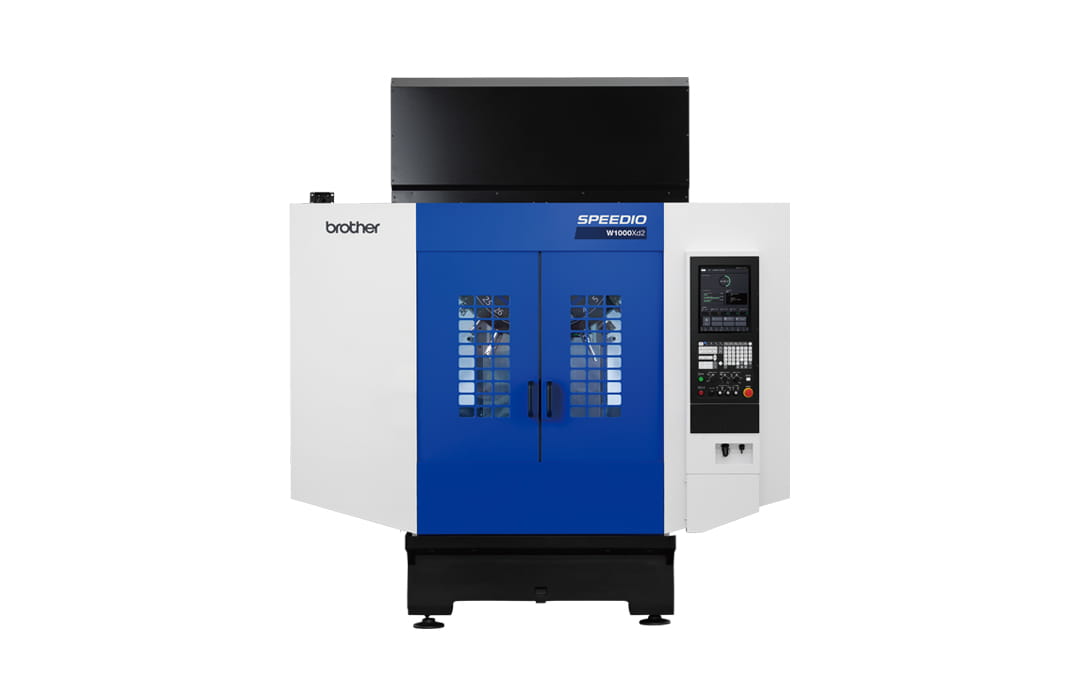

SPEEDIO W1000Xd2
Centro compacto de mecanizado desplazamiento ancho
- Desplazamientos [mm (pulgada)]: X: 1000 (39,4) Y: 500 (19,7) Z: 380 (15,0)
- Velocidad máx. del husillo (min-1): 12.000 / (Opcional) 20.000 / (Opcional) 10.000 de alto torque
- Capacidad de almacén de herramientas (uds): 14/ 21/ 28
[ Centro de maquinado compacto vertical BT30 ]

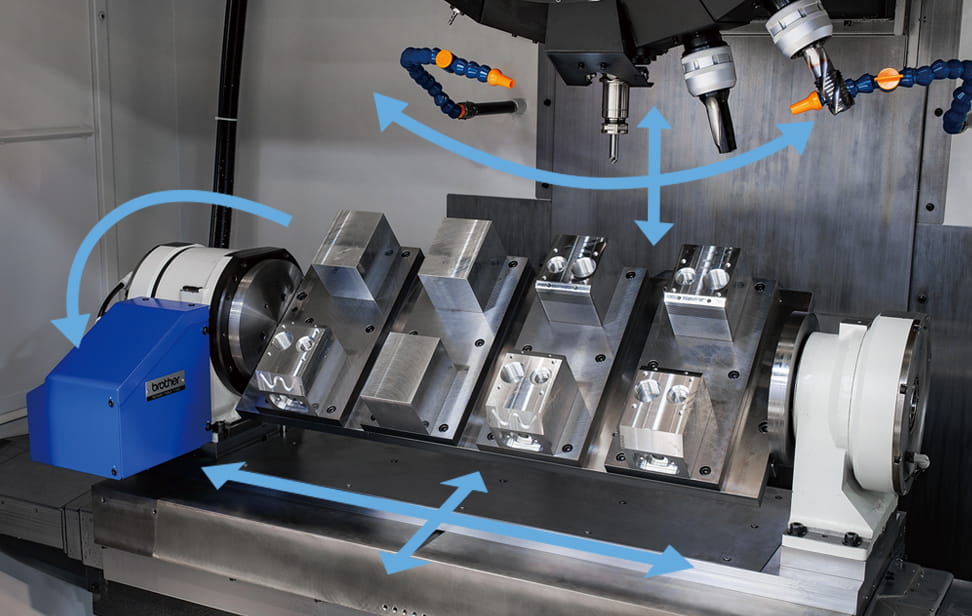

Modelo ancho que ofrece la mayor área de maquinado
entre las máquinas BT30
Soporta maquinado de múltiples piezas y piezas grandes
Información
Resumen

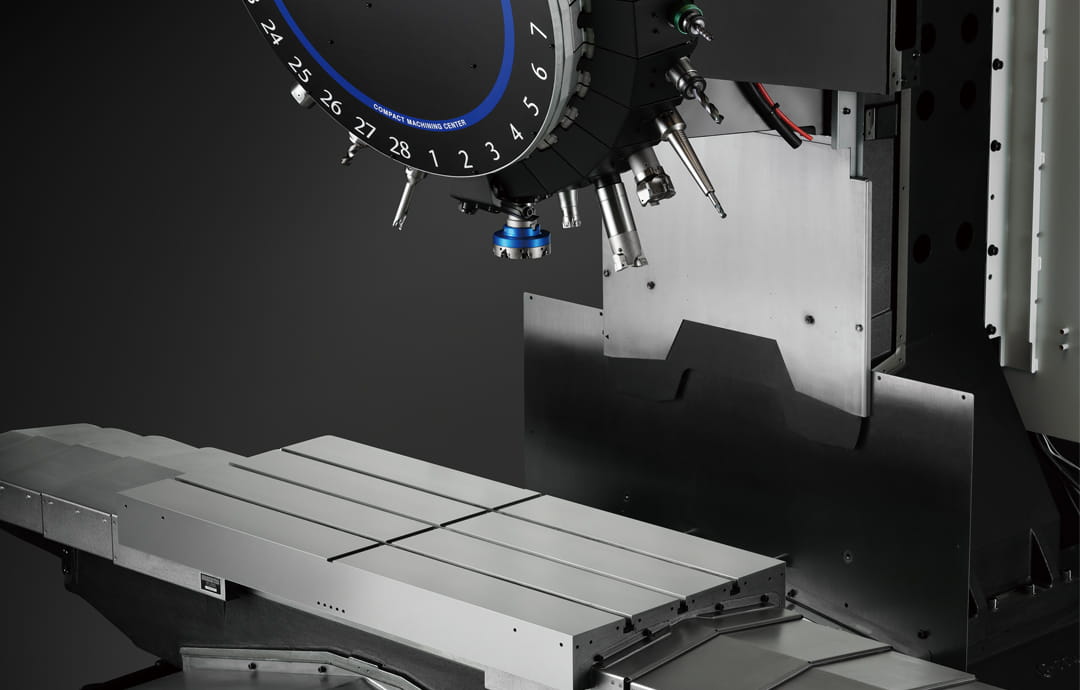

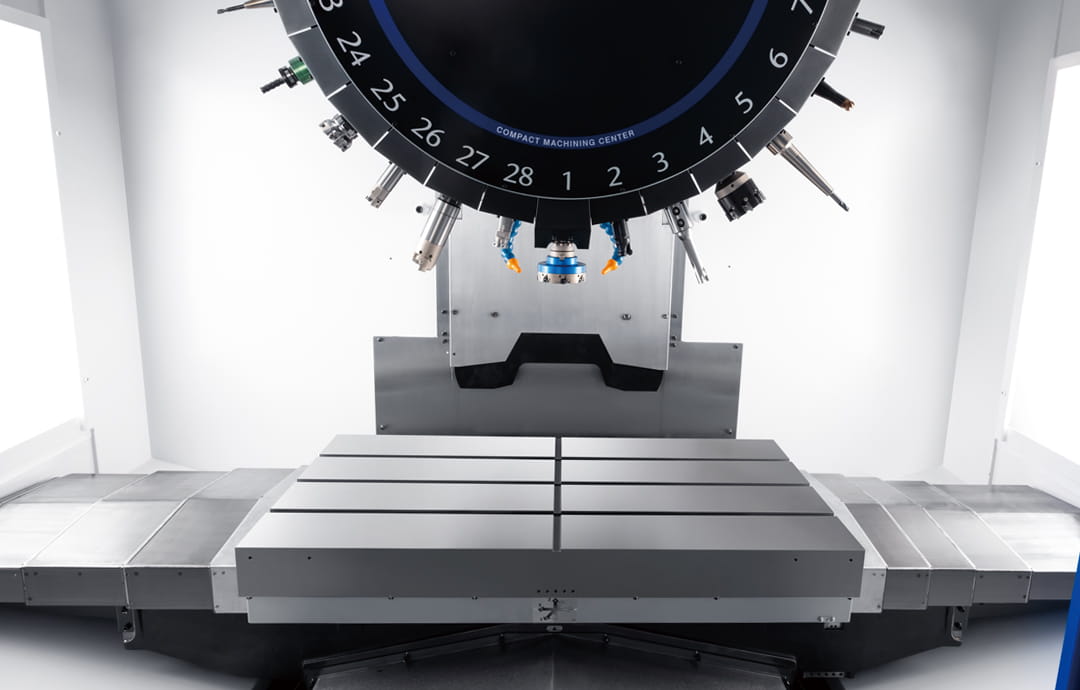

El amplio área de mecanizado puede adaptarse continuamente a los requisitos variables en la planta, por ejemplo, al mecanizado de grandes piezas, de múltiples piezas pequeñas, así como a la producción de un volumen reducido de múltiples productos, con varios utillajes colocados de forma adyacente, lo cual mejora la flexibilidad en toda la planta.

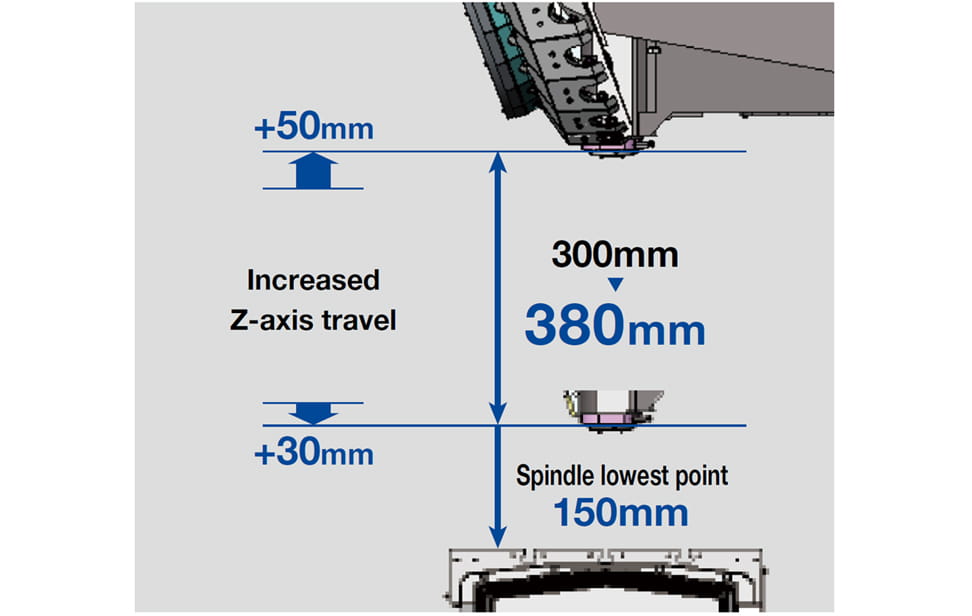

El desplazamiento del eje Z y la distancia entre la superficie de la mesa y el extremo de la nariz del husillo se han aumentado para asegurar una amplia área de mecanizado en la dirección Z y mejorar la accesibilidad de la herramienta.
Desplazamiento del eje Z
300 mm → 380 mm
Distancia entre la superficie de la mesa y el extremo de la nariz del husillo
180 mm ~ 480 mm → 150 mm ~ 530 mm
La máxima capacidad de carga de la mesa se ha aumentado hasta 500 kg. Esto amplía las opciones para el utillaje y permite la integración de procesos o un diseño flexible del utillaje.
Máx. capacidad de carga 500 kg *
* Es necesario modificar el ajuste de parámetros.

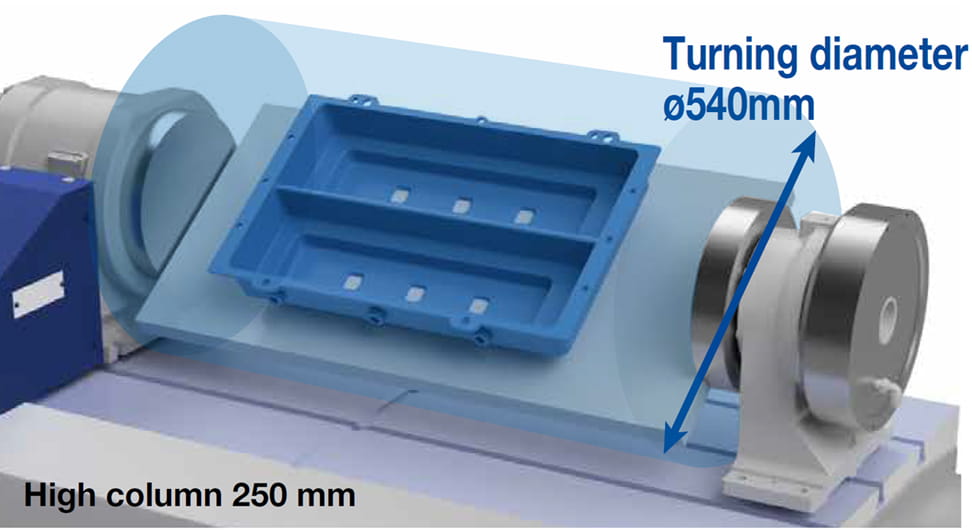

Se dispone de las alturas de columna de 150, 250 y 350 mm para satisfacer diferentes necesidades. El montaje de un utillaje tipo trunnion con un diámetro de giro de 540 mm permite el mecanizado multifacial de grandes piezas.
Las características de ligereza y baja inercia de las máquinas BT30 y el control NC original llevan el rendimiento de la máquina al máximo para proporcionar una alta productividad.

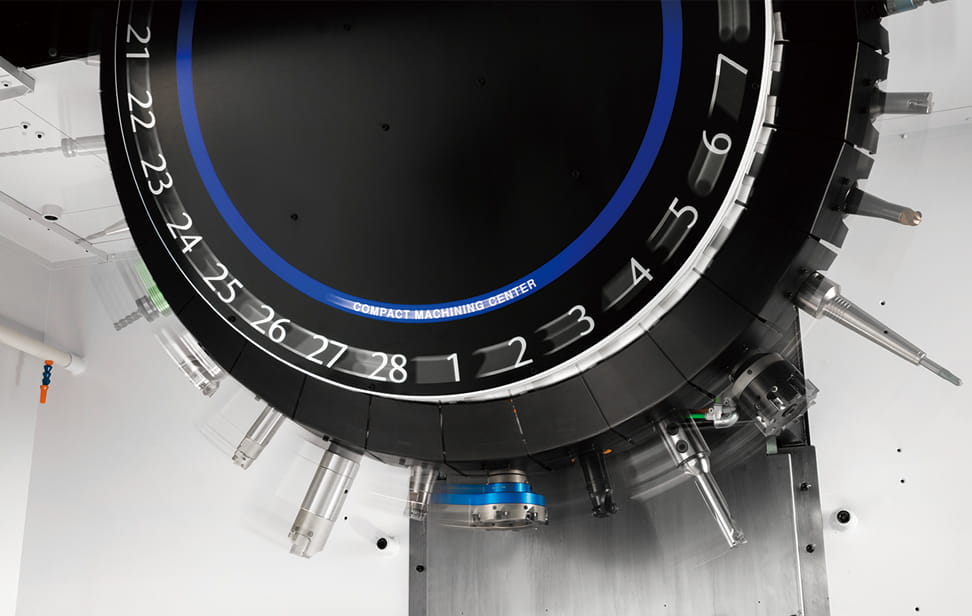

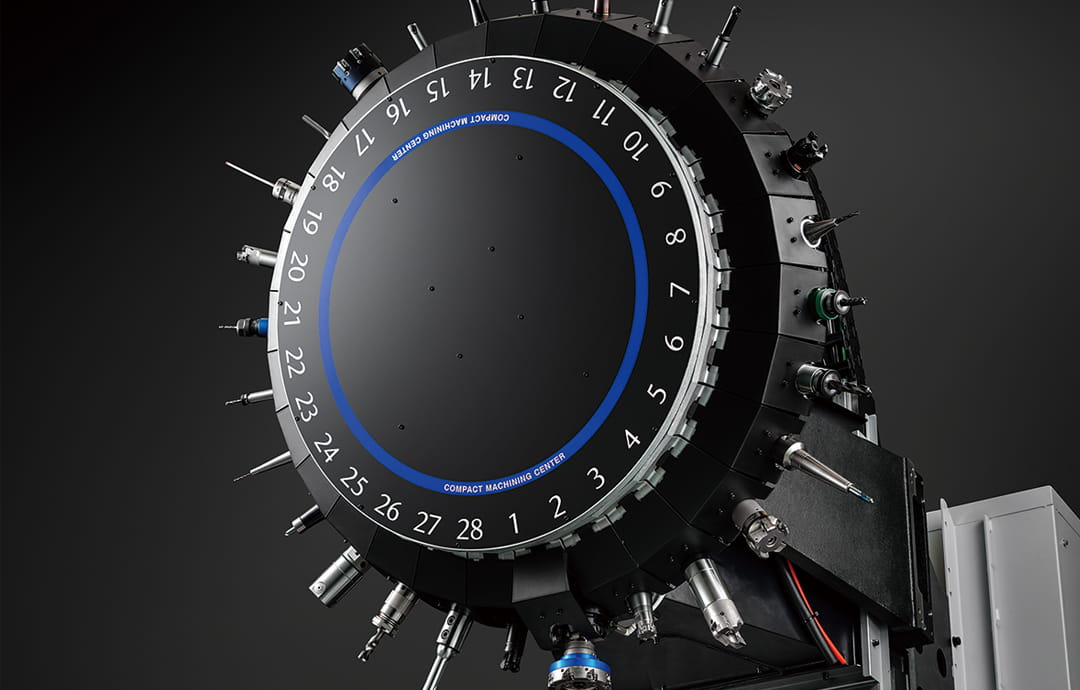

Se ha conseguido el cambio de herramienta de alta velocidad optimizando y aumentando la velocidad del arranque/parada del husillo, del movimiento arriba/abajo del eje Z y del funcionamiento del almacén. Herramientas de hasta 3 kg se pueden cambiar en un tiempo sumamente breve. Herramientas de hasta 4 kg también se pueden cambiar con un mínimo aumento de tiempo.
Magacín de 14/21 herramientas (herramientas estándar)
Viruta-Viruta 1,3 s / Tool-Tool 0,6 s
Magacín de 28 herramientas (herramientas estándar)
Viruta-Viruta 1,4 s / Tool-Tool 0,7 s
Magacín de 28 herramientas (herramientas pesadas)
Viruta-Viruta 1,4 s / Tool-Tool 0,8 s
Se ha reducido el tiempo improductivo sin cortes al realizarse simultáneamente el cambio de herramienta y el posicionamiento en los ejes X/Y y adicionales
El uso de un husillo de baja inercia y un motor de husillo de alta aceleración/deceleración ha permitido un arranque/parada más rápidos del husillo.
Tiempo de arranque/parada del husillo 0,15 s o menos *
* Espec. alto par

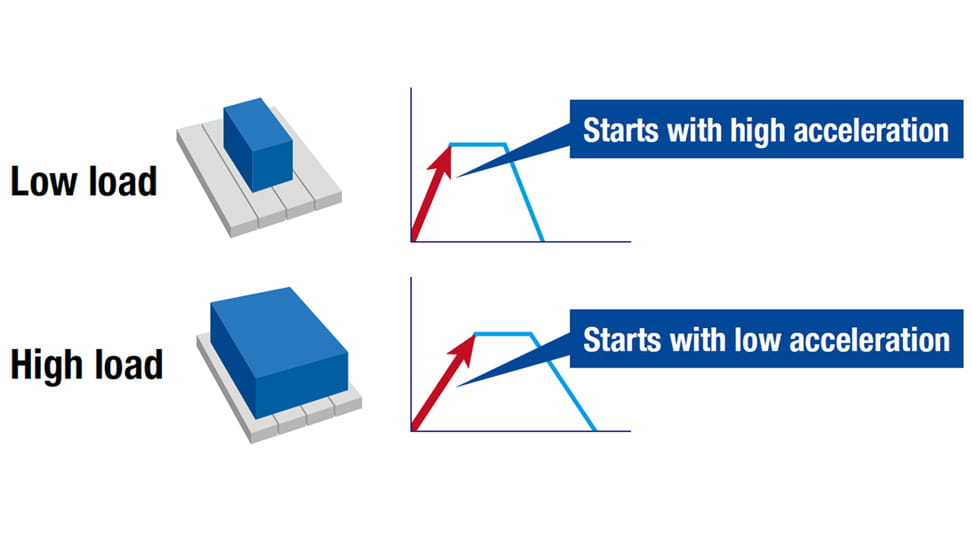

Esta función ajusta la aceleración óptima para los ejes X/Y de acuerdo con la capacidad de carga de la mesa.
Equipado con una función de procesamiento de medición original que reduce el número de mediciones reales mediante un palpador de acuerdo con el tamaño del desplazamiento.
Esto elimina la necesidad de la operación de precalentamiento, minimizando los efectos en la productividad para lograr un maquinado de alta precisión.
Se ha conseguido una alta rigidez basada en un diseño especial de las partes estructurales, incluidas la base, la columna y la mesa, así como el uso de un motor de husillo de alto par.
La máquina garantiza un mecanizado estable en un amplio intervalo, al tiempo que demuestra unas excelentes capacidades de mecanizado.

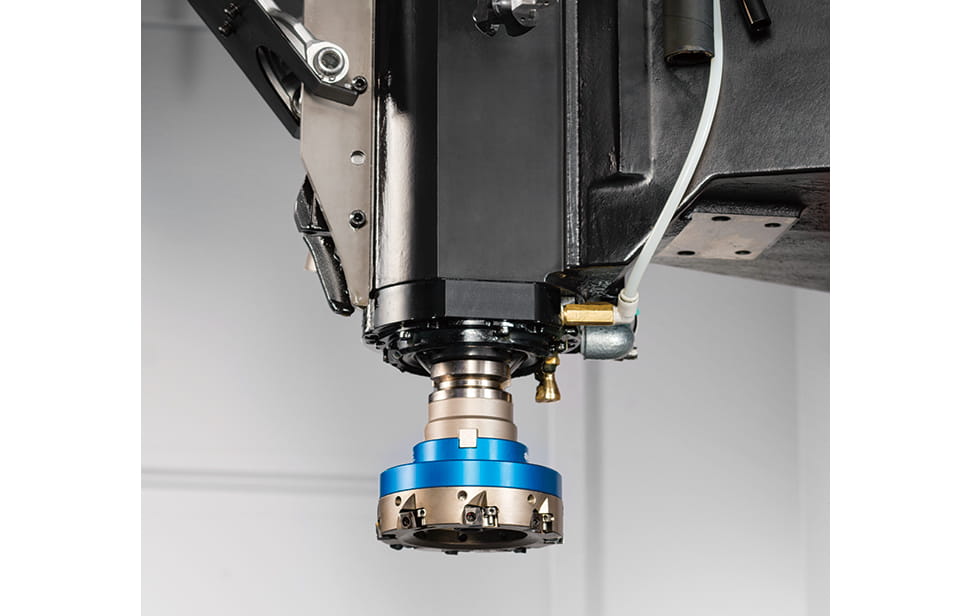

Se ha desarrollado un nuevo motor del husillo de 20.000 min-1. Compatible con el refrigerante a través del husillo (CTS), este motor mejora aún más la productividad del barrenado de diámetro pequeño. Hay una variedad de especificaciones de husillo disponibles, incluida la especificación estándar de 12.000 min-1 y la especificación de alto torque.

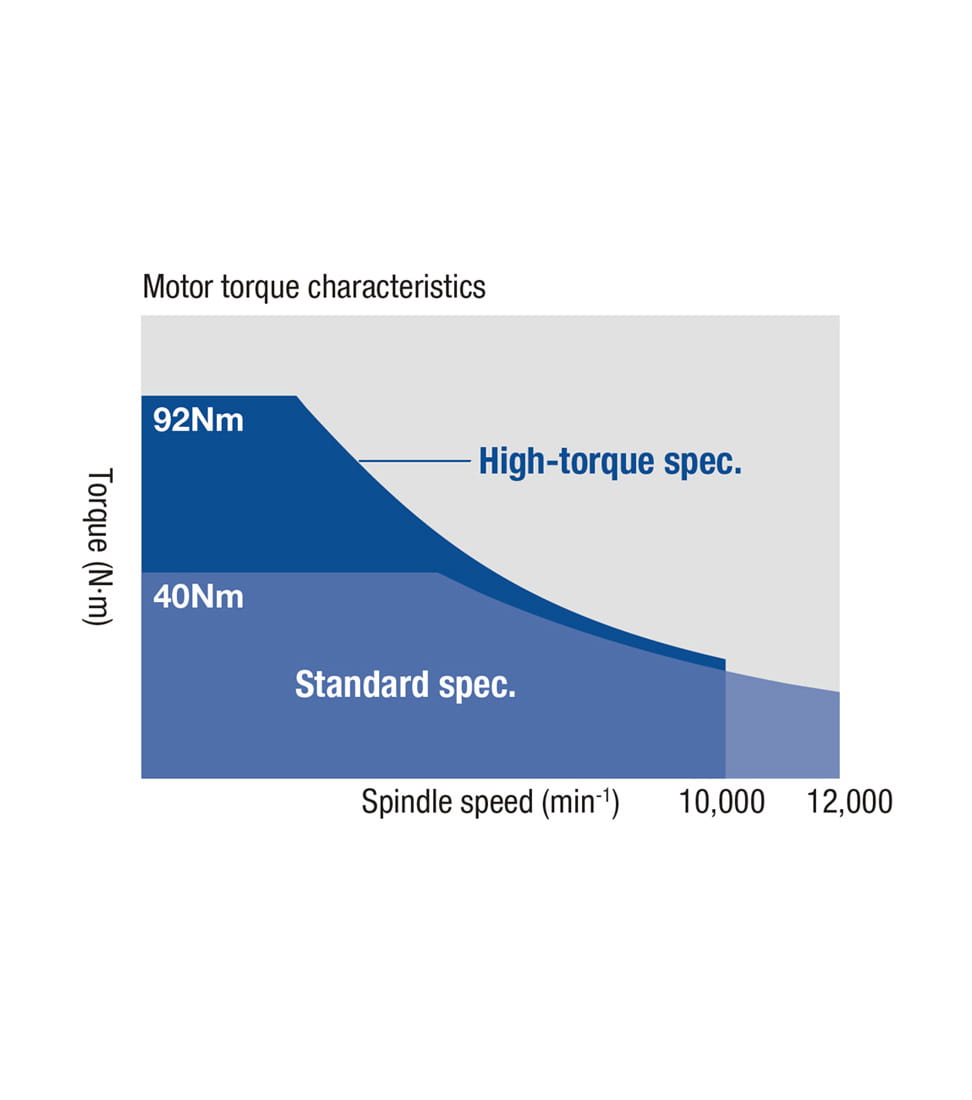

Especificación de alto torque. (opcional)
Torque máx.: 92 N·m
Potencia máx.: 26,2 kW
Especificación de 20.000 min-1 (opcional)
Torque máx.: 27 N·m
Potencia máx.: 15,4 kW
Especificación de 12.000 min-1 (estándar)
Torque máx.: 40 N·m
Potencia máx.: 18,9 kW
Para las especificaciones de alto par de 10.000 min-1 (opcional), se ha aumentado el diámetro del rodamiento del husillo para mejorar la rigidez.
La máquina demuestra sus capacidades en un amplio rango de mecanizado, incluido el mecanizado pesado del acero.
Diámetro rodamiento husillo (espec. alto par)
Mayor en un 10 %
Se pueden montar herramientas pesadas de hasta 4 kg. Combinada con grandes desplazamientos, la máquina puede satisfacer una amplia variedad de aplicaciones.
* Es necesario cambiar la configuración de los parámetros. (Se cambia el tiempo de indexación de la herramienta).
Equipada con una variedad de funciones, incluido el control del punto central de herramienta y el comando submicrónico, para lograr un maquinado simultáneo de 5 ejes de alta velocidad y alta precisión.
* No es posible cambiar al lenguaje conversacional para las especificaciones de 5 ejes simultáneos (5AX).
Equipada con control del punto central de la herramienta, donde el maquinado se realiza cambiando la dirección de la herramienta en relación con la pieza. La aceleración/desaceleración óptima mediante look-ahead de hasta 1.000 bloques logra un maquinado simultáneo de 5 ejes.
La capacidad de la CPU se ha incrementado enormemente para mejorar la velocidad de procesamiento de segmentos de línea cortos a cuatro veces la del controlador anterior. Esto permite el procesamiento a alta velocidad de datos CAM con una tolerancia pequeña.
Además de lo compacto de la BT30, el procesamiento original de aceleración/desaceleración con look-ahead maximiza el desempeño de la máquina (velocidad y aceleración máx.) para lograr un maquinado simultáneo de 5 ejes de alta velocidad.
Comparación con el tiempo de ciclo de un MC BT40 de la competencia
Pieza: Impulsor
El ajuste de vibración analiza los datos de forma de onda mediante una aplicación de PC para sugerir la velocidad del husillo recomendada. Las condiciones de corte óptimas impulsan el desempeño de maquinado al máximo.
La opción CTS se puede seleccionar entre 3 MPa o 7 MPa. Con esta opción, la máquina puede operar a su máximo potencial en el barrenado de alta velocidad o barrenado profundo.

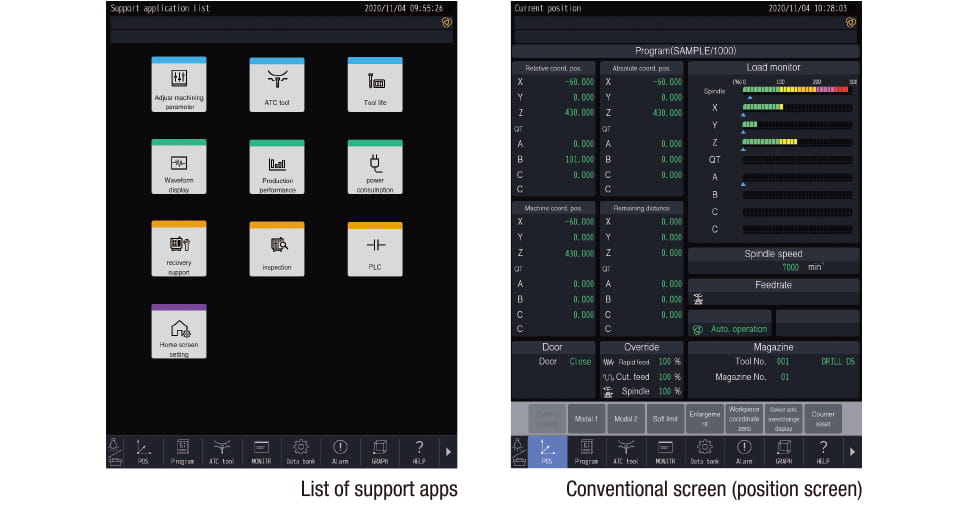

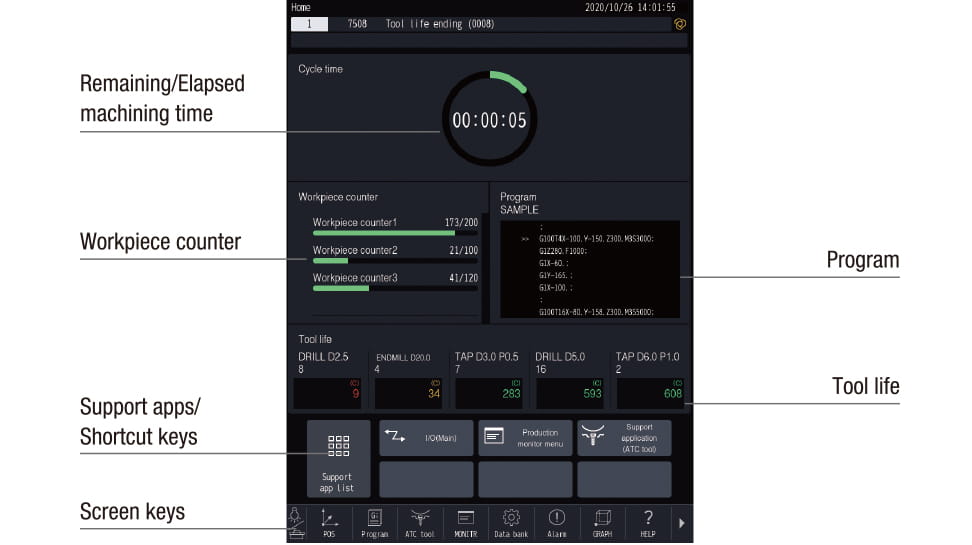

Es posible el manejo intuitivo con nuevas aplicaciones y una pantalla táctil LCD de panel vertical de 15 pulgadas.
Es posible eliminar las operaciones improductivas durante la configuración, el ajuste del mecanizado, la producción y el proceso de recuperación, dando lugar a una eficiencia de trabajo y una velocidad de operación mejoradas.
Se ha mejorado la accesibilidad a la máquina para permitir una configuración fluida, incluido el cambio de pieza.
Es posible una operación intuitiva con las aplicaciones y la pantalla de panel táctil vertical. Las funciones relevantes se agrupan según su propósito, como la preparación y el maquinado, lo que conduce a una operación eficiente. Los estados de producción y operación se visualizan, lo que permite una comprensión más rápida. Es posible una operación optimizada en los procesos de preparación, ajuste de maquinado, producción y recuperación, lo que conduce a una mejor eficiencia de trabajo y grado de utilización.
Soporte de preparación
Equipada con funciones para realizar fácilmente la preparación, como una aplicación de herramienta ATC que permite realizar todas las configuraciones de la herramienta del magacín en una sola pantalla, programación por menú que le permite crear programas NC siguiendo las instrucciones en la pantalla y una función de ayuda en pantalla.
Soporte de ajuste de maquinado
Equipada con funciones para realizar fácilmente el ajuste de maquinado óptimo para mejorar la productividad, como una aplicación de ajuste de parámetros de maquinado que le permite ajustar fácilmente los parámetros de acuerdo con los detalles de maquinado y una función de guardado y pantalla de forma de onda de carga de maquinado.
Soporte de producción
Equipada con funciones para mejorar el grado de utilización, como el monitoreo de herramientas en tiempo real para eliminar defectos, la visualización del desempeño de producción, el consumo de energía, etc., como un gráfico, y funciones de PLC/red para cumplir con los requisitos de equipo periférico y automatización.
Soporte de recuperación
Equipada con funciones para prevenir fallas o garantizar una recuperación rápida, como el aviso de tiempo de mantenimiento, la visualización de detalles cuando ocurre una alarma y la guía para el trabajo de recuperación e inspección.
Especificaciones
Especificaciones de producto
W1000Xd2
Máx. velocidad del husillo [min⁻¹]
12.000 / (Opcional) 20.000 / (Opcional) 10.000 de alto torque
Desplazamientos [mm (pulgada)]
X: 1000 (39,4) Y: 500 (19,7) Z: 380 (15,0)
Capacidad de almacenamiento de herramientas [uds]
14/ 21/ 28
Velocidad de avance rápido (área XYZ) [mm/min (pulgada/min)]
50 x 50 x 56 (1.969 x 1.969 x 2.205)
Espacio requerido en el suelo [mm (pulgada)]
2.410 x 2.233 [3.071] (94,9 x 87,9 [120,9])
Husillo de contacto dual BT (BIG PLUS)
Opcional
Refrigerante a través del husillo (CTS)
Opcional
| Elemento | W1000Xd2 / W1000Xd2 RD*10 | W1000Xd2-5AX / W1000Xd2 -5AX RD*10 | ||
|---|---|---|---|---|
| Unidad CNC | CNC-D00 | CNC-D00v(DB) | ||
| Desplazamientos | Eje X [mm (pulgada)] | 1.000 (39,4) | ||
| Eje Y [mm (pulgada)] | 500 (19,7) | |||
| Eje Z [mm (pulgada)] | 380 (15,0) | |||
| Distancia entre la mesa y la nariz del husillo [mm (pulgada)] | 150 - 530 (5,9 - 20,9) | |||
| Mesa | Dimensiones del área de trabajo [mm (pulgada)] | 1.100 x 500 (43,3 x 19,7) | ||
| Capacidad máx. de carga (carga uniforme) [kg (lbs)] | 300 [500 *1] (661 [1.102 *1]) | |||
| Husillo | Velocidad del husillo [min-1] *12 | Especificaciones de 12.000 min-1: 1 - 12.000
Especificaciones de alto torque de 10.000 min-1 (Opcional): 1 - 10.000 Especificaciones de 20.000 min-1 (Opcional): 1 - 20.000 |
||
| Velocidad durante el roscado [min-1] | MÁX. 6.000 | |||
| Barreno cónico | Cónico 7/24 No.30 | |||
| Sistema de contacto dual BT (BIG-PLUS) | Opcional | |||
| Refrigerante a través del husillo (CTS) | Opcional | |||
| Velocidad de avance | Velocidad de avance rápido (área XYZ) [m/min (pulgada/min)] | 50 x 50 x 56 (1.969 x 1.969 x 2.205) | ||
| Velocidad de avance de corte [mm/min (pulgada/min)] | X, Y, Z: 1 - 30.000 (0,04 - 1.181)*2 | |||
| Unidad ATC | Tipo de cono de la herramienta | MAS-BT30 | ||
| Tipo de perno de retención*3 | MAS-P30T-2 | |||
| Capacidad del magacín de herramientas [pzas.] | 14 / 21 / 28 | |||
| Longitud máx. de herramienta [mm (pulgada)] *4 | 250 (9,8) | |||
| Diámetro máx. de herramienta [mm (pulgada)] *4 | ⌀110 (4,3) | |||
| Peso máx. de herramienta [kg (lbs)]*4 | 3,0 (6,6) [4,0 (8,8) *5] / herramienta, (PESO TOTAL DE HERRAMIENTA: 25 (55,1) para 14 herramientas, 35 (77,2) para 21 o 28 herramientas) | |||
| Método de selección de herramienta | Método de atajo aleatorio | |||
| Tiempo de cambio de herramienta*6 | ||||
| Tool to Tool | 0,6 / 0,7 (14 o 21 herramientas / 28 herramientas) | |||
| Tiempo de corte a corte | 1,3 / 1,4 (14 o 21 herramientas / 28 herramientas) | |||
| Motor eléctrico | Motor del husillo principal (10 min/continuo) [kW]*7 | Especificaciones de 12.000 min-1: 10,1/7,0
Especificaciones de alto torque de 10.000 min-1 (opcional): 12,8/9,2 Especificaciones de 20.000 min-1 (Opcional): 7,4/5,1 |
||
| Motor de avance de eje [kW] | Ejes X, Y: 1,0, Eje Z: 2,0 | |||
| Fuente de poder | Suministro de energía | 200 a 230 V CA ±10%, trifásico, 50/60 Hz ±2% | ||
| Capacidad de potencia (continua) [kVA] | 10,4 | |||
| Suministro de aire | Presión de aire nominal [MPa] | 0,4 - 0,6 (valor recomendado: 0,5 MPa) *8 | ||
| Flujo requerido [L/min] | 45 | |||
| Dimensiones de la máquina | Altura [mm (pulgada)] | 2.633 (103,7) | ||
| Espacio requerido en piso (con la puerta de la unidad de control abierta) [mm (pulgada)]*11 | 2.410 x 2.233 [3.071] (94,9 x 87,9 [120,9]) | |||
| Peso | 3.350 (7.385) | |||
| Precisión*9 | Precisión de posicionamiento bidireccional de ejes (ISO230-2:1988) [mm (pulgada)] | 0,006 - 0,020 (0,00024 - 0,00079) | ||
| Repetibilidad de posicionamiento bidireccional de ejes (ISO230-2:2014) [mm (pulgada)] | Menos de 0,004 (0,00016) | |||
| Puerta frontal | 2 puertas | |||
| Accesorios estándar | Manual de instrucciones (1 juego en DVD), tornillos niveladores (4 pzas.), placa de nivelación (4 pzas.) | |||
- *1 Es necesario cambiar la configuración de los parámetros. (Se cambia el tiempo de desplazamiento de la mesa).
- *2 Valor al usar el modo de alta precisión B
- *3 Las especificaciones de Brother se aplican a los pernos de retención para CTS.
- *4 La longitud máxima de herramienta, el diámetro máximo y el peso máximo están limitados dependiendo de la velocidad del husillo en uso, la configuración, el centro de gravedad, etc. Las cifras mostradas aquí son solo de referencia. Comuníquese con su distribuidor local para obtener más detalles.
- *5 Es necesario cambiar la configuración de los parámetros. (Se cambia el tiempo de indexación de la herramienta).
- *6 Medido en cumplimiento con JIS B6336-9 y MAS011-1987.
- *7 La potencia del motor del husillo difiere dependiendo de la velocidad del husillo.
- *8 La presión de aire nominal varía dependiendo de las especificaciones de la máquina, los detalles del programa de maquinado o el uso de equipo periférico. Ajuste la presión a un valor superior al recomendado.
- *9 Medido en cumplimiento con los estándares ISO y los estándares de Brother. Comuníquese con su distribuidor local para obtener más detalles.
- *10 La máquina debe estar equipada con un dispositivo de detección de reubicación dependiendo del destino. Las máquinas equipadas con un dispositivo de detección de reubicación incluyen "RD" al final del nombre del modelo.
- *11 Dimensiones que no incluyen el tanque de refrigerante.
- *12 La especificación de 16.000 min-1 está descontinuada a partir de junio de 2026.
| Elemento | W1000Xd2 | W1000Xd2-5AX | |
|---|---|---|---|
| Modelo CNC | CNC-D00 | CNC-D00v (DB) | |
| Ejes de control | 5 ejes (X, Y, Z, 2 ejes adicionales) | ||
| Ejes controlados simultáneamente | Posicionamiento | 5 ejes (X, Y, Z, 2 ejes adicionales) | |
| Interpolación | Lineal: 4 ejes (X, Y, Z, 1 eje adicional) Circular: 2 ejes Helicoidal/Cónico: 3 ejes (X, Y, Z) |
Lineal: 5 ejes (X, Y, Z, 2 ejes adicionales) Circular: 2 ejes Helicoidal/Cónico: 4 ejes (3 ejes lineales + 1 eje adicional, 2 ejes lineales + 2 ejes adicionales) |
|
| Incremento mínimo de entrada | 0,001 mm, 0,0001 pulgada, 0,001 grados 0,0001 mm, 0,00001 pulgada, 0,0001 grados (opcional) |
0,0001 mm, 0,00001 pulgada, 0,0001 grados | |
| Dimensión máx. programable | ±999999,999 mm, ±99999,9999 pulgada ±999999,9999 mm, ±99999,99999 pulgada (opcional) |
±999999,9999 mm, ±99999,99999 pulgada | |
| Pantalla | Pantalla táctil LCD a color de 15 pulgadas | ||
| Capacidad de memoria | 500 Mbytes, 3 Gbytes (opcional) (Capacidad total del programa y banco de datos) |
3 Gbytes (Capacidad total de programa y banco de datos) |
|
| Comunicación externa | Interfaz de memoria USB, Ethernet, RS232C (opcional) | ||
| Núm. de programas registrables | 4.000 (Capacidad total del programa y banco de datos) | ||
| Formato de programa | Lenguaje NC, conversacional (cambiado por parámetro) Conversión de programa en lenguaje conversacional a programa en lenguaje NC disponible |
lenguaje NC * El lenguaje conversacional no está disponible |
|
- * Los "Ejes de control" y los "Ejes controlados simultáneamente" indican el número máximo de ejes, que cambiará dependiendo del destino del envío o de las especificaciones de la máquina.
- * Ethernet es una marca registrada de Xerox Corporation en los Estados Unidos.
| Operación | Funcionamiento de prueba Bloqueo de máquina Reinicio de programa Override de avance rápido Override de avance de corte Edición en segundo plano Captura de pantalla Nivel de operación Tecla de señal de entrada externa Teclas de acceso directo < opcional > |
|
|---|---|---|
| Programación | Absoluto / Incremental Pulgada / Métrico Configuración del sistema de coordenadas Esquina C / Radio R Transformación rotacional Machueleado sincronizado Subprograma Pantalla gráfica |
|
| Medición | Medición automática de pieza *1 Medición de longitud de herramienta |
|
| Alta velocidad y alta precisión | Ajuste de parámetros de maquinado Modo de alta precisión AIII Modo de alta precisión BI (look-ahead 160 bloques) Compensación del juego Control del punto central de la herramienta *3 *4 (Look-ahead 1.000 bloques) < opcional > |
|
| Monitoreo | Monitoreo de carga de maquinado Monitoreo de ATC Predicción de sobrecarga Pantalla de forma de onda / Salida de forma de onda a tarjeta de memoria Compensación automática de distorsión térmica (ejes X, Y y Z) Visualización de desempeño de producción Vida útil de la herramienta / Herramienta de repuesto Función de detección de virutas atascadas |
|
| Mantenimiento | Función de retorno de machuelo Registro de estado Historial de alarmas Historial de operación Alerta de mantenimiento Medición de resistencia de aislamiento del motor Filtro de lavado de herramientas con sensor de filtro tapado Encóder sin baterías Prueba de carga de freno |
|
| Automático / Red | Remoto por computadora OPC UA Notificación automática PLC integrado (LD/ST/FBD) < opcional > |
|
| Ahorro de energía | Apagado automático Modo de espera Apagado automático del refrigerante Apagado automático de luz de trabajo Retardo de apagado de lavado de virutas Operación de ahorro de energía de lavado de virutas Modo de ahorro de energía |
|
| Aplicaciones de soporte | Ajuste de parámetros de la máquina Herramienta ATC Vida útil de la herramienta Pantalla de forma de onda Desempeño de producción Ahorro de energía/Consumo de energía Soporte de recuperación Inspección PLC Soporte de maquinado sin precalentamiento Panel de control de software |
|
| Accesorios | Visor de archivos Cuaderno de notas Calculadora Registrar acceso directo Apagado de pantalla |
|
| Funciones de lenguaje NC | Programación por menú Sistema de coordenadas locales Sistema de coordenadas de pieza ampliado Posicionamiento unidireccional Avance en tiempo inverso Entrada de datos programable Compensación de longitud de herramienta Compensación de herramienta de corte Escalado Imagen espejo Llamada externa a subprograma Macro Operación en modo Tape / Operación de carga por FTP Función de salto múltiple < opcional > |
|
| funciones limitadas a lenguaje conversacional *6 | programa de maquinado programa de secuencias selección automática de herramienta ajuste automático de condición de corte ajuste automático de compensación de longitud de herramienta ajuste automático de compensación de cortador cálculo automático de entrada de valor desconocido control de orden de maquinado |
|
- *1 Para el instrumento de medición, seleccione un palpador opcional o proporcione uno usted mismo.
- *2 Cuando se utiliza el comando submicrónico, se deshabilita el cambio al programa en lenguaje conversacional.
- *3 Existen restricciones en la configuración de los ejes.
- *4 Disponible solo en el W1000Xd2-5AX.
- *5 Estándar en el W1000Xd2-5AX.
- *6 Lenguaje conversacional no disponible en el W1000Xd2-5AX.

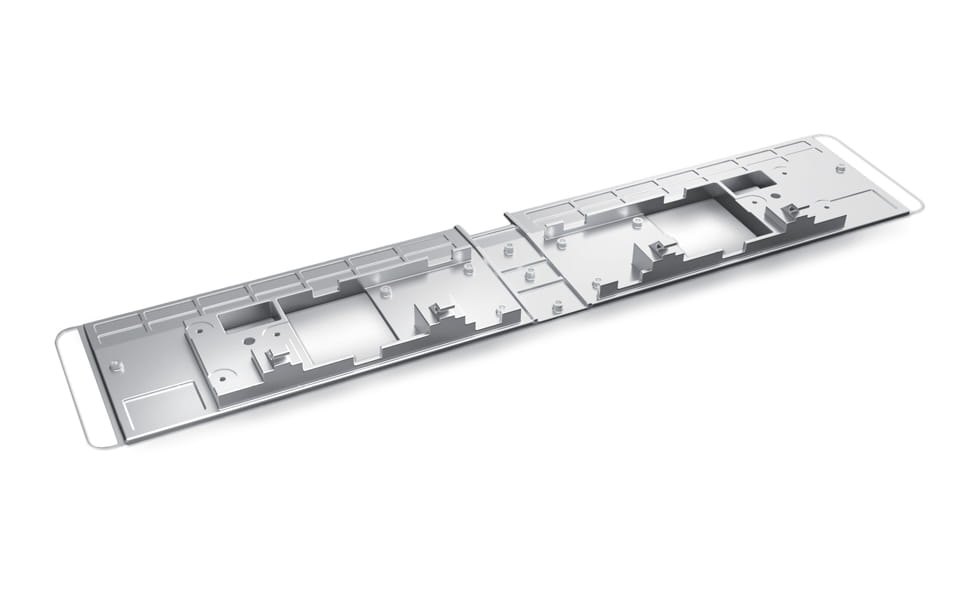

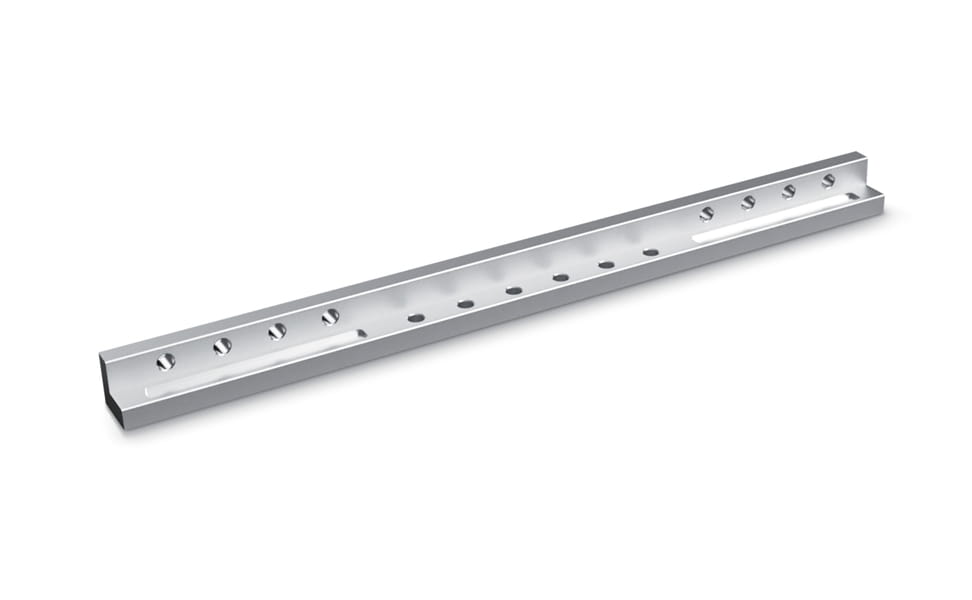

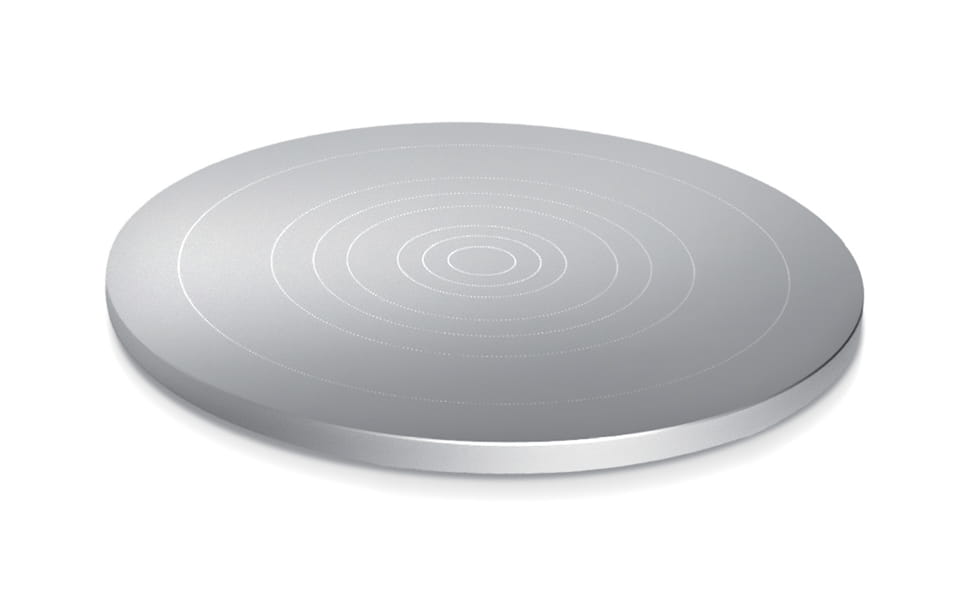

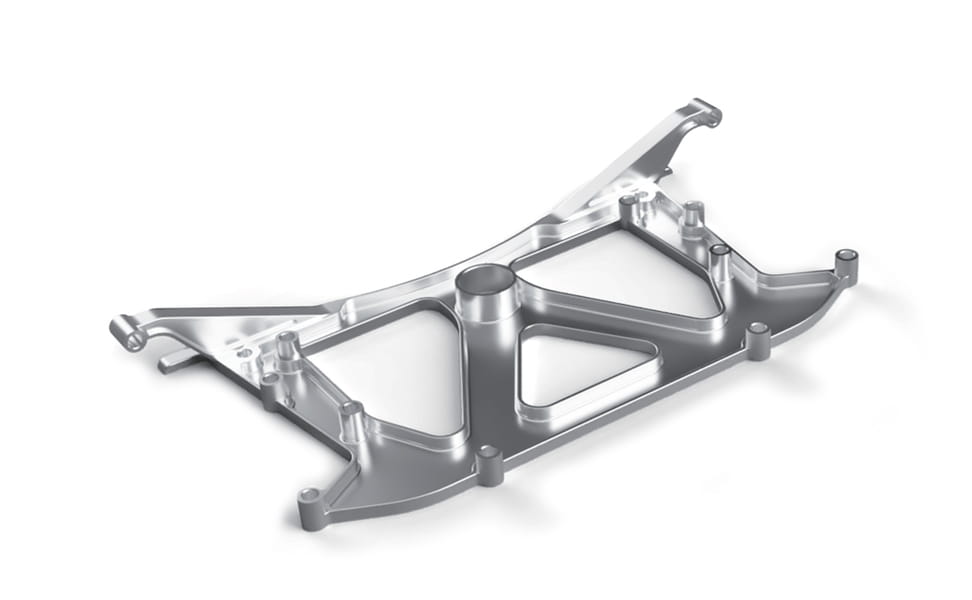

Ejemplo

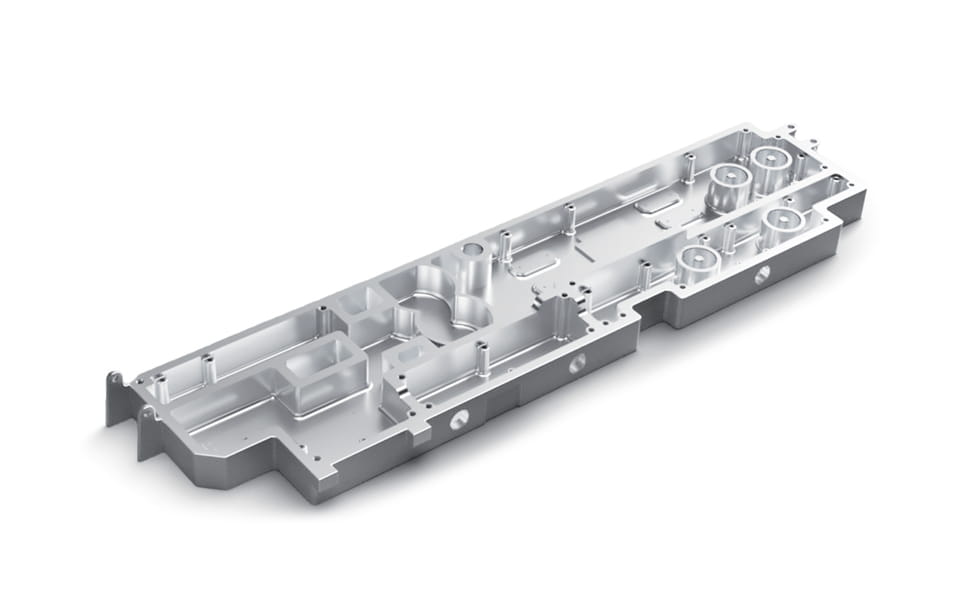

Aleación de aluminio

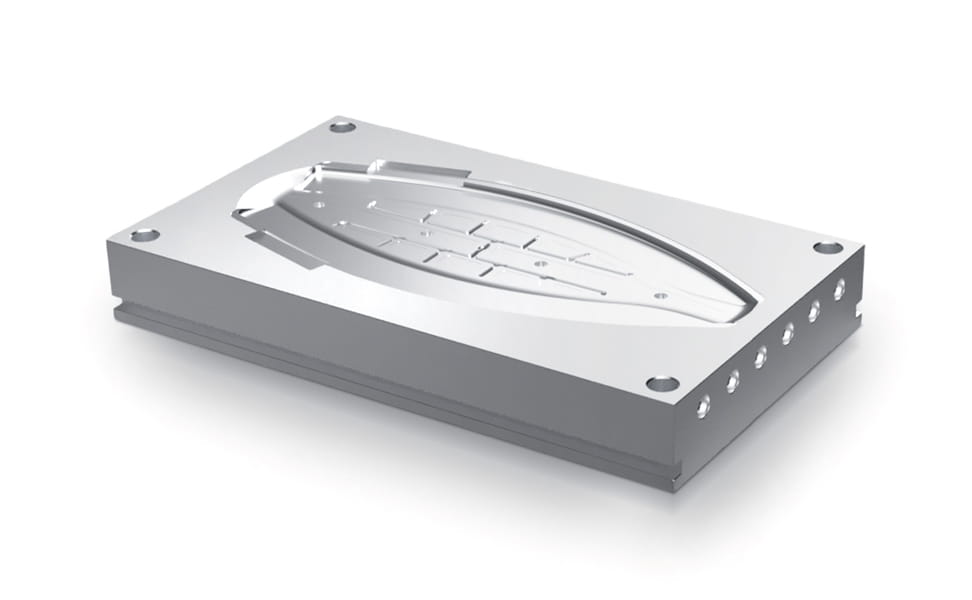

Aleación de aluminio
