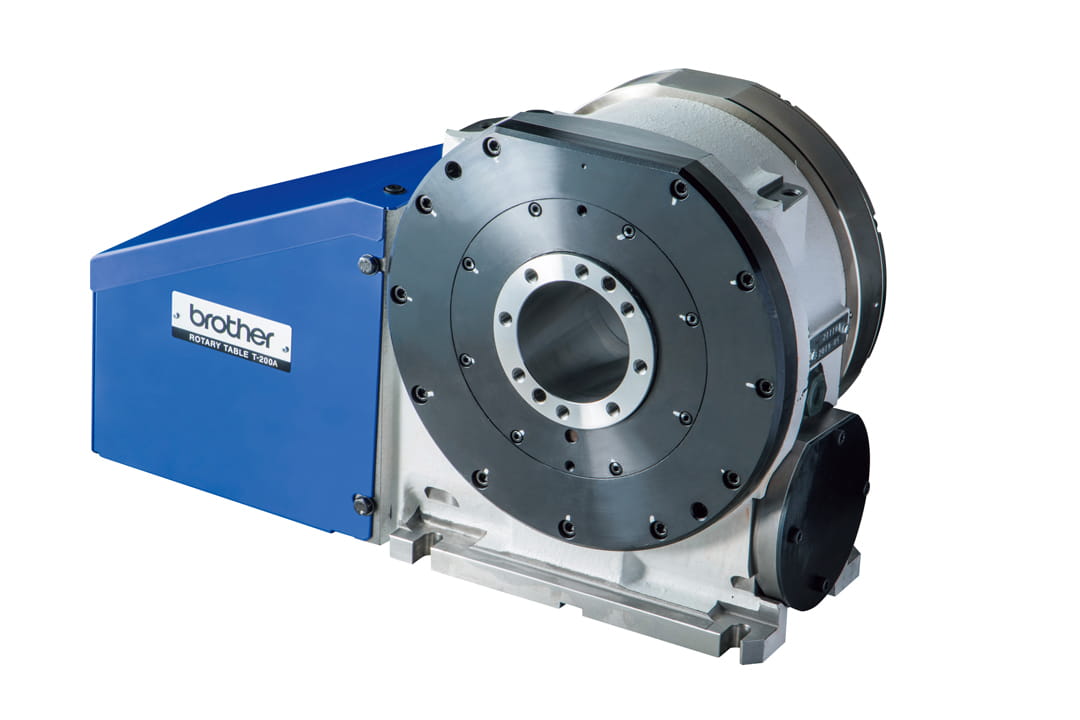

SPEEDIO Rotary Table T-200A T200Ad

Opción especial de SPEEDIO

Mesa giratoria T-200A / T200Ad: alta precisión, alta productividad y vida útil ampliada.

Información

Mecanismo de leva de engranaje con rodillos

Alta precisión
Mecanizado de alta precisión que se consigue gracias al mecanismo sin juego.

Alta productividad
Conseguida gracias a la velocidad máxima de 100 min^-1.

Vida útil ampliada
Alta precisión permanente con muy poco deterioro a lo largo del tiempo.

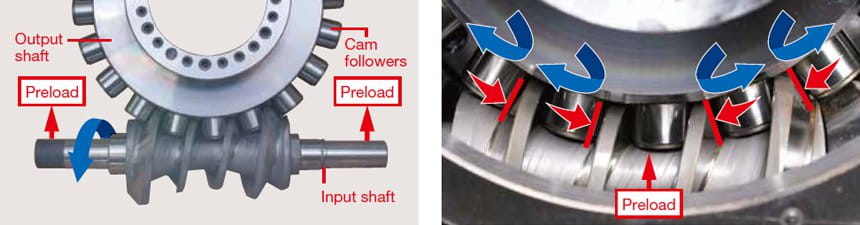

Mecanismo de leva de engranaje con rodillos

Mediante la carga previa de los ejes de entrada y salida de antemano, los cuatro seguidores de leva pueden mantenerse siempre en contacto con la superficie de la leva, lo cual elimina el juego y proporciona una alta rigidez. Además, los seguidores de leva que giran pueden transmitir eficientemente el par del motor, por lo que pueden rotar con un par reducido y utilizarse a largo plazo, sin desgaste ni ajustes.

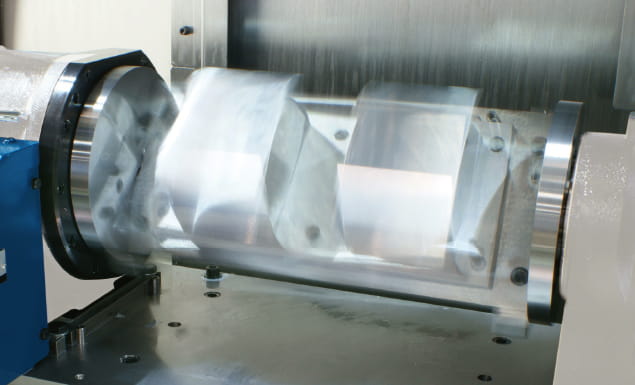

Alta productividad

Combinando la leva de engranaje con rodillos con el motor adecuado se consiguen una aceleración y una velocidad de rotación elevadas. Además, el mecanizado se puede realizar mediante solamente el par de retención con el motor, sin utilizar el mecanismo de enclavamiento, dependiendo de la carga de la máquina.

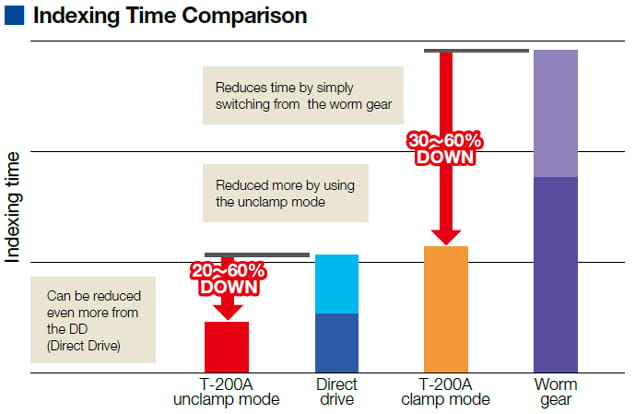

Máx. velocidad: 100 min^-1

^{(0→tiempo de indexado 180 grados)
Modo de enclavamiento: 1.05 s
Modo de desenclavamiento: 0.45 s}

Alta precisión

Es posible eliminar el juego mediante la precarga de los seguidores de leva. Ni siquiera el mecanizado con la dirección inversa de giro afectará negativamente a la superficie de mecanizado.

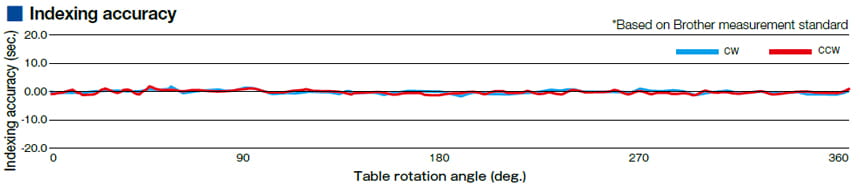

Precisión de indexado: 10 s o menos

Repetibilidad: 4 s o menos

Se dispone de una mesa de soporte necesaria para el uso con un utillaje tipo trunnion.

Par de enclavamiento
330 Nm

*: Cuando se selecciona una mesa de soporte con mordaza.

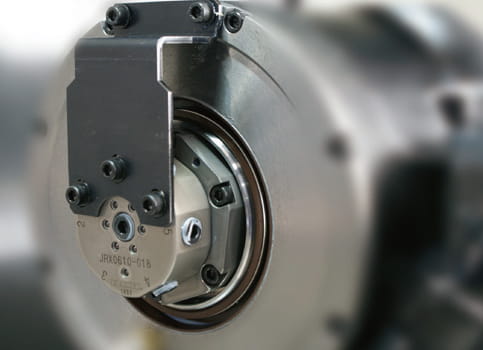

La mesa giratoria tiene una articulación giratoria integrada para evitar la expulsión.

6 puertos: hidráulico/neumático (con puerto central pasante)

*: Le rogamos que nos consulte específicamente cuando utilice una articulación giratoria para la mesa de soporte.

Especificaciones de producto

Tipo	Diestro, Zurdo^*1
Diámetro del orificio pasante	70H7mm /2.8H7 pulgadas
Altura del centro	170mm /6.7 pulgadas
Relación de engranajes	1/20
Velocidad máxima	100min^‒1 (50min^‒1^*2)
Precisión de posicionamiento bidireccional (cumple con ISO230-2)	20s o menos
Repetibilidad de posicionamiento bidireccional (cumple con ISO230-2)	10s o menos
Precisión de indexación^*3	10s o menos
Repetibilidad^*3	4s o menos
Capacidad máxima de carga	100kg /220lbs (200kg / 440lbs ^*4)
Inercia de trabajo permitida	1.0kg・m² /23.7lbs・ft² (4.0kg・m² /94.8lbs・ft² ^*2)
Carga desequilibrada permitida	5.0kg・m /36.2ft・lbs
Método de sujeción	Neumático
Par de sujeción	280N・m /207ft・lbs (a 0.5Mpa)
Par de retención máximo ^*5	720N・m /531ft・lbs (a 0.5MPa)
Peso del producto	61kg /134lbs
Modelos aplicables	S300X2 (X1) / S500X2 (X1) / S700X2 (X1) / S1000X1 / W1000Xd1 ^*6 / R450X2 (X1) / R650X2 (X1) / F600X1

*1: Solo disponible el tipo diestro para R450X2(X1) y R650X2(X1).
*2: Cuando se utiliza el modo de alta inercia (habilitado cambiando el ajuste de parámetros).
*3: Basado en el estándar de medición de Brother.
*4: Cuando se utiliza la mesa de soporte.
*5: Obtenido por el par de sujeción más el par de retención del motor.
*6: T-200Ad está disponible para W1000Xd1.
