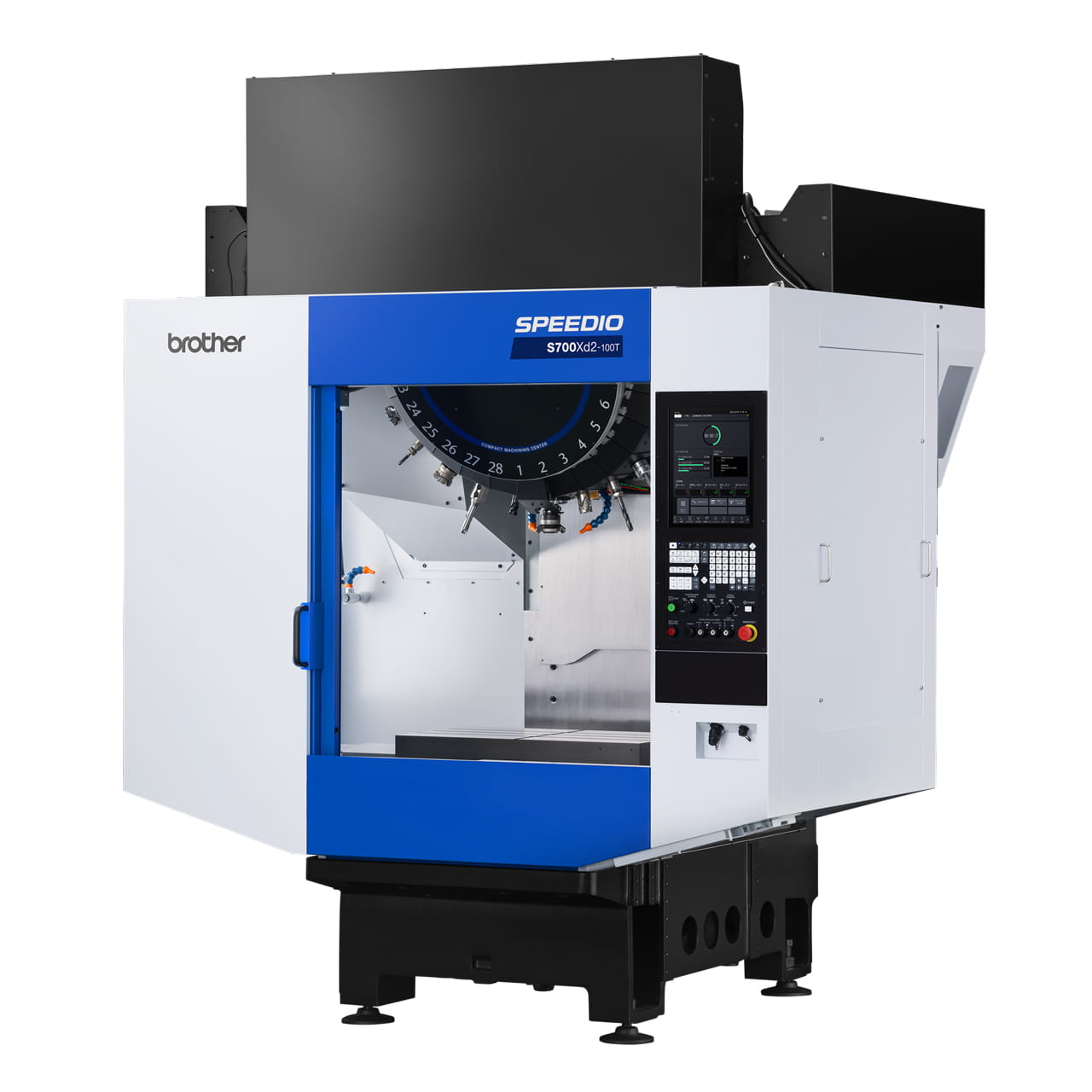

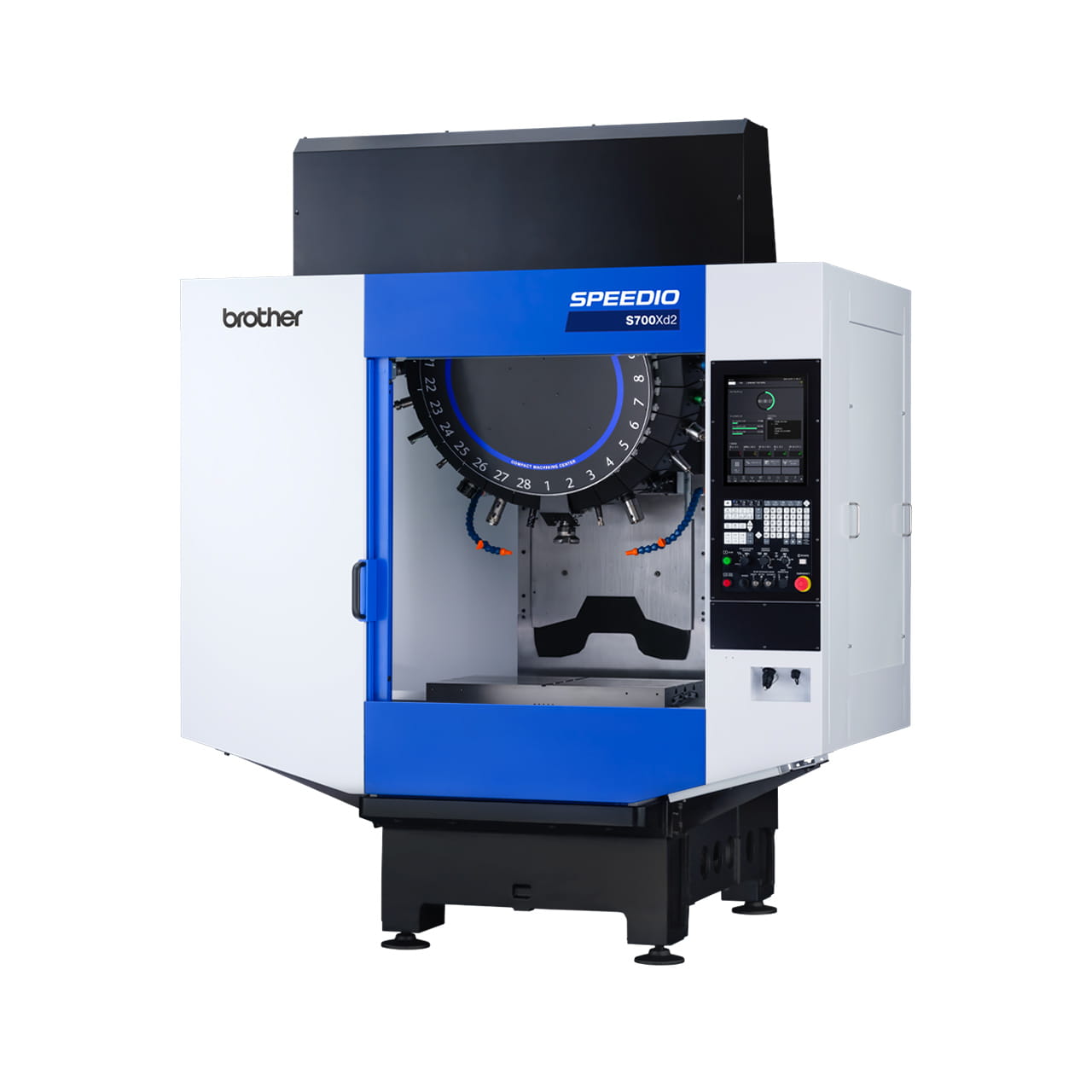

SPEEDIO S700Xd2-5AX 100T
Centro compacto de mecanizado
- Desplazamientos [mm (pulgada)]: X: 700 (27.6) Y: 450 (17.7) Z: 380 (15.0)
- Máx. velocidad del husillo (min-1): 12,000/ (Opcional) 10,000 alto par/ (Opcional) 20,000
- Capacidad de almacén de herramientas (uds): 100
Seleccionar variante: S700Xd2-5AX 100T
El almacén de 100 herramientas recién desarrollado
consigue un ahorro de espacio y una alta productividad
Información
Resumen
Los desplazamientos aumentados de los ejes Y/Z, la mesa de mayor tamaño y el uso de un almacén de 28 herramientas amplían el rango de aplicaciones para la integración de procesos, por ejemplo, en el mecanizado multifacial y en la producción con un volumen variable de productos diversos.
Junto con el amplio rango de especificaciones, la máquina da respuesta a una gran variedad de mecanizado.
El desplazamiento aumentado del eje Y expande el rango de piezas objetivo.
Desplazamiento del eje Y
400 mm (modelo anterior) → 450 mm
El mayor tamaño de la mesa expande el rango de selección del utillaje.

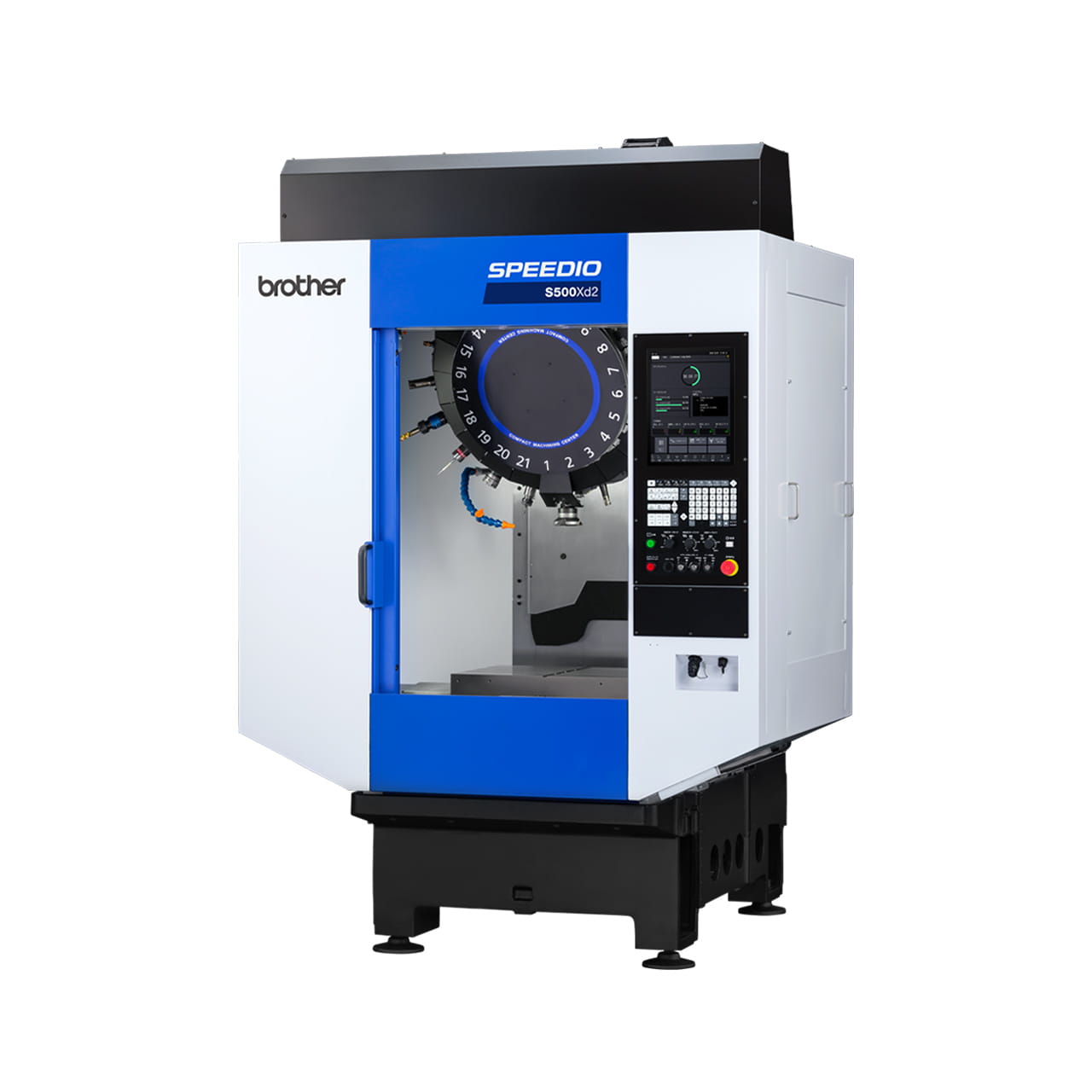

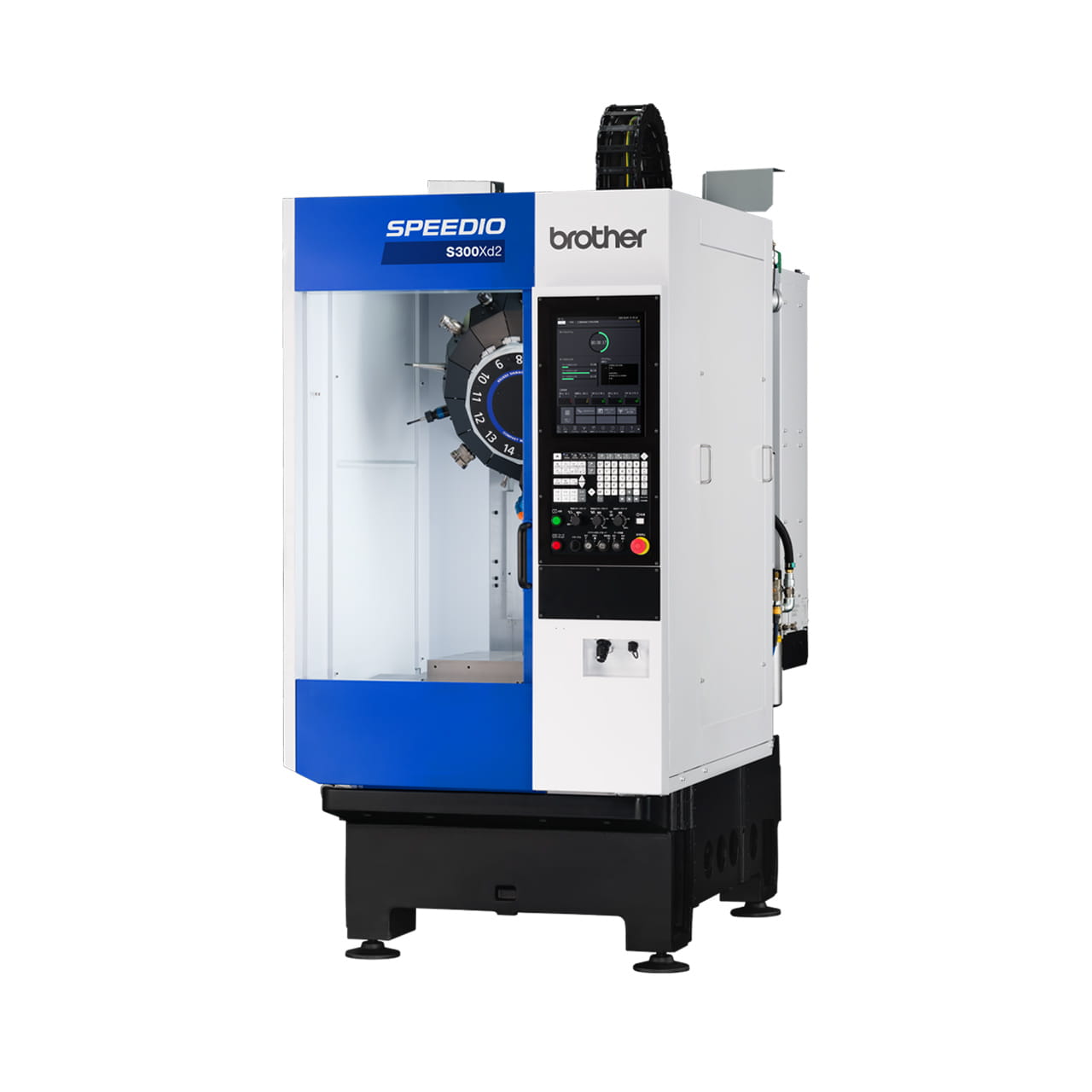

S300/S500Xd2 600 X 400* → 600 X 450 mm
S700Xd2 800 X 400* → 800 X 450 mm
* Valores del modelo anterior
Además del desplazamiento estándar de 300 mm del eje Z, se puede seleccionar el desplazamiento de 380 mm para el eje Z.
El desplazamiento del eje Z y la distancia entre la superficie de la mesa y el extremo de la nariz del husillo se han aumentado para garantizar una amplia área de mecanizado en la dirección del eje Z y una accesibilidad mejorada a la herramienta.
* La especificación de 380 mm para el eje Z no se puede seleccionar en el S300Xd2.
Desplazamiento del eje Z
300 mm (estándar) 380 mm (opcional)
Distancia entre la superficie de la mesa y el extremo de la nariz del husillo
180 - 480 mm (estándar) 150 - 530 mm (opcional)
Almacén de 28 herramientas *
El almacén de 28 herramientas es un almacén compacto tipo torreta que consigue una alta velocidad de cambio de herramienta. El peso máximo de la herramienta es de 4 kg. Se dispone de una amplia gama de especificaciones para el almacén, incluidos los de 14, 21, 28*1 y 100*2 herramientas.
*1. El almacén de 28 herramientas no se puede seleccionar para el S300Xd2.
*2. El almacén de 100 herramientas solamente se puede seleccionar para el S700Xd2-100T. Consulte las páginas 15 a 18 para conocer más detalles.
Almacén de 28 herramientas
Máx. diámetro de herramienta 110 mm
Máx. peso de herramienta 4 kg
Máx. peso total de herramienta 35 kg
Herramienta a herramienta 0.7 s
La operación optimizada gracias al control numérico CNC-D00 elimina los factores de improductividad al máximo posible en cada operación durante el mecanizado. Esto MÁXimiza el rendimiento de esta máquina altamente fiable y garantiza una alta productividad.
ATC sin paradas
Se ha conseguido el cambio de herramienta de alta velocidad optimizando y aumentando la velocidad del arranque/parada del husillo,
del movimiento arriba/abajo del eje Z y del funcionamiento del almacén. Herramientas de hasta 3 kg se pueden cambiar en un tiempo sumamente breve. Herramientas de hasta 4 kg también se pueden cambiar con un mínimo aumento de tiempo.
14/21 herramienta (herramientas estándar) Herramienta a herramienta: 0.6 s / Viruta a viruta*: 1.2 s
28 herramientas (herramientas estándar) Herramienta a herramienta: 0.7s / Viruta a viruta*: 1.3 s
28 herramientas (herramientas pesadas) Herramienta a herramienta: 0.8 s / Viruta a viruta*: 1.4 s
* Valores para espec. eje Z 300 mm
Estimación de las condiciones de carga del almacén*
Estima la inercia y la carga desequilibrada de la herramienta cargada en el almacén, y ajusta el valor óptimo para la aceleración del eje del almacén. Además, actualiza automáticamente el valor a la aceleración óptima estimada, incluso durante una operación programada.
* No se puede utilizar para abastecedores de herramienta del S700Xd2-100T.
Alta aceleración/deceleración del husillo
El uso de un husillo de baja inercia y un motor de husillo de alta aceleración/deceleración ha permitido un arranque/parada más rápidos del husillo.
Tiempo de arranque/parada del husillo 0.15 s o inferior*
* Espec. alto par
Alta aceleración del eje Z
Dado que el eje Z se mueve frecuentemente, es posible conseguir la aceleración más alta en su clase, contribuyendo a la reducción del tiempo de ciclo.
Aceleración eje Z Máx. 2.2 G
Funcionamiento simultáneo
Se ha reducido el tiempo improductivo al realizarse simultáneamente el cambio de herramienta y el posicionamiento en los ejes X/Y y adicionales
Ajuste óptimo de la aceleración de los ejes X/Y
El peso de la carga se estima moviendo la mesa para ajustar la aceleración óptima para los ejes X/Y.
Soporte de mecanizado sin calentamiento
Equipado con una función original de procesamiento de medidas que reduce el número de medidas reales realizadas por un palpador de acuerdo al tamaño del desplazamiento.
Esto elimina la necesidad de la operación de calentamiento, minimizando los efectos en la productividad para conseguir un mecanizado de alta precisión.
Se dispone de una variedad de husillos para satisfacer las exigencias de una amplia variedad de sectores industriales, desde el automovilístico hasta el de semiconductores, piezas de precisión e industrias de equipamiento de TI.
La unidad NC logra un mecanizado tridimensional de alta velocidad y precisión, o un mecanizado simultáneo en 5 ejes *.
* El mecanizado simultáneo en 5 ejes únicamente está disponible en el S300/500/700Xd2-5AX.
Motor de husillo recién desarrollado altamente eficiente de 20,000 min-1*
Se ha desarrollado un nuevo motor de husillo de 20,000 min-1 *. Compatible con la opción de refrigerante a través del husillo (CTS), este motor mejora aún más la productividad en taladrado de pequeño diámetro. Se dispone de diversas especificaciones para el husillo, incluida la especificación estándar de 12,000 min-1 y la especificación de alto par
*. Solamente puede seleccionarse para el S700Xd2-100T.
Espec. alto par (opcional)
Máx. par 92 Nm
Máx. salida 26.2 kW
Espec. 20000 min-1 (opcional)
Máx. par 27 Nm
Máx. salida 15.4 kW
Espec. 12,000 min-1 (estándar)
Máx. par 40 Nm
Máx. salida 18.9 kW
Rigidez del husillo mejorada
Para las especificaciones de alto par de 10,000 min-1 (opcional), se ha aumentado el diámetro del rodamiento del husillo para mejorar la rigidez.
La máquina demuestra sus capacidades en una amplia variedad de aplicaciones de mecanizado, incluido el mecanizado pesado del acero.
Fuerza enclavamiento husillo
Mejorada un 15 %
Diámetro rodamiento husillo (espec. alto par)
Mayor en un 10 %
Vibration adjustment (optional)
Vibration adjustment analyzes waveform data using a PC app to suggest the recommended spindle speed. Optimal machining conditions drive machining performance to the fullest.
Mecanizado simultáneo en 5 ejes
Equipado con diversas funciones, incluidos el control del punto central de herramienta y comandos con resolución submicrónica, para conseguir un mecanizado simultáneo en 5 ejes de alta velocidad y alta precisión.
* No es posible cambiar al lenguaje de programación conversacional para las especificaciones simultáneas de 5 ejes (5AX).
Control del punto central de herramienta
Equipado con un control del punto central de herramienta, en el que el mecanizado se realiza cambiando la dirección de la herramienta en relación a la pieza. La aceleración y deceleración óptimas mediante de anticipation de hasta 1.000 bloques consigue un mecanizado simultáneo en 5 ejes.
Velocidad de procesamiento de segmentos de línea muy pequeños
La capacidad de la CPU sea aumentado considerablemente para mejorar la velocidad de procesamiento de segmentos de línea muy pequeños, que es cuatro veces mayor que la del control numérico anterior. Esto permite un procesamiento de alta velocidad de datos CAM con una pequeña tolerancia.
Las funciones de mantenimiento se han mejorado para evitar el fallo de la máquina, adoptando medidas para la recogida de virutas que reducen la aparición de defectos en la máquina.
Al evitarse las paradas de la máquina, se conserva una alta productividad en las plantas de producción.
Sistema de limpieza de herramienta (opcional)
El número de orificios de descarga y el ángulo de estos orificios se han optimizado para mejorar significativamente la tasa de evacuación. Esto da como resultado un aumento a una capacidad de limpieza tres veces superior en comparación con el modelo anterior.
Las especificaciones de CTS permiten el tipo de bombeo directo, en el que el refrigerante se descarga desde la bomba CTS que debe seleccionarse, consumiendo menos aire que el tipo asistido por aire.
* Si no se selecciona CTS, se utiliza la limpieza de herramienta asistida por aire
Se ha desarrollado un nuevo almacén de 100 herramientas que cuenta con la mayor capacidad de almacenamiento de la serie SPEEDIO. *1
El mecanismo original de Brother consigue un ahorro de espacio y una alta productividad.
*1. Montado únicamente en el S700Xd2-100T. El lenguaje de programación conversacional no está disponible en el S700Xd2-100T.
Almacén de 100 herramientas recién desarrollado
Hay un abastecedor de herramientas, con capacidad de almacenamiento de 36 herramientas, instalado en los lados derecho e izquierdo del almacén de 28 herramientas tipo torreta, permitiendo almacenar un total de 100 herramientas, que es la mayor capacidad de la serie SPEEDIO.
El mecanismo original de manipulación de herramientas de Brother consigue un cambio de herramienta estable.
Espec. almacén de 100 herramientas
Almacén tipo torreta: 28 herramientas
Abastecedor de herramientas (izquierdo/derecho): 36 herramientas cada uno
Capacidad total de almacenamiento: 100 herramientas
La tapa del abastecedor separa el abastecedor de herramientas de la cámara de mecanizado, minimizando el efecto de las virutas sobre las herramientas.
Diseño con ahorro de espacio Alta productividad
Los abastecedores de herramienta están instalados dentro de la máquina para ahorrar espacio al tiempo que almacenan 100 herramientas.
*1. No incluye el depósito de refrigerante ni el transportador de virutas
*2. Comparado con CM vertical BT40 con capacidad equivalente de almacenamiento de herramientas
Alta productividad
Si el número de herramientas utilizadas en el mecanizado es de 28 o inferior, es posible el cambio de herramienta a alta velocidad utilizando únicamente el almacén tipo torreta, dando lugar a una alta productividad.
Incluso al utilizar herramientas en el abastecedor, la manipulación es posible en un plazo de aproximadamente 5 segundos (1 herramienta).
Además, todas las herramientas del almacén tipo torreta se pueden cambiar fácilmente, reduciendo el tiempo de configuración.
Tiempo de cambio herramientas para almacén tipo torreta
Herramienta a herramienta: 0.7 s
Viruta a viruta: 1.4 s
Tiempo de manipulación para abastecedor de herramientas *3
Más corto (1 herramienta): aprox. 5 s
Cambio de todas las herramientas (28 herramientas) : aprox. 140 s
*3. El tiempo de manipulación varía dependiendo de la posición de acople de la herramienta.
Función de gestión del abastecedor de herramientas
Se ha añadido una función para gestionar el almacén de 100 herramientas a la aplicación de la herramienta ATC.
La operación de cambio de herramienta es intuitiva, y las herramientas que van a utilizarse en el programa de mecanizado se pueden mover desde el abastecedor hasta el almacén tipo torreta en un lote.
Además, es posible cambiar fácilmente los datos de las herramientas en el abastecedor.
Almacén de 100 herramientas y amplio espacio para el utillaje
En caso de haber piezas con alta variedad y bajo volumen de producción, el almacén de 100 herramientas elimina la necesidad de cambiar frecuentemente la herramienta, y el amplio espacio para el utillaje permite montar varios de ellos.
Estas características mejoran significativamente la eficiencia de la producción cuando hay una alta variedad de piezas de bajo volumen de producción.
Facilitando la automatización y el ahorro de personal
Obturador lateral (opcional)
Asumiendo que la carga/descarga de piezas se realiza lateralmente mediante robots, se ha preparado un obturador lateral para facilitar la automatización.
* Se requiere una valla de seguridad. No se puede seleccionar para el S300Xd2.
Transportador de virutas (opcional)
Hay dos tipos de transportadores de virutas disponibles: tipo raspador y tipo bisagra más raspador.
* Los transportadores de virutas solo pueden seleccionarse para el S700Xd2-100T.
Especificaciones
Especificaciones de producto
S700Xd2-5AX/100T
Máx. velocidad del husillo [min⁻¹]
12,000/ (Opcional) 10,000 high-torque/ (Opcional) 20,000
Desplazamientos [mm (pulgada)]
X: 700 (27.6) Y: 450 (17.7) Z: 380 (15.0)
Capacidad de almacenamiento de herramientas [uds]
100
Velocidad de avance rápido (área XYZ) [mm/min (pulgada/min)]
50 x 50 x 56 (1,969 x 1,969 x 2,205)
Espacio requerido en el suelo [mm (pulgada)]
2,050 x 2,081 (80.7 × 81.9)
Husillo de contacto dual BT (BIG PLUS)
Opcional
Refrigerante a través del husillo (CTS)
Opcional
| Artículo | S300Xd2 S300Xd2 RD *9 S300Xd2-5AX S300Xd2-5AX RD *9 |
S500Xd2 S500Xd2 RD *9 S500Xd2-5AX S500Xd2-5AX RD *9 |
S700Xd2 S700Xd2 RD *9 S700Xd2-5AX S700Xd2-5AX RD *9 |
S700Xd2-100T S700Xd2-100T RD *9 S700Xd2-5AX/100T S700Xd2-5AX/100T RD *9 |
||||
|---|---|---|---|---|---|---|---|---|
| Unidad CNC | [S300Xd2/S500Xd2/S700Xd2] CNC-D00 [S300Xd2-5AX/S500Xd2-5AX/S700Xd2-5AX] CNC-D00v(DB) |
|||||||
| Desplazamientos | eje X [mm (pulgada)] | 300 (11.8) | 500 (19.7) | 700 (27.6) | ||||
| eje Y [mm (pulgada)] | 450 (17.7) | |||||||
| eje Z [mm (pulgada)] | 300 (11.8) | 300 (11.8) | 380 (15.0) | 300 (11.8) | 380 (15.0) | 380 (15.0) | ||
| Distancia entre la superficie de la mesa y el extremo de la nariz del husillo [mm (pulgada)] | 180 - 480 (7.1 - 18.9) |
180 - 480 (7.1 - 18.9) |
150 - 530 (5.9 - 20.9) |
180 - 480 (7.1 - 18.9) |
150 - 530 (5.9 - 20.9) |
150 - 530 (5.9 - 20.9) |
||
| Mesa | tamaño del área de trabajo [mm (pulgada)] | 600 × 450 (23.4 × 17.7) | 800 × 450 (31.4 × 17.7) | |||||
| Máx. capacidad de carga (uniforme) [kg (lbs)] |
250 [300 *6] (551 [661 *6]) |
250 [400 *6] (551 [881 *6]) |
||||||
| Husillo | Velocidad del husillo *14 [min-1] | especificación de 12,000min-1 : 1 - 12,000, Especificación de alto par 10,000min-1 (Opcional) : 1 - 10,000, especificación de 20,000min-1 (Opcional) : 1 - 20,000, especificación de 27,000min-1 (Opcional) : 1 - 27,000, (No es posible seleccionar la especificación de 27,000 min-1 para los modelos con especificación de eje Z de 380 mm) |
especificación de 12,000min-1 : 1 - 12,000, Especificación de alto par 10,000min-1 (Opcional) : 1 - 10,000, especificación de 20,000min-1 (Opcional) : 1 - 20,000 |
|||||
| Velocidad durante el roscado [min-1] | MÁX. 6,000 (especificación de 27,000min-1 : MÁX. 8,000) | MÁX. 6,000 | ||||||
| Orificio roscado | 7/24 roscado No.30 | |||||||
| Sistema de contacto dual BT (BIG PLUS) | Opcional | |||||||
| Refrigerante a través del husillo (CTS) | Opcional (CTS no puede seleccionarse para modelos de especificación 27,000 min-1) |
Opcional | ||||||
| Velocidad de avance | Velocidad de avance rápido (área XYZ) [m/min (pulgada/min)] |
50 x 50 x 56 (1,969 x 1,969 x 2,205) | ||||||
| Avance de corte [mm/min (pulgada/min)] |
X,Y,Z: 1 - 30,000 ( 0.04 - 1,181) *7 | |||||||
| Unidad ATC | Tipo de vástago de herramienta | MAS-BT30 | ||||||
| Tipo de perno de tracción*4 | MAS-P30T-2 | |||||||
| Capacidad de almacén de herramientas [uds] | 14 / 21 | 14 / 21 / 28 | 100 *12 | |||||
| Máx. longitud herramienta *1 [mm (pulgada)] | 160 (6.3) [21 herramientas] 250 (9.8) [14 herramientas] |
250 (9.8) | ||||||
| Máx. diámetro herramienta *1 [mm (pulgada)] | 110 (4.3) | Almacén tipo torreta: 110 (4.3), abastecedor de herramientas: 60 (2.3) / 110 (4.3) (sin herramienta adyacente) |
||||||
| Máx. peso herramienta *1 [kg (lbs)] | 3.0 (6.6) [4.0 (8.8) *10]/herramientas, (PESO TOTAL HERRAMIENTA: 25 (55.1) for 14 herramientas, 35 (77.2) para 21 o 28 herramientas) |
Almacén tipo torreta: 3.0 (6.6) [4.0 (8.8) *10] /herramientas, (PESO TOTAL HERRAMIENTA: 35 (77.2)) abastecedor de herramientas: 4.0 (8.8) /herramientas, (PESO TOTAL HERRAMIENTA: 50 (110.2)) |
||||||
| Método de selección de herramienta | Método del atajo aleatorio | |||||||
| Tiempo de cambio de herramienta *5 | herramienta a herramienta [s] | 0.6 / 0.7 (14 o 21 herramientas / 28 herramientas) | 0.7 *13 | |||||
| viruta a viruta [s] | especificación de eje Z de 380 mm : 1.2 / 1.3 (14 o 21 herramientas / 28 herramientas) especificación de eje Z de 380 mm : 1.3 / 1.4 (14 o 21 herramientas / 28 herramientas) |
1.4 *13 | ||||||
| Motor eléctrico | Motor principal husillo (10 min/continuo) [kW] *2 |
especificación de 12,000min-1 : 10.1/7.0, Especificación de alto par 10,000min-1 (Opcional) : 12.8/9.2, especificación de 20,000min-1 (Opcional) : 7.4/5.1, especificación de 27,000min-1 (Opcional) : 8.9/6.3 |
especificación de 12,000min-1 : 10.1/7.0, Especificación de alto par 10,000min-1 (opcional):12.8/9.2, especificación de 20,000min-1 (Opcional) : 7.4/5.1 |
|||||
| Motor de avance del eje [kW] | X,Y: 1.0 / Z: 2.0 | |||||||
| Fuente de alimentación | Suministro de alimentación | 200 a 230 V AC ± 10 %, trifásico, 50/60 Hz ± 2 % | ||||||
| Capacidad de potencia (continua) [kVA] | especificación de 12,000min-1 : 9.5, Especificación de alto par 10,000min-1 (Opcional) : 10.4, especificación de 20,000min-1 (Opcional) : 9.5, especificación de 27,000min-1 (Opcional) : 9.5 |
especificación de 12,000min-1 : 9.5, Especificación de alto par 10,000min-1 (Opcional) : 10.4, especificación de 20,000min-1 (Opcional) : 9.5 |
||||||
| Suministro de aire | presión de aire regular [MPa] | 0.4 - 0.6(valor recomendado : 0.5MPa *8) | ||||||
| caudal requerido [l/min] | 40 (especificación de 27,000min-1 :115) | 40 | ||||||
| Dimensiones de la máquina | Altura [mm (pulgadas)] | especificación de eje Z de 300 mm: 2,529 (99.6) especificación de eje Z de 380 mm: 2,568 (101.1) |
2,568 (101.1) | |||||
| Espacio requerido en el suelo *11 [con puerta de unidad de control abierta] [mm (pulgadas)] |
1,080 × 2,161 [2,999] (42.5 × 85.1[118.1]) |
1.560 × 2,081 [2,919] (61.4 × 81.9[114.9]) |
2,050 × 2,081 [2,919] (80.7 × 81.9[114.9]) |
2,050 x 2,081 [2,919] (80.7 x 81.9 [114.9]) |
||||
| Peso[con BV7-870Ad] [kg (lbs)] |
2,350 (5,181) [2,650(5,843)] |
2,400 (5,292) [2,700(5,953)] |
2,550 (5,622) | 2,700 (5,953) | ||||
| Precisión*3 | Precisión de posicionamiento de eje bidireccional (ISO230-2:1988) [mm (pulgadas)] |
0.006 - 0.020 (0.00024 - 0.00079) | ||||||
| Repetibilidad de posicionamiento de eje bidireccional (ISO230-2:2014) [mm (pulgadas)] |
Menos de 0.004 (0.00016) | |||||||
| Puerta frontal | 2 puertas | |||||||
| Accesorios estándar | Manual de instrucciones (1 juego de DVD), pernos de nivelación (4 uds), placa de nivelación (4 uds) | |||||||
- *1 El peso real de la herramienta difiere dependiendo de la configuración y del centro de gravedad. Las figuras aquí mostradas son únicamente para referencia.
- *2 La salida del motor del husillo difiere dependiendo de la velocidad del husillo.
- *3 Medido en cumplimiento de las normas ISO y los estándares de Brother. Póngase en contacto con su distribuidor local para saber más detalles.
- *4 Las especificaciones de Brother se aplican a los pernos de tracción para CTS.
- *5 Medido en cumplimiento de las normas JIS B6336-9 y MAS011-1987.
- *6 Se requiere un ajuste de los parámetros. (El ajuste de la aceleración y la velocidad de posicionamiento también se modifican de acuerdo al peso).
- *7 Cuando se utiliza el modo de alta precisión B.
- *8 La presión regular del aire varía dependiendo de las especificaciones de la máquina, los detalles del programa de mecanizado y el uso de equipos periféricos. Ajuste una presión superior al valor recomendado.
- *9 La máquina debe estar equipada con un dispositivo de detección de cambio de posición dependiendo del destino del envío. Las máquinas equipadas con un dispositivo de detección de cambio de posición vienen con las letras "RD" al final del nombre del modelo.
- *10 Es necesario modificar el ajuste de parámetros. (El tiempo de indexación de la herramienta cambiará). El máx. peso de herramienta de 4.0 kilos no puede estar disponible para las especificaciones de 27,000 min-1.
- *11 El valor no incluye el depósito del refrigerante.
- *12 Valor para almacén tipo torreta más abastecedor de herramientas
- *13 Valor para almacén tipo torreta
- *14 La especificación de 16.000 min-1 se descontinúa a partir de marzo de 2026.
| Modelo CNC | CNC-D00《S300Xd2/S500Xd2/S700Xd2》 | |
|---|---|---|
| Ejes de control | 5 ejes (X, Y, Z, 2 ejes adicionales) | |
| Ejes controlados simultáneamente | Posicionamiento | 5 ejes (X, Y, Z, 2 ejes adicionales) |
| Interpolación |
Lineal : 4 ejes (X, Y, Z, 1 ejes adicionales) Circular : 2 ejes Helicoidal/cónico : 3 ejes (X, Y, Z) |
|
| Incremento mínimo de entrada | 0.001mm, 0.0001 pulgada, 0.001 grados. 0.0001mm, 0.00001 pulgada, 0.0001 grados. (opcional) |
|
| Máx. dimensión programable | ±999999.999mm, ±99999.9999 pulgadas ±999999.9999mm, ±99999.99999 pulgadas (opcional) |
|
| Mostrar | Pantalla táctil LCD en color de 15 pulgadas | |
| Capacidad de memoria | 500 Mbytes, 3 Gbytes (opcional) (Capacidad total del programa y el banco de datos) |
|
| Comunicación externa | Interfaz de memoria USB, Ethernet, RS232C (opcional) | |
| N.º de programas registrables | 4,000 (Capacidad total del programa y el banco de datos) | |
| Formato de programa | Lenguaje NC, lenguaje de programación conversacional (modificado por parámetro) Conversión disponible del programa de lenguaje conversacional al programa de lenguaje NC * El único idioma NC disponible en el S700Xd2-100T. Lenguaje de programación conversacional no disponible |
|
| Modelo CNC | CNC-D00v(DB)《S300Xd2-5AX/S500Xd2-5AX/S700Xd2-5AX》 | |
|---|---|---|
| Ejes de control | 5 ejes (X, Y, Z, 2 ejes adicionales) | |
| Ejes controlados simultáneamente | Posicionamiento | 5 ejes (X, Y, Z, 2 ejes adicionales) |
| Interpolación |
Linear : 5 ejes (X, Y, Z, 2 ejes adicionales) Circular : 2 ejes Helical/Conical: 4 ejes (3 ejes lineales + 1 eje adicional, 2 ejes lineales + 2 ejes adicionales) |
|
| Incremento mínimo de entrada | 0.0001 mm, 0.00001 pulgada, 0.0001 grados. | |
| Máx. dimensión programable | ±999999.9999 mm, ±99999.99999 pulgada | |
| Mostrar | Pantalla táctil LCD en color de 15 pulgadas | |
| Capacidad de memoria | 3GB (Capacidad total del programa y el banco de datos) | |
| Comunicación externa | USB memory interface, Ethernet, RS232C (opcional) | |
| N.º de programas registrables | 4,000 (Capacidad total del programa y el banco de datos) | |
| Formato de programa | Lenguaje NC * Lenguaje de programación conversacional no disponible |
|
- * Los "Ejes de control" y los "Ejes controlados simultáneamente" indican el número máximo de ejes, que cambiará dependiendo del destino del envío o de las especificaciones de la máquina.
- * Ethernet es una marca registrada de Xerox Corporation en los Estados Unidos.
| Operación | Funcionamiento de prueba (Dry run) Bloqueo de máquina Reinicio del programa Corrección de avance rápido Corrección de avance de corte NC functions Captura de pantalla Nivel de operación Tecla de señal de entrada externa < opcional > |
|
|---|---|---|
| Programación | Absoluto/ incremental Pulgadas / métrico Ajuste de sistema de coordenadasbr> Esquina C/esquina R Rotación de coordenadas Roscado sincronizado Subprograma Pantalla gráfica |
|
| Medición | Medición de longitud de herramienta *1 Medición de longitud de herramienta |
|
| Alta velocidad y alta precisión | Ajuste de parámetros de mecanizado Modo de alta precisión AIII Modo de alta precisión BI (fluido de arrefecimento 160 bloques) Compensación del juego Control del punto central de herramienta *3 *4 (fluido de arrefecimento 1000 bloques) < opcional > |
|
| Vigilancia | Vigilancia carga de mecanizado Vigilancia de herramienta ATC Predicción de sobrecarga Visualización de forma de onda / salida de forma de onda a tarjeta de memoria Compensación por distorsión térmica automática (ejes X, Y y Z) Visualización de rendimiento de producción Vida útil de la herramienta / herramienta de repuesto Función de detección de virutas atascadas |
|
| Mantenimiento | Función de retorno de roscado Registro de estado Registro de alarmas Registro de operación Aviso de mantenimiento Medición de resistencia de aislamiento del motor Filtro de lavado de herramientas con detección de atasco del filtro Encóder sin baterías Prueba de carga de freno |
|
| Automático/red | Remoto por ordenador OPC UA Notificación automática PLC integrado (LD/ST/FBD) < opcional > |
|
| Ahorro energético | Apagado automático Modo pausa Apagado automático del refrigerante Apagado automático de luz de trabajo Apagado retardado de limpieza de virutas Operación ahorro de energía limpieza de virutas Modo ahorro de energía |
|
| Aplicaciones de soporte | Ajustar parámetros de máquina Herramienta ATC Vida útil de herramienta Visualización de forma de onda Rendimiento de producción Ahorro energético/Consumo de energía Soporte de recuperación Inspección PLC Soporte de mecanizado sin calentamiento Panel de control del software |
|
| Accesorios | Visor de archivos Cuaderno de notas Calculadora Acceso directo al registro Apagado de pantalla |
|
| Funciones limitadas al lenguaje NC | Menú de programación Sistema de coordenadas local Sistema de coordenadas de pieza ampliado Posicionamiento unidireccional Avance por tiempo inverso Entrada de datos programable Compensación de longitud de herramienta Compensación de herramienta de corte Escalado Imagen espejo Llamada externa a subprograma Macro Operación de cinta/operación de carga en FTP Función de omisión múltiple < opcional > |
|
| Funciones limitadas al lenguaje de programación conversacional *6 | Programa de operación Programa de secuencias Selección automática de herramienta Ajuste automático de condición de corte Ajuste automático de compensación de longitud de herramienta Ajuste automático de compensación de herramienta de corte Cálculo automático de entrada de número desconocido Control de solicitudes de mecanizado |
|
- *1 El instrumento de medida debe ser preparado por el usuario.
- *2 Cuando se utilizan los comandos con resolución submicrónica, se deshabilita el cambio al lenguaje de programación conversacional.
- *3 Hay restricciones en el eje de configuración.
- *4 Disponible únicamente en el S300/S500/S700Xd2-5AX.
- *5 Estándar en modelos con control simultáneo en 5 ejes (-5AX).
- *6 El lenguaje de programación conversacional no está disponible en el S300/S500/S700Xd2-5AX a S700Xd2-100T.

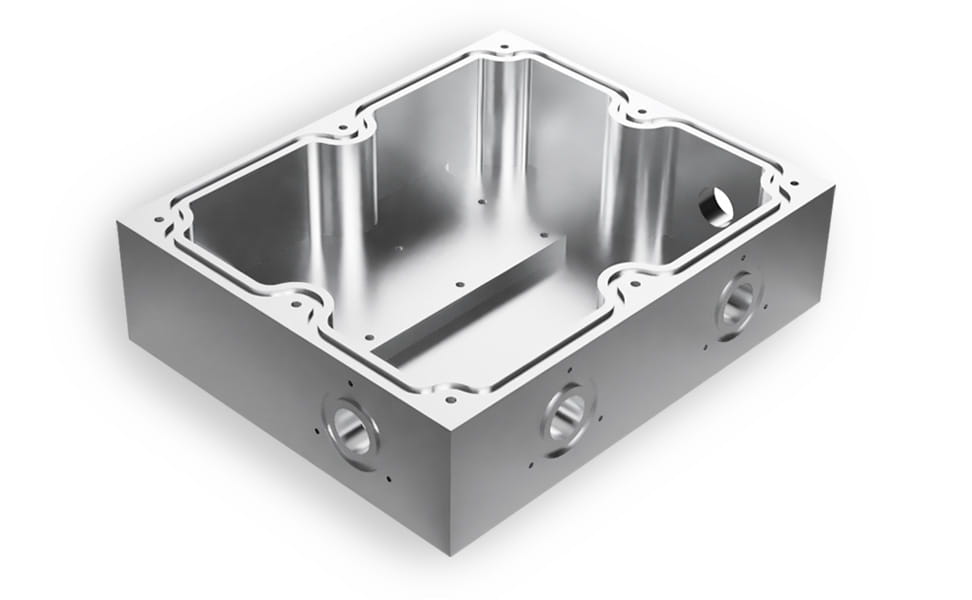

Ejemplo
Servicio de asistencia
