SXd1
Seleccionar variante: S700Xd1-5AX
Equipado con el nuevo control numérico "CNC-D00" para mejorar la productividad y la facilidad de uso. El uso de un nuevo almacén de 28 herramientas aumenta las piezas objetivo, dando lugar a la integración de procesos.
Información
Resumen
La mesa QT es el cambiador de palet original de alta velocidad y 2 caras de Brother.
Con un amplio espacio para el utillaje y un alto grado de fiabilidad, la mesa QT permite el mecanizado sin paradas para conseguir una alta productividad.

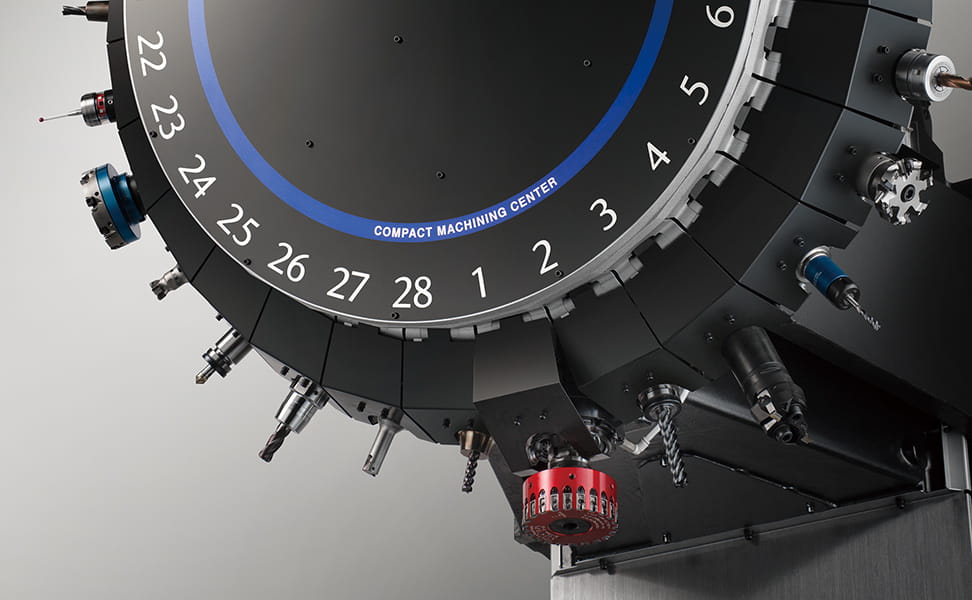

Además de los almacenes de 14 y 21 herramientas, se ha desarrollado un nuevo almacén compacto tipo tambor de 28 herramientas manteniendo el rendimiento de alta velocidad para el cambio de herramienta. El peso máximo de la herramienta se ha mejorado hasta 4 kg*.
* El almacén de 28 herramientas no se puede seleccionar para el S300Xd1.
Máx. peso herramienta 4 kg *
* Es necesario modificar el ajuste de parámetros.
La máxima capacidad de carga de la mesa se ha aumentado hasta 400 kg*. Esto aumenta las opciones para dispositivos de sujeción y favorece la integración de procesos.
* El ajuste de parámetros debe cambiarse para una capacidad de carga de la mesa de 400 kg. La máxima capacidad de carga de la mesa es de 300 kg para el S300Xd1.
Tamaño de mesa (mm)
S300Xd1/S500Xd1 600 X 400
S700Xd1 800 X 400
La optimización del nuevo control numérico "CNC-D00" elimina todo tipo de operaciones improductivas durante el mecanizado.
El rendimiento altamente fiable de la máquina se lleva al límite para proporcionar una alta productividad.

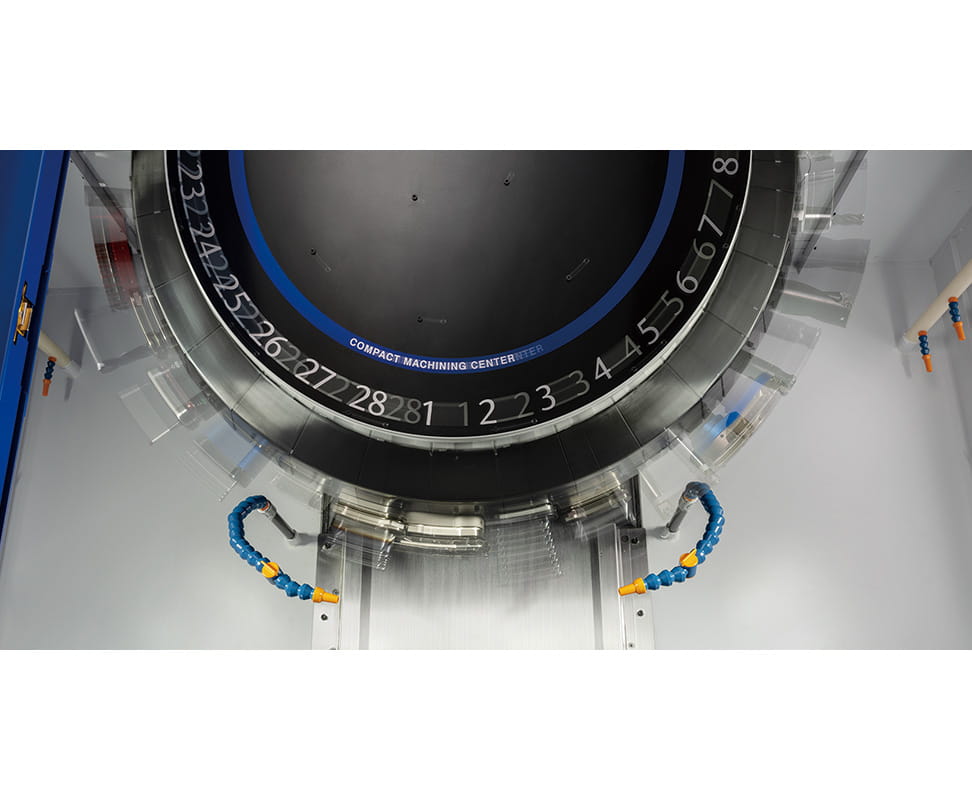

Se ha conseguido el cambio de herramienta de alta velocidad optimizando y aumentando la velocidad del arranque/parada del husillo, del movimiento arriba/abajo del eje Z y del funcionamiento del almacén. Herramientas de hasta 3 kg se pueden cambiar en un tiempo sumamente breve. Herramientas de hasta 4 kg también se pueden cambiar con un mínimo aumento de tiempo.
Almacén de 14/21 herramientas
Viruta a viruta: 1.3 s → 1.2 s
Herramienta a herramienta: 0.7 s → 0.6 s
Almacén de 28 herramientas
Viruta a viruta: 1.3 s
Herramienta a herramienta: 0.7 s
Se ha reducido el tiempo improductivo al realizarse simultáneamente el cambio de herramienta y el posicionamiento en los ejes X/Y y adicionales

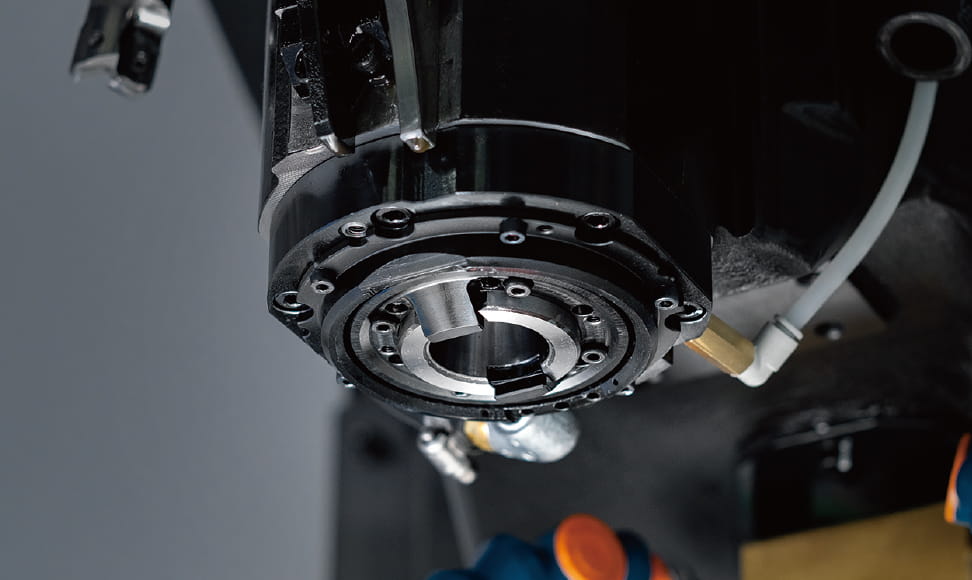

Husillos preparados para el uso en el mecanizado de diversos sectores industriales, desde el automovilístico hasta el de semiconductores, piezas de precisión e industrias de equipamiento de TI.

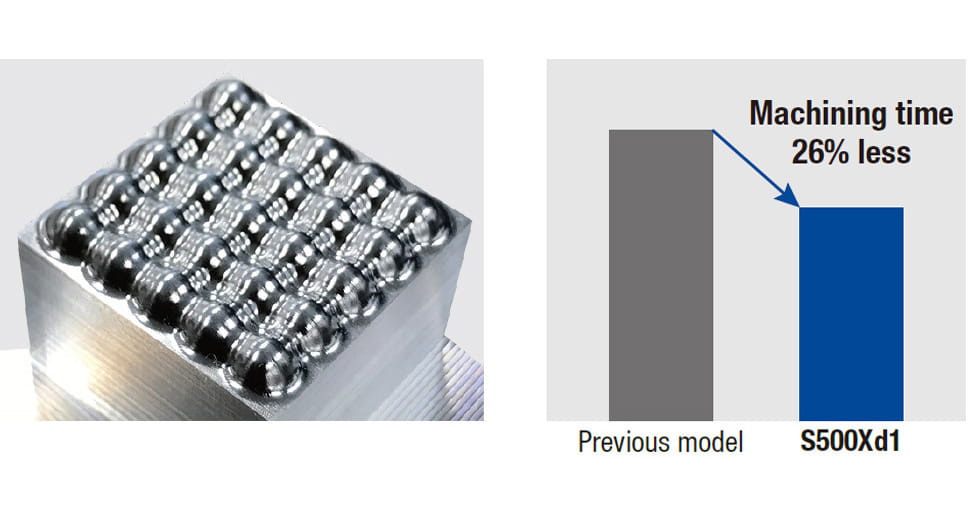

El nuevo NC con velocidad de procesamiento mejorada consigue un rendimiento de velocidad y precisión elevadas, incluso en el mecanizado tridimensional.

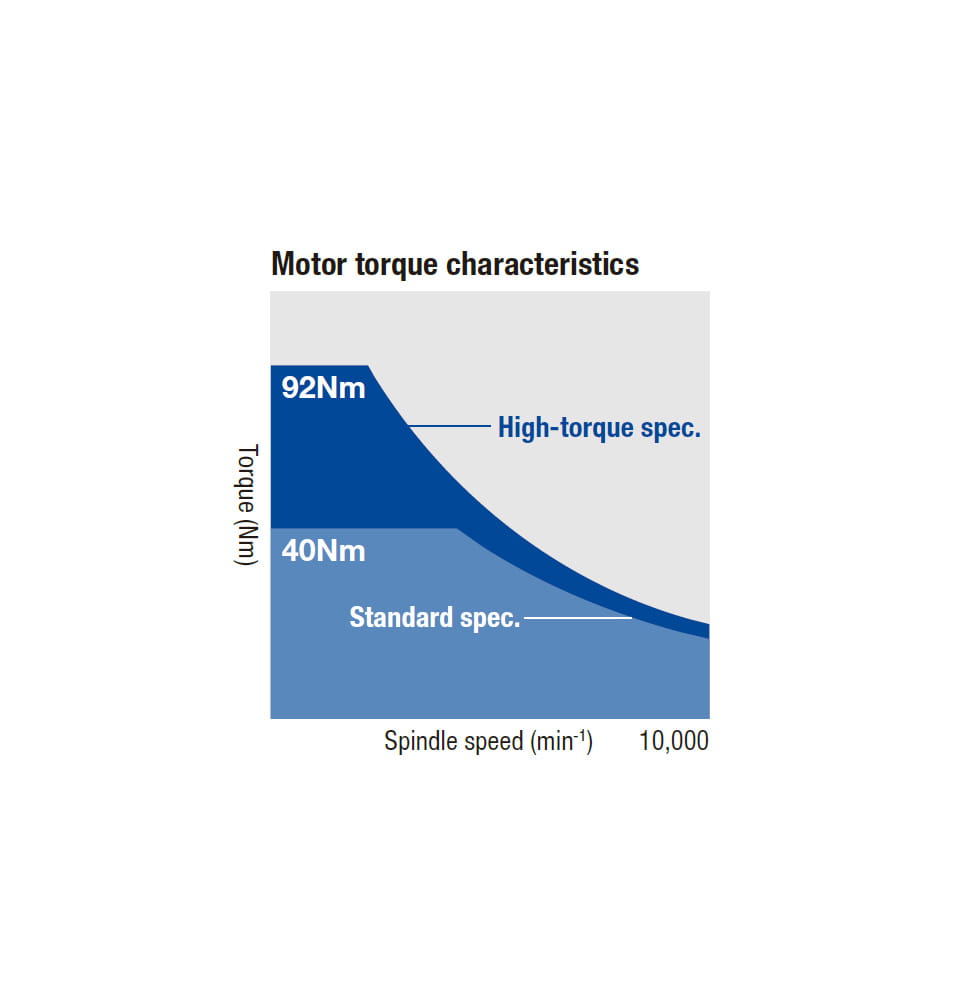

Se utiliza un motor de husillo con alto par en el rango de media y alta velocidad para conseguir un mecanizado de alta velocidad y alta eficiencia. Además, la máquina con especificación de alto par
(opcional) muestra un par más elevado en el rango de media y alta velocidad, y mejora considerablemente el par en el rango de baja velocidad. La máquina proporciona un excelente rendimiento en el mecanizado pesado, como el taladrado y roscado con diámetros grandes.
10,000 min-1 espec. alto par (opcional)
Máx. par: 92 Nm
Máx. salida: 26.2 kW
10,000 min-1 espec. estándar
Máx. par: 40 Nm
Máx. salida: 18.9 kW
Además del servo control de alta capacidad de respuesta, se han mejorado notablemente la velocidad de procesamiento servo y la resolución servo. El control de mecanizado tridimensional original mejorado, incluidos más bloques de anticipation, y una calidad superficial mejorada gracias a la función de corrección de trayectoria suave, consiguen un mecanizado tridimensional de alta velocidad y precisión.
Espec. alta velocidad husillo (opcional): 27,000 min-1
Modo de alta precisión BI: fluido de arrefecimento 160 bloques
Modo de alta precisión BII (opcional): fluido de arrefecimento 1000 bloques

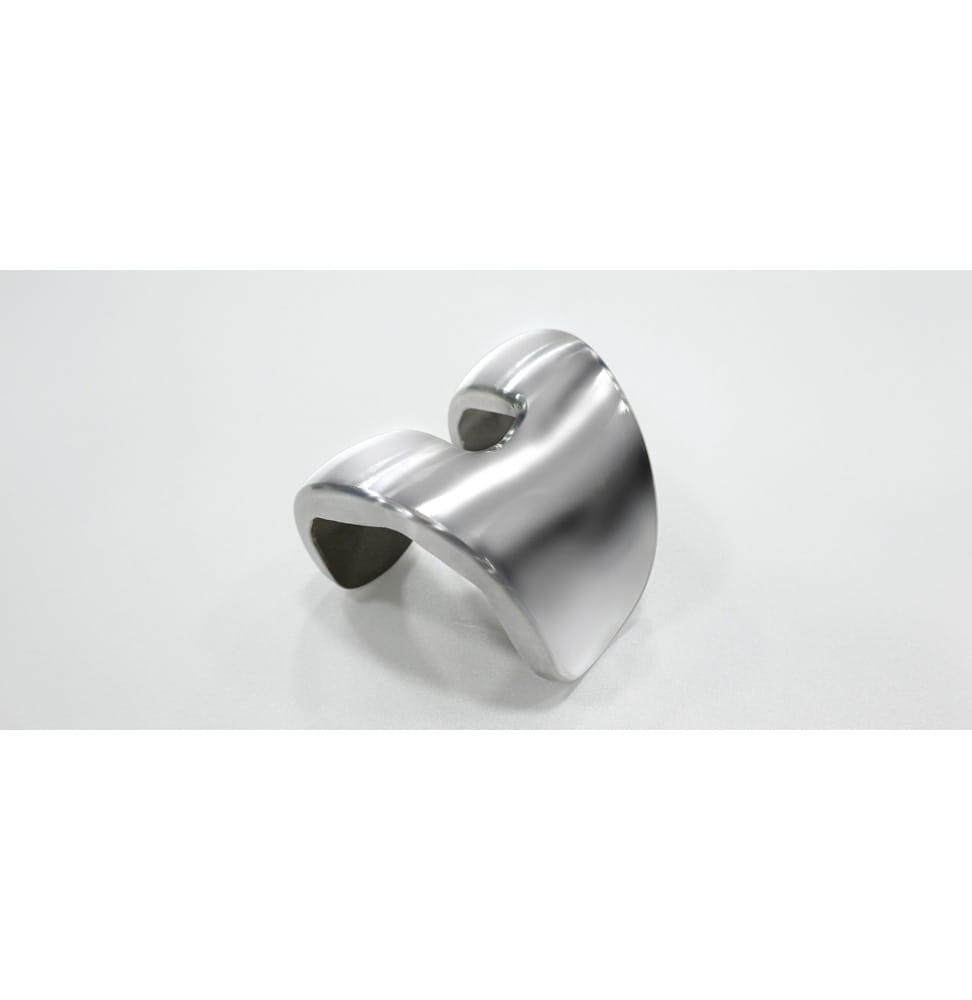

La mejora en la capacidad de procesar segmentos de línea muy pequeños reduce el tiempo de mecanizado.

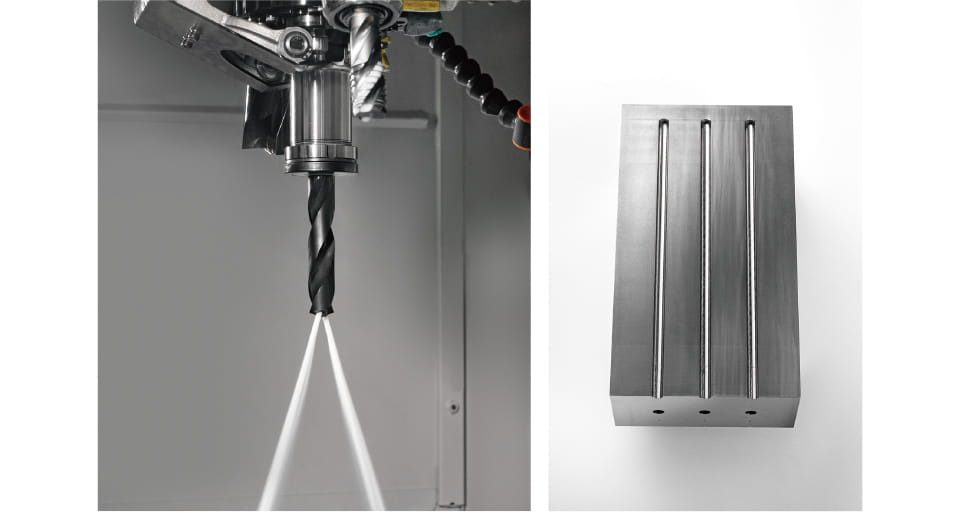

La opción CTS se puede seleccionar entre 3 MPa o 7 MPa. Con esta opción, la máquina puede funcionar con todo su potencial en el taladrado a alta velocidad o el taladrado por picoteo.

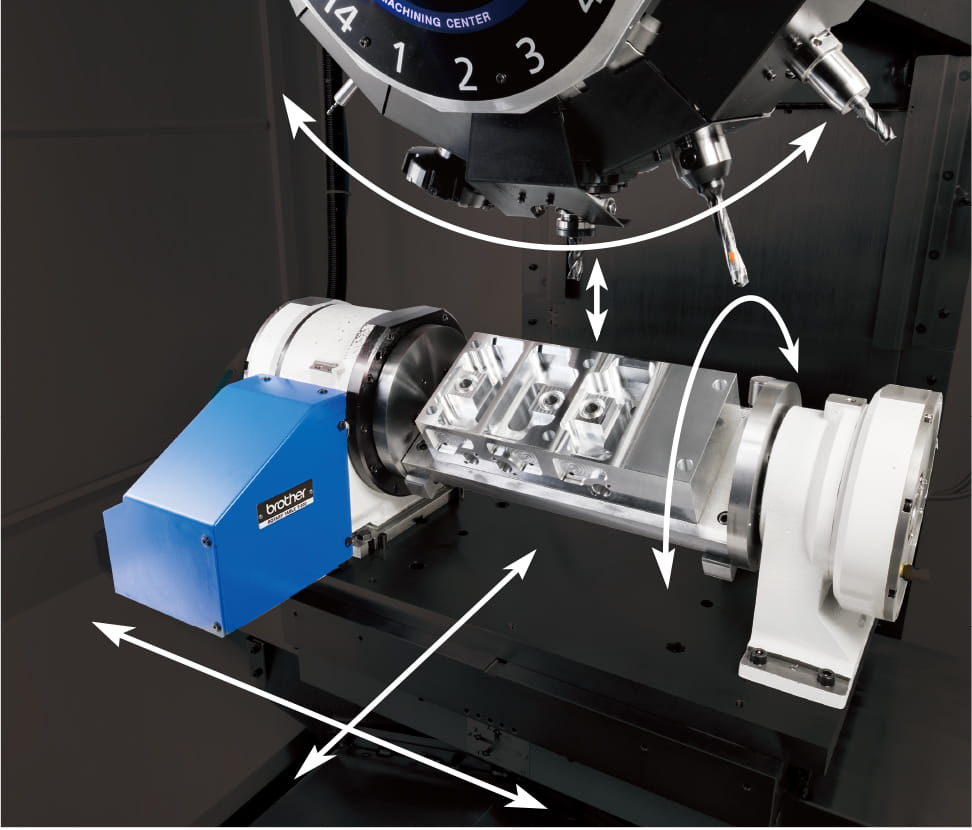

Se proporciona con funciones necesarias para el mecanizado simultáneo en 5 ejes, incluido el control del punto central de herramienta, donde el mecanizado se realiza cambiando la dirección de la herramienta en relación a la pieza, un máximo de 1000 bloques de anticipation y comandos con resolución submicrónica. Para el nuevo control numérico CNC-D00, la capacidad de la CPU se ha aumentado considerablemente para mejorar el procesamiento de segmentos de línea muy pequeños con un control que es cuatro veces más potente que uno convencional. Esto permite un procesamiento de alta velocidad de datos CAM con una pequeña tolerancia.
Funciones del NC relacionadas con el mecanizado simultáneo en 5 ejes *
Control del punto central de herramienta (fluido de arrefecimento 1000 bloques),
comandos con resolución submicrónica,
Ajuste de coordenada de característica,
capacidad de memoria (3 Gbytes)
* Todos ellos son estándar en el S300Xd1-5AX / S500Xd1-5AX / S700Xd1-5AX.

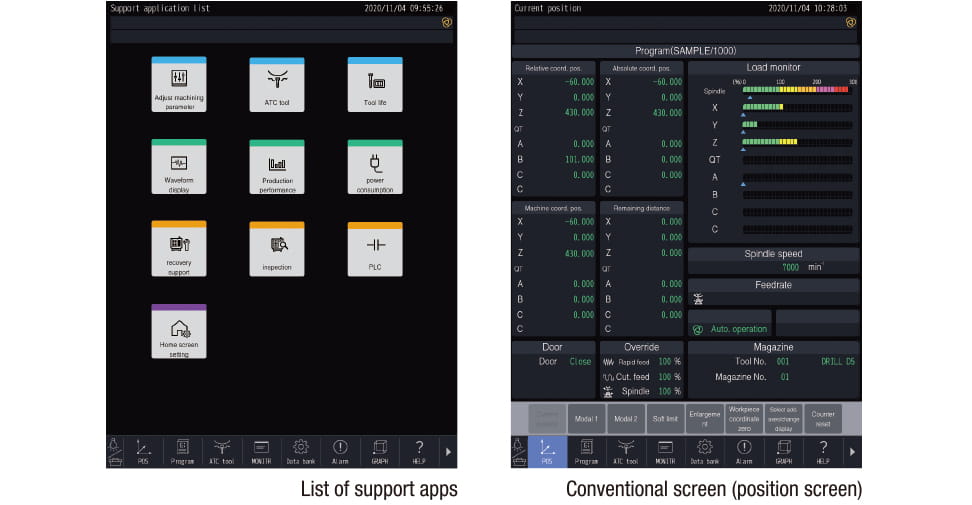

Es posible el manejo intuitivo con nuevas aplicaciones y una pantalla táctil de panel vertical. Las funciones relevantes están agrupadas de acuerdo a su finalidad, por ejemplo, la configuración y el mecanizado, dando lugar a un manejo eficiente. Se visualizan los estados de producción y operativos, permitiendo una comprensión más rápida. Es posible eliminar las operaciones improductivas durante la configuración, el ajuste del mecanizado, la producción y el proceso de recuperación, dando lugar a una eficiencia de trabajo y una velocidad de operación mejoradas.
La información necesaria para la producción, por ejemplo, el contador de piezas y la vida útil de la herramienta, se recoge en la pantalla de inicio. Se proporcionan teclas de acceso directo para las pantallas de uso frecuente, que podrá abrir así con un solo toque.
La facilidad de uso se ha mejorado considerablemente agrupando las funciones relevantes, creando nuevas aplicaciones de soporte que son intuitivas con una manejabilidad y visibilidad mejoradas, proporcionando útiles accesorios (calculadora, libreta de notas, visor de archivos, etc.) y haciendo que la operación en pantallas convencionales sea posible en un panel táctil.
Especificaciones
Especificaciones de producto
| Artículo | S300Xd1 S300Xd1 RD *9 S300Xd1-5AX S300Xd1-5AX RD *9 |
S500Xd1 S500Xd1 RD *9 S500Xd1-5AX S500Xd1-5AX RD *9 |
S700Xd1 S700Xd1 RD *9 S700Xd1-5AX S700Xd1-5AX RD *9 |
||
|---|---|---|---|---|---|
| Unidad CNC | [S300Xd1/S500Xd1/S700Xd1] CNC-D00 [S300Xd1-5AX/S500Xd1-5AX/S700Xd1-5AX] CNC-D00v(DB) |
||||
| Desplazamientos | eje X [mm (pulgada)] | 300 (11.8) | 500 (19.7) | 700 (27.6) | |
| eje Y [mm (pulgada)] | 400 (15.7) | ||||
| eje Z [mm (pulgada)] | 300 (11.8) | ||||
| Distance between table top and spindle nose end [mm (pulgada)] | 180 - 480 (7.1 - 18.9) | ||||
| Mesa | tamaño del área de trabajo [mm (pulgada)] | 600 x 400 (23.6 x 15.7) | 800 x 400 (31.5 x 15.7) | ||
| Máx. capacidad de carga (uniforme) [kg (lbs)] |
250 [300 *6] (551 [661 *6]) |
250 [400 *6] (551 [881 *6]) |
|||
| Husillo | Velocidad del husillo [min-1] |
especificación de 10,000min-1 : 1 - 10,000, Especificación de alto par 10,000min-1 (Opcional) : 1 - 10,000, especificación de 16,000min-1 (Opcional) : 1 - 16,000, especificación de 27,000min-1 (Opcional) : 1 - 27,000 |
|||
| Velocidad durante el roscado [min-1] | MÁX. 6,000 (especificación de 27,000min-1 : MÁX. 8,000) | ||||
| Orificio roscado | 7/24 roscado No.30 | ||||
| Sistema de contacto dual BT (BIG PLUS) | Opcional | ||||
| Refrigerante a través del husillo (CTS) | Opcional (CTS no puede seleccionarse para modelos de especificación 27,000 min-1) | ||||
| Velocidad de avance | Velocidad de avance rápido (área XYZ) [m/min (pulgada/min)] |
50 x 50 x 56 (1,969 x 1,969 x 2,205) | |||
| Avance de corte [mm/min (pulgada/min)] |
X,Y,Z: 1 - 30,000 ( 0.04 - 1,181) *7 | ||||
| Unidad ATC | Tipo de vástago de herramienta | MAS-BT30 | |||
| Tipo de perno de tracción*4 | MAS-P30T-2 | ||||
| Capacidad de almacén de herramientas [uds] | 14/21 | 14/21/28 | |||
| Máx. longitud herramienta [mm (pulgada)] | 160 (6.3) [21 herramientas] 250 (9.8) [14 herramientas] |
250 (9.8) | |||
| Máx. diámetro herramienta [mm (pulgada)] | ø110 (4.3) | ||||
| Máx. peso herramienta [kg (lbs)]*1 | 3.0 (6.6) [4.0 (8.8) *10]/herramientas, (PESO TOTAL HERRAMIENTA: 25 (55.1) para 14 herramientas, 35 (77.2) para 21 o 28 herramientas) |
||||
| Método de selección de herramienta | Método del atajo aleatorio | ||||
| Tiempo de cambio de herramienta *5 | herramienta a herramienta [s] | 0.6 / 0.7 (14 o 21 herramientas / 28 herramientas) | |||
| viruta a viruta [s] | 1.2 / 1.3 (14 o 21 herramientas / 28 herramientas) | ||||
| Motor eléctrico | Motor principal husillo (10 min/continuo)[kW] *2 |
especificación de 10,000min-1 : 10.1/7.0, Especificación de alto par 10,000min-1 (Opcional) : 12.8/9.2, especificación de 16,000min-1 (Opcional) : 7.4/5.1, especificación de 27,000min-1 (Opcional) : 8.9/6.3 |
|||
| Motor de avance del eje [kW] | X,Y: 1.0 / Z: 2.0 | ||||
| Fuente de alimentación | Suministro de alimentación | 200 a 230 V AC ± 10 %, trifásico, 50/60 Hz ± 2 % | |||
| Capacidad de potencia (continua) [kVA] | especificación de 10,000min-1 : 9.5, Especificación de alto par 10,000min-1 (Opcional) : 10.4, especificación de 16,000min-1 (Opcional) : 9.5, especificación de 27,000min-1 (Opcional) : 9.5 |
||||
| Suministro de aire | presión de aire regular [MPa] | 0.4 - 0.6(valor recomendado : 0.5MPa)*8 | |||
| caudal requerido [l/min] | 45 (especificación de 27,000min-1 :115) | ||||
| Dimensiones de la máquina | Altura [mm (pulgada)] | 2,498 (98.4) | |||
| Espacio requerido en el suelo *11 [con puerta de unidad de control abierta] [mm (pulgada)] |
1,080 × 2,106 [2,944] (42.5 × 82.9[115.9]) |
1.560 × 2,026 [2,864] (61.4 × 79.8[112.8]) |
2,050 × 2,026 [2,864] (80.7 × 79.8[112.8]) |
||
| Peso [kg (lbs)] | 2,350 (5,181) | 2,400 (5,292) | 2,550 (5,622) | ||
| Precisión*3 | Precisión de posicionamiento de eje bidireccional (ISO230-2:1988) [mm (pulgada)] |
0.006 - 0.020 (0.00024 - 0.00079) | |||
| Repetibilidad de posicionamiento de eje bidireccional (ISO230-2:2014) [mm (pulgada)] |
Menos de 0.004 (0.00016) | ||||
| Puerta frontal | 2 puertas | ||||
| Standard accessories | Manual de instrucciones (1 juego de DVD), pernos de nivelación (4 uds), placa de nivelación (4 uds) | ||||
- *1 El peso real de la herramienta difiere dependiendo de la configuración y del centro de gravedad. Las figuras aquí mostradas son únicamente para referencia.
- *2 La salida del motor del husillo difiere dependiendo de la velocidad del husillo.
- *3 Medido en cumplimiento de las normas ISO y los estándares de Brother. Póngase en contacto con su distribuidor local para saber más detalles.
- *4 Las especificaciones de Brother se aplican a los pernos de tracción para CTS.
- *5 Medido en cumplimiento de las normas JIS B6336-9 y MAS011-1987.
- *6 Se requiere un ajuste de los parámetros. (El ajuste de la aceleración y la velocidad de posicionamiento también se modifican de acuerdo al peso).
- *7 Cuando se utiliza el modo de alta precisión B.
- *8 La presión regular del aire varía dependiendo de las especificaciones de la máquina, los detalles del programa de mecanizado y el uso de equipos periféricos. Ajuste una presión superior al valor recomendado.
- *9 La máquina debe estar equipada con un dispositivo de detección de cambio de posición dependiendo del destino del envío. Las máquinas equipadas con un dispositivo de detección de cambio de posición vienen con las letras "RD" al final del nombre del modelo.
- *10 Es necesario modificar el ajuste de parámetros. (El tiempo de indexación de la herramienta cambiará).
- *11 El valor no incluye el depósito del refrigerante.
| Modelo CNC | CNC-D00《S300Xd1/S500Xd1/S700Xd1》 | |
|---|---|---|
| Ejes de control | 5 ejes (X, Y, Z, 2 ejes adicionales) | |
| Ejes controlados simultáneamente | Posicionamiento | 5 ejes (X, Y, Z, 2 ejes adicionales) |
| Interpolación |
Lineal : 4 ejes (X, Y, Z, 1 ejes adicionales) Circular : 2 ejes Helicoidal/cónico : 3 ejes (X, Y, Z) |
|
| Incremento mínimo de entrada | 0.001mm, 0.0001 pulgada, 0.001 grados. | |
| Máx. dimensión programable | ±999999.999mm, ±99999.9999 pulgadas | |
| Mostrar | Pantalla táctil LCD en color de 15 pulgadas | |
| Capacidad de memoria | 500 Mbytes, 3 Gbytes (opcional) (Capacidad total del programa y el banco de datos) |
|
| Comunicación externa | Interfaz de memoria USB, Ethernet, RS232C (opcional) | |
| N.º de programas registrables | 4,000 (Capacidad total del programa y el banco de datos) | |
| Formato de programa | Lenguaje NC, lenguaje de programación conversacional (modificado por parámetro) Conversión disponible del programa de lenguaje conversacional al programa de lenguaje NC |
|
| Modelo CNC | CNC-D00v(DB)《S300Xd1-5AX/S500Xd1-5AX/S700Xd1-5AX》 | |
|---|---|---|
| Ejes de control | 5 ejes (X, Y, Z, 2 ejes adicionales) | |
| Ejes controlados simultáneamente | Posicionamiento | 5 ejes (X, Y, Z, 2 ejes adicionales) |
| Interpolación |
Linear : 5 ejes (X, Y, Z, 2 ejes adicionales) Circular : 2 ejes Helical/Conical: 4 ejes (3 ejes lineales + 1 eje adicional, 2 ejes lineales + 2 ejes adicionales) |
|
| Incremento mínimo de entrada | 0.0001 mm, 0.00001 pulgada, 0.0001 grados. | |
| Máx. dimensión programable | ±999999.9999 mm, ±99999.99999 pulgada | |
| Mostrar | Pantalla táctil LCD en color de 15 pulgadas | |
| Capacidad de memoria | 3GB (Capacidad total del programa y el banco de datos) | |
| Comunicación externa | USB memory interface, Ethernet, RS232C (opcional) | |
| N.º de programas registrables | 4,000 (Capacidad total del programa y el banco de datos) | |
| Formato de programa | Lenguaje NC * Lenguaje de programación conversacional no disponible |
|
- * Los "Ejes de control" y los "Ejes controlados simultáneamente" indican el número máximo de ejes, que cambiará dependiendo del destino del envío o de las especificaciones de la máquina.
- * Ethernet es una marca registrada de Xerox Corporation en los Estados Unidos.
| Operación | Funcionamiento de prueba (Dry run) Bloqueo de máquina Reinicio del programa Corrección de avance rápido Corrección de avance de corte NC functions Captura de pantalla Nivel de operación Tecla de señal de entrada externa Teclas de acceso directo < opcional > |
|
|---|---|---|
| Programación | Absoluto/ incremental Pulgadas / métrico Ajuste de sistema de coordenadasbr> Esquina C/esquina R Rotación de coordenadas Roscado sincronizado Subprograma Pantalla gráfica |
|
| Medición | Medición de longitud de herramienta *1 Medición de longitud de herramienta |
|
| Alta velocidad y alta precisión | Ajuste de parámetros de mecanizado Modo de alta precisión AIII Modo de alta precisión BI (fluido de arrefecimento 160 bloques) Compensación del juego < opcional > |
|
| Vigilancia | Vigilancia carga de mecanizado Vigilancia de herramienta ATC Predicción de sobrecarga Visualización de forma de onda / salida de forma de onda a tarjeta de memoria Compensación por distorsión térmica automática (ejes X, Y y Z) Visualización de rendimiento de producción Vida útil de la herramienta / herramienta de repuesto |
|
| Mantenimiento | Función de retorno de roscado Registro de estado Registro de alarmas Registro de operación Aviso de mantenimiento Medición de resistencia de aislamiento del motor Filtro de lavado de herramientas con detección de atasco del filtro Encóder sin baterías Prueba de carga de freno |
|
| Automático/red | Remoto por ordenador OPC UA Notificación automática PLC integrado (LD/ST/FBD) < opcional > |
|
| Ahorro energético | Apagado automático Modo pausa Apagado automático del refrigerante Apagado automático de luz de trabajo Apagado retardado de limpieza de virutas |
|
| Aplicaciones de soporte | Ajustar parámetros de máquina Herramienta ATC Vida útil de herramienta Visualización de forma de onda Rendimiento de producción Ahorro energético/Consumo de energía Soporte de recuperación Inspección PLC |
|
| Accesorios | Visor de archivos Cuaderno de notas Calculadora Acceso directo al registro Apagado de pantalla |
|
| Funciones limitadas al lenguaje NC | Menú de programación Sistema de coordenadas local Sistema de coordenadas de pieza ampliado Posicionamiento unidireccional Avance por tiempo inverso Entrada de datos programable Compensación de longitud de herramienta Compensación de herramienta de corte Escalado Imagen espejo Llamada externa a subprograma Macro Operación de cinta/operación de carga en FTP Función de omisión múltiple < opcional > |
|
| Funciones limitadas al lenguaje de programación conversacional | Programa de operación Programa de secuencias Selección automática de herramienta Ajuste automático de condición de corte Ajuste automático de compensación de longitud de herramienta Ajuste automático de compensación de herramienta de corte Cálculo automático de entrada de número desconocido Control de solicitudes de mecanizado |
|
- *1 Measuring instrument needs to be prepared by users.
- *2 When the submicron command is used, changing to the conversation program is disabled.
- *3 Hay restricciones en el eje de configuración.
- *4 Disponible únicamente en el S300Xd1-5AX/S500Xd1-5AX/S700Xd1-5AX
- *5 Estándar en modelos con control simultáneo en 5 ejes (-5AX).
