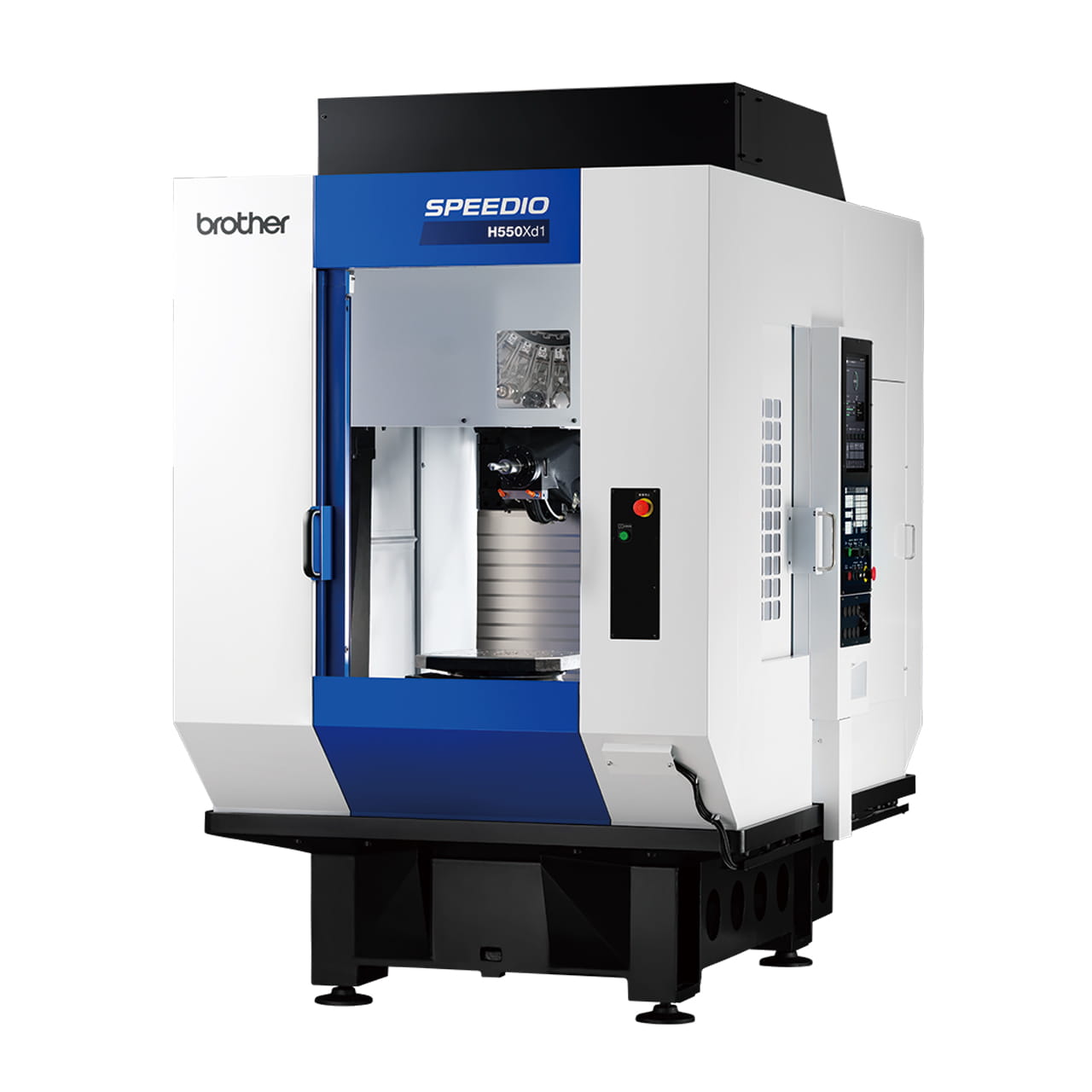

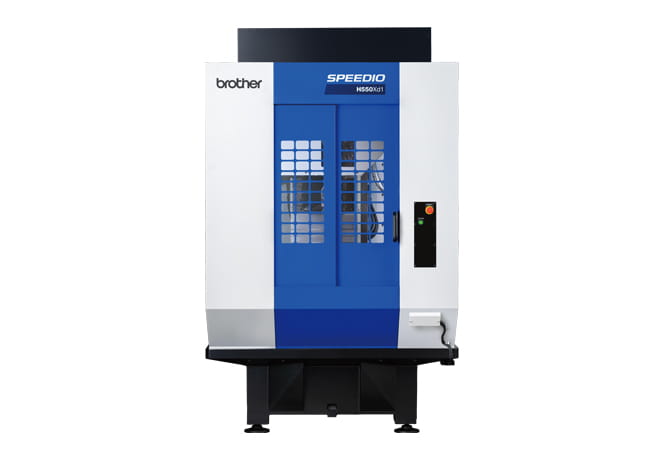

SPEEDIO H550Xd1
Centro compacto de mecanizado horizontal
- Desplazamientos [mm (pulgada)]: X: 550 (21,7) Y: 400 (15,7) Z: 400 (15,7)
- Desplazamientos (grados): B: 360
- Velocidad máx. del husillo (min-1): 12.000/ (Opcional) 20.000/ (Opcional) 10.000 de alto torque
- Capacidad de almacén de herramientas (uds): 30
[ Centro de maquinado compacto horizontal BT30 ]
Modelo horizontal compacto de 4 ejes con amplia área del dispositivo
Ofrece alta productividad
en el maquinado de piezas grandes o largas
Información
Resumen

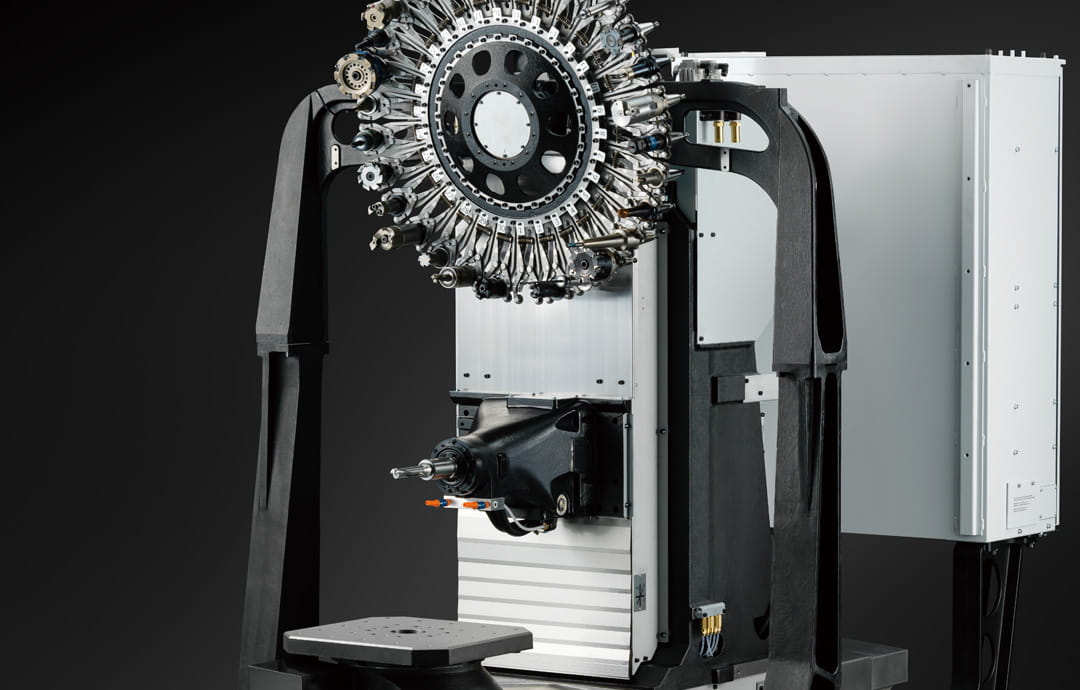

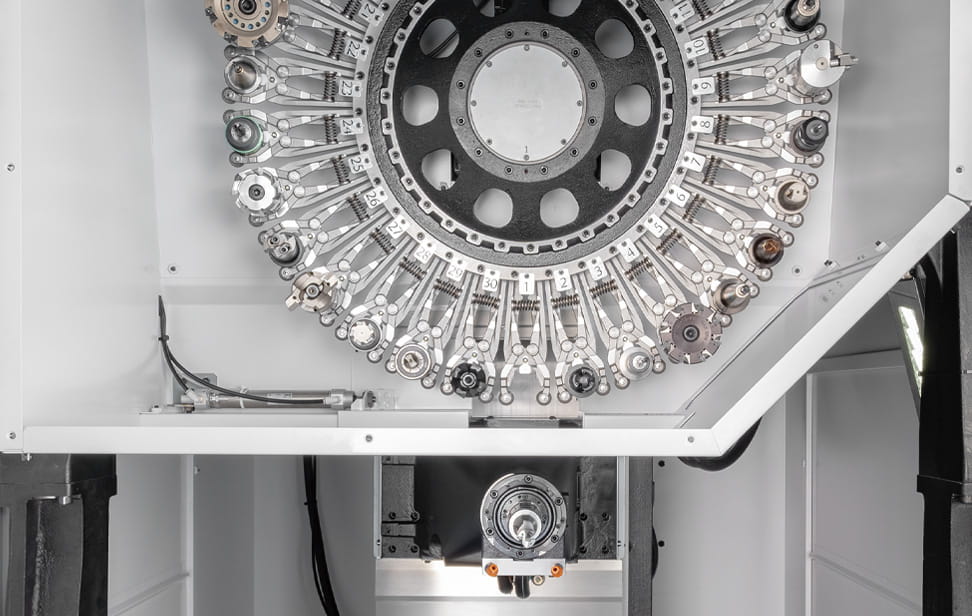

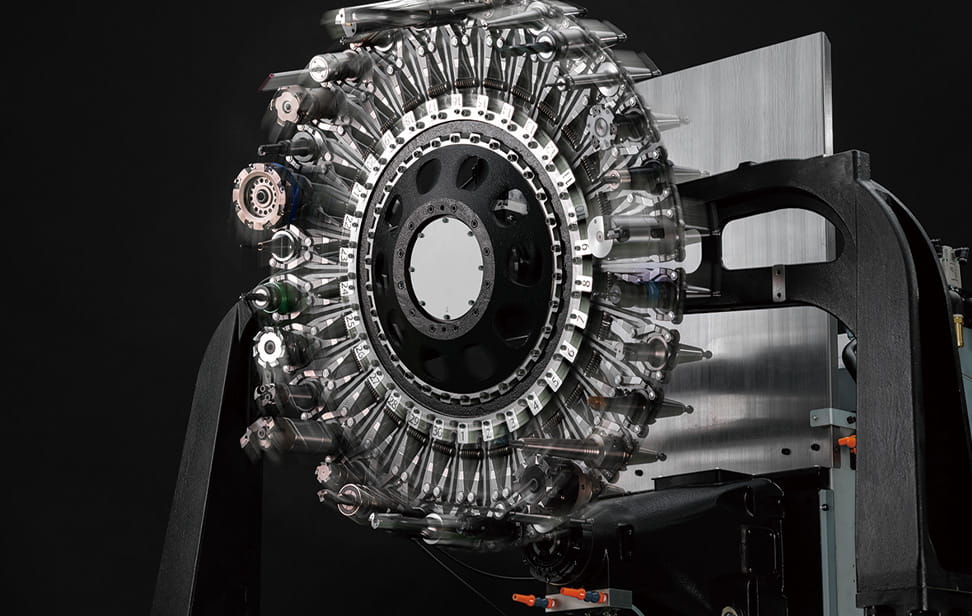

Centro de mecanizado horizontal de alta productividad que utiliza un husillo BT30 y está equipado con un amplio espacio para el utillaje,
almacén de 30 herramientas y mesa de eje B de alta velocidad

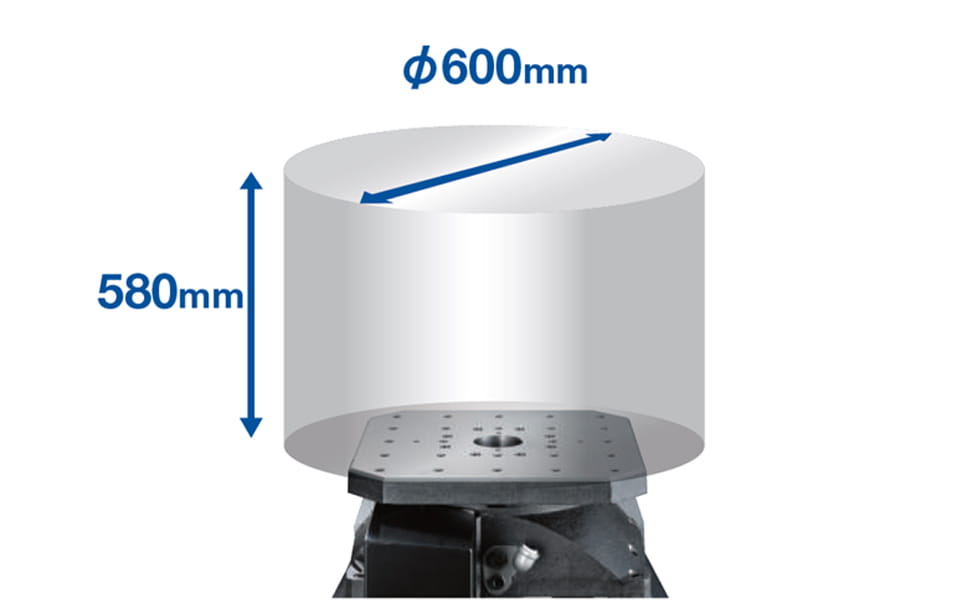

Esto permite el mecanizado de piezas de mayor tamaño/longitud, que no era posible en máquinas BT30 convencionales.
Puede expandirse hasta ø800 mm moviendo la herramienta a una posición segura, etc. *2
Esto permite montar una pieza grande o larga.
*1. Se crea un área de interferencia que depende de la longitud o el diámetro de la herramienta.
*2. La herramienta debe moverse a una posición segura cuando el eje B gira o cuando la longitud de la herramienta está restringida.
*3. Dimensiones incluido el depósito de refrigerante
*4. En comparación con el CM horizontal BT40 con desplazamientos equivalentes

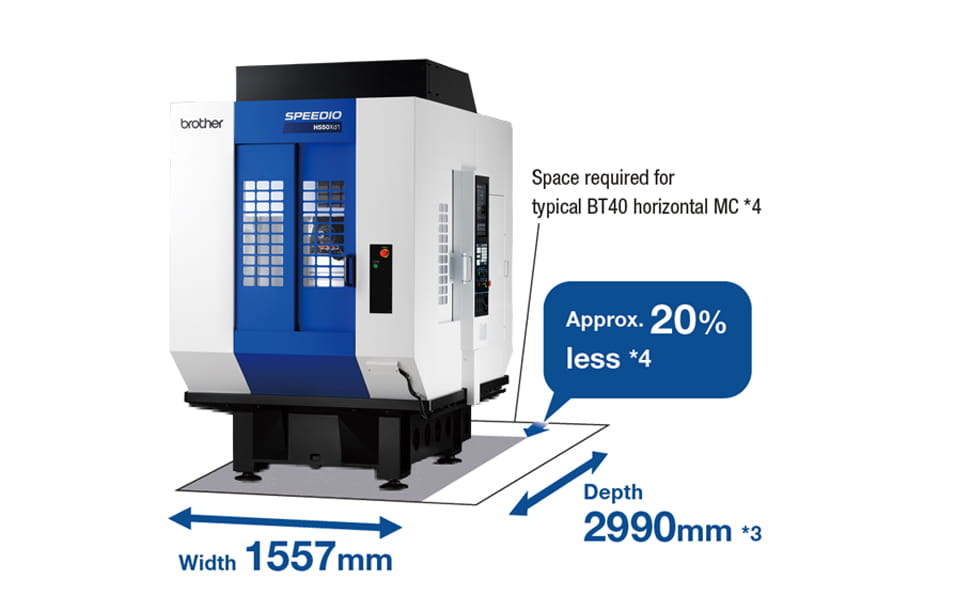

Espacio de instalación
4,7 m2 *3
El tamaño de la mesa es de 400 x 400 mm, y su máxima capacidad de carga es de 400 kg. Esto permite manipular una pieza pesada o un utillaje al tiempo que se mantiene un rendimiento de alta velocidad.
Velocidad de rotación del eje B
100 min-1
Capacidad de carga
Máx. 400 kg
Admite una longitud de herramienta máxima de 250 mm, un diámetro de herramienta máximo de 125 mm y un peso de herramienta máximo de 4 kilos, permitiendo diversos mecanizados, incluido el de piezas de mayor longitud.
Velocidad de rotación del eje B
100 min-1
Máx. longitud de herramienta 250 mm
Máx. diámetro de herramienta 125 mm*5
Máx. peso de herramienta 4 kg
*5. Al fijar una herramienta adyacente, el diámetro total de una herramienta y su herramienta adyacente debe ser inferior a 130 mm.
Se ha conseguido una alta productividad excepcional al utilizar las ventajas del desarrollo integrado de máquina/control numérico,
por ejemplo, el husillo de rápida aceleración/deceleración, una operación más rápida y optimizada de cambio de herramienta, así como una función de estimación de la inercia.
Tiempo de arranque/parada del husillo
0,15 s o inferior *1
*1. Valor de especificación de alto par
Tiempo de cambio de herramienta
Tool - Tool: 1,3 s
Viruta - Viruta: 2,7 s
Se evita el tiempo improductivo al realizar simultáneamente el cambio de herramientas y el indexado del eje B.
Además, el mecanizado puede realizarse únicamente mediante el par de retención con el motor, sin utilizar el mecanismo de enclavamiento, dependiendo de la carga de mecanizado.
Tiempo de indexado de la mesa del eje B *2
0→90° 1,0 s
0→180° 1,1 s

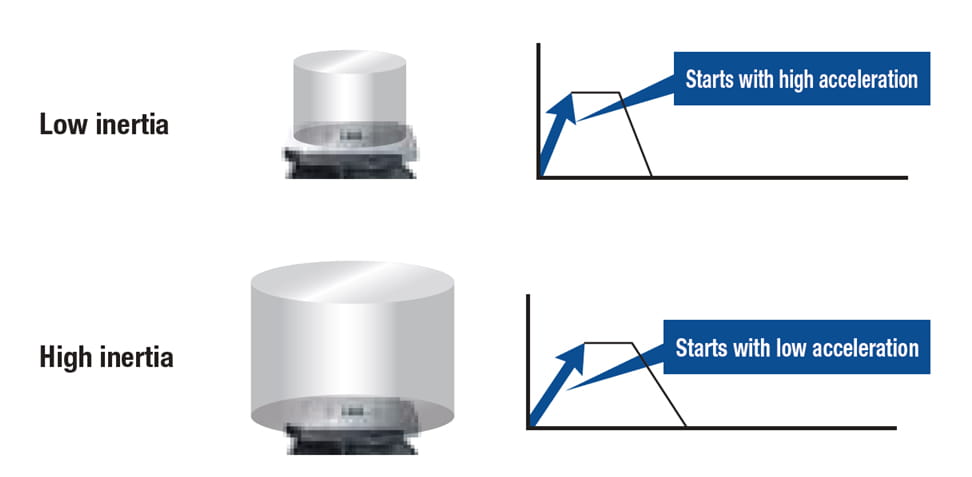

*2 Valor en el modo inercial estándar
*3. Es necesario modificar el ajuste de parámetros.
Equipado con una función de procesamiento de medición original que reduce el número de mediciones reales mediante un palpador de acuerdo con el tamaño del desplazamiento.
Esto elimina la necesidad de la operación de precalentamiento, minimizando los efectos en la productividad para lograr un maquinado de alta precisión.

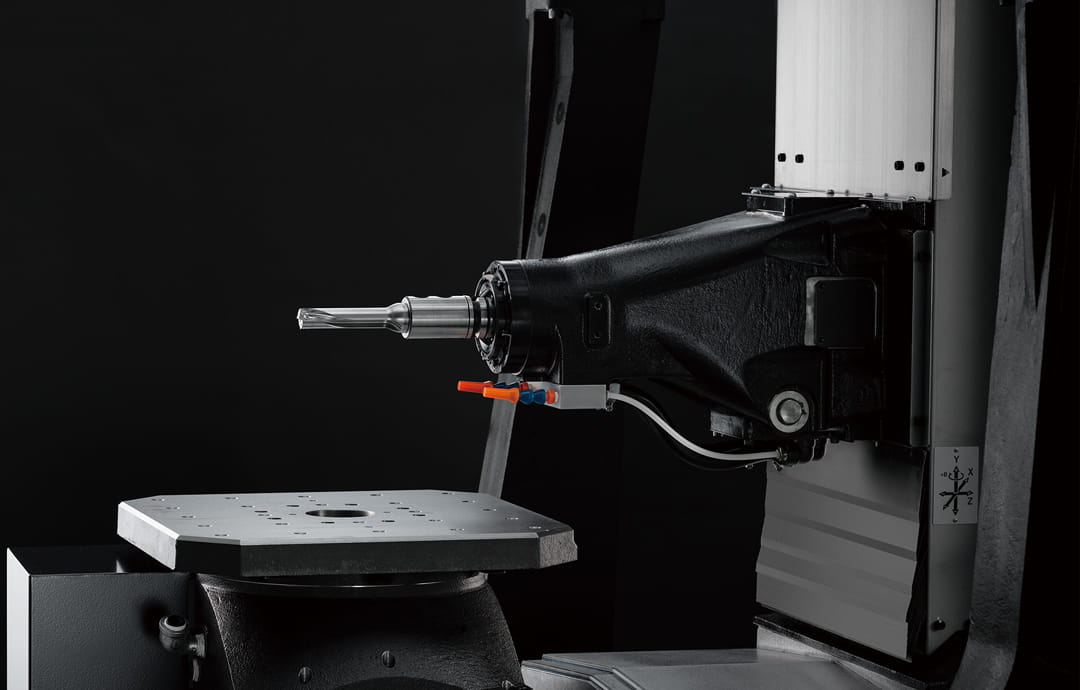

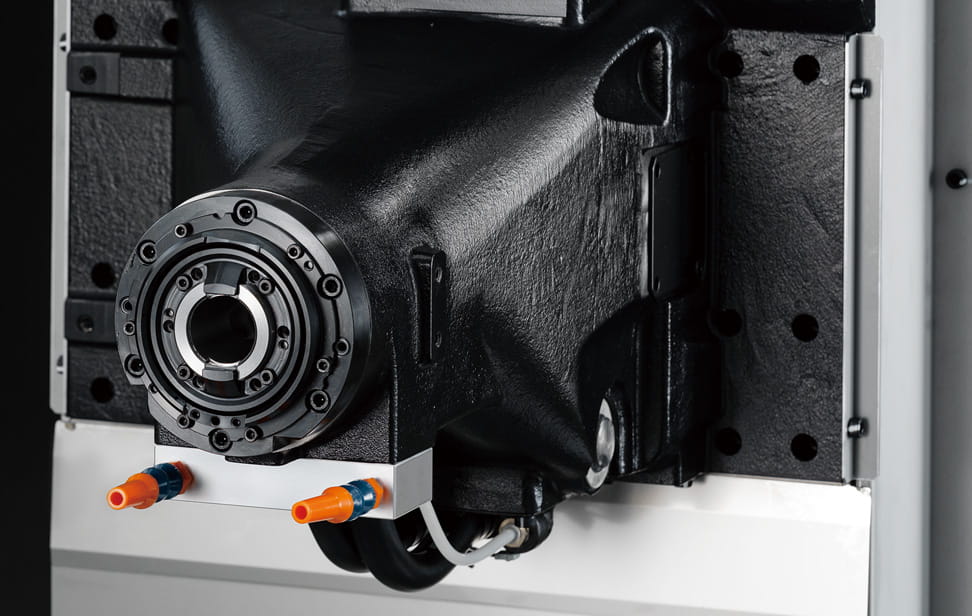

La máquina está equipada con un motor de husillo de alta potencia y eficiencia, incluido un motor de husillo estándar de nuevo desarrollo de 12.000 min-1, así como un husillo de alta rigidez recién desarrollado.

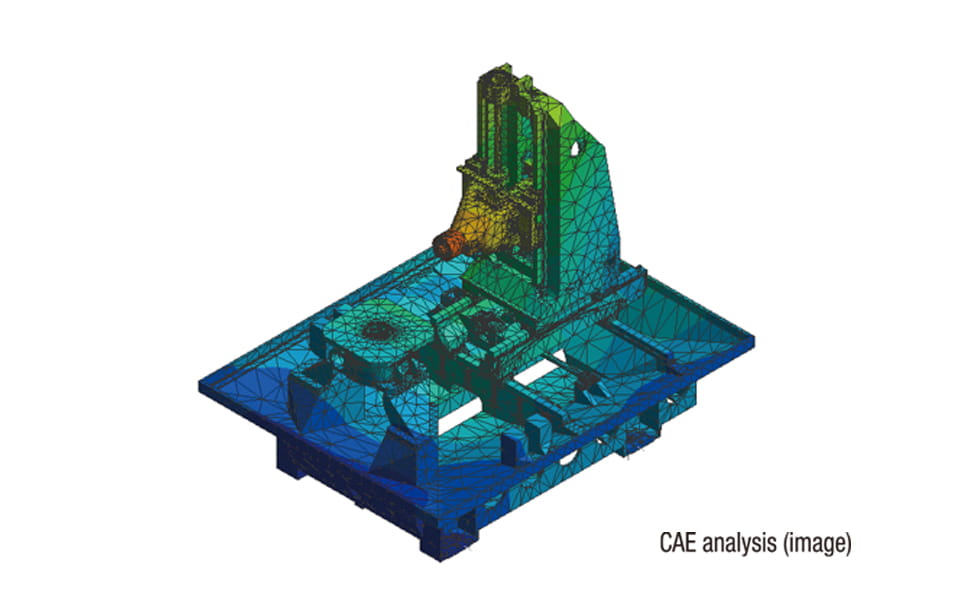

Las tecnologías de análisis CAE acumuladas durante el desarrollo de la serie SPEEDIO han conseguido tanto una alta velocidad como una alta rigidez de la máquina.
La máquina demuestra unas excelentes capacidades de mecanizado, al admitir un sistema de refrigerante de alta presión a 7 MPa, y está equipado con una mesa de eje B con un alto par de sujeción.
La máquina está equipada con un motor del husillo de alta potencia y alta eficiencia, que incluye un motor del husillo de 20.000 min-1 recientemente desarrollado, y un husillo de alta rigidez recientemente desarrollado.
Las tecnologías de análisis CAE acumuladas a través del desarrollo de la serie SPEEDIO han logrado tanto alta velocidad como alta rigidez de la máquina.
La máquina demuestra altas capacidades de maquinado, ya que admite un sistema de refrigerante de alta presión de 7 MPa y está equipada con una mesa del eje B con alto torque de sujeción.

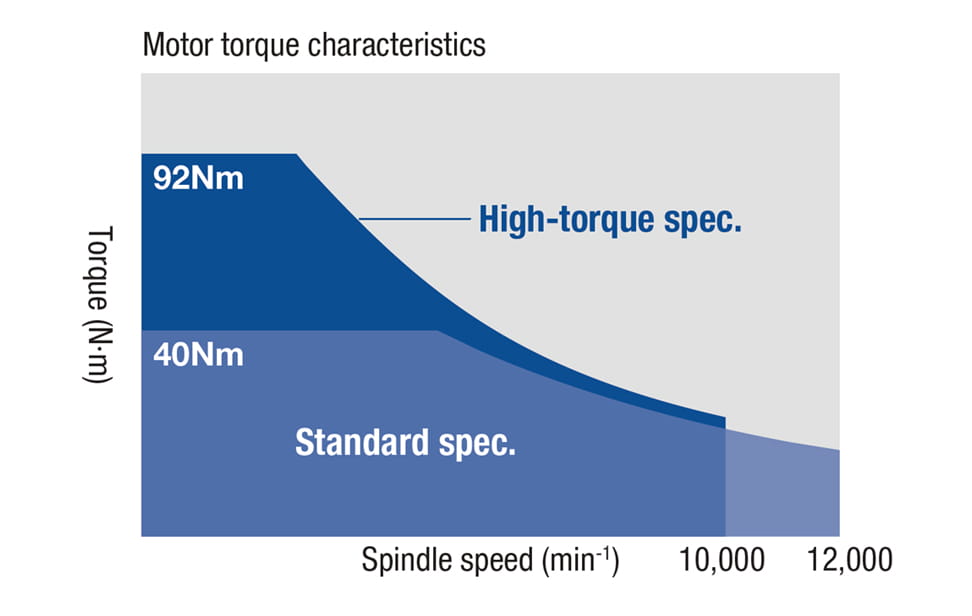

Especificación de alto torque. (opcional)
Torque máx.: 92 N·m
Potencia máx.: 26,2 kW
Especificación de 20.000 min-1 (opcional)
Torque máx.: 27 N·m
Potencia máx.: 15,4 kW
Especificación de 12.000 min-1 (estándar)
Torque máx.: 40 N·m
Potencia máx.: 18,9 kW

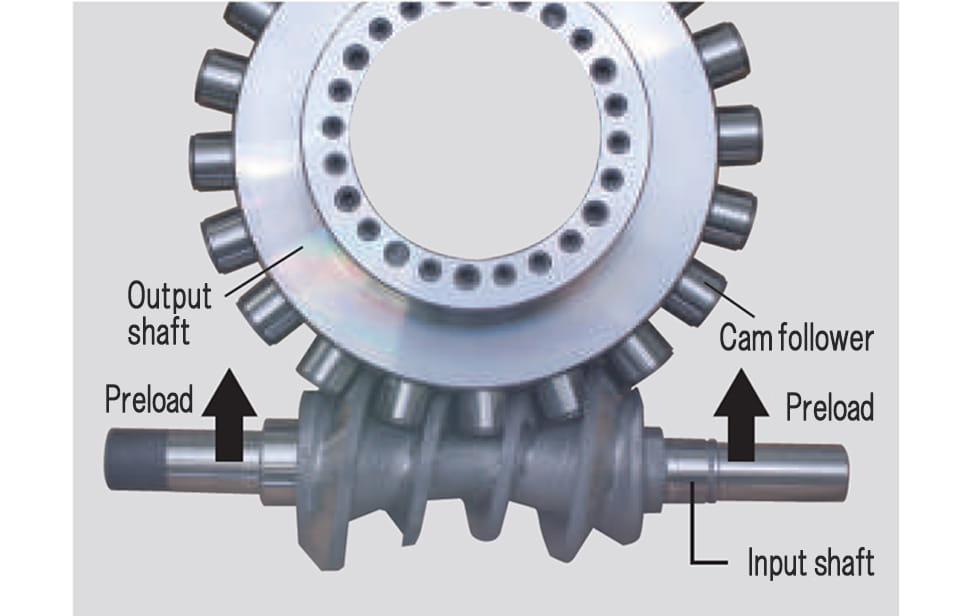

Se utiliza un mecanismo de leva de rodillos para la mesa del eje B. El mecanismo de sujeción mecánica más el mecanismo de sujeción por servo proporciona un alto torque de sujeción. Esto permite que la máquina demuestre altas capacidades de maquinado en el maquinado de alta carga.
Torque de sujeción del eje B
670 N·m *1
El ajuste de vibración analiza los datos de forma de onda mediante una aplicación de PC para sugerir la velocidad del husillo recomendada. Las condiciones de corte óptimas impulsan el desempeño de maquinado al máximo.
La opción CTS se puede seleccionar entre 3 MPa o 7 MPa. Con esta opción, la máquina puede operar a su máximo potencial en el barrenado de alta velocidad o barrenado profundo.
*2. La opción CTS a 7 MPa está disponible solo para la especificación BBT.
Es posible eliminar las operaciones improductivas durante la configuración, el ajuste del mecanizado, la producción y el proceso de recuperación, dando lugar a una eficiencia de trabajo y una velocidad de operación mejoradas.
Se ha mejorado la facilidad de manejo al localizar el panel de operación al lado de la máquina.

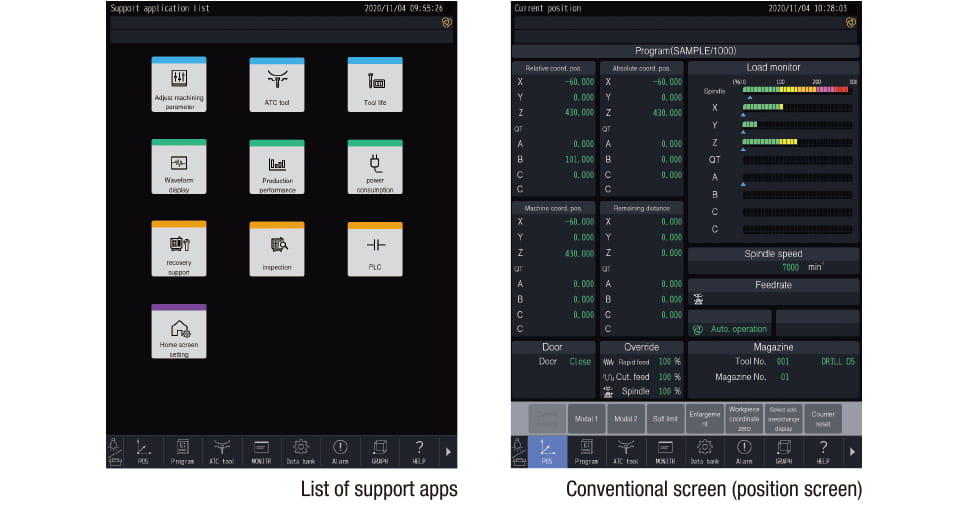

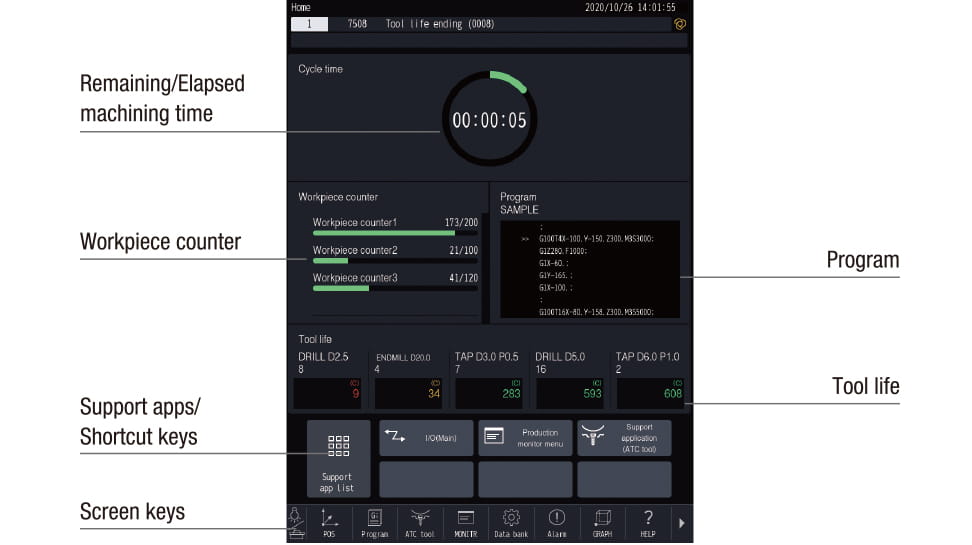

Es posible una operación intuitiva con las aplicaciones y la pantalla de panel táctil vertical. Las funciones relevantes se agrupan según su propósito, como la preparación y el maquinado, lo que conduce a una operación eficiente. Los estados de producción y operación se visualizan, lo que permite una comprensión más rápida. Es posible una operación optimizada en los procesos de preparación, ajuste de maquinado, producción y recuperación, lo que conduce a una mejor eficiencia de trabajo y grado de utilización.
Soporte de preparación
Equipada con funciones para realizar fácilmente la preparación, como una aplicación de herramienta ATC que permite realizar todas las configuraciones de la herramienta del magacín en una sola pantalla, programación por menú que le permite crear programas NC siguiendo las instrucciones en la pantalla y una función de ayuda en pantalla.
Soporte de ajuste de maquinado
Equipada con funciones para realizar fácilmente el ajuste de maquinado óptimo para mejorar la productividad, como una aplicación de ajuste de parámetros de maquinado que le permite ajustar fácilmente los parámetros de acuerdo con los detalles de maquinado y una función de guardado y pantalla de forma de onda de carga de maquinado.
Soporte de producción
Equipada con funciones para mejorar el grado de utilización, como el monitoreo de herramientas en tiempo real para eliminar defectos, la visualización del desempeño de producción, el consumo de energía, etc., como un gráfico, y funciones de PLC/red para cumplir con los requisitos de equipo periférico y automatización.
Soporte de recuperación
Equipada con funciones para prevenir fallas o garantizar una recuperación rápida, como el aviso de tiempo de mantenimiento, la visualización de detalles cuando ocurre una alarma y la guía para el trabajo de recuperación e inspección.
Especificaciones
Especificaciones de producto
H550Xd1
Máx. velocidad del husillo [min⁻¹]
12.000 / (Opcional) 20.000 / (Opcional) 10.000 de alto torque
Desplazamientos [mm (pulgada)]
X: 550 (21,7) Y: 400 (15,7) Z: 400 (15,7) B(grados): 360
Capacidad de almacenamiento de herramientas [uds]
30
Velocidad de avance rápido (área XYZ) [mm/min (pulgada/min)]
50 x 50 x 56 (1.969 x 1.969 x 2.205)
Avance de indexado [min⁻¹]
100
Espacio requerido en el suelo [mm (pulgada)]
1.557 x 2.743 [3.581] (61,3 x 108,0 [141,0])
Husillo de contacto dual BT (BIG PLUS)
Opcional
Refrigerante a través del husillo (CTS)
Opcional
| Elemento | H550Xd1 / H550Xd1 RD *8 | ||
|---|---|---|---|
| Unidad CNC | CNC-D00 | ||
| Desplazamientos | Eje X [mm (pulgada)] | 550 (21,7) | |
| Eje Y [mm (pulgada)] | 400 (15,7) | ||
| Eje Z [mm (pulgada)] | 400 (15,7) | ||
| Eje B [grados] | 360 | ||
| Distancia entre la superficie de la mesa y el centro del husillo [mm (pulgada)] | 100 - 500 (3,9 - 19,7) | ||
| Distancia entre el centro de la mesa y la nariz del husillo [mm (pulgada)] | 150 - 550 (5,9 - 21,7) | ||
| Mesa | Dimensiones del área de trabajo [mm (pulgada)] | 400 (15,7) x 400 (15,7) | |
| Capacidad máx. de carga [kg (lbs)] | 400 (882)*12 | ||
| Inercia máx. de carga de la mesa [kg·m2(lb·pulgada2)] |
3,4 (11.618) [5,4 (18.453)*10] | ||
| Husillo | Velocidad del husillo [min-1] *13 | Especificaciones de 12.000 min-1: 1 - 12.000 Especificaciones de alto torque de 10.000 min-1 (opcional): 1-10.000 Especificaciones de 20.000 min-1 (Opcional): 1 - 20.000 |
|
| Velocidad durante el roscado [min-1] | MÁX. 6.000 | ||
| Barreno cónico | Cónico 7/24 No.30 | ||
| Husillo de contacto dual BT (BIG-PLUS) | Opcional | ||
| Refrigerante a través del husillo (CTS) | Opcional | ||
| Velocidad de avance | Velocidad de avance rápido (área XYZ) [m/min (pulgada/min)] |
50 x 56 x 56 (1.969 x 2.205 x 2.205) | |
| Velocidad de avance de corte [mm/min (pulgada/min)] |
Ejes X, Y, Z: 1 - 30.000 (0,04 - 1.181) *7 | ||
| Velocidad de avance de indexación (B) [min-1] | 100 (85 *10) | ||
| Unidad ATC | Tipo de cono de la herramienta | MAS-BT30 | |
| Tipo de perno de retención*4 | MAS-P30T-2 | ||
| Capacidad del magacín de herramientas [pzas.] | 30 | ||
| Longitud máx. de herramienta [mm (pulgada)] | 250 (9,8) | ||
| Diámetro máx. de herramienta [mm (pulgada)] | 125 (4,9)*11 | ||
| Peso máx. de herramienta [kg (lbs)]*1 | 4,0 (8,8) / herramienta, (PESO TOTAL DE HERRAMIENTA: 50 (110,2)) | ||
| Método de selección de herramienta | Método de atajo aleatorio | ||
| Tiempo de cambio de herramienta *5 | Tool to Tool [seg.] | 1,3 *14 | |
| Tiempo de corte a corte [seg.] | 2,7 *14 | ||
| Motor eléctrico | Motor del husillo principal (10 min/continuo) [kW] *2 |
Especificaciones de 12.000 min-1: 10,1/7,0
Especificaciones de alto torque de 10.000 min-1 (opcional): 12,8/9,2 Especificaciones de 20.000 min-1 (Opcional): 7,4/5,1 |
|
| Motor de avance de eje [kW] | Ejes XZ: 1,0, eje Y: 1,8, eje B: 1,8 | ||
| Fuente de poder | Suministro de energía | 200 a 230 V CA ±10%, trifásico, 50/60 Hz ±2% | |
| Capacidad de potencia (continua) [kVA] | 10,4 | ||
| Suministro de aire | Presión de aire nominal [MPa] | 0,4 - 0,6 (valor recomendado: 0,5)*6 | |
| Flujo requerido [L/min] | 45 | ||
| Dimensiones de la máquina | Altura [mm (pulgada)] | 2.497 (98,3) | |
| Espacio requerido en piso*9 [con la puerta de la unidad de control abierta] [mm (pulgada)] |
1.557 x 2.743 [3.581] (61,3 x 108,0 [141,0]) | ||
| Peso [kg (lbs)] | 2.850 (6.284) | ||
| Precisión*3 | Precisión de posicionamiento bidireccional de ejes |
(ISO230-2:1988) | Ejes X, Y, Z: 0,006-0,020 mm (0,00024-0,00079 pulgada) |
| (ISO230-2:2014) | Eje B: 28 seg. o menos | ||
| Repetibilidad de posicionamiento bidireccional de ejes (ISO230-2:2014) [mm (pulgada)] |
Ejes X, Y, Z: Menos de 0,004 mm (0,00016 pulgada), eje B: 16 seg. o menos | ||
| Accesorios estándar | Manual de instrucciones (1 juego en DVD), tornillos niveladores (4 pzas.), placa de nivelación (4 pzas.) | ||
- *1 La longitud máxima de herramienta, el diámetro máximo y el peso máximo están limitados dependiendo de la velocidad del husillo en uso, la configuración, el centro de gravedad, etc. Las cifras mostradas aquí son solo de referencia. Comuníquese con su distribuidor local para obtener más detalles.
- *2 La potencia del motor del husillo difiere dependiendo de la velocidad del husillo.
- *3 Medido en cumplimiento con los estándares ISO y los estándares de Brother. Comuníquese con su distribuidor local para obtener más detalles.
- *4 Las especificaciones de Brother se aplican a los pernos de retención para CTS.
- *5 Medido en cumplimiento con JIS B6336-9 y MAS011-1987.
- *6 La presión de aire nominal varía dependiendo de las especificaciones de la máquina, los detalles del programa de maquinado o el uso de equipo periférico. Ajuste la presión a un valor superior al recomendado.
- *7 Valor al usar el modo de alta precisión B.
- *8 La máquina debe estar equipada con un dispositivo de detección de reubicación dependiendo del destino. Las máquinas equipadas con un dispositivo de detección de reubicación incluyen "RD" al final del nombre del modelo.
- *9 Dimensiones que no incluyen el tanque de refrigerante ni el transportador de virutas.
- *10 Valor en el modo de alta inercia. Es necesario cambiar la configuración de los parámetros.
- *11 Al colocar una herramienta adyacente, el diámetro total de una herramienta y su herramienta adyacente debe ser inferior a 130 mm.
- *12 Al diseñar un dispositivo, preste atención a la inercia máxima de carga de la mesa.
- *13 La especificación de 16.000 min-1 está descontinuada a partir de junio de 2026.
- *14 El ajuste de los parámetros permite una operación a mayor velocidad.
| Modelo CNC | CNC-D00 | |
|---|---|---|
| Ejes de control | 5 ejes (X, Y, Z, 2 ejes adicionales) | |
| Ejes controlados simultáneamente | Posicionamiento | 5 ejes (X, Y, Z, 2 ejes adicionales) |
| Interpolación |
Lineal: 4 ejes (X, Y, Z, 1 eje adicional)
Circular: 2 ejes Helicoidal/Cónico: 3 ejes (X, Y, Z) |
|
| Incremento mínimo de entrada | 0,001 mm, 0,0001 pulgada, 0,001 grados 0,0001 mm, 0,00001 pulgada, 0,0001 grados (opcional) |
|
| Dimensión máx. programable | ±999999,999 mm, ±99999,9999 pulgada ±999999,9999 mm, ±99999,99999 pulgada (opcional) |
|
| Pantalla | Pantalla táctil LCD a color de 15 pulgadas | |
| Capacidad de memoria | 500 Mbytes, 3 Gbytes (opcional) (Capacidad total del programa y banco de datos) | |
| Comunicación externa | Interfaz de memoria USB, Ethernet, RS232C (opcional) | |
| Núm. de programas registrables | 4.000 (Capacidad total del programa y banco de datos) | |
| Formato de programa | Lenguaje NC*Lenguaje conversacional no disponible | |
- * Los "Ejes de control" y los "Ejes controlados simultáneamente" indican el número máximo de ejes, que cambiará dependiendo del destino del envío o de las especificaciones de la máquina.
- * Ethernet es una marca registrada de Xerox Corporation en los Estados Unidos.
| Operación | Funcionamiento de prueba Bloqueo de máquina Reinicio de programa Override de avance rápido Override de avance de corte Edición en segundo plano Captura de pantalla Nivel de operación Tecla de señal de entrada externa Teclas de acceso directo < opcional > |
|
|---|---|---|
| Programación | Absoluto / Incremental Pulgada / Métrico Configuración del sistema de coordenadas Esquina C / Radio R Transformación rotacional Machueleado sincronizado Subprograma Pantalla gráfica |
|
| Medición | Medición automática de pieza *1 Medición de longitud de herramienta |
|
| Alta velocidad y alta precisión | Ajuste de parámetros de maquinado Modo de alta precisión AIII Modo de alta precisión BI (look-ahead 160 bloques) Compensación del juego < opcional > |
|
| Monitoreo | Monitoreo de carga de maquinado Monitoreo de ATC Predicción de sobrecarga Pantalla de forma de onda / Salida de forma de onda a tarjeta de memoria Compensación automática de distorsión térmica (ejes X, Y y Z) Visualización de desempeño de producción Vida útil de la herramienta / Herramienta de repuesto Función de detección de virutas atascadas |
|
| Mantenimiento | Función de retorno de machuelo Registro de estado Historial de alarmas Historial de operación Alerta de mantenimiento Medición de resistencia de aislamiento del motor Filtro de lavado de herramientas con sensor de filtro tapado Encóder sin baterías Prueba de carga de freno |
|
| Automático / Red | Remoto por computadora OPC UA Notificación automática PLC integrado (LD/ST/FBD) < opcional > |
|
| Ahorro de energía | Apagado automático Modo de espera Apagado automático del refrigerante Apagado automático de luz de trabajo Retardo de apagado de lavado de virutas Operación de ahorro de energía de lavado de virutas Modo de ahorro de energía |
|
| Aplicaciones de soporte | Ajuste de parámetros de la máquina Herramienta ATC Vida útil de la herramienta Pantalla de forma de onda Desempeño de producción Ahorro de energía/Consumo de energía Soporte de recuperación Inspección PLC Soporte de maquinado sin precalentamiento Panel de control de software |
|
| Accesorios | Visor de archivos Cuaderno de notas Calculadora Registrar acceso directo Apagado de pantalla |
|
| Funciones limitadas al lenguaje NC | Programación por menú Sistema de coordenadas locales Sistema de coordenadas de pieza ampliado Posicionamiento unidireccional Avance en tiempo inverso Entrada de datos programable Compensación de longitud de herramienta Compensación de herramienta de corte Escalado Imagen espejo Llamada externa a subprograma Macro Operación en modo Tape / Operación de carga por FTP Función de salto múltiple < opcional > |
|
- *1 Para el instrumento de medición, seleccione un palpador opcional o proporcione uno usted mismo.
- *2 Existen restricciones en la configuración de los ejes.

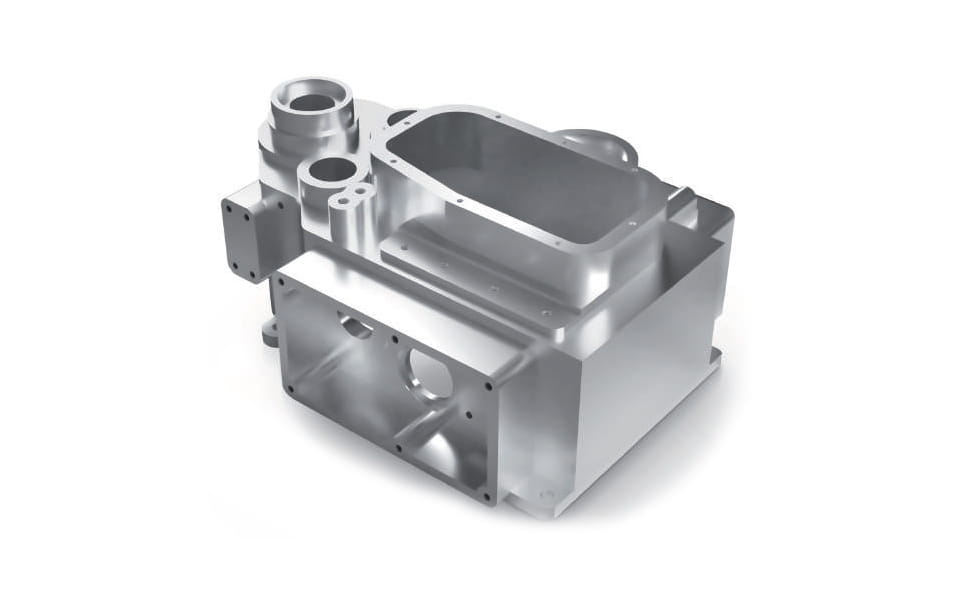

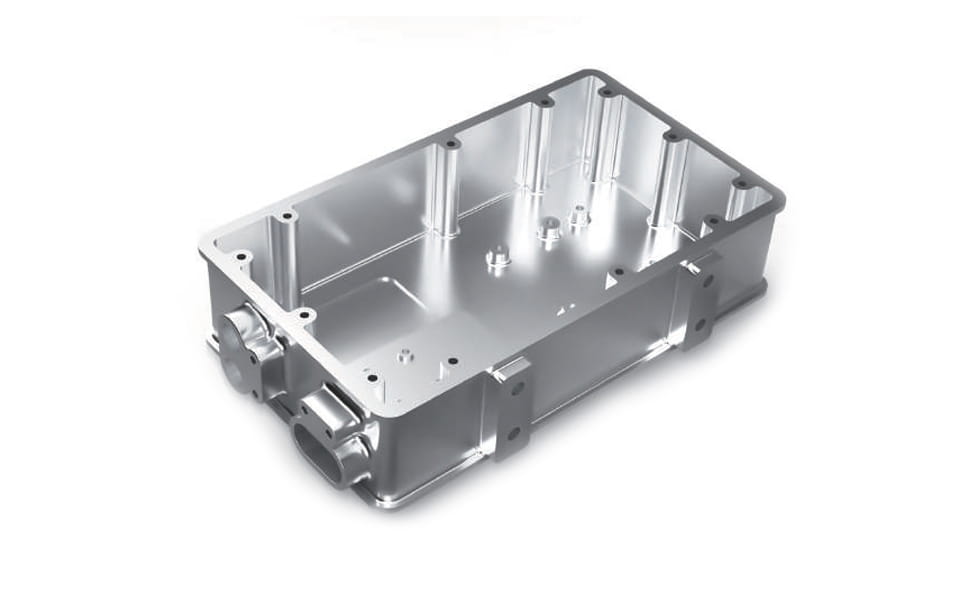

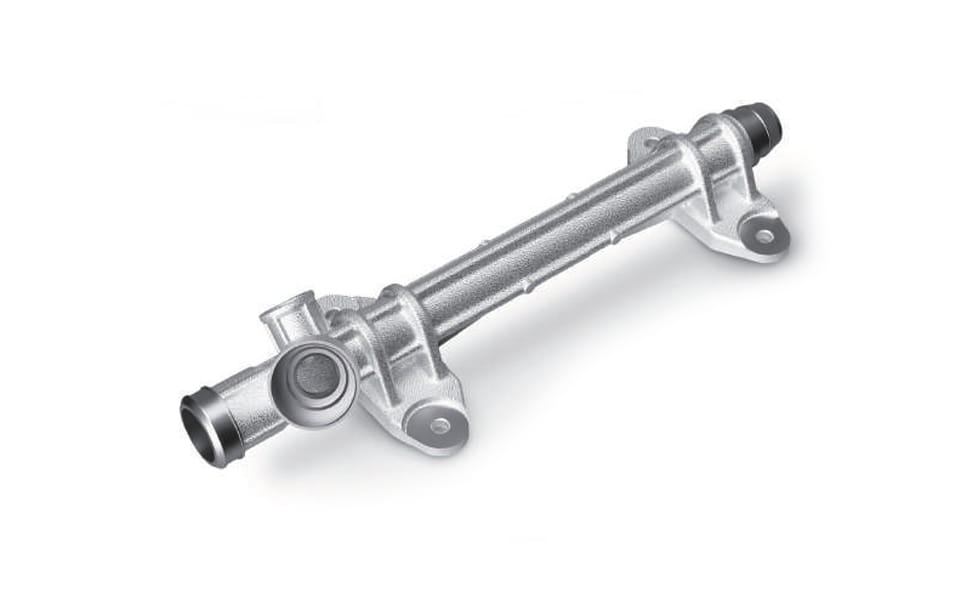

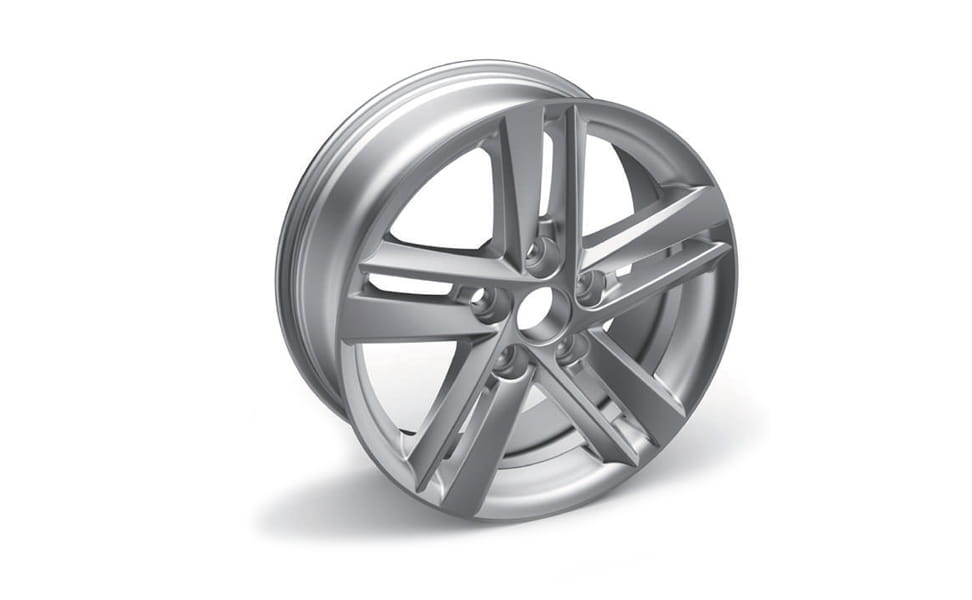

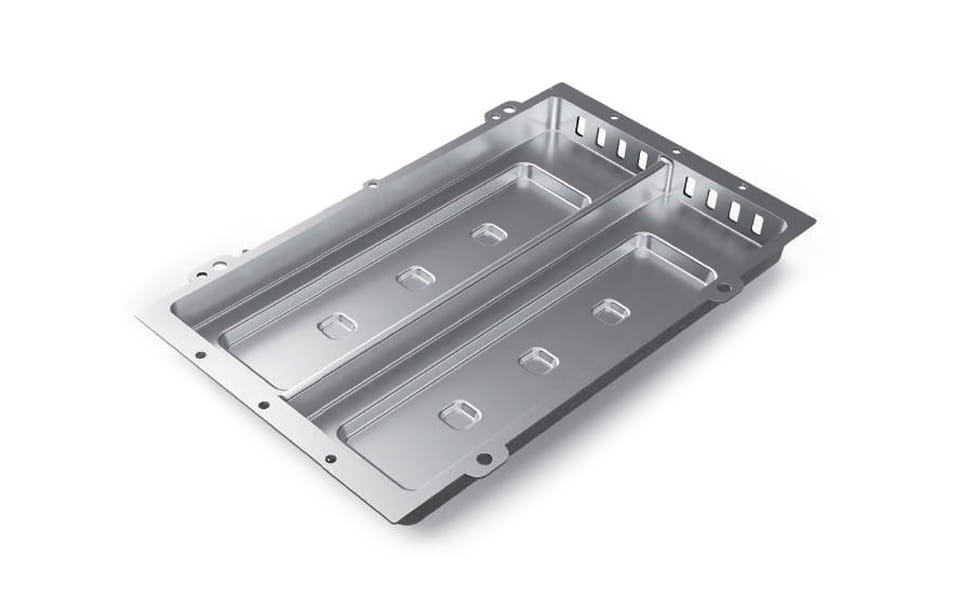

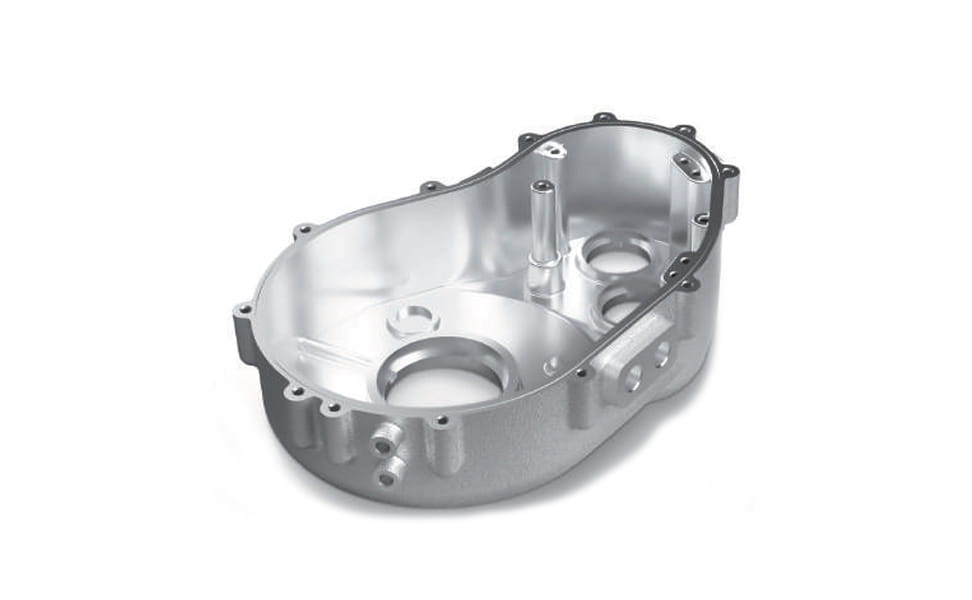

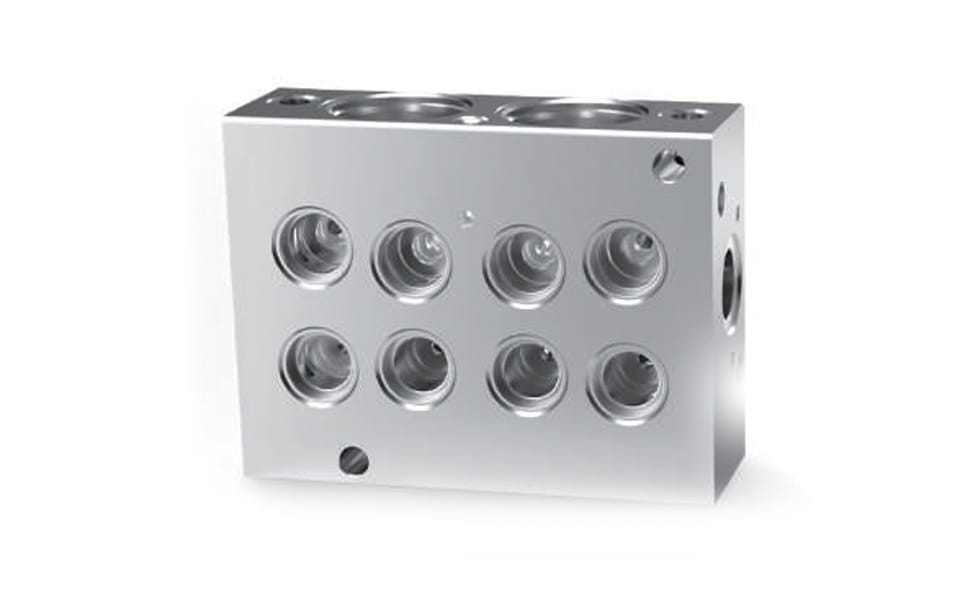

Ejemplo
