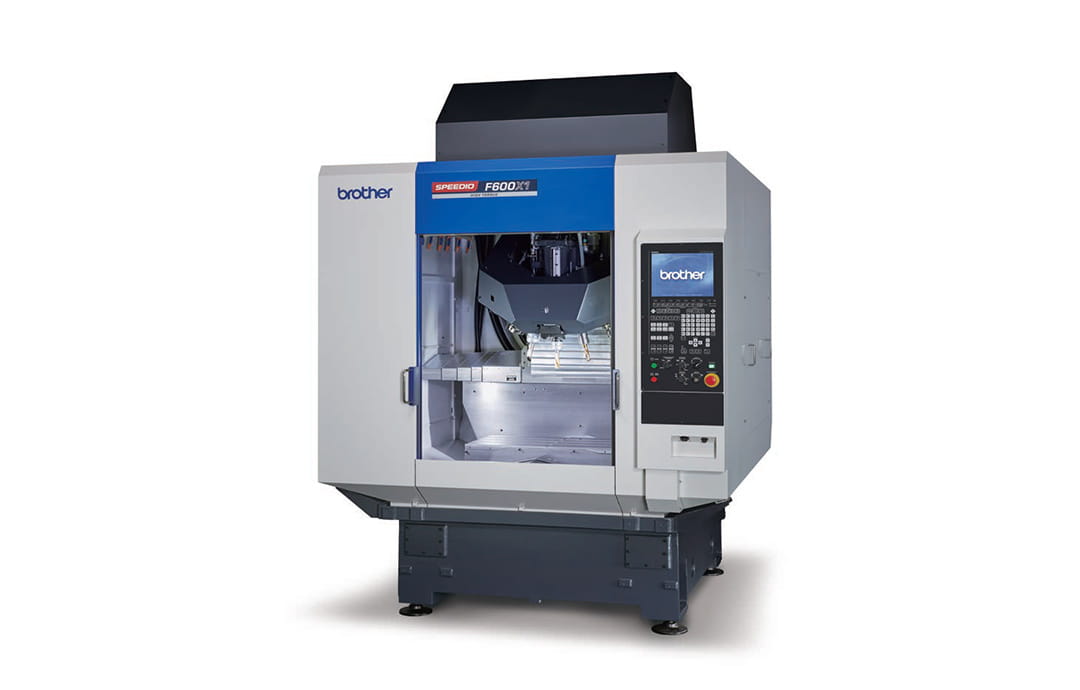

SPEEDIO F600X1

Centro compacto de mecanizado alta rigidez

Almacén de 14 herramientas
Almacén de 22 herramientas

Desplazamientos [mm (pulgada)]: X: 600(23.6) Y: 400(15.7) Z: 350(13.7)
Máx. velocidad del husillo (min^-1): 10,000 alto par
Capacidad de almacén de herramientas (uds): 14/ 22

Nuevo modelo de SPEEDIO: se han conseguido unas excelentes capacidades y estabilidad en el mecanizado.

Información

Estructura de máquina de alta rigidez

La estructura de la máquina se ha revisado desde la versión básica, utilizando técnicas de análisis estructural. El uso de componentes elementales óptimos ha permitido que la máquina presente la máxima rigidez de la serie SPEEDIO.

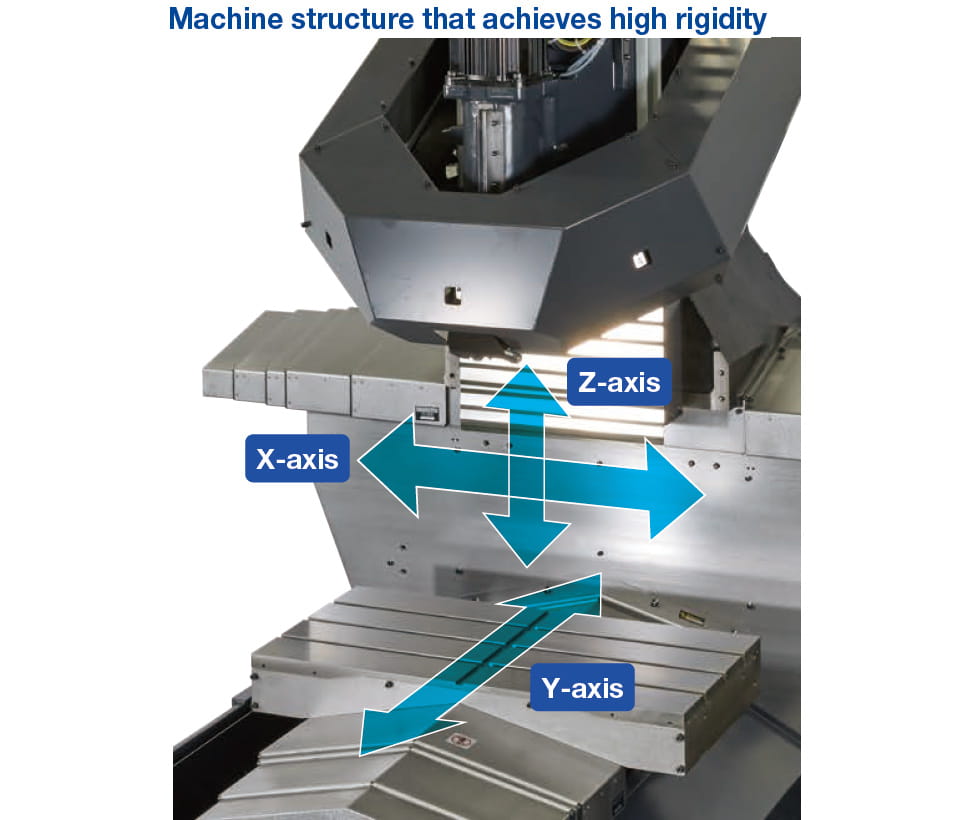

Estructura de la máquina
Se ha conseguido la máxima rigidez hasta ahora gracias al movimiento de la mesa únicamente en el eje Y, utilizando un movimiento de la columna en los ejes X y Z y reduciendo el voladizo de la cabeza del husillo.
Alta rigidez del husillo
Se usan rodamientos de husillo mayores que los de otros modelos para mejorar la rigidez del husillo.
Guía de alta rigidez
Se utilizan guías de mayor tamaño para mejorar la rigidez de la guía en cada eje.

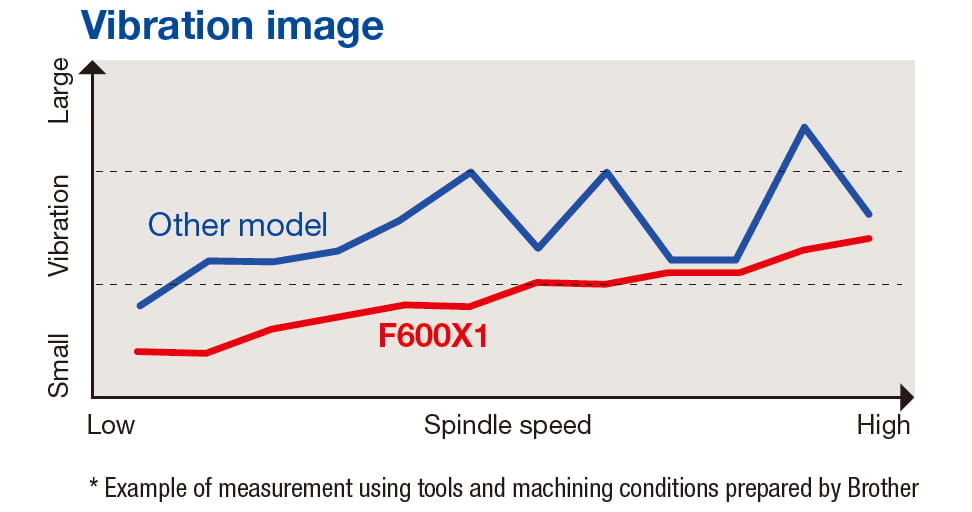

Amplio rango de estabilidad

Minimizando la vibración es posible ajustar una amplia gama de condiciones de mecanizado, permitiendo este en condiciones más estrictas. Esto da lugar a una reducción del tiempo de mecanizado.

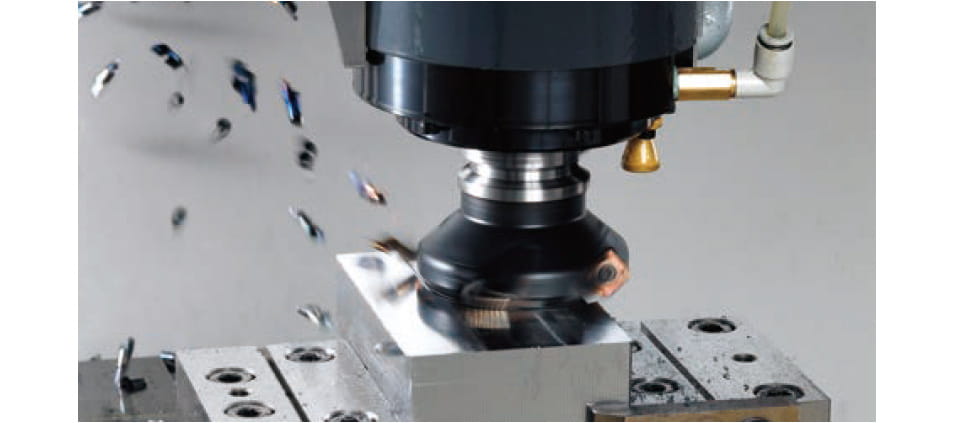

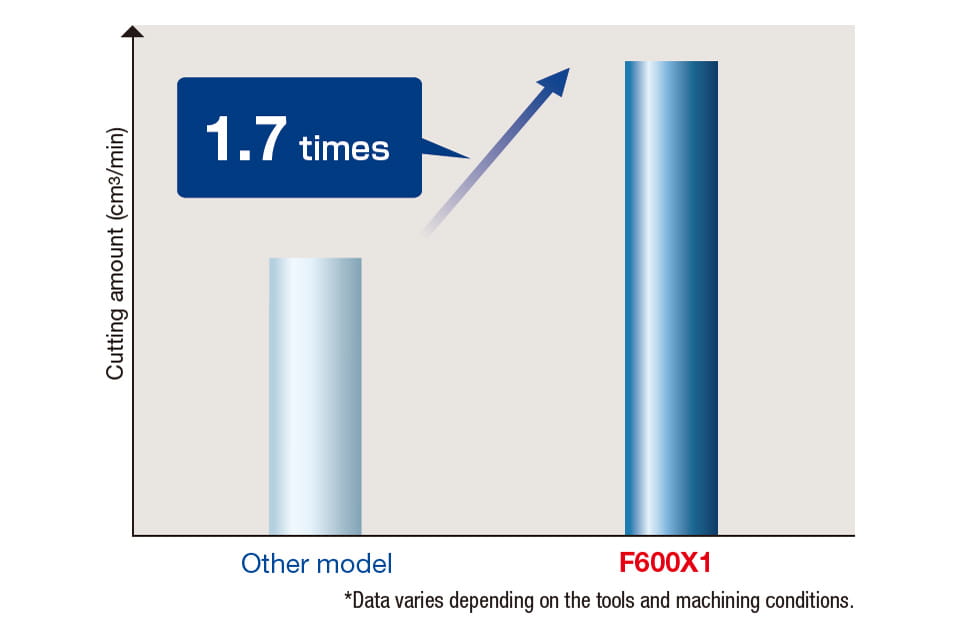

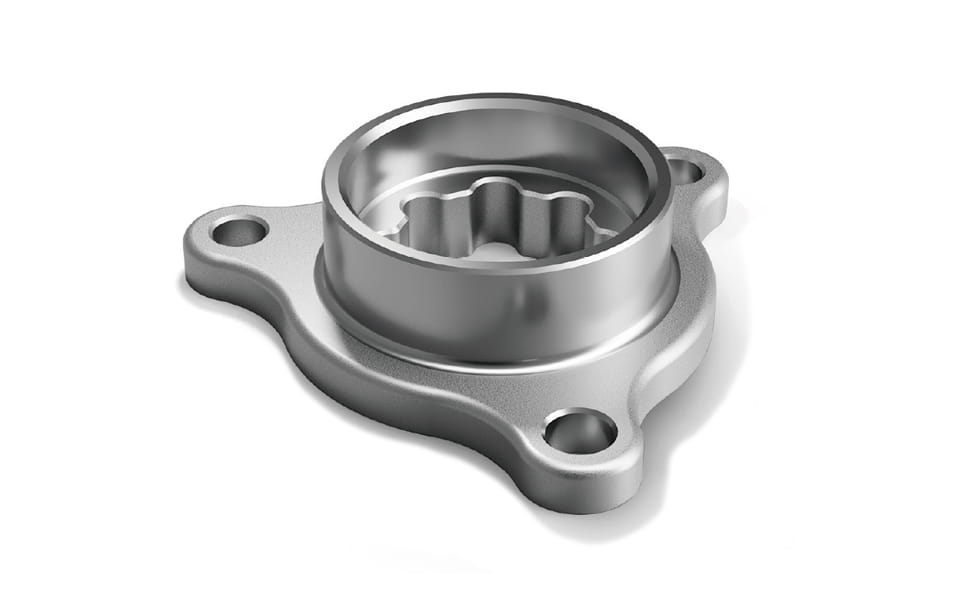

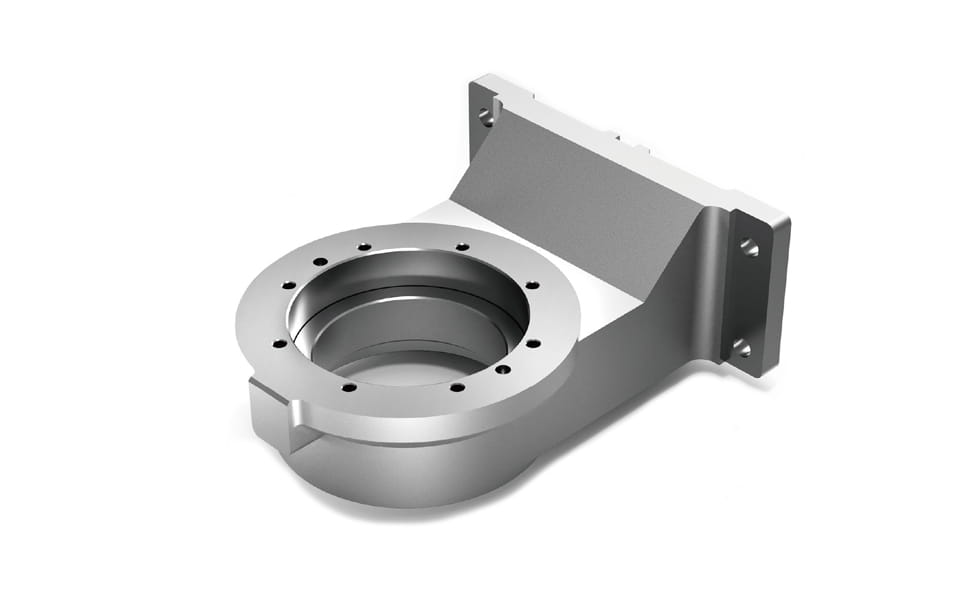

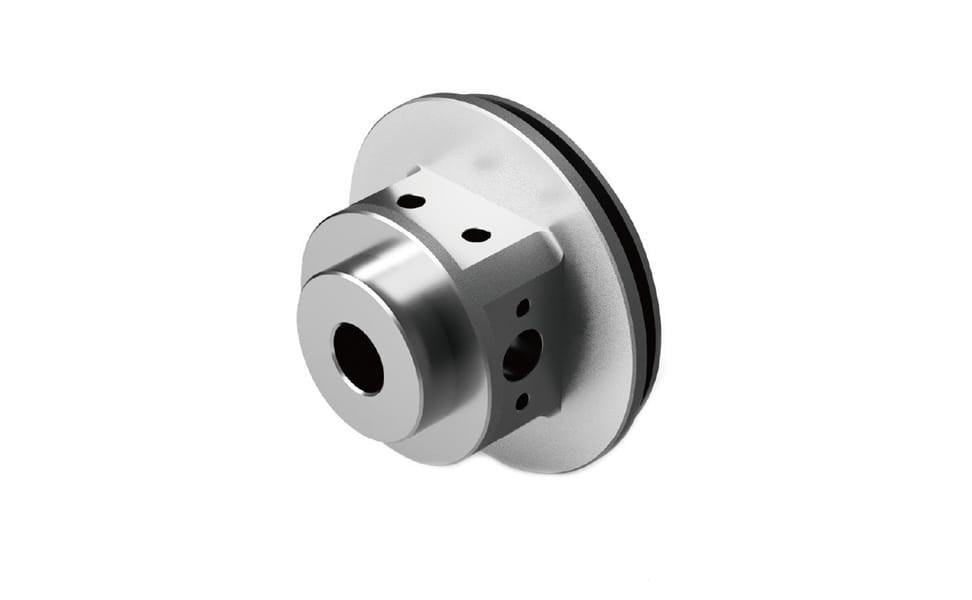

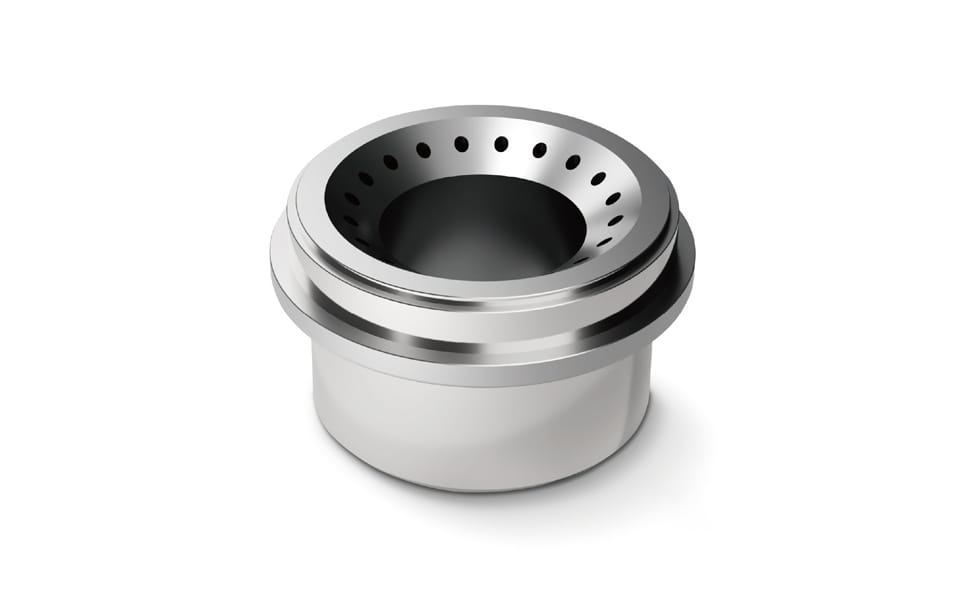

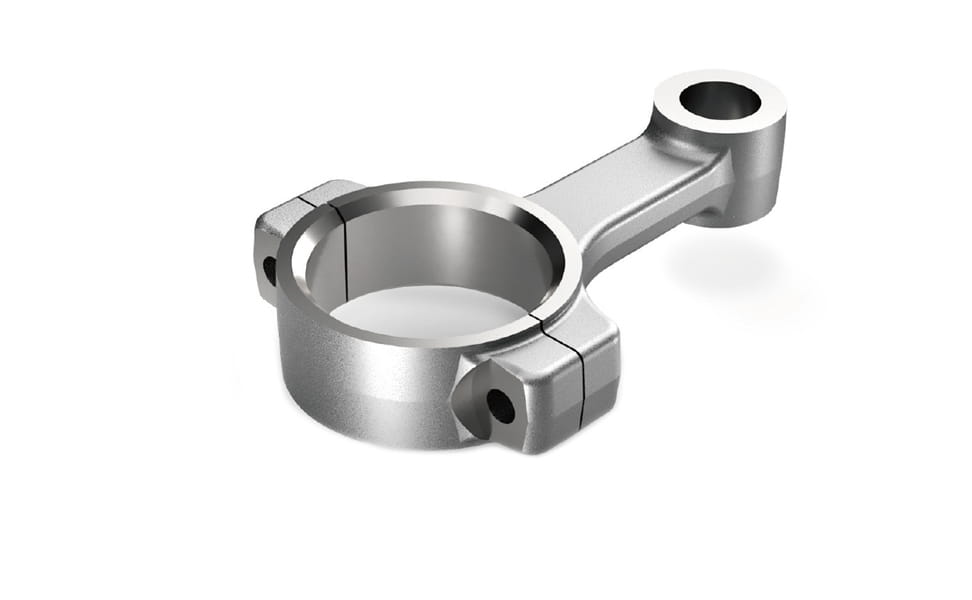

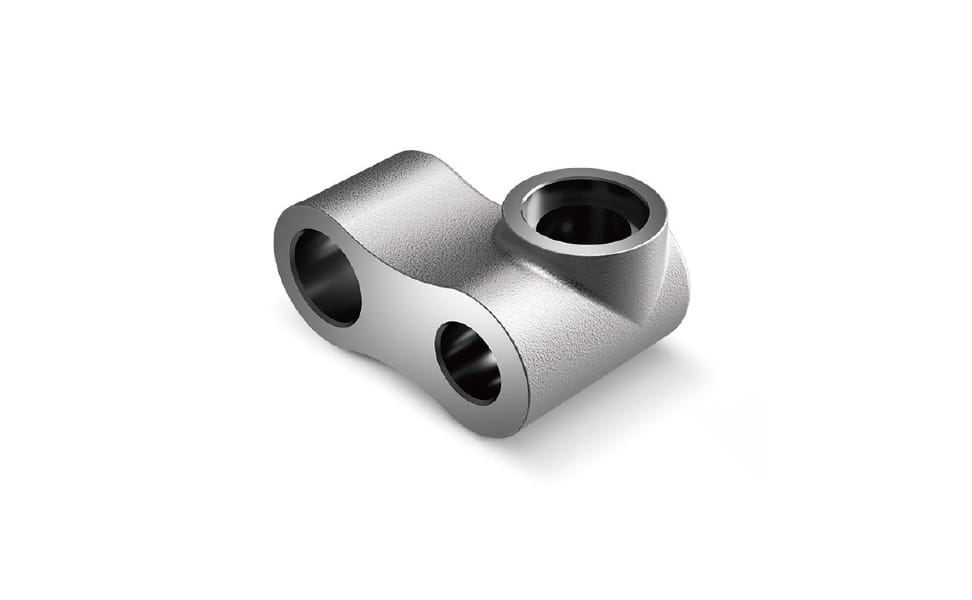

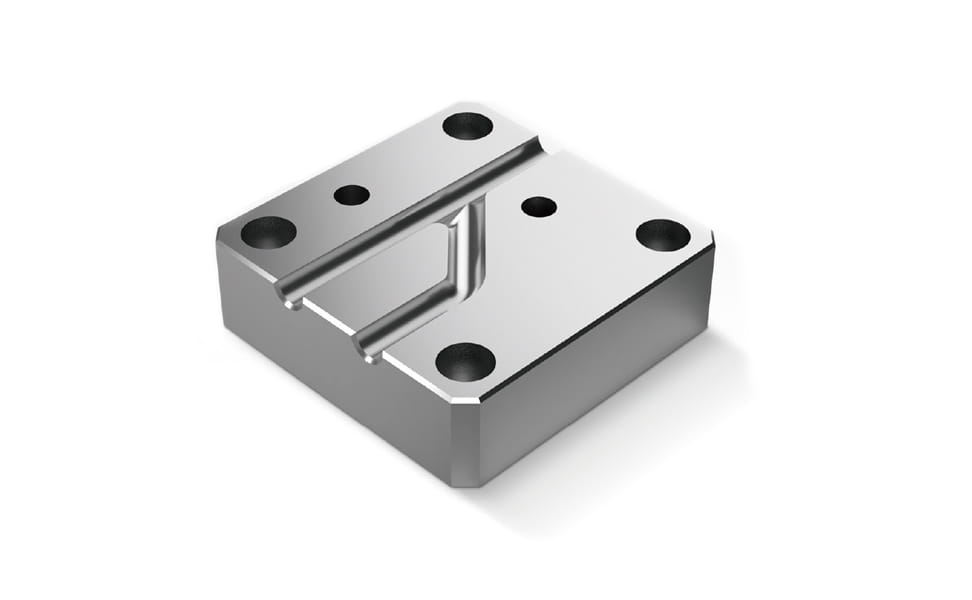

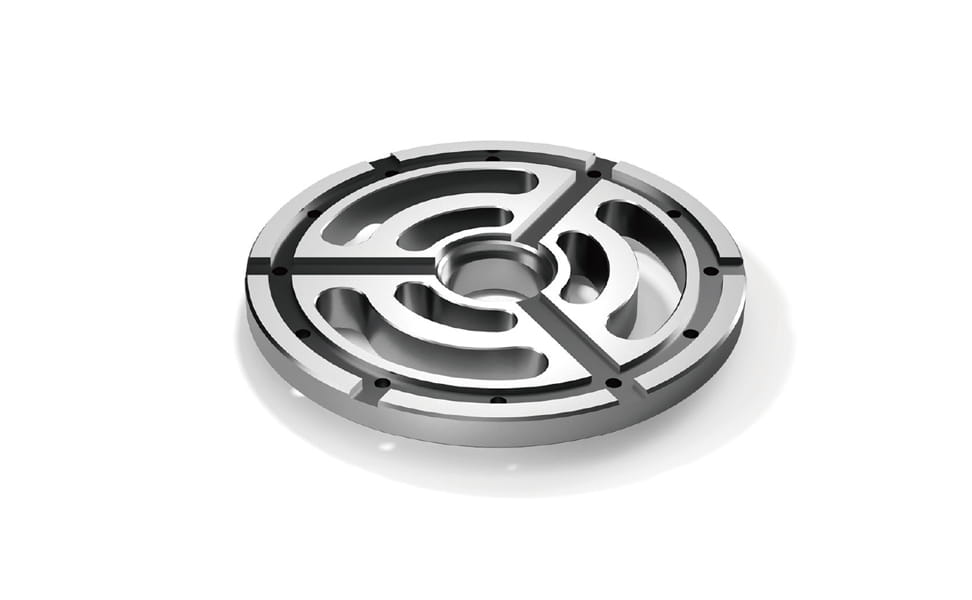

Capacidades de mecanizado de máximo nivel de SPEEDIO

El volumen de corte ha aumentado significativamente.
• Ejemplo de mecanizado: fresado final ø16, Pieza: acero al carbono

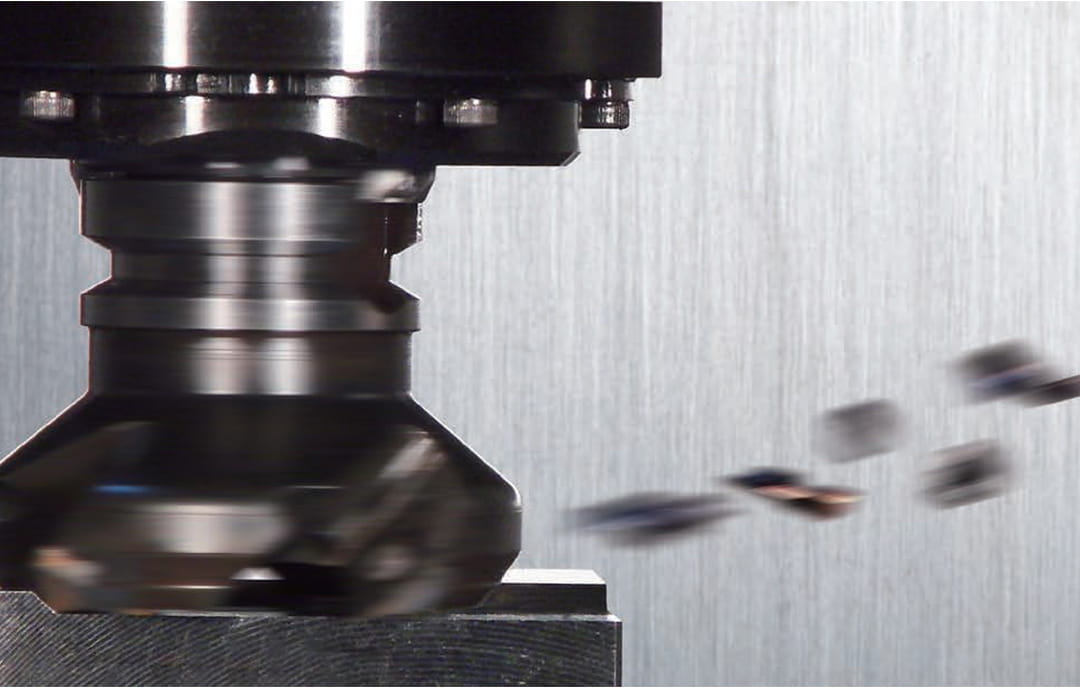

Motor del husillo de alta potencia

Se ha equipado de forma estándar con el motor de par elevado de la mejor clase entre los motores de husillo utilizados para máquinas de husillo No. 30.

Características del motor del husillo

Máx. par (instantáneo): 92 Nm
Máx. salida: 26.2 kW

ATC sin paradas

Se ha conseguido el cambio de herramienta más rápido optimizando y aumentando la velocidad del arranque/parada del husillo, del movimiento arriba/abajo del eje Z y del funcionamiento del almacén.

Almacén de 22 herramientas

Herramienta a herramienta: 0.8 s
Viruta a viruta: 1.7 s

Almacén de 14 herramientas

Herramienta a herramienta: 0.7 s
Viruta a viruta: 1.6 s

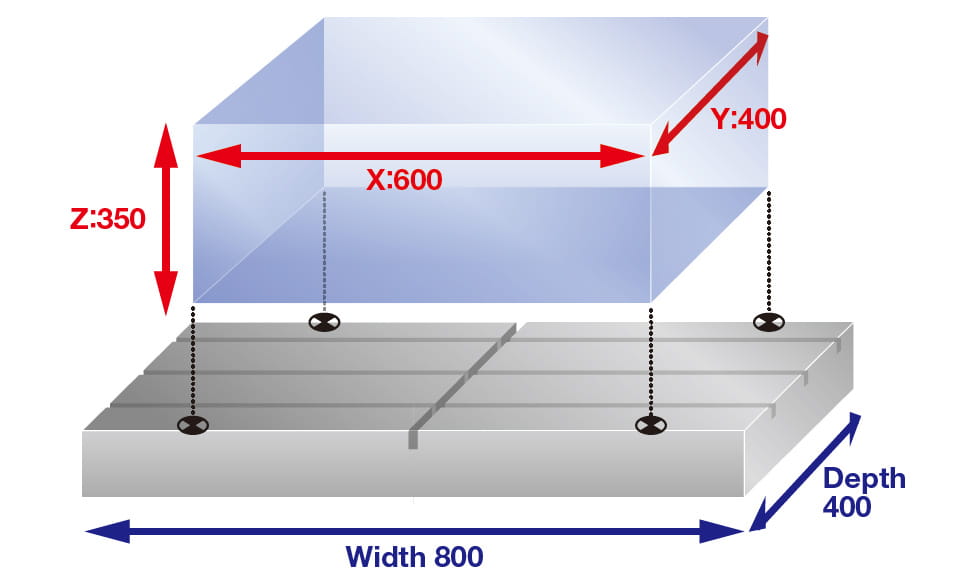

Tamaño y capacidad de carga de la mesa

Tamaño y capacidad de carga equivalentes a los de los modelos de alta gama.

Desplazamientos: X 600 mm Y 400 mm
Tamaño del área de trabajo: X: 800 mm Y: 400 mm
Máx. capacidad de carga: 500 kg

*El parámetro debe modificarse.

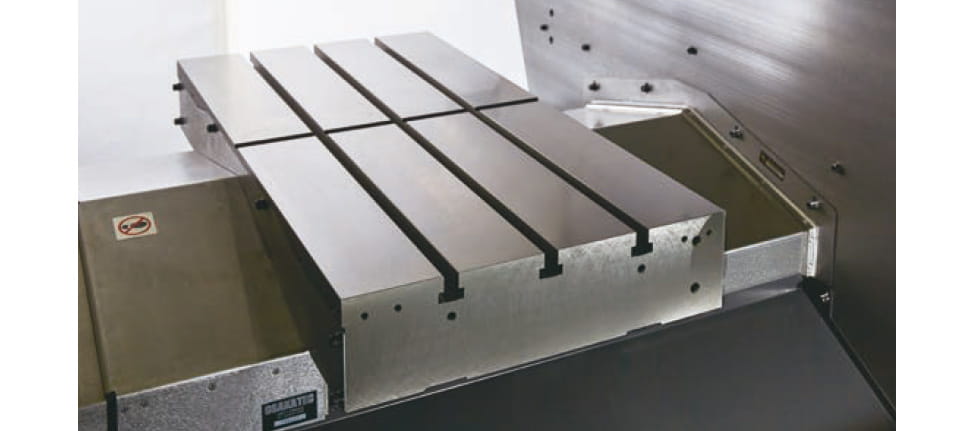

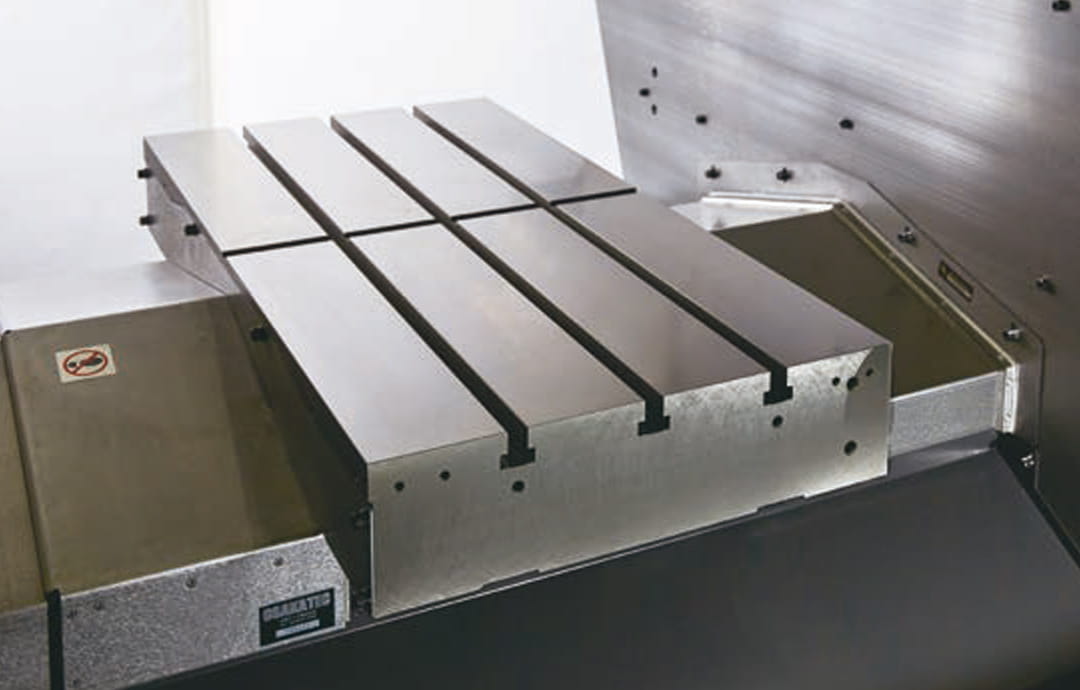

Rigidez de mesa mejorada

Dado que se ha simplificado la estructura bajo la mesa debido a la configuración de los ejes, el espesor de la mesa se ha aumentado para mejorar la rigidez. Se ha conseguido una capacidad de carga máxima de 500 kg, y se ha minimizado la deformación de la mesa.

Alta fiabilidad

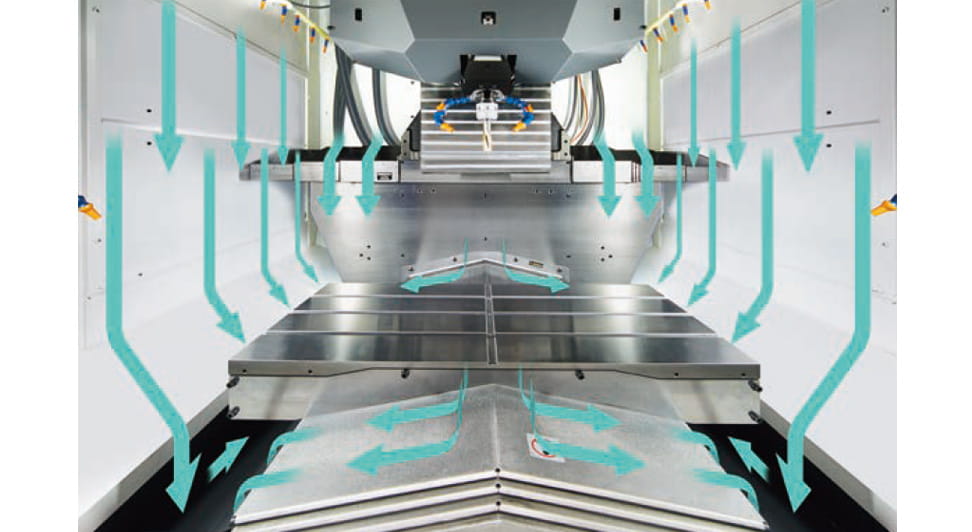

Se ha mejorado el rendimiento de evacuación de virutas junto con la expansión del área de mecanizado. Además, la máquina está equipada con diversas funciones, por ejemplo, el lavado de herramientas asistido por aire, para mejorar la fiabilidad.

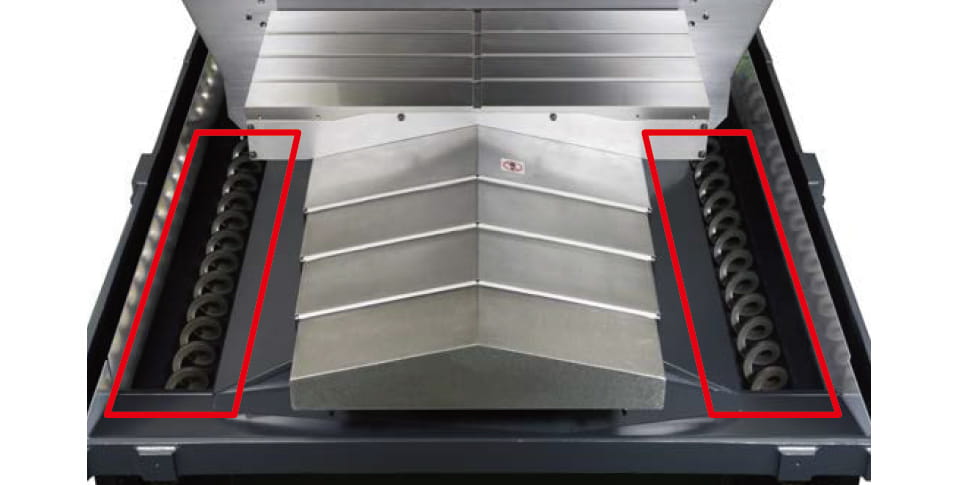

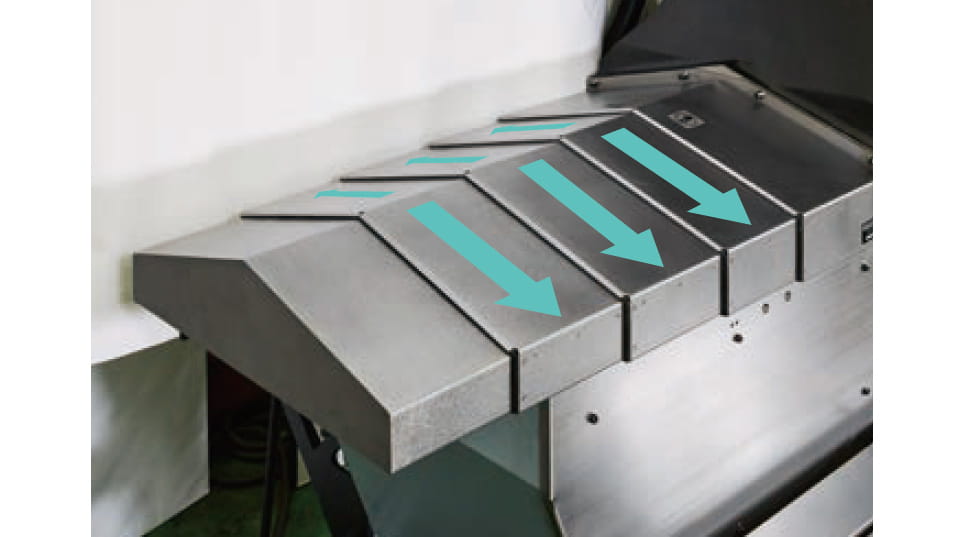

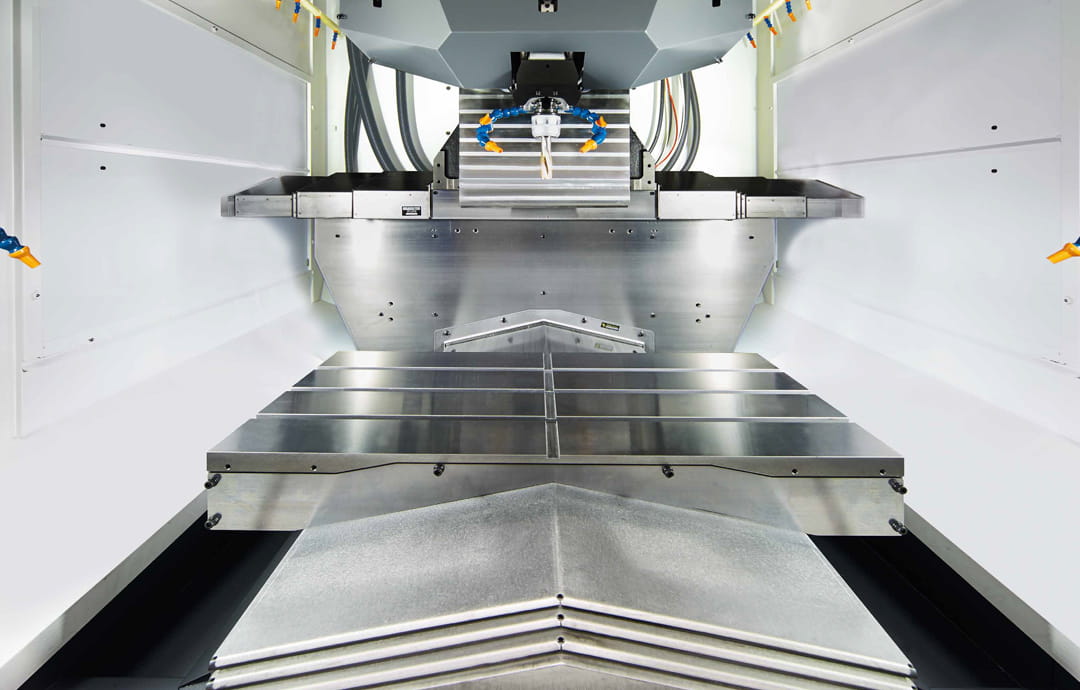

Cubierta telescópica con forma de tejado

Se utilizan cubiertas telescópicas en forma de tejado para los ejes X e Y para evacuar rápidamente las virutas.

Transportador de bobinas (opcional)

Además del reducido consumo de electricidad y aire, la máquina está equipada con un sistema de generación de energía y diversas funciones de ahorro energético, consiguiendo un alto rendimiento medioambiental.

Unidad NC

Equipado con funciones de vigilancia de herramienta

Vigilancia de ATC
Modo de alta precisión BII (lectura anticipada de 200 bloques)
Función de medición de la resistencia de aislamiento del motor
Salida de forma de onda a tarjeta de memoria
Función de PLC

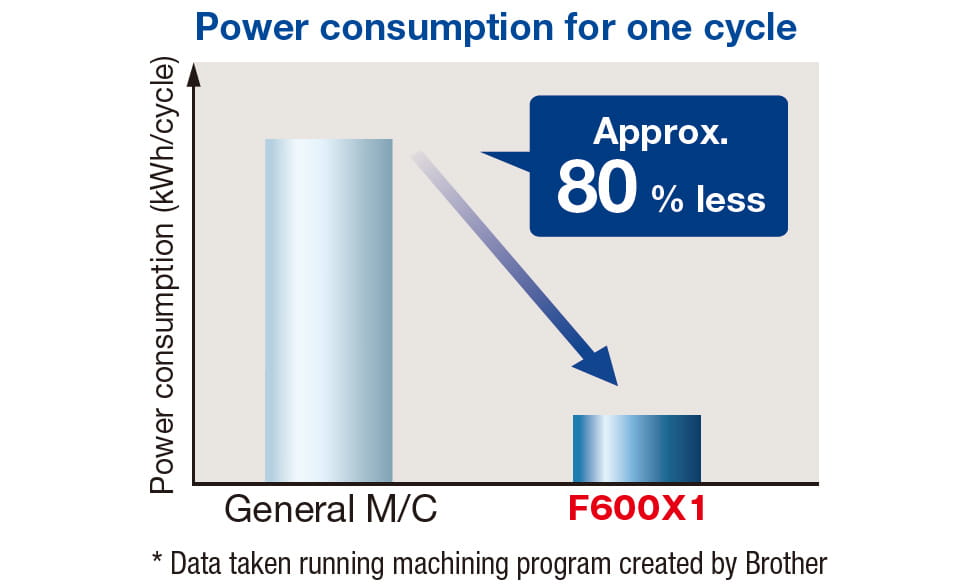

Alto rendimiento medioambiental

Especificaciones de producto

F600X1

Máx. velocidad del husillo [min⁻¹]

10,000 High-torque

Desplazamientos [mm (pulgada)]

X: 600 Y: 400 Z: 350

Capacidad de almacenamiento de herramientas [uds]

14/ 22

Velocidad de avance rápido (área XYZ) [mm/min (pulgada/min)]

50 x 50 x 50

Espacio requerido en el suelo [mm (pulgada)]

1,800 x 2,465 [3,162] (70.9 x 97.0 [124.5])

Husillo de contacto dual BT (BIG PLUS)

Opcional

Refrigerante a través del husillo (CTS)

Opcional

Especificación de máquina

Artículo			F600X1 ^*9
Unidad CNC			CNC-C00
Desplazamientos	eje X [mm (pulgada)]		600 (23.6)
	eje Y [mm (pulgada)]		400 (15.7)
	eje Z [mm (pulgada)]		350 (13.7)
	Distancia entre la superficie de la mesa y el extremo de la nariz del husillo [mm (pulgada)]		200 - 550 (7.8 - 21.6)
Mesa	tamaño del área de trabajo [mm (pulgada)]		800 x 400 (31.4 x 15.7)
Mesa	Máx. capacidad de carga (uniforme) [kg (lbs)]		400[881] (500[1,102])^*6
Husillo	Velocidad del husillo [min^-1]		Especificación de alto par 10,000min^-1 : 1 - 10,000
	Velocidad durante el roscado [min^-1]		MÁX. 6,000
	Orificio roscado		7/24 roscado No.30
	Sistema de contacto dual BT (BIG PLUS)		Opcional
	Refrigerante a través del husillo (CTS)		Opcional
Velocidad de avance	Velocidad de avance rápido (área XYZ) [m/min (pulgada/min)]		50 x 50 x 50 (1,969 x 1,969 x 1,969)
Velocidad de avance	Avance de corte [mm/min ((pulgada)/min)]		X, Y, Z : 1 - 30,000 (0.04 - 1,181)^*7
Unidad ATC	Tipo de vástago de herramienta		MAS-BT30
	Tipo de perno de tracción^*4		MAS-P30T-2
	Capacidad de almacén de herramientas [uds]		14/22
	Máx. longitud herramienta [mm ((pulgada))]		250 (9.8)
	Máx. diámetro herramienta [mm ((pulgada))]		110（4.3）／125（4.9） modificado por parámetro
	Máx. peso herramienta [kg (lbs)]^*1		3.0 (6.6) (PESO TOTAL HERRAMIENTA : 25 (55.1) para 14 herramientas, 40 (88.1) para 22 herramientas)
	Método de selección de herramienta/th>		Método del atajo aleatorio
	Tiempo de cambio de herramienta^*5		herramienta a herramienta : 0.7 s (14 tools), 0.8 s (22 herramientas) viruta a viruta : 1.6 s (14 herramientas), 1.7 s (22 herramientas)
Motor eléctrico	Motor principal husillo (10 min/continuo) [kW]^*2		Especificación de alto par 10,000min^-1 : 12.8/9.2
Motor eléctrico	Motor de avance del eje [kW]		X,Y : 1.0 Z : 1.8
Fuente de alimentación	Suministro de alimentación		200 a 230 V AC ± 10 %, trifásico, 50/60 Hz ± 2 %
	Capacidad de potencia (continua) [kVA]		Especificación de alto par 10,000min^-1: 10.4
	Suministro de aire	presión de aire regular [MPa]	0.4 - 0.6 (valor recomendado : 0.5MPa)^*8
	Suministro de aire	caudal requerido [l/min]	45
Dimensiones de la máquina	Altura [mm ((pulgada))]		2,750 (108.2)
	Espacio requerido en el suelo (con puerta de unidad de control abierta) [mm ((pulgada))]		1,800 x 2,465 [3,162] (70.9 x 97.0 [124.5])
	Peso (Incluye unidad de control y cubierta de la máquina) [kg (lbs)]		3,600 (7,937)
Precisión^*3	Precisión de posicionamiento de eje bidireccional (ISO230-2:1988） [mm ((pulgada))]		Ejes X, Y, Z: 0.006-0.020 (0.00024-0.00079)
Precisión^*3	Repetibilidad de posicionamiento de eje bidireccional (ISO230-2:2014） [mm ((pulgada))]		Ejes X, Y, Z: Menos de 0.004 (0.00016)
Puerta frontal			2 puertas
Accesorios estándar			Manual de instrucciones (1 juego de DVD), pernos de nivelación (4 uds), placa de nivelación (4 uds), Cubierta de la máquina (puerta manual)

*1 El peso real de la herramienta difiere dependiendo de la configuración y del centro de gravedad. Las figuras aquí mostradas son únicamente para referencia.
*2 La salida del motor del husillo difiere dependiendo de la velocidad del husillo.
*3 Medido en cumplimiento de las normas ISO y los estándares de Brother. Póngase en contacto con su distribuidor local para saber más detalles.
*4 Las especificaciones de Brother se aplican a los pernos de tracción para CTS.
*5 Medido en cumplimiento de las normas JIS B6336-9 y MAS011-1987.
*6 La aceleración debe ajustarse para el eje Y.
*7 Cuando se utiliza el modo de alta precisión B. (Cuando no se utiliza, 1 - 10,000 mm/min para los ejes X/Y y 1 - 20,000 mm/min para el eje Z.).
*8 La presión regular del aire varía dependiendo de las especificaciones de la máquina, los detalles del programa de mecanizado y el uso de equipos periféricos. Ajuste una presión superior al valor recomendado.
*9 La máquina debe estar equipada con un dispositivo de detección de cambio de posición dependiendo del destino del envío. Las máquinas equipadas con un dispositivo de detección de cambio de posición vienen con las letras "RD" al final del nombre del modelo.

Especificaciones de unidad NC

Modelo CNC		CNC-C00
Ejes de control		5 ejes ( X, Y, Z, 2 ejes adicionales)
Ejes controlados simultáneamente	Posicionamiento	5 ejes (X, Y, Z, A, B)
Ejes controlados simultáneamente	Interpolación	Lineal : 4 ejes ( X, Y, Z, 1 ejes adicionales) Circularr : 2 ejes Helicoidal/cónico : 3 ejes (X, Y, Z)
Incremento mínimo de entrada		0.001mm, 0.0001 pulgada, 0.001 deg.
Máx. dimensión programable		±9999.999mm, ±999.9999 pulgada
Mostrar		Pantalla LCD a color de 12,1 pulgadas
Capacidad de memoria		Approx.100 Mbytes (Capacidad total del programa y el banco de datos)
External communication		USB memory interface, Ethernet, RS232C (Opcional)
N.º de programas registrables		4,000 (Capacidad total del programa y el banco de datos)
Formato de programa		Lenguaje NC, lenguaje de programación conversacional (modificado por parámetro) Conversión disponible del programa de lenguaje conversacional al programa de lenguaje NC
Funciones NC estándar		Absoluto / incremental Pulgada / métrico Esquina C / Esquina R Transformación rotacional Rosca sincronizada Ajuste del sistema de coordenadas Simulación en seco Reinicio Compensación de holgura Override de desplazamiento rápido Override de avance de corte Historial de alarmas (1,000 piezas) Registro de estado Bloqueo de máquina Control remoto por computadora PLC integrado Medición de resistencia de aislamiento del motor Registro de operaciones Monitoreo de herramientas Captura de pantalla Salida de forma de onda a tarjeta de memoria Notificación automática Modo de alta precisión AⅢ Medición de longitud de herramienta Gestión de vida útil de herramienta / herramienta de repuesto Edición en segundo plano Visualización gráfica Subprograma Interpolación helicoidal / cónica Filtro de lavado de herramienta con detección de obstrucción de filtro Apagado automático (función de ahorro de energía) Modo de espera con servomotor apagado (función de ahorro de energía) Retardo de apagado de ducha de virutas Apagado automático del refrigerante (función de ahorro de energía) Apagado automático de la luz de trabajo (función de ahorro de energía) Sistema de compensación de expansión térmicaⅡ (ejes X, Y, Z) Función de retorno de roscado Medición automática de la pieza de trabajo ^*1 Visualización de forma de onda Nivel de operación Tecla de señal de entrada externa Modo de alta precisión BⅠ (previsión de 40 bloques) (NC) Sistema de coordenadas de pieza ampliado Escalado Imagen especular Programación por menú Entrada de datos programable Compensación de programa Compensación de longitud de herramienta Compensación de cortador Función macro Sistema de coordenadas local Posicionamiento unidireccional Operación en modo cinta (Conversacional) Programa de operación Programa de planificación Selección automática de herramienta Ajuste automático de condiciones de corte Ajuste automático de compensación de longitud de herramienta Ajuste automático de compensación de cortador Cálculo automático de entrada de número desconocido Control de orden de mecanizado
Funciones NC opcionales		Expansión de memoria (aprox. 500 Mbytes) Modo de alta precisión BⅡ (previsión de 200 bloques, compensación de trayectoria suave) Override del husillo (NC) Comando submicrón ^2 Macro de tipo interrupción Compensación de dispositivo rotativo Procesamiento de alta velocidad ^3 Ajuste de coordenadas de características

*1 El instrumento de medición debe ser proporcionado por el usuario.
*2 Cuando se utiliza el comando submicrón, se desactiva el cambio al programa conversacional.
*3 El tiempo de procesamiento de bloques mínimos puede modificarse. Como existen algunas restricciones, por favor contacte a su distribuidor local para más detalles.

* "Ejes de control" y "Ejes controlados simultáneamente" indican el número MÁXIMO de ejes. Estos varían según el destino o las especificaciones.
* Ethernet es una marca comercial o marca registrada de XEROX en los Estados Unidos.
* Las funciones indicadas bajo (NC) y (Conversacional) están disponibles únicamente para programas NC y programas conversacionales, respectivamente.
