Güvenilir Avantajlar Sunan Özellikler: Yüksek Hız
StabiliteEnerji Tasarrufu

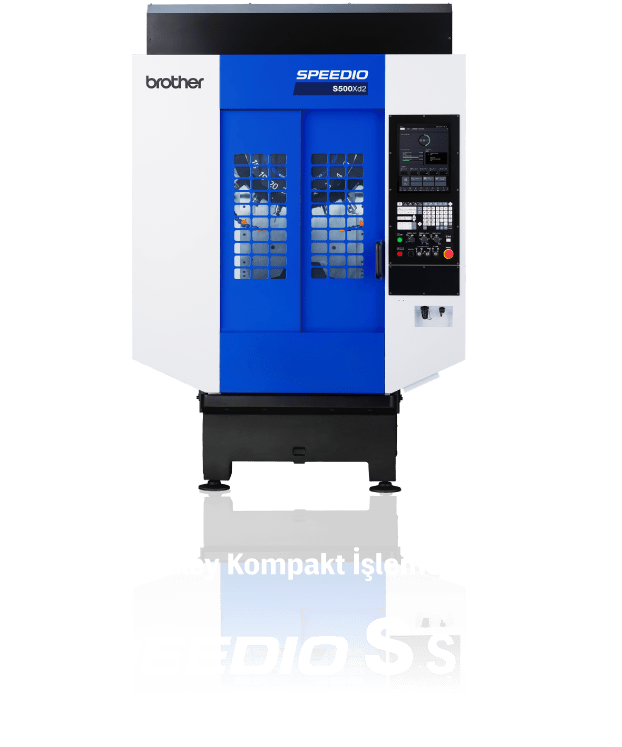

SPEEDIO'nun en çok satılan S serisi
yüksek hız,
üstün enerji verimliliği
ve ısıl deformasyonu önleme ile
sıkışmış talaş algılama
fonksiyonları sunar.
Bu modeli
her sektördeki müşterilerimiz için
güvenle öneriyoruz.
S Serisi Ürün Gamı
S serisi, çeşitli işleme uygulamalarına
yanıt vermek amacıyla geniş bir boyut,
magazin modelleri ve iş mili özellikleri
yelpazesi sunar.
Simultane 5 eksen ve 100 takımlı
magazin seçeneği mevcuttur.
-
*Sadece İngilizce katalog mevcuttur.
Katalog
İndirme -
Bizimle İletişime Geçin
S Serisinin
3 Temel Özelliği
Her bir operasyon
yüksek hızda gerçekleştirilerek
çevrim süresi kısaltılır.
Ağır takımlarla bile
yüksek hız korunur.
Özgün NC kontrolümüz kullanılarak makine performansı
maksimuma çıkarılır ve her işlem yüksek hızda gerçekleştirilir
(makine/kontrol ünitesi entegre geliştirme).
İş milinin hızlanması/yavaşlamasını ve magazinin çalışmasını
optimize ederek yüksek hızda takım değiştirme özelliği sunuyoruz.
SPEEDIO, ağır takımlarda bile takım değiştirme hızını korur.
-
■Çevrim süresi (sn)
*Bu, SPEEDIO ile işlenmiş bir inverter muhafazası örneğidir.
-
■Hesaplama koşulları
- İşleme programı
- İnverter muhafazası
■Ana işleme detayları
- Alın işleme
- D50 alın frezesi ve diğerleri
- Delme
- D4.0 matkap ve diğerleri
- Frezeleme
- D20 parmak freze ve diğerleri
- Kılavuz çekme
- M5 x 0,8 kılavuz ve diğerleri
■İşlenmiş parça resmi

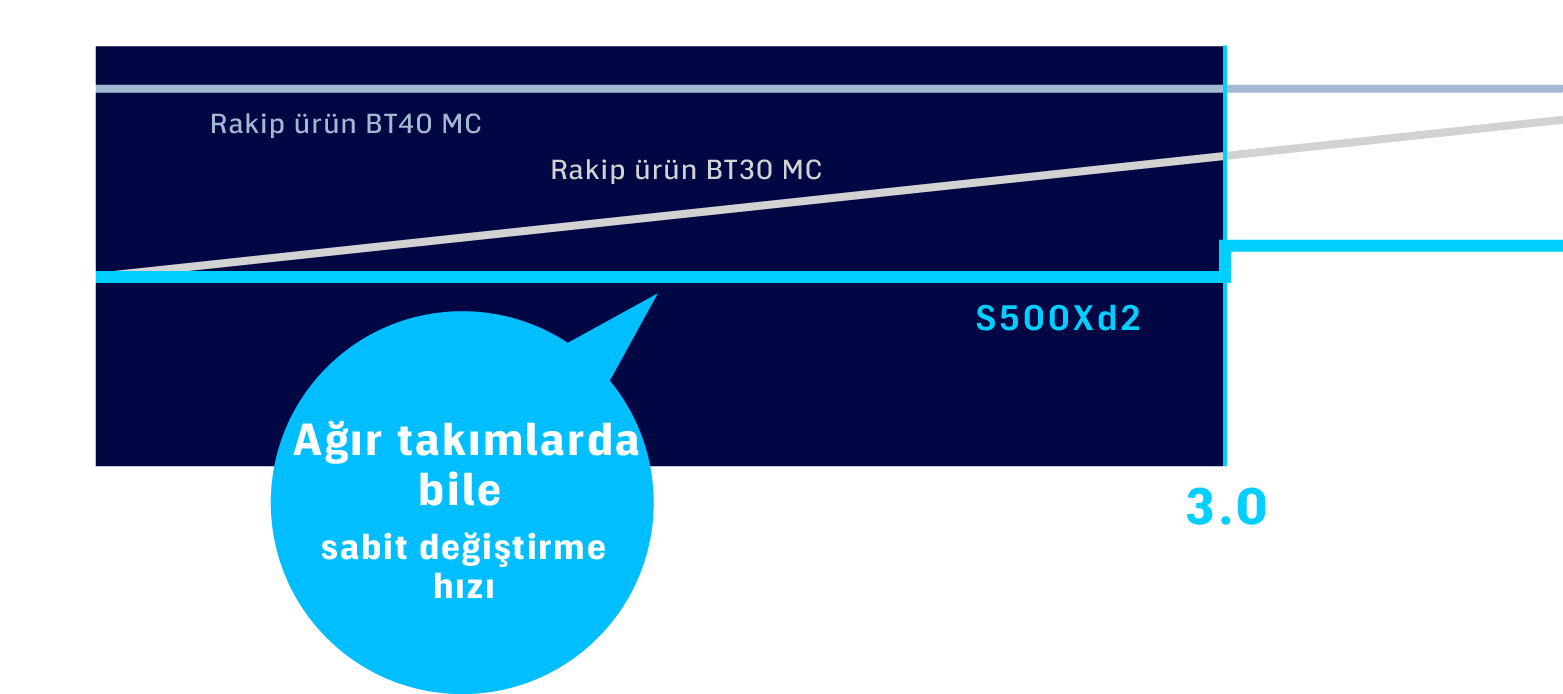

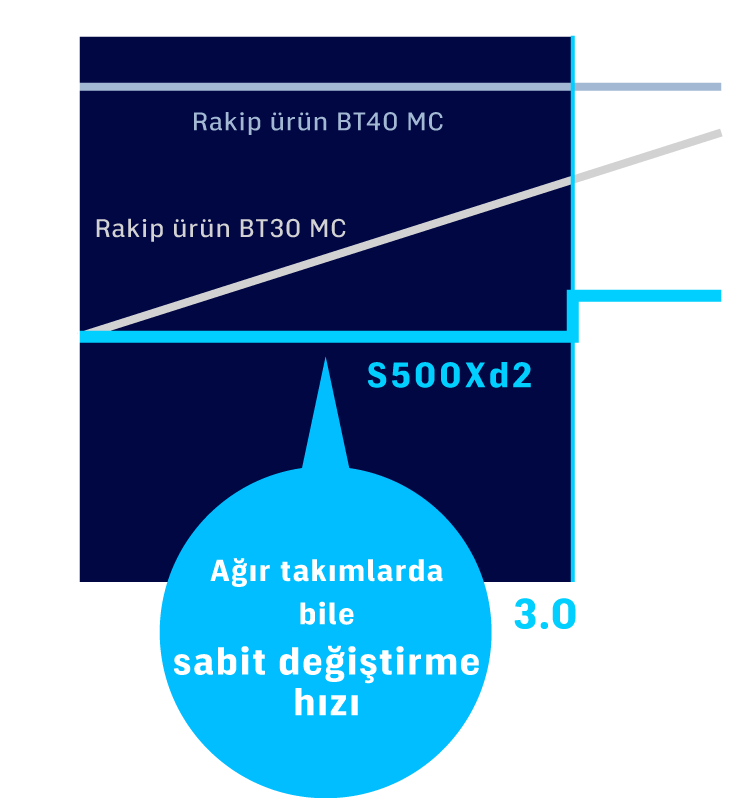

Ağır takımlarda bile korunan takım değiştirme süresi (Takım-Takım)
-
*Bu grafik bir görseldir.
-
3 kg kademeli
takımlarla bile
yüksek hızda
değiştirme
Standart fonksiyon olarak
sıkışmış talaşı otomatik olarak algılar, yıkar
ve ardından işlemi yeniden dener.
İşleme kusurları azaltılarak
stabil üretim sağlanır.

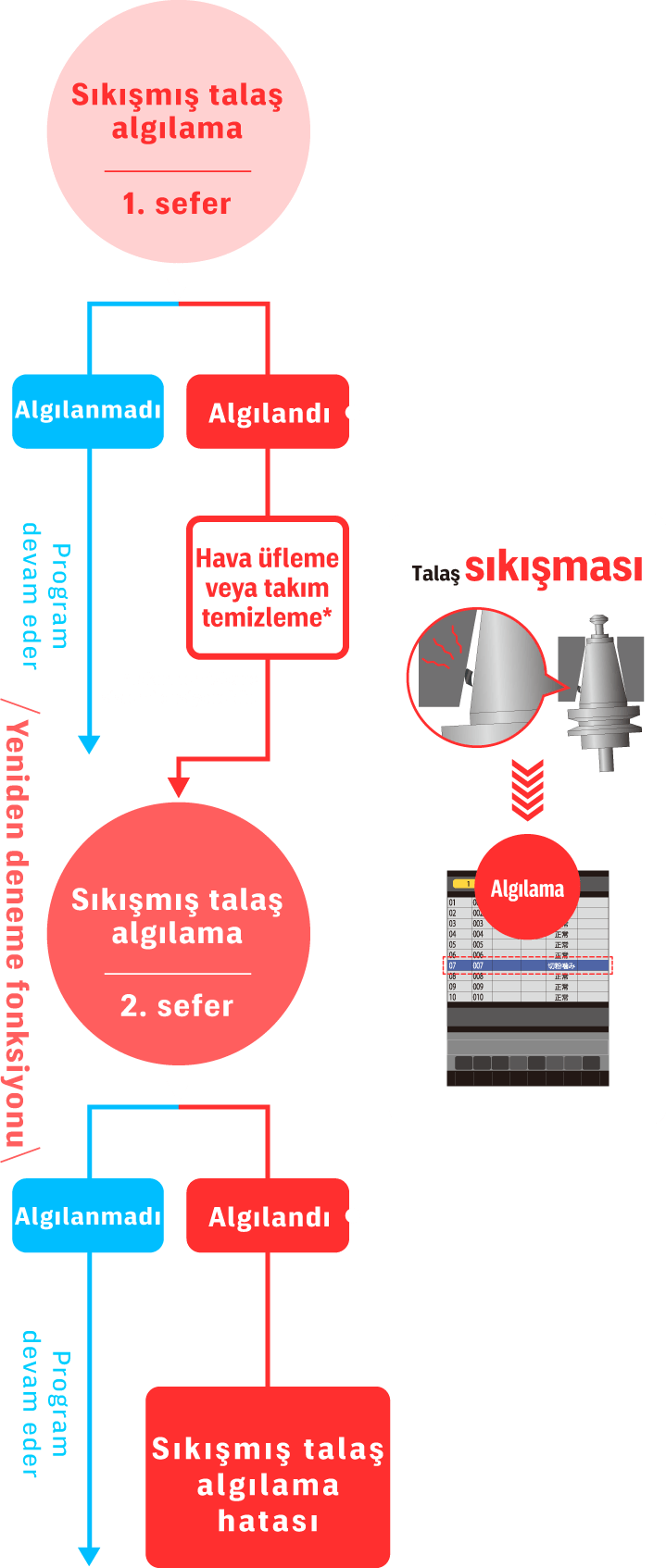

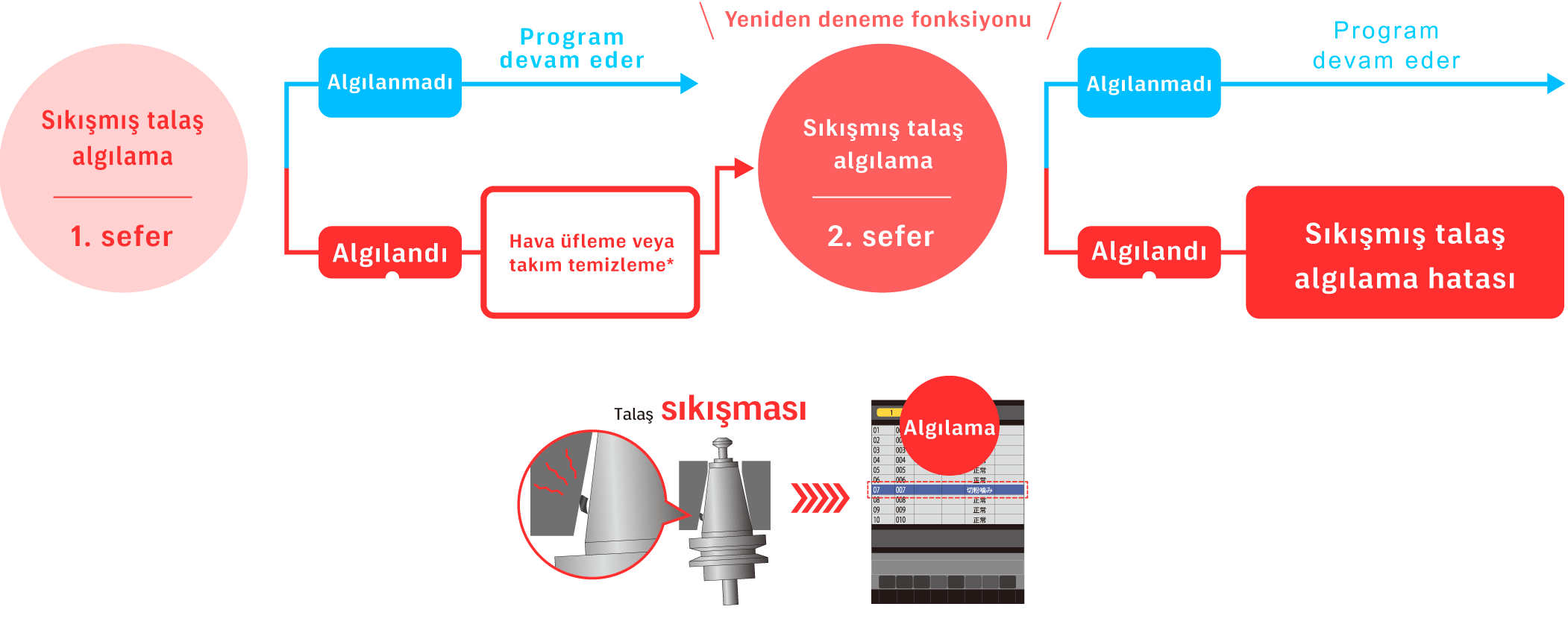

S serisi standart olarak "sıkışmış talaş algılama fonksiyonu" ile donatılmıştır.
ATC sırasında iş mili ile tutucu arasına
sıkışan talaşların algılanmasıyla işleme kusurları önlenir.
Zahmetli kısa süreli duruşlar da otomatik temizleme
ve yeniden deneme ile azaltılabilir.
SPEEDIO Blue Technology'nin sağladığı yüksek
enerji tasarruflu performans sayesinde
işletme maliyetlerinde önemli düşüş.
Güç rejenerasyon sistemi ve yüksek verimli iş mili motoru kullanılarak güç tüketimi düşürülür.
Hava ile ilgili fonksiyonlar optimize edilerek hava tüketimi de azaltılmıştır.
Bu, işletme maliyetlerini düşürerek çevre dostu üretime katkıda bulunur.

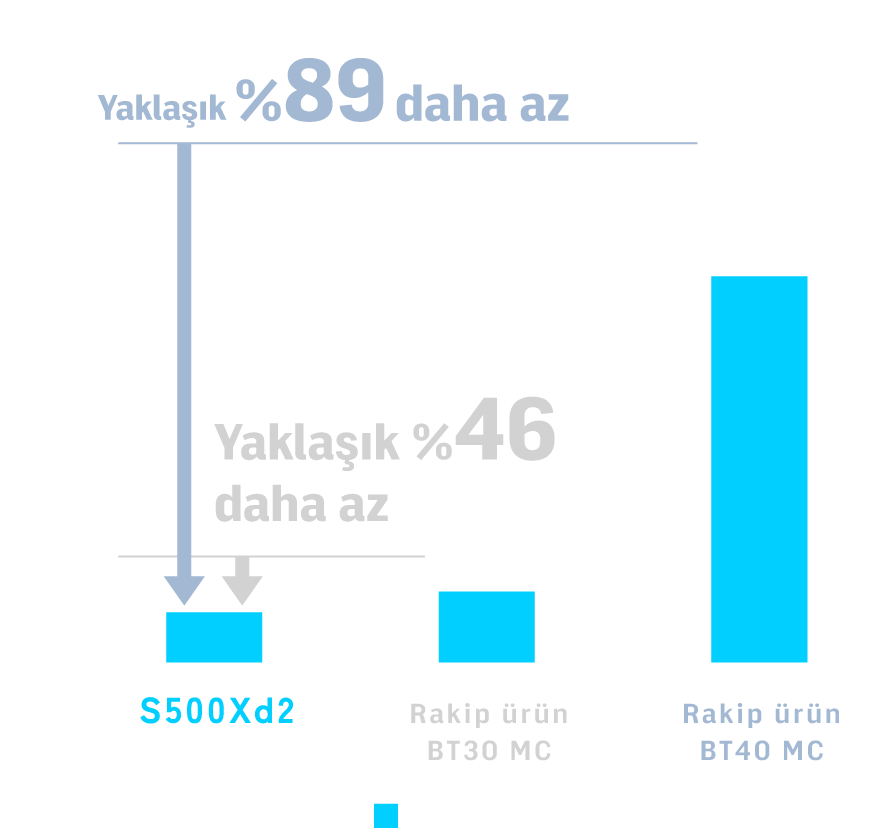

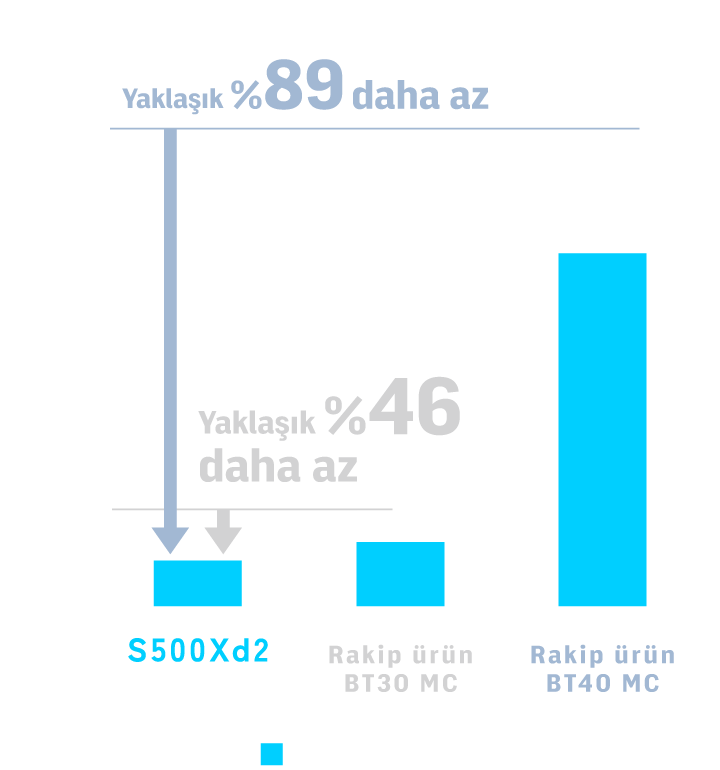

Düşük güç tüketimi,
yüksek enerji tasarruflu performans
S500Xd2, rakiplere ait BT30 makinelerine kıyasla
güç tüketimini %30 ve hava tüketimini %70 azaltır.
Toplam güç tüketimi %46 oranında azaltılmıştır.
*1 Havanın güce dönüştürüldüğü değer
*Bu, SPEEDIO ile işlenmiş bir inverter muhafazası örneğidir.
İşletme maliyetlerini azaltın ve kazanç sağlayın
İşletme maliyetlerini düşürebilen yüksek verimli ekipmanların kullanılmasıyla enerji tüketimi azaltılabilir.
■Günlük üretim miktarı: 200 parça
 |
Rakip ürün BT30 MC'ye kıyasla |
Rakip ürün BT40 MC'ye kıyasla |
|---|
| Rakip ürün BT30 MC'ye kıyasla |
Rakip ürün BT40 MC'ye kıyasla |
|---|
| Yıllık güç tüketimi |
1430 kWh | 2635 kWh | 12.970 kWh |
|---|
| -1205 kWh | -11.540 kWh |
| Yıllık elektrik maliyeti |
329 € | 606 € | 2983 € |
|---|
| -277 € | -2654 € |
| Yıllık çalışma saatleri |
1920 saat | 2240 saat | 3787 saat |
|---|
| -320 saat | -1867 saat |
* Bu örnek, inverter muhafazaları SPEEDIO ile işlendiğindeki durumu gösterir.
* Almanya'daki elektrik fiyatlarına dayalı simülasyon hesaplamaları.
-
■İşleme koşulları
- İşleme programı
- İnverter muhafazası
■Ana işleme detayları
- Alın işleme
- D50 alın frezesi ve diğerleri
- Delme
- D4.0 matkap ve diğerleri
- Frezeleme
- D20 parmak freze ve diğerleri
- Kılavuz çekme
- M5 x 0,8 kılavuz ve diğerleri
-
■Hesaplama koşulları
- Aylık çalışma
günleri - 20 gün
- Çevrim süresi
- Ekipman çevrim süresi
(ölçülen değer)
İş parçası sökme/takma
(30 sn)
- Yıllık elektrik
maliyeti - Beklenen kWh başına 0,23 €
■İşlenmiş parça resmi
- Aylık çalışma
-
*Sadece İngilizce katalog mevcuttur.
Katalog
İndirme -
Bizimle İletişime Geçin
Ürün Özellikleri

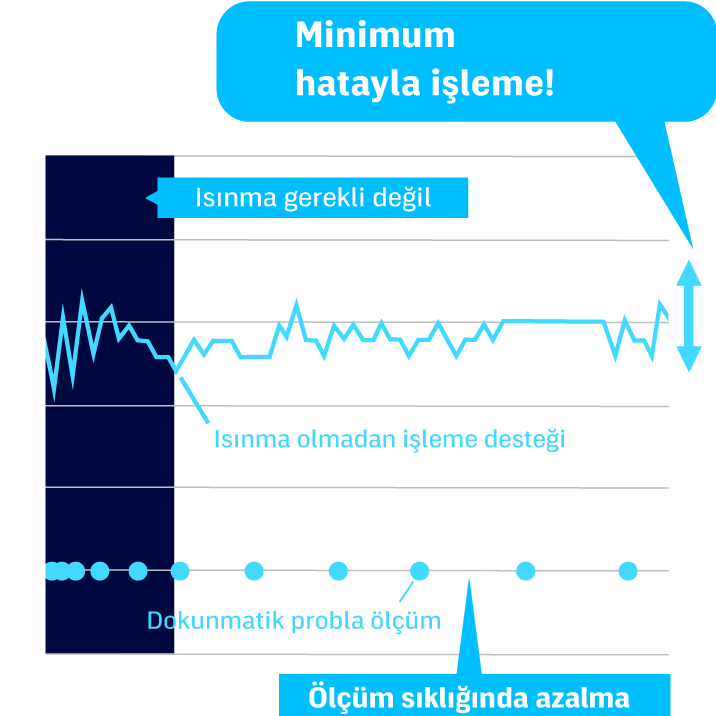

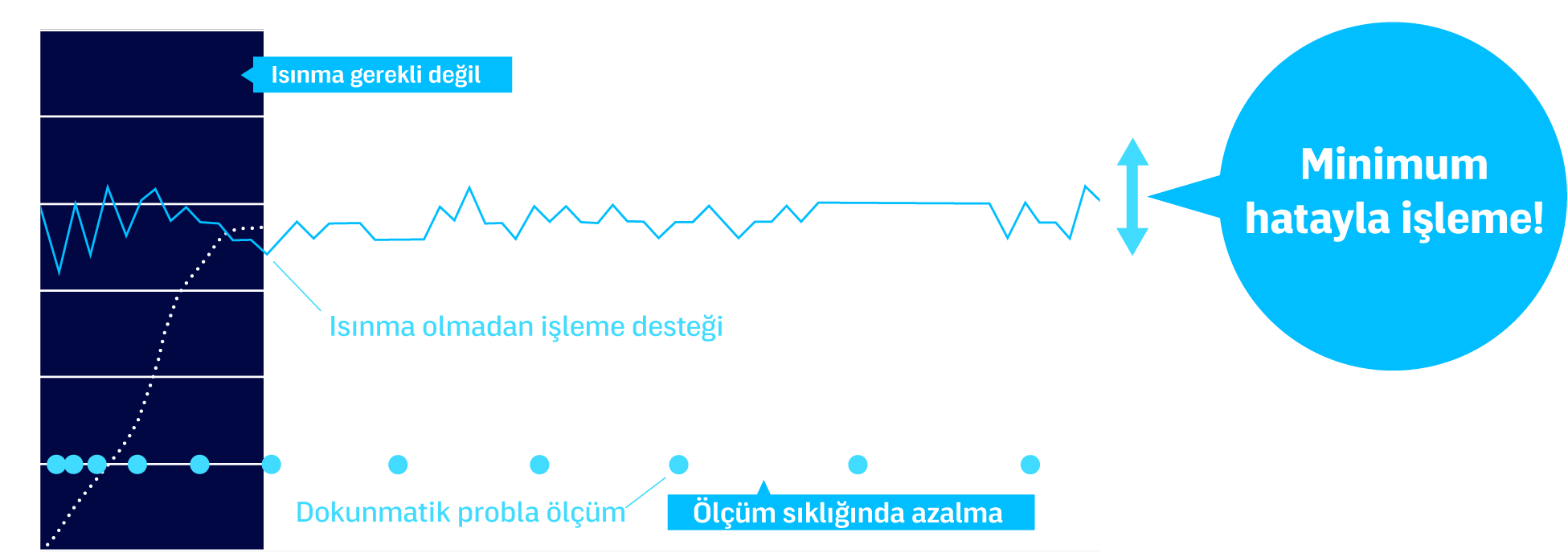

Isıl deformasyondan kaynaklanan işleme hatalarını
en aza indiren, ısınma gerektirmeyen işleme desteği
Brother'ın tescilli teknolojisi, ısıl deformasyonu en aza indiren bir makine yapısı sağlar.
Ayrıca, yer değiştirme boyutuna göre dokunmatik prob ile yapılan gerçek
ölçümlerin sayısını azaltan orijinal bir ölçüm işlem fonksiyonuna sahiptir.
Bu, ısınma işlemine olan ihtiyacı ortadan kaldırır ve böylece verimlilik üzerindeki etkileri en aza indirerek yüksek hassasiyetle işlemeye ulaşılmasını sağlar.

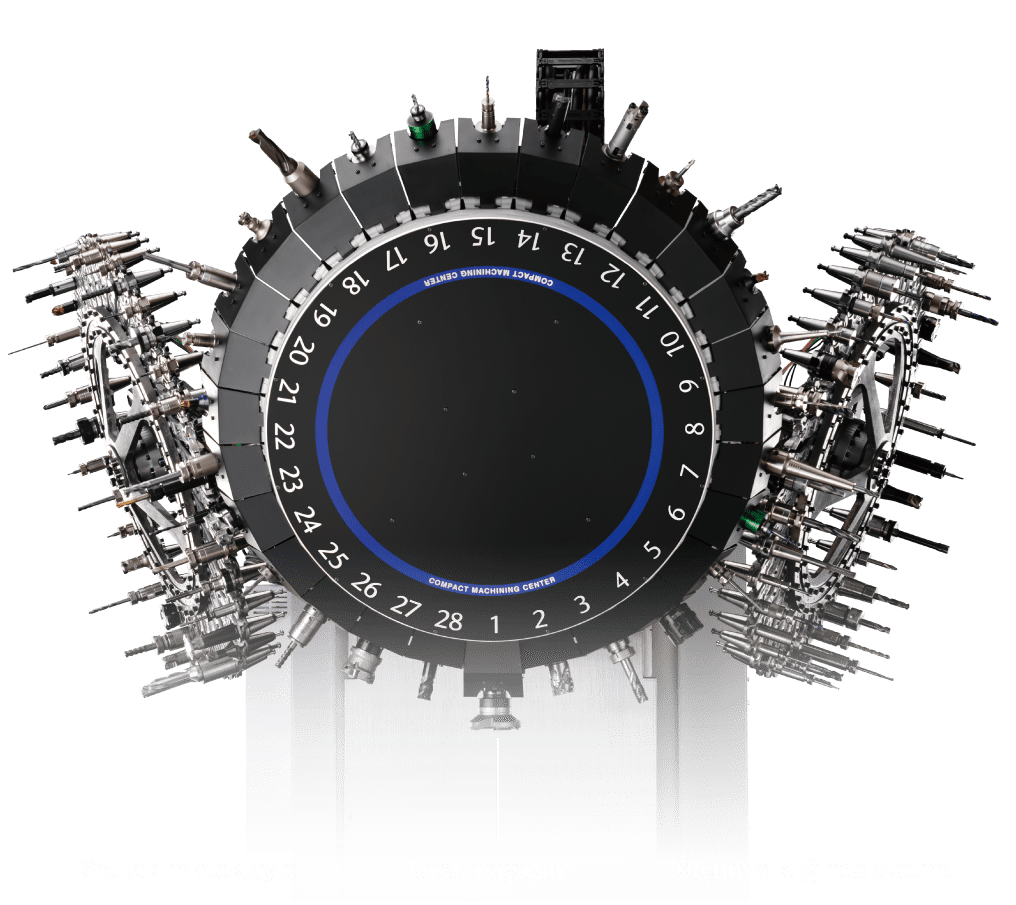

Yeni geliştirilen 100 takımlı magazin,
yerden tasarruf ve yüksek verimlilik sağlar
28 takımlı taret magazinin sağ ve sol taraflarına 36 takım depolayabilen bir takım stoklayıcı yerleştirilmiştir ve böylece SPEEDIO serisindeki en büyük kapasite olan 100 takım depolama imkanı elde edilmektedir.
Brother'ın orijinal takım taşıma mekanizması, stabil takım değişimi sağlar.
100 takımlı magazin modeli
OpsiyonTaret magazin: 28 takım
+
Takım stoklayıcı (sol/sağ):
36'şartakım
Toplam depolama
kapasitesi:
100takım
Stoklayıcı kepengi, takım stoklayıcıyı işleme haznesinden
ayırarak talaşların takımlar üzerindeki etkisini en aza indirir.
Yüksek hızda yüksek hassasiyetle eş zamanlı 5 eksenli işleme
Yüksek hızda yüksek hassasiyetle eş zamanlı 5 eksenli işlemeyi gerçekleştirmek için takım merkezi nokta kontrolü ve mikron altı komut gibi çeşitli fonksiyonlarla donatılmıştır.
Takım merkezi nokta kontrolü
İşlemenin, takım yönünün iş parçasına göre değiştirilerek gerçekleştirildiği takım merkezi nokta kontrolü özelliğine sahiptir.
1000 adet bloğa kadar önceden okumalı optimum hızlanma/yavaşlama sayesinde eş zamanlı 5 eksenli işleme elde edilir.
Küçük
doğru parçalarının işleme hızı
Önemli ölçüde yükseltilen CPU kapasitesi, küçük doğru parçalarının işleme hızını önceki kontrol ünitesine göre dört kat artırmıştır. Bu, küçük toleranslı CAM verilerinin yüksek hızda işlenmesini sağlar.
Verimlilik artışı
-
BT30'un kompaktlığına ek olarak, orijinal önceden okumalı hızlanma/yavaşlama işlemi, makinenin performansını (maks. hız ve ivme) maksimuma çıkararak yüksek hızda eş zamanlı 5 eksenli işlemenin elde edilmesini sağlar.
-
■BT40 MC ile
çevrim süresi
karşılaştırması
İş parçası: Pervane

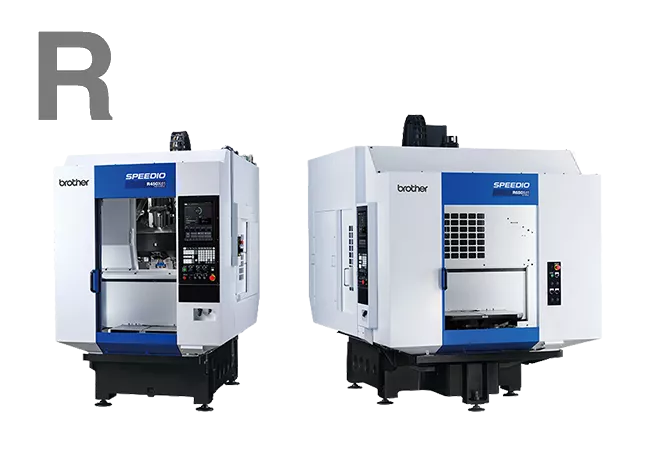

Farklı ihtiyaçları karşılayan geniş ürün gamı

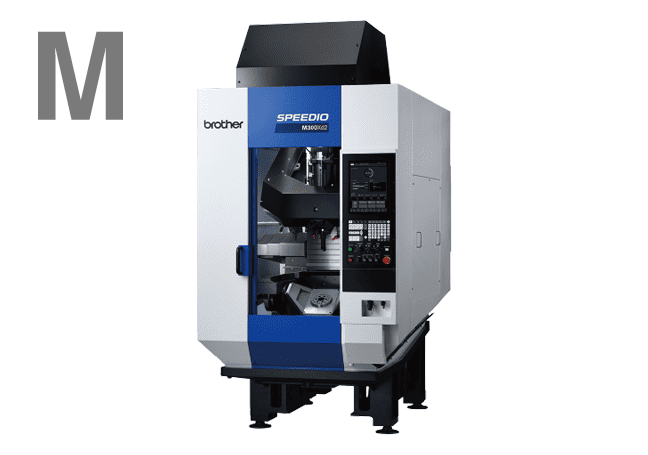

En çok satılan S serisine ek olarak, Brother, palet değiştirici, çok yüzeyli işleme merkezleri ve çok görevli makinelerle donatılmış modelleri de içeren ve farklı ihtiyaçları karşılayan geniş bir ürün gamı sunar.
