Vantaggi affidabili di Alta velocità
StabilitàRisparmio energetico

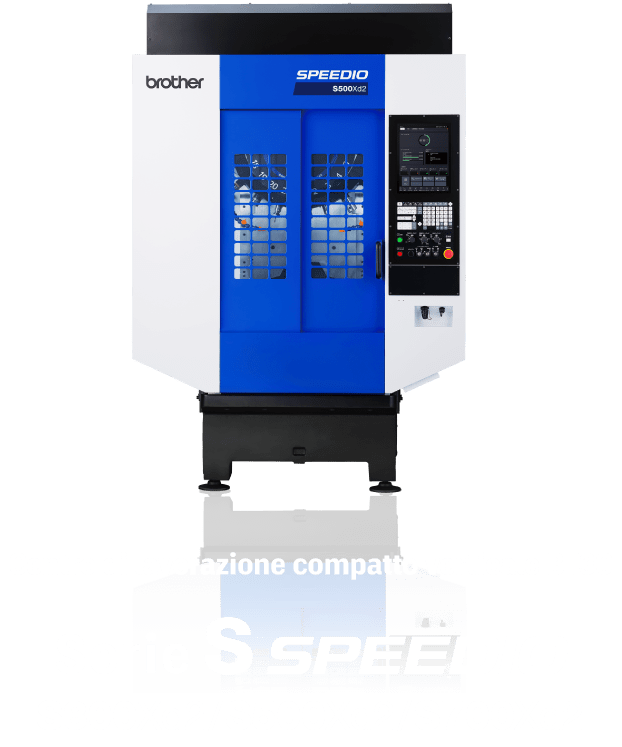

La serie S SPEEDIO best-seller
offre alta velocità,
eccezionale
efficienza energetica,
e funzioni per
prevenire la deformazione termica e
rilevare i trucioli incastrati.
Consigliamo con fiducia questo
modello ai clienti di qualsiasi settore.
Gamma serie S
La serie S offre un'ampia gamma
di dimensioni, specifiche di magazzino
e specifiche di mandrino
per soddisfare
diverse applicazioni di lavorazione.
Disponibile spec.
lavorazione simultanea a 5 assi /
magazzino da 100 utensili
-
* Catalogo disponibile solo in inglese.
Download
catalogo -
Contatti
3 punti chiave
della serie S
Ogni singola operazione viene
eseguita ad alta velocità,
riducendo il tempo di ciclo.
L'alta velocità viene mantenuta
anche con utensili pesanti.
Le prestazioni della macchina sono massimizzate e ogni operazione viene
eseguita ad alta velocità utilizzando il nostro controllo NC originale
(sviluppo integrato macchina/controllo).
Ottimizzando l'accelerazione/decelerazione del mandrino e il funzionamento del
magazzino, assicuriamo cambi utensile ad alta velocità.
SPEEDIO mantiene la velocità di cambio utensile anche con utensili pesanti.
-

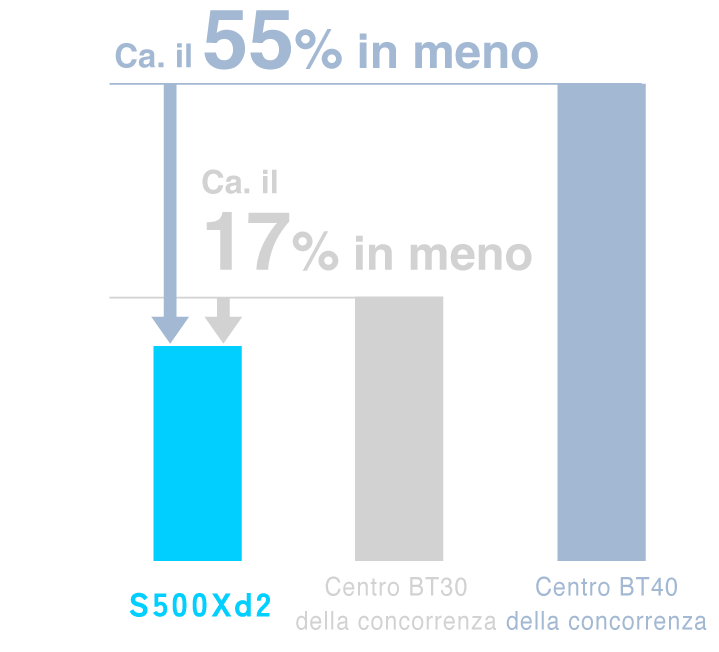

■Tempo di ciclo (s)
* Questo è un esempio di alloggiamento inverter lavorato con SPEEDIO.
-
■Condizioni di calcolo
- Programma di lavorazione
- Alloggiamento inverter
■Dati principali di lavorazione
- Spianatura
- Fresa per spianatura D50 e altro
- Foratura
- Punta D4.0 e altro
- Fresatura
- Fresa a candela D20 e altro
- Maschiatura
- Maschio M5 x 0.8 e altro
■Immagine del pezzo lavorato

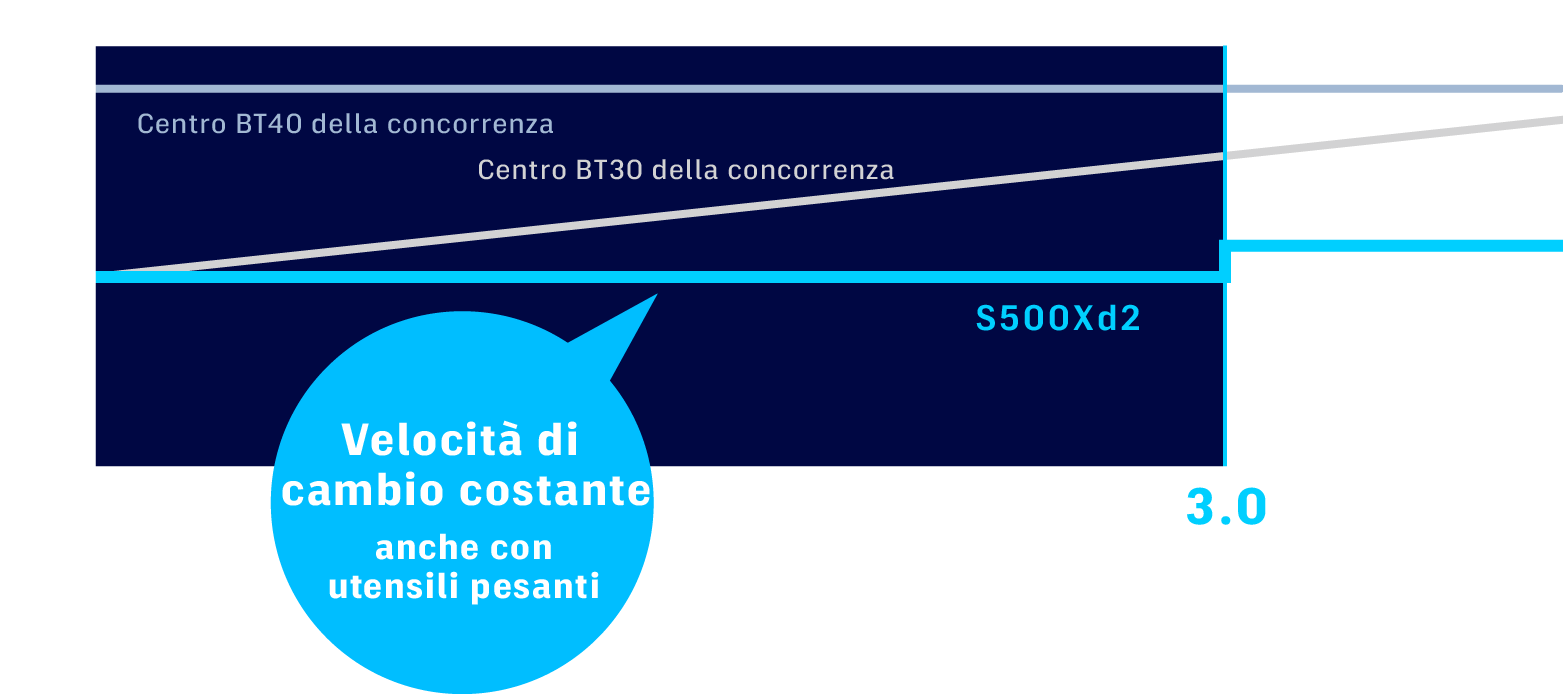

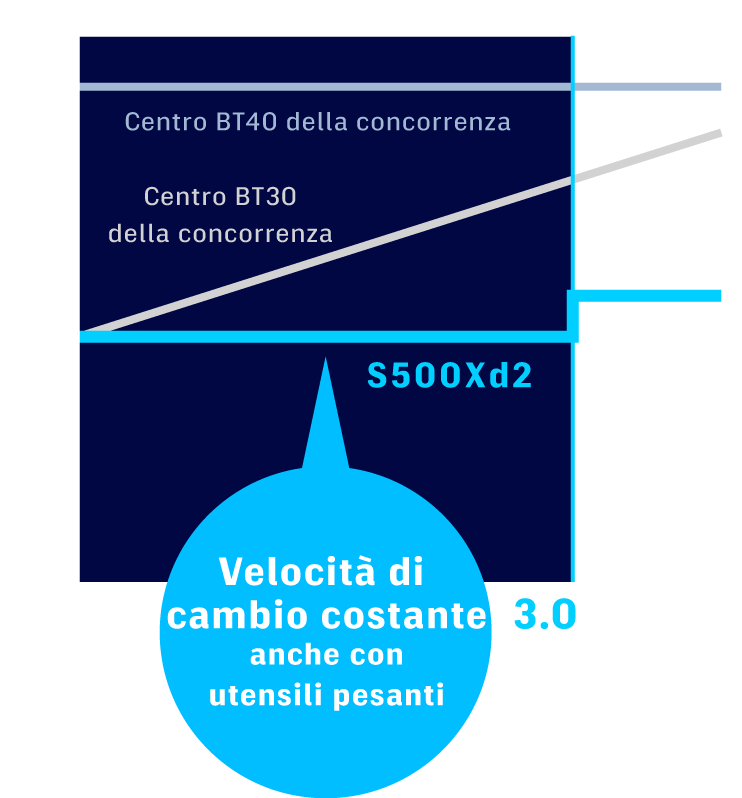

Tempo di cambio utensile (Utensile-Utensile) mantenuto anche con utensili pesanti
-
* Questo grafico
è un'immagine. -
Cambi ad alta
velocità,
anche con utensili
a gradini
da 3 kg
Dotata di serie di una funzione
che rileva automaticamente i trucioli incastrati,
pulisce e quindi riprova.
Si ottiene una produzione stabile
riducendo i difetti di lavorazione.

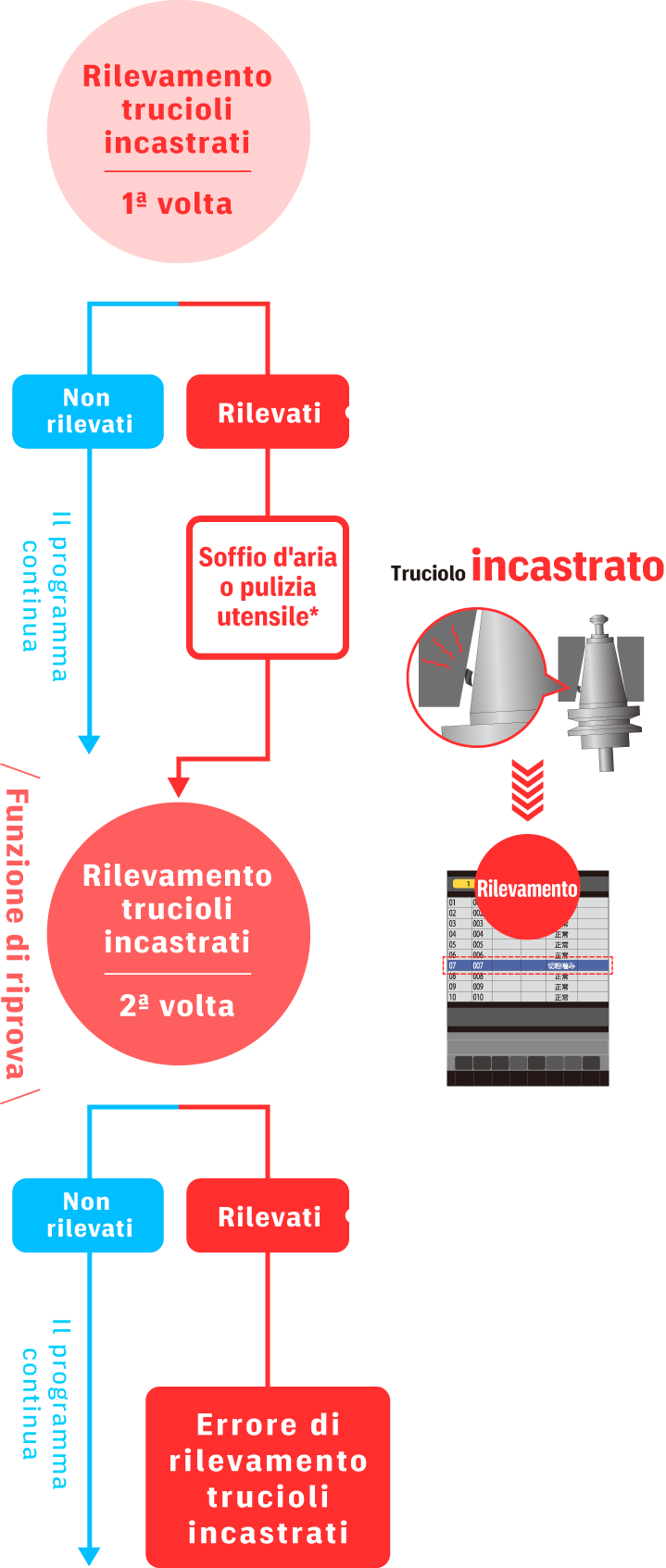

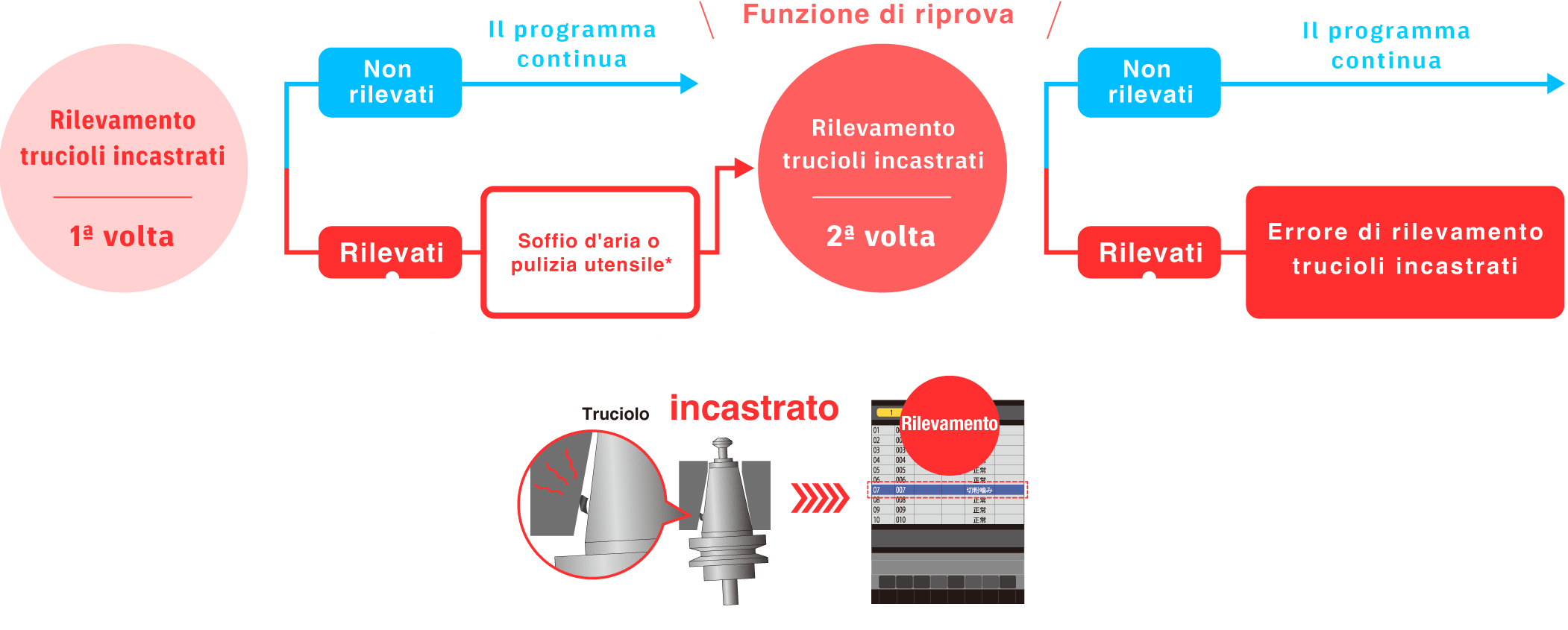

La serie S è dotata di serie di una "funzione di rilevamento trucioli incastrati".
Si prevengono difetti di lavorazione rilevando i trucioli rimasti incastrati
tra il mandrino e il portautensile durante il cambio utensile automatico.
Si possono ridurre anche fastidiosi arresti di breve durata
grazie all'esecuzione automatica della pulizia e di un nuovo tentativo.
Costi di esercizio significativamente ridotti con
elevate prestazioni di risparmio energetico grazie alla SPEEDIO Blue Technology.
Il consumo energetico viene ridotto impiegando un sistema di rigenerazione dell'energia e un motore mandrino ad alta efficienza.
Anche il consumo d'aria è stato ridotto ottimizzando le funzioni relative all'aria.
Ciò riduce i costi di esercizio, contribuendo a una produzione rispettosa dell'ambiente.

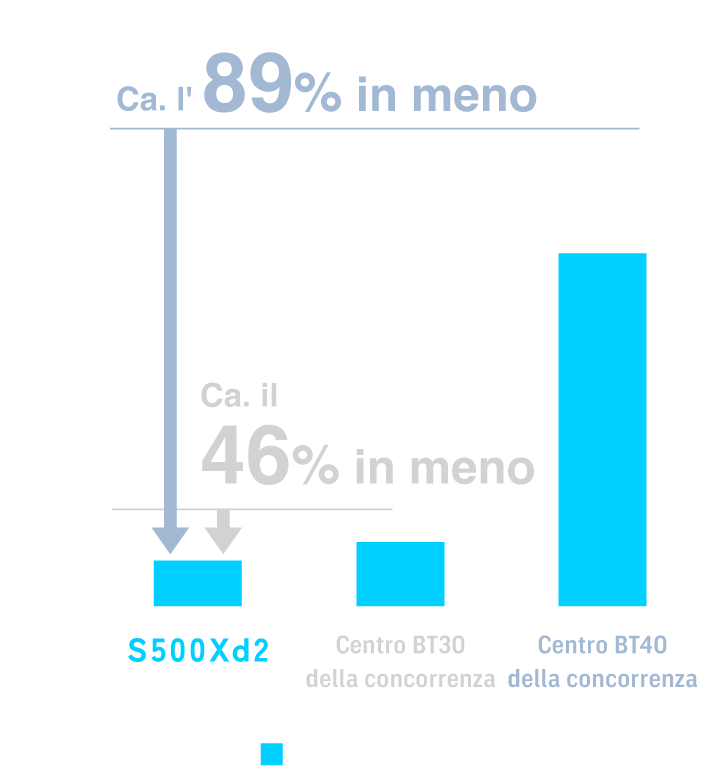

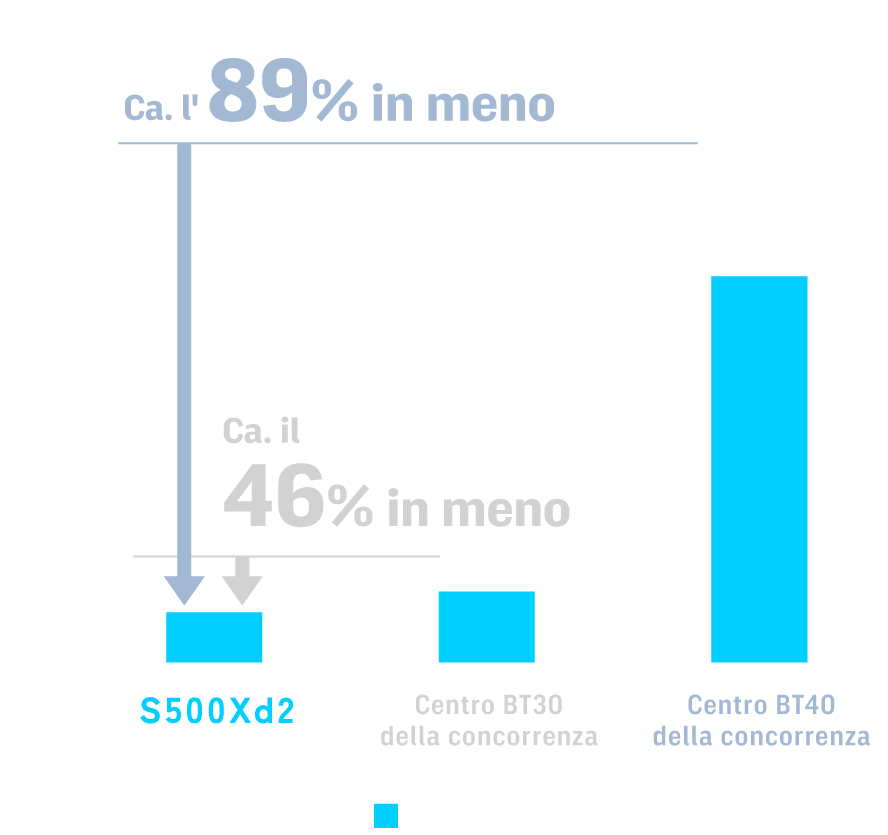

Basso consumo energetico,
elevate prestazioni di risparmio energetico
Il modello S500Xd2 riduce il consumo energetico del 30% e il consumo d'aria del 70% rispetto alle macchine BT30 della concorrenza.
Il consumo energetico totale è stato ridotto del 46%.
*1 Valore con conversione dell'aria in energia
* Questo è un esempio di alloggiamento inverter lavorato con SPEEDIO.
Taglia i costi di esercizio e genera profitto
Il consumo di energia può essere ridotto con l'introduzione di attrezzature altamente efficienti, che possono abbassare i costi di esercizio.
■Quantità di produzione giornaliera: 200 pezzi
 |
rispetto al centro BT30 della concorrenza |
rispetto al centro BT40 della concorrenza |
|---|
| rispetto al centro BT30 della concorrenza |
rispetto al centro BT40 della concorrenza |
|---|
| Consumo energetico annuo |
1.430 kWh | 2.635 kWh | 12.970 kWh |
|---|
| -1.205 kWh | -11.540 kWh |
|
Costo dell'energia elettrica annuo |
329 € | 606 € | 2.983 € |
|---|
| -277 € | -2.654 € |
| Ore di funzionamento annue |
1.920 ore | 2.240 ore | 3.787 ore |
|---|
| -320 ore | -1.867 ore |
* Questo esempio si riferisce alla lavorazione di alloggiamenti inverter con SPEEDIO.
* Calcoli di simulazione basati sulle tariffe dell'elettricità in Germania.
-
■Condizioni di lavorazione
- Programma di lavorazione
- Alloggiamento inverter
■Dati principali di lavorazione
- Spianatura
- Fresa per spianatura D50 e altro
- Foratura
- Punta D4.0 e altro
- Fresatura
- Fresa a candela D20 e altro
- Maschiatura
- Maschio M5 x 0.8 e altro
-
■Condizioni di calcolo
- Giorni di funzionamento
mensili - 20 giorni
- Tempo di ciclo
- Tempo di ciclo attrezzatura
(valore misurato)
Rimozione/montaggio pezzo
(30 s)
- Costo dell'energia elettrica
annuo - Previsto 0,23 € per kWh
■Immagine del pezzo lavorato
- Giorni di funzionamento
-
* Catalogo disponibile solo in inglese.
Download
catalogo -
Contatti
Caratteristiche del prodotto

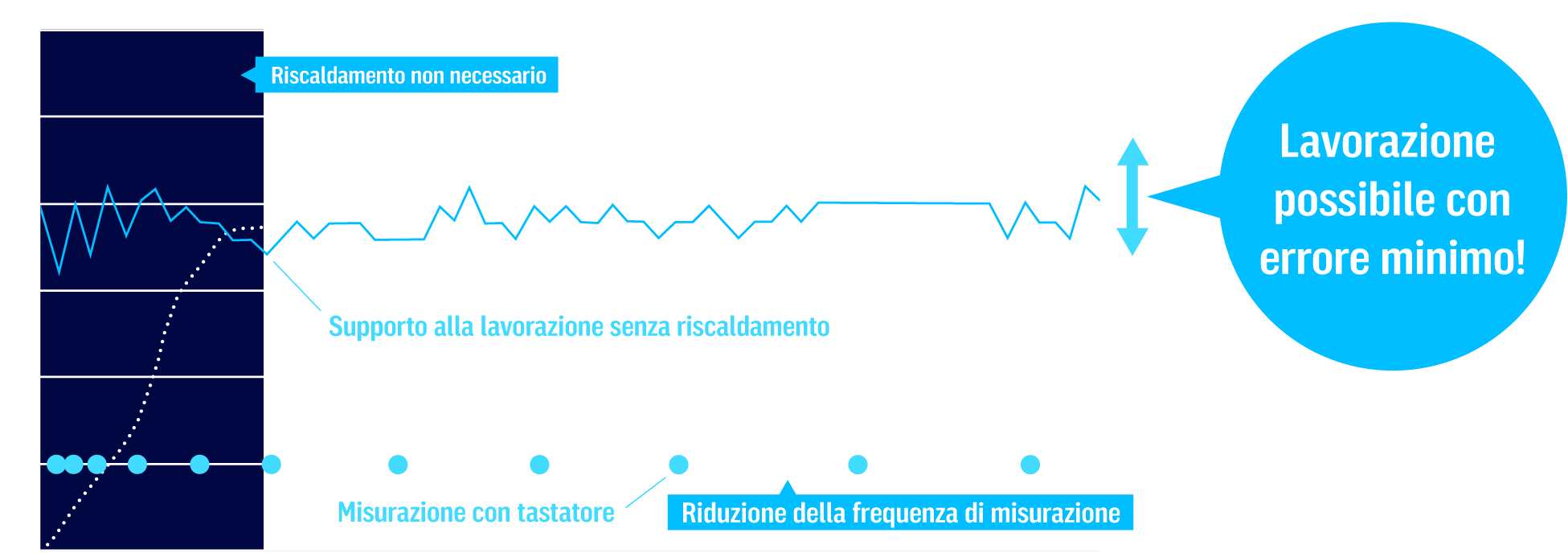

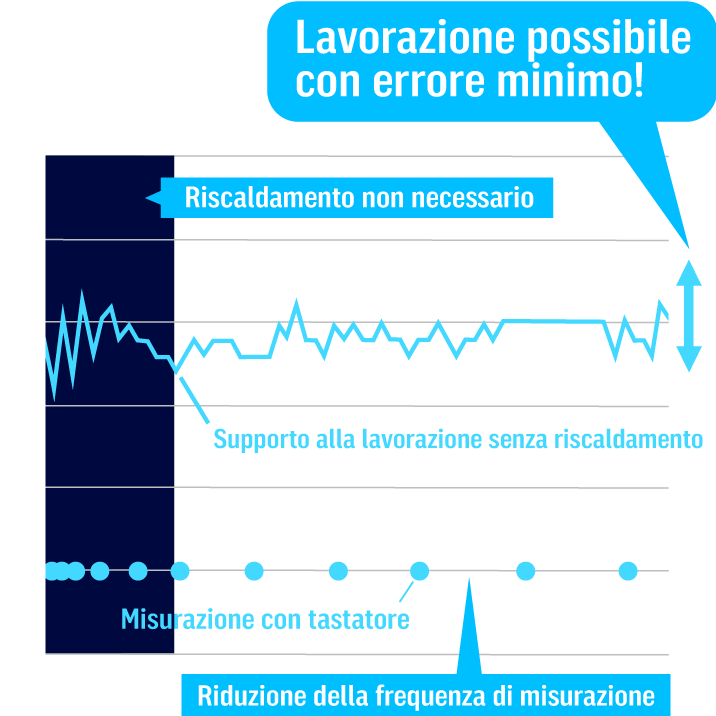

Supporto alla lavorazione senza riscaldamento
che riduce al minimo gli errori di lavorazione causati dalla deformazione termica
La tecnologia proprietaria di Brother assicura una struttura della macchina che riduce al minimo la deformazione termica.
Dotata inoltre di un'originale funzione di elaborazione della misurazione che riduce
il numero di misurazioni effettive tramite un tastatore in base all'entità dello spostamento.
Ciò elimina la necessità di riscaldamento, riducendo gli effetti sulla produttività per ottenere una lavorazione ad alta precisione.

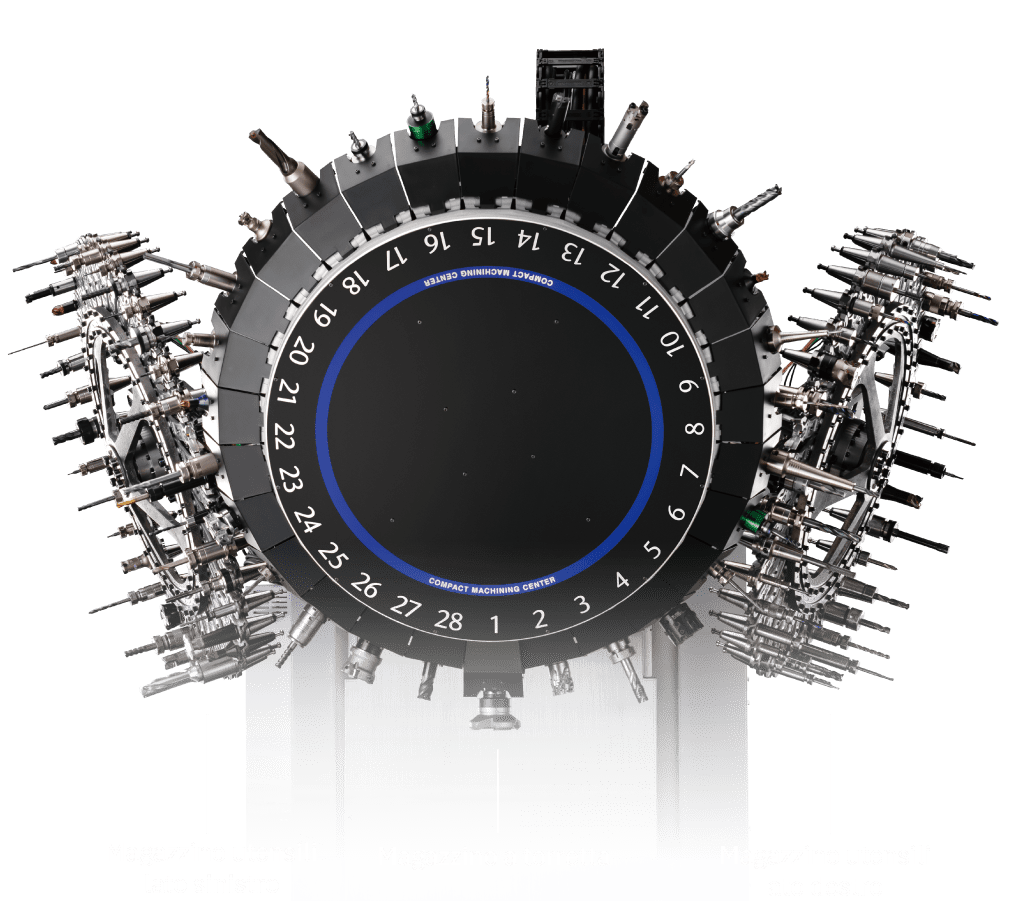

Il magazzino da 100 utensili di nuova concezione garantisce un risparmio di spazio e un' alta produttività
Un magazzino utensili per stoccare 36 utensili è installato sui lati destro e sinistro del magazzino a torretta da 28 utensili, consentendo lo stoccaggio di 100 utensili, la maggiore capacità nella serie SPEEDIO.
Il meccanismo di gestione utensili originale di Brother consente un cambio utensile stabile.
Specifica di magazzino da 100 utensili
OpzioneMagazzino a torretta: 28 utensili
+
Magazzino utensili (sinistra/destra):
36utensili ciascuno
Capacità totale
di stoccaggio:
100utensili
La serranda del magazzino separa il magazzino utensili dalla
camera di lavorazione, riducendo al minimo l'effetto dei trucioli sugli utensili.
Lavorazione simultanea a 5 assi ad alta velocità e alta precisione
Dotata di varie funzioni quali il controllo del punto centrale dell'utensile e il comando sottomicrometrico per eseguire una lavorazione simultanea a 5 assi ad alta velocità e alta precisione.
Controllo del punto centrale dell'utensile
Dotata di controllo del punto centrale dell'utensile, utile quando la lavorazione viene eseguita cambiando la direzione dell'utensile rispetto al pezzo.
L'accelerazione/decelerazione look-ahead ottimale fino a 1.000 blocchi consente la lavorazione simultanea a 5 assi.
Velocità di elaborazione di micro-segmenti
di linea
La capacità della CPU è stata notevolmente aumentata per migliorare la velocità di elaborazione di micro-segmenti di linea di quattro volte rispetto al controller precedente. Ciò consente l'elaborazione ad alta velocità di dati CAM con tolleranze ridotte.
Miglioramento della produttività
-
Oltre alla compattezza della BT30, l'elaborazione di accelerazione/decelerazione look-ahead originale massimizza le prestazioni (velocità e accelerazione massime) per ottenere una lavorazione simultanea a 5 assi ad alta velocità.
-
■Confronto con
il tempo di ciclo del
centro
BT40
Pezzo: Girante

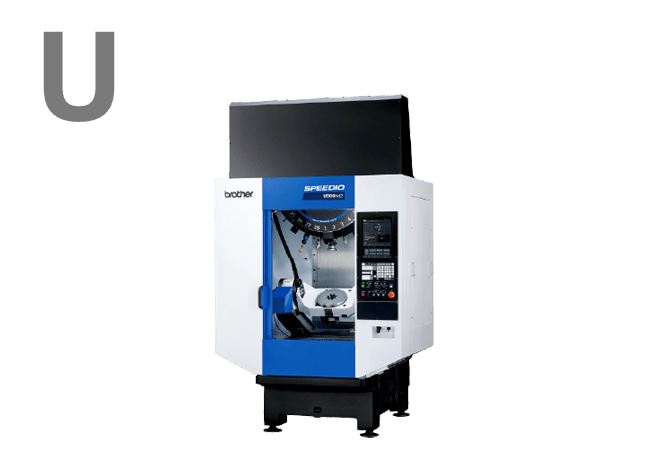

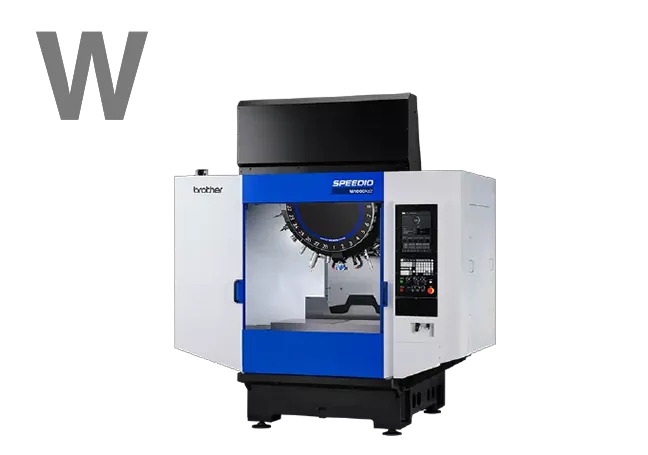

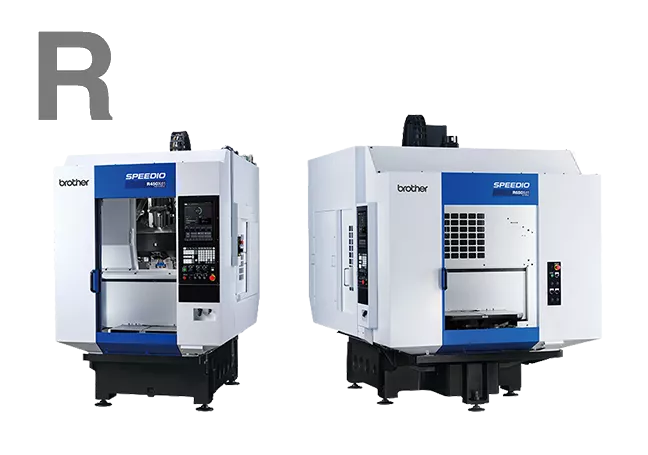

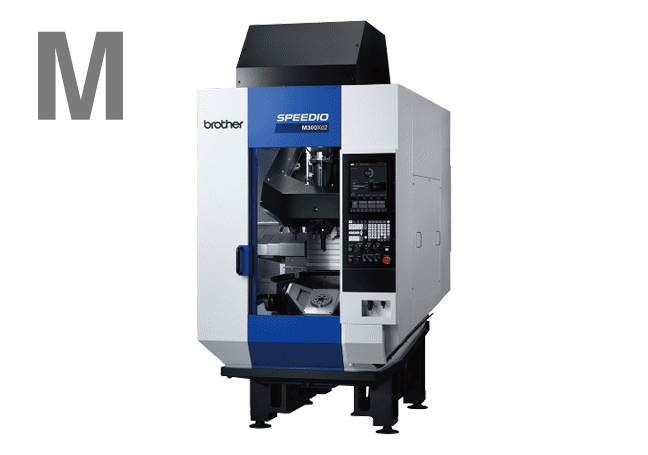

Ampia gamma per soddisfare svariate esigenze
Oltre alla serie S best-seller, Brother offre un'ampia gamma di prodotti per soddisfare svariate esigenze, compresi modelli dotati di scambiatore pallet, centri di lavorazione multi-faccia e macchine multifunzione.
