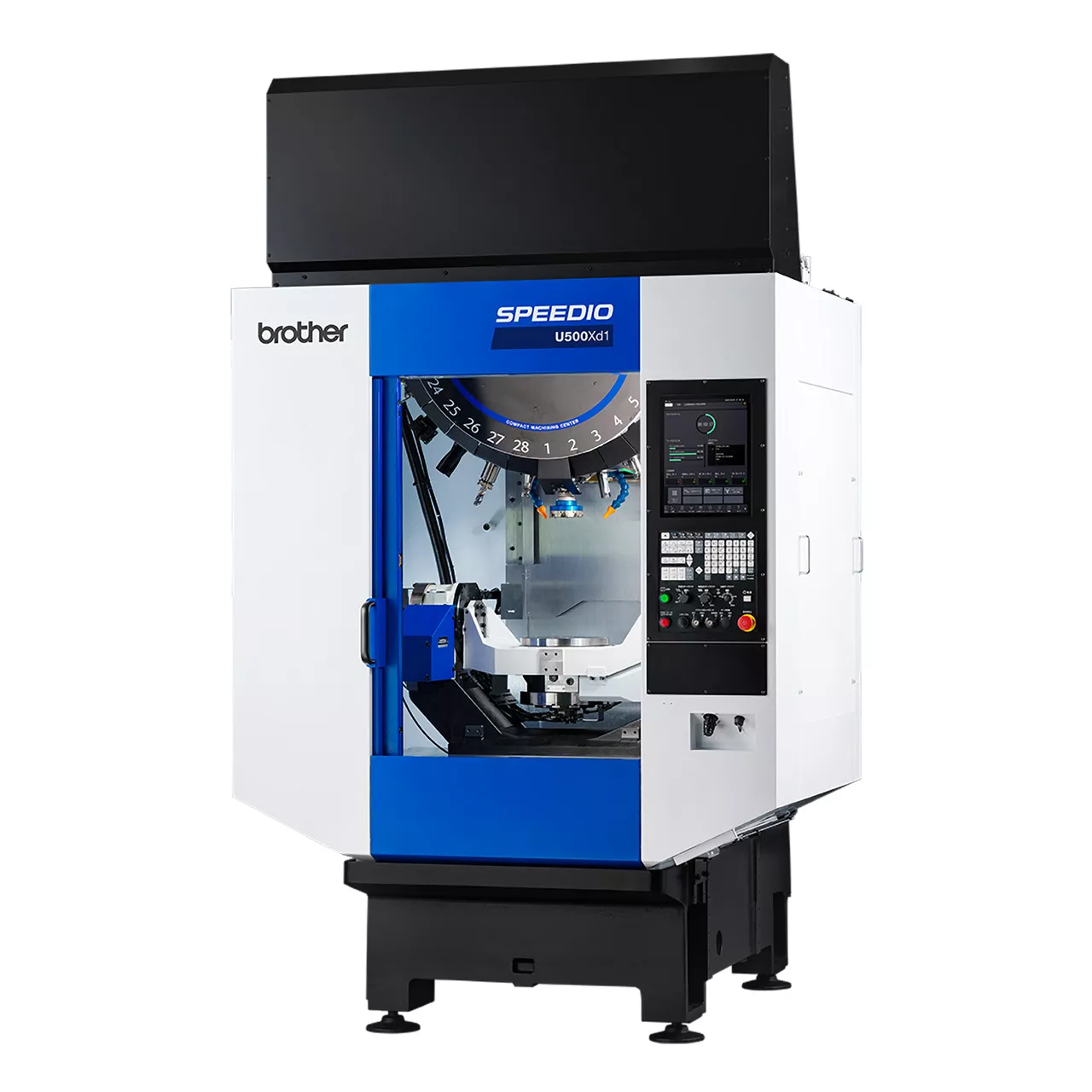

SPEEDIO U500Xd1
Centro compacto de mecanizado universal
- Desplazamientos [mm (pulgada)]: X: 500 (19.7) Y: 400 (15.7) Z: 300 (11.8)
- Máx. velocidad del husillo (min-1): 10,000/ (Opcional) 16,000
- Capacidad de almacén de herramientas (uds): 14/ 21/ 28
Seleccionar variante: U500Xd1
Equipado con una mesa giratoria basculante de nuevo desarrollo que cuenta con un espacio máximo para el utillaje de 500 mm de diámetro. La combinación con un almacén de 28 herramientas permite el mecanizado multifacial que acaba con el concepto convencional de las máquinas No. 30.
Información
Resumen
Se consigue ahorrar espacio, incluso estando la máquina equipada con una mesa giratoria basculante de alta velocidad y alta precisión,
dotada con un amplio espacio para el utillaje y un almacén de 28 herramientas recién desarrollado.
El mecanizado con una única sujeción favorece la integración de procesos.
Máx. capacidad de carga: 100 kg
* También es posible seleccionar un almacén de 14 o de 21 herramientas.
Máx. peso herramienta: 4 kg *
* Es necesario modificar el ajuste de parámetros.
El rango de desplazamiento del eje Y se ha trasladado desde el centro del eje de inclinación para asegurar un área de mecanizado suficiente cuando dicho eje se encuentre a 90 grados. (Desplazamiento del eje Y cuando el eje A está a 90 grados: 270 mm)
La búsqueda de una aceleración rápida y una respuesta ágil, gracias al desarrollo integrado de máquina/control numérico y a la optimización del control con el nuevo control numérico "CNC-D00", lleva el rendimiento de la máquina al máximo para ofrecer una alta productividad.
Almacén de 28 herramientas
Viruta a viruta: 1.3 s
Herramienta a herramienta: 0.7 s
ha conseguido una estructura de máquina sólida y fiable.
Equipado con un motor de husillo de alta eficiencia que demuestra un par suficiente desde el rango de baja a alta velocidad.
Logra una alta eficiencia de mecanizado en diversos sectores industriales, desde el automovilístico al de maquinaria en general, dispositivos médicos y aeronáutico.
El control del punto central de herramienta se ha añadido para la compatibilidad con el mecanizado simultáneo en cinco ejes.*
*Solamente disponible en el U500Xd1-5AX.
10,000 min-1 (estándar)
Máx. par: 40 Nm
Máx. salida: 18.9 kW
Par de enclavamiento del eje A*: 810 Nm
Par de enclavamiento del eje C*: 560 Nm
El control del punto central de herramienta ofrece diversas funciones. Este consigue un mecanizado simultáneo en 5 ejes de alta velocidad y alta precisión en combinación con una mesa giratoria basculante sin juego.
Control del punto central de herramienta
Equipado con un control del punto central de herramienta, en el que el mecanizado se realiza cambiando la dirección de la herramienta en relación a la pieza.
La aceleración óptima mediante de anticipation de hasta 1000 bloques consigue un mecanizado simultáneo en 5 ejes.
Funciones del NC relacionadas con el mecanizado simultáneo en 5 ejes*
Control del punto central de herramienta (fluido de arrefecimento 1000 bloques),
comandos con resolución submicrónica, ajuste de coordenada de característica, capacidad de memoria (3 Gbytes)
*Todas las funciones son estándar en el U500Xd1-5AX
Es posible el manejo intuitivo con aplicaciones y una pantalla táctil de panel vertical. Las funciones relevantes están agrupadas de acuerdo a su finalidad, por ejemplo, la configuración y el mecanizado, dando lugar a un manejo eficiente. Se visualizan los estados de producción y operativos, permitiendo una comprensión más rápida. Es posible eliminar las operaciones improductivas durante la configuración, el ajuste del mecanizado, la producción y el proceso de recuperación, dando lugar a una eficiencia de trabajo y una velocidad de operación mejoradas.
Especificaciones
Especificaciones de producto
U500Xd1
Máx. velocidad del husillo [min⁻¹]
10,000/ (Opcional) 16,000
Desplazamientos [mm (pulgada)]
X: 500 (19.7) Y: 400 (15.7) Z: 300 (11.8) A(grados): -30 a 120 C(grados):360
Capacidad de almacenamiento de herramientas [uds]
14/ 21/ 28
Velocidad de avance rápido (área XYZ) [mm/min (pulgada/min)]
50 x 50 x 56 (1,969 x 1,969 x 2,205)
Máx. velocidad del husillo del torno [min⁻¹]
A:50 C:75
Espacio requerido en el suelo [mm (pulgada)]
1.560 x 2,026 [2,864] (61.4 x 79.8 [112.8])
Husillo de contacto dual BT (BIG PLUS)
Opcional
Refrigerante a través del husillo (CTS)
Opcional
| Artículo | U500Xd1 / U500Xd1 RD *8 | U500Xd1-5AX / U500Xd1-5AX RD *8 | ||
|---|---|---|---|---|
| Unidad CNC | CNC-D00 | CNC-D00v (DB) | ||
| Desplazamientos | eje X [mm (pulgada)] | 500 (19.7) | ||
| eje Y [mm (pulgada)] | 400 (15.7) | |||
| eje Z [mm (pulgada)] | 300 (11.8) | |||
| A axis [deg.] | 120 to -30 | |||
| C axis [deg.] | 360 | |||
| Distancia entre la superficie de la mesa y el extremo de la nariz del husillo [mm (pulgada)] | 145 - 445 (5.7 - 17.5) | |||
| Mesa | tamaño del área de trabajo [mm (pulgada)] | ø260 (ø10.2) | ||
| Máx. capacidad de carga (uniforme) [kg (lbs)] |
100 (220) | |||
| Máx. inercia de carga de la mesa [kgm2(lb inch2)] |
1.8 (6151) [2.6 (8885) *9] | |||
| Husillo | Velocidad del husillo [min-1] |
especificación de 10,000min-1 : 1 - 10,000 especificación de 16,000min-1 (Opcional) : 1 - 16,000 |
||
| Velocidad durante el roscado [min-1] | MÁX. 6,000 | |||
| Orificio roscado | 7/24 roscado No.30 | |||
| Sistema de contacto dual BT (BIG PLUS) | Opcional | |||
| Refrigerante a través del husillo (CTS) | Opcional | |||
| Velocidad de avance | Velocidad de avance rápido (área XYZ) [m/min (pulgada/min)] |
50 x 50 x 56 (1,969 x 1,969 x 2,205) | ||
| Avance de corte [mm/min (pulgada/min)] |
Eje X,Y,Z: 1 - 30,000 (0.04 - 1,181) *7 | |||
| Avance de indexado (A, C) [min-1] | Eje A: 50, Eje C: 75 (60 *9) | |||
| Unidad ATC | Tipo de vástago de herramienta | MAS-BT30 | ||
| Tipo de perno de tracción*4 | MAS-P30T-2 | |||
| Capacidad de almacén de herramientas [uds] | 14/21/28 | |||
| Máx. longitud herramienta [mm (pulgada)] | 250 (9.8) | |||
| Máx. diámetro herramienta [mm (pulgada)] | 110 (4.3) | |||
| Máx. peso herramienta [kg (lbs)]*1 | 3.0 (6.6) [4.0 (8.8) *10] /herramientas, (PESO TOTAL HERRAMIENTA:25 (55.1) para 14 herramientas, 35 (77.2) para 21 o 28 herramientas) |
|||
| Método de selección de herramienta | Método del atajo aleatorio | |||
| Tiempo de cambio de herramienta *5 | herramienta a herramienta [s] | 0.6 / 0.7 (14 o 21 herramientas / 28 herramientas) | ||
| viruta a viruta [s] | 1.2 / 1.3 (14 o 21 herramientas / 28 herramientas) | |||
| Motor eléctrico | Motor principal husillo (10 min/continuo)[kW] *2 |
especificación de 10,000min-1 : 10.1/7.1
especificación de 16,000min-1 (Opcional) : 7.4/5.1 |
||
| Motor de avance del eje [kW] | eje XY: 1.0, eje Z: 2.0, eje A: 0.9, eje C: 0.55 | |||
| Fuente de alimentación | Suministro de alimentación | 200 a 230 V AC ± 10 %, trifásico, 50/60 Hz ± 2 % | ||
| Capacidad de potencia (continua) [kVA] | especificación de 10,000min-1 : 9.5
especificación de 16,000min-1 (Opcional) : 9.5 |
|||
| Suministro de aire | presión de aire regular [MPa] | 0.4 - 0.6(valor recomendado : 0.5MPa)*6 | ||
| caudal requerido [l/min] | 55 | |||
| Dimensiones de la máquina | Altura [mm (pulgada)] | 2,748 (108.2) | ||
| Espacio requerido en el suelo *11 [con puerta de unidad de control abierta] [mm (pulgada)] |
1.560 x 2,026 [2,864] (61.4 x 79.8 [112.8]) | |||
| Peso [kg (lbs)] | 2,650 (5,843) | |||
| Precisión*3 | Precisión de posicionamiento de eje bidireccional (ISO230-2:1988) [mm (pulgada)] |
Eje X,Y,Z: 0.006-0.020 (0.00024-0.00079) /Eje A, C: 28 s o menos | ||
| Repetibilidad de posicionamiento de eje bidireccional (ISO230-2:2014) [mm (pulgada)] |
Eje X,Y,Z: Menos de 0.004 (0.00016) /Eje A, C: 16 s o menos | |||
| Accesorios estándar | Manual de instrucciones (1 juego de DVD), pernos de nivelación (4 uds), placa de nivelación (4 uds) |
|||
- *1 El peso real de la herramienta difiere dependiendo de la configuración y del centro de gravedad. Las figuras aquí mostradas son únicamente para referencia.
- *2 La salida del motor del husillo difiere dependiendo de la velocidad del husillo.
- *3 Medido en cumplimiento de las normas ISO y los estándares de Brother. Póngase en contacto con su distribuidor local para saber más detalles.
- *4 Las especificaciones de Brother se aplican a los pernos de tracción para CTS.
- *5 Medido en cumplimiento de las normas JIS B6336-9 y MAS011-1987.
- *6 La presión regular del aire varía dependiendo de las especificaciones de la máquina, los detalles del programa de mecanizado y el uso de equipos periféricos. Ajuste una presión superior al valor recomendado.
- *7 Cuando se utiliza el modo de alta precisión B.
- *8 La máquina debe estar equipada con un dispositivo de detección de cambio de posición dependiendo del destino del envío. Las máquinas equipadas con un dispositivo de detección de cambio de posición vienen con las letras "RD" al final del nombre del modelo.
- *9 Cuando se utiliza el modo de alta inercia. Es necesario modificar el ajuste de parámetros.
- *10 Es necesario modificar el ajuste de parámetros. (Se cambia el tiempo de indexado de la herramienta).
- *11 El valor no incluye el depósito del refrigerante.
| Artículo | U500Xd1 | U500Xd1-5AX | |
|---|---|---|---|
| Modelo CNC | CNC-D00 | CNC-D00v (DB) | |
| Ejes de control | 5 ejes (X, Y, Z, A, C) | ||
| Ejes controlados simultáneamente | Posicionamiento | 5 ejes (X, Y, Z, A, C) | |
| Interpolación |
Linear : 4 ejes (X, Y, Z, 1 ejes adicionales) Circular : 2 ejes Helical/Conical : 3 ejes (X, Y, Z) |
Lineal : 5 ejes (X, Y, Z, 2 ejes adicionales) Circular : 2 ejes Helicoidal/cónico : 4 ejes (3 ejes lineales + 1 eje adicional, 2 ejes lineales + 2 ejes adicionales) |
|
| Incremento mínimo de entrada | 0.001mm, 0.0001 pulgada, 0.001 grados. | ||
| Máx. dimensión programable | ±999999.999mm, ±99999.9999 pulgadas | ||
| Mostrar | Pantalla táctil LCD en color de 15 pulgadas | ||
| Capacidad de memoria | 500 Mbytes, 3 Gbytes (opcional) (Capacidad total del programa y el banco de datos) |
3 Gbytes (Capacidad total del programa y el banco de datos) |
|
| Comunicación externa | Interfaz de memoria USB, Ethernet, RS232C (opcional) | ||
| N.º de programas registrables | 4,000 (Capacidad total del programa y el banco de datos) | ||
| Formato de programa | Lenguaje NC, lenguaje de programación conversacional (modificado por parámetro) Conversión disponible del programa de lenguaje conversacional al programa de lenguaje NC * Lenguaje de programación conversacional no disponible |
Lenguaje NC * Lenguaje de programación conversacional no disponible |
|
- * Los "Ejes de control" y los "Ejes controlados simultáneamente" indican el número máximo de ejes, que cambiará dependiendo del destino del envío o de las especificaciones de la máquina.
- * Ethernet es una marca registrada de Xerox Corporation en los Estados Unidos.
| Operación | Funcionamiento de prueba (Dry run) Bloqueo de máquina Reinicio del programa Corrección de avance rápido Corrección de avance de corte NC functions Captura de pantalla Nivel de operación Tecla de señal de entrada externa Teclas de acceso directo < opcional > |
|
|---|---|---|
| Programación | Absoluto/ incremental Pulgadas / métrico Ajuste de sistema de coordenadasbr> Esquina C/esquina R Rotación de coordenadas Roscado sincronizado Subprograma Pantalla gráfica |
|
| Medición | Medición de longitud de herramienta *1 Medición de longitud de herramienta |
|
| Alta velocidad y alta precisión | Ajuste de parámetros de mecanizado Modo de alta precisión AIII Modo de alta precisión BI (fluido de arrefecimento 160 bloques) Compensación del juego < opcional > |
|
| Vigilancia | Vigilancia carga de mecanizado Vigilancia de herramienta ATC Predicción de sobrecarga Visualización de forma de onda / salida de forma de onda a tarjeta de memoria Compensación por distorsión térmica automática (ejes X, Y y Z) Visualización de rendimiento de producción Vida útil de la herramienta / herramienta de repuesto |
|
| Mantenimiento | Función de retorno de roscado Registro de estado Registro de alarmas Registro de operación Aviso de mantenimiento Medición de resistencia de aislamiento del motor Filtro de lavado de herramientas con detección de atasco del filtro Encóder sin baterías Prueba de carga de freno |
|
| Automático/red | Remoto por ordenador OPC UA Notificación automática PLC integrado (LD/ST/FBD) < opcional > |
|
| Ahorro energético | Apagado automático Modo pausa Apagado automático del refrigerante Apagado automático de luz de trabajo Apagado retardado de limpieza de virutas |
|
| Aplicaciones de soporte | Ajustar parámetros de máquina Herramienta ATC Vida útil de herramienta Visualización de forma de onda Rendimiento de producción Ahorro energético/Consumo de energía Soporte de recuperación Inspección PLC |
|
| Accesorios | Visor de archivos Cuaderno de notas Calculadora Acceso directo al registro Apagado de pantalla |
|
| Funciones limitadas al lenguaje NC | Menú de programación Sistema de coordenadas local Sistema de coordenadas de pieza ampliado Posicionamiento unidireccional Avance por tiempo inverso Entrada de datos programable Compensación de longitud de herramienta Compensación de herramienta de corte Escalado Imagen espejo Llamada externa a subprograma Macro Operación de cinta/operación de carga en FTP Función de omisión múltiple < opcional > |
|
| Funciones limitadas al lenguaje de programación conversacional | Programa de operación Programa de secuencias Selección automática de herramienta Ajuste automático de condición de corte Ajuste automático de compensación de longitud de herramienta Ajuste automático de compensación de herramienta de corte Cálculo automático de entrada de número desconocido Control de solicitudes de mecanizado |
|
- *1 El instrumento de medida debe ser preparado por el usuario.
- *2 Cuando se utilizan los comandos con resolución submicrónica, se deshabilita el cambio al lenguaje de programación conversacional.
- *3 Disponible únicamente en el U500Xd1-5AX.
- *4 Estándar en modelos con control simultáneo en 5 ejes (-5AX).

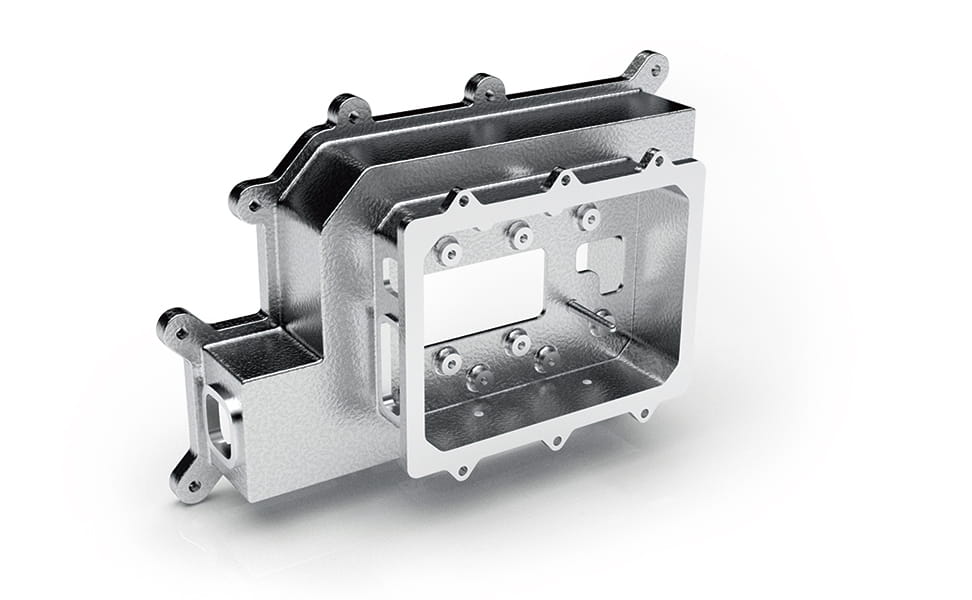

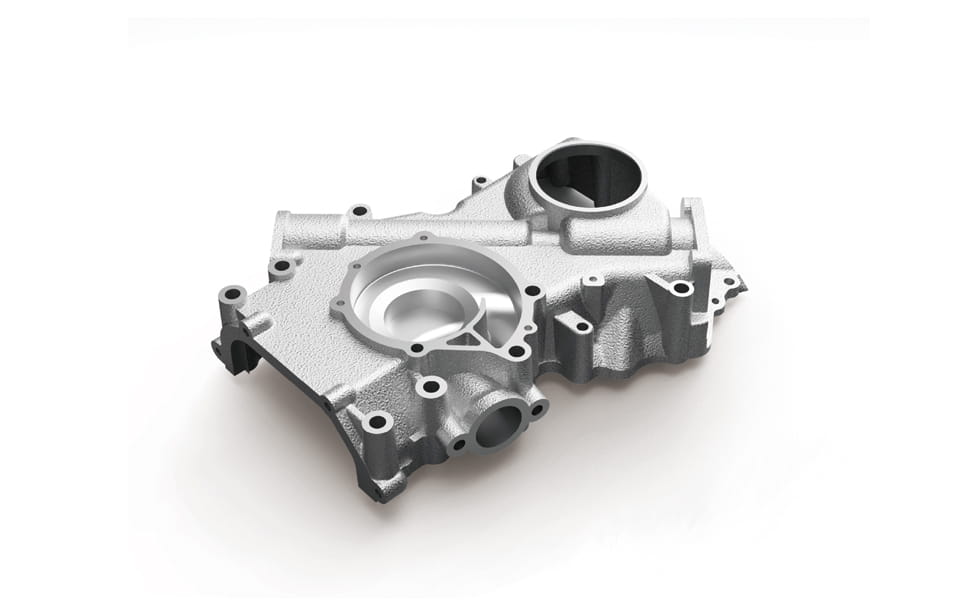

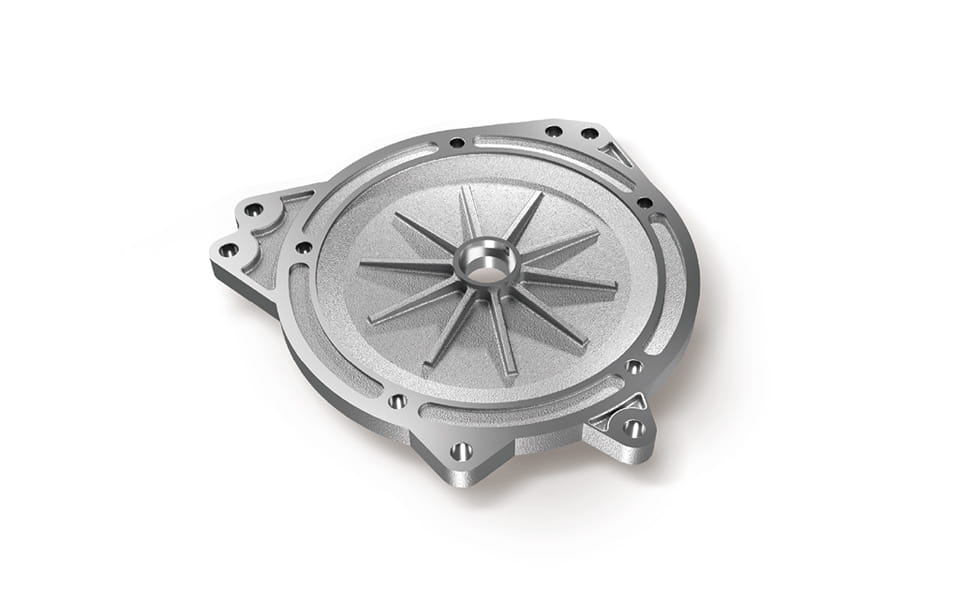

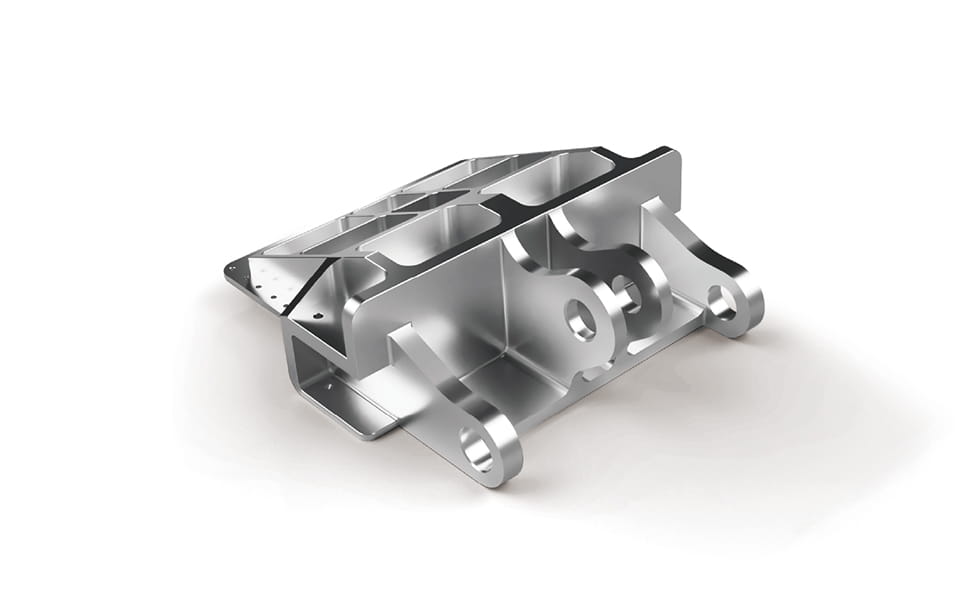

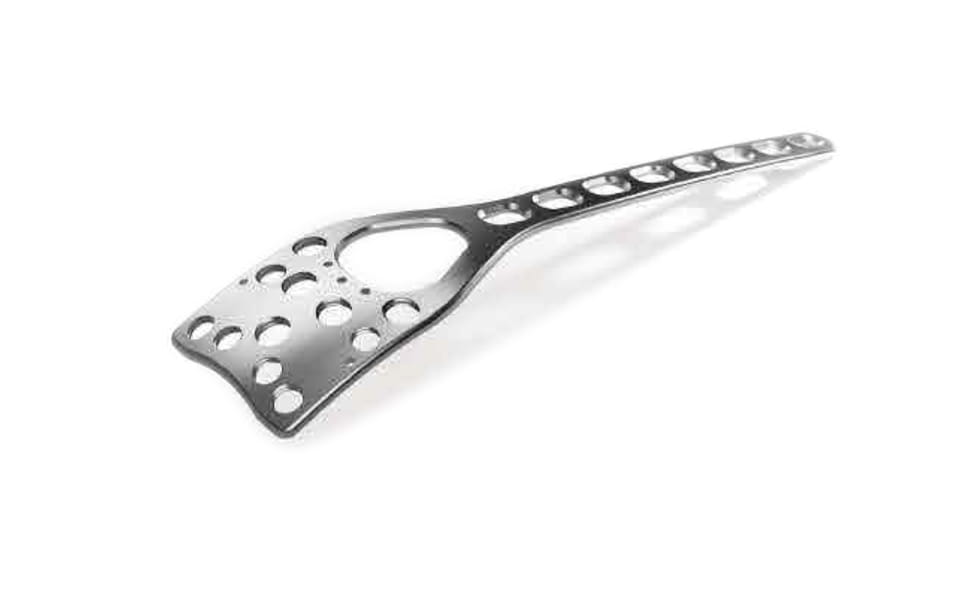

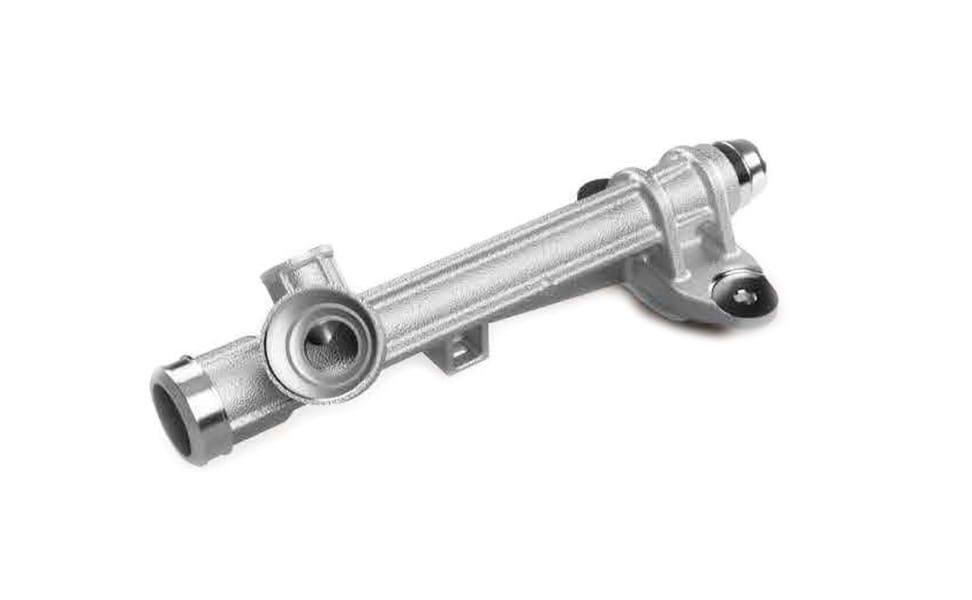

Ejemplo
