SPEEDIO Rotary Table T-200A T200Ad

Sonderoption SPEEDIO

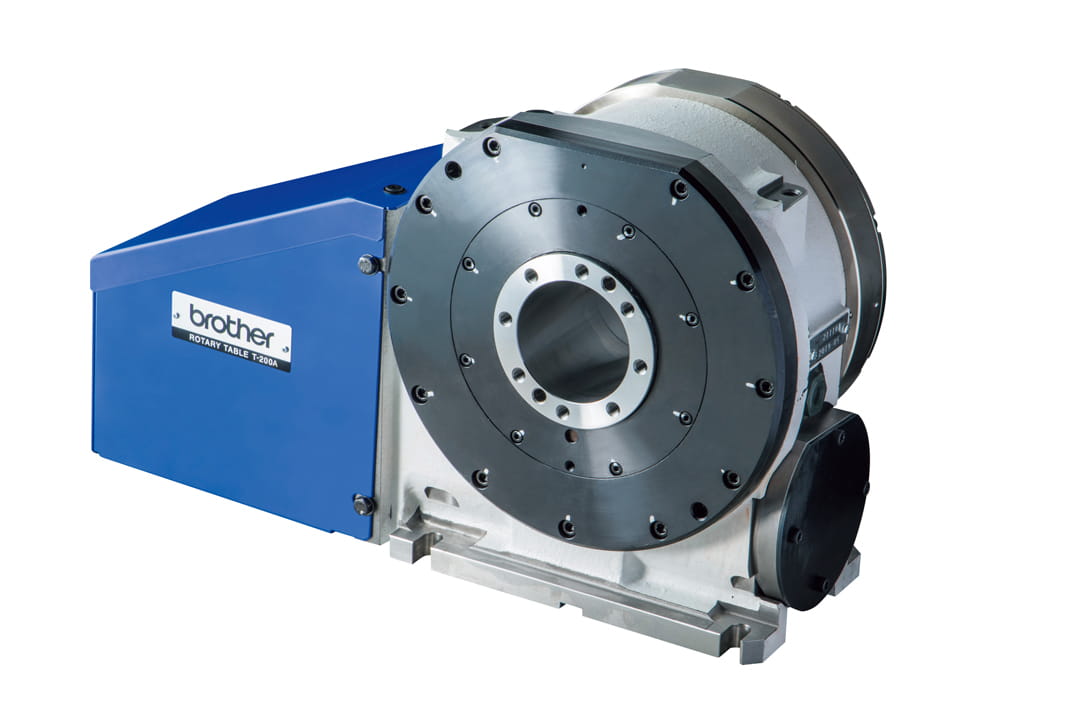

Drehtisch T-200A / T200Ad Hohe Genauigkeit, hohe Produktivität und verlängerte Lebensdauer.

Informationen

Rollenkurvengetriebe

Hohe Genauigkeit
Hochpräzise Bearbeitung durch spielfreien Mechanismus.

Hohe Produktivität
Erreicht durch die maximale Drehzahl von 100 min^-1.

Verlängerte Standzeit
Dauerhaft hohe Genauigkeit mit sehr geringer Verschlechterung im Laufe der Zeit.

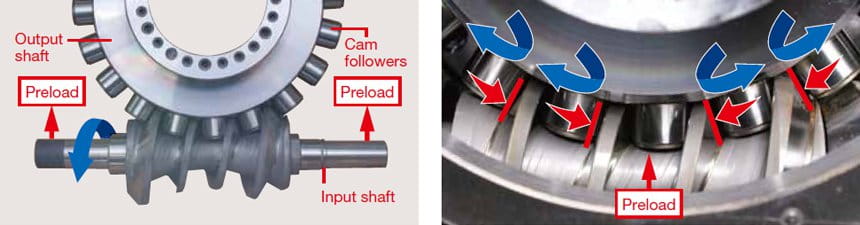

Rollengetriebe-Nocken-Mechanismus

Durch das Vorspannen der Eingangs- und Ausgangswellen können die vier Kurvenrollen immer in Kontakt mit der Kurvenoberfläche gehalten werden, wodurch ein Spiel vermieden und eine hohe Steifigkeit erreicht wird. Zusätzlich ermöglichen die sich drehenden Kurvenrollen eine effiziente Übertragung des Motordrehmoments. Dadurch können sie mit geringem Drehmoment betrieben und über lange Zeiträume hinweg ohne Verschleiß und Nachjustierung eingesetzt werden.

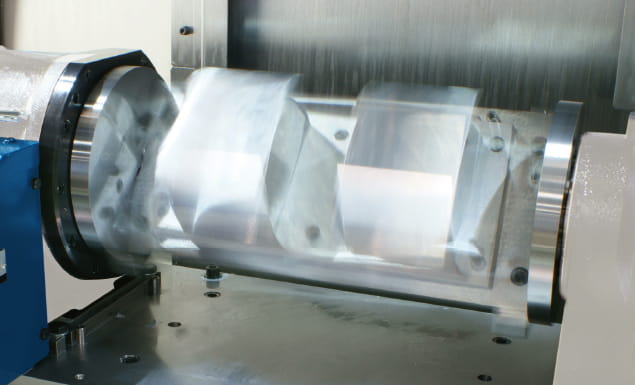

Hohe Produktivität

Die Kombination des Rollenkurvengetriebe mit einem geeigneten Motor erlaubt hohe Beschleunigung sowie hohe Drehzahlen. Außerdem kann die Bearbeitung je nach Bearbeitungslast allein durch das Haltemoment des Motors ohne Einsatz eines Klemmmechanismus ausgeführt werden.

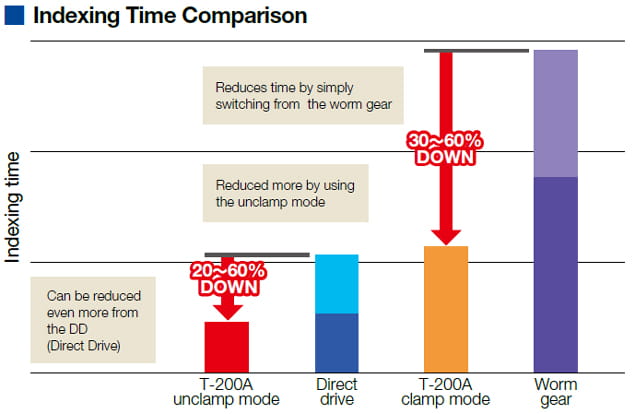

Max. Drehzahl: 100 min^-1

^{( 0→180 Grad Indexierungszeit
Einspannmodus: 1,05 s
Ausspannmodus: 0,45 s}

Hohe Genauigkeit

Das Spiel kann durch Vorspannung der Kurvenrollen beseitigt werden. Selbst die Bearbeitung bei umgekehrter Drehrichtung beeinträchtigt die Bearbeitungsoberfläche nicht.

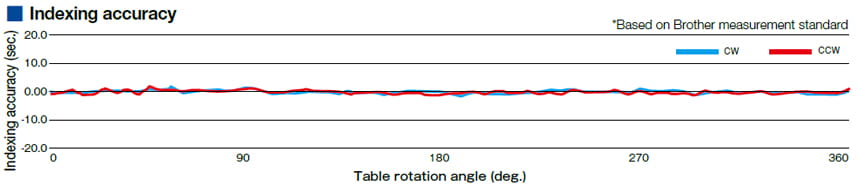

Indexiergenauigkeit: 10 s oder weniger

Wiederholgenauigkeit: 4 s oder weniger

Ein für die Verwendung mit einem Schwenkspannvorrichtung erforderlicher Supporttisch ist verfügbar.

Spannmoment
330N・m

*:Wenn der Auflagetisch mit Klemmung gewählt wird.

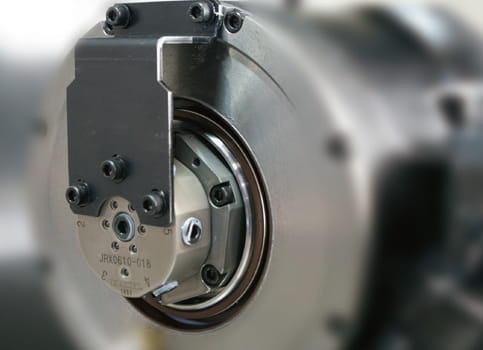

Der Drehtisch ist mit einem integrierten Drehgelenk ausgestattet, um ein Austreten zu verhindern.

6 Anschlüsse: Hydraulisch / Pneumatisch (mit Durchgangsanschluss)

*: Bei Verwendung einer Drehdurchführung für den Auflagetisch bitten wir um separate Rücksprache.

Produktspezifikation

Type	Right-handed, Left-handed^*1
Through hole diameter	70H7mm /2.8H7inch
Center height	170mm /6.7inch
Gear ratio	1/20
Maximum speed	100min^‒1 (50min^‒1^*2)
Bi-directional positioning accuracy (ISO230-2 compliant)	20s or less
Bi-directional positioning repeatability (ISO230-2 compliant)	10s or less
Indexing accuracy^*3	10s or less
Repeatability^*3	4s or less
Maximum loading capacity	100kg /220lbs (200kg / 440lbs ^*4)
Allowable work inertia	1.0kg・m² /23.7lbs・ft² (4.0kg・m² /94.8lbs・ft² ^*2)
Allowable unbalanced load	5.0kg・m /36.2ft・lbs
Clamp method	Pneumatic
Clamp torque	280N・m /207ft・lbs (at 0.5Mpa)
Maximum holding torque ^*5	720N・m /531ft・lbs (at 0.5MPa)
Product weight	61kg /134lbs

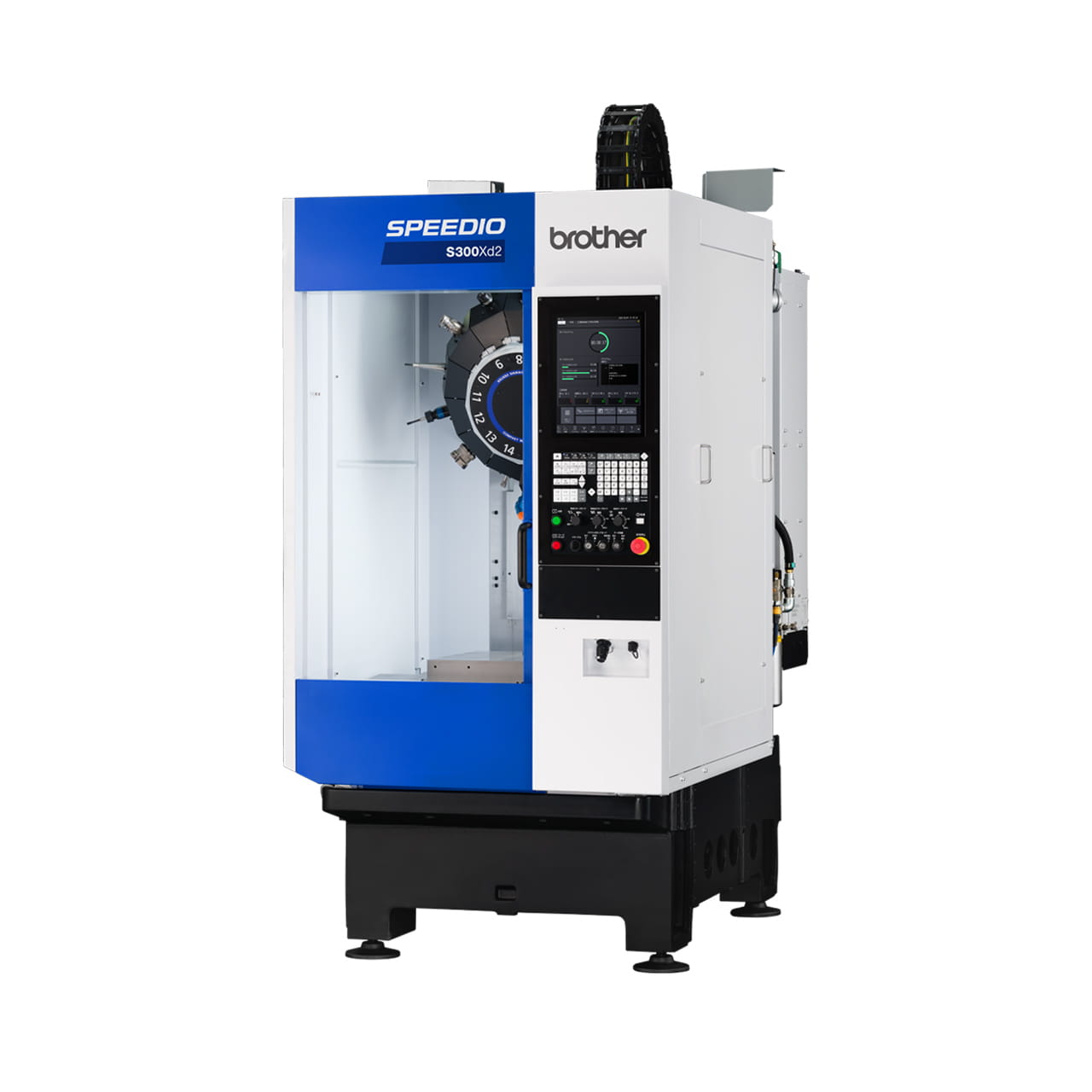

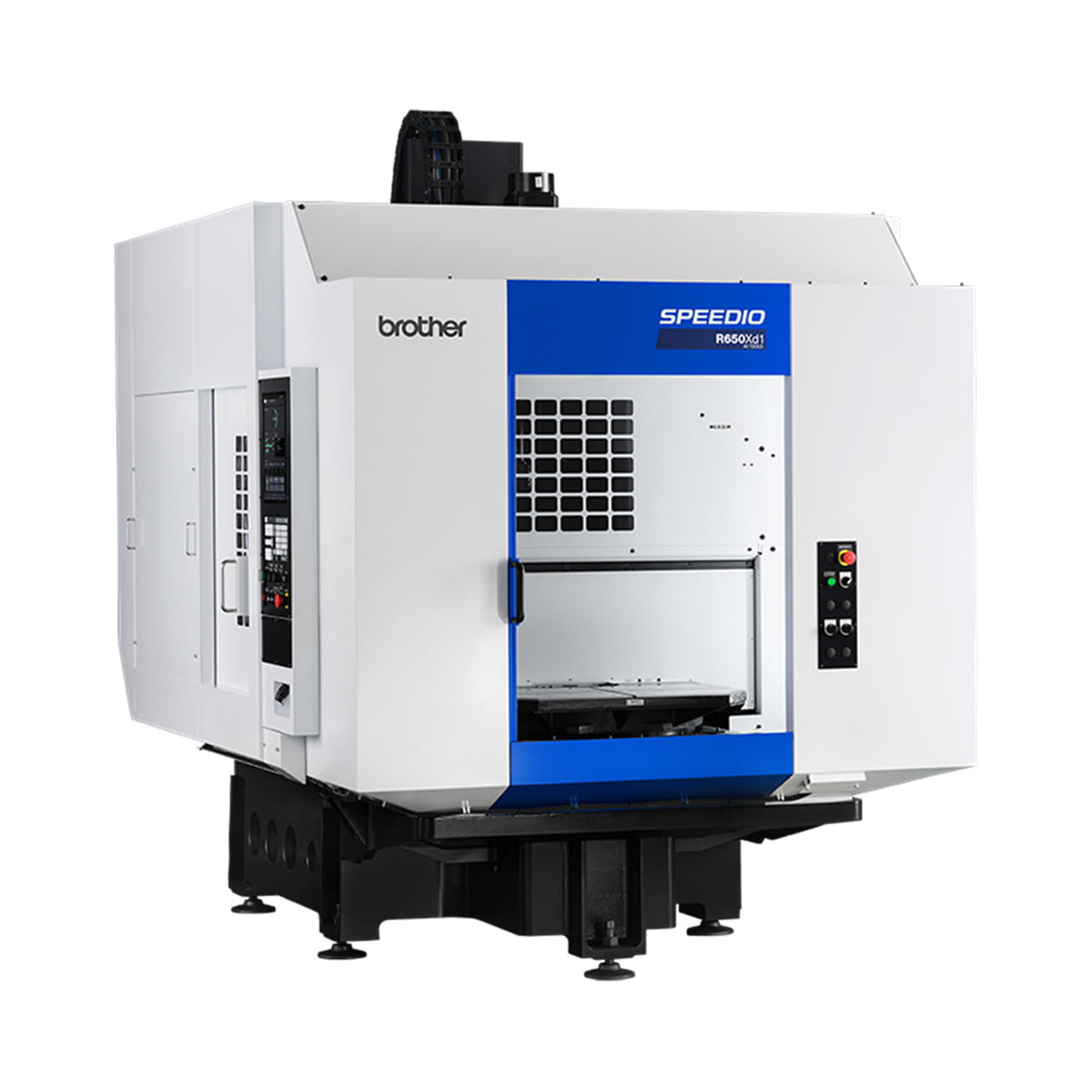

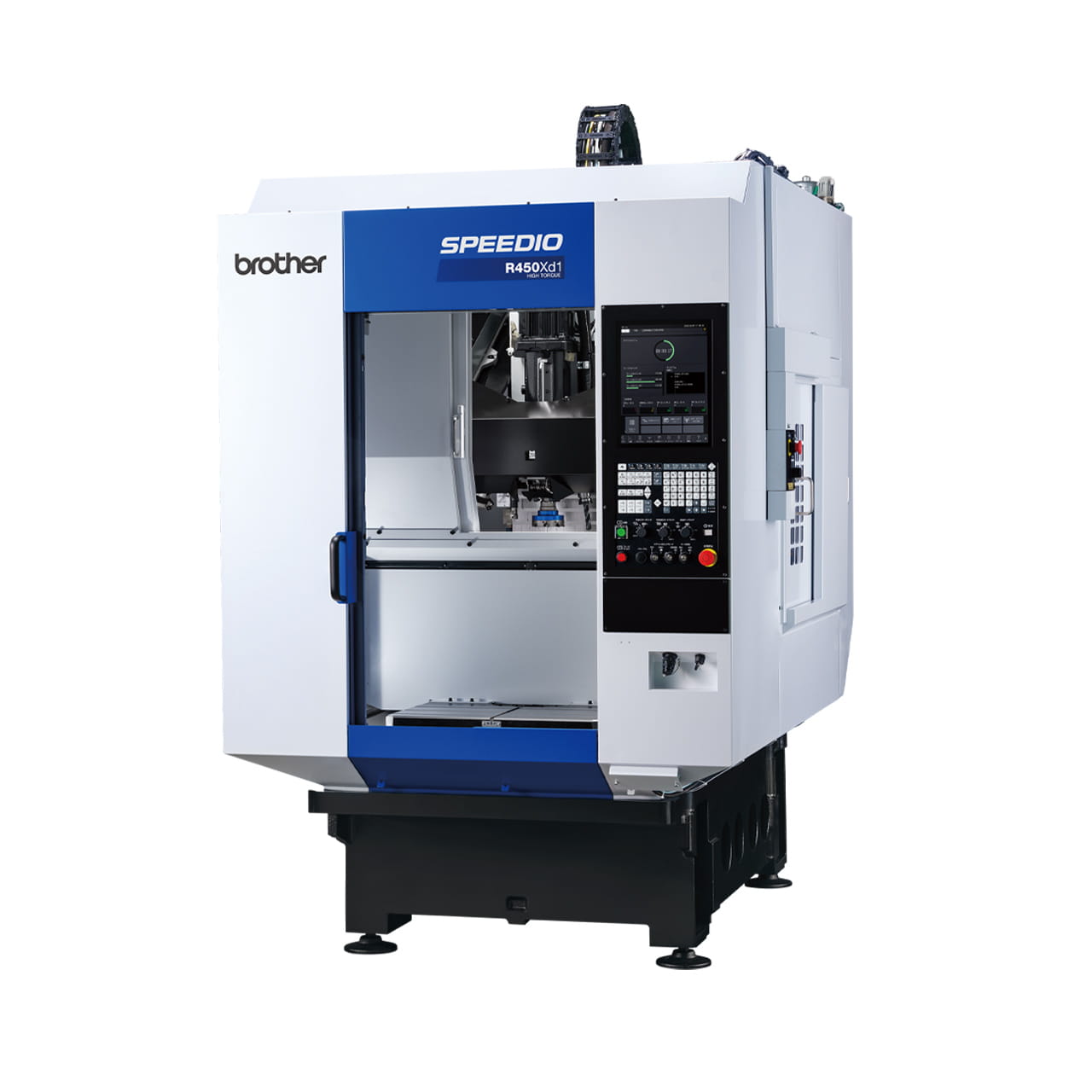

Applicable models	S300X2 (X1) / S500X2 (X1) / S700X2 (X1) / S1000X1 / W1000Xd1 ^*6 / R450X2 (X1) / R650X2 (X1) / F600X1

*1: Only right-handed type available for R450X2(X1) and R650X2(X1).
*2: When high inertia mode (enabled by changing parameter setting) is used.
*3: Based on Brother measurement standard.
*4: When support table is used.
*5: Obtainted by the clamp torque plus the motor’s holding torque.
*6: T-200Ad is available for W1000Xd1.
