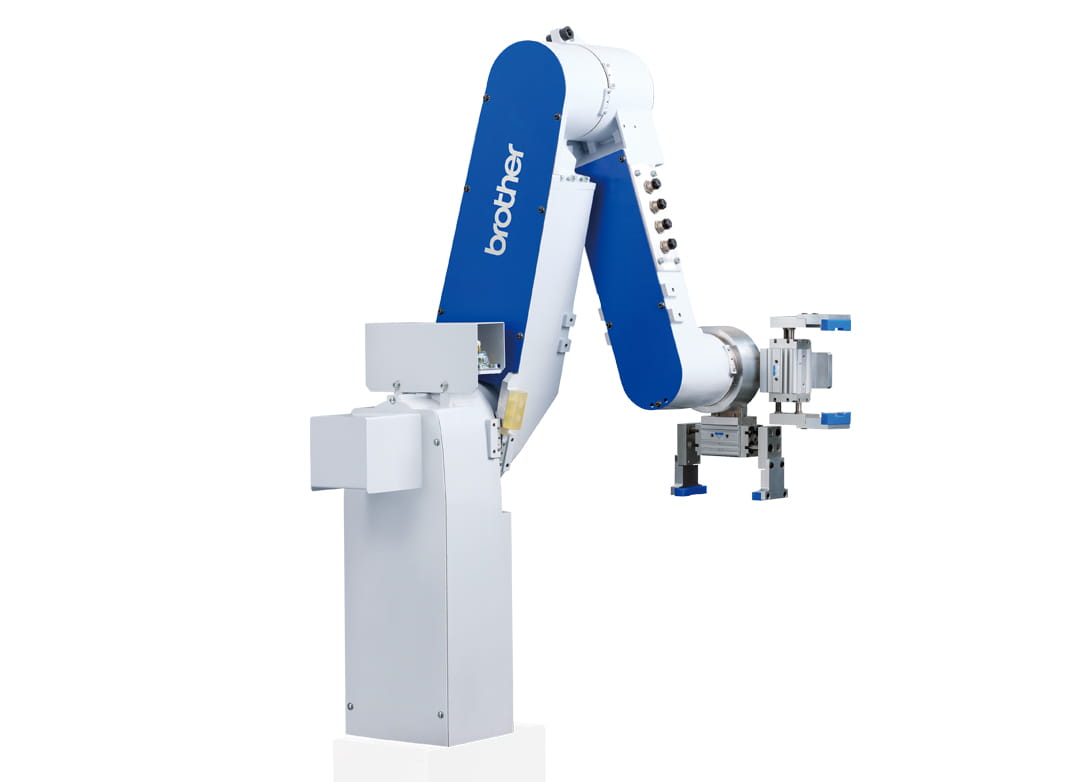

SPEEDIO Loading System BV7-870Ad

Vergleichen

Speziell für das Be- und Entladen von Werkstücken
Kompakter Einbau an der Seite der Maschine
Im Steuerkasten der Maschine integrierte Steuerung

Informationen

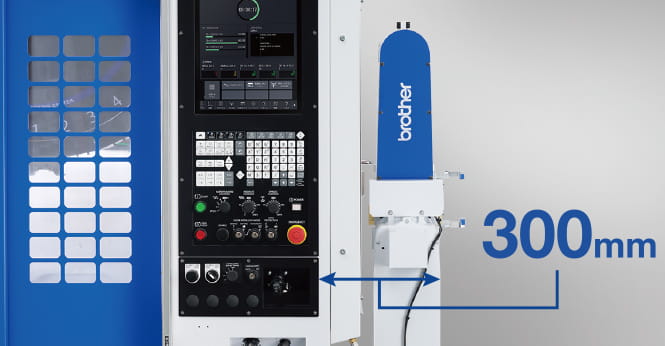

Das Ladesystem ist in die Maschine integriert, wodurch weniger Installationsfläche benötigt wird.

*: Das Bild zeigt "S500Xd1".

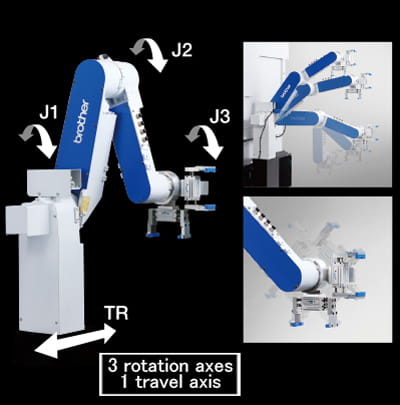

Einfache Handhabung durch 4-Achsen-Vertikal-Gelenk, spezialisiert auf Be- und Entladen von Werkstücken.

Die Integration der Steuerung spart Platz und reduziert den Verkabelungsaufwand.

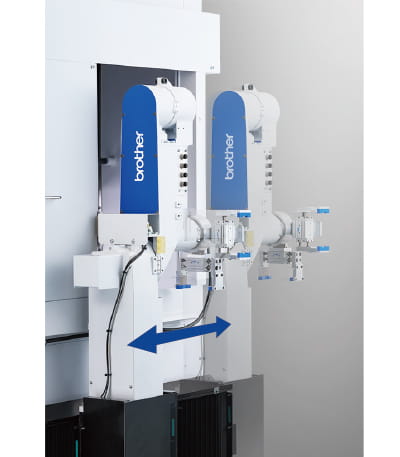

Die Seitentür wird automatisch oder durch die Verfahrachse des Ladesystems geöffnet.

Supported models		S300Xd1 / S500Xd1	M200Xd1
Type		Vertical articulated
No. of axes		4
Loading position		Right side / Left side
Arm length	Total	870mm (34inch)
	J1	475mm (18.7inch)
	J2	395mm (15.5inch)
Operation range	J1	±90°	±90° (75° on machine side)
	J2	±160°
	J3	±300°
	TR (side door)	600mm(480mm) [23.6 (18.8) inch]	600mm(550mm) [23.6 (21.7) inch]
Rated transferable weight		7kg (15.4lbs)
Maximum speed	J1	100°/ sec
	J2	170°/ sec
	J3	300°/ sec
	TR (side door)	730mm/sec (*Opened/closed by BV7)
Repetitive positioning accuracy		±0.08mm
weight		290kg (639lbs) (mounted on S300Xd1) 310kg (683lbs) (mounted on S500Xd1)	280kg (617lbs) (mounted on M200Xd1)

Control axes		4 axes (3 rotation axes + 1 travel axis)
Control method		PTP / Linear interpolation
Program language		Brother BASIC
No. of program that can be registered		128
User interface		Teaching pendant / PC software
Input/output	Special input	Hand open/close sensor, start/stop, reset
	Special output	Hand open/close, start/stop/alarm LEDs
	General-purpose input/output	Optional (EXIO board input 32/output 32)
Linkage with SPEEDIO	Input	Program end, M function signal output, etc.
	Output	External zero point return, M function completion, etc.
	Built-in PLC	Global OM exclusively for loading system
Power supply		Supplied from machine
