SPEEDIO W1000Xd1
Centro compacto de usinagem Deslocamento amplo
- Deslocamentos [mm (polegada)]: X: 1000 (39.4) Y: 500 (19.7) Z: 300 (11.8)
- Velocidade máx. do fuso (min-1): 10,000/ (opcional) 16,000/ (opcional) 10,000 torque alto
- Capacidade de armazenamento da ferramenta (pcs.): 14/ 21
"Usinagem de peças maiores usando a máquina nº 30" O lançamento do centro de usinagem W1000Xd1 representa uma melhoria nas áreas de usinagem convencionais das máquinas nº 30. Equipada com o novo controlador NC
Informações
Visão geral
A operação intuitiva é possível com novos aplicativos de suporte e tela sensível ao toque vertical.
As funções relevantes são agrupadas de acordo com sua finalidade, como preparação e usinagem, resultando em uma operação eficiente.
Os estados de produção e operação são visualizados, permitindo uma compreensão mais rápida.
O novo controlador NC melhora ainda mais a eficiência do trabalho, visando maior produtividade.
Criamos uma nova tela inicial que serve como ponto de partida para todas as operações.
Informações úteis, como contador de peças e vida útil da ferramenta, são exibidas durante a produção em massa. Novas telas de aplicativos de suporte ou telas convencionais são abertas a partir daqui.
Criamos novos aplicativos de suporte com operabilidade e visibilidade aprimoradas, como um aplicativo de ferramenta ATC que permite visualizar todas as configurações da ferramenta em uma única tela e um aplicativo de resultados de produção que visualiza os resultados da produção e o estado da operação.
A ampla área de usinagem pode acomodar as necessidades variáveisdo local, como usinagem de peças grandes, usinagem de múltiplas peças pequenas em longas horas e produção de pequenos volumes com diversos dispositivos de fixação colocados lado a lado, o que aumenta a flexibilidade de toda a fábrica.
Os amplos deslocamentos nos eixos X/Y e a capacidade de carga suficiente permitem usinar peças grandes e montar um dispositivo de fixação de grandes dimensões, algo não disponível em máquinas convencionais nº 30.
Deslocamentos: X1,000 Y500
Tamanho da área de trabalho: X1,100 Y500
Capacidade máxima de carga: 400 kg
É possível montar um componente de munhão com diâmetro de torneamento de 540 mm.
(Coluna alta 250 mm)
Alta velocidade, alta aceleração e alta capacidade de resposta têm sido o objetivo do desenvolvimento integrado de máquina/controlador, e qualquer movimento e tempo desperdiçados foram completamente eliminados para maximizar o desempenho da máquina e alcançar alta produtividade.
A produtividade foi ainda mais aprimorada pelo controle otimizado da operação com o novo controlador CNC-D00 e pelo uso de um motor de baixa inércia.
Melhoria de
3% ou mais (em comparação com o modelo anterior)
O tempo de troca da ferramenta foi reduzido aumentando a velocidade de partida/parada do fuso, de subida/descida do eixo Z e de operação do compartimento.
Modelo anterior → W1000Xd1
Apara para apara: 1.4 S → 1.2 S
Modelo anterior → W1000Xd1
Ferramenta para ferramenta: 0.8S → 0.6 S
A elevada rigidez, baseada num design especial e na utilização de um motor de fuso de alto torque, permite uma usinagem estável, demonstrando simultaneamente uma elevada capacidade de usinagem.
Aumentamos o peso das ferramentas que podem ser montadas.
Combinada com deslocamentos amplos (X 1,000 mm, Y 500 mm), a máquina é adequada para uma variedade de aplicações mais ampla do que nunca.
*É necessário alterar as configurações de parâmetros. (O tempo de indexação da ferramenta é alterado.)
A máquina é compatível com CTS de alta pressão de 7 MPa, além de CTS de 1,5 MPa. Demonstra suas habilidades em perfuração de alta velocidade ou perfuração intermitente.
* CTS: Fluido de arrefecimento através do fuso
Um motor de fuso com alto torque na faixa de velocidades médias e altas é utilizado para obter usinagem de alta velocidade e alta eficiência. A máquina com especificação de alto torque (opção) melhora significativamente o torque em baixas velocidades e demonstra sua capacidade na usinagem de aço pesado.
Espec. de alto torque (opção)
Torque máx.: 92Nm
Potência máx.: 26.2kW
Espec. padrão
Torque máx.: 40Nm
Potência máx.: 18.9kW
Componentes estruturais, como a base, a coluna e a mesa, foram especialmente projetados por meio de análise CAE para garantir alta rigidez.
Especificações
Especificação do produto
W1000Xd1
Velocidade máx. do fuso [mín⁻¹]
10,000/ (opcional) 16,000/ (opcional) 10,000 torque alto
Deslocamentos [mm (polegada)]
X: 1000 (39.4) Y: 500 (19.7) Z: 300 (11.8)
Capacidade de armazenamento da ferramenta [pcs.]
14/ 21
Taxa de avanço rápido(área XYZ) [mm/min (polegada/min)]
50 x 50 x 56 (1,969 x 1,969 x 2,205)
Espaço necessário no piso [mm (polegada)]
2,410 x 2,443 [3,072] (94.9 x 96.2 [121.0])
Fuso de contato duplo BT (BIG-PLUS)
opcional
Fluido de arrefecimento através do fuso(CTS)
opcional
| item | W1000Xd1 / W1000Xd1 RD*9 | ||
|---|---|---|---|
| Unidade CNC | CNC-D00 | ||
| Deslocamentos | eixo X [mm (polegada)] | 1,000 (39.4) | |
| eixo Y [mm (polegada)] | 500 (19.7) | ||
| eixo Z [mm (polegada)] | 300 (11.8) | ||
| Distância entre a parte superior da mesa e a extremidade da ponta do fuso [mm (polegada)] | 180～480 (7.1～18.9) | ||
| Mesa | tamanho da área de trabalho [mm (polegada)] | 1,100 x 500 (43.3 x 19.7) | |
| Capacidade máxima de carga (carga uniforme) [kg (lbs)] |
300[400] (661.3[881.8])*1 | ||
| Fuso | Velocidade do fuso [min-1] | Especificações de 10,000min-1 : 1 - 10,000 Especificações de torque alto de 10,000min-1 (opcional) : 1 - 10,000 Especificações de 16,000min-1 (opcional) : 1 - 16,000 |
|
| Velocidade durante o rosqueamento [min-1] | MAX. 6,000 | ||
| Furo cônico | 7/24 cônico nº 30 | ||
| Sistema de contato duplo BT (BIG-PLUS) |
opcional | ||
| Fluido de arrefecimento através do fuso (CTS) | 1.5 / 7.0 MPa opcional | ||
| Taxa de alimentação | Taxa de avanço rápido (área XYZ) [m/min (polegada/min)] | 50 x 50 x 56 (1,969 x 1,969 x 2,205) | |
| Taxa de alimentação de corte [mm/min (polegada/min)] | X, Y, Z : 1 - 30,000 (0.04 - 1,181)*2 | ||
| Unidade ATC | Tipo de cabo da ferramenta | MAS-BT30 | |
| Tipo de pino de fixação *3 | MAS-P30T-2 | ||
| Capacidade de armazenamento da ferramenta [pcs.] | 14/21 | ||
| Tamanho máx. da ferramenta [mm (polegada)] | 250 (9.8) | ||
| Diâmetro máx. da ferramenta [mm (polegada)] | ⌀110 (4.3) | ||
| Peso máx. da ferramenta [kg (lbs)]*4 | 3.0(6.6) [4.0(8.8)] (peso total da ferramenta : 25(55.1) para 14 ferramentas, 35(77.2) para 21 ferramentas) | ||
| Método de seleção de ferramentas | Método de atalho aleatório | ||
| Tempo de troca da ferramenta *6 | Ferramenta para ferramenta : 0.6seg. Apara para apara : 1.2seg. |
||
| Motor elétrico | Motor principal do fuso (10 min/contínuo) [kW]*7 |
Especificações de 10,000min-1 : 10.1/7.0 Especificações de torque alto de 10,000min-1 (opcional) : 12.8/9.2 Especificações de 16,000min-1 (opcional) : 7.4/5.1 |
|
| Motor de alimentação de eixos [kW] | X,Y : 1.0 Z : 2.0 | ||
| Fonte de energia | Fornecimento de energia | 200 a 230 VCA ±10%, trifásico, 50/60 Hz ±2% | |
| Potência (contínua) [kVA] | Especificações de 10,000min-1 : 9.5 Especificações de torque alto de 10,000min-1 (opcional) : 10.4 Especificações de 16,000min-1 (opcional) : 9.5 |
||
| Fornecimento de ar | Pressão de ar normal [MPa] | 0.4 - 0.6 (valor recomendado : 0.5MPa)*8 | |
| fluxo necessário [L/min] | 45 | ||
| Dimensões da máquina | Altura [mm (polegada)] | 2,553 (100.5) | |
| Espaço necessário no piso (com a porta da unidade deAltura controle aberta) [mm (polegada)] | 2,410 x 2,443[3,072] (94.9 x 96.2[121.0]) | ||
| Peso (incluindo unidade de controle, tampa da máquina) [kg (lbs)] | 3,350 (7,386) | ||
| Precisão*9 | Precisão do posicionamento de eixo bidireciona (ISO230-2:1988) [mm (polegada)] |
0.006 - 0.020 (0.00024 - 0.00079) | |
| Repetibilidade do posicionamento de eixo bidirecional (ISO230-2:2014) [mm (polegada)] |
Less than 0.004 (0.00016) | ||
| Acessórios padrão | Manual de instruções (1 conjunto de DVDs), parafusos de nivelamento (4 unidades), placa de nivelamento (4 unidades) | ||
- *1 A aceleração deve ser ajustada para os eixos X e Y.
- *2 Ao utilizar o modo de alta precisão B.
- *3 As especificações da Brother aplicam-se aos pinos de tração para CTS.
- *4 O peso real da ferramenta varia de acordo com a configuração e o centro de gravidade. Os valores aqui apresentados são meramente indicativos.
- *5 É necessário alterar a configuração dos parâmetros. (O tempo de indexação da ferramenta é alterado.)
- *6 Medido em conformidade com as normas JIS B6336-9 e MAS011-1987.
- *7 A potência de saída do motor do fuso varia dependendo da velocidade do fuso.
- *8 A pressão de ar normal varia de acordo com as especificações da máquina, os detalhes do programa de usinagem ou o uso de equipamentos periféricos. Defina a pressão acima do valor recomendado.
- *9 Medido em conformidade com as normas ISO e as normas da Brother. Entre em contato com o seu distribuidor local para obter mais detalhes.
- *10 A máquina precisa estar equipada com um dispositivo de detecção de deslocamento, dependendo do destino. As máquinas equipadas com um dispositivo de detecção de deslocamento têm a sigla “RD” no final do nome do modelo.
| Item | W1000Xd1 | |
|---|---|---|
| Modelo CNC | CNC-D00 | |
| Eixos de controle | 5 eixos (X, Y, Z, 2 eixos adicionais) | |
| Eixos controlados simultaneamente | Positioning | 5 eixos (X, Y, Z, A, B) |
| Interpolação |
Linear : 4 eixos (X, Y, Z, 1 eixo adicionais) Circular : 2 eixos Helical/Conical : 3 eixos (X, Y, Z) Interpolação involuta (opcional) |
|
| Menor incremento de entrada | 0.001 mm, 0.0001 polegada, 0.001 grau | |
| Max.programmable dimension | ±999999.999 mm, ±99999.9999 polegada | |
| Exibição | Tela LCD colorida sensível ao toque de 15 polegadas | |
| Capacidade de memória | 500 Mbytes (Capacidade total do programa e do banco de dados) | |
| Comunicação externa | Interface de memória USB, Ethernet, RS232C (opcional) | |
| Número de programas registráveis | 4,000 (Capacidade total do programa e do banco de dados) | |
| Composição do programa | Linguagem NC, linguagem de conversação (alterada por parâmetro) Conversão do programa de linguagem de conversação para o programa de linguagem NC disponível |
|
- *1 O instrumento de medição precisa ser preparado pelos usuários
- *2 Quando o comando submicron é usado, a mudança para o programa de conversação é desativada.
- * "Control axes" and "Simultaneously controlled axes" indicate the maximum number of axes. These are different depending on the destination or specifications.
- * Ethernet is a trademark or registered trademark of XEROX in the United States.
- * Functions listed under (NC) and (Conversation) are available only for NC programs and conversation programs respectively.
For options, please contact us.
| Operação | Execução a seco Trava da máquina Reinício do programa Substituição transversal rápida Avanço da alimentação de corte Edição de fundo Captura de tela Nível de operação Tecla de sinal de entrada externa Teclas de atalho < opcional > |
|
|---|---|---|
| Programação | Absoluto/Incremental Polegadas / Métrico Configuração do sistema de coordenadas Aresta C / Aresta R Transformação rotacional Rosqueamento sincronizado Subprograma Exibição gráfica |
|
| Medição | Medição automática da peça *1 Medição do tamanho da ferramenta |
|
| Alta velocidade e alta precisão | Ajuste dos parâmetros de usinagem Modo de alta precisão AIII Modo de alta precisão BI (Previsão para 160 blocos) Compensação de folga Controle do ponto central da ferramenta *3 *4 (Previsão para 1,000 blocos) < opcional > |
|
| Monitoramento | Monitoramento da carga de usinagem Monitoramento da ferramenta ATC Previsão de sobrecarga Exibição da forma de onda / Saída da forma de onda para cartão de memória Compensação automática de distorção térmica (eixos X, Y e Z) Exibição do desempenho da produção Vida útil da ferramenta / Ferramenta sobressalente |
|
| Manutenção | Função de retorno da rosca Registro de estado Registro de alarme Registro de operação Aviso de manutenção Medição da resistência do isolamento do motor Filtro de lavagem da ferramentas com detecção de obstrução do filtro Codificador sem bateria Teste de carga do freio |
|
| Automático / Rede | Computador remoto OPC UA Notificação automática PLC integrado (LD/ST/FBD) < opcional > |
|
| Economia de energia | Desligamento automático Modo de espera Desativação automática do fluido de arrefecimento Desativação automática da luz de trabalho Atraso no desligamento da chuva cavacos |
|
| Aplicativos de suporte | Ajuste dos parâmetros da máquina Ferramenta ATC Vida útil da ferramenta Exibição da forma de onda Desempenho de produção Economia de energia/Consumo de energia Suporte de recuperação Inspeção PLC |
|
| Acessórios | Visualizador de arquivos Notebook Calculadora Atalho de registro Exibição desativada |
|
| Funções limitadas à linguagem NC | Programação do menu Sistema de coordenadas local Sistema de coordenadas expandido da peça Posicionamento unidirecional Alimentação do tempo de inversão Entrada programável de dados Compensação do tamanho da ferramenta Compensação do cortador Escala Imagem espelhada Chamada de subprograma externo Macro Operação de fita / Operação de carregamento de FTP Função Ignorar múltipla < opcional > |
|
| Funções limitadas à linguagem de conversação *6 | Programa de operação Programa de agendamento Seleção automática de ferramenta Configuração da condição de corte automático Definição da compensação de tamanho automático da ferramenta Definição da compensação do cortador automático Cálculo automático de números desconhecidos inseridos Controle da sequência de usinagem |
|
- *1 O instrumento de medição deve ser preparado pelos usuários.
- *2 Quando o comando submicrônico é usado, a mudança para o programa de linguagem de conversação é desativada.
- *3 Há restrições na configuração do eixo.

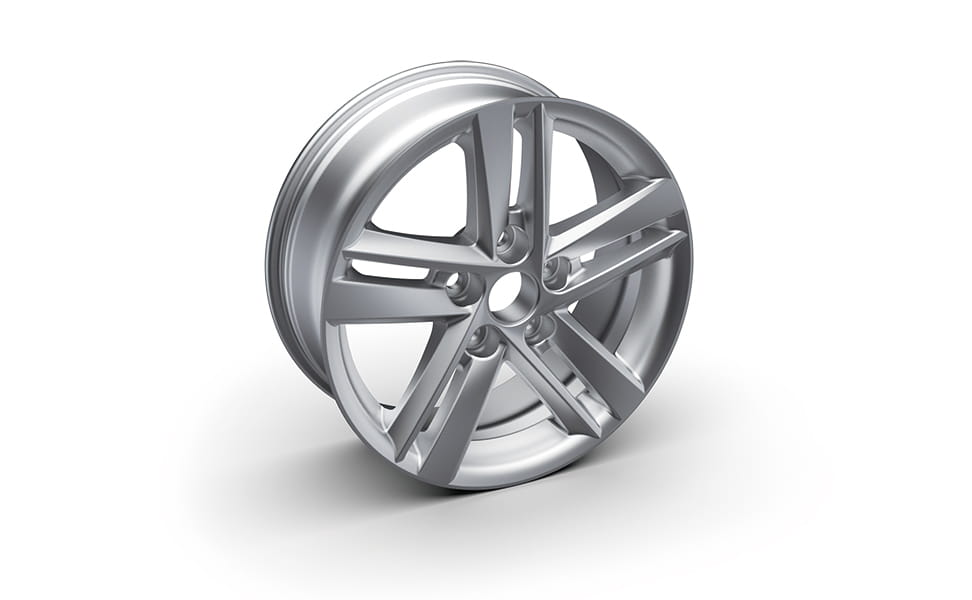

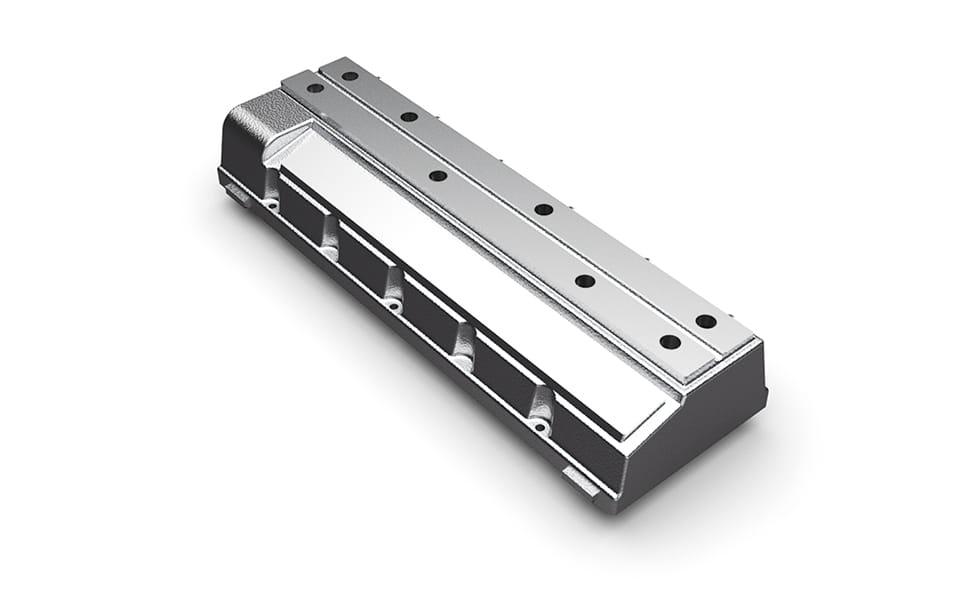

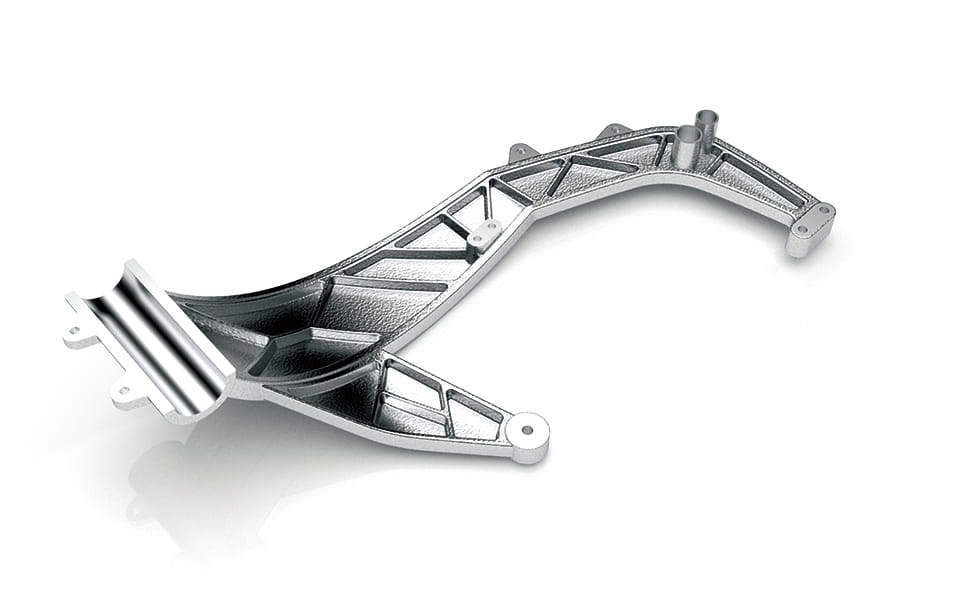

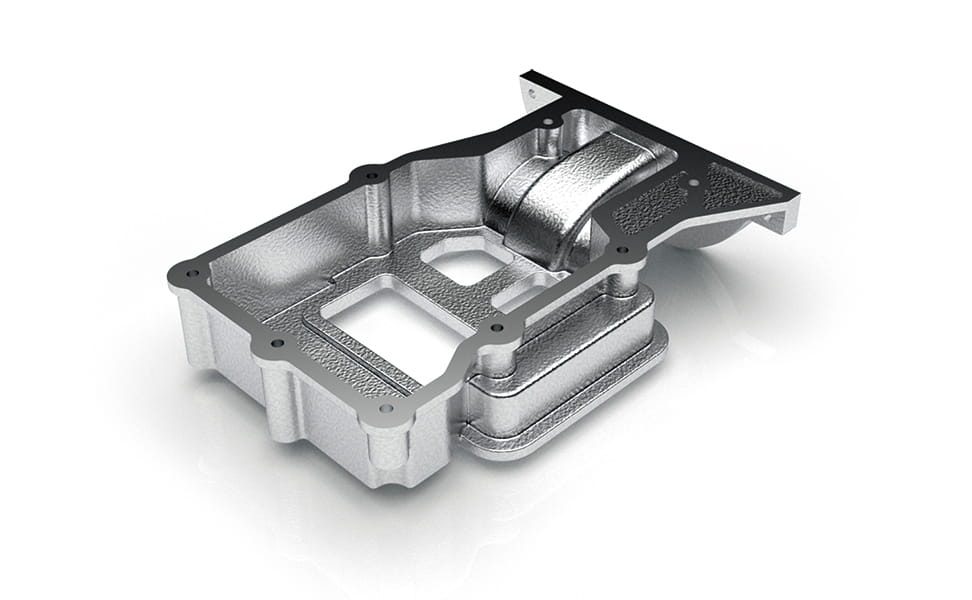

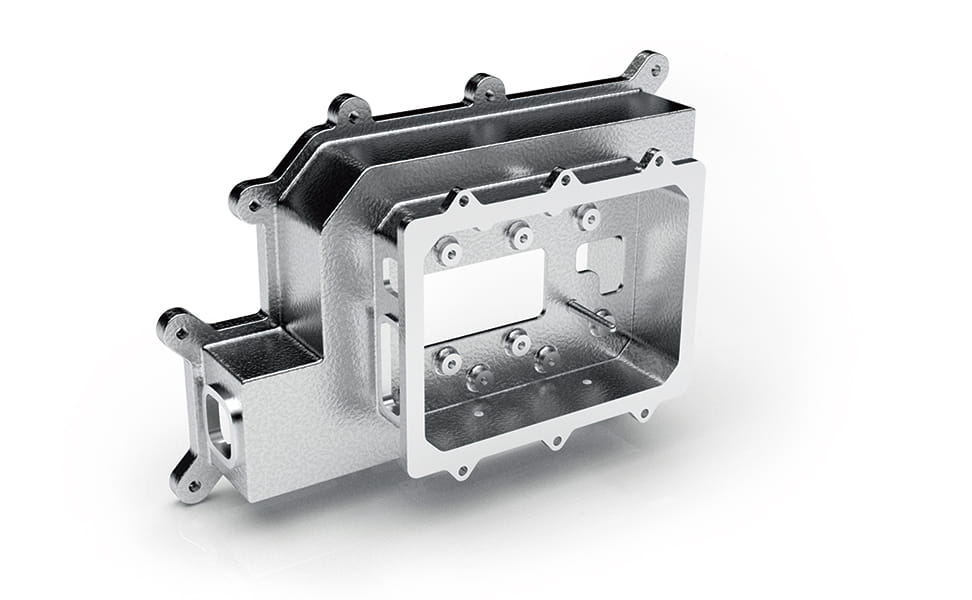

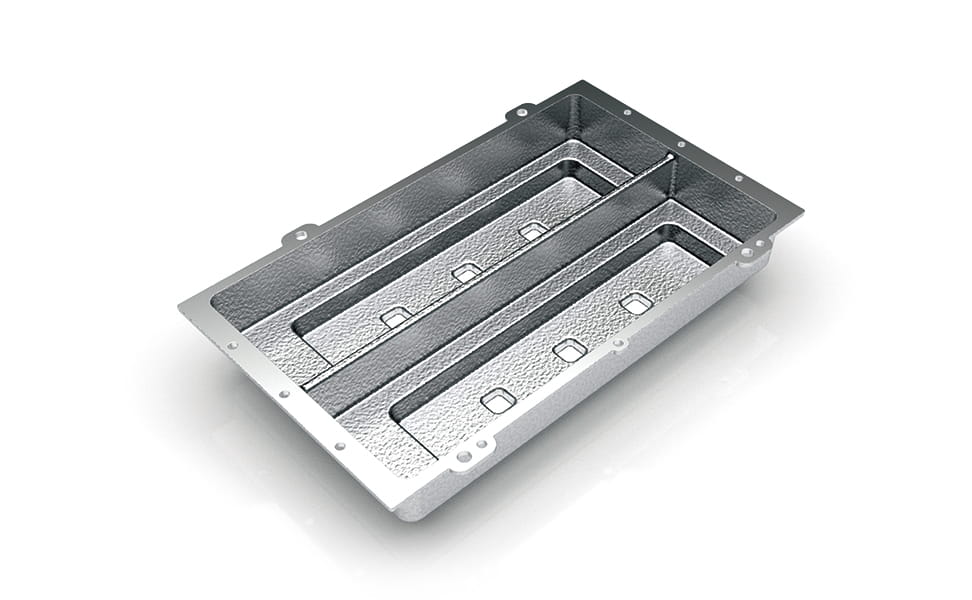

Exemplo
