SPEEDIO Loading System BV7-870Ad

Opção SPEEDIO especial

Especializado para carga e descarga de peças
Instalado de forma compacta na lateral da máquina
Controlador incorporado na caixa de controle da máquina

Informações

O sistema de carregamento está integrado à máquina, exigindo menos espaço para instalação.

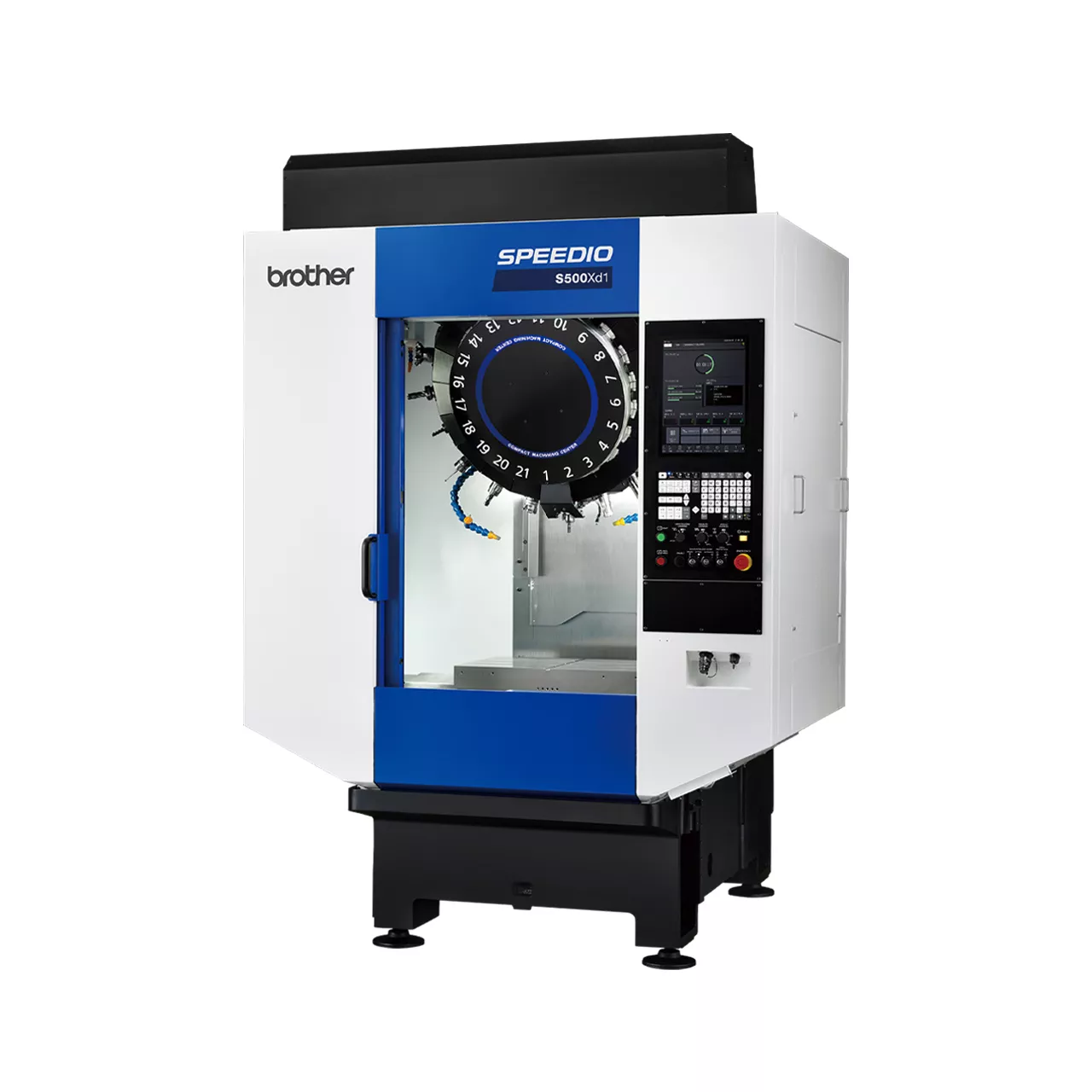

*: A imagem é "S500Xd1".

Manuseio fácil, tipo articulado vertical de 4 eixos, especializado para carregar e descarregar peças.

A incorporação do controlador economiza espaço e reduz a carga de trabalho na conexão da fiação.

Conexão de fiação com NC não é necessária
Os sinais entre NC e BV7 estão conectados internamente.
Porta lateral padrão

A porta lateral abre automaticamente ou através do eixo de deslocamento do sistema de carregamento.

Especificação do produto

Especificações da unidade principal do sistema de carregamento

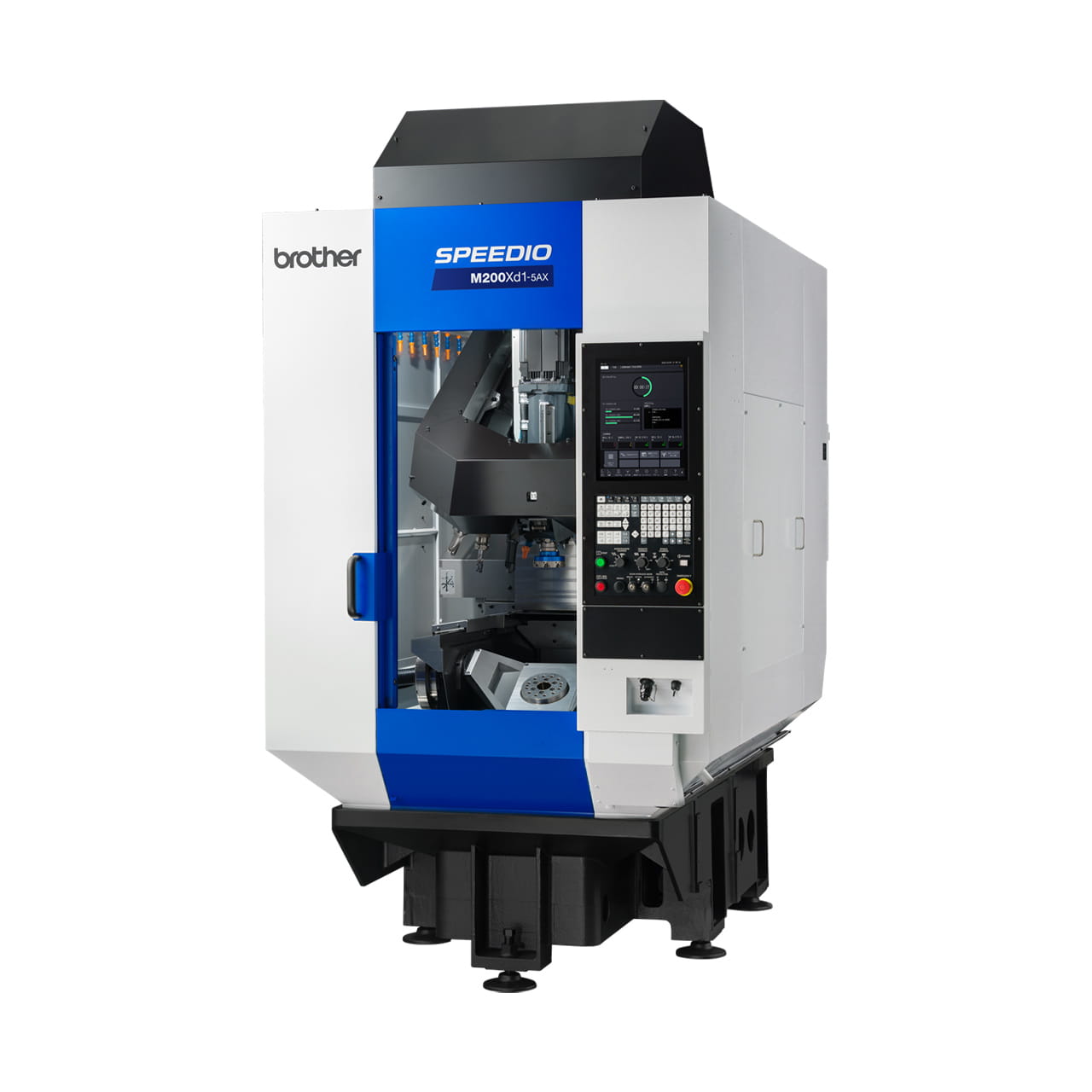

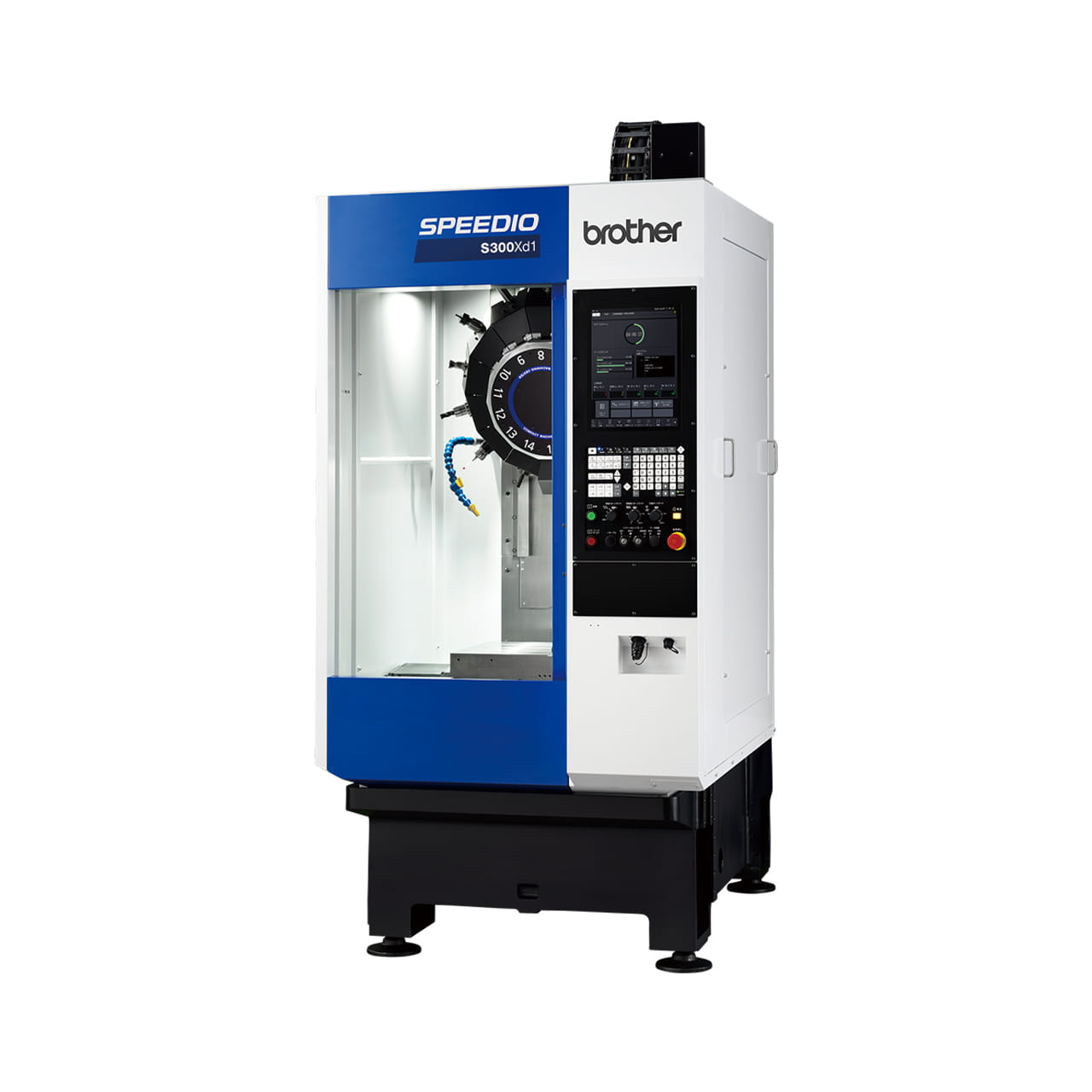

Modelos suportados		S300Xd1 / S500Xd1	M200Xd1
Tipo		Articulado vertical
Número de eixos		4
Posição de carregamento		Lado direito / lado esquerdo
Comprimento do braço	Total	870mm (34 polegadas)
	J1	475mm (18,7 polegadas)
	J2	395mm (15,5 polegadas)
Faixa de operação	J1	±90°	±90° (75° no lado da máquina)
	J2	±160°
	J3	±300°
	TR (porta lateral)	600mm(480mm) [23,6 (18,8) polegadas]	600mm(550mm) [23,6 (21,7) polegadas]
Peso transferível nominal		7kg (15,4 lbs)
Velocidade máxima	J1	100°/seg
	J2	170°/seg
	J3	300°/seg
	TR (porta lateral)	730mm/seg (*Aberto/fechado pelo BV7)
Precisão de posicionamento repetitivo		±0,08mm
Peso		290kg (639 lbs) (montado no S300Xd1) 310kg (683 lbs) (montado no S500Xd1)	280kg (617 lbs) (montado no M200Xd1)

Especificações da unidade de controle

Eixos de controle		4 eixos (3 eixos de rotação + 1 eixo de translação)
Método de controle		PTP / Interpolação linear
Linguagem de programação		Brother BASIC
Número de programas que podem ser registrados		128
Interface do usuário		Pendente de ensino / Software para PC
Entrada/Saída	Entrada especial	Sensor de abertura/fechamento da mão, iniciar/parar, reset
	Saída especial	Abertura/fechamento da mão, LEDs de iniciar/parar/alarme
	Entrada/Saída de uso geral	Opcional (entrada da placa EXIO 32/saída 32)
Vinculação com SPEEDIO	Entrada	Fim do programa, saída de sinal de função M, etc.
	Saída	Retorno ao ponto zero externo, conclusão da função M, etc.
	PLC embutido	Global OM exclusivo para sistema de carregamento
Fonte de alimentação		Fornecida pela máquina
