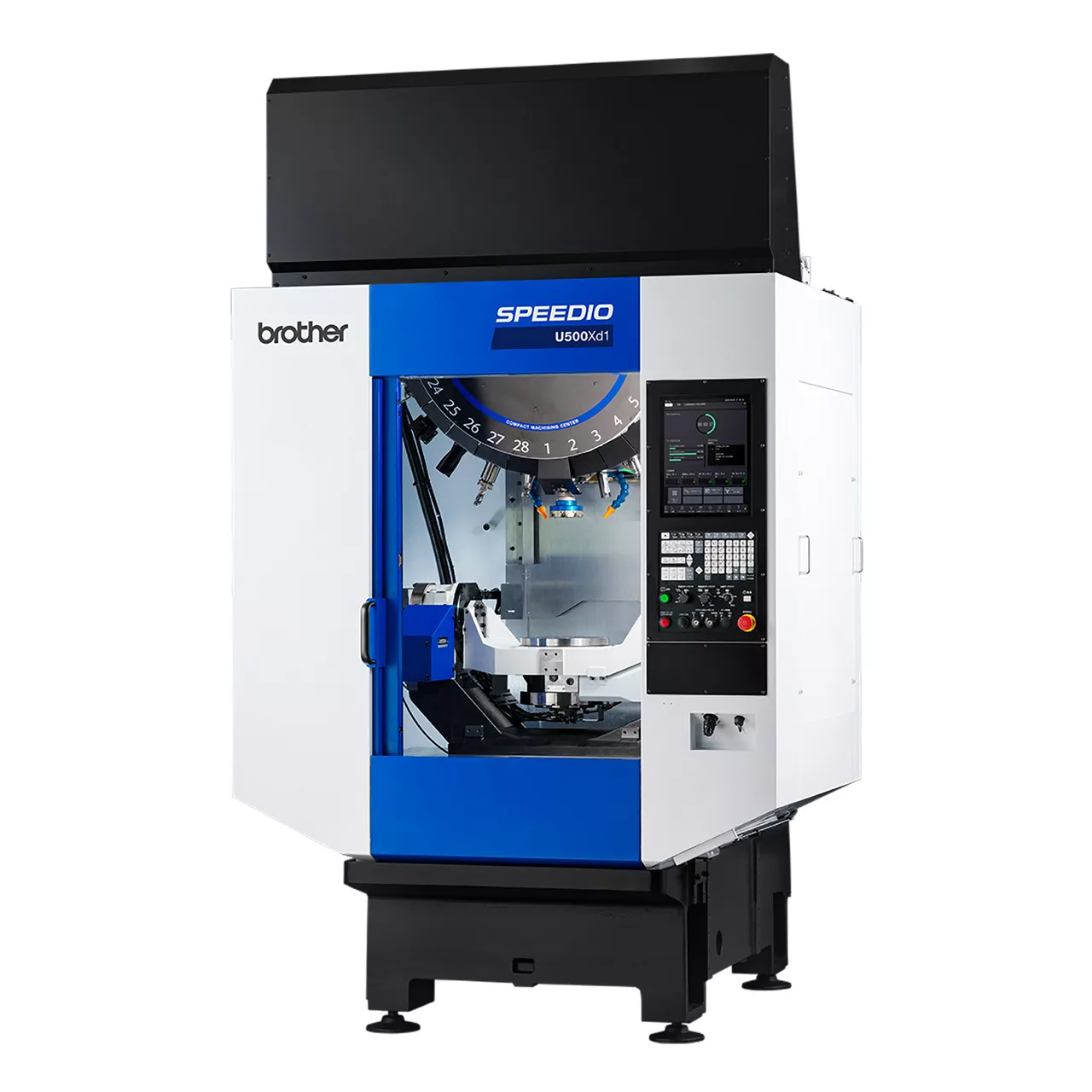

SPEEDIO U500Xd1-5AX
Centro compacto de usinagem universal
- Deslocamentos [mm (polegada)]: X: 500 (19.7) Y: 400 (15.7) Z: 300 (11.8)
- Velocidade máx. do fuso (min-1): 10,000/ (opcional) 16,000
- Capacidade de armazenamento da ferramenta (pcs.): 14/ 21/ 28
Selecionar variante: U500Xd1-5AX
Equipada com uma mesa rotativa inclinável recém-desenvolvida com uma área máxima de fixação de 500 mm de diâmetro. A combinação com um compartimento para 28 ferramentas permite a usinagem multifacetada, rompendo com o conceito convencional das máquinas nº 30.
Informações
Visão geral
Apesar de ocupar menos espaço, a máquina está equipada com uma mesa rotativa inclinável de alta velocidade e precisão,
com ampla área de fixação e o compartimento para 28 ferramentas recém-desenvolvido.
A usinagem com uma única fixação incentiva a integração de processos.
Inclinação da mesa rotativa
Oferece uma ampla área de fixação de ø500 x H270 para atender à usinagem multifacetada de peças médio.
Capacidade máx. de carga: 100kg
Compartimento para 28 ferramentas
Um novo compartimento compacto tipo tambor com capacidade para 28 ferramentas proporciona uma troca de ferramentas rápida e eficiente.
* Também é possível selecionar um compartimento para 14 ferramentas ou um para 21 ferramentas.
Peso máx. da ferramenta: 4 kg *
* É necessário alterar as configurações dos parâmetros.
Área de usinagem nas direções dos eixos Z/Y
Ampla área de componente/peça/ferramenta no eixo Z. (Distância entre a parte superior da mesa e a extremidade do eixo: 445 mm)
O deslocamento do eixo Y foi mudado do centro do eixo de inclinação para garantir área de usinagem suficiente quando o eixo de inclinação estiver a 90 graus. (Deslocamento do eixo Y quando o eixo A está a 90 graus: 270 mm)
O deslocamento do eixo Y foi mudado do centro do eixo de inclinação para garantir área de usinagem suficiente quando o eixo de inclinação estiver a 90 graus. (Deslocamento do eixo Y quando o eixo A está a 90 graus: 270 mm)
A busca por aceleração rápida e resposta imediata através do desenvolvimento integrado de máquina/controlador e a otimização do controle com o novo controlador “CNC-D00” levam o desempenho da máquina ao limite para proporcionar alta produtividade.
ATC sem parada
A troca de ferramentas em alta velocidade foi alcançada por meio de partidas/paradas do fuso, movimentos ascendentes/descendentes do eixo Z e operação do compartimento mais rápidos e otimizados. Ferramentas de até 3 kg podem ser trocadas no menor tempo possível. Ferramentas de até 4 kg também podem ser trocadas com um aumento mínimo de tempo.
Compartimento para 28 ferramentas
Apara para apara: 1.3 s
Ferramenta para ferramenta: 0.7 s
Uma estrutura de máquina confiável e robusta foi alcançada.
Equipado com um motor de fuso altamente eficiente que demonstra torque suficiente em toda a faixa de velocidade, de baixa a alta.
Obtém usinagem altamente eficiente em diversos setores, desde a indústria automobilística até a de máquinas em geral, médica e aeronáutica.
O controle do ponto do centro da ferramenta foi adicionado para suportar usinagens simultâneas de cinco eixos.*
*Disponível apenas para o modelo U500Xd1-5AX.
Equipado com um motor de fuso altamente eficiente que demonstra torque suficiente em toda a faixa de velocidade, de baixa a alta.
Obtém usinagem altamente eficiente em diversos setores, desde a indústria automobilística até a de máquinas em geral, médica e aeronáutica.
O controle do ponto do centro da ferramenta foi adicionado para suportar usinagens simultâneas de cinco eixos.*
*Disponível apenas para o modelo U500Xd1-5AX.
Eixos XYZ baseados em S500Xd1
A unidade principal da máquina e o sistema de acionamento XYZ são baseados no modelo S500Xd1, um dos mais vendidos. Uma estrutura extremamente rígida e uma operação em alta velocidade foram alcançadas.
Motor de fuso altamente eficiente
Um motor de fuso com alto torque na faixa de velocidades médias e altas é utilizado para obter usinagem de alta velocidade e alta eficiência no alumínio ou ferro.
10,000 min-1 (padrão)
Torque máx. 40Nm
Potência máx.: 18.9kW
Torque de fixação alto
Os eixos A e C estão equipados com torque de fixação alto, demonstrando alta capacidade de retenção mesmo durante usinagem com cargas elevadas. É possível realizar usinagem com condições de corte mais rigorosas, melhorando a eficiência da produção.
Torque de fixação do eixo A* : 810Nm
Torque de fixação do eixo C* : 560Nm
Usinagem simultânea de 5 eixos
O controle do ponto central da ferramenta vem com uma variedade de funções. Isso possibilita usinagem simultânea de 5 eixos em alta velocidade e precisão, em combinação com uma mesa rotativa inclinável sem folga.
Controle do ponto central da ferramenta
Equipada com controle do ponto central da ferramenta, onde a usinagem é realizada alterando a direção da ferramenta em relação à peça.
A aceleração ideal por meio da previsão de até 1,000 blocos permite a usinagem simultânea de 5 eixos.
Funções NC relacionadas à usinagem simultânea de 5 eixos **
Controle do ponto do centro da ferramenta (previsão de 1,000 blocos),
comando submicrônico, configuração das coordenadas do recurso, capacidade de memória (3 Gbytes)
*Todas essas características são padrão no modelo U500Xd1-5AX
A operação intuitiva é possível com novos aplicativos e tela sensível ao toque vertical. As funções relevantes são agrupadas de acordo com sua finalidade, como preparação e usinagem, resultando em uma operação eficiente. Os estados de produção e operação são visualizados, permitindo uma compreensão mais rápida. A operação sem desperdício é possível nos processos de preparação, ajuste de usinagem, produção e recuperação, resultando em maior eficiência e taxa de operação.
Tela inicial
As informações necessárias para a produção, como o contador de peças e a vida útil da ferramenta, são coletadas na tela inicial. Teclas de atalho são fornecidas para telas usadas com frequência, para que você possa abri-las com um único toque.
Nova interface do usuário
A usabilidade foi bastante aprimorada pelo agrupamento de funções relevantes, pela criação de novos aplicativos de suporte intuitivos com melhor operabilidade e visibilidade, pelo fornecimento de acessórios úteis (calculadora, bloco de notas, visualizador de arquivos etc.) e pela possibilidade de operar em telas convencionais no painel de toque.
Especificações
Especificação do produto
U500Xd1-5AX
Velocidade máx. do fuso [mín⁻¹]
10,000/ (opcional) 16,000
Deslocamentos [mm (polegada)]
X: 500 (19.7) Y: 400 (15.7) Z: 300 (11.8) A(grau): -30 a 120 C(grau): 360
Capacidade de armazenamento da ferramenta [pcs.]
14/ 21/ 28
Taxa de avanço rápido(área XYZ) [mm/min (polegada/min)]
50 x 50 x 56 (1,969 x 1,969 x 2,205)
Velocidade máx. do fuso do torno [mín⁻¹]
A:50 C:75
Espaço necessário no piso [mm (polegada)]
1.560 x 2,026 [2,864] (61.4 x 79.8 [112.8])
Fuso de contato duplo BT (BIG-PLUS)
opcional
Fluido de arrefecimento através do fuso(CTS)
opcional
| Item | U500Xd1 / U500Xd1 RD *8 | U500Xd1-5AX / U500Xd1-5AX RD *8 | ||
|---|---|---|---|---|
| Unidade CNC | CNC-D00 | CNC-D00v (DB) | ||
| Deslocamentos | eixo X [mm (polegada)] | 500 (19.7) | ||
| eixo Y [mm (polegada)] | 400 (15.7) | |||
| eixo Z [mm (polegada)] | 300 (11.8) | |||
| eixo A [grau] | 120 to -30 | |||
| eixo C [grau] | 360 | |||
| Distância entre a parte superior da mesa e a extremidade da ponta do fuso [mm (polegada)] | 145 - 445 (5.7 - 17.5) | |||
| Mesa | tamanho da área de trabalho [mm (polegada)] | ø260 (ø10.2) | ||
| Capacidade máxima de carga (carga uniforme) [kg (lbs)] |
100 (220) | |||
| Inércia máxima da carga da mesa [kg･m2(lb･(polegada)2)] |
1.8 (6151) [2.6 (8885) *9] | |||
| Fuso | Velocidade do fuso [min-1] |
Especificações de 10,000min-1 : 1 - 10,000 Especificações de 16,000min-1 (opcional) : 1 - 16,000 |
||
| Velocidade durante o rosqueamento [min-1] | MAX. 6,000 | |||
| Furo cônico | 7/24 cônico nº 30 | |||
| Sistema de contato duplo BT (BIG-PLUS) |
opcional | |||
| Fluido de arrefecimento através do fuso (CTS) | opcional | |||
| Taxa de alimentação | Taxa de avanço rápido (área XYZ) [m/min (polegada/min)] |
50 x 50 x 56 (1,969 x 1,969 x 2,205) | ||
| Taxa de alimentação de corte [mm/min (polegada/min)] |
eixo X,Y,Z: 1 - 30,000 (0.04 - 1,181) *7 | |||
| Indexação da taxa de alimentação (A e C) | eixo A: 50, eixo C: 75 (60) *9 | |||
| Unidade ATC | Tipo de cabo da ferramenta | MAS-BT30 | ||
| Tipo de pino de fixação *4 | MAS-P30T-2 | |||
| Capacidade de armazenamento da ferramenta [pcs.] | 14/21/28 | |||
| Tamanho máx. da ferramenta [mm (polegada)] | 250 (9.8) | |||
| Diâmetro máx. da ferramenta [mm (polegada)] | 110 (4.3) | |||
| Peso máx. da ferramenta [kg (lbs)]*1 | 3.0 (6.6) [4.0 (8.8) *10] / tool, (peso total da ferramenta:25 (55.1) para 14 ferramentas, 35 (77.2) para 21 ou 28 ferramentas) |
|||
| Método de seleção de ferramentas | Método de atalho aleatório | |||
| Tempo de troca da ferramenta *5 | Ferramenta para ferramenta [seg.] | 0.6 / 0.7 (14 ou 21 ferramentas / 28 ferramentas) | ||
| Apara para apara [seg.] | 1.2 / 1.3 (14 ou 21 ferramentas / 28 ferramentas) | |||
| Motor elétrico | Motor principal do fuso (10 min/contínuo)[kW] *2 |
Especificações de 10,000min-1 : 10.1/7.1
Especificações de 16,000min-1 (opcional) : 7.4/5.1 |
||
| Motor de alimentação de eixos [kW] | eixo X,Y:XY axis: 1.A0, eixo Z: 2.0, eixo : 0.9, eixo C: 0.55 | |||
| Fonte de energia | Fornecimento de energia | 200 a 230 VCA ±10%, trifásico, 50/60 Hz ±2% | ||
| Potência (contínua) [kVA] | Especificações de 10,000min-1 : 9.5
Especificações de 16,000min-1 (opcional) : 9.5 |
|||
| Fornecimento de ar | Pressão de ar normal [MPa] | 0.4 - 0.6(valor recomendado : 0.5MPa)*6 | ||
| fluxo necessário [L/min] | 55L/min | |||
| Dimensões da máquina | Altura [mm (polegada)] | 2,748 (108.2) | ||
| Espaço necessário no piso*11 [com a porta da unidade deAltura controle aberta] [mm (polegada)] |
1.560 x 2,026 [2,864] (61.4 x 79.8 [112.8]) | |||
| Peso [kg (lbs)] | 2,650 (5,843) | |||
| Precisão*3 | Precisão do posicionamento de eixo bidireciona (ISO230-2:1988) [mm (polegada)] |
eixo X,Y,Z: 0.006~0.020 (0.00024~0.00079) /eixo A,C : 28 segundos ou menos | ||
| Repetibilidade do posicionamento de eixo bidirecional (ISO230-2:2014) [mm (polegada)] |
eixo X,Y,Z: Inferior a 0.004 (0.00016) /eixo A,C: 16 segundos ou menos | |||
| Acessórios padrão | Manual de instruções (1 conjunto de DVDs), parafusos de nivelamento (4 unidades), placa de nivelamento (4 unidades) | |||
- *1 O peso real da ferramenta varia de acordo com a configuração e o centro de gravidade. Os valores aqui apresentados são meramente indicativos.
- *2 A potência do motor do fuso varia de acordo com a velocidade do fuso.
- *3 Medido em conformidade com as normas ISO e as normas da Brother. Entre em contato com o seu distribuidor local para obter mais detalhes.
- *4 As especificações da Brother aplicam-se aos pinos de tração para CTS.
- *5 Medido em conformidade com as normas JIS B6336-9 e MAS011-1987.
- *6 A pressão de ar normal varia de acordo com as especificações da máquina, os detalhes do programa de usinagem ou o uso de equipamentos periféricos. Defina a pressão acima do valor recomendado.
- *7 Ao utilizar o modo de alta precisão B.
- *8 A máquina precisa estar equipada com um dispositivo de detecção de deslocamento, dependendo do destino. As máquinas equipadas com um dispositivo de detecção de deslocamento têm a sigla “RD” no final do nome do modelo.
- *9 Ao utilizar o modo de alta inércia. É necessário alterar a configuração dos parâmetros.
- *10 É necessário alterar a configuração dos parâmetros. (O tempo de indexação da ferramenta é alterado.)
- *11 O valor não inclui o tanque do fluido de arrefecimento nem.
| Modelo CNC | 《U500Xd1》 | CNC-D00 |
|---|---|---|
| 《U500Xd1-5AX》 | CNC-D00v (DB) | |
| Eixos de controle | 5 eixos (X, Y, Z, A, C) | |
| Eixos controlados simultaneamente 《U500Xd1》 |
Posicionamento | 5 eixos (X, Y, Z, A, C) |
| Interpolação |
Linear : 4 eixos (X, Y, Z, 1 eixo adicionais)
Circular : 2 eixos Helicoidal/Cônico : 3 eixos (X, Y, Z) |
|
| Eixos controlados simultaneamente 《U500Xd1-5AX》 |
Posicionamento | 5 eixos (X, Y, Z, A, C) |
| Interpolação |
Linear : 5 eixos (X, Y, Z, 2 additional eixos)
Circular : 2 eixos Helicoidal/Cônico : 4 eixos (3 eixos lineares + 1 eixo adicionais, 2 eixos lineares + 2 eixos adicionais) |
|
| Menor incremento de entrada | 0.001mm, 0.0001 polegada, 0.001 grau | |
| Max.programmable dimension | ±999999.999mm, ±99999.9999 polegada | |
| Exibição | Tela LCD colorida sensível ao toque de 15 polegadas | |
| Capacidade de memória * Capacidade total do programa e do banco de dados |
《U500Xd1》 | 500 Mbytes, 3 Gbytes (opcional) |
| 《U500Xd1-5AX》 | 3 Gbytes | |
| Comunicação externa | Interface de memória USB, Ethernet, RS232C (opcional) | |
| Número de programas registráveis | 4,000 (Capacidade total do programa e do banco de dados) | |
| Composição do programa | Linguagem NC, linguagem de conversação (alterada por parâmetro) Conversão do programa de linguagem de conversação para o programa de linguagem NC disponível |
|
- * “Eixos de controle” e “Eixos controlados simultaneamente” indicam o número máximo de eixos, que irá variar dependendo do destino da remessa ou das especificações da máquina.
- * Ethernet é uma marca registrada da Xerox Corporation nos Estados Unidos.
| Operação | Execução a seco Trava da máquina Reinício do programa Substituição transversal rápida Avanço da alimentação de corte Edição de fundo Captura de tela Nível de operação Tecla de sinal de entrada externa Teclas de atalho < opcional > |
|
|---|---|---|
| Programação | Absoluto/Incremental Polegadas / Métrico Configuração do sistema de coordenadas Aresta C / Aresta R Transformação rotacional Rosqueamento sincronizado Subprograma Exibição gráfica |
|
| Medição | Medição automática da peça *1 Medição do tamanho da ferramenta |
|
| Alta velocidade e alta precisão | Ajuste dos parâmetros de usinagem Modo de alta precisão AIII Modo de alta precisão BI (Previsão para 160 blocos) Compensação de folga Controle do ponto central da ferramenta *3 (Previsão para 1,000 blocos) < opcional > |
|
| Monitoramento | Monitoramento da carga de usinagem Monitoramento da ferramenta ATC Previsão de sobrecarga Exibição da forma de onda / Saída da forma de onda para cartão de memória Compensação automática de distorção térmica (eixos X, Y e Z) Exibição do desempenho da produção Vida útil da ferramenta / Ferramenta sobressalente |
|
| Manutenção | Função de retorno da rosca Registro de estado Registro de alarme Registro de operação Aviso de manutenção Medição da resistência do isolamento do motor Filtro de lavagem da ferramentas com detecção de obstrução do filtro Codificador sem bateria Teste de carga do freio |
|
| Automático / Rede | Computador remoto OPC UA Notificação automática PLC integrado (LD/ST/FBD) < opcional > |
|
| Economia de energia | Desligamento automático Modo de espera Desativação automática do fluido de arrefecimento Desativação automática da luz de trabalho Atraso no desligamento da chuva cavacos |
|
| Aplicativos de suporte | Ajuste dos parâmetros da máquina Ferramenta ATC Vida útil da ferramenta Exibição da forma de onda Desempenho de produção Economia de energia/Consumo de energia Suporte de recuperação Inspeção PLC |
|
| Acessórios | Visualizador de arquivos Notebook Calculadora Atalho de registro Exibição desativada |
|
| Funções limitadas à linguagem NC | Programação do menu Sistema de coordenadas local Sistema de coordenadas expandido da peça Posicionamento unidirecional Alimentação do tempo de inversão Entrada programável de dados Compensação do tamanho da ferramenta Compensação do cortador Escala Imagem espelhada Chamada de subprograma externo Macro Operação de fita Função Ignorar múltipla < opcional > |
|
| Funções limitadas à linguagem de conversação | Programa de operação Programa de agendamento Seleção automática de ferramenta Configuração da condição de corte automático Definição da compensação de tamanho automático da ferramenta Definição da compensação do cortador automático Cálculo automático de números desconhecidos inseridos Controle da sequência de usinagem |
|
- *1 O instrumento de medição deve ser preparado pelos usuários.
- *2 Quando o comando submicrônico é usado, a mudança para o programa de linguagem de conversação é desativada.
- *3 Disponível apenas no modelo U500Xd1-5AX.
- *4 Padrão no U500Xd1-5AX.
Exemplo
Automóvel

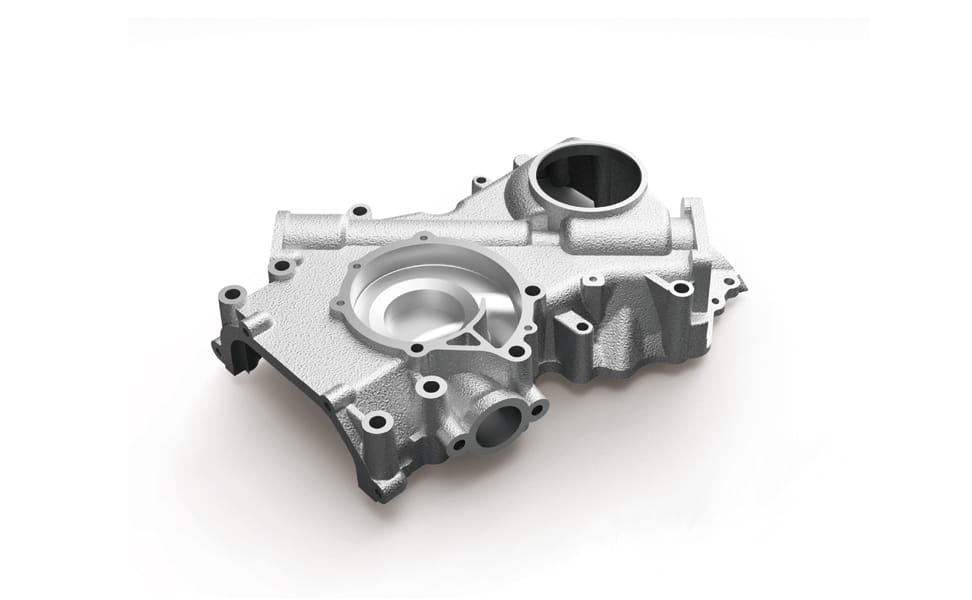

Nome da peça de trabalhoAlojamento da caixa de câmbio EV
MaterialLiga de alumínio

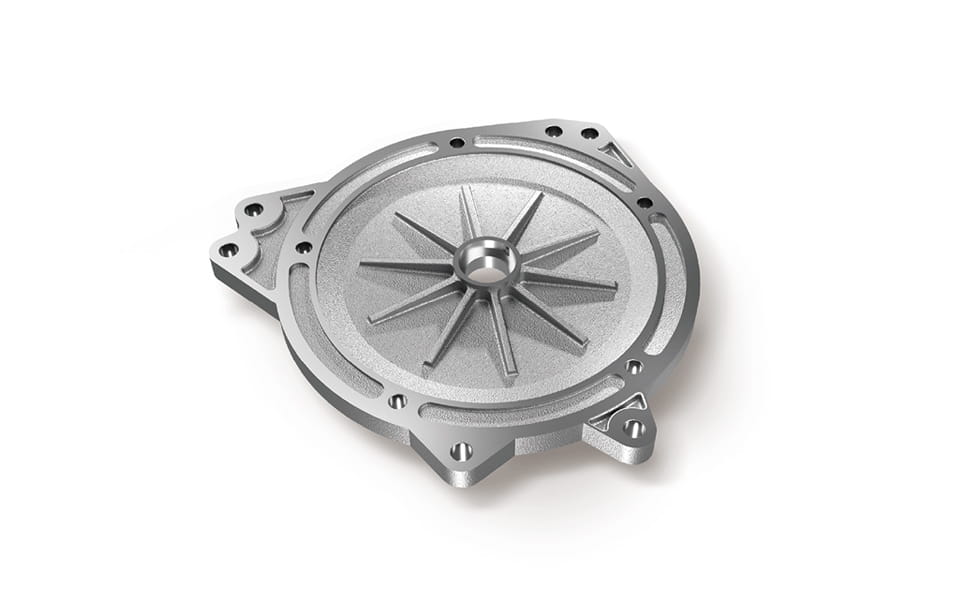

Nome da peça de trabalhoCapa da caixa do motor EV
MaterialLiga de alumínio

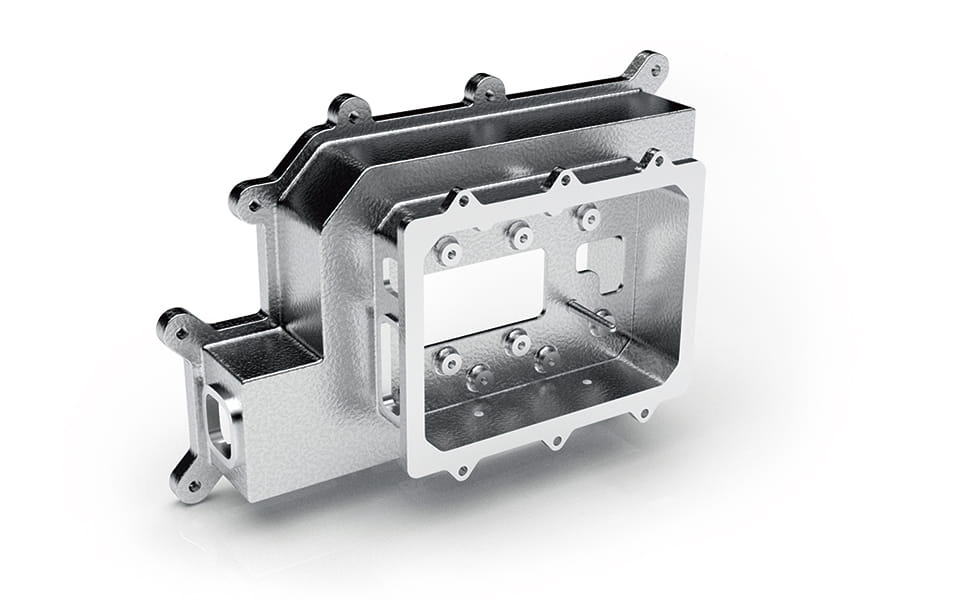

Nome da peça de trabalhoCaixa do inversor EV
MaterialLiga de alumínio

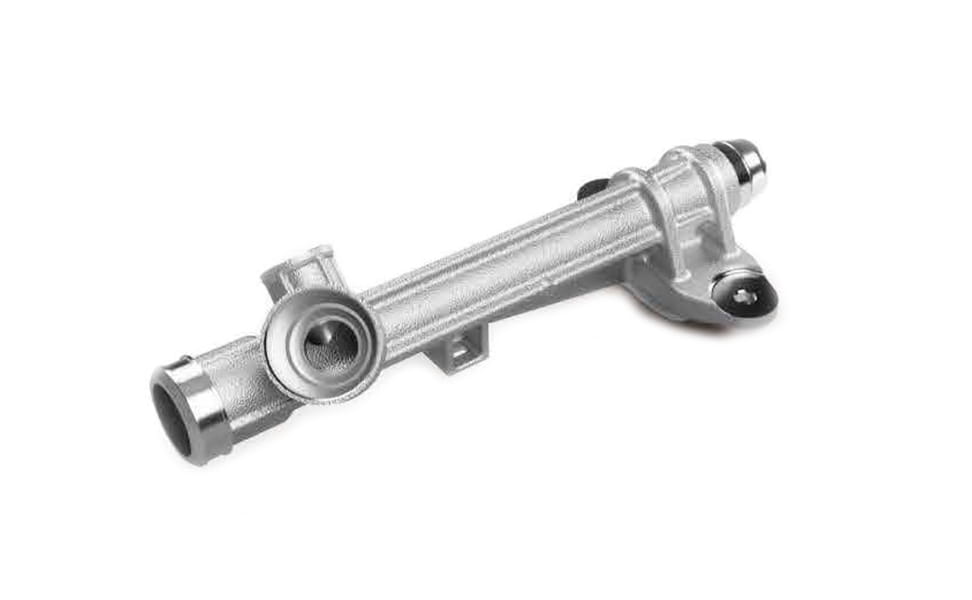

Nome da peça de trabalhoCaixa da cremalheira de direção
MaterialLiga de alumínio
Aeronave

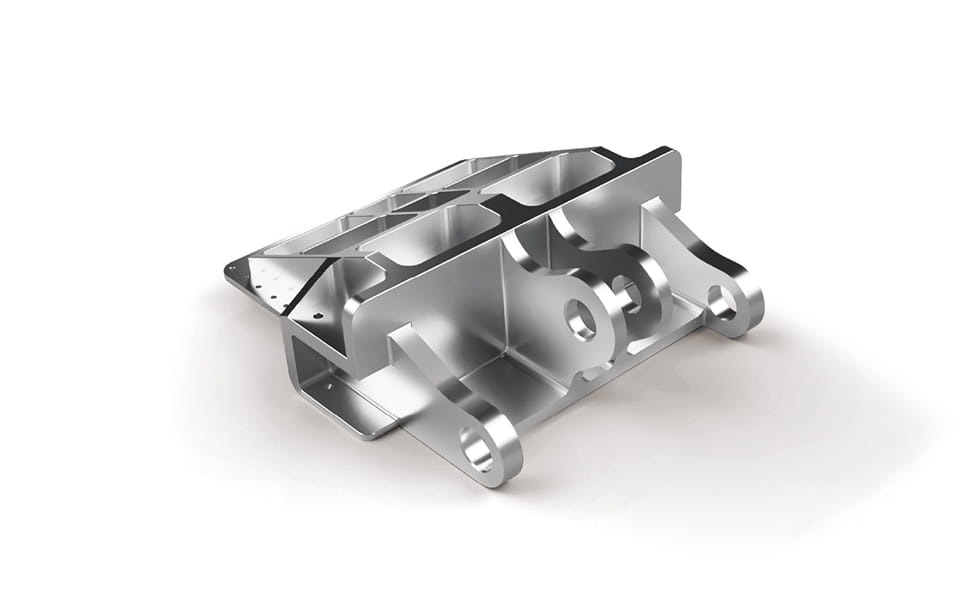

Nome da peça de trabalhoPeças de aeronaves
MaterialLiga de alumínio
Médico

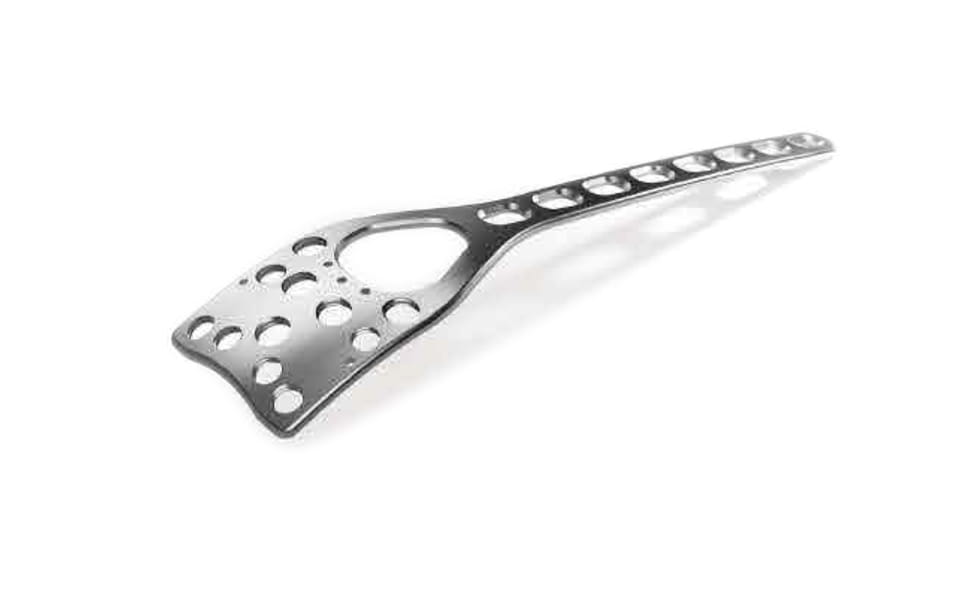

Nome da peça de trabalhoPlaca óssea
MaterialTi-6Al-4V
