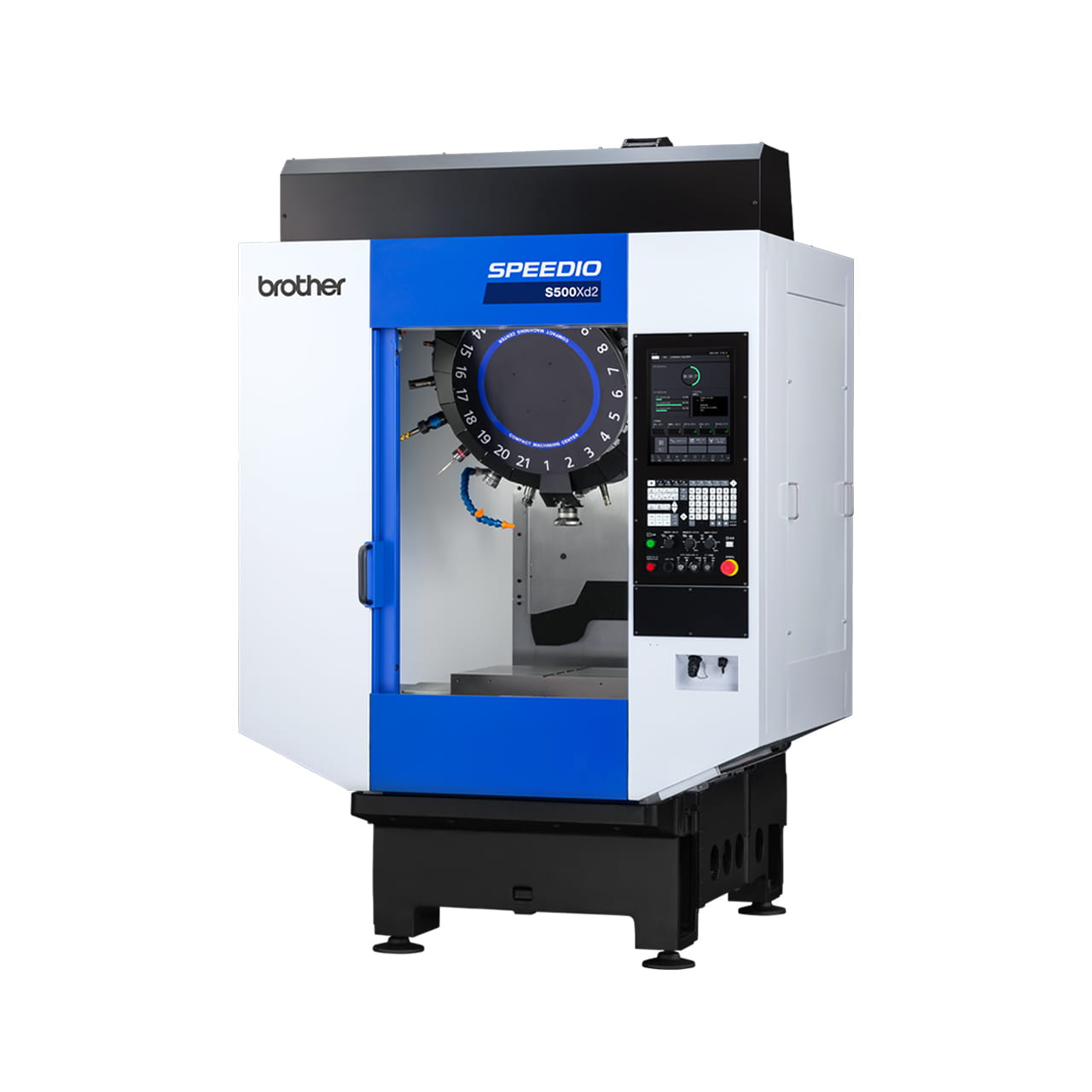

SPEEDIO S500Xd2-5AX
Centro compacto de usinagem
- Deslocamentos [mm (polegada)]: X: 500 (19,7) Y: 450 (17,7) Z: 300 (11,8) / (Optional)380 (15,0)
- Velocidade máx. do fuso (min-1): 12.000 / (Opcional) 10.000 de alto torque / (Opcional) 20.000 / (Opcional) 27.000
- Capacidade de armazenamento da ferramenta (pcs.): 14/ 21/ 28
Selecionar variante: S500Xd2-5AX
[Centro de usinagem compacto vertical BT30]
Modelo vertical padrão
com alta produtividade e eficiência energética
Aceita uma variedade de usinagens com amplas especificações
Informações
Visão geral
O aumento do deslocamento dos eixos Y/Z, uma mesa maior e o uso de um compartimento para 28 ferramentas ampliam o leque de aplicações para integração de processos, como usinagem multifacetada e produção de produtos e volumes variáveis.
Juntamente com a extensa variedade de especificações, a máquina atende a vários tipos de usinagem.
O aumento do deslocamento no eixo Y amplia a gama de peças a serem trabalhadas.
Deslocamento do eixo Y
400mm (Modelo anterior) → 450mm
Uma mesa maior amplia a variedade de opções de componentes.

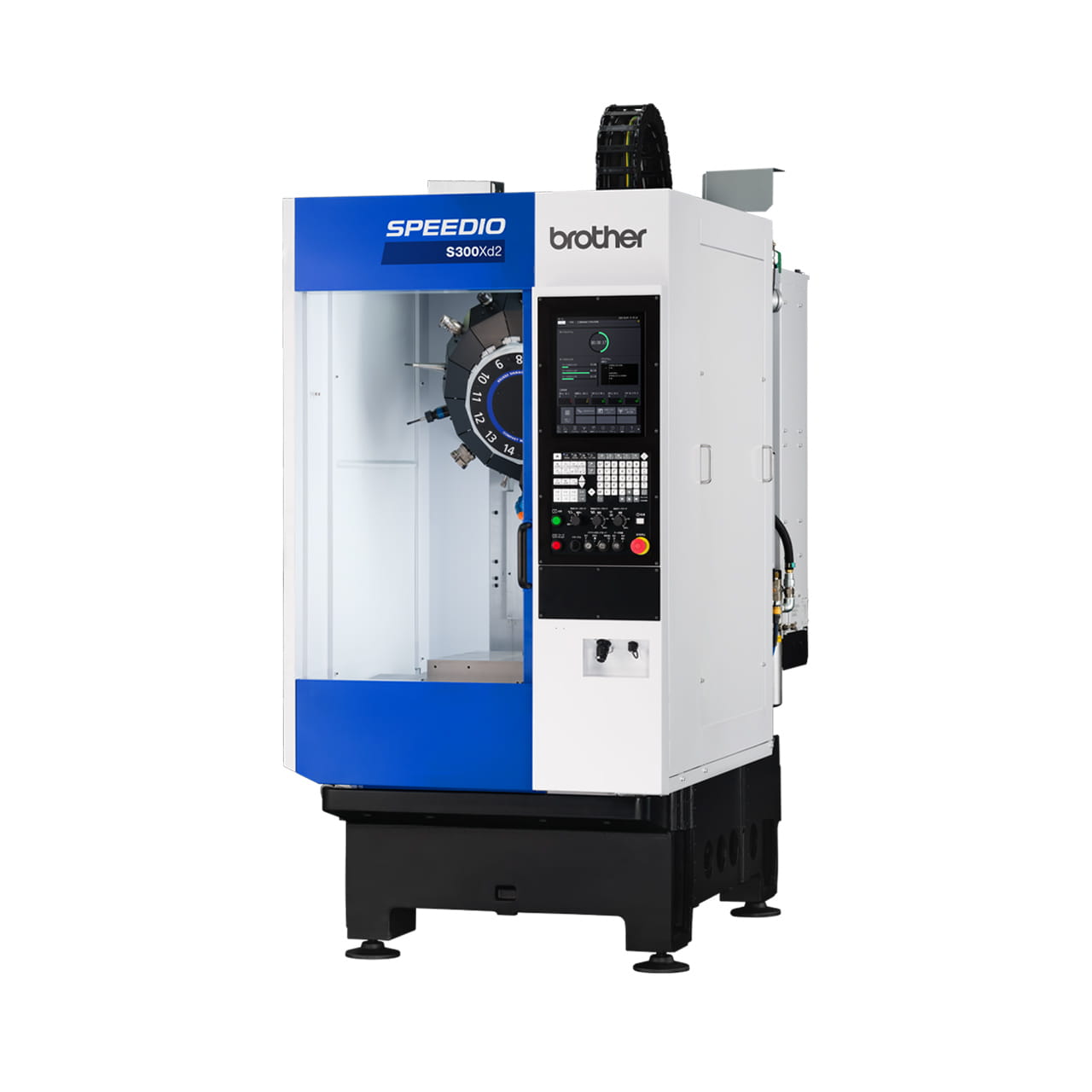

S300/S500Xd2 600 X 400* → 600 X 450mm

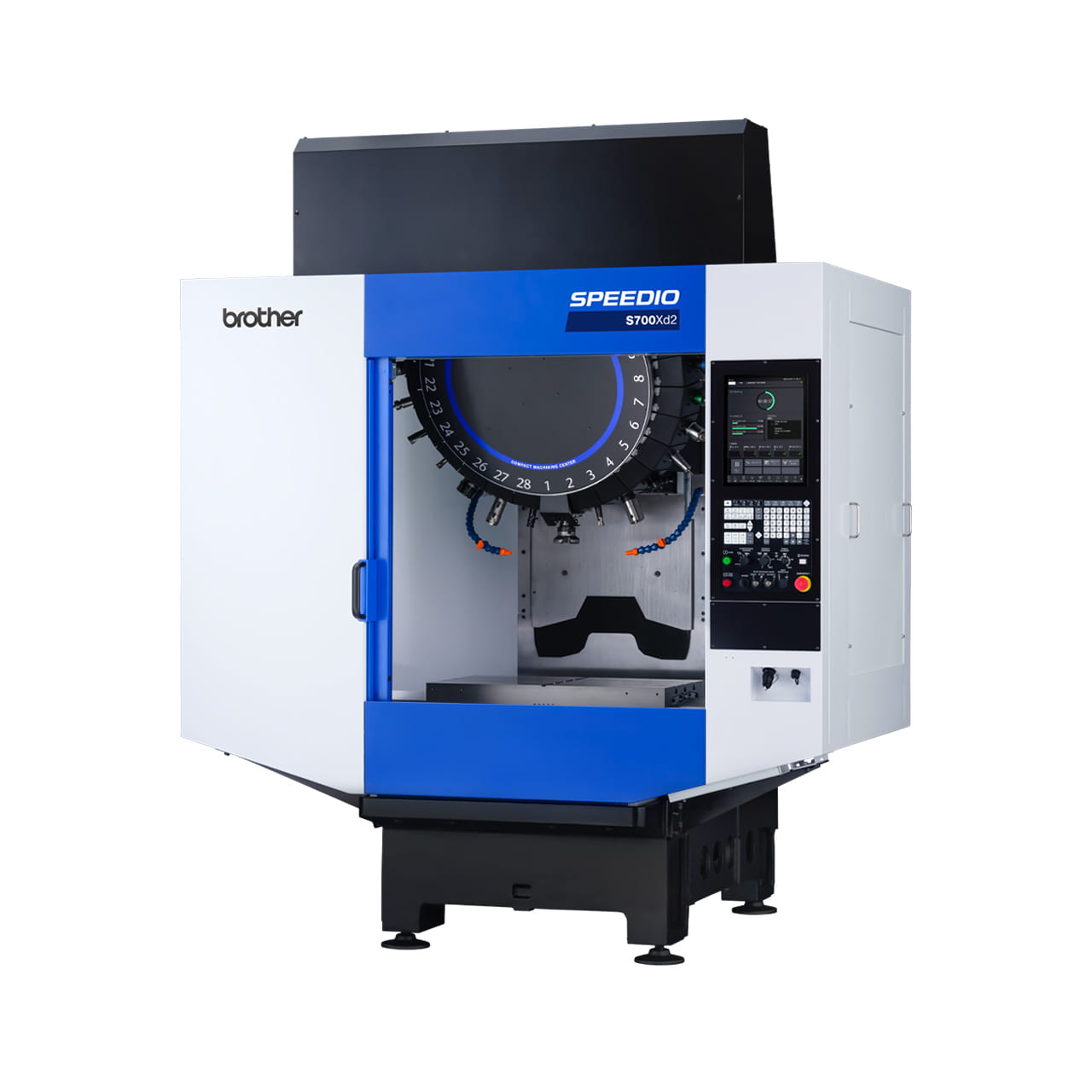

S700Xd2 800 X 400* → 800 X 450mm
* Valores do modelo anterior
Além do deslocamento padrão de 300 mm no eixo Z, é possível selecionar o deslocamento de 380 mm no eixo Z.
O deslocamento do eixo Z e a distância entre a mesa e a extremidade da ponta do fuso foram aumentados para garantir uma área de usinagem ampla na direção do eixo Z e melhorar o acesso à ferramenta.
* A especificação de 380 mm no eixo Z não pode ser selecionada para o S300Xd2.
Deslocamento do eixo A
300mm (padrão) 380mm (opção)
Distância entre a parte superior da mesa e a extremidade da ponta do fuso
180 - 480mm (padrão) 150 - 530mm (opção)
Compartimento para 28 ferramentas*1
O compartimento para 28 ferramentas é tipo torre compacto que permite a troca de ferramentas em alta velocidade. O peso máximo da ferramenta é de 4 kg. Uma grande variedade de especificações de magazines está disponível, incluindo modelos para 14, 21 e 28 ferramentas*1, e 100 ferramentas*2.
*1. O compartimento para 28 ferramentas não pode ser selecionado para o S300Xd2.
*2. O compartimento para 100 ferramentas só pode ser selecionado para o modelo S700Xd2-100T. Consulte as páginas 15 a 18 para obter detalhes.
Compartimento para 28 ferramentas
Diâmetro máx. da ferramenta 110mm
Peso máx 4kg
Peso máx. total da ferramenta 35kg
Ferramenta para ferramenta 0,7s
O controle otimizado pelo controlador CNC-D00 elimina o desperdício ao máximo em todas as operações durante a usinagem. Isso maximiza o desempenho da máquina altamente confiável e garante alta produtividade.
ATC sem parada
A troca de ferramentas em alta velocidade foi alcançada por meio de partidas/paradas do fuso, movimentos ascendentes/descendentes do eixo Z
e operação do compartimento mais rápidos e otimizados. Ferramentas de até 3 kg podem ser trocadas no menor tempo possível. Ferramentas de até 4 kg também podem ser trocadas com um aumento mínimo de tempo.
14/21 ferramentas (Ferramentas padrão) Ferramenta para ferramenta: 0,6s / Apara para apara*: 1,2s
28 ferramentas (Ferramentas padrão) Ferramenta para ferramenta: 0,7s / Apara para apara*: 1,3s
28 ferramentas (Ferramentas pesadas) Ferramenta para ferramenta: 0,8s / Apara para apara*: 1,4s
* Valores para especificação do eixo Z de 300 mm
Estimativa das condições de carga do compartimento*
Estima a inércia e a carga desequilibrada da ferramenta carregada no compartimento e define o valor ideal para a aceleração do eixo do compartimento. Além disso, atualiza automaticamente o valor para a aceleração ideal estimada, mesmo durante a operação programada.
* Não pode ser usado para os reabastecedores de ferramentas do S700Xd2-100T.
Fuso de alta aceleração/desaceleração
A utilização de um fuso de baixa inércia e um motor de fuso com alta aceleração/desaceleração permitiu obter partidas e paradas do fuso mais rápidas.
Tempo de início/parada do fuso 0,15s ou menos*
* Espec. de alto torque
Eixo Z de alta aceleração
Graças ao movimento frequente do eixo Z, foi alcançada a maior aceleração da sua classe, contribuindo para a redução do tempo de ciclo.
Aceleração do eixo Z Máx. 2,2G
Operação simultânea
O tempo perdido foi reduzido realizando simultaneamente a troca da ferramenta e o posicionamento dos eixos X/Y e adicionais.
Configuração ideal de aceleração nos eixos X/Y
O peso da carga é estimado movendo a mesa para definir a aceleração ideal para os eixos X/Y.
Suporte à usinagem sem aquecimento
Equipada com uma função original de processamento de medições que reduz o número de medições reais por meio de uma sonda de toque de acordo com a magnitude do deslocamento. Isso elimina a necessidade de aquecimento prévio, minimizando os impactos na produtividade e permitindo alcançar usinagem de alta precisão.

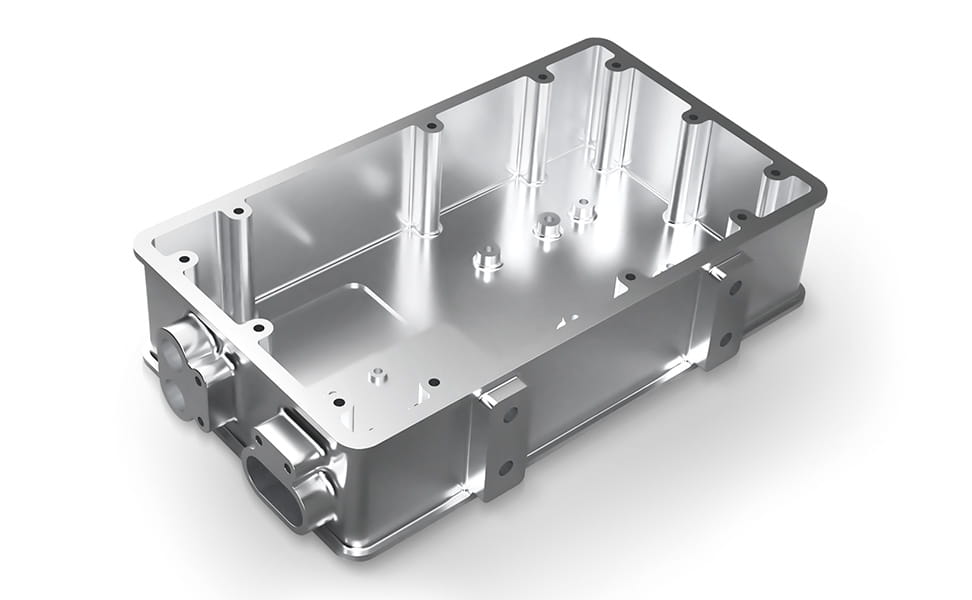

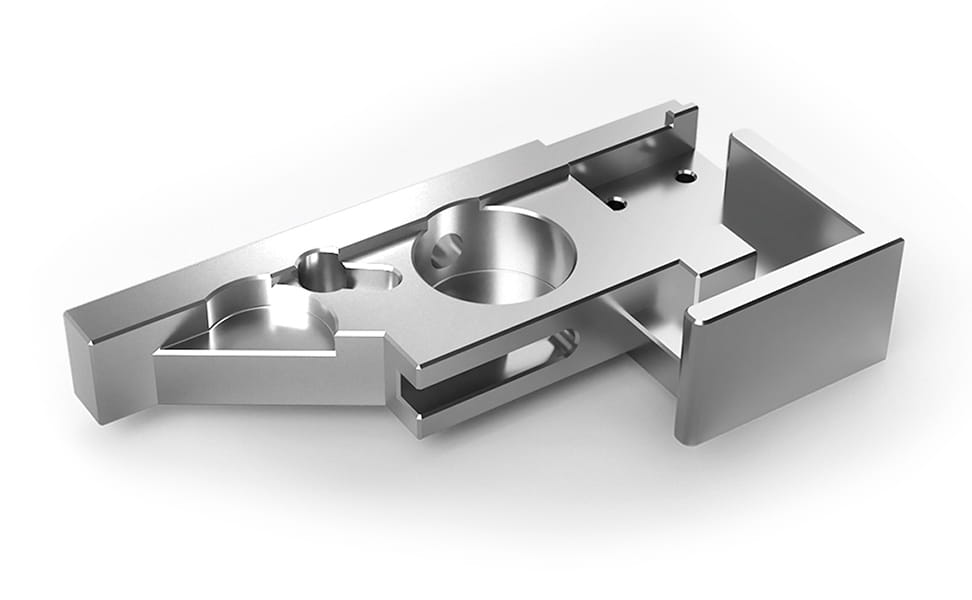

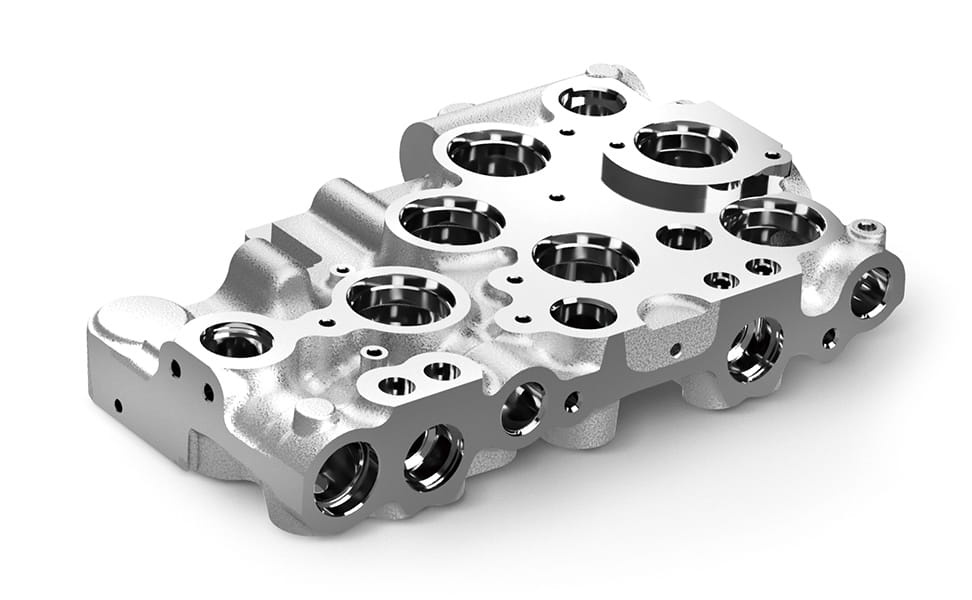

Uma variedade de fusos está disponível para atender a diversas indústrias, desde a automotiva até a de semicondutores, peças de precisão e equipamentos de TI.
A unidade NC permite usinagem tridimensional de alta velocidade e precisão, ou usinagem simultânea de 5 eixos. *.
* A usinagem simultânea de 5 eixos está disponível apenas nos modelos S300/500/700Xd2-5AX.
Motor de fuso de 20.000 min-1 recém-desenvolvido e altamente eficiente
Um novo motor de fuso de 20.000 min-1 foi desenvolvido. Compatível com o Fluido de arrefecimento através do fuso (CTS), este motor melhora ainda mais a produtividade na perfuração de pequenos diâmetros. Estão disponíveis diversas especificações de fuso, incluindo a especificação padrão de 12.000 min-1 e a especificação de alto torque.
Espec. de alto torque (opção)
Torque máx. 92N・m
Potência máx. 26,2kW
20.000 min-1 espec. (opção)
Torque máx. 27N・m
Potência máx. 15,4kW
12.000 min-1 espec. (padrão)
Torque máx. 40N・m
Potência máx. 18,9kW
Rigidez do fuso aprimorada
Para especificações de alto torque de 10.000 min-1 (opção), o diâmetro do rolamento do fuso foi aumentado para melhorar a rigidez.
A máquina demonstra suas capacidades em uma grande variedade de aplicações de usinagem, incluindo usinagem pesada de aço.
Força de fixação do fuso
Melhoria de 15%
Diâmetro do rolamento do fuso (especificação de alto torque)
10% maior
Ajuste de vibração (opcional)
O ajuste de vibração analisa os dados de forma de onda usando um aplicativo de PC para sugerir a velocidade do fuso recomendada. As condições de usinagem ideais impulsionam o desempenho de usinagem ao máximo.

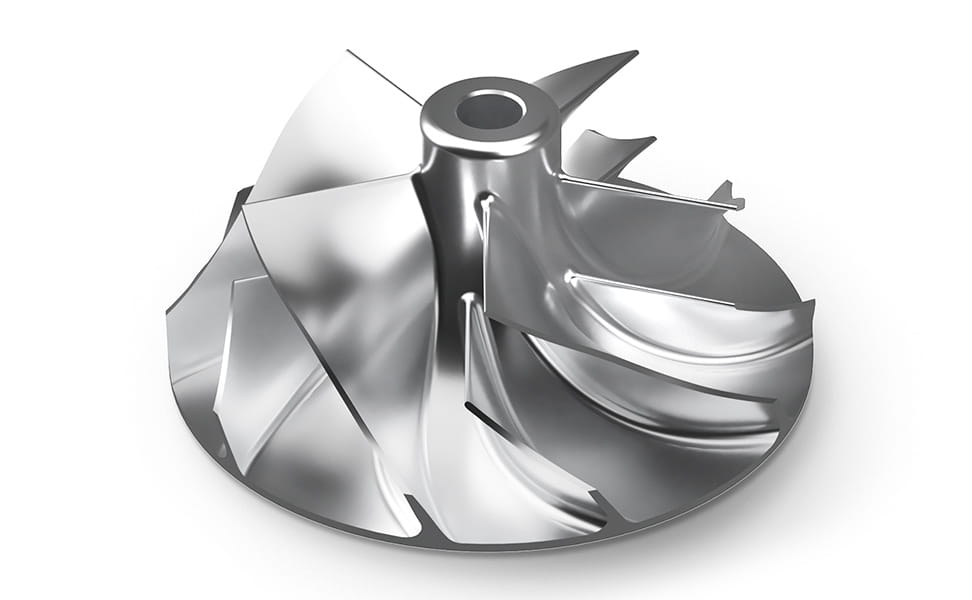

Usinagem simultânea de 5 eixos
Equipada com diversas funções, incluindo controle do ponto central da ferramenta e comando submicrônico, para realizar usinagem simultânea de 5 eixos em alta velocidade e com alta precisão.
* Não é possível alterar a linguagem de conversação) para as especificações simultâneas de 5 eixos (5AX).
Controle do ponto central da ferramenta
Equipada com controle do ponto central da ferramenta, onde a usinagem é realizada alterando a direção da ferramenta em relação à peça. A aceleração/desaceleração ideal por meio da previsão de até 1.000 blocos permite a usinagem simultânea de 5 eixos.
Velocidade de processamento de segmentos de linha minúsculos
A capacidade da CPU foi significativamente aumentada para melhorar a velocidade de processamento de segmentos de linha minúsculos em quatro vezes em relação ao controlador anterior. Isso permite o processamento de alta velocidade de dados CAM com pequena tolerância.
As funções de manutenção foram aprimoradas para evitar falhas nas máquinas, com medidas tomadas para reduzir defeitos de usinagem e, consequentemente, a formação de cavacos.
Evitar completamente a paralisação das máquinas mantém a alta produtividade nos locais de produção.
Sistema de limpeza de ferramentas (opção)
O número de orifícios de descarga e o ângulo desses orifícios foram otimizados para aumentar significativamente a vazão de descarga. Isso resultou em um aumento de três vezes na capacidade de limpeza, em comparação com o modelo anterior.
As especificações da CTS permitem selecionar o tipo de bomba direta, onde o fluido de arrefecimento é descarregado é descarregado pela bomba CTS, consumindo menos ar do que o tipo pneumático.
* Quando o CTS não está selecionado, utiliza-se a limpeza de ferramentas do tipo pneumática.
Foi desenvolvido um novo compartimento para 100 ferramentas, com a maior capacidade de armazenamento da série SPEEDIO. *1
O mecanismo original da Brother permite economizar espaço e obter alta produtividade.
*1. Montado apenas no S700Xd2-100T. Linguagem de conversação não disponível no modelo S700Xd2-100T.

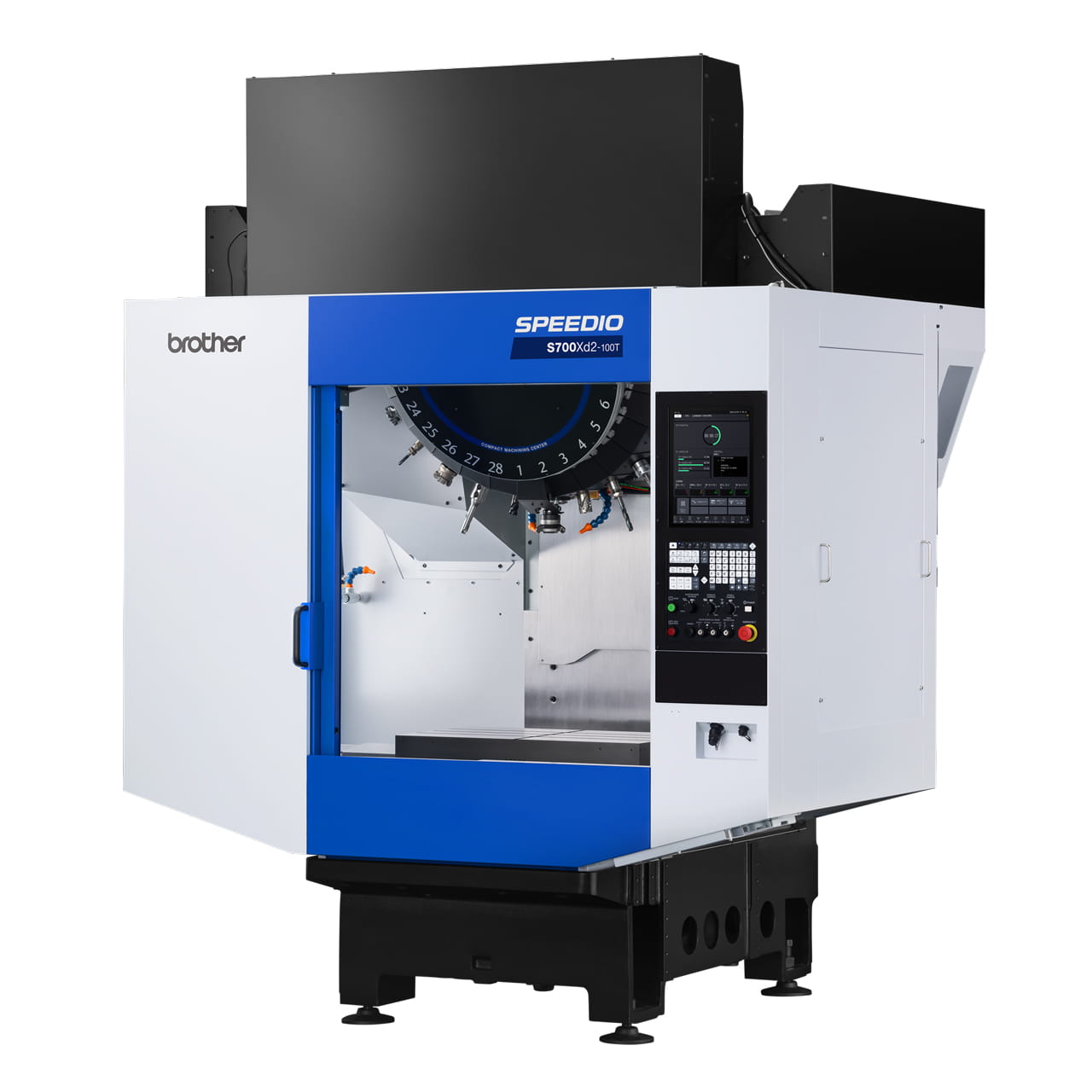

Compartimento para 100 ferramentas recém-desenvolvido
Um reabastecedor de ferramentas com capacidade para 36 ferramentas está instalado nos lados direito e esquerdo do compartimento para 28 ferramentas, permitindo o armazenamento de 100 ferramentas, a maior capacidade da série SPEEDIO.
O mecanismo original de manuseio de ferramentas da Brother proporciona uma troca de ferramentas estável.
Espec. se compartimento para 100 ferramentas
Compartimento tipo torre: 28 ferramentas
Reabastecedor de ferramentas (esquerdo/direito) : 36 ferramentas cada
Capacidade total de armazenamento: 100 ferramentas
O obturador do reabastecedor de ferramentas separa o reabastecedor de ferramentas da câmara de usinagem, minimizando o efeito dos cavacos nas ferramentas.
Design que economiza espaço Alta produtividade
Os reabastecedores de ferramentas são instalados dentro da máquina para economizar espaço, permitindo o armazenamento de até 100 ferramentas.
*1. Não inclui tanque do fluido de arrefecimento nem o transportador de cavacos.
*2. Em comparação com a MC vertical BT40 com capacidade de armazenamento de ferramentas equivalente.
Alta produtividade
Se o número de ferramentas utilizadas na usinagem for igual ou inferior a 28, a troca de ferramentas em alta velocidade é possível utilizando apenas o compartimento da torre, resultando em alta produtividade.
Mesmo ao usar ferramentas no reabastecedor de ferramentas, o manuseio é possível em aproximadamente 5 segundos (1 ferramenta).
Além disso, todas as ferramentas no compartimento tipo torre podem ser facilmente trocadas, reduzindo o tempo de preparação..
Tempo de troca da ferramenta do compartimento tipo torre
Ferramenta para ferramenta: 0,7s
Apara para apara: 1,4s
Tempo de manuseio do reabastecedor de ferramentas*3
Mais curto (1 ferramenta) : aprox. 5s
Troca de todas as ferramentas (28 ferramentas) : aprox. 140s
*3. O tempo de manuseio varia dependendo da posição de fixação da ferramenta.
Função de gerenciamento do reabastecedor de ferramentas
Foi adicionada uma função para gerenciar o compartimento para 100 ferramentas ao aplicativo de ferramentas ATC.
A operação de troca de ferramentas é intuitiva, e as ferramentas a serem usadas no programa de usinagem podem ser movidas do reabastecedor de ferramentas para o compartimento tipo torre em lote.
Além disso, os dados das ferramentas no reabastecedor de ferramentas podem ser facilmente alterados.
Compartimento para 100 ferramentas + Ampla área para componentes
Para peças de produção em pequenos lotes com alta variedade, o compartimento para 100 ferramentas elimina a necessidade de trocas frequentes de ferramentas, e a ampla área de fixação permite a montagem de múltiplos dispositivos.
Esses recursos melhoram significativamente a eficiência da produção em pequenos lotes com alta variedade.
Facilitar a automação e a redução da necessidade de mão de obra
Obturador lateral (opção)
Considerando o carregamento/descarregamento lateral de peças por robôs, um obturador lateral foi desenvolvido para facilitar a automação.
* É necessário instalar uma grade de proteção. Não pode ser selecionado para o S300Xd2.
Transportador de cavacos (opção)
Estão disponíveis dois tipos de transportadores de cavacos: tipo raspador e dobradiça + tipo raspador.
* Os transportadores de cavacos só podem ser selecionados para o modelo S700Xd2-100T.
Especificações
Especificação do produto
S500Xd2-5AX
Velocidade máx. do fuso [mín⁻¹]
12.000 / (Opcional) 10.000 de alto torque/ (Opcional) 20.000 / (Opcional) 27.000
Deslocamentos [mm (polegada)]
X: 500 (19,7) Y: 450 (17,7) Z: 300 (11,8) / (opcional)380 (15,0)
Capacidade de armazenamento da ferramenta [pcs.]
14/ 21/ 28
Taxa de avanço rápido(área XYZ) [mm/min (polegada/min)]
50 x 50 x 56 (1.969 x 1.969 x 2.205)
Espaço necessário no piso [mm (polegada)]
1.560 x 2.081 (61,4 × 81,9)
Fuso de contato duplo BT (BIG-PLUS)
opcional
Fluido de arrefecimento através do fuso(CTS)
opcional
| Item | S300Xd2 S300Xd2 RD *9 S300Xd2-5AX S300Xd2-5AX RD *9 |
S500Xd2 S500Xd2 RD *9 S500Xd2-5AX S500Xd2-5AX RD *9 |
S700Xd2 S700Xd2 RD *9 S700Xd2-5AX S700Xd2-5AX RD *9 |
S700Xd2-100T S700Xd2-100T RD *9 S700Xd2-5AX/100T S700Xd2-5AX/100T RD *9 |
||||
|---|---|---|---|---|---|---|---|---|
| Unidade CNC | [S300Xd2/S500Xd2/S700Xd2] CNC-D00 [S300Xd2-5AX/S500Xd2-5AX/S700Xd2-5AX] CNC-D00v(DB) |
|||||||
| Deslocamentos | Eixo X [mm (polegada)] | 300 (11,8) | 500 (19,7) | 700 (27,6) | ||||
| Eixo Y [mm (polegada)] | 450 (17,7) | |||||||
| Eixo Z [mm (polegada)] | 300 (11,8) | 300 (11,8) | 380 (15,0) | 300 (11,8) | 380 (15,0) | 380 (15,0) | ||
| Distância entre a parte superior da mesa e a extremidade da ponta do fuso [mm (polegada)] | 180 - 480 (7,1 - 18,9) |
180 - 480 (7,1 - 18,9) |
150 - 530 (5,9 - 20,9) |
180 - 480 (7,1 - 18,9) |
150 - 530 (5,9 - 20,9) |
150 - 530 (5,9 - 20,9) |
||
| Mesa | Tamanho da área de trabalho [mm (polegada)] | 600 × 450 (23,4 × 17,7) | 800 × 450 (31,4 × 17,7) | |||||
| Capacidade máxima de carga (carga uniforme) [kg (lbs)] |
250 [300 *6] (551 [661 *6]) |
250 [400 *6] (551 [881 *6]) |
||||||
| Fuso | Velocidade do fuso *14 [min-1] | Especificações de 12.000 min-1: 1 - 12.000, Especificações de alto torque de 10.000 min-1 (Opcional): 1 - 10.000, Especificações de 20.000 min-1 (Opcional): 1 - 20.000, Especificações de 27.000 min-1 (Opcional): 1 - 27.000, (As especificações de 27.000 min-1 não podem ser selecionadas para modelos com especificações de eixo Z de 380 mm) |
Especificações de 12.000 min-1: 1 - 12.000, Especificações de alto torque de 10.000 min-1 (Opcional): 1 - 10.000, Especificações de 20.000 min-1 (Opcional): 1 - 20.000 |
|||||
| Velocidade durante o roscamento [min-1] | Máx. 6.000 (Especificações de 27.000 min-1: Máx. 8.000) | Máx. 6.000 | ||||||
| Furo cônico | 7/24 cônico nº 30 | |||||||
| Sistema de contato duplo BT (BIG-PLUS) |
Opcional | |||||||
| Fluido de arrefecimento através do fuso (CTS) | Opcional (O CTS não pode ser selecionado para modelos com especificação de 27.000 min-1) |
Opcional | ||||||
| Taxa de avanço | Taxa de avanço rápido (eixos XYZ) [m/min (polegada/min)] |
50 x 50 x 56 (1.969 x 1.969 x 2.205) | ||||||
| Taxa de avanço de corte [mm/min (polegada/min)] |
X, Y, Z: 1 - 30.000 (0,04 - 1.181) *7 | |||||||
| Unidade ATC | Tipo de cabo da ferramenta | MAS-BT30 | ||||||
| Tipo de pino de retenção*4 | MAS-P30T-2 | |||||||
| Capacidade de armazenamento da ferramenta [pcs.] | 14 / 21 | 14 / 21 / 28 | 100 *12 | |||||
| Comprimento máx. da ferramenta *1 [mm (polegada)] | 160 (6,3) [21 ferramentas] 250 (9,8) [14 ferramentas] |
250 (9,8) | ||||||
| Diâmetro máx. da ferramenta *1 [mm (polegada)] | 110 (4,3) | Compartimento da magazine: 110 (4,3), Reabastecedor de ferramentas: 60 (2,3) / 110 (4,3) (Sem ferramenta adjacente) |
||||||
| Peso máx. da ferramenta *1 [kg (lbs)] | 3,0 (6,6) [4,0 (8,8) *10]/ferramenta, (PESO TOTAL DA FERRAMENTA: 25 (55,1) para 14 ferramentas, 35 (77,2) para 21 ou 28 ferramentas) |
Compartimento da magazine: 3,0 (6,6) [4,0 (8,8) *10] / ferramenta, (Peso total da ferramenta: 35 (77,2)) Reabastecedor de ferramentas: 4,0 (8,8) / ferramenta, (Peso total da ferramenta: 50 (110,2)) |
||||||
| Método de seleção de ferramentas | Método de atalho aleatório | |||||||
| Tempo de troca da ferramenta *5 | Ferramenta para ferramenta [seg.] | 0,6 / 0,7 (14 ou 21 ferramentas / 28 ferramentas) | 0,7 *13 | |||||
| Cavaco para cavaco [seg.] | Especificações do eixo Z de 300 mm: 1,2 / 1,3 (14 ou 21 ferramentas / 28 ferramentas) Especificações do eixo Z de 380 mm: 1,3 / 1,4 (14 ou 21 ferramentas / 28 ferramentas) |
1,4 *13 | ||||||
| Motor elétrico | Motor principal do fuso (10 min/contínuo)[kW] *2 |
Especificações de 12.000 min-1: 10,1/7,0, Especificações de alto torque de 10.000 min-1 (Opcional): 12,8/9,2, Especificações de 20.000 min-1 (Opcional): 7,4/5,1, Especificações de 27.000 min-1 (Opcional): 8,9/6,3 |
Especificações de 12.000 min-1: 10,1/7,0, Especificações de alto torque de 10.000 min-1 (Opcional): 12,8/9,2, Especificações de 20.000 min-1 (Opcional): 7,4/5,1 |
|||||
| Motor de alimentação de eixos [kW] | X, Y: 1,0 / Z: 2,0 | |||||||
| Fonte de energia | Fornecimento de energia | 200 a 230 VCA ±10 %, trifásico, 50/60 Hz ±2 % | ||||||
| Potência (contínua) [kVA] | 10,4 | 10,4 | ||||||
| Fornecimento de ar | Pressão de ar normal [MPa] | 0,4 - 0,6 (valor recomendado: 0,5 MPa *8) | ||||||
| Vazão necessária [L/min] | 40 (especificações de 27.000 min-1: 115) | 40 | ||||||
| Dimensões da máquina | Altura [mm (polegada)] | Especificações do eixo Z de 300 mm: 2.529 (99,6) Especificações do eixo Z de 380 mm: 2.568 (101,1) |
2.568 (101,1) | |||||
| Espaço necessário no piso *11 [com a porta da unidade de controle aberta] [mm (polegada)] |
1.080 × 2.161 [2.999] (42,5 × 85,1 [118,1]) |
1.560 × 2.081 [2.919] (61,4 × 81,9 [114,9]) |
2.050 × 2.081 [2.919] (80,7 × 81,9 [114,9]) |
2.050 x 2.081 [2.919] (80,7 x 81,9 [114,9]) |
||||
| Peso [com BV7-870Ad] [kg (lbs)] |
2.350 (5.181) [2.650 (5.843)] |
2.400 (5.292) [2.700 (5.953)] |
2.550 (5.622) | 2.700 (5.953) | ||||
| Precisão*3 | Precisão do posicionamento de eixo bidirecional (ISO230-2:1988) [mm (polegada)] |
0,006 - 0,020 (0,00024 - 0,00079) | ||||||
| Repetibilidade do posicionamento de eixo bidirecional (ISO230-2:2014) [mm (polegada)] |
Menos de 0,004 (0,00016) | |||||||
| Porta dianteira | 2doors | |||||||
| Acessórios padrão | Manual de instruções (1 conjunto de DVDs), parafusos de nivelamento (4 unidades), placa de nivelamento (4 unidades) | |||||||
- *1 O comprimento máximo da ferramenta, o diâmetro máximo e o peso máximo são limitados dependendo da velocidade do fuso em uso, configuração, centro de gravidade, etc. Os valores mostrados aqui são apenas para referência. Entre em contato com o seu distribuidor local para obter mais detalhes.
- *2 A saída do motor do fuso difere dependendo da velocidade do fuso.
- *3 Medido em conformidade com as normas ISO e as normas da Brother. Entre em contato com o seu distribuidor local para obter mais detalhes.
- *4 As especificações da Brother aplicam-se aos pinos de fixação para CTS.
- *5 Medido em conformidade com as normas JIS B6336-9 e MAS011-1987.
- *6 É necessário o ajuste dos parâmetros. (O ajuste da aceleração e a velocidade de posicionamento também são alterados de acordo com o peso.)
- *7 Ao utilizar o modo de alta precisão B.
- *8 A pressão de ar normal varia dependendo das especificações da máquina, detalhes do programa de usinagem ou uso de equipamentos periféricos. Defina a pressão acima do valor recomendado.
- *9 A máquina precisa estar equipada com um dispositivo de detecção de realocação, dependendo do destino. As máquinas equipadas com um dispositivo de detecção de realocação vêm com “RD” no final do nome do modelo.
- *10 A configuração dos parâmetros deve ser alterada. (O tempo de indexação da ferramenta mudará.) O peso máx. da ferramenta de 4,0 kg não está disponível para as especificações de 27.000 min-1.
- *11 O valor não inclui o tanque do refrigerante.
- *12 Valor para o compartimento tipo torre mais o reabastecedor de ferramentas
- *13 Valor para o compartimento tipo torre
- *14 A especificação de 16.000 min-1 será descontinuada a partir de março de 2026.
| Modelo CNC | CNC-D00《S300Xd2/S500Xd2/S700Xd2》 | |
|---|---|---|
| Eixos de controle | 5 eixos (X, Y, Z, 2 eixos adicionais) | |
| Eixos controlados simultaneamente | Posicionamento | 5 eixos (X, Y, Z, 2 eixos adicionais) |
| Interpolação | Linear: 4 eixos (X, Y, Z, 1 eixo adicional) Circular: 2 eixos Helicoidal/Cônico: 3 eixos (X, Y, Z) |
|
| Menor incremento de entrada | 0,001 mm, 0,0001 polegada, 0,001 graus 0,0001 mm, 0,00001 polegada, 0,0001 graus (opcional) |
|
| Dimensão máxima programável | ±999999,999 mm, ±99999,9999 polegada ±999999,9999 mm, ±99999,99999 polegada (opcional) |
|
| Exibição | Tela LCD colorida sensível ao toque de 15 polegadas | |
| Capacidade de memória | 500 Mbytes, 3 Gbytes (opcional) (Capacidade total do programa e do banco de dados) |
|
| Comunicação externa | Interface de memória USB, Ethernet, RS232C (opcional) | |
| Número de programas registráveis | 4.000 (Capacidade total do programa e do banco de dados) | |
| Composição do programa | Linguagem NC, conversação (alterada por parâmetro) Conversão de programa de conversação para programa de linguagem NC disponível * Apenas a linguagem NC encontra-se disponível no S700Xd2-100T. Linguagem de conversação não disponível |
|
| Modelo CNC | CNC-D00v(DB)《S300Xd2-5AX/S500Xd2-5AX/S700Xd2-5AX》 | |
|---|---|---|
| Eixos de controle | 5 eixos (X, Y, Z, 2 eixos adicionais) | |
| Eixos controlados simultaneamente | Posicionamento | 5 eixos (X, Y, Z, 2 eixos adicionais) |
| Interpolação | Linear: 5 eixos (X, Y, Z, 2 eixo adicional) Circular: 2 eixos Helicoidal/Cônico: 4 eixos (3 eixos lineares + 1 eixo adicional, 2 eixos lineares + 2 eixos adicionais) |
|
| Menor incremento de entrada | 0,0001 mm, 0,00001 polegada, 0,0001 graus | |
| Dimensão máxima programável | ±999999,9999 mm, ±99999,99999 polegada | |
| Exibição | Tela LCD colorida sensível ao toque de 15 polegadas | |
| Capacidade de memória | 3 GB (Capacidade total do programa e do banco de dados) | |
| Comunicação externa | Interface de memória USB, Ethernet, RS232C (opcional) | |
| Número de programas registráveis | 4.000 (Capacidade total do programa e do banco de dados) | |
| Composição do programa | Linguagem NC * Linguagem de conversação não disponível |
|
- * "Eixos de controle" e "Eixos controlados simultaneamente" indicam o número máximo de eixos, que irá variar dependendo do destino do frete ou das especificações da máquina.
- * Ethernet é uma marca registrada da Xerox Corporation nos Estados Unidos.
| Operação | Execução a seco Bloqueio da máquina Reinício do programa Potenciômetro de avanço rápido Potenciômetro de avanço de corte Edição em segundo plano Captura de tela Nível de operação Tecla de sinal de entrada externa Teclas de atalho < opcional > |
|
|---|---|---|
| Programação | Absoluto / Incremental Polegada / Métrico Configuração do sistema de coordenadas Chanfro (C) / Raio (R) Transformação rotacional Roscamento sincronizado Subprograma Exibição gráfica |
|
| Medição | Medição automática da peça *1 Medição do comprimento da ferramenta |
|
| Alta velocidade e alta precisão | Ajuste de parâmetros de usinagem Modo de alta precisão AIII Modo de alta precisão BI (pré-leitura de 160 blocos) Compensação de folga Controle do ponto central da ferramenta *3 *4 (Pré-leitura de 1.000 blocos) < opcional > |
|
| Monitoramento | Monitoramento de carga de usinagem Monitoramento ATC Previsão de sobrecarga Exibição de forma de onda / Saída de forma de onda para cartão de memória Compensação automática de distorção térmica (eixos X, Y e Z) Exibição de desempenho de produção Vida útil da ferramenta / Ferramenta de reposição Função de detecção de cavacos presos |
|
| Manutenção | Função de retorno de roscamento Registro de estados Registro de alarmes Registro de operações Aviso de manutenção Medição da resistência de isolamento do motor Filtro de lavagem de ferramentas com detecção de entupimento do filtro Codificador sem bateria Teste de carga de freio |
|
| Automático / Rede | Computador remoto OPC UA Notificação automática PLC integrado (LD/ST/FBD) < opcional > |
|
| Economia de energia | Desligamento automático Modo de espera Desligamento automático do refrigerante Desligamento automático da luz de funcionamento Atraso no desligamento da ducha de lavagem Operação de economia de energia da ducha de lavagem Modo de economia de energia |
|
| Aplicativos de suporte | Ajuste de parâmetros da máquina Ferramenta ATC Vida útil da ferramenta Exibição de forma de onda Desempenho de produção Economia de energia/Consumo de energia Suporte à recuperação Inspeção PLC Suporte de usinagem sem aquecimento Painel de controle do software |
|
| Acessórios | Visualizador de arquivos Bloco de notas Calculadora Registrar atalho Exibição desativada |
|
| Funções limitadas à linguagem NC | Programação de menu Sistema de coordenadas local Sistema de coordenadas da peça expandido Posicionamento unidirecional Avanço de tempo inverso Entrada de dados programável Compensação do comprimento da ferramenta Compensação do cortador Escala Imagem espelhada Chamada de subprograma externo Macro Operação de fita / Operação de carregamento FTP Função de salto múltiplo < opcional > |
|
| Funções limitadas à linguagem de conversação *6 | Programa de operação Programa de agendamento Seleção automática de ferramentas Configuração automática das condições de corte Configuração automática de compensação do comprimento da ferramenta Configuração automática de compensação do cortador Cálculo automático de entrada de número desconhecido Controle da ordem de usinagem |
|
- *1 Para o instrumento de medição, selecione uma sonda de toque opcional ou providencie a sua própria sonda.
- *2 Quando o comando submicrônico é usado, a mudança para o programa de conversação é desativada.
- *3 Há restrições na configuração do eixo.
- *4 Disponível apenas no S300/S500/S700Xd2-5AX.
- *5 Padrão no S300/S500/S700Xd2-5AX.
- *6 Linguagem de conversação não disponível no S300/S500/S700Xd2-5AX e S700Xd2-100T.

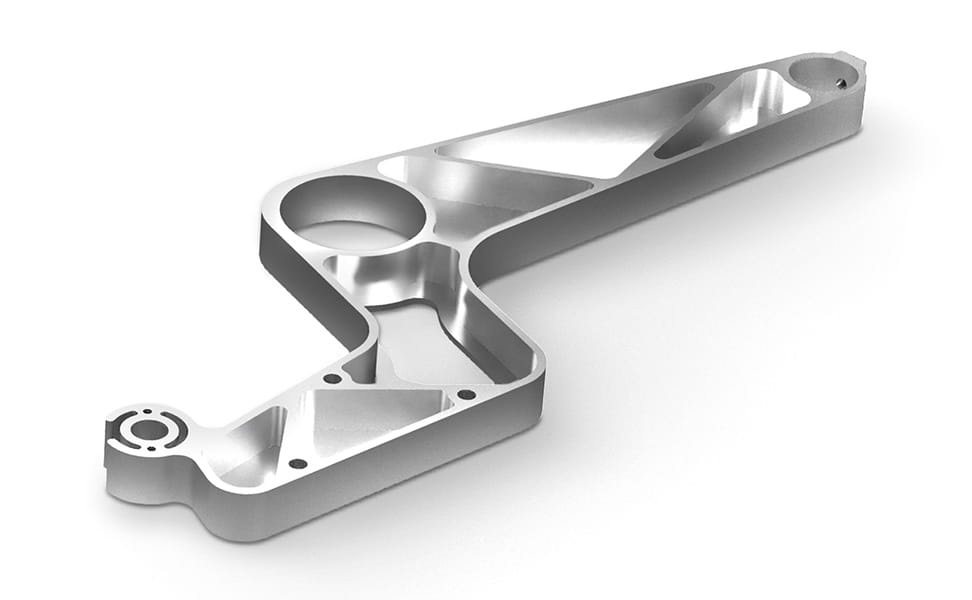

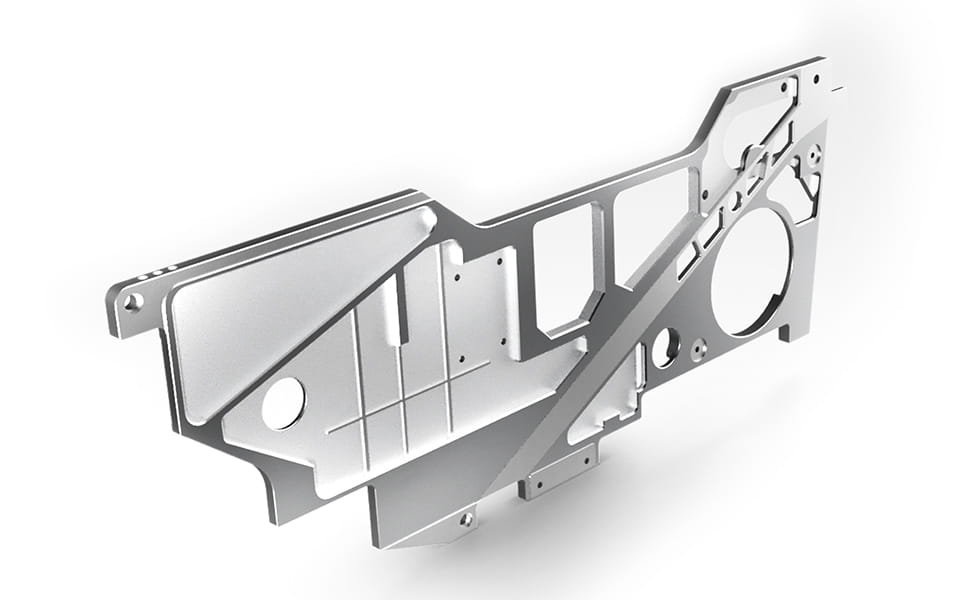

Exemplo
Suporte
Informações de suporte
