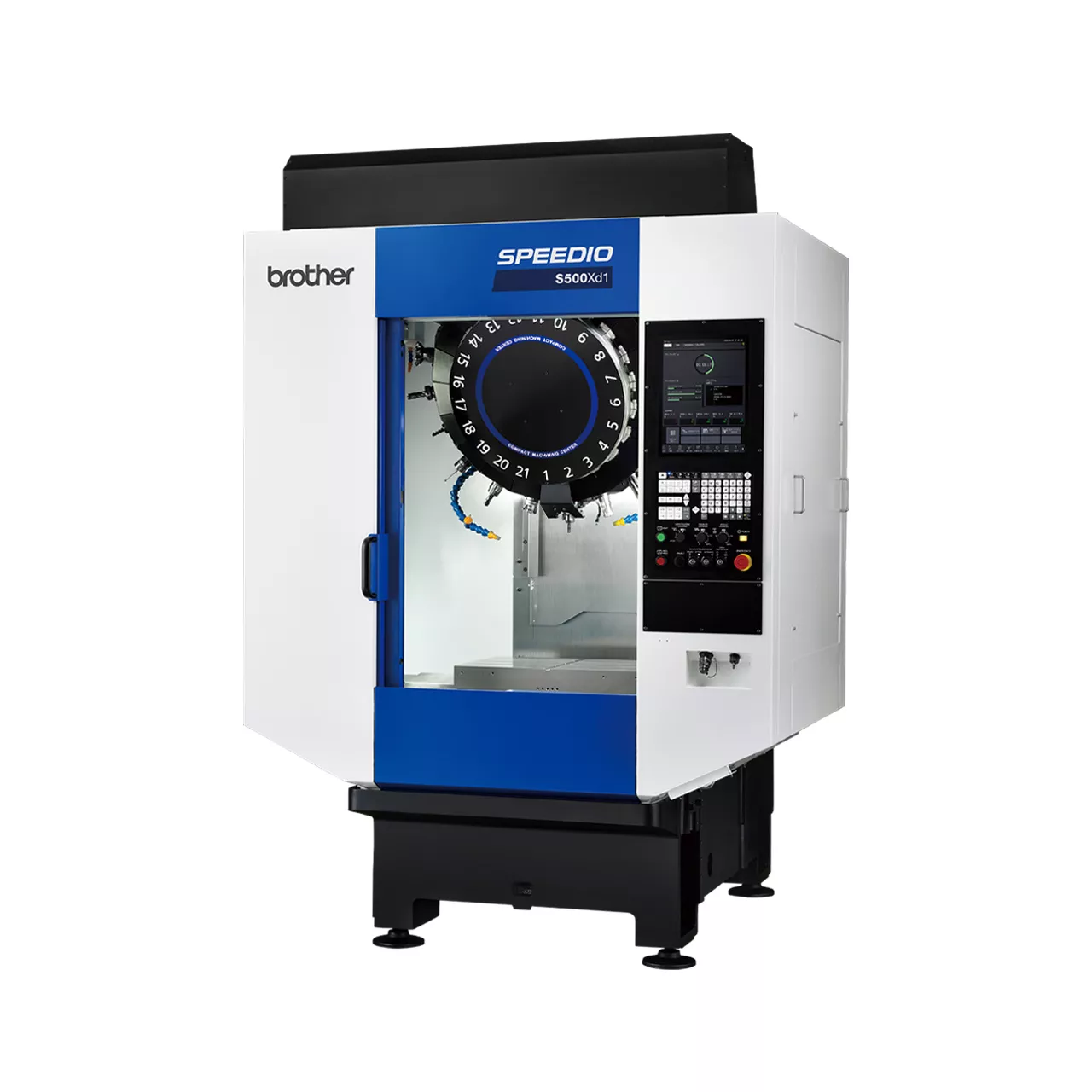

SPEEDIO S500Xd1
Centro compacto de usinagem
- Deslocamentos [mm (polegada)]: X: 500 (19.7) Y: 450 (17.7) Z: 300 (11.8)
- Velocidade máx. do fuso (min-1): 10,000/ (opcional) 16,000/ (opcional) 27,000/ (opcional) 10,000 torque alto
- Capacidade de armazenamento da ferramenta (pcs.): 14/ 21/ 28
Selecionar variante: S500Xd1
Equipada com o novo controlador "CNC-D00" para melhorar a produtividade e a usabilidade. A utilização de um novo compartimento para 28 ferramentas aumenta o número de peças a serem trabalhadas, o que leva à integração do processo.
Informações
Visão geral
Incluindo compartimento para 28 ferramentas recém-desenvolvido, a máquina apresenta maior capacidade para ferramentas e componentes de fixação, integração de processos, como usinagem multifacetada, e maior variedade de peças-alvo.
Juntamente com a extensa gama de especificações, a máquina é adequada para grande variedade de usinagens.
Além dos compartimentos para 14 e 21 ferramentas, foi desenvolvido um magazine compacto tipo tambor com capacidade para 28 ferramentas, mantendo o alto desempenho de troca de ferramentas. O peso máximo da ferramenta foi aumentado para 4 kg.*.
* O compartimento para 28 ferramentas não pode ser selecionado para o S300Xd1.
Peso máx. da ferramenta 4 kg *
* É necessário alterar as configurações dos parâmetros.
A capacidade máxima de carga da mesa foi aumentada para 400 kg.*. Isso amplia as opções de acessórios e promove a integração de processos.
* É necessário alterar a configuração dos parâmetros para que a capacidade de carga da mesa seja de 400 kg. A capacidade máxima de carga da mesa é de 300 kg para o modelo S300Xd1.
Tamanho da mesa (mm)
S300Xd1/S500Xd1 600 X 400
S700Xd1 800 X 400
A otimização do controle com o novo controlador "CNC-D00" elimina todas as operações desperdiçadas durante a usinagem.
Impulsiona o desempenho altamente confiável da máquina ao limite para proporcionar alta produtividade.
A troca de ferramentas em alta velocidade foi alcançada por meio de partidas/paradas do fuso, movimentos ascendentes/descendentes do eixo Z e operação do compartimento mais rápidos e otimizados. Ferramentas de até 3 kg podem ser trocadas no menor tempo possível. Ferramentas de até 4 kg também podem ser trocadas com um aumento mínimo de tempo.
Compartimento para 14/21 ferramentas
Apara para apara: 1.3 s → 1.2 s
Ferramenta para ferramenta: 0.7 s → 0.6 s
Compartimento para 28 ferramentas
Apara para apara: 1.3 s
Tempo entre ferramenteas: 0.7 s
O tempo perdido foi reduzido realizando simultaneamente a troca da ferramenta e o posicionamento dos eixos X/Y e adicionais.
Fusos preparados para usinagem em diversas indústrias, desde a automotiva até a de semicondutores, peças de precisão e equipamentos de TI.
O novo NC com velocidade de processamento aprimorada atinge alto desempenho em velocidade e alta precisão, mesmo em usinagem tridimensional.
Um motor de fuso com alto torque na faixa de velocidades médias e altas é utilizado para obter usinagem de alta velocidade e alta eficiência. Além disso, a máquina com especificação de alto torque
(opção) demonstra maior torque na faixa de velocidade média e alta, e melhora significativamente o torque na faixa de baixa velocidade. A máquina oferece excelente desempenho na usinagem pesada, como perfuração e rosqueamento de grande diâmetro.
10,000 min-1 espec. alto torque. (opção)
Torque máx.: 92Nm
Potência máx.: 26.2kW
10,000 min-1 espec. padrão
Torque máx.: 40Nm
Potência máx.: 18.9kW
Além do controle do servo altamente responsivo, a velocidade e a resolução do processamento do servo foram significativamente aprimoradas. O controle de usinagem tridimensional original aprimorado, incluindo um grande aumento nos blocos de previsão e melhoria na qualidade da superfície pela função de compensação de caminho suave, permite uma usinagem tridimensional de alta velocidade e alta precisão.
Espec. de fuso de alta velocidade (opção) : 27,000min-1
Modo BI de alta precisão: Previsão para 160 blocos
Modo BII de alta precisão (opção) : Previsão para 1000 blocos
A capacidade aprimorada de processar segmentos de linha minúsculos reduz o tempo de usinagem.
A opção CTS pode ser selecionada entre 3 MPa ou 7 MPa. Com essa opção, a máquina pode operar em todo o seu potencial em perfuração de alta velocidade ou perfuração por passo.
Equipada com as funções necessárias para usinagem simultânea de 5 eixos, incluindo controle do ponto central da ferramenta, onde a usinagem é realizada alterando a direção da ferramenta em relação à peça, previsão de até 1,000 blocos e comando submicrônico. No novo controlador CNC-D00, a capacidade da CPU foi significativamente aumentada para quadruplicar o processamento de segmentos de linha minúsculos em comparação com o controlador convencional. Isso permite o processamento de alta velocidade de dados CAM com pequena tolerância.
Funções NC relacionadas à usinagem simultânea de 5 eixos *
Controle do ponto do centro da ferramenta (previsão de 1,000 blocos), comando submicrônico,
Configuração das coordenadas do recurso,
Capacidade de memória (3 Gbytes)
* Todas essas características são padrão nos modelos S300Xd1-5AX / S500Xd1-5AX / S700Xd1-5AX.
A operação intuitiva é possível com novos aplicativos e tela sensível ao toque vertical. As funções relevantes são agrupadas de acordo com sua finalidade, como preparação e usinagem, resultando em uma operação eficiente. Os estados de produção e operação são visualizados, permitindo uma compreensão mais rápida. A operação sem desperdício é possível nos processos de preparação, ajuste de usinagem, produção e recuperação, resultando em maior eficiência e taxa de operação.
As informações necessárias para a produção, como o contador de peças e a vida útil da ferramenta, são coletadas na tela inicial. Teclas de atalho são fornecidas para telas usadas com frequência, para que você possa abri-las com um único toque.
A usabilidade foi bastante aprimorada pelo agrupamento de funções relevantes, pela criação de novos aplicativos de suporte intuitivos com melhor operabilidade e visibilidade, pelo fornecimento de acessórios úteis (calculadora, bloco de notas, visualizador de arquivos etc.) e pela possibilidade de operar em telas convencionais no painel de toque.
Especificações
Especificação do produto
S500Xd1
Velocidade máx. do fuso [mín⁻¹]
10,000/ (opcional) 16,000/ (opcional) 27,000/ (opcional) 10,000 torque alto
Deslocamentos [mm (polegada)]
X: 500 (19.7) Y: 450 (17.7) Z: 300 (11.8)
Capacidade de armazenamento da ferramenta [pcs.]
14/ 21/ 28
Taxa de avanço rápido(área XYZ) [mm/min (polegada/min)]
50 x 50 x 56 (1,969 x 1,969 x 2,205)
Espaço necessário no piso [mm (polegada)]
1.560 × 2,026 [2,864] (61.4 × 79.8[112.8])
Fuso de contato duplo BT (BIG-PLUS)
opcional
Fluido de arrefecimento através do fuso(CTS)
opcional
| Item | S300Xd1 S300Xd1 RD *9 S300Xd1-5AX S300Xd1-5AX RD *9 |
S500Xd1 S500Xd1 RD *9 S500Xd1-5AX S500Xd1-5AX RD *9 |
S700Xd1 S700Xd1 RD *9 S700Xd1-5AX S700Xd1-5AX RD *9 |
||
|---|---|---|---|---|---|
| Unidade CNC | [S300Xd1/S500Xd1/S700Xd1] CNC-D00 [S300Xd1-5AX/S500Xd1-5AX/S700Xd1-5AX] CNC-D00v(DB) |
||||
| Deslocamentos | eixo X [mm (polegada)] | 300 (11.8) | 500 (19.7) | 700 (27.6) | |
| eixo Y [mm (polegada)] | 400 (15.7) | ||||
| eixo Z [mm (polegada)] | 300 (11.8) | ||||
| Distância entre a parte superior da mesa e a extremidade da ponta do fuso [mm (polegada)] | 180 - 480 (7.1 - 18.9) | ||||
| Mesa | tamanho da área de trabalho [mm (polegada)] | 600 x 400 (23.6 x 15.7) | 800 x 400 (31.5 x 15.7) | ||
| Capacidade máxima de carga (carga uniforme) [kg (lbs)] |
250 [300 *6] (551 [661 *6]) |
250 [400 *6] (551 [881 *6]) |
|||
| Fuso | Velocidade do fuso [min-1] | Especificações de 10,000min-1 : 1 - 10,000 Especificações de 16,000min-1 (opcional) : 1 - 16,000 Especificações de torque alto de 10,000min-1 (opcional) : 1 - 10,000 Especificações de 27,000min-1 (opcional) : 1 - 27,000 |
|||
| Velocidade durante o rosqueamento [min-1] | Max. 6,000 (Especificações de 27,000min-1 : Max. 8,000) | ||||
| Furo cônico | 7/24 cônico nº 30 | ||||
| Sistema de contato duplo BT (BIG-PLUS) |
opcional | ||||
| Fluido de arrefecimento através do fuso (CTS) | opcional (O CTS não pode ser selecionado para modelos com especificação de 27,000 min-1) | ||||
| Taxa de alimentação | Taxa de avanço rápido (área XYZ) [m/min (polegada/min)] |
50 x 50 x 56 (1,969 x 1,969 x 2,205) | |||
| Taxa de alimentação de corte [mm/min (polegada/min)] |
X,Y,Z: 1 - 30,000 ( 0.04 - 1,181) *7 | ||||
| Unidade ATC | Tipo de cabo da ferramenta | MAS-BT30 | |||
| Tipo de pino de fixação *4 | MAS-P30T-2 | ||||
| Capacidade de armazenamento da ferramenta [pcs.] | 14/21 | 14/21/28 | |||
| Tamanho máx. da ferramenta [mm (polegada)] | 160 (6.3) [21 ferramentas] 250 (9.8) [14 ferramentas] |
250 (9.8) | |||
| Diâmetro máx. da ferramenta [mm (polegada)] | ø110 (4.3) | ||||
| Peso máx. da ferramenta [kg (lbs)]*1 | 3.0 (6.6) [4.0 (8.8) *10]/ ferramentas, (PESO TOTAL DA FERRAMENTA: 25 (55.1) para 14 ferramentas, 35 (77.2) para 21 ou 28 ferramentas) |
||||
| Método de seleção de ferramentas | Método de atalho aleatório | ||||
| Tempo de troca da ferramenta *5 | Ferramenta para ferramenta [seg.] | 0.6 / 0.7 (14 ou 21 ferramentas / 28 ferramentas) | |||
| Apara para apara [seg.] | 1.2 / 1.3 (14 ou 21 ferramentas / 28 ferramentas) | ||||
| Motor elétrico | Motor principal do fuso (10 min/contínuo)[kW] *2 |
Especificações de 10,000min-1 : 10.1/7.1 Especificações de 16,000min-1 (opcional) : 7.4/5.1 Especificações de torque alto de 10,000min-1 (opcional) : 12.8/9.2 Especificações de 27,000min-1 (opcional) : 8.9/6.3 |
|||
| Motor de alimentação de eixos [kW] | X,Y: 1.0 / Z: 2.0 | ||||
| Fonte de energia | Fornecimento de energia | 200 a 230 VCA ±10%, trifásico, 50/60 Hz ±2% | |||
| Potência (contínua) [kVA] | Especificações de 10,000min-1 : 9.5 Especificações de 16,000min-1 (opcional) : 9.5 Especificações de torque alto de 10,000min-1 (opcional) : 10.4 Especificações de 27,000min-1 (opcional) : 9.5 |
||||
| Fornecimento de ar | Pressão de ar normal [MPa] | 0.4 - 0.6 (valor recomendado : 0.5MPa)*8 | |||
| fluxo necessário [L/min] | 45 (Especificações de 27,000min-1 :115) | ||||
| Dimensões da máquina | Altura [mm (polegada)] | 2,498 (98.4) | |||
| Espaço necessário no piso *11 [com a porta da unidade de controle aberta] [mm (polegada)] |
1,080 × 2,106 [2,944] (42.5 × 82.9[115.9]) |
1.560 × 2,026 [2,864] (61.4 × 79.8[112.8]) |
2,050 × 2,026 [2,864] (80.7 × 79.8[112.8]) |
||
| Peso [kg (lbs)] | 2,350 (5,181) | 2,400 (5,292) | 2,550 (5,622) | ||
| Precisão*3 | Precisão do posicionamento de eixo bidireciona (ISO230-2:1988) [mm (polegada)] |
0.006 - 0.020 (0.00024 - 0.00079) | |||
| Repetibilidade do posicionamento de eixo bidirecional (ISO230-2:2014) [mm (polegada)] |
Less than 0.004 (0.00016) | ||||
| Porta dianteira | 2 portas | ||||
| Acessórios padrão | Manual de instruções (1 conjunto de DVDs), parafusos de nivelamento (4 unidades), placa de nivelamento (4 unidades) | ||||
- *1 O peso real da ferramenta varia de acordo com a configuração e o centro de gravidade. Os valores aqui apresentados são meramente indicativos..
- *2 A potência do motor do fuso varia de acordo com a velocidade do fuso.
- *3 Medido em conformidade com as normas ISO e as normas da Brother. Entre em contato com o seu distribuidor local para obter mais detalhes.
- *4 As especificações da Brother aplicam-se aos pinos de tração para CTS.
- *5 Medido em conformidade com as normas JIS B6336-9 e MAS011-1987.
- *6 É necessário ajustar os parâmetros. (O ajuste da aceleração e a velocidade de posicionamento também são alterados de acordo com o peso.)
- *7 Ao utilizar o modo de alta precisão B.
- *8 A pressão de ar normal varia de acordo com as especificações da máquina, os detalhes do programa de usinagem ou o uso de equipamentos periféricos. Defina a pressão acima do valor recomendado.
- *9 A máquina precisa estar equipada com um dispositivo de detecção de deslocamento, dependendo do destino. As máquinas equipadas com um dispositivo de detecção de deslocamento têm a sigla “RD” no final do nome do modelo.
- *10 A configuração dos parâmetros deve ser alterada. (O tempo de indexação da ferramenta será alterado.)
- *11 O valor não inclui o tanque do fluido de arrefecimento.
| Modelo CNC | [S300Xd1/S500Xd1/S700Xd1] CNC-D00 [S300Xd1-5AX/S500Xd1-5AX/S700Xd1-5AX] CNC-D00v（DB） |
|
|---|---|---|
| Eixos de controle | 5 eixos (X, Y, Z, 2 eixos adicionais) | |
| Eixos controlados simultaneamente [S300Xd1/S500Xd1/S700Xd1] |
Positioning | 5 eixos (X, Y, Z, 2 eixos adicionais) |
| Interpolação |
Linear : 4 eixos (X, Y, Z, 1 eixo adicionais)
Circular : 2 eixos Helicoidal/Cônico : 3 eixos (X, Y, Z) |
|
| Eixos controlados simultaneamente [S300Xd1-5AX/S500Xd1-5AX/ S700Xd1-5AX] |
Positioning | 5 eixos (X, Y, Z, 2 eixos adicionais) |
| Interpolação |
Linear : 5 eixos (X, Y, Z, 2 axis for rotation)
Circular : 2 eixos Helicoidal/Cônico: 4 eixos (3 eixos lineares + 1 eixo adicionais, 2 eixos lineares + 2 eixos adicionais) |
|
| Menor incremento de entrada | 0.001mm、0.0001 polegada、0.001 grau | |
| Max.programmable dimension | ±999999.999mm、±99999.9999 polegada | |
| Exibição | Tela LCD colorida sensível ao toque de 15 polegadas | |
| Capacidade de memória | [S300Xd1/S500Xd1/S700Xd1] 500 Mbytes, 3 Gbytes (opcional) [300Xd1-5AX/S500Xd1-5AX/S700Xd1-5AX] 3GB (Capacidade total do programa e do banco de dados) |
|
| External communication | Interface de memória USB, Ethernet, RS232C (opcional) | |
| Número de programas registráveis | 4,000 (Capacidade total do programa e do banco de dados) | |
| Composição do programa | Linguagem NC, linguagem de conversação (alterada por parâmetro) Conversão do programa de linguagem de conversação para o programa de linguagem NC disponível |
|
- * “Eixos de controle” e “Eixos controlados simultaneamente” indicam o número máximo de eixos, que irá variar dependendo do destino da remessa ou das especificações da máquina.
- * Ethernet é uma marca registrada da Xerox Corporation nos Estados Unidos.
| Operação | Execução a seco Trava da máquina Reinício do programa Substituição transversal rápida Avanço da alimentação de corte Edição de fundo Captura de tela Nível de operação Tecla de sinal de entrada externa Teclas de atalho < opcional > |
|
|---|---|---|
| Programação | Absoluto/Incremental Polegadas / Métrico Configuração do sistema de coordenadas Aresta C / Aresta R Transformação rotacional Rosqueamento sincronizado Subprograma Exibição gráfica |
|
| Medição | Medição automática da peça *1 Medição do tamanho da ferramenta |
|
| Alta velocidade e alta precisão | Ajuste dos parâmetros de usinagem Modo de alta precisão AIII Modo de alta precisão BI (Previsão para 160 blocos) Compensação de folga Controle do ponto central da ferramenta *3 *4 (Previsão para 1,000 blocos) < opcional > |
|
| Monitoramento | Monitoramento da carga de usinagem Monitoramento da ferramenta ATC Previsão de sobrecarga Exibição da forma de onda / Saída da forma de onda para cartão de memória Compensação automática de distorção térmica (eixos X, Y e Z) Exibição do desempenho da produção Vida útil da ferramenta / Ferramenta sobressalente |
|
| Manutenção | Função de retorno da rosca Registro de estado Registro de alarme Registro de operação Medição da resistência do isolamento do motor Filtro de lavagem da ferramentas com detecção de obstrução do filtro Teste de carga do freio |
|
| Automático / Rede | Computador remoto OPC UA Notificação automática PLC integrado (LD/ST/FBD) < opcional > |
|
| Economia de energia | Desligamento automático Modo de espera Desativação automática do fluido de arrefecimento Desativação automática da luz de trabalho Atraso no desligamento da chuva cavacos |
|
| Aplicativos de suporte | Ajuste dos parâmetros da máquina Ferramenta ATC Vida útil da ferramenta Exibição da forma de onda Desempenho de produção Economia de energia/Consumo de energia Suporte de recuperação Inspeção PLC |
|
| Acessórios | Visualizador de arquivos Notebook Calculadora Atalho de registro Exibição desativada |
|
| Funções limitadas à linguagem NC | Programação do menu Sistema de coordenadas local Sistema de coordenadas expandido da peça Posicionamento unidirecional Alimentação do tempo de inversão Entrada programável de dados Compensação do tamanho da ferramenta Compensação do cortador Escala Imagem espelhada Chamada de subprograma externo Macro Operação de fita Função Ignorar múltipla < opcional > |
|
| Funções limitadas à linguagem de conversação *6 | Programa de operação Programa de agendamento Seleção automática de ferramenta Configuração da condição de corte automático Definição da compensação de tamanho automático da ferramenta Definição da compensação do cortador automático Cálculo automático de números desconhecidos inseridos Controle da sequência de usinagem |
|
- *1 O instrumento de medição deve ser preparado pelos usuários.
- *2 Quando o comando submicrônico é usado, a mudança para o programa de linguagem de conversação é desativada.
- *3 Há restrições na configuração do eixo.
- *4 Disponível apenas para o modelo S300Xd1-5AX/S500Xd1-5AX/S700Xd1-5AX
- *5 Padrão no S300Xd1-5AX/S500Xd1-5AX/S700Xd1-5AX
