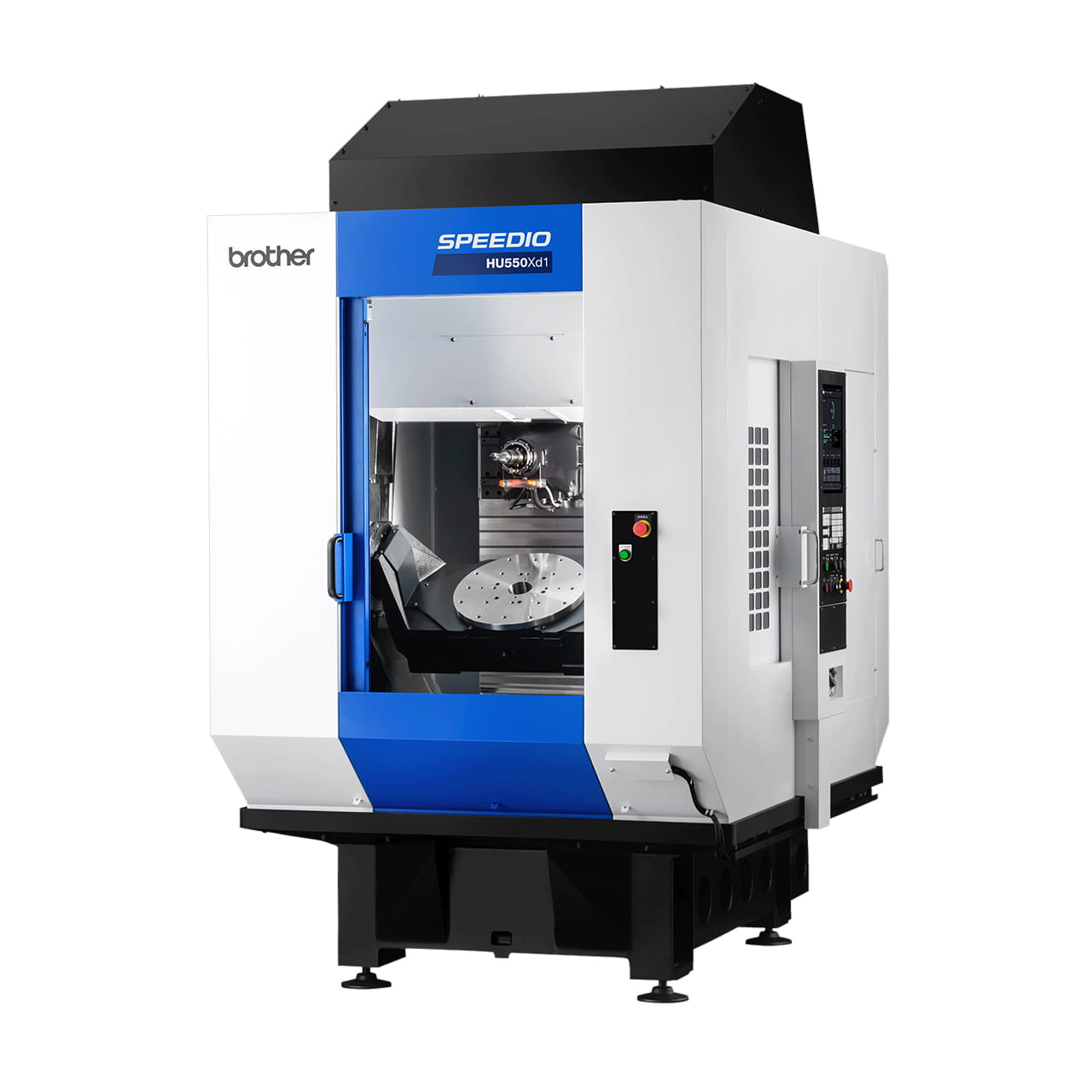

SPEEDIO HU550Xd1
Centro compacto de usinagem horizontal universal
- Deslocamentos [mm (polegada)]: X: 550(21,7) Y: 500(19,7) Z: 400(15,7)
- Deslocamentos (graus): A: 30 a -120 B: 360
- Velocidade máx. do fuso (min-1): 12.000/ (Opcional) 10.000 alto torque/ (Opcional) 20.000
- Capacidade de armazenamento da ferramenta (pçs.): 30
Selecionar variante: HU550Xd1
[Centro de usinagem compacto horizontal BT30]
Modelo horizontal
com mesa rotativa inclinável, área de fixação de ø680 mm
Aceita usinagem multi-face de peças grandes ou longas
Informações
Visão geral
Vantagens de utilizar o HU550Xd1
[1] Permite a usinagem de peças grandes/longas em menos espaço.
[2] Alcança usinagem de alta precisão com fixação única por meio da integração de processos
[3] Adapta-se facilmente a flutuações de produção ou variações na geometria da peça.
Uma grande mesa rotativa inclinável é montada, oferecendo uma ampla área de fixação de ø680 mm x 400 mm. Mesmo quando o eixo A é inclinado em 90 graus, uma faixa de usinagem suficiente e a acessibilidade da ferramenta são garantidas. A combinação da mesa rotativa inclinável e da ampla área de fixação pode se adaptar facilmente a futuras variações na geometria da peça.
* A área de interferência é criada dependendo do comprimento ou do diâmetro da ferramenta.
Capacidade máxima de carga 200 kg
Ao mesmo tempo em que permite a montagem de peças grandes, o projeto que economiza espaço facilita o layout do maquinário da fábrica e maximiza o uso efetivo do espaço de instalação.
Espaço de instalação
5,0 m2 *1
*1. Dimensão incluindo o tanque do refrigerante
*2. Comparado ao centro de usinagem horizontal BT40 com deslocamentos equivalentes
A grande mesa rotativa inclinável original da Brother com um mecanismo de came com engrenagem de rolos e controle tandem, alcançando alta velocidade e alta precisão.
Taxa de avanço de indexação máx.
Eixo A 50 min-1
Eixo B 75 min-1
Tempo de indexação (90 graus)
Eixo A 1,2 s
Eixo B 1,2 s
Mecanismo de came com engrenagem de roletes
Um mecanismo de came com engrenagem de rolos é usado para os eixos A e B, alcançando alta velocidade e alta precisão. Além disso, a capacidade máxima de carga da mesa de ø400 mm é de 200 kg.
Controle tandem
O controle tandem usando dois motores é usado para o eixo A. Isso suprime a distorção na grande mesa rotativa inclinável, permitindo a indexação em alta velocidade.
Equipado com o compartimento para 30 ferramentas tipo ATC direto. Suporta tamanho máximo da ferramenta de 350 mm, diâmetro máximo da ferramenta de 125 mm e peso máximo da ferramenta de 4 kg, permitindo uma variedade de usinagens, incluindo peças longas.
Um novo motor de fuso de 20.000 min-1 foi desenvolvido. Compatível com Refrigerante pelo Fuso (CTS), ele melhora ainda mais a produtividade na perfuração de pequenos diâmetros.
Várias especificações de motor de fuso estão disponíveis para diferentes aplicações, incluindo a especificação padrão de 12.000 min-1 e a especificação de alto torque.
Espec. de alto torque (opcional)
Torque máx. 92 N·m
Potência máx. 26,2 kW
Espec. de 20.000 min-1 (opcional)
Torque máx. 27 N·m
Potência máx. 15,4 kW
Espec. de 12.000 min-1 (padrão)
Torque máx. 40 N·m
Potência máx. 18,9 kW
Os eixos A e B dispõem de alto torque de fixação, demonstrando alta capacidade de retenção mesmo na usinagem de alta carga. É possível realizar usinagem com condições de corte mais rigorosas, melhorando a eficiência da produção.
Torque de fixação do eixo A *3 1.200 N·m
Torque de fixação do eixo B *3 700 N·m
*3. Valor do fixador mecânico (a 0,5 MPa pneumático) mais o servo-fixador
A opção CTS pode ser selecionada entre 3 MPa ou 7 MPa. Com essa opção, a máquina pode operar em todo o seu potencial em perfuração de alta velocidade ou perfuração de orifícios profundos.
*4. O CTS de 3 MPa/7 MPa é compatível com todas as especificações de motor de fuso.
A alta velocidade e a alta rigidez da máquina foram alcançadas pela otimização da geometria da peça fundida utilizando análises CAE. O fuso de alto torque apresenta o maior diâmetro de rolamento da SPEEDIO. Com essas melhorias, a máquina demonstra alta capacidade de usinagem, desde usinagem altamente eficiente até usinagem de alta complexidade.
O ajuste de vibração analisa os dados de forma de onda usando um aplicativo de PC para sugerir a velocidade do fuso recomendada. As condições de usinagem ideais impulsionam o desempenho de usinagem ao máximo.
Aproveitando a mesa rotativa inclinável equipada como padrão, a função de usinagem simultânea de 5 eixos pode ser facilmente implementada. Equipada com várias funções, incluindo o controle do ponto central da ferramenta, a máquina pode alcançar usinagem simultânea de 5 eixos de alta velocidade e alta precisão, combinada com a especificação de 20.000 min-1.
*5. Disponível apenas no HU550Xd1-5AX
Controle do ponto central da ferramenta
Equipado com controle do ponto central da ferramenta, onde a usinagem é realizada alterando a direção da ferramenta em relação à peça. A aceleração/desaceleração ideal é garantida pela pré-leitura de até 1.000 blocos
Velocidade de processamento de segmentos de linha minúsculos
A capacidade da CPU foi significativamente aumentada para melhorar em quatro vezes a velocidade de processamento de segmentos de linha minúsculos, em relação ao controlador anterior. Isso permite o processamento de alta velocidade de dados CAM com pequena tolerância.
Utilizando recursos da máquina horizontal e várias outras funções, a máquina demonstra alta evacuação de cavacos.
Estrutura da calha central
A base inclinada e a estrutura da calha central evacuam efetivamente os cavacos que caem na base para o exterior da máquina.
Ducha do cabeçote (opcional) *6
Ducha do cabeçote disponível para remover cavacos do cabeçote do fuso.
*6. Incluído com o bico do refrigerante (opcional).
Obturador ATC da tampa do compartimento
O compartimento é separado da câmara de usinagem por um obturador para minimizar o efeito dos cavacos nas ferramentas.
Transportador de cavacos (opcional)
O transportador de cavacos do tipo dobradiça e raspador com filtro de tambor evacua cavacos em uma variedade de tamanhos e formas.
Durante o ATC, os cavacos presos entre o eixo e o suporte são detectados sem a necessidade de um sensor. A detecção de quaisquer cavacos presos durante o ATC evita a saída de defeitos. Também é oferecida uma função de repetição.
As duas bombas de 400W e o layout de tubulação ideal garantem alta evacuação de cavacos.
Taxa de evacuação de cavacos *7
Aprox. 98 %
*7. Valor baseado em nossos testes internos
O número de orifícios de descarga e o ângulo desses orifícios foram otimizados para aumentar significativamente a vazão de descarga. Isso resultou em um aumento de três vezes na capacidade de limpeza, em comparação com o sistema anterior. Quando o CTS é selecionado, o refrigerante para a limpeza de ferramentas é descarregado da bomba CTS, consumindo menos ar do que a limpeza de ferramentas assistida por ar.
Ao aproveitar as vantagens do desenvolvimento integrado de máquina/controlador, foi possível obter troca de ferramentas em alta velocidade por meio de aceleração/desaceleração rápidas e operação otimizada.
Tempo de troca da ferramenta
Ferramenta - Ferramenta: 1,3 s
Cavaco - Cavaco: 2,5 s
O painel de operação está localizado na lateral da máquina, para melhorar a visibilidade da câmara de usinagem, facilitando a preparação. Com uma abertura mais ampla da porta frontal, a mesa pode ser inclinada em direção ao operador para melhorar a acessibilidade, permitindo a troca de peças em uma postura confortável.
A operação intuitiva é possível com aplicativos e a tela tátil vertical do painel. As funções relevantes são agrupadas de acordo com sua finalidade, como preparação e usinagem, resultando em uma operação eficiente. Os estados de produção e operação são visualizados, permitindo uma compreensão mais rápida. A operação simplificada é possível nos processos de preparação, ajuste de usinagem, produção e recuperação, resultando em maior eficiência de trabalho e taxa de operação.
Suporte à preparação
Equipado com funções para realizar facilmente a preparação, como um aplicativo de ferramenta ATC que permite que todas as configurações de ferramentas do compartimento sejam realizadas em uma tela, uma programação de menu que permite criar programas NC seguindo as instruções na tela e uma função de ajuda na tela.
Suporte de ajuste de usinagem
Equipado com funções para realizar facilmente o ajuste de usinagem ideal para melhorar a produtividade, como um aplicativo de ajuste de parâmetros de usinagem que permite ajustar facilmente os parâmetros de acordo com os detalhes de usinagem e uma função de exibição/salvamento da forma de onda de carga de usinagem.
Suporte à produção
Equipado com funções para melhorar a taxa de operação, como monitoramento de ferramentas em tempo real para eliminar defeitos, exibição do desempenho de produção, consumo de energia etc. em forma de gráfico, e funções de PLC/rede para atender aos requisitos de equipamentos periféricos e automação.
Suporte à recuperação
Equipado com funções para evitar falhas ou garantir uma recuperação rápida, como aviso de tempo de manutenção, exibição de detalhes quando ocorre um alarme e orientação para o trabalho de recuperação/verificação.
Especificações
Especificação do produto
HU550Xd1
Velocidade máx. do fuso [mín⁻¹]
12.000 / (Opcional) 10.000 alto torque/ (Opcional) 20.000
Deslocamentos [mm (polegada)]
X: 550 (21,7) Y: 500 (19,7) Z: 400 (15,7) A (graus): 30 a -120 B (graus):360
Capacidade de armazenamento da ferramenta [pcs.]
30
Taxa de avanço rápido(área XYZ) [mm/min (polegada/min)]
50 x 56 x 56 (1.969 x 2.205 x 2.205)
Indexação da taxa de alimentação [min⁻¹]
A axis: 50, B axis: 75（60 *10）
Espaço necessário no piso [mm (polegada)]
1.557 x 2.744 (61,3 x 108,0)
Fuso de contato duplo BT (BIG-PLUS)
Opcional
Fluido de arrefecimento através do fuso(CTS)
Opcional
| Item | HU550Xd1 / HU550Xd1 RD *8 | HU550Xd1-5AX / HU550Xd1-5AX RD *8 | ||
|---|---|---|---|---|
| Unidade CNC | CNC-D00 | CNC-D00v (DB) | ||
| Deslocamentos | Eixo X [mm (polegada)] | 550 (21,7) | ||
| Eixo Y [mm (polegada)] | 500 (19,7) | |||
| Eixo Z [mm (polegada)] | 400 (15,7) | |||
| Eixo A [graus] | 30 a -120 | |||
| Eixo B [graus] | 360 | |||
| Distância entre a parte superior da mesa e o centro do fuso [mm (polegada)] | -100 - 400 (-3,9 - 15,7) (eixo A 0 graus) | |||
| Distância entre o centro da mesa e a extremidade da ponta do fuso [mm (polegada)] | 150 - 550 (5,9 - 21,7) (eixo A 0 graus) | |||
| Mesa | Tamanho da área de trabalho [mm (polegada)] | ø400 (15,7) | ||
| Capacidade máx. de carga [kg (lbs)] | 200 (441) | |||
| Inércia máx. de carga da mesa [kg･m2(lb･polegada2)] |
4,1 (14.010) [8,8 (30.071) *10] | |||
| Fuso | Velocidade do fuso [min-1] | Especificações de 12.000 min-1: 1 - 12.000/ Especificações de alto torque de 10.000 min-1 (Opcional): 1 - 10.000 Especificações de 20.000 min-1 (Opcional): 1 - 20.000 |
||
| Velocidade durante o roscamento [min-1] | MÁX. 6.000 | |||
| Furo cônico | 7/24 cônico nº 30 | |||
| Fuso de contato duplo BT (BIG-PLUS) | Opcional | |||
| Fluido de arrefecimento através do fuso (CTS) | Opcional | |||
| Taxa de avanço | Taxa de avanço rápido (área XYZ) [m/min (polegada/min)] |
50 x 56 x 56 (1.969 x 2.205 x 2.205) | ||
| Taxa de avanço de corte [mm/min (polegada/min)] |
Eixos X, Y, Z: 1 - 30.000 (0,04 - 1.181) *7 | |||
| Taxa de avanço de indexação (A e B) [min-1] | Eixo A: 50, eixo B: 75 (60 *10) | |||
| Unidade ATC | Tipo de cabo da ferramenta | MAS-BT30 | ||
| Tipo de pino de retenção *4 | MAS-P30T-2 | |||
| Capacidade de armazenamento da ferramenta [pcs.] | 30 | |||
| Comprimento máx. da ferramenta *1 [mm (polegada)] | 350 (13,7) | |||
| Diâmetro máx. da ferramenta *1 [mm (polegada)] | 125 (4,9) *11 | |||
| Peso máx. da ferramenta *1 [kg (lbs)] | 4,0 (8,8) / ferramenta, [PESO TOTAL DA FERRAMENTA: 50 (110,2)] | |||
| Método de seleção de ferramentas | Método de atalho aleatório | |||
| Tempo de troca da ferramenta *5 | Ferramenta para ferramenta [seg.] | 1,3 | ||
| Cavaco para cavaco [seg.] | 2,5 | |||
| Motor elétrico | Motor principal do fuso (10 min/contínuo)[kW] *2 |
Especificações de 12.000 min-1: 10,1/7,0, Especificações de alto torque de 10.000 min-1 (Opcional): 12,8/9,2, Especificações de 20.000 min-1 (Opcional): 7,4/5,1 |
||
| Motor de alimentação de eixos [kW] | Eixo XZ: 1,0, eixo Y: 1,8, eixo A: 1,35+1,35, eixo B: 0,9 | |||
| Fonte de energia | Fornecimento de energia | 200 a 230 VCA ±10 %, trifásico, 50/60 Hz ±2 % | ||
| Potência (contínua) [kVA] | 10,4 | |||
| Fornecimento de ar | Pressão de ar normal [MPa] | 0,4 - 0,6 (valor recomendado: 0,5 MPa *6) | ||
| Vazão necessária [L/min] | 45 L/min | |||
| Dimensões da máquina | Altura [mm (polegada)] | 2.682 (105,6) | ||
| Espaço necessário no piso*9 [com a porta da unidade de controle aberta] [mm (polegada)] |
1.557 x 2.744 [3.582] (61,3 x 108,0 [141,0]) | |||
| Peso [kg (lbs)] | 3.150 (6.945) | |||
| Precisão*3 | Precisão do posicionamento de eixo bidirecional (ISO230-2:1988) [mm (polegada)] |
Eixos X, Y, Z: 0,006~0,020 mm (0,00024~0,00079 polegada) | ||
| (ISO230-2:2014) | Eixos A, B: 28 seg ou menos | |||
| Repetibilidade do posicionamento de eixo bidirecional (ISO230-2:2014) [mm (polegada)] |
Eixos X, Y, Z: Menos de 0,004 mm (0,00016 polegada) Eixos A, B: 16 seg ou menos | |||
| Acessórios padrão | Manual de instruções (1 conjunto de DVDs), parafusos de nivelamento (4 unidades), placas de nivelamento (4 unidades) | |||
- *1 O comprimento, diâmetro e peso máximos da ferramenta estão sujeitos a limitações dependendo da velocidade do fuso, geometria ou centro de gravidade. Os valores dados são apenas para referência. Para detalhes, fale com nosso distribuidor local.
- *2 A saída do motor do fuso difere dependendo da velocidade do fuso.
- *3 Medido em conformidade com as normas ISO e as normas da Brother. Para detalhes, fale com nosso distribuidor local.
- *4 As especificações da Brother aplicam-se aos pinos de fixação para CTS.
- *5 Medido em conformidade com as normas JIS B6336-9 e MAS011-1987.
- *6 A pressão de ar normal varia dependendo das especificações da máquina, detalhes do programa de usinagem ou uso de equipamentos periféricos. Defina a pressão acima do valor recomendado.
- *7 Valor ao usar o modo de alta precisão B.
- *8 A máquina precisa estar equipada com um dispositivo de detecção de realocação, dependendo do destino. As máquinas equipadas com dispositivo de detecção de realocação vêm com "RD" no final do nome do modelo.
- *9 Dimensões sem incluir o tanque do refrigerante e o transportador de cavacos.
- *10 Valor no modo de alta inércia. A configuração dos parâmetros precisa ser alterada.
- *11 Ao fixar uma ferramenta adjacente, o diâmetro total da ferramenta e da adjacente deve ser inferior a 130 mm.
| Item | HU550Xd1 | HU550Xd1-5AX | |
|---|---|---|---|
| Modelo CNC | CNC-D00 | CNC-D00v (DB) | |
| Eixos de controle | 5 eixos (X, Y, Z, A, B) | ||
| Eixos controlados simultaneamente | Posicionamento | 5 eixos (X, Y, Z, A, B) | |
| Interpolação | Linear: 4 eixos (X, Y, Z, 1 eixo adicional) Circular: 2 eixos Helicoidal/Cônico: 3 eixos (X, Y, Z) |
Linear: 5 eixos (X, Y, Z, 2 eixos adicionais) Circular: 2 eixos Helicoidal/Cônico: 4 eixos (3 eixos lineares + 1 eixo adicional, 2 eixos lineares + 2 eixos adicionais) |
|
| Menor incremento de entrada | 0,001 mm, 0,0001 polegada, 0,001 graus 0,0001 mm, 0,00001 polegada, 0,0001 graus (opcional) |
0,0001 mm, 0,00001 polegada, 0,0001 graus | |
| Dimensão máxima programável | ±999999,999 mm, ±99999,9999 polegada ±999999,9999 mm, ±99999,99999 polegada (opcional) |
±999999,9999 mm, ±99999,99999 polegada | |
| Exibição | Tela LCD colorida sensível ao toque de 15 polegadas | ||
| Capacidade de memória | 500 Mbytes, 3 Gbytes (opcional) (Capacidade total de programas e banco de dados) |
3 Gbytes (Capacidade total do programa e do banco de dados) |
|
| Comunicação externa | Interface de memória USB, Ethernet, RS232C (opcional) | ||
| Número de programas registráveis | 4.000 (Capacidade total do programa e do banco de dados) | ||
| Composição do programa | Linguagem NC * Linguagem de conversação não disponível |
||
- * “Eixos de controle” e “Eixos controlados simultaneamente” indicam o número máximo de eixos, que irá variar dependendo do destino da remessa ou das especificações da máquina.
- * Ethernet é uma marca registrada da Xerox Corporation nos Estados Unidos.
| Operação | Execução a seco Bloqueio da máquina Reinício do programa Potenciômetro de avanço rápido Potenciômetro de avanço de corte Edição em segundo plano Captura de tela Nível de operação Tecla de sinal de entrada externa Teclas de atalho < opcional > |
|
|---|---|---|
| Programação | Absoluto / Incremental Polegada / Métrico Configuração do sistema de coordenadas Chanfro (C) / Raio (R) Transformação rotacional Roscamento sincronizado Subprograma Exibição gráfica |
|
| Medição | Medição automática da peça *1 Medição do comprimento da ferramenta |
|
| Alta velocidade e alta precisão | Ajuste de parâmetros de usinagem Modo de alta precisão AIII Modo de alta precisão BI (previsão para 160 blocos) Compensação de folga Controle do ponto central da ferramenta *2 (Pré-leitura de 1.000 blocos) < opcional > |
|
| Monitoramento | Monitoramento de carga de usinagem Monitoramento ATC Previsão de sobrecarga Exibição de forma de onda / Saída de forma de onda para cartão de memória Compensação automática de distorção térmica (eixos X, Y e Z) Exibição de desempenho de produção Vida útil da ferramenta / Ferramenta de reposição Função de detecção de cavacos presos |
|
| Manutenção | Função de retorno de roscamento Registro de estados Registro de alarmes Registro de operações Aviso de manutenção Medição da resistência de isolamento do motor Filtro de lavagem de ferramentas com detecção de entupimento do filtro Codificador sem bateria Teste de carga de freio |
|
| Automático / Rede | Computador remoto OPC UA Notificação automática PLC integrado (LD/ST/FBD) < opcional > |
|
| Economia de energia | Desligamento automático Modo de espera Desligamento automático do refrigerante Desligamento automático da luz de funcionamento Atraso no desligamento da ducha de lavagem Operação de economia de energia da ducha de lavagem Modo de economia de energia |
|
| Aplicativos de suporte | Ajuste de parâmetros da máquina Ferramenta ATC Vida útil da ferramenta Exibição de forma de onda Desempenho de produção Economia de energia/Consumo de energia Suporte à recuperação Inspeção PLC Suporte de usinagem sem aquecimento Painel de controle do software |
|
| Acessórios | Visualizador de arquivos Bloco de notas Calculadora Registrar atalho Exibição desativada |
|
| Funções limitadas à linguagem NC | Programação de menu Sistema de coordenadas local Sistema de coordenadas da peça expandido Posicionamento unidirecional Avanço de tempo inverso Entrada de dados programável Compensação do comprimento da ferramenta Compensação do cortador Escala Imagem espelhada Chamada de subprograma externo Macro Operação de fita / Operação de carregamento FTP Função de salto múltiplo < opcional >
|
|
- *1 O instrumento de medição deve ser preparado pelos usuários.
- *2 Disponível apenas no HU550Xd1-5AX.
- *3 Padrão no HU550Xd1-5AX.

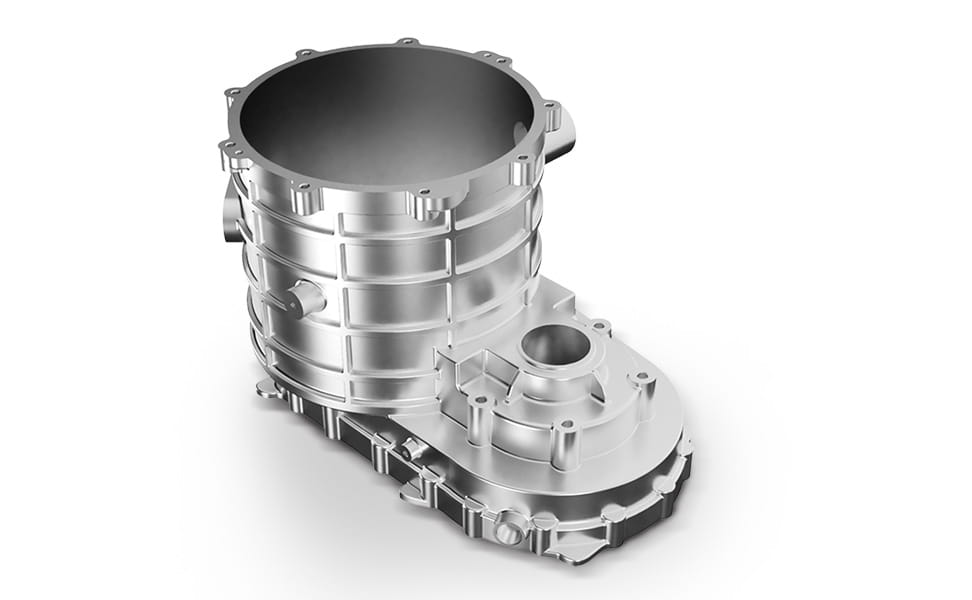

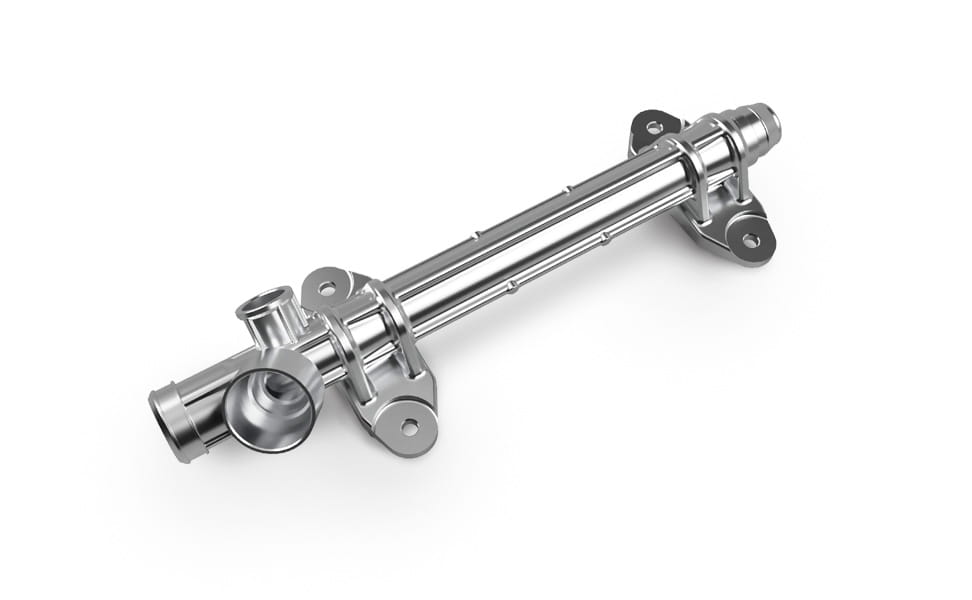

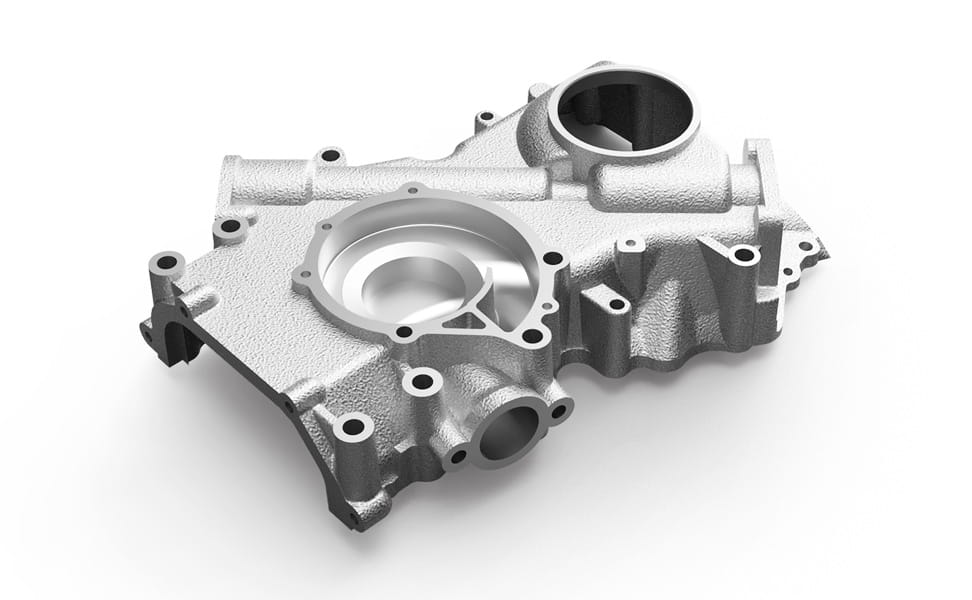

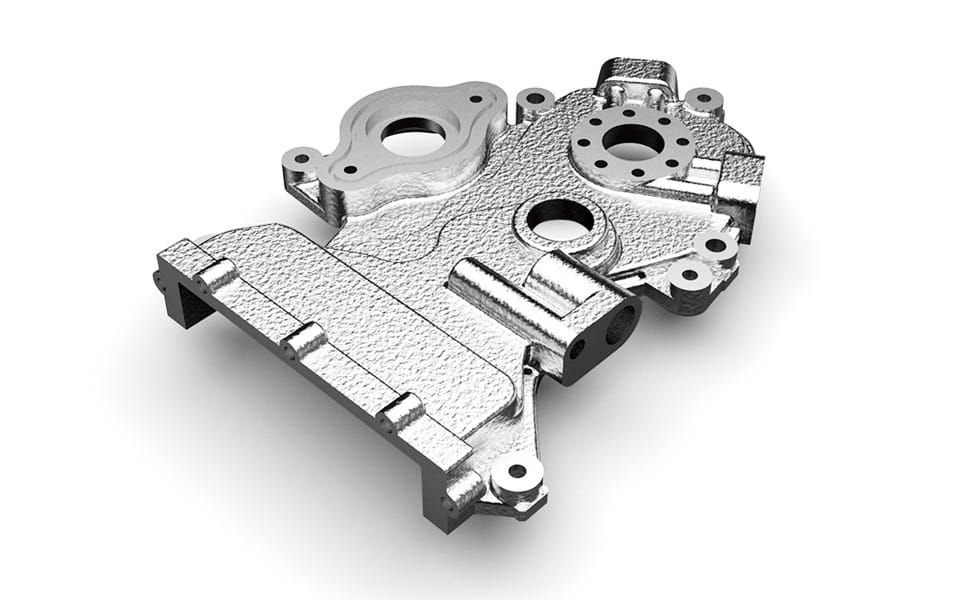

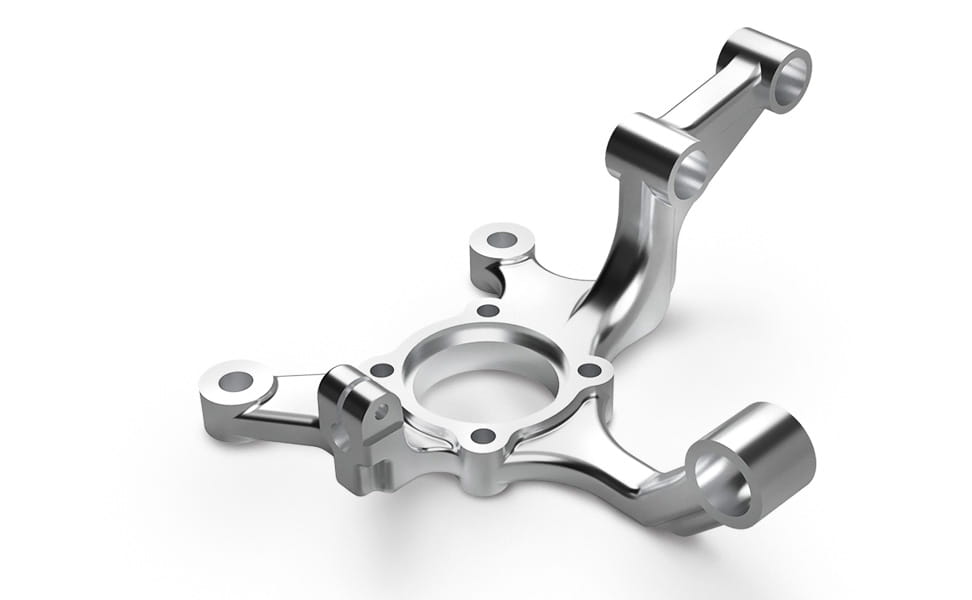

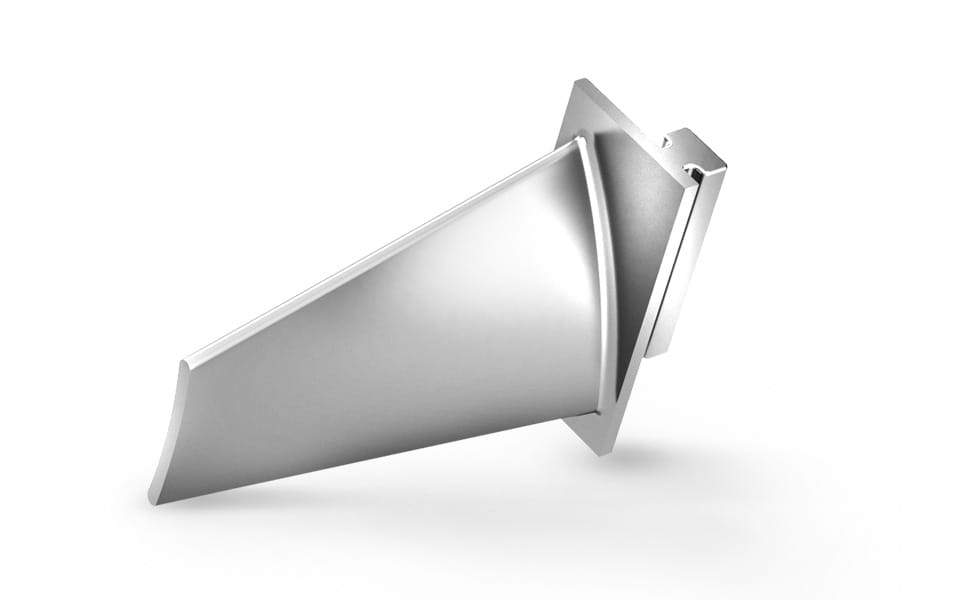

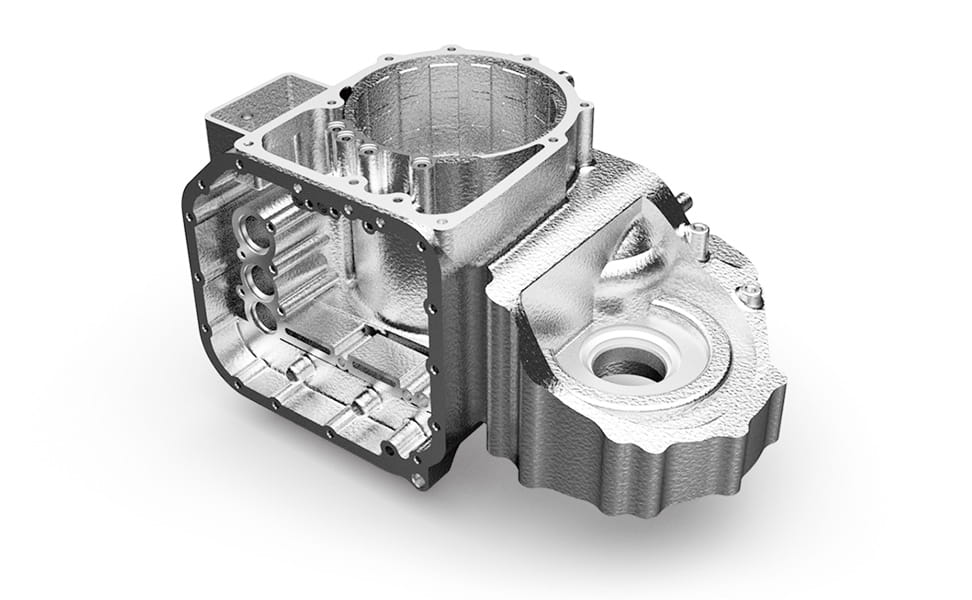

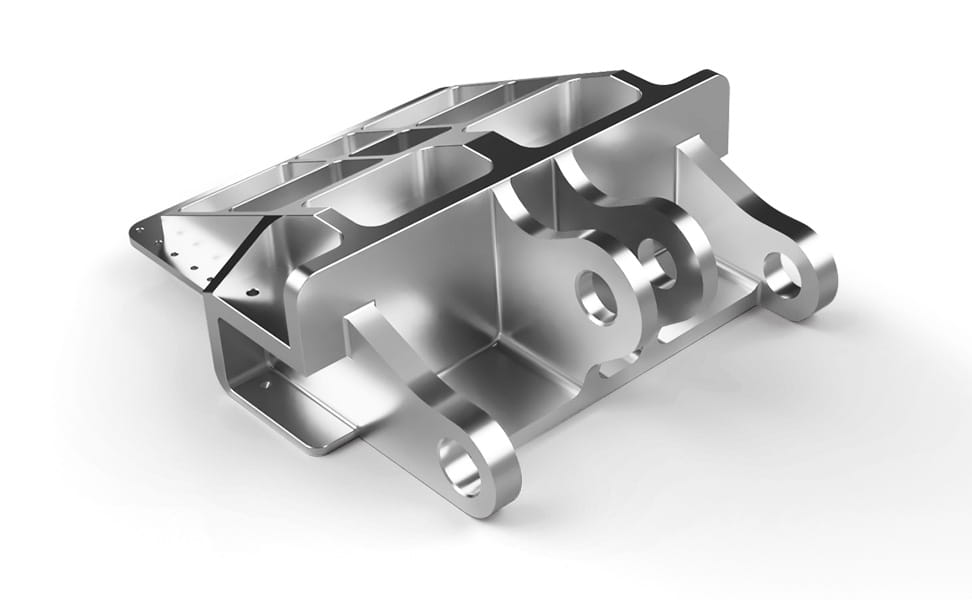

Exemplo
