SPEEDIO H550Xd1
Centro compacto de usinagem horizontal
- Deslocamentos [mm (polegada)]: X: 550(21.7) Y: 400(15.7)
- Deslocamentos (grau): B: 360
- Velocidade máx. do fuso (min-1): 12,000/ (opcional) 20,000/ (opcional) 10,000 torque alto
- Capacidade de armazenamento da ferramenta (pcs.): 30
O centro de usinagem horizontal H550Xd1 com fuso BT30 oferece alta produtividade e excelente desempenho ambiental.
Informações
Visão geral
Centro de usinagem horizontal de alta produtividade com fuso BT30, equipado com ampla área de fixação,
compartimento para 30 ferramentas e mesa de eixo B de alta velocidade.
Isso possibilita a usinagem de peças grandes ou longas, o que não era possível nas máquinas BT30 convencionais.
Área do componente
Obteve-se uma área de componente ampla de ø600 x 580 mm. *1
Pode ser expandido até ø800 mm movendo a ferramenta para uma posição segura, etc. *2
Isso permite a montagem de uma peça grande ou comprida.
*1. A área de interferência é criada dependendo do comprimento ou do diâmetro da ferramenta.
*2. A ferramenta deve ser movida para uma posição segura quando o eixo B girar ou quando o tamanho da ferramenta for limitado.
Pode ser expandido até ø800 mm movendo a ferramenta para uma posição segura, etc. *2
Isso permite a montagem de uma peça grande ou comprida.
*1. A área de interferência é criada dependendo do comprimento ou do diâmetro da ferramenta.
*2. A ferramenta deve ser movida para uma posição segura quando o eixo B girar ou quando o tamanho da ferramenta for limitado.
Economia de espaço
As dimensões da máquina são 1,557 mm de largura e 2,990 mm de profundidade, o que permite reduzir o espaço ocupado, mantendo ao mesmo tempo amplas áreas para dispositivos de fixação e usinagem.
*3. Dimensão, incluindo o tanque do fluido de arrefecimento
*4. Comparado ao MC horizontal BT40 com deslocamentos equivalentes
*3. Dimensão, incluindo o tanque do fluido de arrefecimento
*4. Comparado ao MC horizontal BT40 com deslocamentos equivalentes
Espaço de instalação
4.7 m2 *3
Mesa do eixo B
A mesa do eixo B com mecanismo de came de engrenagem de roletes é fornecida de série, atingindo uma alta velocidade de rotação de 100 min-1.
A mesa tem dimensões de 400 x 400 mm e capacidade máxima de carga de 400 kg. Isso permite o manuseio de peças ou dispositivos pesados, mantendo o desempenho em alta velocidade.
A mesa tem dimensões de 400 x 400 mm e capacidade máxima de carga de 400 kg. Isso permite o manuseio de peças ou dispositivos pesados, mantendo o desempenho em alta velocidade.
Velocidade de rotação do eixo B
100min-1
Capacidade de carregamento
Máx. de 400kg
Compartimento para 30 ferramentas
Equipado com o recém-desenvolvido compartimento para 30 ferramentas tipo ATC de operação direta.
Suporta tamanho máximo da ferramenta de 250 mm, diâmetro máximo da ferramenta de 125 mm e peso máximo da ferramenta de 4 kg, permitindo uma variedade de usinagens, incluindo peças longas.
Suporta tamanho máximo da ferramenta de 250 mm, diâmetro máximo da ferramenta de 125 mm e peso máximo da ferramenta de 4 kg, permitindo uma variedade de usinagens, incluindo peças longas.
Velocidade de rotação do eixo B
100min-1
Tamanho máx. da ferramenta 250mm
Diâmetro máx. da ferramenta 125mm*5
Peso máx. da ferramenta 4kg
*5. Ao fixar uma ferramenta adjacente, o diâmetro total de uma ferramenta e da sua ferramenta adjacente deve ser inferior a 130 mm.
Uma produtividade extremamente alta foi alcançada utilizando as vantagens do desenvolvimento integrado de máquina/controlador,
tais como fuso de aceleração/desaceleração rápida, operação de troca de ferramentas mais rápida e otimizada e função de estimativa de inércia.
Fuso de aceleração/desaceleração rápida
A utilização de um fuso de baixa inércia e um motor de fuso com alta aceleração/desaceleração permitiu obter partidas/paradas do fuso mais rápidas.
Tempo de início/parada do fuso
0.15s ou menos*1
*1. Valor da especificação de alto torque
Troca de ferramentas em alta velocidade
Ao aproveitar as vantagens do desenvolvimento integrado de máquina/controlador, foi possível obter troca de ferramentas em alta velocidade por meio de aceleração/desaceleração rápidas e operação otimizada.
Tempo de troca da ferramenta
Ferramenta para ferramenta: 1.1s
Apara para apara: 2.4s
Troca de ferramentas em alta velocidade
Um mecanismo de came com engrenagem de roletes é utilizado na mesa do eixo B para alcançar durabilidade e desempenho em alta velocidade. Velocidade máxima de rotação de 100 min-1 permite indexação de alta velocidade.
O tempo perdido é ainda mais reduzido realizando simultaneamente a troca da ferramenta e a indexação do eixo B.
Além disso, a usinagem pode ser realizada apenas pelo torque de retenção com motor, sem a necessidade de utilizar o mecanismo de fixação, dependendo da carga de usinagem.
O tempo perdido é ainda mais reduzido realizando simultaneamente a troca da ferramenta e a indexação do eixo B.
Além disso, a usinagem pode ser realizada apenas pelo torque de retenção com motor, sem a necessidade de utilizar o mecanismo de fixação, dependendo da carga de usinagem.
Tempo de indexação da mesa do eixo B*2
0→90° 1.0s
0→180° 1.1s
*2 Valor no módulo de inércia padrão
Função de estimativa de inércia da mesa do eixo B
Inclui uma função de estimativa de inércia que calcula a inércia de um dispositivo montado na mesa do eixo B. Isso controla a aceleração de forma otimizada de acordo com o nível de inércia, resultando na melhoria da produtividade. *3
*3. É necessário alterar a configuração dos parâmetros.
*3. É necessário alterar a configuração dos parâmetros.
A máquina está equipada com motor do fuso de alta potência e eficiência, incluindo um motor de fuso padrão de 12,000 min-1 recém-desenvolvido e um fuso de alta rigidez também recém-desenvolvido.
As tecnologias de análise CAE acumuladas durante o desenvolvimento da série SPEEDIO permitiram alcançar alta velocidade e alta rigidez na máquina.
A máquina demonstra elevada capacidade de usinagem, pois suporta um sistema de refrigeração de alta pressão de 7 MPa e está equipada com uma mesa no eixo B com alto torque de fixação.
As tecnologias de análise CAE acumuladas durante o desenvolvimento da série SPEEDIO permitiram alcançar alta velocidade e alta rigidez na máquina.
A máquina demonstra elevada capacidade de usinagem, pois suporta um sistema de refrigeração de alta pressão de 7 MPa e está equipada com uma mesa no eixo B com alto torque de fixação.
Motor de fuso altamente eficiente
A máquina está equipada com um motor de fuso altamente eficiente com uma especificação recém-desenvolvida de 12,000 min-1. (padrão) ou especificação de alto torque de 10,000 min-1 (máx. 92 N·m). (opção). Como o fuso pode fornecer alto torque na faixa de velocidades médias e altas, a máquina demonstra toda a sua capacidade em alta velocidade, com usinagem altamente eficiente de alumínio ou aço.
12,000min-1（padrão）
Torque máx. 40N・m
Potência máx. 18.9kW
10,000min-1 alto torque (opção)
Torque máx. 92N・m
Potência máx. 26.2kW
Projeto de máquina otimizado e fuso altamente rígido
A alta velocidade e a alta rigidez da máquina foram alcançadas através da otimização do formato da peça fundida utilizando análises CAE. Um eixo recém-desenvolvido proporciona uma força de fixação superior à dos modelos SPEEDIO anteriores. Além disso, o eixo de alto torque apresenta o maior diâmetro de rolamento da linha SPEEDIO. Com essas melhorias, a máquina demonstra alta capacidade de usinagem, desde usinagem altamente eficiente até usinagem de alta complexidade.
A operação intuitiva é possível com novos aplicativos e um visor LCD vertical sensível ao toque de 15 polegadas.
A operação sem desperdício é possível nos processos de preparação, ajuste de usinagem, produção e recuperação, resultando em maior eficiência e taxa de operação.
A operabilidade foi aprimorada com a localização do painel de operação na lateral da máquina.
A operação sem desperdício é possível nos processos de preparação, ajuste de usinagem, produção e recuperação, resultando em maior eficiência e taxa de operação.
A operabilidade foi aprimorada com a localização do painel de operação na lateral da máquina.
Tela inicial
As informações necessárias para a produção, como o contador de peças e a vida útil da ferramenta, são coletadas na tela inicial. Teclas de atalho são fornecidas para telas usadas com frequência, para que você possa abri-las com um único toque.
Nova interface do usuário
A usabilidade foi bastante aprimorada pelo agrupamento de funções relevantes, pela criação de novos aplicativos de suporte intuitivos com melhor operabilidade e visibilidade, pelo fornecimento de acessórios úteis (calculadora, bloco de notas, visualizador de arquivos etc.) e pela possibilidade de operar em telas convencionais no painel de toque.
Especificações
Especificação do produto
H550Xd1
Velocidade máx. do fuso [mín⁻¹]
12,000/ (opcional) 20,000/ (opcional) 10,000 torque alto
Deslocamentos [mm (polegada)]
X: 550(21.7) Y: 400(15.7) Z: 400(15.7) B(grau): 360
Capacidade de armazenamento da ferramenta [pcs.]
30
Taxa de avanço rápido(área XYZ) [mm/min (polegada/min)]
50 x 50 x 56 (1,969 x 1,969 x 2,205)
Indexação da taxa de alimentação [min⁻¹]
100
Espaço necessário no piso [mm (polegada)]
1,557 x 2,743 [3,581] (61.3 x 108.0 [141.0])
Fuso de contato duplo BT (BIG-PLUS)
opcional
Fluido de arrefecimento através do fuso(CTS)
opcional
| Item | H550Xd1 / H550Xd1 RD *8 | ||
|---|---|---|---|
| Unidade CNC | CNC-D00 | ||
| Deslocamentos | eixo X [mm (polegada)] | 550 (21.7) | |
| eixo Y [mm (polegada)] | 400 (15.7) | ||
| eixo Z [mm (polegada)] | 400 (15.7) | ||
| eixo B [grau] | 360 | ||
| Distância entre a parte superior da mesa e o centro do fuso [mm (polegada)] | 100 - 500 (3.9 - 19.7) | ||
| Distância entre o centro da mesa e a extremidade da ponta do fuso [mm (polegada)] | 150 - 550 (5.9 - 21.7) | ||
| Mesa | tamanho da área de trabalho [mm (polegada)] | 400 (15.7) x 400 (15.7) | |
| Capacidade máxima de carga [kg (lbs)] | 400 (882)*12 | ||
| Inércia máxima da carga da mesa [kg・m2(lb・inch2)] |
3.4 (11,618) [5.4 (18,453)*10] | ||
| Fuso | Velocidade do fuso [min-1] *13 |
Especificações de 12,000min-1 : 1 - 12,000 Especificações de torque alto de 10,000min-1 (opcional): 1-10,000 Especificações de 20,000min-1 (opcional) : 1 - 20,000 |
|
| Velocidade durante o rosqueamento [min-1] | MAX. 6,000 | ||
| Furo cônico | 7/24 cônico nº 30 | ||
| Sistema de contato duplo BT (BIG-PLUS) | opcional | ||
| Fluido de arrefecimento através do fuso (CTS) | opcional | ||
| Taxa de alimentação | Taxa de avanço rápido (área XYZ) [m/min (polegada/min)] |
50 x 56 x 56 (1,969 x 2,205 x 2,205) | |
| Taxa de alimentação de corte [mm/min (polegada/min)] |
eixo X,Y,Z: 1 - 30,000 (0.04 - 1,181) *7 | ||
| Indexação da taxa de alimentação (B) [min-1] | 100（85 *10) | ||
| Unidade ATC | Tipo de cabo da ferramenta | MAS-BT30 | |
| Tipo de pino de fixação*4 | MAS-P30T-2 | ||
| Capacidade de armazenamento da ferramenta [pcs.] | 30 | ||
| Tamanho máx. da ferramenta [mm (polegada)] | 250 (9.8) | ||
| Diâmetro máx. da ferramenta [mm (polegada)] | 125 (4.9)*11 | ||
| Peso máx. da ferramenta [kg (lbs)]*1 | 4.0 (8.8) / ferramentas, (peso total da ferramenta: 50 (110.2)) | ||
| Método de seleção de ferramentas | Método de atalho aleatório | ||
| Tempo de troca da ferramenta *5 | Ferramenta para ferramenta [seg.] | 1.3 *14 | |
| Apara para apara [seg.] | 2.7 *14 | ||
| Motor elétrico | Motor principal do fuso (10 min/contínuo)[kW] *2 |
Especificações de 12,000min-1 : 10.1/7.0
Especificações de torque alto de 10,000min-1 (opcional):12.8/9.2 Especificações de 20,000min-1 (opcional) : 7.4/5.1 |
|
| Motor de alimentação de eixos [kW] | eixo X,Z: 1.0, eixo Y: 1.8, eixo B: 1.8 | ||
| Fonte de energia | Fornecimento de energia | 200 a 230 VCA ±10%, trifásico, 50/60 Hz ±2% | |
| Potência (contínua) [kVA] | 10.4 | ||
| Fornecimento de ar | Pressão de ar normal [MPa] | 0.4 - 0.6(valor recomendado : 0.5)*6 | |
| fluxo necessário [L/min] | 45 | ||
| Dimensões da máquina | Altura [mm (polegada)] | 2,497 (98.3) | |
| Espaço necessário no piso *9 [com a porta da unidade de controle aberta] [mm (polegada)] |
1,557 x 2,743 [3,581] (61.3 x 108.0 [141.0]) | ||
| Peso [kg (lbs)] | 2,850 (6,284) | ||
| Precisão*3 | Precisão do posicionamento de eixo bidireciona |
(ISO230-2:1988) | eixo X,Y,Z: 0.006-0.020 mm (0.00024-0.00079 inch) |
| （ISO230-2:2014） | eixo B: 28 segundos ou menos | ||
| Repetibilidade do posicionamento de eixo bidirecional (ISO230-2:2014) [mm (polegada)] |
eixo X,Y,Z : Inferior a 0.004 mm (0.00016 polegada), eixo B: 16 segundos ou menos | ||
| Acessórios padrão | Manual de instruções (1 conjunto de DVDs), parafusos de nivelamento (4 unidades), placa de nivelamento (4 unidades) | ||
- *1 O peso real da ferramenta varia de acordo com a configuração e o centro de gravidade. Os valores aqui apresentados são meramente indicativos.
- *2 A potência do motor do fuso varia de acordo com a velocidade do fuso.
- *3 Medido em conformidade com as normas ISO e as normas da Brother. Entre em contato com o seu distribuidor local para obter mais detalhes.
- *4 As especificações da Brother aplicam-se aos pinos de tração para CTS.
- *5 Medido em conformidade com as normas JIS B6336-9 e MAS011-1987.
- *6 A pressão de ar normal varia de acordo com as especificações da máquina, os detalhes do programa de usinagem ou o uso de equipamentos periféricos. Defina a pressão acima do valor recomendado.
- *7 Valores quando a mesa baixa é selecionada.
- *8 A máquina precisa estar equipada com um dispositivo de detecção de deslocamento, dependendo do destino. As máquinas equipadas com um dispositivo de detecção de deslocamento têm a sigla “RD” no final do nome do modelo.
- *9 O valor não inclui o tanque do fluido de arrefecimento nem o transportador de cavacos.
- *10 Ao utilizar o modo de alta inércia. É necessário alterar a configuração dos parâmetros.
- *11 Ao fixar uma ferramenta adjacente, o diâmetro total de uma ferramenta e da sua ferramenta adjacente deve ser inferior a 130 mm.
- *12 Ao projetar um componente, preste atenção à inércia máxima da carga da mesa.
- *13 A especificação de 16.000 min-1 será descontinuada a partir de junho de 2026.
- *14 O ajuste dos parâmetros permite uma operação em maior velocidade.
| Modelo CNC | CNC-D00 | |
|---|---|---|
| Eixos de controle | 5 eixos (X, Y, Z, 2 eixos adicionais) | |
| Simultaneously controlled axes | Positioning | 5 eixos (X, Y, Z, 2 eixos adicionais) |
| Interpolation | Eixos de controle
Linear: 4 eixos (X, Y, Z, 1 eixo adicionais)
Circular : 2 eixos Helicoidal/Cônico : 3 eixos (X, Y, Z) axes |
|
| Menor incremento de entrada | 0.001 mm, 0.0001 polegada, 0.001 grau 0.0001 mm, 0.00001 polegada, 0.0001 grau (opcional) |
|
| Max.programmable dimension | ±999999.999 mm, ±99999.9999 polegada ±999999.9999 mm, ±99999.99999 polegada (opcional) |
|
| Exibição | Tela LCD colorida sensível ao toque de 15 polegadas | |
| Capacidade de memória | 500 Mbytes, 3 Gbytes (opcional) (Capacidade total do programa e do banco de dados) | |
| Comunicação externa | Interface de memória USB, Ethernet, RS232C (optional) | |
| Número de programas registráveis | 4,000 (Capacidade total do programa e do banco de dados) | |
| Composição do programa | Linguagem NC*Linguagem de conversação não disponível | |
- * “Eixos de controle” e “Eixos controlados simultaneamente” indicam o número máximo de eixos, que irá variar dependendo do destino da remessa ou das especificações da máquina.
- * Ethernet é uma marca registrada da Xerox Corporation nos Estados Unidos.
| Operação | Execução a seco Trava da máquina Reinício do programa Substituição transversal rápida Avanço da alimentação de corte Edição de fundo Captura de tela Nível de operação Tecla de sinal de entrada externa Teclas de atalho < opcional > |
|
|---|---|---|
| Programação | Absoluto/Incremental Polegadas / Métrico Configuração do sistema de coordenadas Aresta C / Aresta R Transformação rotacional Rosqueamento sincronizado Subprograma Exibição gráfica |
|
| Medição | Medição automática da peça *1 Medição do tamanho da ferramenta |
|
| Alta velocidade e alta precisão | Ajuste dos parâmetros de usinagem Modo de alta precisão AIII Modo de alta precisão BI (Previsão para 160 blocos) Compensação de folga < opcional > |
|
| Monitoramento | Monitoramento da carga de usinagem Monitoramento da ferramenta ATC Previsão de sobrecarga Exibição da forma de onda / Saída da forma de onda para cartão de memória Compensação automática de distorção térmica (eixos X, Y e Z) Exibição do desempenho da produção Vida útil da ferramenta / Ferramenta sobressalente Função de detecção de cavacos presos |
|
| Manutenção | Função de retorno da rosca Registro de estado Registro de alarme Registro de operação Aviso de manutenção Medição da resistência do isolamento do motor Filtro de lavagem da ferramentas com detecção de obstrução do filtro Codificador sem bateria Teste de carga do freio |
|
| Automático / Rede | Computador remoto OPC UA Notificação automática PLC integrado (LD/ST/FBD) < opcional > |
|
| Economia de energia | Desligamento automático Modo de espera Desativação automática do fluido de arrefecimento Desativação automática da luz de trabalho Atraso no desligamento da chuva cavacos Operação de economia de energia da chuva de cavacos Modo de economia de energia |
|
| Aplicativos de suporte | Ajuste dos parâmetros da máquina Ferramenta ATC Vida útil da ferramenta Exibição da forma de onda Desempenho de produção Economia de energia/Consumo de energia Suporte de recuperação Inspeção PLC Suporte à usinagem sem de aquecimento Painel de controle do software |
|
| Acessórios | Visualizador de arquivos Notebook Calculadora Atalho de registro Exibição desativada |
|
| Funções limitadas à linguagem NC | Programação do menu Sistema de coordenadas local Sistema de coordenadas expandido da peça Posicionamento unidirecional Alimentação do tempo de inversão Entrada programável de dados Compensação do tamanho da ferramenta Compensação do cortador Escala Imagem espelhada Chamada de subprograma externo Macro Operação de fita / Operação de carregamento de FTP Função Ignorar múltipla < opcional > |
|
- *1 Para o instrumento de medição, selecione uma sonda de contato opcional ou forneça uma você mesmo.
- *2 Há restrições na configuração do eixo.
Exemplo
Automóvel

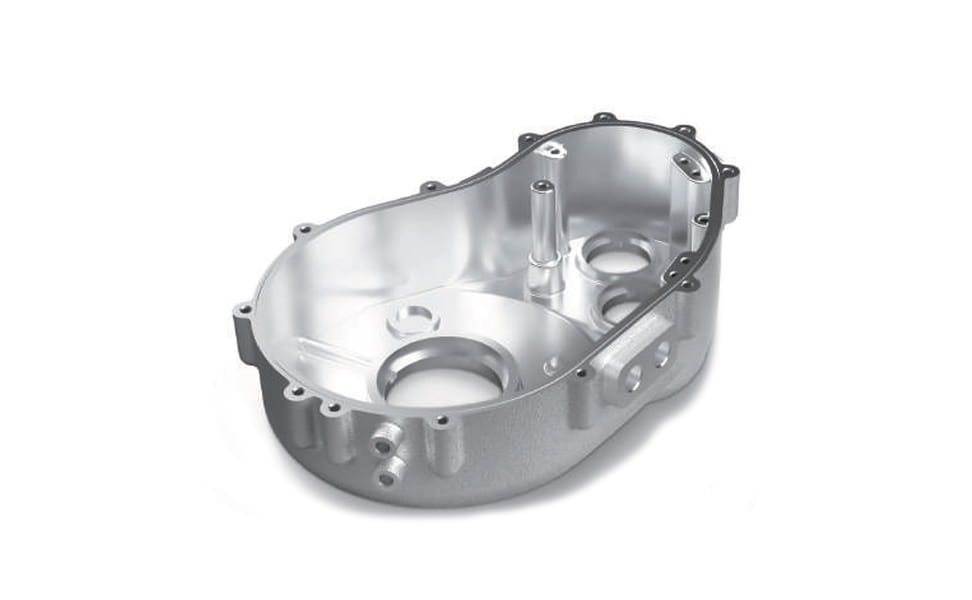

Nome da peça de trabalhoAlojamento da caixa de câmbio EV
MaterialLiga de alumínio

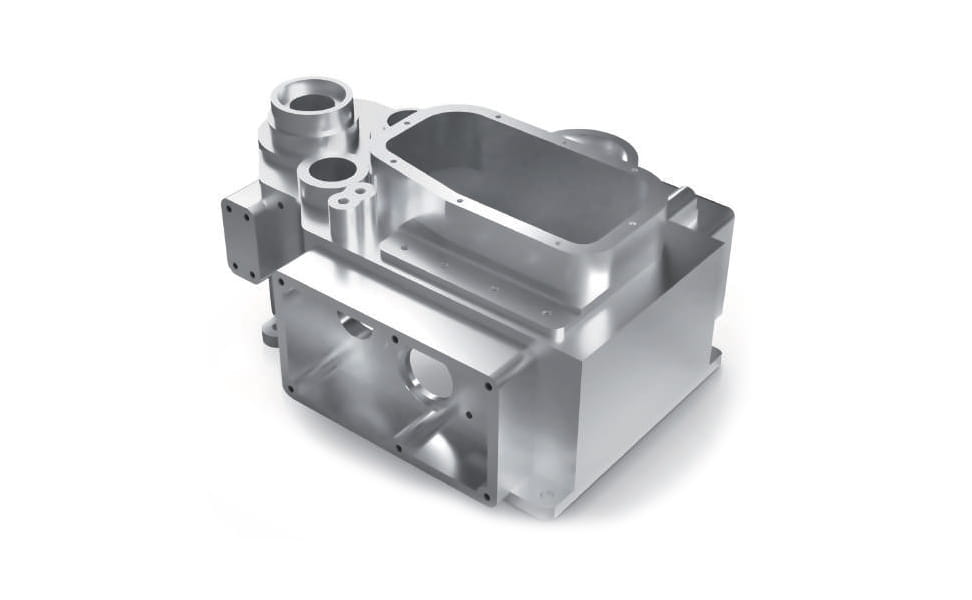

Nome da peça de trabalhoCaixa de engrenagens EV
MaterialLiga de alumínio

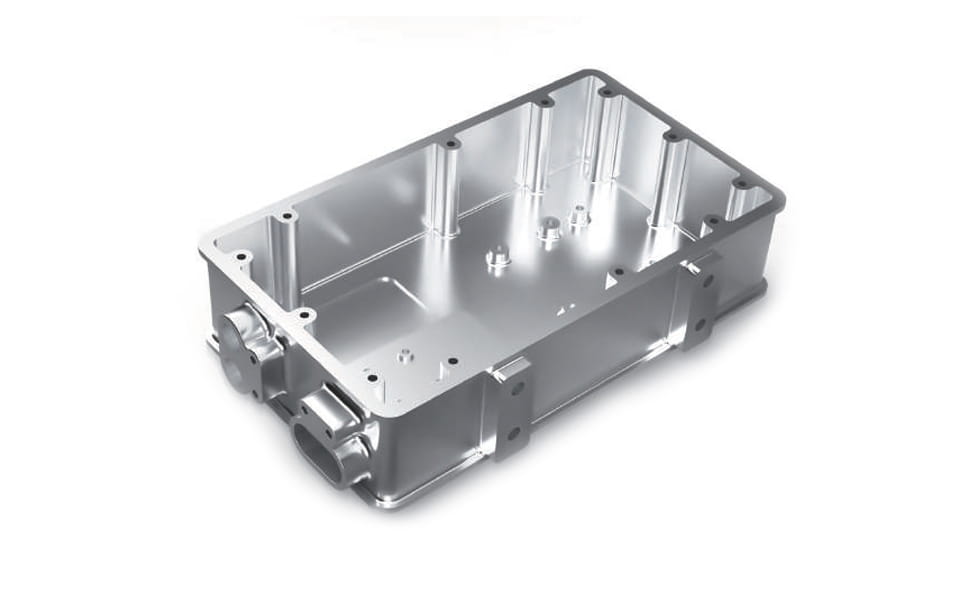

Nome da peça de trabalhoCaixa do inversor
MaterialLiga de alumínio

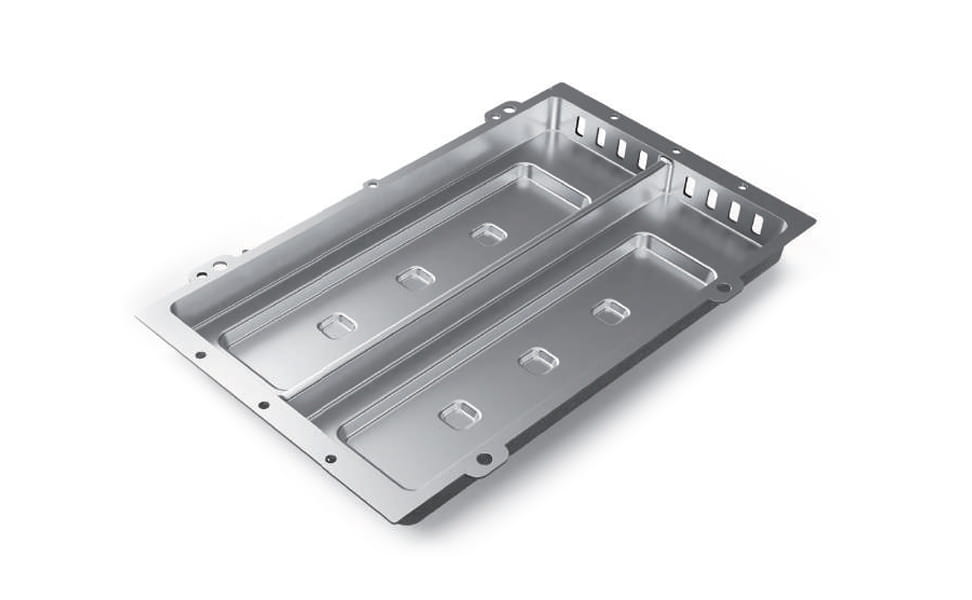

Nome da peça de trabalhoCaixa da bateria
MaterialLiga de alumínio

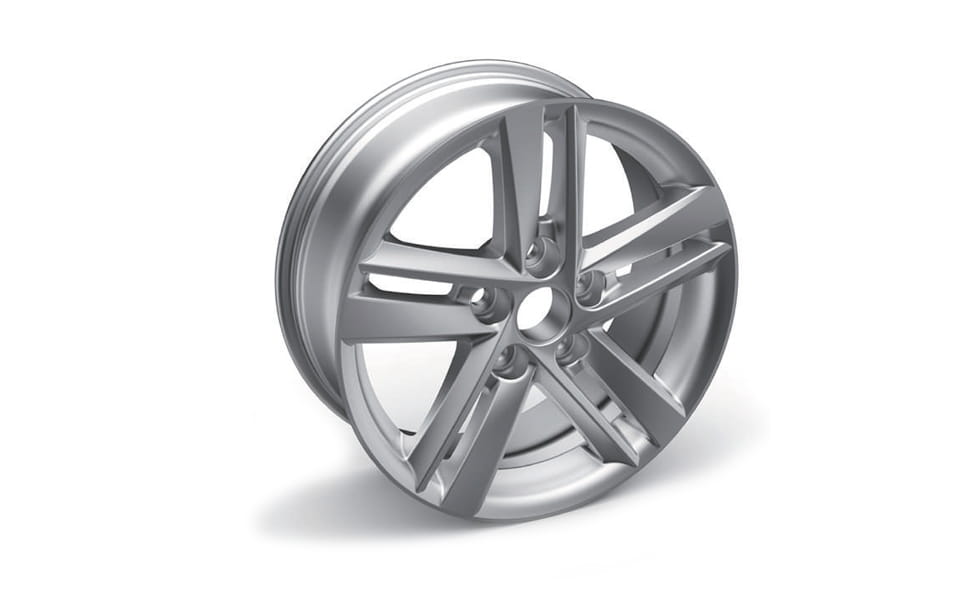

Nome da peça de trabalhoRoda de alumínio
MaterialLiga de alumínio

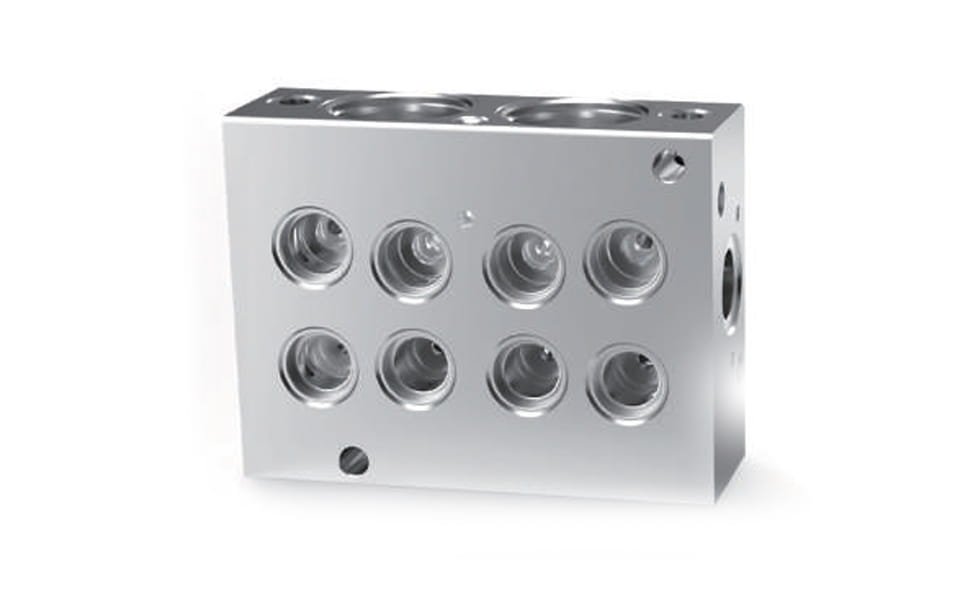

Nome da peça de trabalhoAlojamento da válvula ABS
MaterialLiga de alumínio

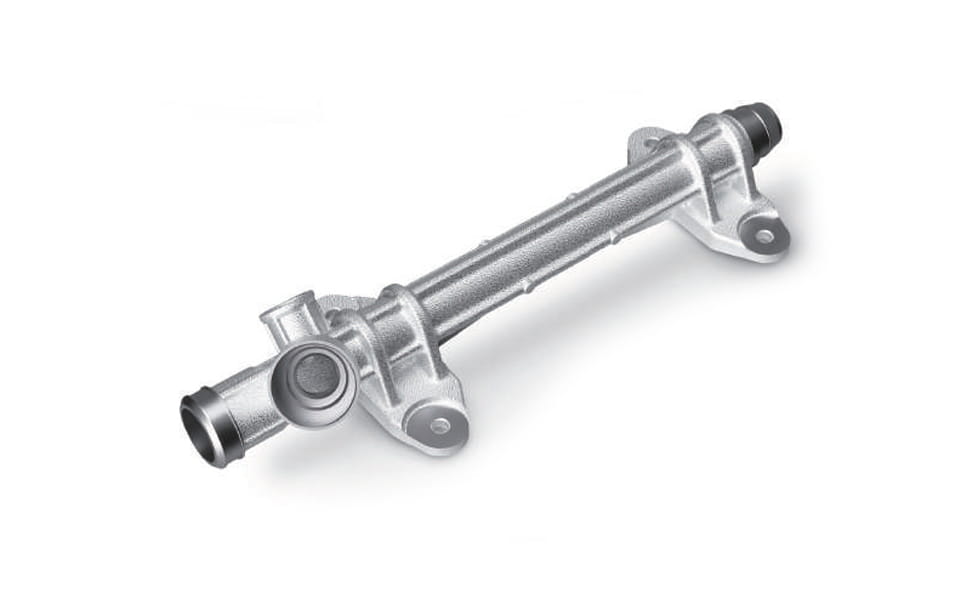

Nome da peça de trabalhoCaixa da cremalheira de direção
MaterialLiga de alumínio
Suporte
Informações de suporte
Contato
Para consultas sobre informações de produtos e cotações.
Ver detalhes
Downloads
Catálogos de produtos e materiais relacionados disponíveis para download.
Ver detalhes
Contatos de reparo
Entre em contato para reparo ou manutenção do produto.
Ver detalhes
Reviews
Suitable with
Alinhamento de máquinas-ferramentas
Compact machining center SPEEDIO
Horizontal Compact Machining Center
Multi-Tasking Machine SPEEDIO
