Benefícios confiáveis de Alta velocidade
EstabilidadeEconomia de energia

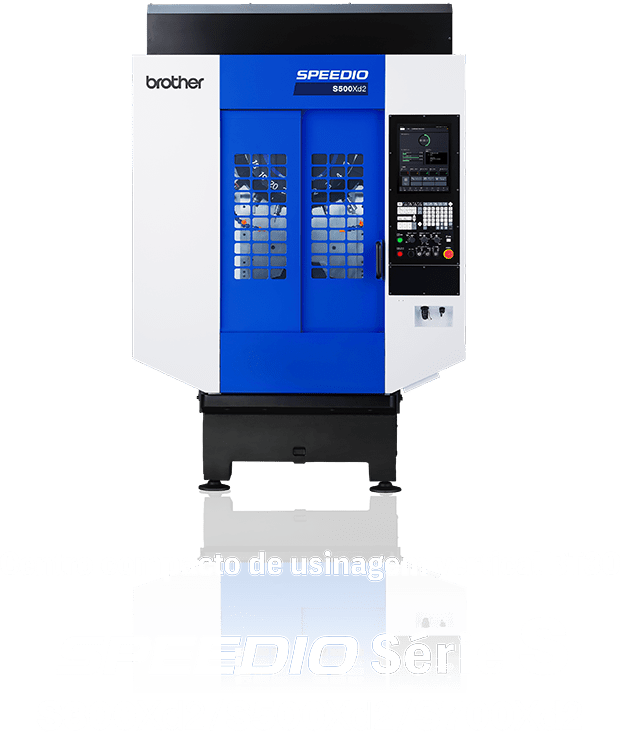

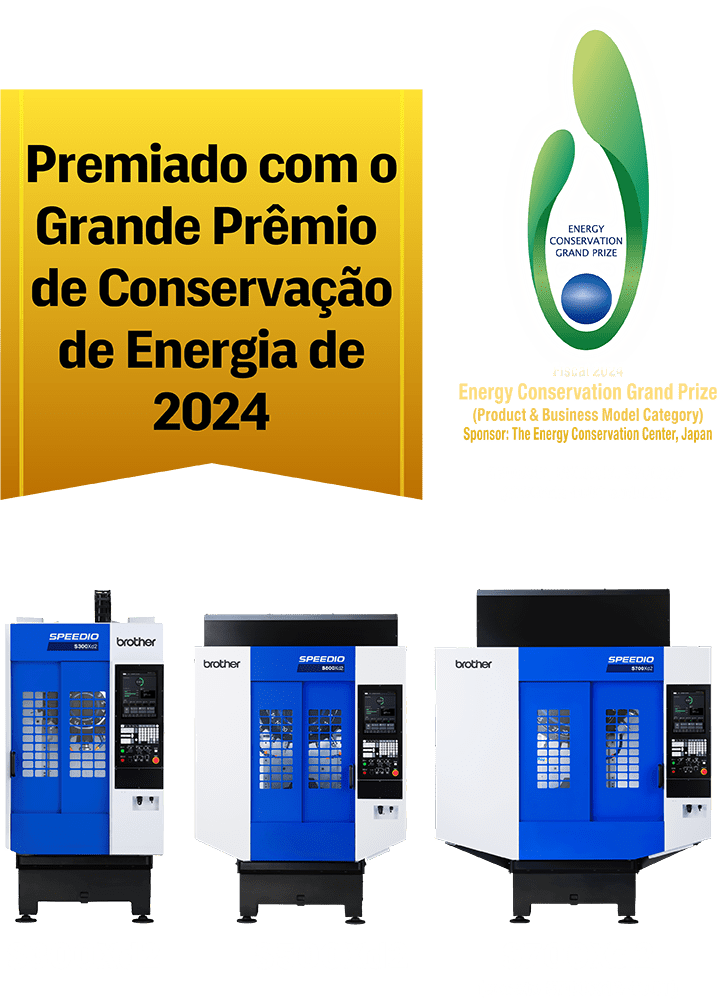

A série S, a mais vendida da SPEEDIO,
oferece alta velocidade,
excelente eficiência energética,
e funções para evitar
distorção térmica
e detectar cavacos presos.
Recomendamos com confiança
este modelo
para clientes de qualquer setor.
Lineup da Série S
A série S oferece uma extensa gama
de tamanhos, especificações de compartimento
e especificações de fuso
para atender a
diversas aplicações de usinagem.
Espec. de
5 eixos simultâneos /
compartimento de 100
ferramentas disponível
-
*Apenas o catálogo em inglês está disponível.
Download do
catálogo -
Contato
3 pontos principais
da Série S
Cada operação é realizada
em alta velocidade,
reduzindo o tempo de ciclo.
A alta velocidade é mantida
mesmo com ferramentas pesadas.
O desempenho da máquina é maximizado e cada operação é
realizada em alta velocidade usando nosso controle NC original
(desenvolvimento integrado de máquina/controlador).
Ao otimizar a aceleração/desaceleração do fuso
e a operação do compartimento, alcançamos trocas de ferramentas em alta velocidade.
A SPEEDIO mantém a velocidade de troca da ferramenta mesmo com ferramentas pesadas.
-

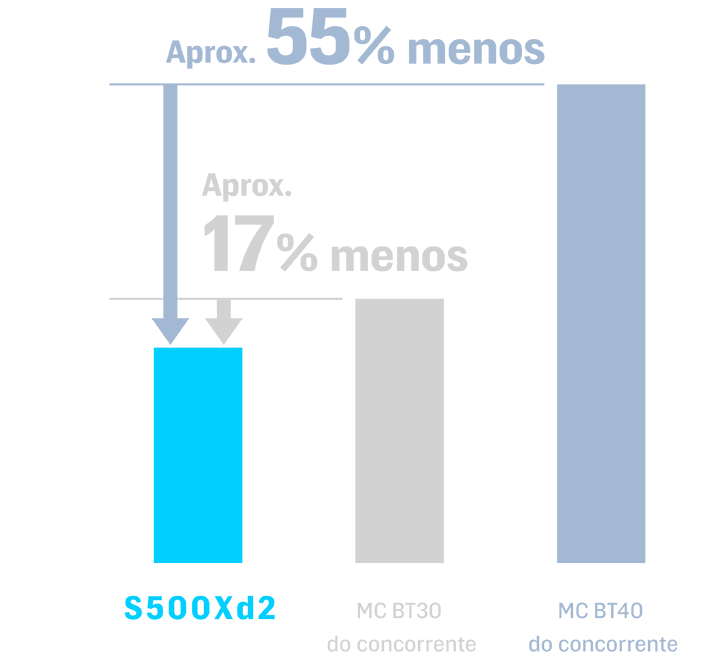

■Tempo de ciclo (seg)
*Este é um exemplo de uma caixa do inversor usinada com a SPEEDIO.
-
■Condições de cálculo
- Programa de usinagem
- Caixa do inversor
■Principais detalhes de usinagem
- Faceamento
- Fresa de facear D50 e outros
- Perfuração
- Broca D4.0 e outros
- Fresamento
- Fresa de topo D20 e outros
- Rosqueamento
- Macho M5 x 0,8 e outros
■Imagem do produto usinado

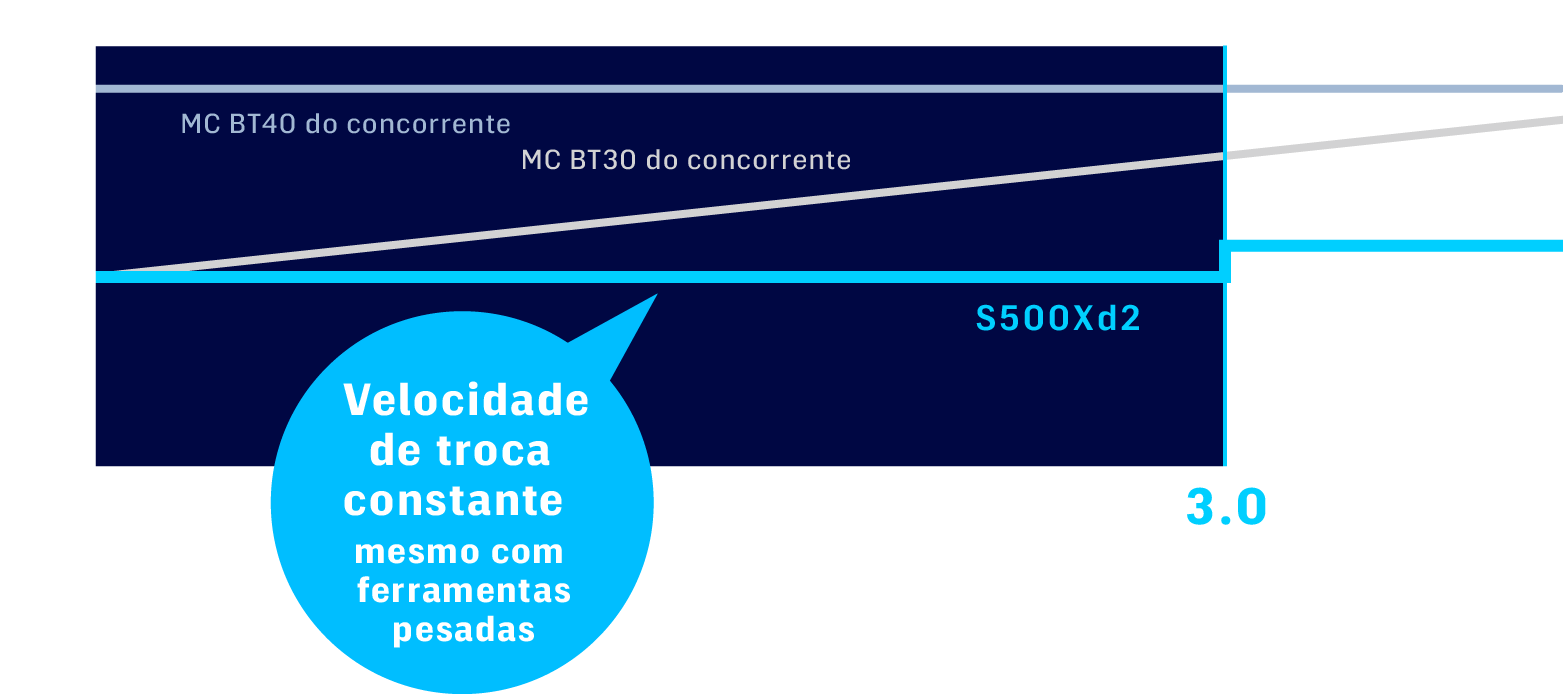

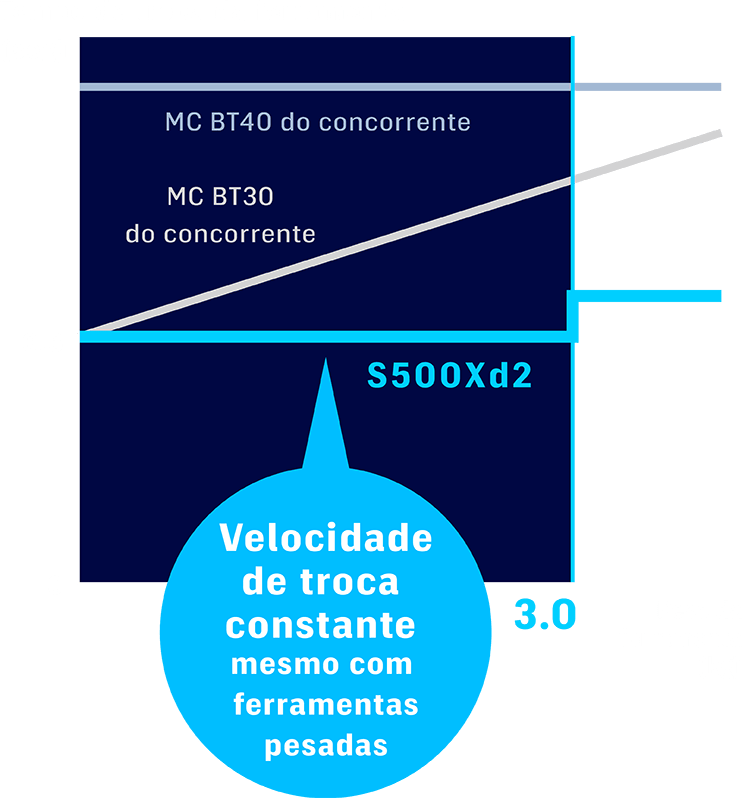

Tempo de troca da ferramenta (Ferramenta-Ferramenta) mantido mesmo com ferramentas pesadas
-
*Este gráfico
é uma imagem. -
Trocas de alta
velocidade,
mesmo com ferramentas
escalonadas de 3 kg
Equipada com uma função
que detecta automaticamente cavacos presos,
limpa e, em seguida, tenta novamente como padrão.
A produção estável é alcançada
reduzindo defeitos de usinagem.

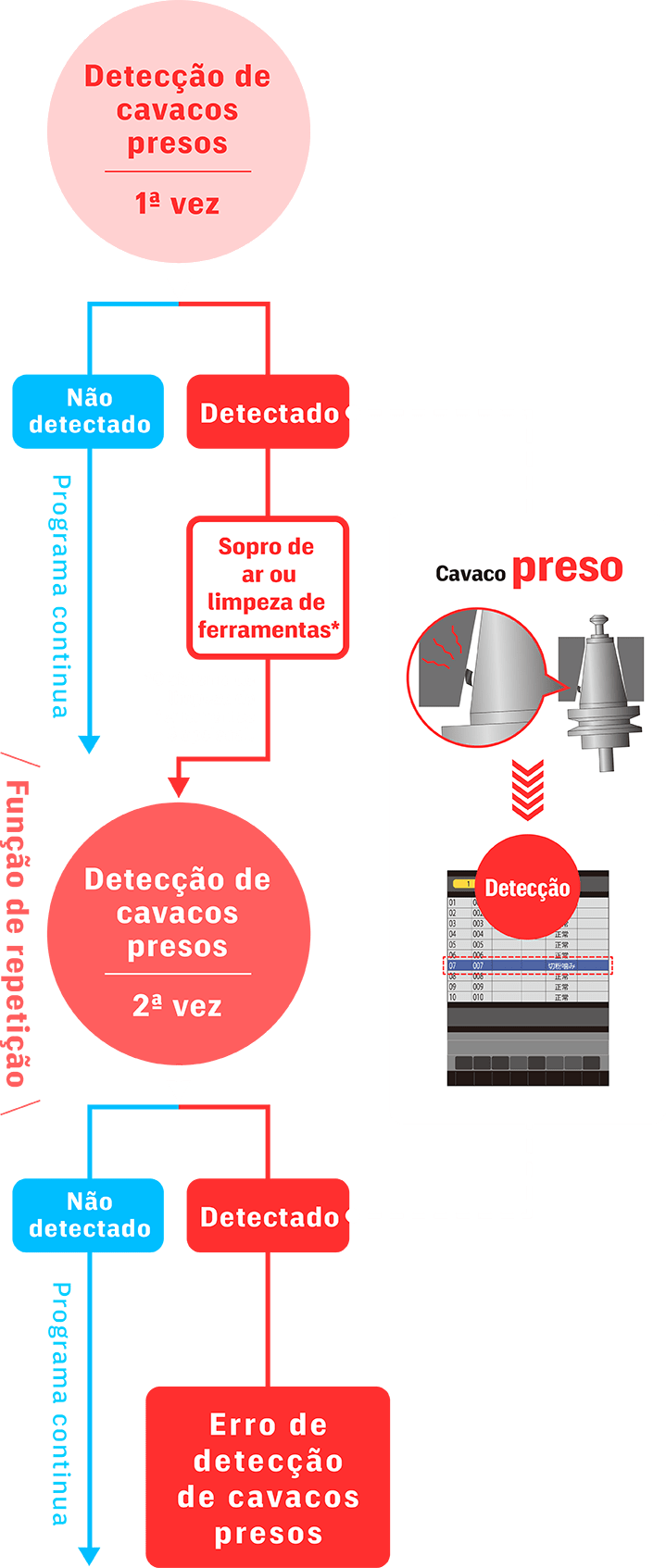

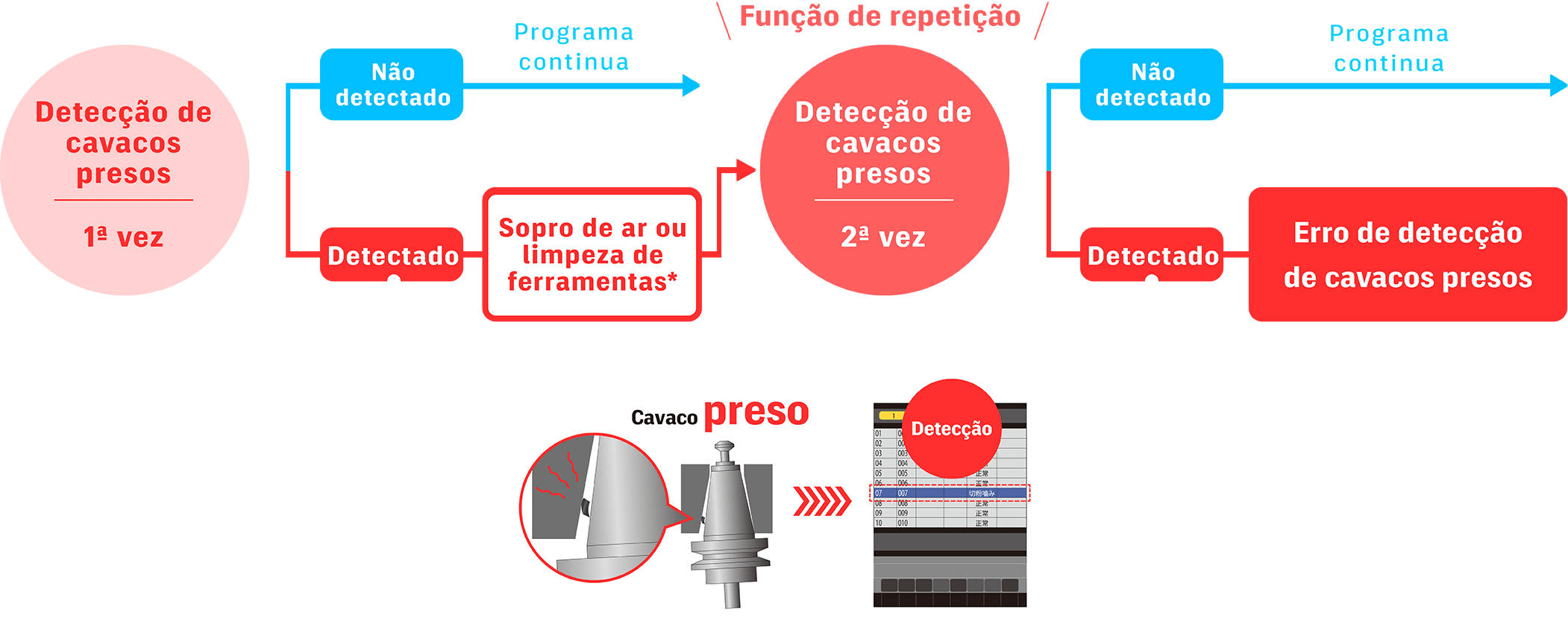

A série S é equipada com uma "função de detecção de cavacos presos" como padrão.
Defeitos de usinagem são evitados detectando os cavacos presos
que ficaram entre o fuso e o suporte durante o ATC.
Paradas problemáticas de curto período também
podem ser reduzidas limpando e tentando de novo automaticamente.
Custos operacionais significativamente reduzidos com
alto desempenho de economia de energia usando a SPEEDIO Blue Technology.
O consumo de energia é reduzido empregando um sistema de regeneração de energia e motor de fuso altamente eficiente.
O consumo de ar também foi reduzido otimizando funções relacionadas ao ar.
Isso reduz os custos operacionais, contribuindo para uma fabricação ecologicamente correta.

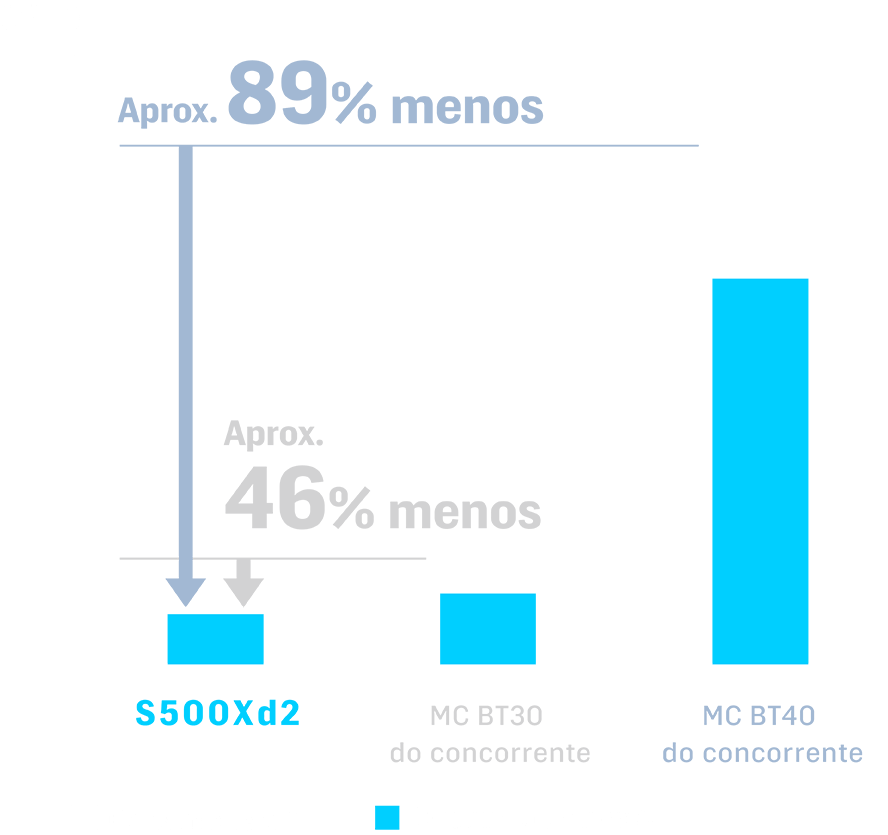

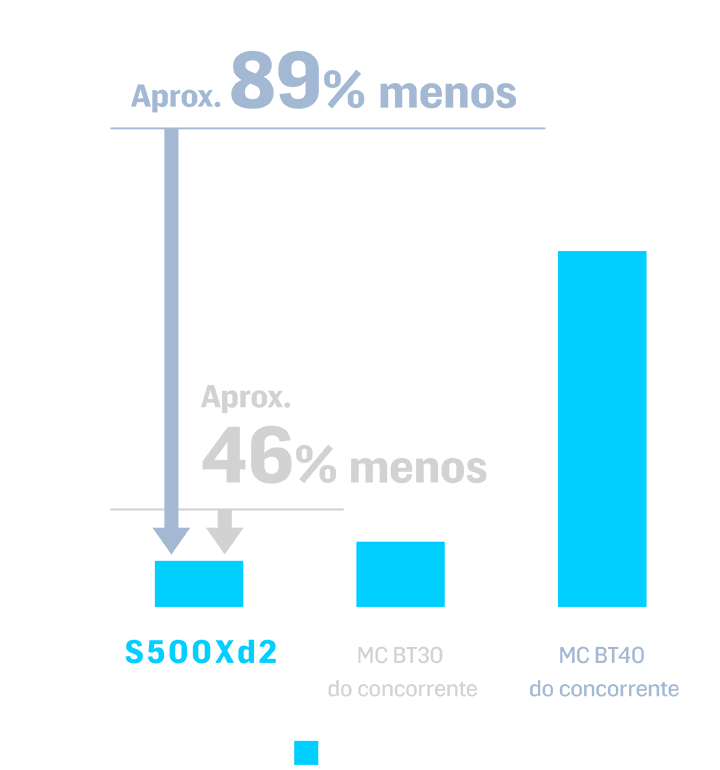

Baixo consumo de energia, alto desempenho de economia de energia
A S500Xd2 reduz o consumo de energia em 30% e
o consumo de ar em 70% em comparação com as máquinas BT30 dos concorrentes.
O consumo de energia total foi reduzido em 46%.
*1 Valor quando o ar é convertido em energia
*Este é um exemplo de uma caixa do inversor usinada com a SPEEDIO.
Corte custos operacionais e gere lucro
O consumo de energia pode ser reduzido pela introdução de equipamentos altamente eficientes, o que pode reduzir os custos operacionais.
■Quantidade de produção por dia: 200 pçs.
 |
vs. MC BT30 do concorrente |
vs. MC BT40 do concorrente |
|---|
| vs. MC BT30 do concorrente |
vs. MC BT40 do concorrente |
|---|
| Consumo de energia anual |
1.430 kWh | 2.635 kWh | 12.970 kWh |
|---|
| -1.205 kWh | -11.540 kWh |
| Custo de eletricidade anual |
202 USD | 372 USD | 1.829 USD |
|---|
| -170 USD | -1.627 USD |
| Horas de operação anuais |
1.920 horas | 2.240 horas | 3.787 horas |
|---|
| -320 horas | -1.867 horas |
* Este exemplo mostra quando caixas do inversor são usinadas com a SPEEDIO.
* Cálculos de simulação baseados nas tarifas de eletricidade do Japão. * 1 USD = 156 ienes
-
■Condições de usinagem
- Programa de usinagem
- Caixa do inversor
■Principais detalhes de usinagem
- Faceamento
- Fresa de facear D50 e outros
- Perfuração
- Broca D4.0 e outros
- Fresamento
- Fresa de topo D20 e outros
- Rosqueamento
- Macho M5 x 0,8 e outros
-
■Condições de cálculo
- Dias de operação
por mês - 20 dias
- Tempo de ciclo
- Tempo de ciclo do equipamento
(valor medido)
Remoção/fixação da peça
(30 s)
- Custo de eletricidade
anual - Esperado 22 ienes por kWh
■Imagem do produto usinado
- Dias de operação
-
*Apenas o catálogo em inglês está disponível.
Download do
catálogo -
Contato
Características do produto

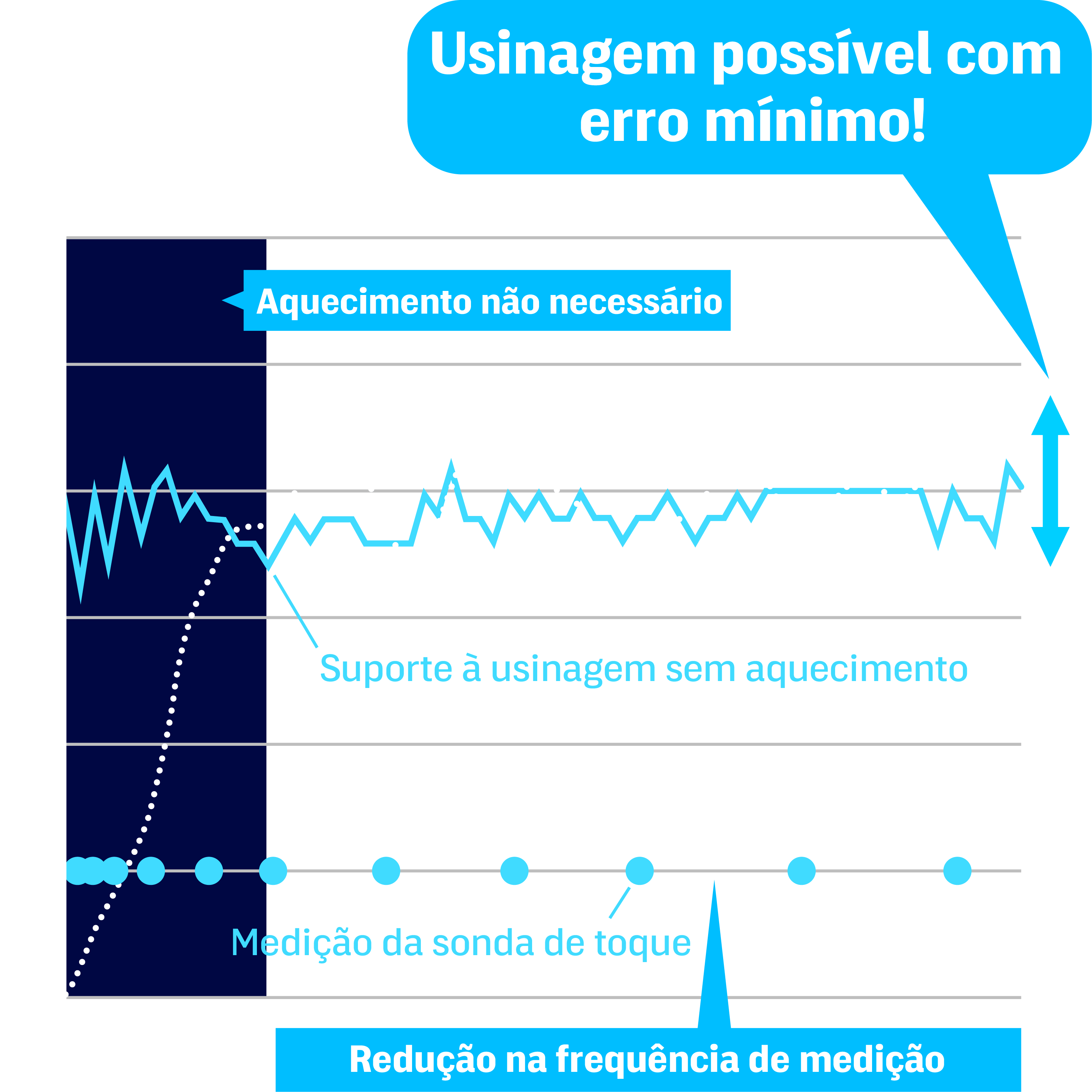

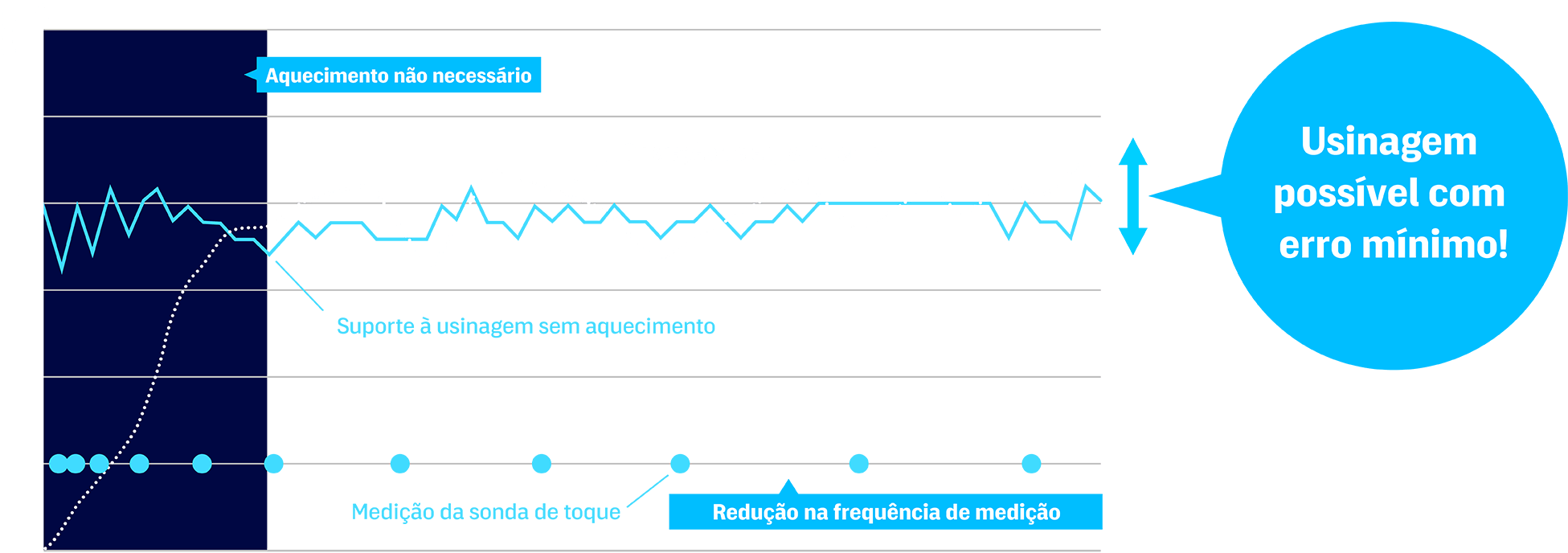

Suporte à usinagem sem aquecimento que minimiza erros de usinagem causados por distorção térmica
A tecnologia proprietária da Brother garante uma estrutura de máquina que minimiza a distorção térmica.
Também equipada com uma função de processamento de medições original que reduz
o número de medições reais por uma sonda de toque de acordo com o tamanho do deslocamento.
Isso elimina a necessidade de operação de aquecimento, minimizando os efeitos na produtividade para alcançar uma usinagem de alta precisão.

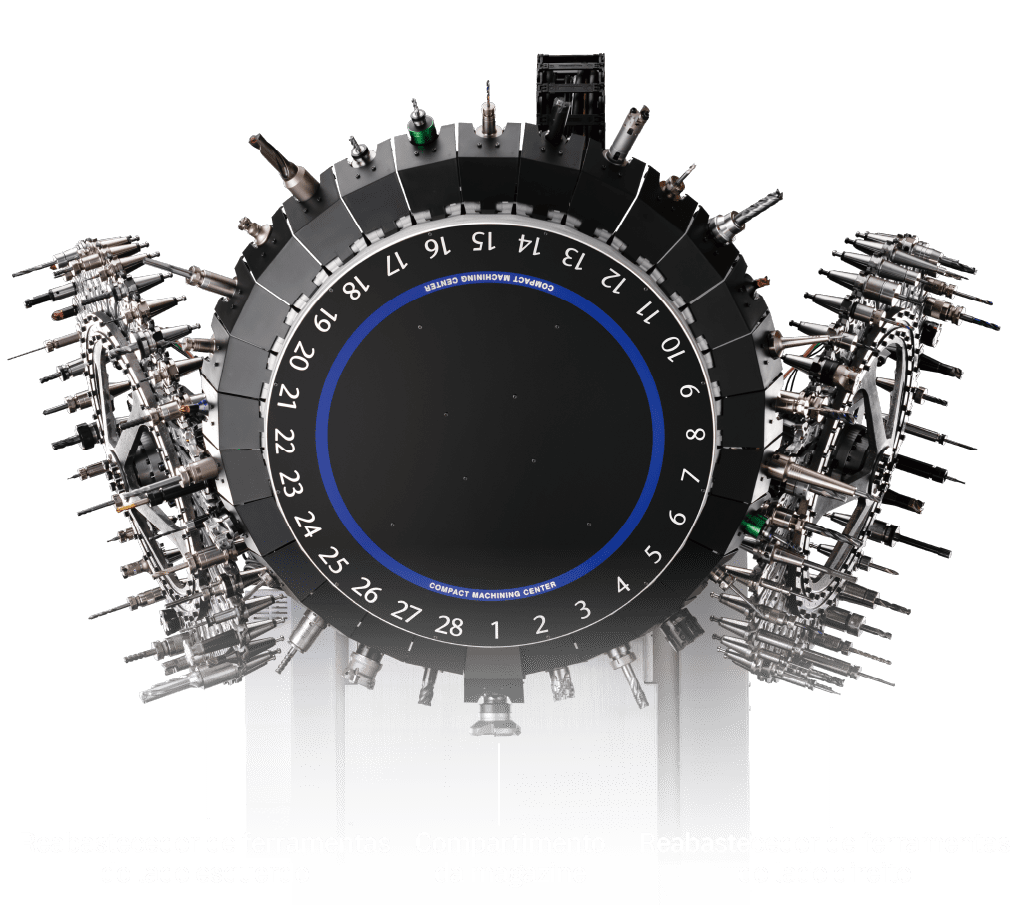

O recém-desenvolvido compartimento de 100 ferramentas alcança economia de espaço e alta produtividade
Um reabastecedor de ferramentas que pode armazenar 36 ferramentas é instalado nos lados direito e esquerdo do compartimento da magazine de 28 ferramentas, permitindo o armazenamento de 100 ferramentas, a maior capacidade na série SPEEDIO.
O mecanismo de manuseio de ferramentas original da Brother alcança uma troca de ferramenta estável.
Espec. de compartimento para 100 ferramentas
OpçãoCompartimento da magazine: 28 ferramentas
+
Reabastecedor de ferramentas (esquerdo/direito):
36ferramentas cada
Capacidade total
de armazenamento:
100ferramentas
O obturador do reabastecedor separa o reabastecedor de ferramentas da área de usinagem, minimizando o efeito dos cavacos nas ferramentas.
Usinagem simultânea de 5 eixos de alta velocidade e alta precisão
Equipado com uma variedade de funções, como controle do ponto central da ferramenta e comando submicrônico para realizar usinagem simultânea de 5 eixos de alta velocidade e alta precisão.
Controle do ponto central da ferramenta
Equipado com controle do ponto central da ferramenta, onde a usinagem é realizada alterando a direção da ferramenta em relação à peça.
A aceleração/desaceleração ideal por meio da previsão de até 1.000 blocos permite a usinagem simultânea de 5 eixos.
Velocidade de processamento de
segmentos de linha minúsculos
A capacidade da CPU foi significativamente aumentada para melhorar em quatro vezes a velocidade de processamento de segmentos de linha minúsculos, em relação ao controlador anterior. Isso permite o processamento de alta velocidade de dados CAM com pequena tolerância.
Melhoria da produtividade
-
Além da compacidade da BT30, o processamento original de aceleração/desaceleração com previsão maximiza o desempenho da máquina (velocidade e aceleração máximas) para alcançar usinagem simultânea de 5 eixos em alta velocidade.
-

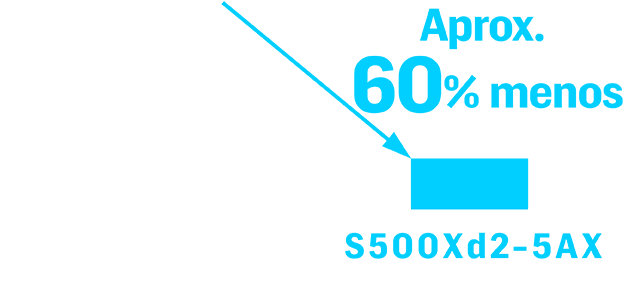

■Comparação com
tempo de ciclo pelo
MC BT40
Peça: Impulsor

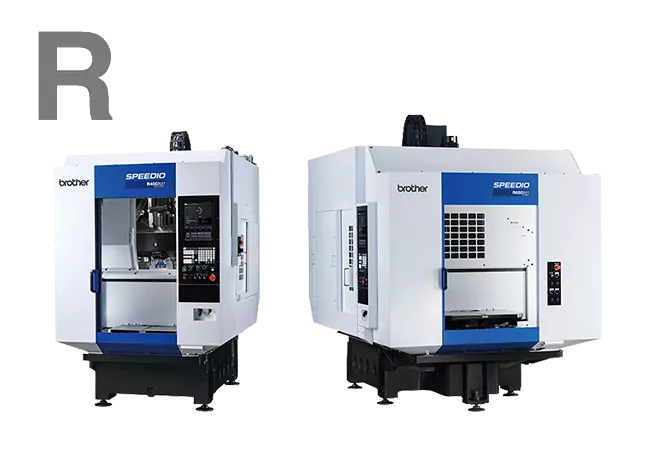

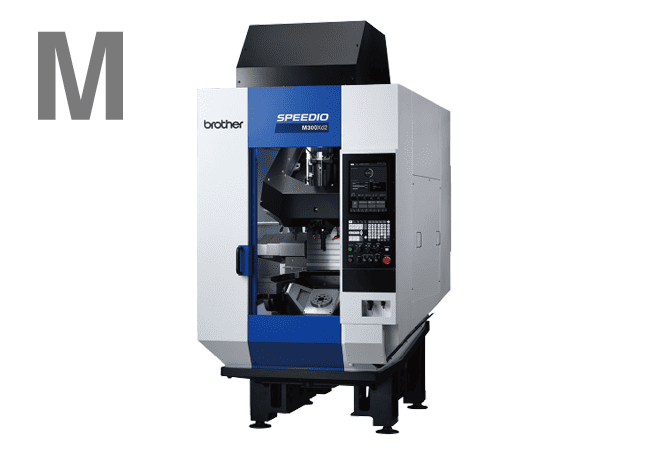

Lineup extenso para atender a uma gama diversa de necessidades
Além da série S mais vendida, a Brother oferece um extenso lineup de produtos para atender às diversas necessidades, incluindo modelos equipados com trocador de palete, centros de usinagem multi-face e máquinas multitarefa.
