SPEEDIO W1000Xd2
Centro compacto de usinagem Deslocamento amplo
- Deslocamentos [mm (polegada)]: X: 1000 (39,4) Y: 500 (19,7) Z: 380 (15,0)
- Velocidade máx. do fuso (min-1): 12.000 / (Opcional) 20.000 / (Opcional) 10.000 de alto torque
- Capacidade de armazenamento da ferramenta (pcs.): 14/ 21/ 28
[ Centro de usinagem compacto vertical BT30 ]
Modelo amplo que oferece a maior área de usinagem
entre as máquinas BT30
Aceita usinagem multipeças e de peças grandes
Informações
Visão geral
A ampla área de usinagem pode acomodar as necessidades variáveisdo local, como usinagem de peças grandes, usinagem de múltiplas peças pequenas e produção de pequenos volumes com vários dispositivos de fixação colocados lado a lado, o que aumenta a flexibilidade em toda a fábrica.
O deslocamento do eixo Z e a distância entre a parte superior da mesa e a extremidade da ponta do fuso foram aumentados para garantir uma área de usinagem ampla na direção do eixo Z e melhorar o acesso à ferramenta.
Deslocamento do eixo Z
300mm → 380mm
Distância entre a parte superior da mesa e a extremidade da ponto do fuso
180mm～480mm → 150mm～530mm
A capacidade máxima de carga da mesa foi aumentada para 500 kg. Isso amplia as opções de componentes de fixação e possibilita a integração de processos ou o projeto flexível desses componentes.
Capacidade máx. de carga: 500 kg *
* É necessário alterar as configurações dos parâmetros.
Estão disponíveis colunas altas de 150, 250 e 350 mm para atender a diferentes necessidades. A montagem de um componente de munhão com diâmetro de torneamento de 540 mm permite a usinagem multifacetada de peças grandes.
As características de leveza e baixa inércia das máquinas BT30, juntamente com o controlador NC original, levam o desempenho da máquina ao máximo, proporcionando alta produtividade.
A troca de ferramentas em alta velocidade foi alcançada por meio de partidas/paradas do fuso, movimentos ascendentes/descendentes do eixo Z e operação do compartimento mais rápidos e otimizados. Ferramentas de até 3 kg podem ser trocadas no menor tempo possível. Ferramentas de até 4 kg também podem ser trocadas com um aumento mínimo de tempo.
Compartimento para 14/21 ferramentas (Ferramentas padrão)
Cavaco-Cavaco 1,3 s / Ferramenta-Ferramenta 0,6 s
Compartimento para 28 ferramentas (Ferramentas padrão)
Cavaco-Cavaco 1,4 s / Ferramenta-Ferramenta 0,7 s
Compartimento para 28 ferramentas (Ferramentas pesadas)
Cavaco-Cavaco 1,4 s / Ferramenta-Ferramenta 0,8 s
O tempo sem corte foi reduzido realizando simultaneamente a troca da ferramenta e o posicionamento dos eixos X/Y e adicionais.
A utilização de um fuso de baixa inércia e um motor de fuso com alta aceleração/desaceleração permitiu obter partidas e paradas do fuso mais rápidas.
Tempo de início/parada do fuso 0,15s ou menos*
* Espec. de alto torque
Esta função define a aceleração ideal para os eixos X/Y de acordo com a capacidade de carga da mesa.
Equipado com uma função original de processamento de medições que reduz o número de medições reais por uma sonda de toque de acordo com a magnitude do deslocamento.
Isso elimina a necessidade de aquecimento prévio, minimizando os impactos na produtividade e permitindo alcançar usinagem de alta precisão.
A alta rigidez foi alcançada graças a um projeto especial das peças estruturais, incluindo a base, a coluna e a mesa, e ao uso de um motor de fuso de alto torque.
A máquina garante usinagem estável em uma ampla faixa, demonstrando ao mesmo tempo alta capacidade de usinagem.
Um novo motor de fuso de 20.000 min-1 foi desenvolvido. Compatível com o Fluido de arrefecimento através do fuso (CTS), este motor melhora ainda mais a produtividade na perfuração de pequenos diâmetros. Estão disponíveis diversas especificações de fuso, incluindo a especificação padrão de 12.000 min-1 e a especificação de alto torque.
Espec. de alto torque (opcional)
Torque máx.: 92 N·m
Potência máx.: 26,2 kW
Espec. de 20.000 min-1 (opcional)
Torque máx.: 27 N·m
Potência máx.: 15,4 kW
Espec. de 12.000 min-1 (padrão)
Torque máx.: 40 N·m
Potência máx.: 18,9 kW
Para especificações de alto torque de 10.000 min-1 (opção), o diâmetro do rolamento do fuso foi aumentado para melhorar a rigidez.
A máquina demonstra suas capacidades em uma grande variedade de aplicações de usinagem, incluindo usinagem pesada de aço.
Diâmetro do rolamento do fuso (especificação de alto torque)
10% maior
Ferramentas pesadas de até 4 kg podem ser montadas. Combinada com deslocamentos amplos, a máquina pode atender a uma ampla variedade de aplicações.
* É necessário alterar as configurações dos parâmetros. (O tempo de indexação da ferramenta é alterado.)
Equipada com diversas funções, incluindo controle do ponto central da ferramenta e comando submicrônico, para realizar usinagem simultânea de 5 eixos em alta velocidade e com alta precisão.
* Não é possível alterar o idioma da conversação para as especificações simultâneas de 5 eixos (5AX).
Equipado com controle do ponto central da ferramenta, onde a usinagem é realizada alterando a direção da ferramenta em relação à peça. A aceleração/desaceleração ideal por meio da previsão de até 1.000 blocos permite a usinagem simultânea de 5 eixos.
A capacidade da CPU foi significativamente aumentada para melhorar em quatro vezes a velocidade de processamento de segmentos de linha minúsculos, em relação ao controlador anterior. Isso permite o processamento de alta velocidade de dados CAM com pequena tolerância.
Além da compacidade da BT30, o processamento original de aceleração/desaceleração com previsão maximiza o desempenho da máquina (velocidade e aceleração máximas) para alcançar usinagem simultânea de 5 eixos em alta velocidade.
Comparação com o tempo de ciclo de um centro de usinagem BT40 da concorrência
Peça: Impulsor
O ajuste de vibração analisa os dados de forma de onda usando um aplicativo de PC para sugerir a velocidade do fuso recomendada. As condições de usinagem ideais impulsionam o desempenho de usinagem ao máximo.
A operação intuitiva é possível com novos aplicativos e um visor LCD vertical sensível ao toque de 15 polegadas.
A operação sem desperdício é possível nos processos de preparação, ajuste de usinagem, produção e recuperação, resultando em maior eficiência e taxa de operação.
A acessibilidade à máquina foi aprimorada para permitir uma configuração tranquila, incluindo a troca de peças.
A operação intuitiva é possível com aplicativos e a tela tátil vertical do painel. As funções relevantes são agrupadas de acordo com sua finalidade, como preparação e usinagem, resultando em uma operação eficiente. Os estados de produção e operação são visualizados, permitindo uma compreensão mais rápida. A operação simplificada é possível nos processos de preparação, ajuste de usinagem, produção e recuperação, resultando em maior eficiência de trabalho e taxa de operação.
Suporte à preparação
Equipado com funções para realizar facilmente a preparação, como um aplicativo de ferramenta ATC que permite que todas as configurações de ferramentas do compartimento sejam realizadas em uma tela, uma programação de menu que permite criar programas NC seguindo as instruções na tela e uma função de ajuda na tela.
Suporte de ajuste de usinagem
Equipado com funções para realizar facilmente o ajuste de usinagem ideal para melhorar a produtividade, como um aplicativo de ajuste de parâmetros de usinagem que permite ajustar facilmente os parâmetros de acordo com os detalhes de usinagem e uma função de exibição/salvamento da forma de onda de carga de usinagem.
Suporte à produção
Equipado com funções para melhorar a taxa de operação, como monitoramento de ferramentas em tempo real para eliminar defeitos, exibição do desempenho de produção, consumo de energia etc. em forma de gráfico, e funções de PLC/rede para atender aos requisitos de equipamentos periféricos e automação.
Suporte à recuperação
Equipado com funções para evitar falhas ou garantir uma recuperação rápida, como aviso de tempo de manutenção, exibição de detalhes quando ocorre um alarme e orientação para o trabalho de recuperação/verificação.
Especificações
Especificação do produto
W1000Xd2
Velocidade máx. do fuso [mín⁻¹]
12.000 / (Opcional) 20.000 / (Opcional) 10.000 de alto torque
Deslocamentos [mm (polegada)]
X: 1000 (39,4) Y: 500 (19,7) Z: 380 (15,0)
Capacidade de armazenamento da ferramenta [pcs.]
14/ 21/ 28
Taxa de avanço rápido(área XYZ) [mm/min (polegada/min)]
50 x 50 x 56 (1.969 x 1.969 x 2.205)
Espaço necessário no piso [mm (polegada)]
2.410 x 2.233 [3.071] (94,9 x 87,9 [120,9])
Fuso de contato duplo BT (BIG-PLUS)
opcional
Fluido de arrefecimento através do fuso(CTS)
opcional
| item | W1000Xd2 / W1000Xd2 RD*10 | W1000Xd2-5AX / W1000Xd2 -5AX RD*10 | ||
|---|---|---|---|---|
| Unidade CNC | CNC-D00 | CNC-D00v(DB) | ||
| Deslocamentos | Eixo X [mm (polegada)] | 1.000 (39,4) | ||
| Eixo Y [mm (polegada)] | 500 (19,7) | |||
| Eixo Z [mm (polegada)] | 380 (15,0) | |||
| Distância entre a parte superior da mesa e a extremidade da ponta do fuso [mm (polegada)] | 150 - 530 (5,9 - 20,9) | |||
| Mesa | Tamanho da área de trabalho [mm (polegada)] | 1.100 x 500 (43,3 x 19,7) | ||
| Capacidade máx. de carga (carga uniforme) [kg (lbs)] | 300 [500 *1] (661 [1.102 *1]) | |||
| Fuso | Velocidade do fuso [min-1] *12 | Especificações de 12.000 min-1: 1 - 12.000
Especificações de alto torque de 10.000 min-1 (Opcional): 1 - 10.000 Especificações de 20.000 min-1 (Opcional): 1 - 20.000 |
||
| Velocidade durante o roscamento [min-1] | MÁX. 6.000 | |||
| Furo cônico | 7/24 cônico nº 30 | |||
| Sistema de contato duplo BT (BIG-PLUS) | Opcional | |||
| Fluido de arrefecimento através do fuso (CTS) | Opcional | |||
| Taxa de avanço | Taxa de avanço rápido (área XYZ) [m/min (polegada/min)] | 50 x 50 x 56 (1.969 x 1.969 x 2.205) | ||
| Taxa de avanço de corte [mm/min (polegada/min)] | X, Y, Z: 1 - 30.000 (0,04 - 1.181)*2 | |||
| Unidade ATC | Tipo de cabo da ferramenta | MAS-BT30 | ||
| Tipo de pino de retenção*3 | MAS-P30T-2 | |||
| Capacidade de armazenamento da ferramenta [pcs.] | 14 / 21 / 28 | |||
| Comprimento máx. da ferramenta [mm (polegada)] *4 | 250 (9,8) | |||
| Diâmetro máx. da ferramenta [mm (polegada)] *4 | ⌀110 (4,3) | |||
| Peso máx. da ferramenta [kg (lbs)]*4 | 3,0 (6,6) [4,0 (8,8) *5] / ferramenta, (PESO TOTAL DA FERRAMENTA: 25 (55,1) para 14 ferramentas, 35 (77,2) para 21 ou 28 ferramentas) | |||
| Método de seleção de ferramentas | Método de atalho aleatório | |||
| Tempo de troca da ferramenta*6 | ||||
| Ferramenta para ferramenta | 0,6 / 0,7 (14 ou 21 ferramentas / 28 ferramentas) | |||
| Cavaco para cavaco | 1,3 / 1,4 (14 ou 21 ferramentas / 28 ferramentas) | |||
| Motor elétrico | Motor principal do fuso (10 min/contínuo)[kW]*7 | Especificações de 12.000 min-1: 10,1/7,0
Especificações de alto torque de 10.000 min-1 (opcional): 12,8/9,2 Especificações de 20.000 min-1 (Opcional): 7,4/5,1 |
||
| Motor de alimentação de eixos [kW] | Eixos X, Y: 1,0, eixo Z: 2,0 | |||
| Fonte de energia | Fornecimento de energia | 200 a 230 VCA ±10 %, trifásico, 50/60 Hz ±2 % | ||
| Potência (contínua) [kVA] | 10,4 | |||
| Fornecimento de ar | Pressão de ar normal [MPa] | 0,4 - 0,6 (valor recomendado: 0,5 MPa) *8 | ||
| Vazão necessária [L/min] | 45 | |||
| Dimensões da máquina | Altura [mm (polegada)] | 2.633 (103,7) | ||
| Espaço necessário no piso (com a porta da unidade de controle aberta) [mm (polegada)]*11 | 2.410 x 2.233 [3.071] (94,9 x 87,9 [120,9]) | |||
| Peso | 3.350 (7.385) | |||
| Precisão*9 | Precisão do posicionamento de eixo bidirecional (ISO230-2:1988) [mm (polegada)] | 0,006 - 0,020 (0,00024 - 0,00079) | ||
| Repetibilidade do posicionamento de eixo bidirecional (ISO230-2:2014) [mm (polegada)] | Menos de 0,004 (0,00016) | |||
| Porta dianteira | 2doors | |||
| Acessórios padrão | Manual de instruções (1 conjunto de DVDs), parafusos de nivelamento (4 unidades), placa de nivelamento (4 unidades) | |||
- *1 A configuração dos parâmetros precisa ser alterada. (O tempo de deslocamento da mesa é alterado.)
- *2 Valor ao usar o modo de alta precisão B
- *3 As especificações da Brother aplicam-se aos pinos de fixação para CTS.
- *4 O comprimento máximo da ferramenta, o diâmetro máximo e o peso máximo são limitados dependendo da velocidade do fuso em uso, configuração, centro de gravidade, etc. Os valores mostrados aqui são apenas para referência. Entre em contato com o seu distribuidor local para obter mais detalhes.
- *5 A configuração dos parâmetros precisa ser alterada. (O tempo de indexação da ferramenta é alterado.)
- *6 Medido em conformidade com as normas JIS B6336-9 e MAS011-1987.
- *7 A saída do motor do fuso difere dependendo da velocidade do fuso.
- *8 A pressão de ar normal varia dependendo das especificações da máquina, detalhes do programa de usinagem ou uso de equipamentos periféricos. Defina a pressão acima do valor recomendado.
- *9 Medido em conformidade com as normas ISO e as normas da Brother. Entre em contato com o seu distribuidor local para obter mais detalhes.
- *10 A máquina precisa estar equipada com um dispositivo de detecção de realocação, dependendo do destino. As máquinas equipadas com um dispositivo de detecção de realocação vêm com “RD” no final do nome do modelo.
- *11 Dimensões sem incluir o tanque do refrigerante.
- *12 A especificação de 16.000 min-1 será descontinuada a partir de junho de 2026.
| Item | W1000Xd2 | W1000Xd2-5AX | |
|---|---|---|---|
| Modelo CNC | CNC-D00 | CNC-D00v (DB) | |
| Eixos de controle | 5 eixos (X, Y, Z, 2 eixos adicionais) | ||
| Eixos controlados simultaneamente | Posicionamento | 5 eixos (X, Y, Z, 2 eixos adicionais) | |
| Interpolação | Linear: 4 eixos (X, Y, Z, 1 eixo adicional) Circular: 2 eixos Helicoidal/Cônico: 3 eixos (X, Y, Z) |
Linear: 5 eixos (X, Y, Z, 2 eixos adicionais) Circular: 2 eixos Helicoidal/Cônico: 4 eixos (3 eixos lineares + 1 eixo adicional, 2 eixos lineares + 2 eixos adicionais) |
|
| Menor incremento de entrada | 0,001 mm, 0,0001 polegada, 0,001 graus 0,0001 mm, 0,00001 polegada, 0,0001 graus (opcional) |
0,0001 mm, 0,00001 polegada, 0,0001 graus | |
| Dimensão máxima programável | ±999999,999 mm, ±99999,9999 polegada ±999999,9999 mm, ±99999,99999 polegada (opcional) |
±999999,9999 mm, ±99999,99999 polegada | |
| Exibição | Tela LCD colorida sensível ao toque de 15 polegadas | ||
| Capacidade de memória | 500 Mbytes, 3 Gbytes (opcional) (Capacidade total do programa e banco de dados) |
3 Gbytes (Capacidade total do programa e do banco de dados) |
|
| Comunicação externa | Interface de memória USB, Ethernet, RS232C (opcional) | ||
| Número de programas registráveis | 4.000 (Capacidade total do programa e do banco de dados) | ||
| Composição do programa | Linguagem NC, conversação (alterada por parâmetro) Conversão de programa de conversação para programa em linguagem NC disponível |
Linguagem NC * Linguagem de conversação não disponível |
|
- * “Eixos de controle” e “Eixos controlados simultaneamente” indicam o número máximo de eixos, que irá variar dependendo do destino da remessa ou das especificações da máquina.
- * Ethernet é uma marca registrada da Xerox Corporation nos Estados Unidos.
| Operação | Execução a seco Bloqueio da máquina Reinício do programa Potenciômetro de avanço rápido Potenciômetro de avanço de corte Edição em segundo plano Captura de tela Nível de operação Tecla de sinal de entrada externa Teclas de atalho < opcional > |
|
|---|---|---|
| Programação | Absoluto / Incremental Polegada / Métrico Configuração do sistema de coordenadas Chanfro (C) / Raio (R) Transformação rotacional Roscamento sincronizado Subprograma Exibição gráfica |
|
| Medição | Medição automática da peça *1 Medição do comprimento da ferramenta |
|
| Alta velocidade e alta precisão | Ajuste de parâmetros de usinagem Modo de alta precisão AIII Modo de alta precisão BI (pré-leitura de 160 blocos) Compensação de folga Controle do ponto central da ferramenta *3 *4 (Pré-leitura de 1.000 blocos) < opcional > |
|
| Monitoramento | Monitoramento de carga de usinagem Monitoramento ATC Previsão de sobrecarga Exibição de forma de onda / Saída de forma de onda para cartão de memória Compensação automática de distorção térmica (eixos X, Y e Z) Exibição de desempenho de produção Vida útil da ferramenta / Ferramenta de reposição Função de detecção de cavacos presos |
|
| Manutenção | Função de retorno de roscamento Registro de estados Registro de alarmes Registro de operações Aviso de manutenção Medição da resistência de isolamento do motor Filtro de lavagem de ferramentas com detecção de entupimento do filtro Codificador sem bateria Teste de carga de freio |
|
| Automático / Rede | Computador remoto OPC UA Notificação automática PLC integrado (LD/ST/FBD) < opcional > |
|
| Economia de energia | Desligamento automático Modo de espera Desligamento automático do refrigerante Desligamento automático da luz de funcionamento Atraso no desligamento da ducha de lavagem Operação de economia de energia da ducha de lavagem Modo de economia de energia |
|
| Aplicativos de suporte | Ajustar parâmetros da máquina Ferramenta ATC Vida útil da ferramenta Exibição de forma de onda Desempenho de produção Economia de energia/ Consumo de energia Suporte à recuperação Inspeção PLC Suporte de usinagem sem aquecimento Painel de controle do software |
|
| Acessórios | Visualizador de arquivos Bloco de notas Calculadora Registrar atalho Exibição desativada |
|
| Funções de linguagem NC | Programação de menu Sistema de coordenadas local Sistema de coordenadas da peça expandido Posicionamento unidirecional Avanço de tempo inverso Entrada de dados programável Compensação do comprimento da ferramenta Compensação do cortador Escala Imagem espelhada Chamada de subprograma externo Macro Operação de fita / Operação de carregamento FTP Função de salto múltiplo < opcional > |
|
| Funções limitadas à linguagem de conversação *6 | Programa de operação Programa de agendamento Seleção automática de ferramentas Configuração automática das condições de corte Configuração automática de compensação do comprimento da ferramenta Configuração automática de compensação do cortador Cálculo automático de entrada de número desconhecido Controle da ordem de usinagem |
|
- *1 Para o instrumento de medição, selecione uma sonda de toque opcional ou providencie a sua própria sonda.
- *2 Quando o comando submicrônico é usado, a mudança para o programa da linguagem de conversação é desativada.
- *3 Há restrições na configuração do eixo.
- *4 Disponível apenas no W1000Xd2-5AX.
- *5 Padrão no W1000Xd2-5AX.
- *6 Linguagem de conversação não disponível no W1000Xd2-5AX.

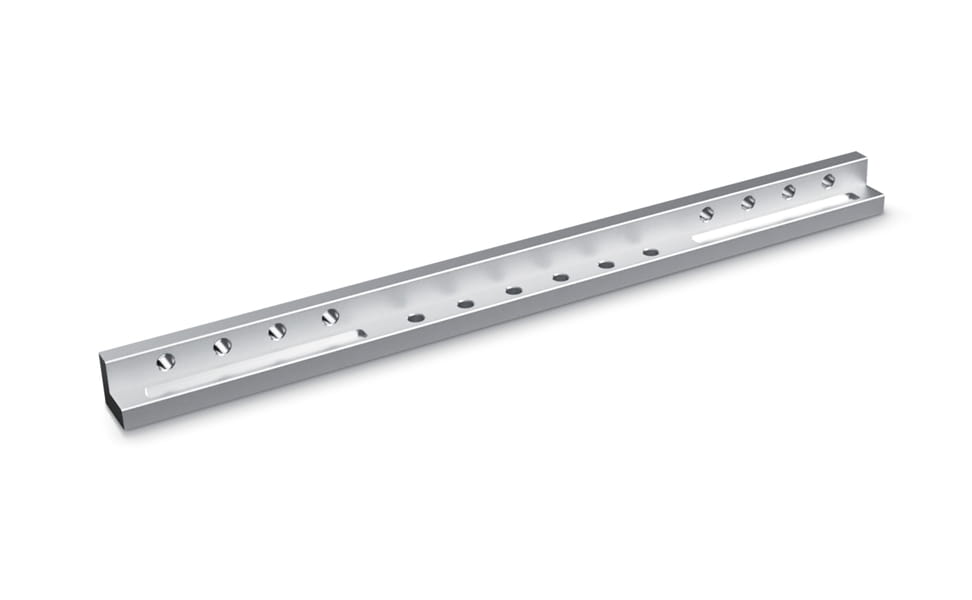

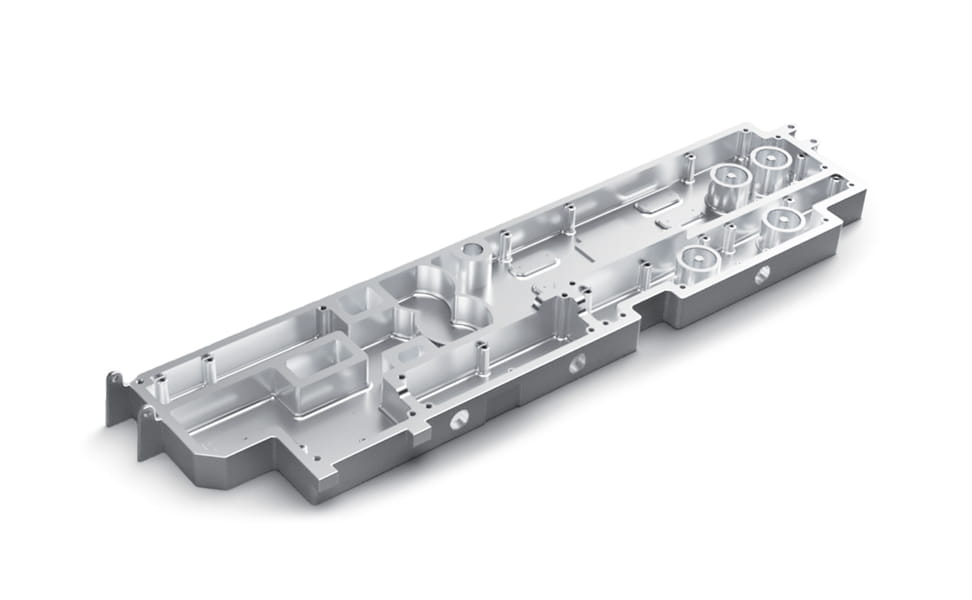

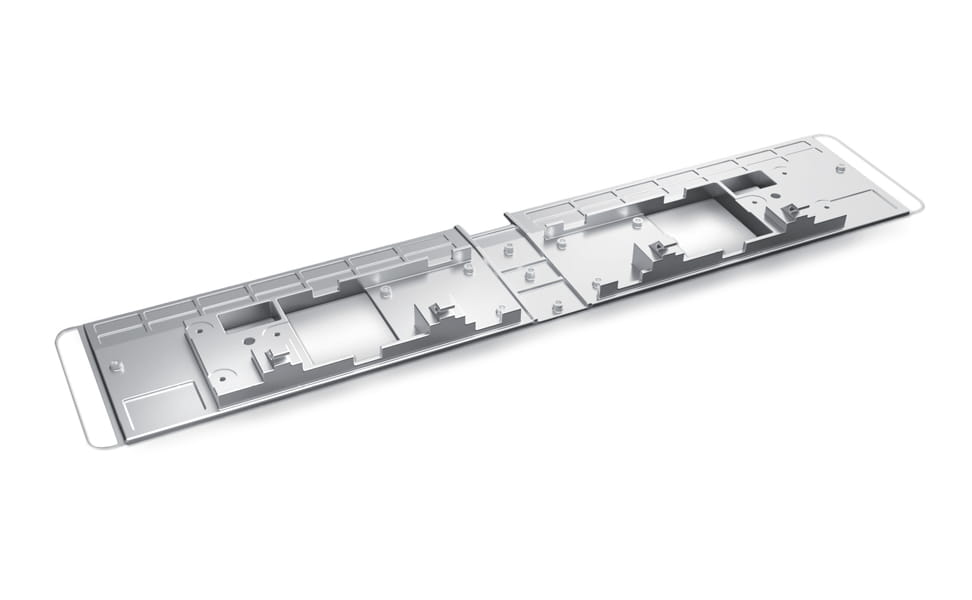

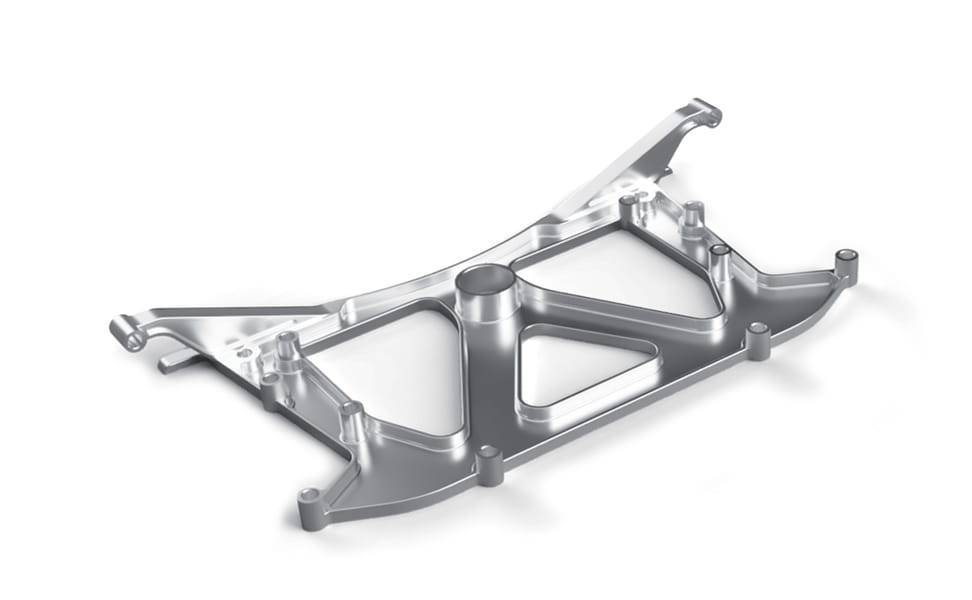

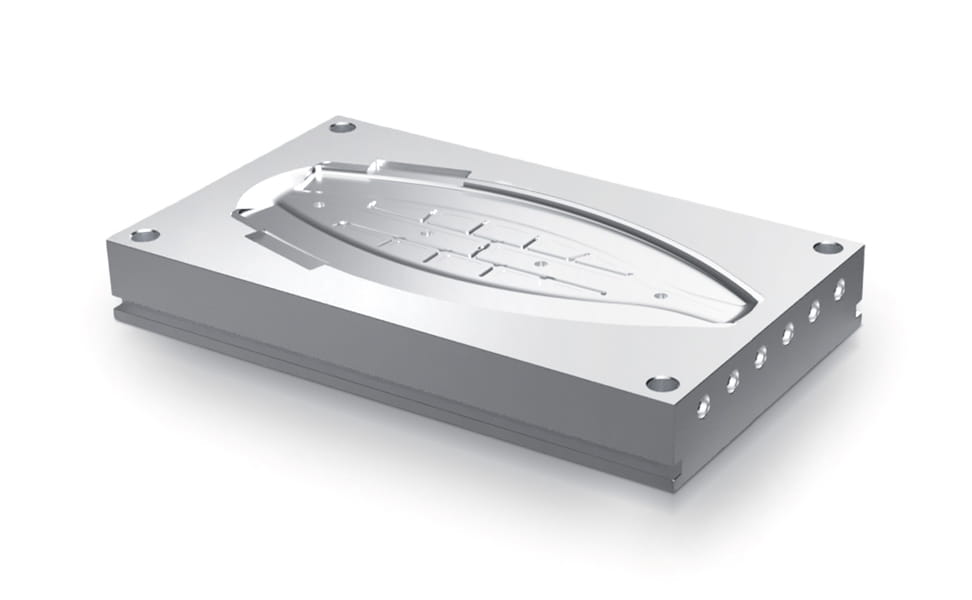

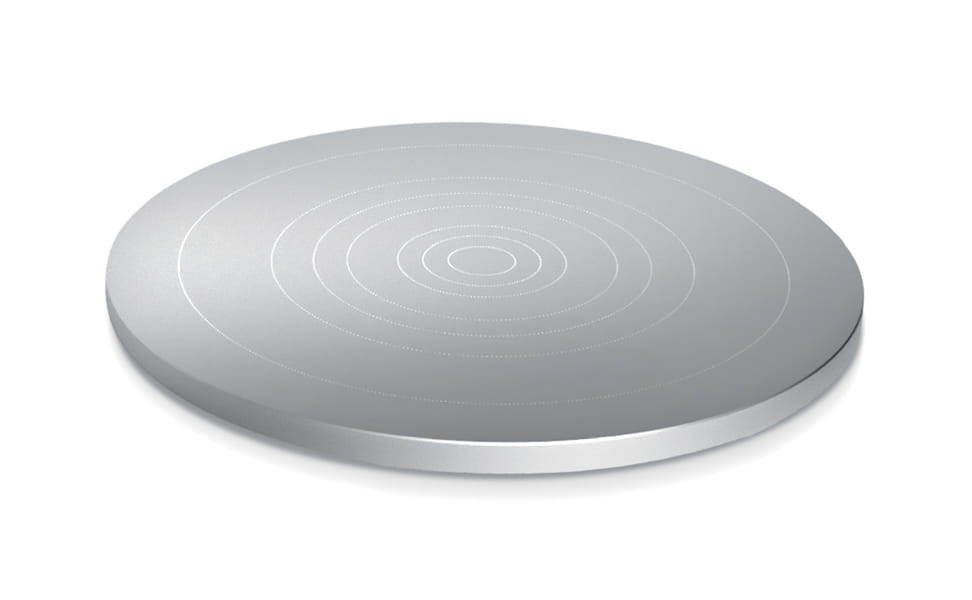

Exemplo
