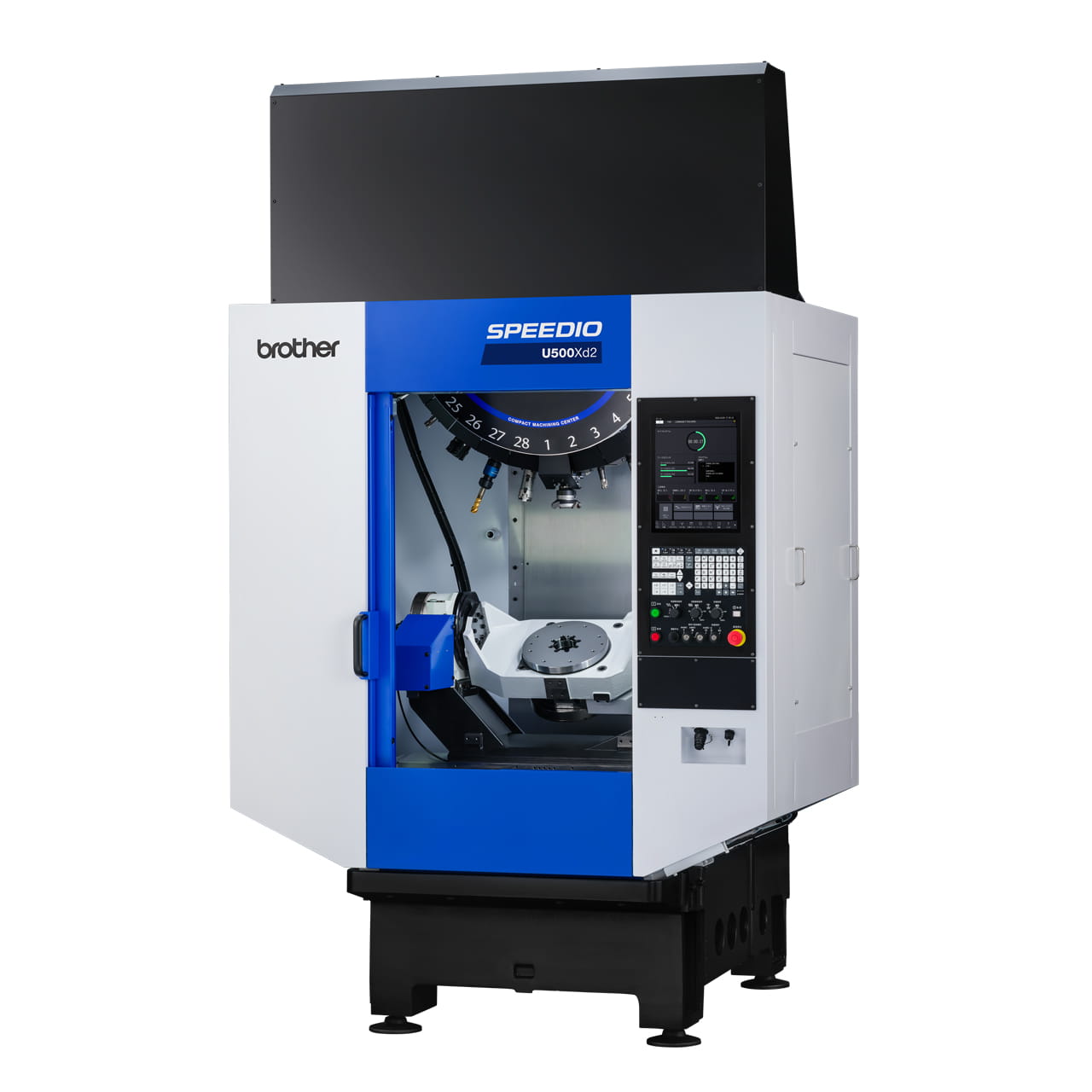

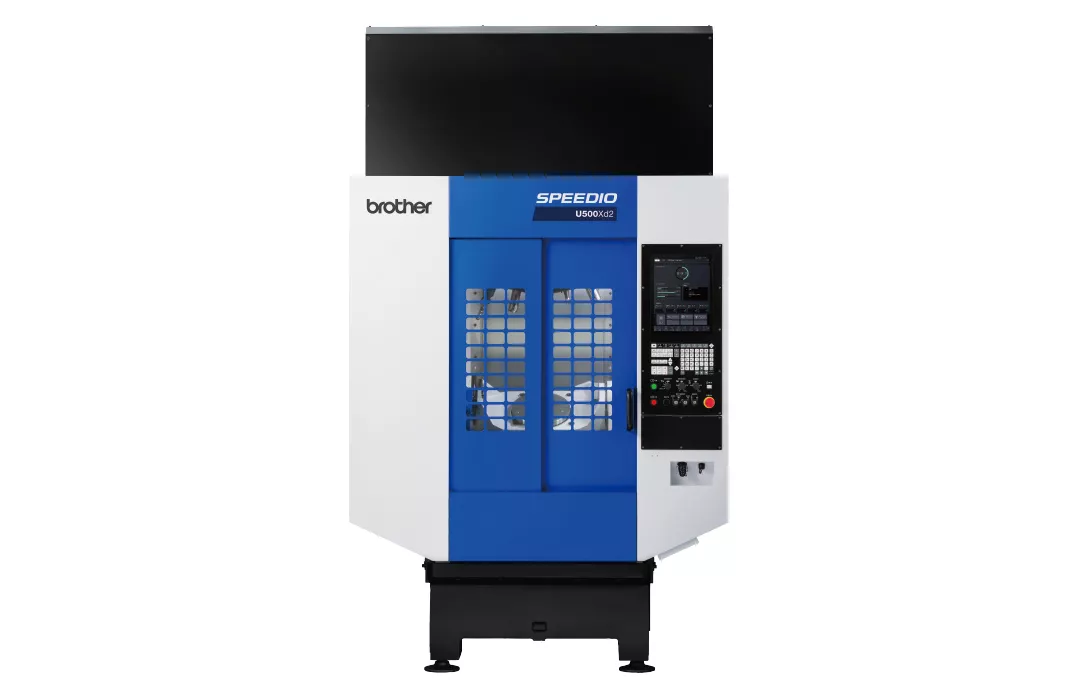

SPEEDIO U500Xd2-5AX
Centro compacto de usinagem universal
- Deslocamentos [mm (polegada)]: X: 500 (19.7) Y: 450 (17.7) Z: 380 (15.0)
- Velocidade máx. do fuso (min-1): 12,000/ (opcional) 10,000 torque alto/ (opcional) 20,000
- Capacidade de armazenamento da ferramenta (pcs.): 14/ 21/ 28
Selecionar variante: U500Xd2-5AX
Equipada de série com uma mesa rotativa inclinável com uma área máxima de fixação de ø500 mm.
O aumento do deslocamento dos eixos Y/Z possibilita uma variedade mais ampla de usinagem multifacetada.
Informações
Visão geral
Equipada de série com uma mesa rotativa inclinável de alta velocidade e precisão, com ampla área do componente.
O aumento dos deslocamentos dos eixos Y/Z e o uso de um compartimento que pode armazenar até 28 ferramentas aceleram ainda mais a integração do processo por meio da usinagem com uma única fixação.
Deslocamento do eixo Z
300mm (Modelo anterior) → 380mm
Deslocamento do eixo Y
400mm (Modelo anterior) → 450mm
Peso máx. da carga 100kg
* Consulte as Dimensões externas na página 17 para obter detalhes sobre a área do componente.

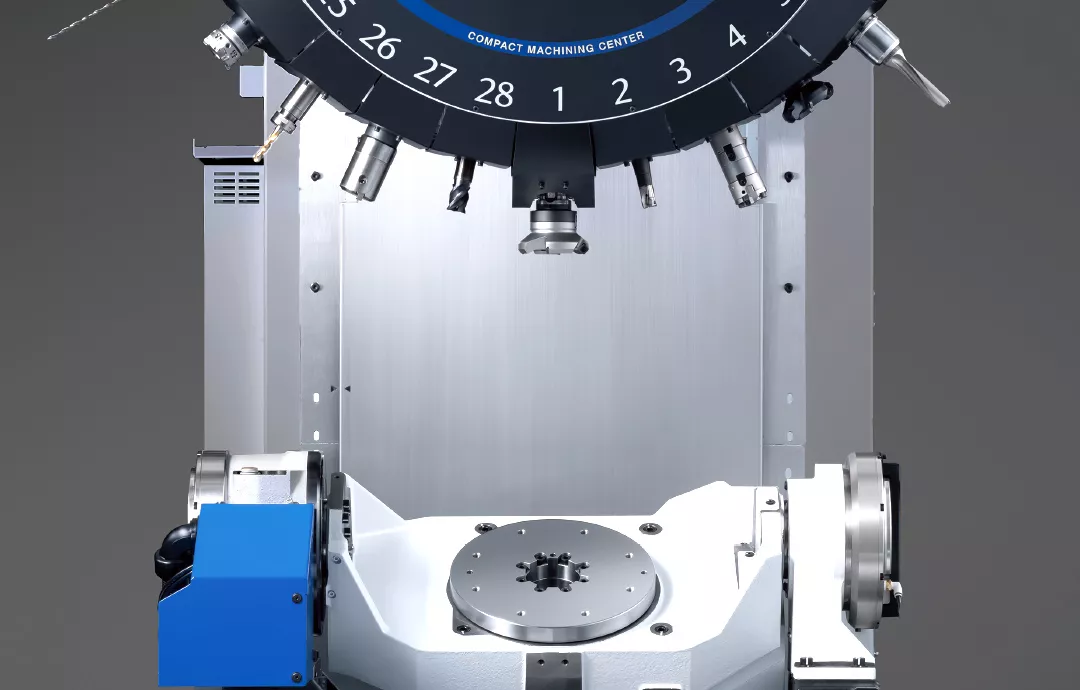

Compartimento para 28 ferramentas
Diâmetro máx. da ferramenta 110mm
Peso máx. 4kg
Peso máx. total da ferramenta 35kg
Ferramenta para ferramenta 0.7s
ATC sem parada
A troca de ferramentas em alta velocidade foi alcançada por meio de partidas/paradas do fuso, movimentos ascendentes/descendentes do eixo Z e operação do compartimento mais rápidos e otimizados. Ferramentas de até 3 kg podem ser trocadas no menor tempo possível. Ferramentas de até 4 kg também podem ser trocadas com um aumento mínimo de tempo.
14/21 ferramentas (Ferramentas padrão) Ferramenta para ferramenta: 0.6s / Apara para apara*: 1.3s
28 ferramentas (Ferramentas padrão) Ferramenta para ferramenta: 0.7s / Apara para apara*: 1.4s
28 ferramentas (Ferramentas pesadas) Ferramenta para ferramenta: 0.8s / Apara para apara*: 1.4s
Operação simultânea
O tempo perdido foi reduzido realizando simultaneamente a troca da ferramenta e o posicionamento dos eixos X/Y e adicionais.
Estimativa das condições de carga do compartimento *
Estima a inércia e a carga desequilibrada da ferramenta carregada no compartimento e define o valor ideal para a aceleração do eixo do compartimento. Além disso, atualiza automaticamente o valor para a aceleração ideal estimada, mesmo durante a operação programada.
* Não pode ser usado para os reabastecedores de ferramentas do U500Xd2-100T.
Taxa de alimentação de indexação otimizada dos eixos A/C
Com base na inércia estimada dos eixos A/C, estes iniciam com aceleração ideal até atingirem a taxa de alimentação de indexação.
Velocidade aprimorada de abertura/fechamento automático de portas
A velocidade de abertura/fechamento automático da porta foi aprimorada, permitindo uma redução significativa no tempo de configuração.
Tempo de abertura/fechamento automático da porta reduzido em 20%
Suporte à usinagem sem aquecimento
Equipada com uma função original de processamento de medições que reduz o número de medições reais por meio de uma sonda de toque de acordo com a magnitude do deslocamento.
Isso elimina a necessidade de aquecimento prévio, minimizando os impactos na produtividade e permitindo alcançar usinagem de alta precisão.
Uma estrutura de máquina confiável e robusta foi alcançada.
Equipado com um motor de fuso altamente eficiente que demonstra torque suficiente em toda a faixa de velocidade, de baixa a alta.
Obtém usinagem altamente eficiente em diversos setores, desde a indústria automobilística até a de máquinas em geral, médica e aeronáutica.
O controle do ponto do centro da ferramenta foi adicionado para suportar usinagens simultâneas de cinco eixos.*
*Disponível apenas para o modelo U500Xd2-5AX.
Desenvolvida recentemente e altamente eficiente, com duração de 20,000 min-1 motor do fuso*
Um novo motor de fuso de 20,000 min-1*2 foi desenvolvido. Compatível com o Fluido de arrefecimento através do fuso (CTS), este motor melhora ainda mais a produtividade na perfuração de pequenos diâmetros.
* Esta opção só pode ser selecionada para o modelo U500Xd2-100T.
12,000min-1 (padrão) Torque máx. 40N·m/ Potência máx. 18.9kW
20,000min-1 (opção) * Torque máx. 27N·m/ Potência máx. 15.4kW
Vibration adjustment analyzes waveform data using a PC app to suggest the recommended spindle speed. Optimal machining conditions drive machining performance to the fullest.

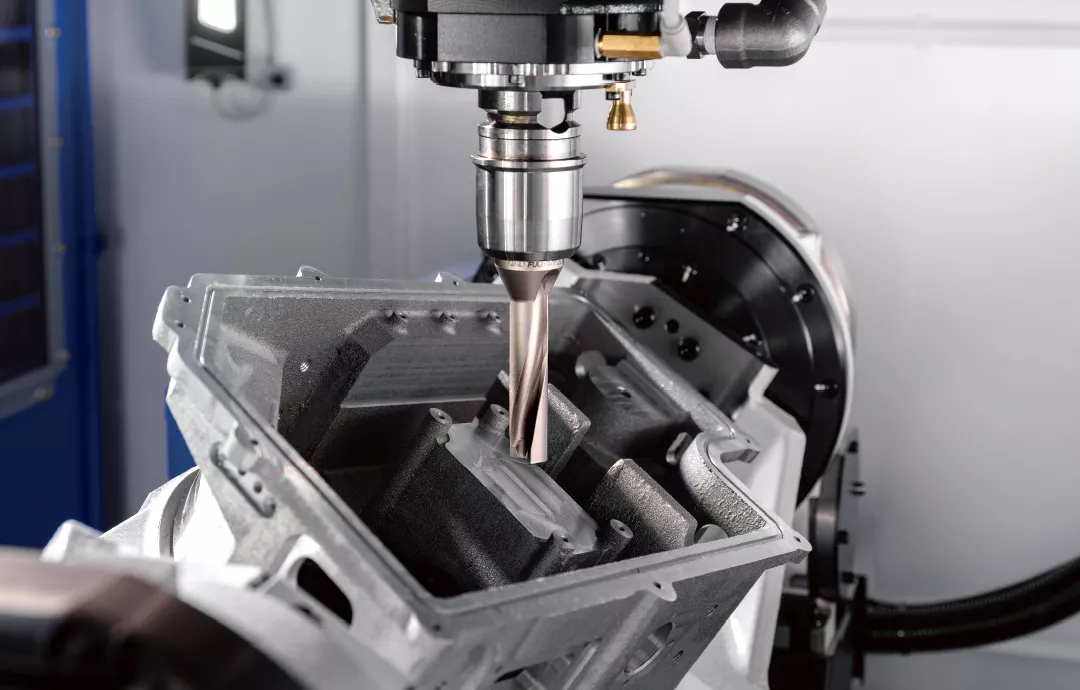

Usinagem simultânea de 5 eixos (U500Xd2- 5AX)
Equipada com diversas funções, incluindo controle do ponto do centro da ferramenta e comando submicrônico. Isso possibilita usinagem simultânea de 5 eixos em alta velocidade e precisão, em combinação com uma mesa rotativa inclinável sem folga.
* Não é possível alterar o idioma da conversa para as especificações simultâneas de 5 eixos (5AX).
Melhoria da produtividade
Além da compacidade da BT30, o processamento original de aceleração/desaceleração com previsão maximiza o desempenho da máquina
(velocidade e aceleração máximas) para alcançar usinagem simultânea de 5 eixos em alta velocidade.
Comparação do tempo de ciclo do MC BT40 do concorrente
Peça: articulação em joelho
A operação intuitiva é possível com aplicativos e tela sensível ao toque vertical. As funções relevantes são agrupadas de acordo com sua finalidade, como preparação e usinagem, resultando em uma operação eficiente. Os estados de produção e operação são visualizados, permitindo uma compreensão mais rápida. A operação sem desperdício é possível nos processos de preparação, ajuste de usinagem, produção e recuperação, resultando em maior eficiência e taxa de operação.
Interface do usuário
Equipado com aplicativos de suporte que oferecem operabilidade e visibilidade aprimoradas, agrupando funções relevantes e apresentando um visor de fácil visualização, além de diversos acessórios úteis (calculadora, bloco de notas, visualizador de arquivos etc.). É possível operar telas convencionais no painel de toque.
Com essas melhorias, a usabilidade foi significativamente aprimorada.

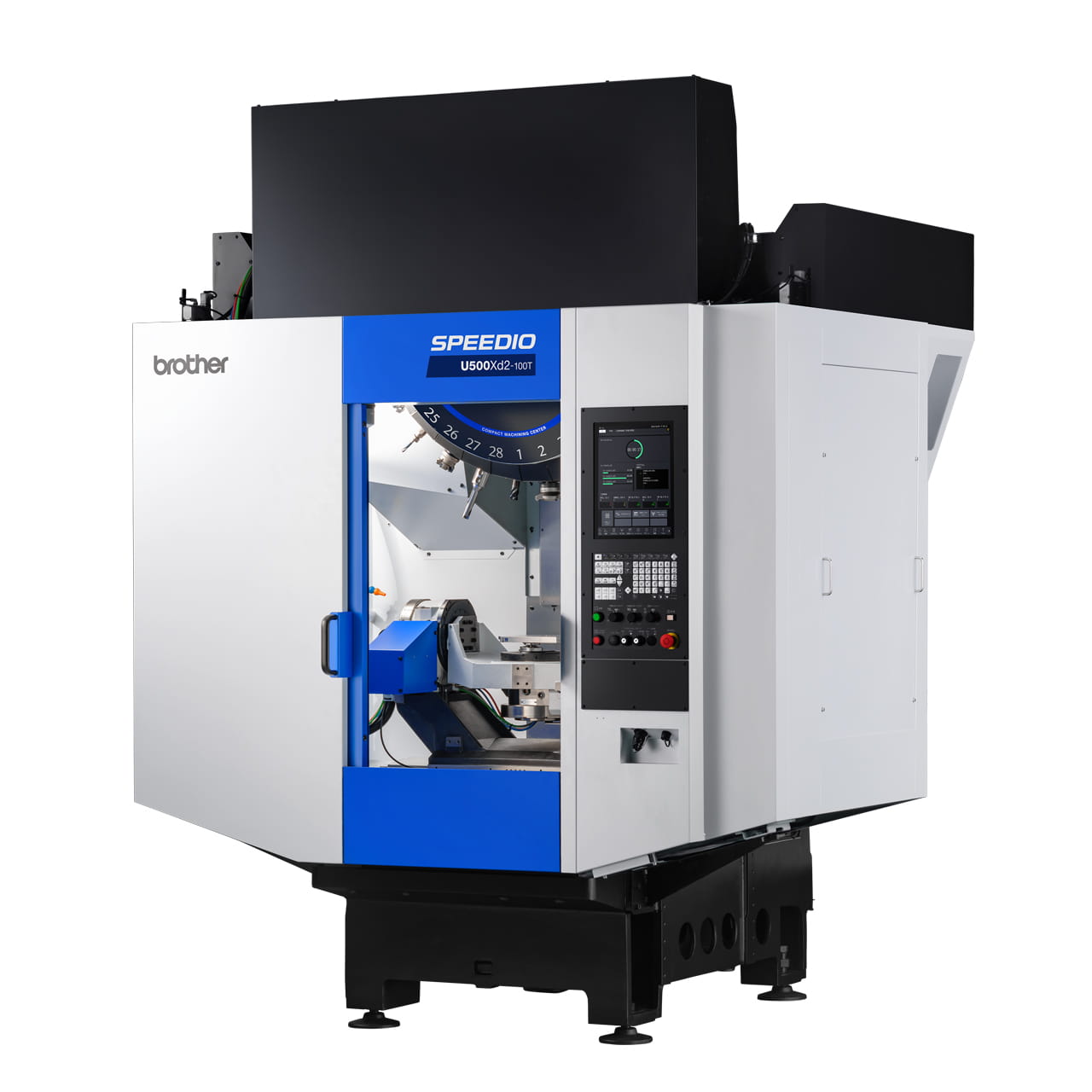

Foi desenvolvido um novo compartimento para 100 ferramentas, com a maior capacidade de armazenamento da série SPEEDIO. *1
O mecanismo original da Brother permite economizar espaço e obter alta produtividade.
*1. Montado apenas no U500Xd2-100T. Linguagem de conversação não disponível no modelo U500Xd2-100T.
Compartimento para 100 ferramentas recém-desenvolvido
Um reabastecedor de ferramentas com capacidade para 36 ferramentas está instalado nos lados direito e esquerdo do compartimento para 28 ferramentas, permitindo o armazenamento de 100 ferramentas, a maior capacidade da série SPEEDIO.
O mecanismo original de manuseio de ferramentas da Brother proporciona uma troca de ferramentas estável.
Espec. de compartimento para 100 ferramentas
Compartimento tipo torre: 28 ferramentas
Reabastecedor de ferramentas (esquerdo/direito) : 36 ferramentas cada
Capacidade total de armazenamento: 100 ferramentas
O obturador do reabastecedor de ferramentas separa o reabastecedor de ferramentas da câmara de usinagem, minimizando o efeito dos cavacos nas ferramentas.
Design que economiza espaço
Os reabastecedores de ferramentas são instalados dentro da máquina para economizar espaço, permitindo o armazenamento de até 100 ferramentas.
*1. Não inclui tanque do fluido de arrefecimento nem o transportador de cavacos
*2. Em comparação com a MC vertical BT40 com capacidade de armazenamento de ferramentas equivalente
Se o número de ferramentas utilizadas na usinagem for igual ou inferior a 28, a troca de ferramentas em alta velocidade é possível utilizando apenas o compartimento da torre, resultando em alta produtividade.
Mesmo ao usar ferramentas no reabastecedor de ferramentas, o manuseio é possível em aproximadamente 5 segundos (1 ferramenta).
Além disso, todas as ferramentas no compartimento tipo torre podem ser facilmente trocadas, reduzindo o tempo de preparação.
Tempo de troca da ferramento do compartimento tipo torre
Ferramenta para ferramenta: 0.7s
Apara para apara: 1.4s
Tempo de manuseio do reabastecedor de ferramentas*3*3
Mais curto (1 ferramenta) : aprox. 5s *4
Troca de todas as ferramentas (28 ferramentas) : aprox. 140s
*3. O tempo de manuseio varia dependendo da posição de fixação da ferramenta.
*4. Tempo necessário para a ferramenta na posição do fuso ser movida e trocada por uma ferramenta no reabastecedor de ferramentas e para esta ferramenta retornar à posição do fuso.
Foi adicionada uma função para gerenciar o compartimento para 100 ferramentas ao aplicativo de ferramentas ATC.
A operação de troca de ferramentas é intuitiva, e as ferramentas a serem usadas no programa de usinagem podem ser movidas do reabastecedor de ferramentas para o compartimento tipo torre em lote.
Além disso, os dados das ferramentas no reabastecedor de ferramentas podem ser facilmente alterados.
Para peças de trabalho de pequenos lotes com alta variedade, o compartimento para 100 ferramentas elimina a necessidade de trocas frequentes de ferramentas, e a mesa rotativa inclinável com área de fixação de ø500 mm permite usinagem multifacetada e usinagem simultânea de 5 eixos para uma variedade de peças com uma única fixação.
Considerando o carregamento/descarregamento lateral de peças por robôs, um obturador lateral foi desenvolvido para facilitar a automação.
* É necessário instalar uma grade de proteção. Não pode ser selecionado para o S300Xd2.
Estão disponíveis dois tipos de transportadores de cavacos: tipo raspador e dobradiça + tipo raspador.
* Os transportadores de cavacos só podem ser selecionados para o modelo U500Xd2-100T.
Especificações
Especificação do produto
U500Xd2-5AX
Velocidade máx. do fuso [mín⁻¹]
12,000/ (opcional) 10,000 torque alto/ (opcional) 20,000
Deslocamentos [mm (polegada)]
X: 500 (19.7) Y: 450 (17.7) Z: 380 (15.0) A(grau): -30 a 120 C(grau): 360
Capacidade de armazenamento da ferramenta [pcs.]
14/ 21/ 28
Taxa de avanço rápido(área XYZ) [mm/min (polegada/min)]
50 x 50 x 56 (1,969 x 1,969 x 2,205)
Indexação da taxa de alimentação [min⁻¹]
A:50 C:75
Espaço necessário no piso [mm (polegada)]
1.560 x 2,081 (61.4 × 81.9)
Fuso de contato duplo BT (BIG-PLUS)
opcional
Fluido de arrefecimento através do fuso(CTS)
opcional
| Item | U500Xd2 U500Xd2 RD *8 U500Xd2-5AX U500Xd2-5AX RD *8 |
U500Xd2-100T U500Xd2-100T RD *8 U500Xd2-5AX/100T U500Xd2-5AX/100T RD *8 |
||
|---|---|---|---|---|
| Unidade CNC | [U500Xd2] CNC-D00, [U500Xd2-5AX] CNC-D00v(DB) | |||
| Deslocamentos | eixo X [mm (polegada)] | 500 (19.7) | ||
| eixo Y [mm (polegada)] | 450 (17.7) | |||
| eixo Z [mm (polegada)] | 380 (15.0) | |||
| eixo A [grau] | -30 to 120 | |||
| eixo C [grau] | 360 | |||
| Distância entre a parte superior da mesa e a extremidade da ponta do fuso [mm (polegada)] | 115 - 495 (4.5 - 19.5) | |||
| Mesa | tamanho da área de trabalho [mm (polegada)] | ø260 (ø10.2) | ||
| Capacidade máxima de carga (carga uniforme) [kg (lbs)] |
100 (220) | |||
| Inércia máxima da carga da mesa [kg･m2(lb･(polegada)2)] |
1.8 (6,151) [2.6 (8,885) *9] | |||
| Fuso | Velocidade do fuso [min-1] | Especificações de 12,000min-1 : 1 - 12,000, Especificações de torque alto de 10,000min-1 (opcional) : 1 - 10,000, Especificações de 20,000min-1 (opcional) : 1 - 20,000 |
||
| Velocidade durante o rosqueamento [min-1] | MAX. 6,000 | |||
| Furo cônico | 7/24 cônico nº 30 | |||
| Sistema de contato duplo BT (BIG-PLUS) |
opcional | |||
| Fluido de arrefecimento através do fuso (CTS) | opcional | |||
| Taxa de alimentação | Taxa de avanço rápido (área XYZ) [m/min (polegada/min)] |
50 x 50 x 56 (1,969 x 1,969 x 2,205) | ||
| Taxa de alimentação de corte [mm/min (polegada/min)] |
eixo X,Y,Z: 1 - 30,000 (0.04 - 1,181) *7 | |||
| Indexação da taxa de alimentação (A e C) [min-1] | eixo A: 50, eixo C: 75 (60 *9) | |||
| Unidade ATC | Tipo de cabo da ferramenta | MAS-BT30 | ||
| Tipo de pino de fixação *4 | MAS-P30T-2 | |||
| Capacidade de armazenamento da ferramenta [pcs.] | 14 / 21 / 28 | 100 *12 | ||
| Tamanho máx. da ferramenta [mm (polegada)] | 250 (9.8) | |||
| Diâmetro máx. da ferramenta [mm (polegada)] | 110 (4.3) | Compartimento da torre: 110 (4.3), Reabastecedor de ferramentas: 60 (2.3) / 110 (4.3) (Sem ferramenta adjacente) |
||
| Peso máx. da ferramenta [kg (lbs)]*1 | 3.0 (6.6) [4.0 (8.8) *10] / ferramentas, (peso total da ferramenta: 25 (55.1) para 14 ferramentas, 35 (77.2) para 21 ou 28 ferramentas) |
Compartimento da torre: 3.0 (6.6) [4.0 (8.8) *10] / ferramentas,
(peso total da ferramenta: 35 (77.2)) Reabastecedor de ferramentas: 4.0 (8.8) / ferramentas, (peso total da ferramenta: 50 (110.2)) |
||
| Método de seleção de ferramentas | Método de atalho aleatório | |||
| Tempo de troca da ferramenta *5 | Ferramenta para ferramenta [seg.] | 0.6 / 0.7 (14 ou 21 ferramentas / 28 ferramentas) | 0.7 *13 | |
| Apara para apara [seg.] | 1.3 / 1.4 (14 ou 21 ferramentas / 28 ferramentas) | 1.4 *13 | ||
| Motor elétrico | Motor principal do fuso (10 min/contínuo)[kW] *2 |
Especificações de 12,000min-1 : 10.1/7.0, Especificações de torque alto de 10,000min-1 (opcional) : 12.8/9.2, Especificações de 20,000min-1 (opcional) : 7.4/5.1 |
||
| Motor de alimentação de eixos [kW] | eixo X,Y: 1.0, eixo Z: 2.0, eixo A: 0.9, eixo C: 0.55 | |||
| Fonte de energia | Fornecimento de energia | 200 a 230 VCA ±10%, trifásico, 50/60 Hz ±2% | ||
| Potência (contínua) [kVA] | 10.4 | |||
| Fornecimento de ar | Pressão de ar normal [MPa] | 0.4 - 0.6(valor recomendado : 0.5MPa *6) | ||
| fluxo necessário [L/min] | 52L/min | |||
| Dimensões da máquina | Altura[mm (polegada)] | 2,818 (110.9) | ||
| Espaço necessário no piso *11 [com a porta da unidade deAltura controle aberta] [mm (polegada)] |
1,560 x 2,081 [2,919] (61.4 x 81.9 [114.9]) | 2,050 x 2,081 [2,919] (80.7 x 81.9 [114.9]) | ||
| Peso [kg (lbs)] | 2,650 (5,843) | 2,800 (6,173) | ||
| Precisão*3 | Precisão do posicionamento de eixo bidireciona (ISO230-2:1988) [mm (polegada)] |
eixo X,Y,Z: 0.006-0.020 (0.00024-0.00079) | ||
| (ISO230-2:2014) | eixo A,C : 28 segundos ou menos | |||
| Repetibilidade do posicionamento de eixo bidirecional (ISO230-2:2014) [mm (polegada)] |
eixo X,Y,Z: Inferior a 0.004 (0.00016) /eixo A,C: 16 segundos ou menos | |||
| Acessórios padrão | Manual de instruções (1 conjunto de DVDs), parafusos de nivelamento (4 unidades), placa de nivelamento (4 unidades) | |||
- *1 O peso real da ferramenta varia de acordo com a configuração e o centro de gravidade. Os valores aqui apresentados são meramente indicativos.
- *2 A potência do motor do fuso varia de acordo com a velocidade do fuso.
- *3 Medido em conformidade com as normas ISO e as normas da Brother. Entre em contato com o seu distribuidor local para obter mais detalhes.
- *4 As especificações da Brother aplicam-se aos pinos de tração para CTS.
- *5 Medido em conformidade com as normas JIS B6336-9 e MAS011-1987.
- *6 A pressão de ar normal varia de acordo com as especificações da máquina, os detalhes do programa de usinagem ou o uso de equipamentos periféricos. Defina a pressão acima do valor recomendado.
- *7 Ao utilizar o modo de alta precisão B.
- *8 A máquina precisa estar equipada com um dispositivo de detecção de deslocamento, dependendo do destino. As máquinas equipadas com um dispositivo de detecção de deslocamento têm a sigla “RD” no final do nome do modelo.
- *9 Ao utilizar o modo de alta inércia. É necessário alterar a configuração dos parâmetros.
- *10 É necessário alterar a configuração dos parâmetros. (O tempo de indexação da ferramenta é alterado.)
- *11 O valor não inclui o tanque do fluido de arrefecimento nem.
- *12 Valor do compartimento da torre e do reabastecedor de ferramentas
- *13 Valor do compartimento da torre
| Item | U500Xd2 | U500Xd2-5AX | |
|---|---|---|---|
| Modelo CNC | CNC-D00 | CNC-D00v (DB) | |
| Eixos de controle | 5 eixos (X, Y, Z, A, C) | ||
| Eixos controlados simultaneamente | Posicionamento | 5 eixos (X, Y, Z, A, C) | |
| Interpolação |
Linear : 4 eixos (X, Y, Z, 1 eixo adicionais) Circular : 2 eixos Helicoidal/Cônico : 3 eixos (X, Y, Z) |
Linear: 5 eixos (X, Y, Z, 2 eixos adicionais) Circular: 2 eixos Helicoidal/Cônico: 4 eixos (3 eixos lineares + 1 eixos adicionais, 2 eixos lineares + 2 eixos adicionais) |
|
| Menor incremento de entrada | 0.001mm, 0.0001 polegada, 0.001 deg. 0.0001mm, 0.00001 polegada, 0.0001 grau (opcional) |
0.0001 mm, 0.00001 polegada, 0.0001 grau | |
| Dimensão máxima programável | ±999999.999mm, ±99999.9999 polegada ±999999.9999mm, ±99999.99999 polegada (opcional) |
±999999.9999 mm, ±99999.99999 polegada | |
| Exibição | Tela LCD colorida sensível ao toque de 15 polegadas | ||
| Capacidade de memória | 500 Mbytes, 3 Gbytes (opcional) (Capacidade total do programa e do banco de dados) |
3 Gbytes (Capacidade total do programa e do banco de dados) |
|
| Comunicação externa | Interface de memória USB, Ethernet, RS232C (opcional) | ||
| Número de programas registráveis | 4,000 (Capacidade total do programa e do banco de dados) | ||
| Composição do programa | Linguagem NC, linguagem de conversação (alterada por parâmetro) Conversão do programa de linguagem de conversação para o programa de linguagem NC disponível * Apenas a linguagem NC está disponível no U500Xd2-100T. Linguagem de conversação não disponível |
Linguagem NC * Linguagem de conversação não disponível |
|
- * “Eixos de controle” e “Eixos controlados simultaneamente” indicam o número máximo de eixos, que irá variar dependendo do destino da remessa ou das especificações da máquina.
- * Ethernet é uma marca registrada da Xerox Corporation nos Estados Unidos.
| Operação | Execução a seco Trava da máquina Reinício do programa Substituição transversal rápida Avanço da alimentação de corte Edição de fundo Captura de tela Nível de operação Tecla de sinal de entrada externa Teclas de atalho < opcional > |
|
|---|---|---|
| Programação | Absoluto/Incremental Polegadas / Métrico Configuração do sistema de coordenadas Aresta C / Aresta R Transformação rotacional Rosqueamento sincronizado Subprograma Exibição gráfica |
|
| Medição | Medição automática da peça *1 Medição do tamanho da ferramenta |
|
| Alta velocidade e alta precisão | Ajuste dos parâmetros de usinagem Modo de alta precisão AIII Modo de alta precisão BI (Previsão para 160 blocos) Compensação de folga Controle do ponto central da ferramenta *3 (Previsão para 1,000 blocos) < opcional > |
|
| Monitoramento | Monitoramento da carga de usinagem Monitoramento da ferramenta ATC Previsão de sobrecarga Exibição da forma de onda / Saída da forma de onda para cartão de memória Compensação automática de distorção térmica (eixos X, Y e Z) Exibição do desempenho da produção Vida útil da ferramenta / Ferramenta sobressalente Função de detecção de cavacos presos |
|
| Manutenção | Função de retorno da rosca Registro de estado Registro de alarme Registro de operação Aviso de manutenção Medição da resistência do isolamento do motor Filtro de lavagem da ferramentas com detecção de obstrução do filtro Codificador sem bateria Teste de carga do freio |
|
| Automático / Rede | Computador remoto OPC UA Notificação automática PLC integrado (LD/ST/FBD) < opcional > |
|
| Economia de energia | Desligamento automático Modo de espera Desativação automática do fluido de arrefecimento Desativação automática da luz de trabalho Atraso no desligamento da chuva cavacos Operação de economia de energia da chuva de cavacos Modo de economia de energia |
|
| Aplicativos de suporte | Ajuste dos parâmetros da máquina Ferramenta ATC Vida útil da ferramenta Exibição da forma de onda Desempenho de produção Economia de energia/Consumo de energia Suporte de recuperação Inspeção PLC Suporte à usinagem sem de aquecimento Painel de controle do software |
|
| Acessórios | Visualizador de arquivos Notebook Calculadora Atalho de registro Exibição desativada |
|
| Funções limitadas à linguagem NC | Programação do menu Sistema de coordenadas local Sistema de coordenadas expandido da peça Posicionamento unidirecional Alimentação do tempo de inversão Entrada programável de dados Compensação do tamanho da ferramenta Compensação do cortador Escala Imagem espelhada Chamada de subprograma externo Macro Operação de fita / Operação de carregamento de FTP Função Ignorar múltipla < opcional > |
|
| Funções limitadas à linguagem de conversação *5 | Programa de operação Programa de agendamento Seleção automática de ferramenta Configuração da condição de corte automático Definição da compensação de tamanho automático da ferramenta Definição da compensação do cortador automático Cálculo automático de números desconhecidos inseridos Controle da sequência de usinagem |
|
- *1 Para o instrumento de medição, selecione uma sonda de contato opcional ou forneça uma você mesmo.
- *2 Quando o comando submicrônico é usado, a mudança para o programa de linguagem de conversação é desativada.
- *3 Disponível apenas no modelo U500Xd2-5AX.
- *4 Padrão no U500Xd2-5AX.
- *5 Linguagem de conversação não disponível nos modelos U500Xd2-5AX and U500Xd2-100T.

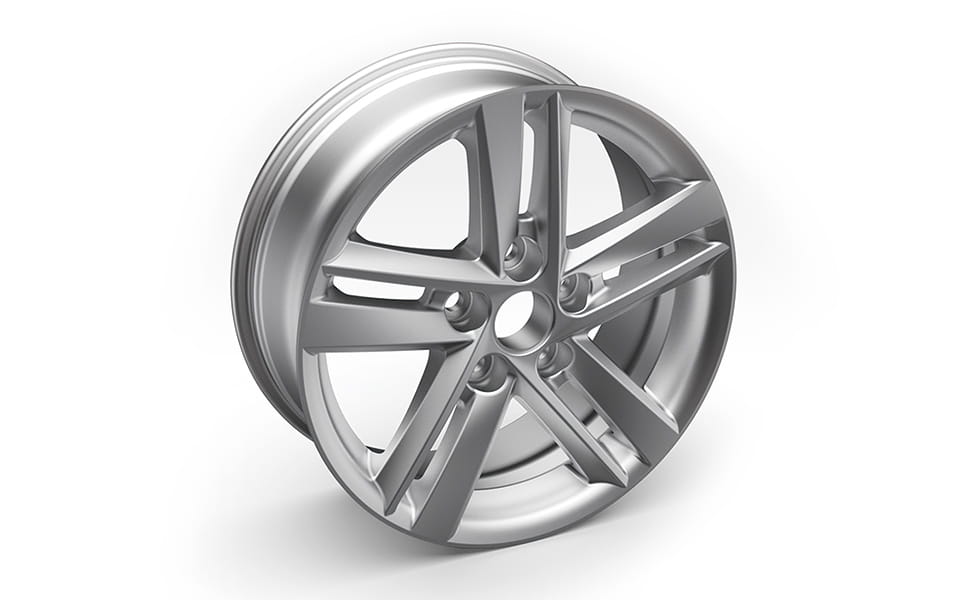

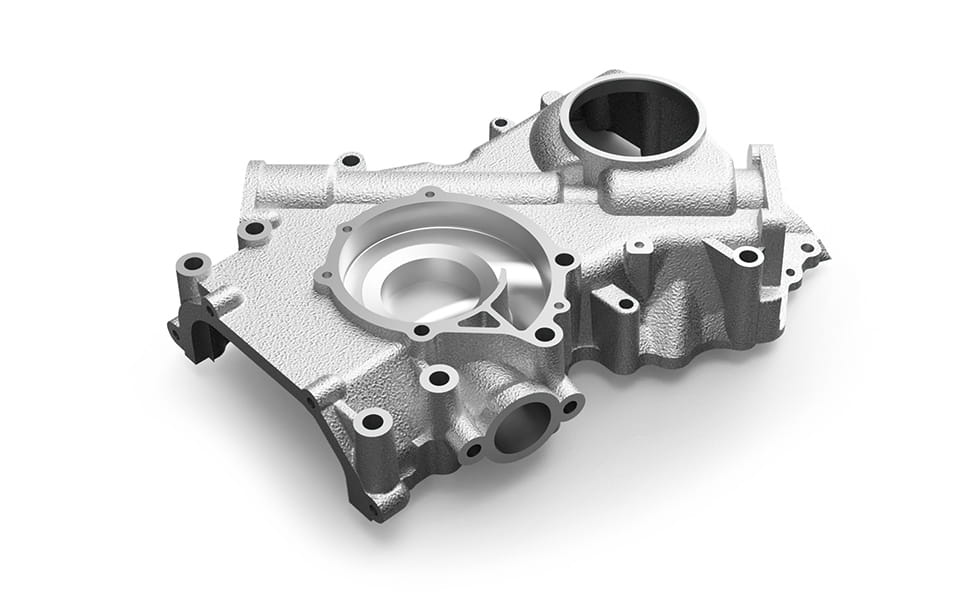

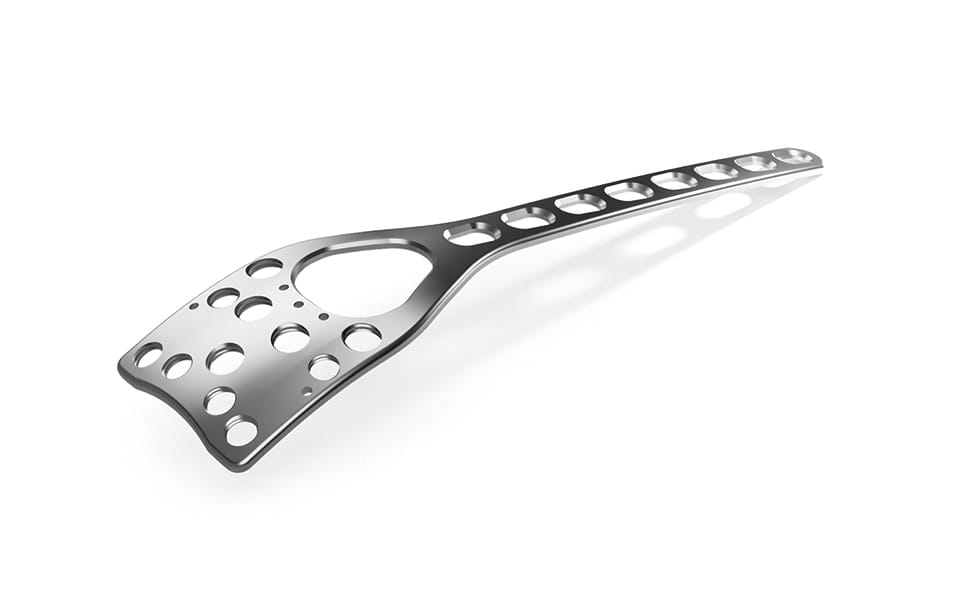

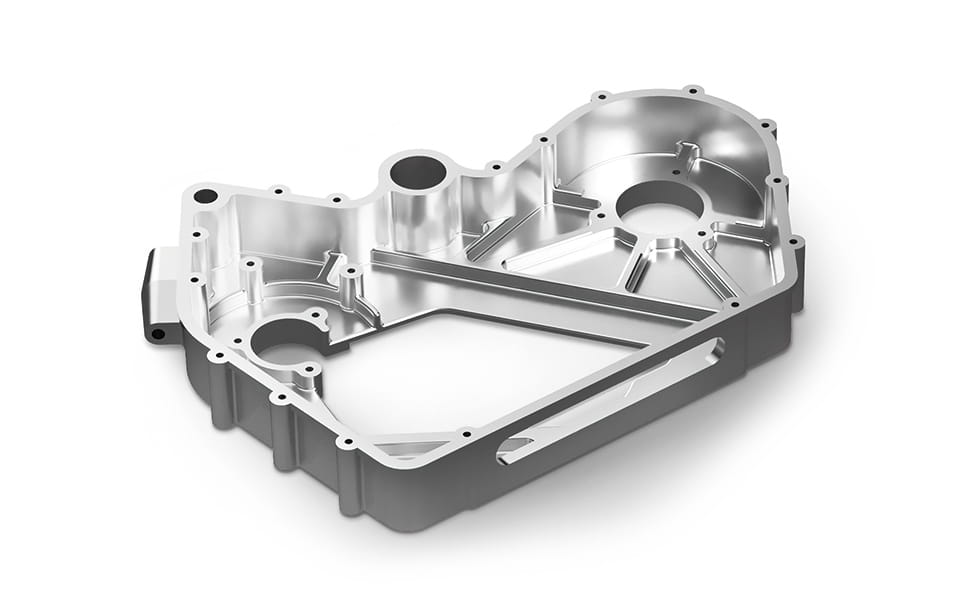

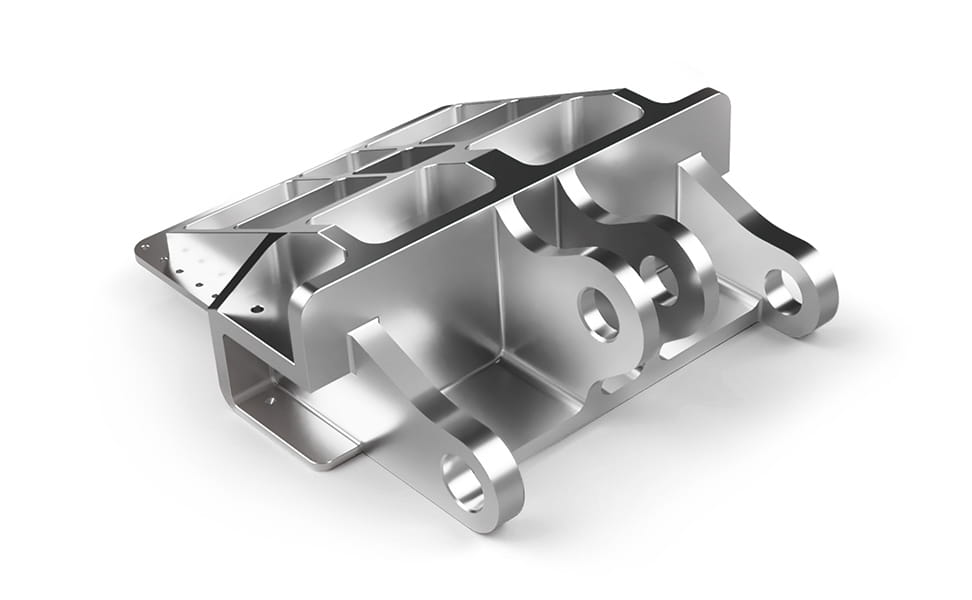

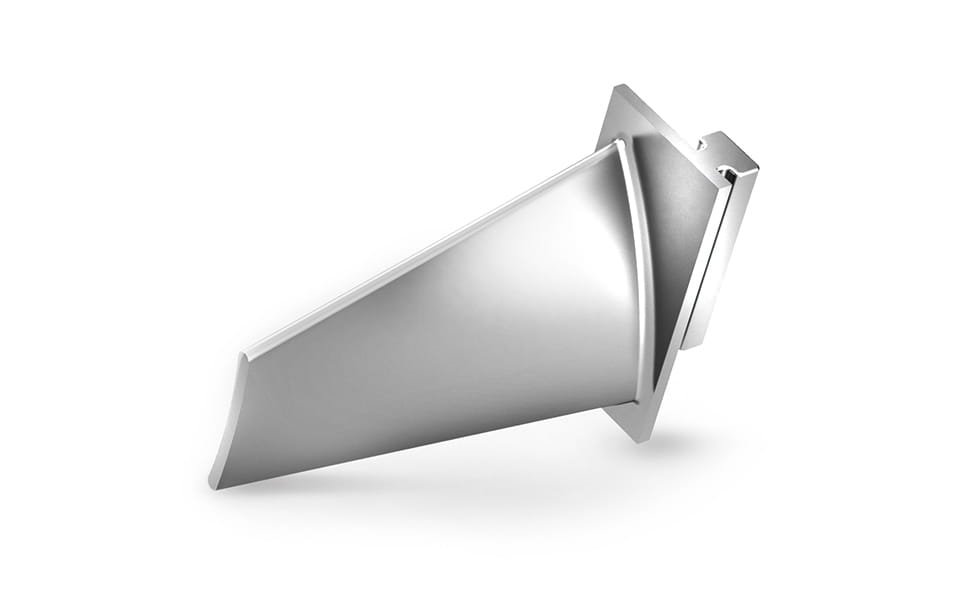

Exemplo
Suporte
Informações de suporte
