SPEEDIO F600X1

Centro compacto de usinagem Alta rigidez

Compartimento para 14 ferramentas
Compartimento para 22 ferramentas

Deslocamentos [mm (polegada)]: X: 600(23.6) Y: 400(15.7) Z: 350(13.7)
Velocidade máx. do fuso (min^-1): 10,000 torque alto
Capacidade de armazenamento da ferramenta (pcs.): 14/ 22

O novo modelo SPEEDIO apresenta alta capacidade de usinagem e usinagem estável.

Informações

Estrutura da máquina altamente rígida

A estrutura da máquina foi analisada desde os seus princípios básicos, utilizando técnicas de análise estrutural. A utilização de componentes otimizados permitiu que a máquina apresentasse a maior rigidez da Série SPEEDIO..

Estrutura da máquina
A maior rigidez já alcançada foi obtida movendo a mesa apenas no eixo Y e utilizando o movimento da coluna para os eixos X e Z, além de reduzir a projeção da cabeça do fuso.
Fuso altamente rígido
Rolamentos de fuso maiores do que os de outros modelos são usados para melhorar a rigidez do fuso.
Guia altamente rígida
Guias maiores são utilizadas para melhorar a rigidez de cada eixo.

Ampla faixa de estabilidade

A minimização da vibração possibilita a definição de uma grande variedade de condições de usinagem, permitindo a usinagem em condições mais exigentes. Isso leva a uma redução no tempo de usinagem.

As capacidades de usinagem de mais alto nível da SPEEDIO

A quantidade de cortes aumentou significativamente.
• Exemplo de usinagem: fresadora de extremidade ø16, Peça: aço carbono

Motor de fuso de alta potência

O motor de maior torque da classe superior entre os motores de fuso usados em máquinas de fuso nº 30 é um item de série.

Característica do motor do fuso

Torque máx. (momentâneo) : 92Nm
Potência máx.: 26.2kW

ATC sem parada

A troca de ferramentas mais rápida foi alcançada otimizando e aumentando a velocidade de partida/parada do fuso, de subida/descida do eixo Z e de operação do compartimento.

Compartimento para 22 ferramentas

Tempe entre ferramentas： 0.8s
Apara para apara： 1.7s

Compartimento para 14 ferramentas

Ferramenta para ferramenta： 0.7s
Apara para apara: 1.6s

Tamanho da mesa e capacidade de carregamento

Dimensões e capacidade de carga equivalentes aos modelos de alta qualidade.

Deslocamentos: X 600mm Y 400mm
Tamanho da área de trabalho: X：800mm Y：400mm
Capacidade máx. de carregamento: 500kg

*O parâmetro deve ser alterado.

Rigidez da mesa aprimorada

Como a estrutura abaixo da mesa foi simplificada devido à configuração dos eixos, a espessura da mesa foi aumentada para melhorar a rigidez. A capacidade máxima de carga atingida foi de 500 kg, e a deformação da mesa foi minimizada.

Alta confiabilidade

O desempenho de descarga de cavacos foi aprimorado juntamente com a expansão da área de usinagem. Além disso, a máquina está equipada com diversas funções, como lavagem de ferramentas de assistência pneumática, para melhorar a confiabilidade.

Tampa telescópica em forma de telhado

Tampas telescópicas em forma de telhado são utilizadas nos eixos X e Y para descarregar os cavacos rapidamente.

Broca de cavacos (opção)

Além do baixo consumo de energia e ar, a máquina está equipada com um sistema de regeneração de energia e diversas funções de economia de energia, alcançando um alto desempenho ambiental.

Unidade NC

Equipado com funções de monitoramento de ferramentas

Monitoramento ATC
Modo BII de alta precisão (leitura antecipada de 200 blocos)
Função de medição da resistência de isolamento do motor
Saída de forma de onda para cartão de memória
Funções PLC

Alto desempenho ambiental

Além do baixo consumo de energia e ar, a máquina está equipada com um sistema de regeneração de energia e diversas funções de economia de energia, alcançando um alto desempenho ambiental.

Especificação do produto

F600X1

Velocidade máx. do fuso [mín⁻¹]

10,000 torque alto

Deslocamentos [mm (polegada)]

X: 600 Y: 400 Z: 350

Capacidade de armazenamento da ferramenta [pcs.]

14/ 22

Taxa de avanço rápido(área XYZ) [mm/min (polegada/min)]

50 x 50 x 50

Espaço necessário no piso [mm (polegada)]

1,800 x 2,465 [3,162] (70.9 x 97.0 [124.5])

Fuso de contato duplo BT (BIG-PLUS)

opcional

Fluido de arrefecimento através do fuso(CTS)

opcional

Especificações da máquina

item			F600X1 ^*9
Unidade CNC			CNC-C00
Deslocamentos	eixo X [mm (polegada)]		600 (23.6)
	eixo Y [mm (polegada)]		400 (15.7)
	eixo Z [mm (polegada)]		350 (13.7)
	Distância entre a parte superior da mesa e a extremidade da ponta do fuso [mm (polegada)]		200 - 550 (7.8 - 21.6)
Mesa	tamanho da área de trabalho [mm (polegada)]		800 x 400 (31.4 x 15.7)
Mesa	Capacidade máxima de carga (carga uniforme) [kg (lbs)]		400[881] (500[1,102])^*6
Fuso	Velocidade do fuso [min^-1]		Especificações de torque alto de 10,000min^-1 : 1 - 10,000
	Velocidade durante o rosqueamento [min^-1]		MAX. 6,000
	Furo cônico		7/24 cônico nº 30
	Sistema de contato duplo BT (BIG-PLUS)		opcional
	Fluido de arrefecimento através do fuso (CTS)		opcional
Taxa de alimentação	Taxa de avanço rápido (área XYZ) [m/min (polegada/min)]		50 x 50 x 50 (1,969 x 1,969 x 1,969)
Taxa de alimentação	Taxa de alimentação de corte [mm/min (polegada/min)]		X, Y, Z : 1 - 30,000 (0.04 - 1,181)^*7
Unidade ATC	Tipo de cabo da ferramenta		MAS-BT30
	Tipo de pino de fixação ^*4		MAS-P30T-2
	Capacidade de armazenamento da ferramenta [pcs.]		14/22
	Tamanho máx. da ferramenta [mm (polegada)]		250 (9.8)
	Diâmetro máx. da ferramenta [mm (polegada)]		110（4.3）/ 125（4.9） Sem ferramenta adjacente
	Peso máx. da ferramenta [kg (lbs)]^*1		3.0 (6.6) (peso total da ferramenta : 25 (55.1) para 14 ferramentas, 40 (88.1) para 22 ferramentas)
	Método de seleção de ferramentas		Método de atalho aleatório
	Tempo de troca da ferramenta^*5		Ferramenta para ferramenta : 0.7seg. (14 ferramentas), 0.8seg. (22 ferramentas) Apara para apara : 1.6seg. (14 ferramentas), 1.7seg. (22 ferramentas)
Motor elétrico	Motor principal do fuso (10 min/contínuo) [kW]^*2		Especificações de torque alto de 10,000min^-1 : 12.8/9.2
Motor elétrico	Motor de alimentação de eixos [kW]		X,Y : 1.0 Z : 1.8
Fonte de energia	Fornecimento de energia		200 a 230 VCA ±10%, trifásico, 50/60 Hz ±2%/td>
	Potência (contínua) [kVA]		Especificações de torque alto de 10,000min^-1 : 10.4
	Fornecimento de ar	Pressão de ar normal [MPa]	0.4 - 0.6 (valor recomendado : 0.5MPa)^*8
	Fornecimento de ar	fluxo necessário [L/min]	45
Dimensões da máquina	Altura [mm (polegada)]		2,750 (108.2)
	Espaço necessário no piso (com a porta da unidade de controle aberta) [mm (polegada)]		1,800 x 2,465 [3,162] (70.9 x 97.0 [124.5])
	Peso (incluindo unidade de controle, tampa da máquina) [kg (lbs)]		3,600 (7,937)
Precisão^*3	Precisão do posicionamento de eixo bidireciona (ISO230-2:1988） [mm (polegada)]		eixo X,Y,Z: 0.006-0.020 (0.00024-0.00079)
Precisão^*3	Repetibilidade do posicionamento de eixo bidirecional (ISO230-2:2014） [mm (polegada)]		eixo X,Y,Z: Inferior a 0.004 (0.00016)
Porta dianteira			2 portas
Acessórios padrão			Manual de instruções (1 conjunto de DVDs), parafusos de nivelamento (4 unidades), placa de nivelamento (4 unidades), Tampa da máquina (porta manual)

*1 O peso real da ferramenta varia de acordo com a configuração e o centro de gravidade. Os valores aqui apresentados são meramente indicativos.
*2 A potência do motor do fuso varia de acordo com a velocidade do fuso.
*3 Medido em conformidade com as normas ISO e as normas da Brother. Entre em contato com o seu distribuidor local para obter mais detalhes.
*4 As especificações da Brother aplicam-se aos pinos de tração para CTS.
*5 Medido em conformidade com as normas JIS B6336-9 e MAS011-1987.
*6 Acceleration must be adjusted for Y axis.
*7 Ao utilizar o modo de alta precisão B (Quando não estiver em uso, a velocidade de operação é de 1 a 10.000 mm/min para os eixos X/Y e de 1 a 20.000 mm/min para o eixo Z.).
*8 A pressão de ar normal varia de acordo com as especificações da máquina, os detalhes do programa de usinagem ou o uso de equipamentos periféricos. Defina a pressão acima do valor recomendado.
*9 A máquina precisa estar equipada com um dispositivo de detecção de deslocamento, dependendo do destino. As máquinas equipadas com um dispositivo de detecção de deslocamento têm a sigla “RD” no final do nome do modelo.

Especificações da Unidade NC

Modelo CNC		CNC-C00
Eixos de controle		5 eixos (X, Y, Z, eixos adicionais)
Eixos controlados simultaneamente	Posicionamento	5 eixos (X, Y, Z, A, B)
Eixos controlados simultaneamente	Interpolação	Linear: 4 eixos (X, Y, Z, um eixo adicional) Circular: 2 eixos Helicoidal / cônico: 3 eixos (X, Y, Z)
Menor incremento de entrada		0,001 mm, 0,0001 polegada, 0,001 grau
Dimensão máxima programável		±9999,999 mm, ±999,9999 polegadas
Display		LCD colorido de 12,1 polegadas
Capacidade de memória		Aprox. 100 Mbytes (Capacidade total do programa e banco de dados)
Comunicação externa		Interface de memória USB, Ethernet, RS232C (Opcional)
Número de programas registráveis		4.000 (Capacidade total do programa e banco de dados)
Formato de programa		Linguagem NC, conversação (alterado por parâmetro), conversão de programa de conversação para programa de linguagem NC disponível
Funções NC padrão		Absoluto / incremental Polegada / métrico Canto C / Canto R Transformação rotacional Rosqueamento sincronizado Configuração do sistema de coordenadas Teste a seco Reiniciar Compensação de folga Substituição de avanço rápido Substituição de avanço de corte Histórico de alarmes (1.000 itens) Log de status Bloqueio da máquina Controle remoto do computador PLC embutido Medição da resistência de isolamento do motor Log de operação Monitoramento de ferramenta Captura de tela Saída de forma de onda para cartão de memória Notificação automática Modo de alta precisão AⅢ Medição do comprimento da ferramenta Gestão da vida útil da ferramenta / ferramenta reserva Edição em segundo plano Exibição gráfica Subprograma Interpolação helicoidal / cônica Filtro de lavagem de ferramenta com detecção de entupimento Desligamento automático (função de economia de energia) Modo de espera do servomotor desligado (função de economia de energia) Delay para desligamento do chuveiro de cavacos Desligamento automático do líquido de refrigeração (função de economia de energia) Desligamento automático da luz de trabalho (função de economia de energia) Sistema de compensação de expansão térmicaⅡ (eixos X, Y, Z) Função de retorno de rosqueamento Medição automática da peça ^*1 Exibição de forma de onda Nível de operação Tecla de sinal de entrada externa Modo de alta precisão BⅠ (look-ahead 40 blocos) (NC) Sistema expandido de coordenadas da peça Escala Imagem espelhada Programação por menu Entrada de dados programável Compensação de programa Compensação de comprimento de ferramenta Compensação de cortador Função macro Sistema local de coordenadas Posicionamento unidirecional Operação em modo fita (Conversação) Programa de operação Programa de agendamento Seleção automática de ferramenta Configuração automática das condições de corte Configuração automática da compensação de comprimento de ferramenta Configuração automática da compensação de cortador Cálculo automático de entrada de número desconhecido Controle da ordem de usinagem
Funções NC opcionais		Expansão de memória (aprox. 500 Mbytes) Modo de alta precisão BⅡ (look-ahead 200 blocos, deslocamento de caminho suave) Substituição do spindle (NC) Comando submicron ^2 Macro tipo interrupção Offset de fixação rotativa Processamento de alta velocidade ^3 Configuração de coordenadas de característica

*1 Quando o comando submicrônico é usado, a mudança para o programa de linguagem de conversação é desativada.
*2 Quando o comando submicrônico é usado, a mudança para o programa de linguagem de conversação é desativada.
*3 Minute block processing time can be changed. As there are some restrictions, please contact your local distributor for details.

* “Eixos de controle” e “Eixos controlados simultaneamente” indicam o número máximo de eixos, que irá variar dependendo do destino da remessa ou das especificações da máquina.
* Ethernet é uma marca registrada da Xerox Corporation nos Estados Unidos.
* As funções listadas em (NC) e (Conversação) estão disponíveis apenas para programas NC e programas de conversação, respectivamente.

For options, please contact us.

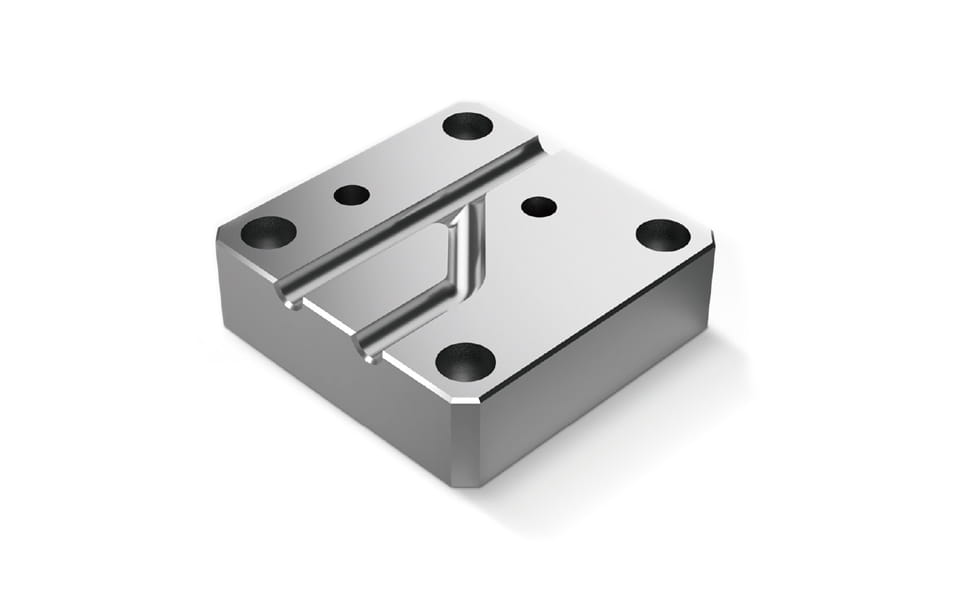

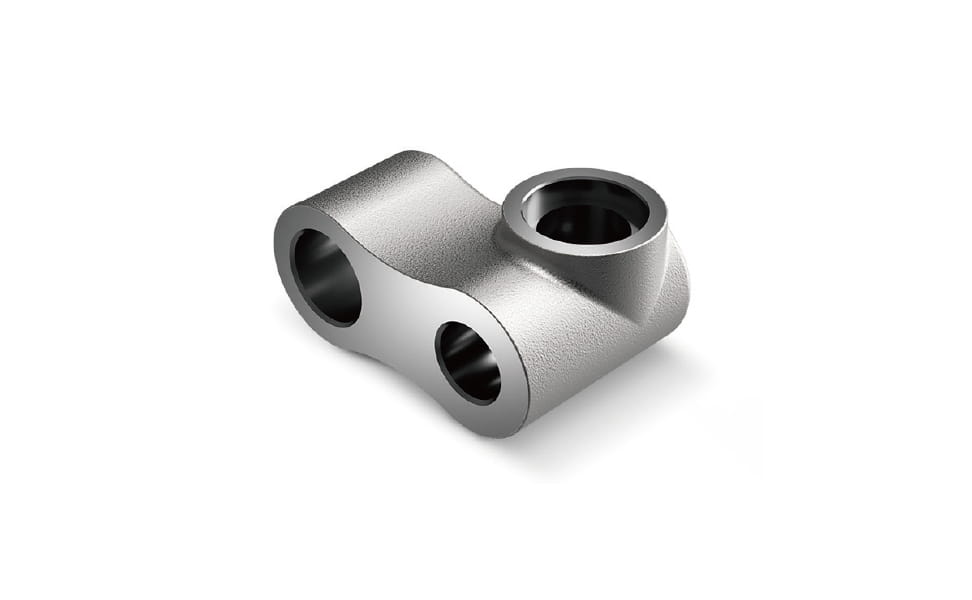

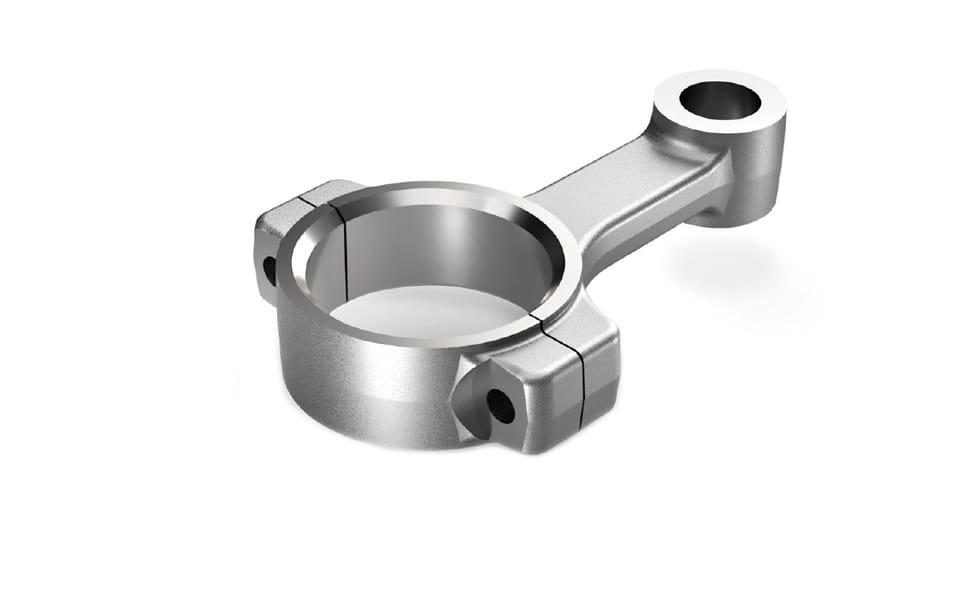

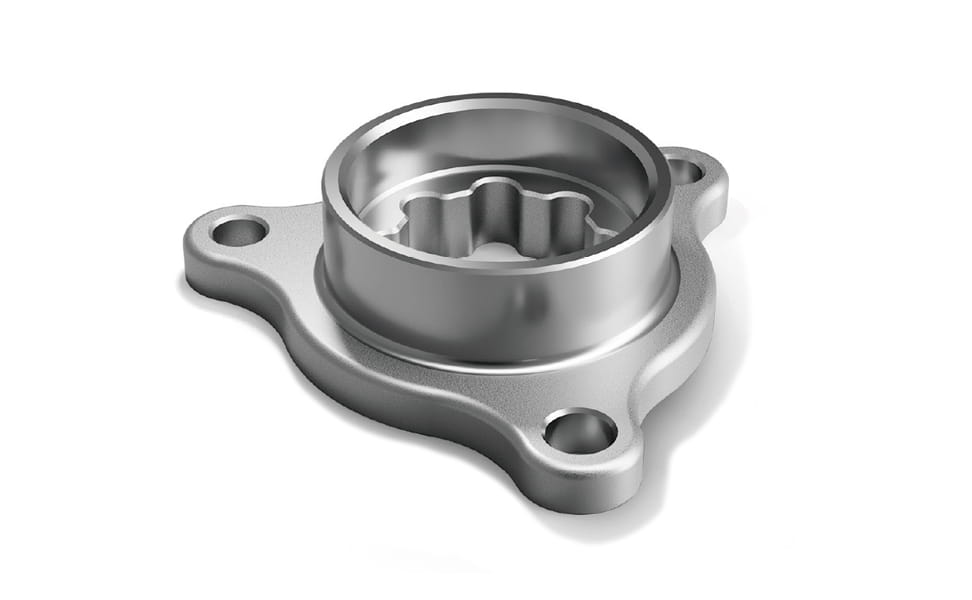

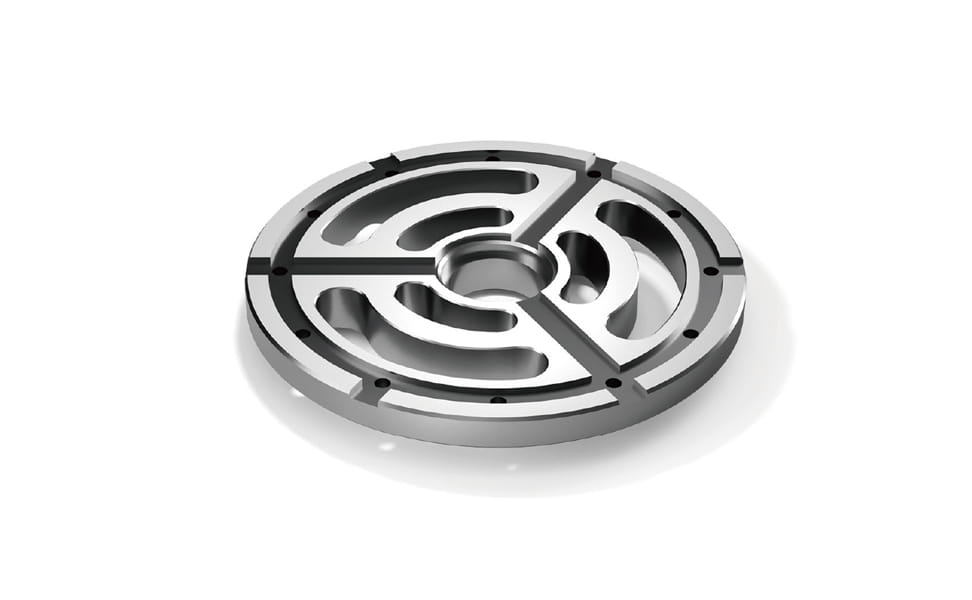

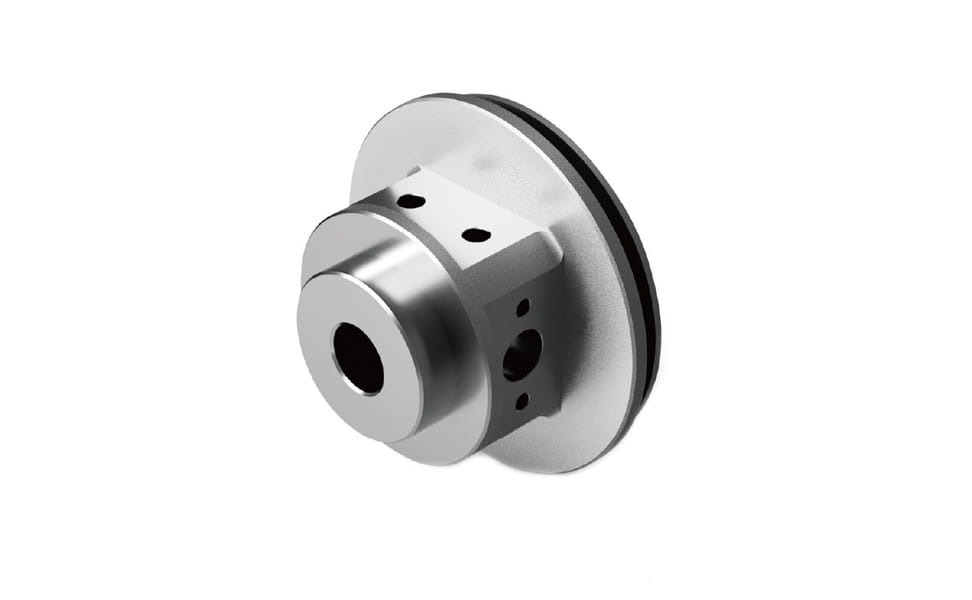

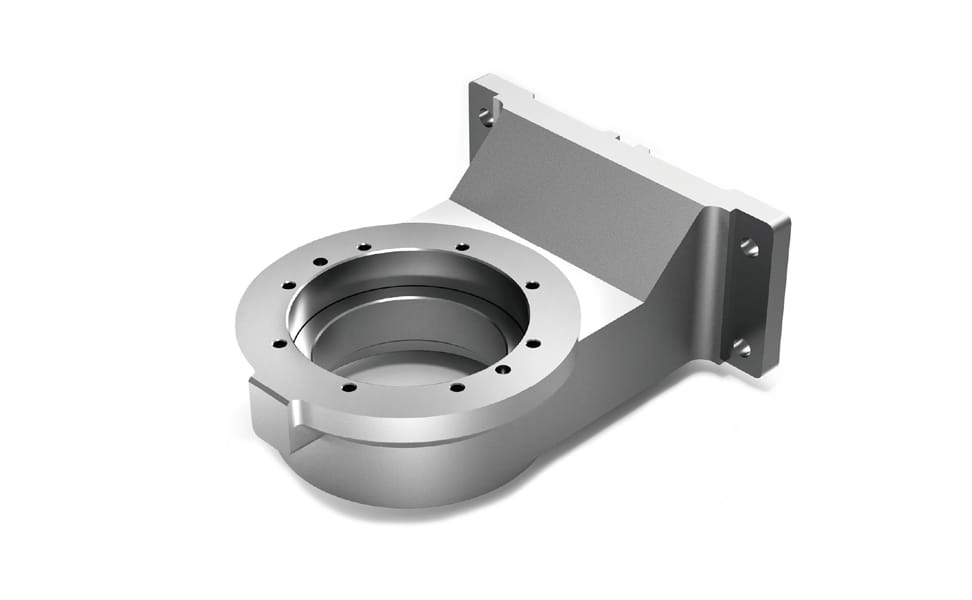

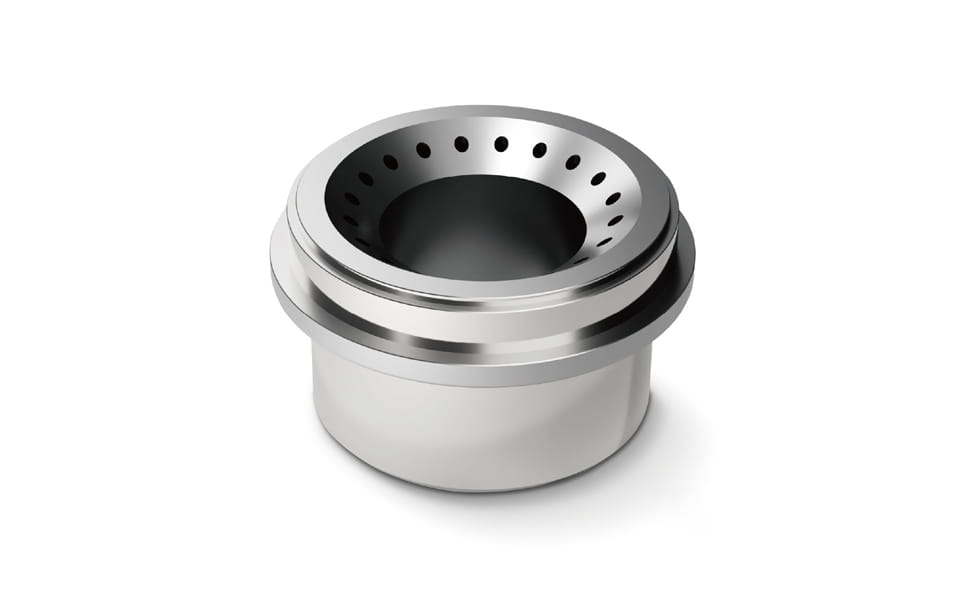

Automóvel
