Hiệu quả đáng tin cậy Tốc độ vượt trộiVận hành ổn địnhTiết kiệm năng lượng

Mọi thao tác gia công
đều được thực hiện ở tốc độ cao,
giúp rút ngắn thời gian chu kỳ.
Việc gia công ở tốc độ cao
vẫn được đảm bảo ngay cả khi
sử dụng dụng cụ cắt lớn và nặng.

Nhờ hệ thống điều khiển NC do Brother tự phát triển
(tích hợp đồng bộ giữa máy và bộ điều khiển),
hiệu suất máy được khai thác tối đa và toàn bộ quá trình gia công
luôn được vận hành ở tốc độ cao.
Bên cạnh đó, việc tối ưu gia tốc/giảm tốc trục chính và tối ưu hoạt động của ổ chứa dao cho phép máy thay dao nhanh chóng.
SPEEDIO vẫn duy trì tốc độ thay dao nhanh ngay cả khi sử dụng dao nặng.

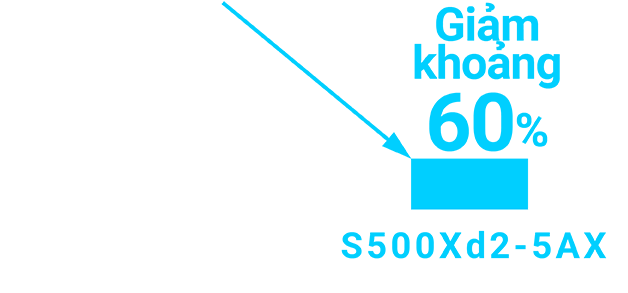

• ■Thời gian chu kỳ (giây)



  *Đây là ví dụ về vỏ biến tần được gia công bằng SPEEDIO.

• ■Điều kiện tính toán

  Chương trình gia công

  Vỏ biến tần

  ■Các công đoạn gia công chính

  Phay mặt

  Dao phay mặt D50 và các loại khác

  Khoan

  Mũi khoan D4.0 và các loại khác

  Phay

  Dao phay ngón D20 và các loại khác

  Taro

  Mũi taro M5 x 0.8 và các loại khác

  ■Hình ảnh chi tiết gia công

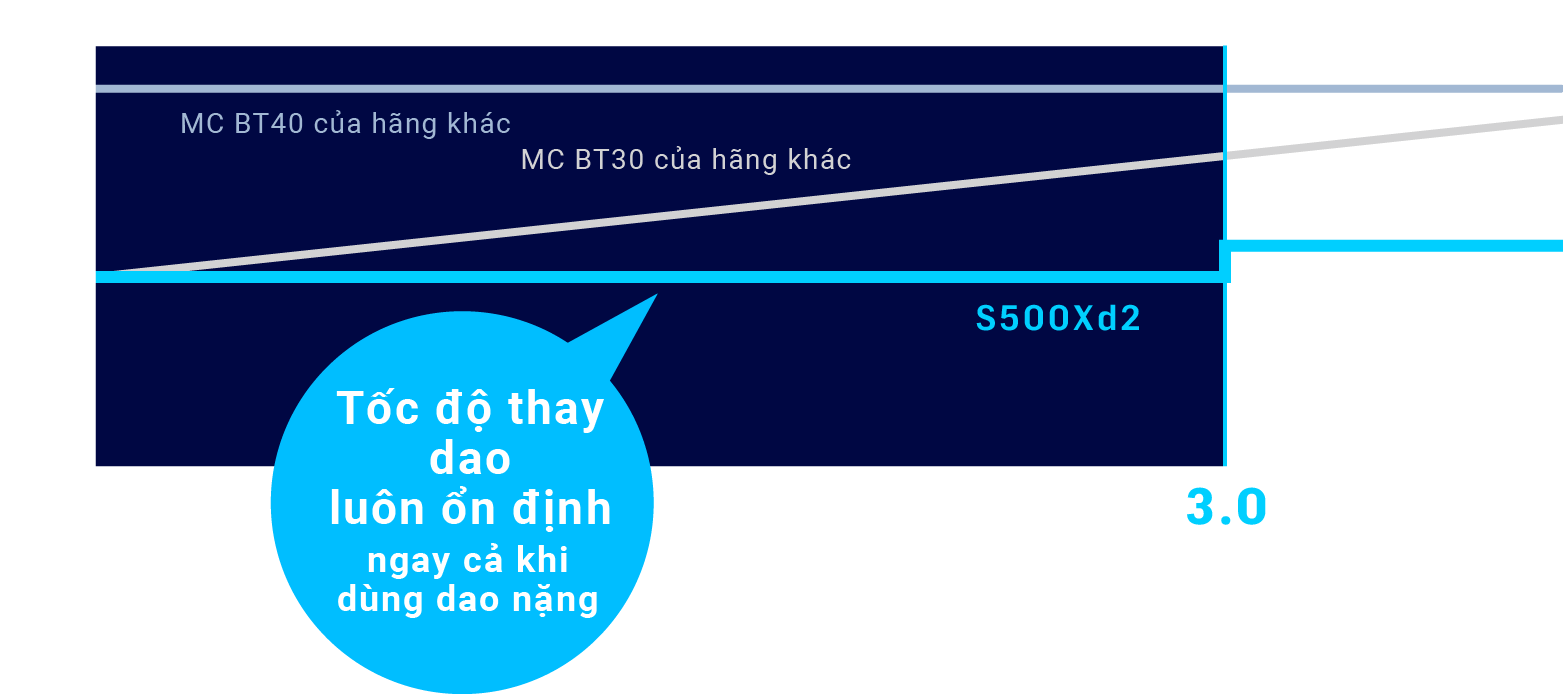

Thời gian thay dao (Tool-to-Tool) vẫn được duy trì ổn định ngay cả khi sử dụng dao cắt lớn và nặng

•

  *Biểu đồ này
  chỉ mang tính minh họa.

•

  Thay dao tốc độ cao,
  ngay cả với dao bậc 3 kg

Được trang bị tính năng
phát hiện kẹt phoi tự động,
sau đó làm sạch phoi
và thực hiện lại thao tác gia công,
SPEEDIO S series giúp giảm thiểu
lỗi gia công và
đảm bảo hoạt động sản xuất luôn ổn định.

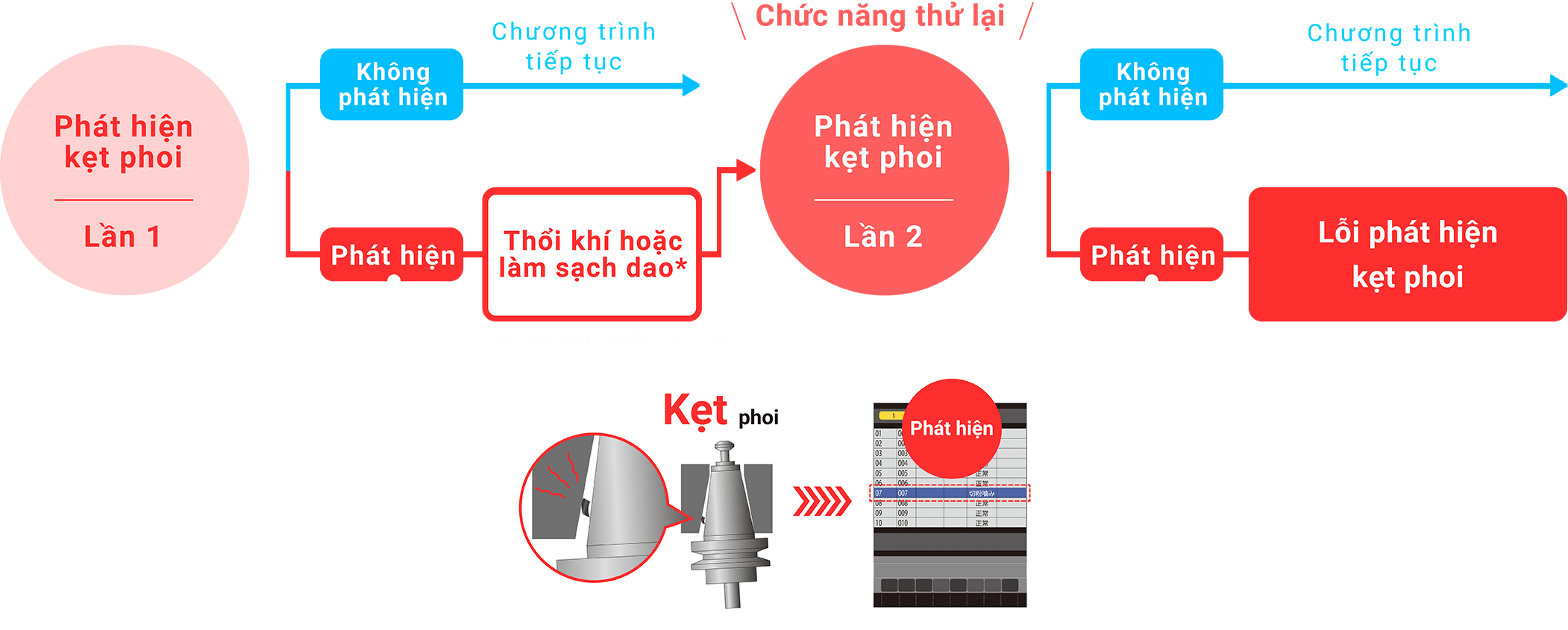

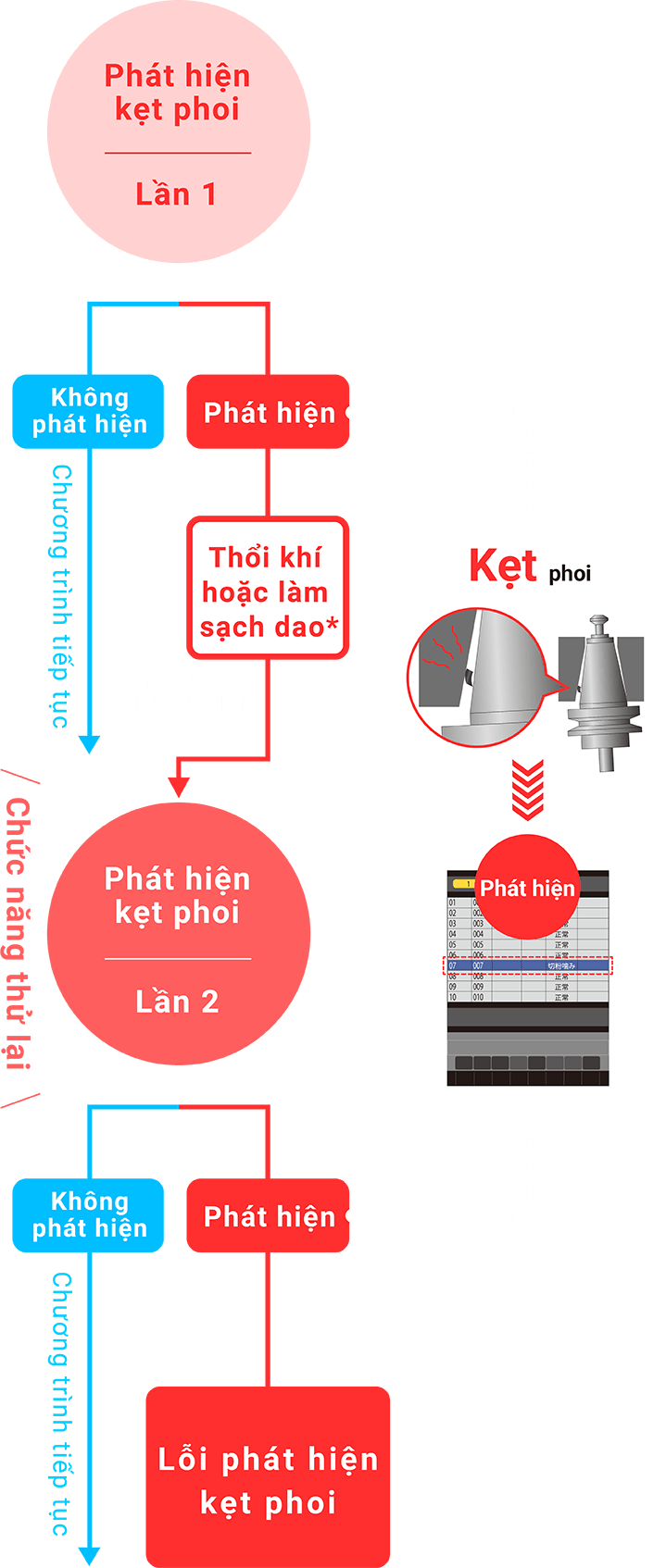

SPEEDIO S series được trang bị tiêu chuẩn chức năng phát hiện kẹt phoi.
Hệ thống sẽ phát hiện phoi bị kẹt giữa trục chính và holder dao trong quá trình thay dao tự động, qua đó ngăn ngừa các lỗi gia công.
Ngoài ra, máy còn tự động làm sạch và thực hiện lại thao tác gia công, giúp hạn chế việc dừng máy, gây gián đoạn sản xuất.

Giảm đáng kể chi phí vận hành nhờ tiết kiệm năng lượng với công nghệ SPEEDIO Blue.

Mức tiêu thụ điện năng được giảm thiểu nhờ áp dụng hệ thống tái tạo năng lượng cùng động cơ trục chính hiệu suất cao.
Ngoài ra, lượng khí nén tiêu thụ cũng được giảm nhờ tối ưu hóa các chức năng sử dụng khí.
Nhờ đó, chi phí vận hành được cắt giảm, đồng thời góp phần hướng tới sản xuất thân thiện với môi trường.

Mức tiêu thụ điện năng thấp,
hiệu suất tiết kiệm năng lượng cao

So với các máy BT30 của các hãng khác, S500Xd2 giúp giảm 30% điện năng và 70% lượng khí nén tiêu thụ. Tổng mức tiêu thụ năng lượng giảm tới 46%.

*1 Giá trị khi khí nén được quy đổi thành điện năng
*Đây là ví dụ về vỏ biến tần được gia công bằng SPEEDIO.

Cắt giảm chi phí vận hành và tạo ra lợi nhuận

Mức tiêu thụ năng lượng có thể giảm nhờ áp dụng thiết bị hiệu suất cao, giúp giảm chi phí vận hành.

■Sản lượng mỗi ngày: 200 cái

		So với MC BT30 của hãng khác	So với MC BT40 của hãng khác

So với MC BT30 của hãng khác	So với MC BT40 của hãng khác

Mức tiêu thụ điện năng hàng năm	1.430 kWh	2.635 kWh	12.970 kWh

-1.205 kWh

-11.540 kWh

Chi phí điện năng hàng năm	202 USD	372 USD	1.829 USD

-170 USD

-1.627 USD

Số giờ vận hành hàng năm	1.920 giờ	2.240 giờ	3.787 giờ

-320 giờ

-1.867 giờ

* Ví dụ này minh họa trường hợp gia công vỏ biến tần bằng SPEEDIO.
* Tính toán mô phỏng dựa trên giá điện của Nhật Bản. * 1 USD = 156 yên

• ■Điều kiện gia công

  Chương trình gia công

  Vỏ biến tần

  ■Các công đoạn gia công chính

  Phay mặt

  Dao phay mặt D50 và các loại khác

  Khoan

  Mũi khoan D4.0 và các loại khác

  Phay

  Dao phay ngón D20 và các loại khác

  Taro

  Mũi taro M5 x 0.8 và các loại khác

• ■Điều kiện tính toán

  Số ngày vận hành
  mỗi tháng

  20 ngày

  Thời gian chu kỳ

  Thời gian chu kỳ thiết bị
  (giá trị đo được)
  Tháo/lắp phôi
  (30 giây)

  Chi phí điện năng
  hàng năm

  Dự kiến 22 yên mỗi kWh

  ■Hình ảnh chi tiết gia công
