SPEEDIO W1000Xd1
Trung tâm Gia công Nhỏ gọn Hành trình Rộng
- Hành trình [mm (inch)]: X: 1000 (39,4) Y: 500 (19,7) Z: 300 (11,8)
- Tốc độ trục chính tối đa (min-1): 12.000/ (Tùy chọn) 16.000/ (Tùy chọn) mô-men xoắn cao 10.000
- Khả năng chứa dao (cái): 14/ 21
[ Trung tâm gia công đứng nhỏ gọn BT30 ]
Mẫu máy rộng cung cấp vùng gia công lớn nhất
trong số các máy BT30
Hỗ trợ gia công nhiều chi tiết và phôi lớn
Thông Tin
Tổng Quan
Có thể vận hành trực quan với các ứng dụng hỗ trợ mới và màn hình cảm ứng dọc.
Các chức năng liên quan được nhóm theo mục đích, chẳng hạn như thiết lập và gia công, mang lại hiệu quả vận hành.
Trạng thái sản xuất và vận hành được trực quan hóa, cho phép nắm bắt nhanh hơn.
Bộ điều khiển NC mới cải thiện hơn nữa hiệu quả công việc nhằm theo đuổi năng suất cao hơn.
Đã tạo một màn hình chính mới đóng vai trò là điểm bắt đầu của tất cả các hoạt động.
Các thông tin hữu ích như bộ đếm phôi và tuổi thọ dao sẽ được hiển thị trong quá trình sản xuất hàng loạt. Các màn hình ứng dụng hỗ trợ mới hoặc màn hình thông thường được mở từ đây.
Vùng gia công rộng có thể đáp ứng các nhu cầu thay đổi liên tục tại xưởng, chẳng hạn như gia công phôi lớn, gia công nhiều chi tiết nhỏ trong nhiều giờ, sản xuất đa dạng số lượng nhỏ với nhiều đồ gá được đặt cạnh nhau, giúp tăng cường tính linh hoạt cho toàn nhà máy.
Hành trình trục X/Y rộng rãi và sức tải đủ lớn cho phép gia công các phôi lớn và gắn đồ gá lớn, điều không có trên các máy #30 thông thường.
Hành trình: X1.000 Y500
Kích thước vùng làm việc: X1.100 Y500
Sức tải tối đa: 400 kg
Tốc độ cao, gia tốc cao và khả năng phản hồi cao là mục tiêu của việc phát triển tích hợp máy/bộ điều khiển, đồng thời mọi chuyển động và thời gian lãng phí đều được loại bỏ triệt để nhằm thúc đẩy hiệu suất máy ở mức tối đa và đạt được năng suất cao.
Năng suất đã được cải thiện hơn nữa bằng cách kiểm soát tối ưu hoạt động với bộ điều khiển CNC-D00 mới và sử dụng động cơ quán tính thấp.
Cải thiện
từ 3% trở lên (so với mẫu trước đó)
Thời gian thay dao đã được giảm bớt bằng cách tăng tốc độ khởi động/dừng trục chính, lên/xuống trục Z và hoạt động của ổ chứa dao.
Mẫu trước đó → W1000Xd1
Phoi - Phoi: 1,4 s → 1,2 s
Mẫu trước đó → W1000Xd1
Dao - Dao: 0,8 s → 0,6 s
Độ cứng vững cao dựa trên thiết kế đặc biệt và việc sử dụng động cơ trục chính mô-men xoắn cao giúp đạt được gia công ổn định đồng thời thể hiện khả năng gia công cao.
Trọng lượng của dao có thể gắn được tăng thêm.
Kết hợp với hành trình rộng (X 1.000 mm, Y 500 mm), máy phù hợp với nhiều ứng dụng đa dạng hơn bao giờ hết.
*Cần thay đổi cài đặt tham số. (Thời gian phân độ dao bị thay đổi.)
Ngoài CTS 1,5 MPa, máy cũng tương thích với CTS áp suất cao 7 MPa. Thể hiện khả năng trong khoan tốc độ cao hoặc khoan nhấp.
* CTS: Dung dịch làm mát xuyên trục chính
Động cơ trục chính có mô-men xoắn cao trong dải tốc độ trung bình và cao được sử dụng để đạt được gia công tốc độ cao và hiệu suất cao. Máy có thông số kỹ thuật mô-men xoắn cao (tùy chọn) cải thiện đáng kể mô-men xoắn trong dải tốc độ thấp và thể hiện khả năng trong gia công thép hạng nặng.
Thông số kỹ thuật mô-men xoắn cao. (tùy chọn)
Mô-men xoắn tối đa: 92 Nm
Công suất tối đa: 26,2 kW
Thông số kỹ thuật tiêu chuẩn
Mô-men xoắn tối đa: 40 Nm
Công suất tối đa: 18,9 kW
Các bộ phận xương sống, chẳng hạn như bệ máy, cột và bàn máy, đã được thiết kế đặc biệt thông qua phân tích CAE để đảm bảo độ cứng vững cao.
Các Thông Số Kĩ Thuật
Thông số kỹ thuật sản phẩm
W1000Xd1
Tốc độ trục chính tối đa [min⁻¹]
10.000/ (Tùy chọn) 16.000/ (Tùy chọn) mô-men xoắn cao 10.000
Hành trình [mm (inch)]
X: 1000 (39,4) Y: 500 (19,7) Z: 300 (11,8)
Khả năng chứa dao [pcs.]
14/ 21
Tốc độ chạy dao nhanh (các trục XYZ) [m/min (inch/min)]
50 x 50 x 56 (1,969 x 1,969 x 2,205)
Diện tích sàn yêu cầu [mm (inch)]
2,410 x 2,443 [3,072] (94.9 x 96.2 [121.0])
Trục chính tiếp xúc kép BT (BIG-PLUS)
Tùy chọn
Nước làm mát qua trục chính (CTS)
Tùy chọn
| mục | W1000Xd1 / W1000Xd1 RD*9 | ||
|---|---|---|---|
| Cụm CNC | CNC-D00 | ||
| Hành trình | Trục X [mm (inch)] | 1,000 (39.4) | |
| Trục Y [mm (inch)] | 500 (19.7) | ||
| Trục Z [mm (inch)] | 300 (11.8) | ||
| Khoảng cách từ mặt bàn đến đầu mũi trục chính [mm (inch)] | 180 ~ 480 (7,1 ~ 18,9) | ||
| Bàn máy | Kích thước vùng làm việc [mm (inch)] | 1,100 x 500 (43.3 x 19.7) | |
| Sức tải tối đa (tải trọng phân bố đều) [kg (lbs)] | 300[400] (661,3[881,8])*1 | ||
| Trục chính | Tốc độ trục chính [min-1] | Thông số kỹ thuật 10.000 min-1: 1 - 10.000 Thông số kỹ thuật mô-men xoắn cao 10.000 min-1 (Tùy chọn): 1 - 10.000 Thông số kỹ thuật 16.000 min-1 (Tùy chọn): 1 - 16.000 |
|
| Tốc độ trong quá trình taro [min-1] | TỐI ĐA 6.000 | ||
| Lỗ côn | Côn 7/24 số 30 | ||
| Hệ thống tiếp xúc kép BT (BIG-PLUS) | Tùy chọn | ||
| Hệ thống làm mát xuyên trục chính (CTS) | 1,5 / 7,0 MPa Tùy chọn | ||
| Tốc độ tiến dao | Tốc độ chạy dao nhanh (vùng XYZ) [m/min (inch/min)] | 50 x 50 x 56 (1,969 x 1,969 x 2,205) | |
| Tốc độ tiến dao cắt [mm/min (inch/min)] | X, Y, Z: 1 - 30.000 (0,04 - 1.181)*2 | ||
| Cụm ATC | Loại chuôi dao | MAS-BT30 | |
| Loại chốt kéo*3 | MAS-P30T-2 | ||
| Khả năng chứa dao [cái] | 14/21 | ||
| Chiều dài dao tối đa [mm (inch)] | 250 (9.8) | ||
| Đường kính dao tối đa [mm (inch)] | ⌀110 (4,3) | ||
| Trọng lượng dao tối đa [kg (lbs)]*4 | 3,0(6,6) [4,0(8,8)] (Tổng trọng lượng dao: 25(55,1) cho 14 dao, 35(77,2) cho 21 dao) | ||
| Phương pháp chọn dao | Phương pháp rút gọn ngẫu nhiên | ||
| Thời gian thay dao*6 | Dao đến dao: 0,6 s Phoi đến phoi: 1,2 s |
||
| Động cơ điện | Động cơ trục chính (10 phút/liên tục) [kW]*7 | Thông số kỹ thuật 10.000 min-1: 10,1/7,0 Thông số kỹ thuật mô-men xoắn cao 10.000 min-1 (Tùy chọn): 12,8/9,2 Thông số kỹ thuật 16.000 min-1 (Tùy chọn): 7,4/5,1 |
|
| Động cơ tiến dao các trục [kW] | X, Y: 1,0 Z: 2,0 | ||
| Nguồn điện | Nguồn cấp điện | AC 200 đến 230 V ± 10%, 3 pha, 50/60 Hz ± 2% | |
| Công suất điện (liên tục) [kVA] | Thông số kỹ thuật 10.000 min-1: 9,5 Thông số kỹ thuật mô-men xoắn cao 10.000 min-1 (Tùy chọn): 10,4 Thông số kỹ thuật 16.000 min-1 (Tùy chọn): 9,5 |
||
| Nguồn cấp khí nén | Áp suất khí nén thông thường [MPa] | 0,4 - 0,6 (giá trị khuyến nghị: 0,5 MPa)*8 | |
| Lưu lượng yêu cầu [L/min] | 45 | ||
| Kích thước máy | Chiều cao [mm (inch)] | 2,553 (100.5) | |
| Diện tích sàn yêu cầu (khi cửa bộ điều khiển đang mở) [mm (inch)] | 2,410 x 2,443[3,072] (94.9 x 96.2[121.0]) | ||
| Trọng lượng (bao gồm bộ điều khiển, vỏ máy) [kg (lbs)] | 3,350 (7,386) | ||
| Độ chính xác*9 | Độ chính xác định vị trục hai chiều (ISO230-2:1988) [mm (inch)] | 0.006 - 0.020 (0.00024 - 0.00079) | |
| Độ lặp lại định vị trục hai chiều (ISO230-2:2014) [mm (inch)] | Nhỏ hơn 0,004 (0,00016) | ||
- *1 Gia tốc phải được điều chỉnh cho trục X và Y.
- *2 Khi sử dụng chế độ độ chính xác cao B.
- *3 Các thông số kỹ thuật của Brother được áp dụng cho vít rút của CTS.
- *4 Trọng lượng dao thực tế khác nhau tùy thuộc vào cấu hình và trọng tâm. Các số liệu hiển thị ở đây chỉ mang tính chất tham khảo.
- *5 Phải thay đổi các cài đặt tham số. (Thời gian phân độ ổ chứa dao sẽ thay đổi.)
- *6 Được đo lường tuân thủ theo JIS B6336-9 và MAS011-1987.
- *7 Công suất động cơ trục chính khác nhau tùy thuộc vào tốc độ trục chính.
- *8 Áp suất khí nén thông thường thay đổi tùy thuộc vào thông số kỹ thuật của máy, chi tiết chương trình gia công hoặc việc sử dụng thiết bị ngoại vi. Cài đặt áp suất cao hơn giá trị khuyến nghị.
- *9 Được đo lường tuân thủ theo các tiêu chuẩn ISO và tiêu chuẩn của Brother. Vui lòng liên hệ với nhà phân phối tại địa phương của bạn để biết thêm chi tiết.
- *10 Máy cần được trang bị thiết bị phát hiện di dời tùy thuộc vào điểm đến. Các máy được trang bị thiết bị phát hiện di dời sẽ có chữ “RD” ở cuối tên mẫu máy.
| Mẫu CNC | CNC-D00 | |
|---|---|---|
| Trục điều khiển | 5 trục (X, Y, Z, 2 trục bổ sung) | |
| Các trục điều khiển đồng thời | Định vị | 5 trục (X, Y, Z, A, B) |
| Nội suy |
|
|
| Lượng tăng đầu vào nhỏ nhất | 0,001 mm, 0,0001 inch, 0,001 độ. | |
| Kích thước có thể lập trình tối đa | 9999,999 mm, 999,9999 inch | |
| Màn hình hiển thị | Màn hình cảm ứng LCD màu 15 inch | |
| Dung lượng bộ nhớ | 500 Mbyte (Tổng dung lượng của chương trình và ngân hàng dữ liệu) | |
| Giao tiếp bên ngoài | Giao diện USB, Ethernet, RS232C (tùy chọn) | |
| Số lượng chương trình có thể đăng ký | 4.000 (Tổng dung lượng của chương trình và ngân hàng dữ liệu) | |
| Định dạng chương trình | Ngôn ngữ NC, hội thoại (thay đổi theo tham số), có sẵn chuyển đổi từ chương trình hội thoại sang chương trình ngôn ngữ NC |
|
| Các chức năng NC tiêu chuẩn |
|
|
| Các chức năng NC tùy chọn |
|
|
- *1 Người dùng cần tự chuẩn bị dụng cụ đo lường.
- *2 Khi sử dụng lệnh dưới micromet, việc chuyển sang chương trình hội thoại sẽ bị vô hiệu hóa.
- * "Các trục điều khiển" và "Các trục điều khiển đồng thời" biểu thị số lượng trục tối đa. Các thông số này khác nhau tùy thuộc vào điểm đến hoặc thông số kỹ thuật.
- * Ethernet là nhãn hiệu hoặc nhãn hiệu đã đăng ký của XEROX tại Hoa Kỳ.
- * Các chức năng được liệt kê ở (NC) và (Hội thoại) chỉ khả dụng tương ứng cho các chương trình NC và chương trình hội thoại.
Đối với các tùy chọn, vui lòng liên hệ với chúng tôi.
| Vận hành | Chạy thử không tải Khóa máy Khởi động lại chương trình Ghi đè tốc độ chạy dao nhanh Ghi đè tiến dao cắt Chỉnh sửa nền Chụp màn hình Cấp độ vận hành Phím tín hiệu đầu vào bên ngoài Phím tắt < tùy chọn > |
|
|---|---|---|
| Lập trình | Tuyệt đối / Tương đối Hệ inch / Hệ mét Cài đặt hệ tọa độ Góc C / Góc R Biến đổi xoay Taro đồng bộ Chương trình con Hiển thị đồ họa |
|
| Đo lường | Đo phôi tự động *1 Đo chiều dài dao |
|
| Tốc độ cao và độ chính xác cao | Điều chỉnh tham số gia công Chế độ độ chính xác cao AIII Chế độ độ chính xác cao BI (đọc trước 160 khối) Bù độ rơ < tùy chọn > |
|
| Giám sát | Giám sát tải gia công Giám sát ATC Dự đoán quá tải Hiển thị dạng sóng / Xuất dạng sóng sang thẻ nhớ Hệ thống bù giãn nở nhiệt II (Trục X, Y và Z) Hiển thị hiệu suất sản xuất Tuổi thọ dao / Dao dự phòng |
|
| Bảo trì | Chức năng lùi taro Nhật ký trạng thái Nhật ký cảnh báo Nhật ký vận hành Thông báo bảo trì Đo điện trở cách điện của động cơ Bộ lọc rửa dao có phát hiện tắc nghẽn bộ lọc Bộ mã hóa không dùng pin Kiểm tra tải phanh |
|
| Tự động / Mạng | Điều khiển từ xa bằng máy tính OPC UA Thông báo tự động PLC tích hợp (LD/ST/FBD) < tùy chọn > |
|
| Tiết kiệm năng lượng | Tự động tắt nguồn Chế độ chờ Tự động tắt dung dịch làm mát Tự động tắt đèn làm việc Độ trễ tắt vòi rửa phoi |
|
| Ứng dụng hỗ trợ | Điều chỉnh tham số máy Dao ATC Tuổi thọ dao Hiển thị dạng sóng Hiệu suất sản xuất Mức tiêu thụ điện năng Hỗ trợ khôi phục gia công Kiểm tra PLC |
|
| Phụ kiện | Trình xem tệp Sổ tay Máy tính Đăng ký truy cập nhanh Tắt màn hình |
|
| Các chức năng ngôn ngữ NC | Lập trình menu Hệ tọa độ cục bộ Hệ tọa độ phôi mở rộng Định vị một chiều Bước tiến thời gian nghịch đảo Đầu vào dữ liệu có thể lập trình Bù chiều dài dao Bù dao cắt Chia tỷ lệ Đối xứng gương Gọi chương trình con bên ngoài Macro Vận hành ở chế độ băng Chức năng bỏ qua nhiều lần < tùy chọn > |
|
| Các chức năng ngôn ngữ hội thoại | Chương trình vận hành Chương trình lịch trình Tự động chọn dao Tự động cài đặt điều kiện cắt Tự động cài đặt bù chiều dài dao Tự động cài đặt bù dao cắt Tự động tính toán đầu vào số chưa biết Kiểm soát thứ tự gia công |
|
- *1 Người dùng cần tự chuẩn bị dụng cụ đo lường.
- *2 Khi sử dụng lệnh dưới micromet, việc chuyển sang chương trình ngôn ngữ hội thoại sẽ bị vô hiệu hóa.
- *3 Có những hạn chế về cấu hình trục.

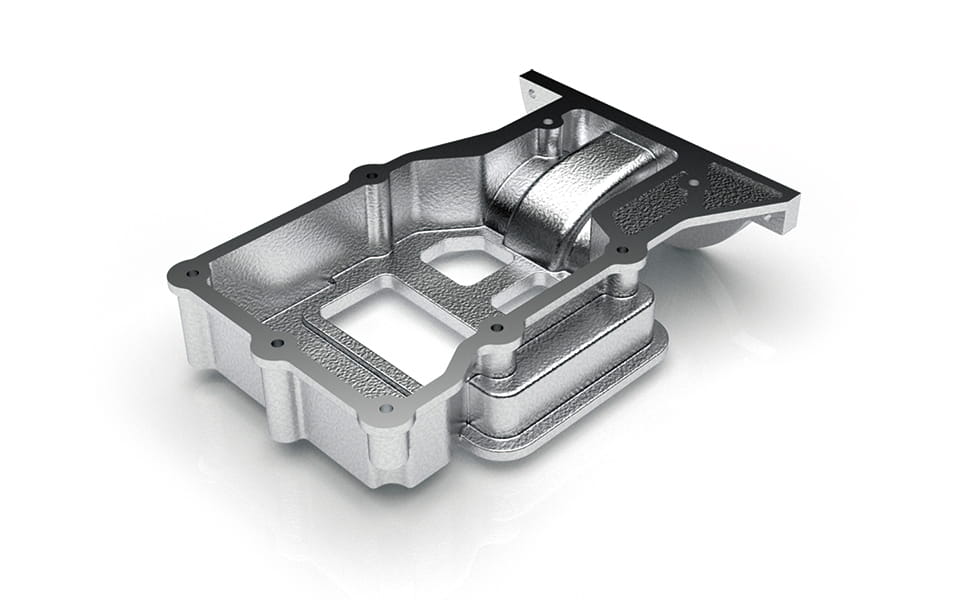

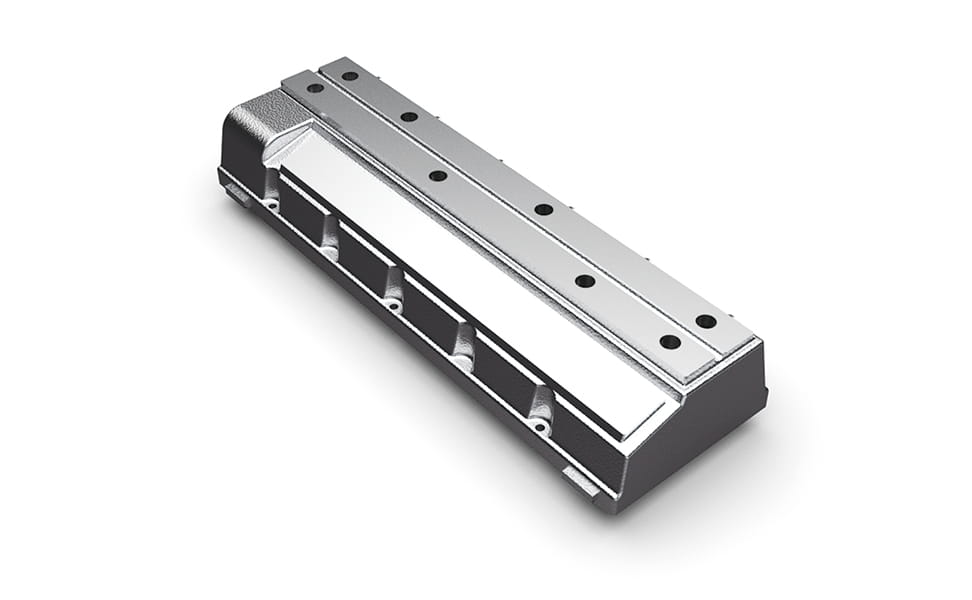

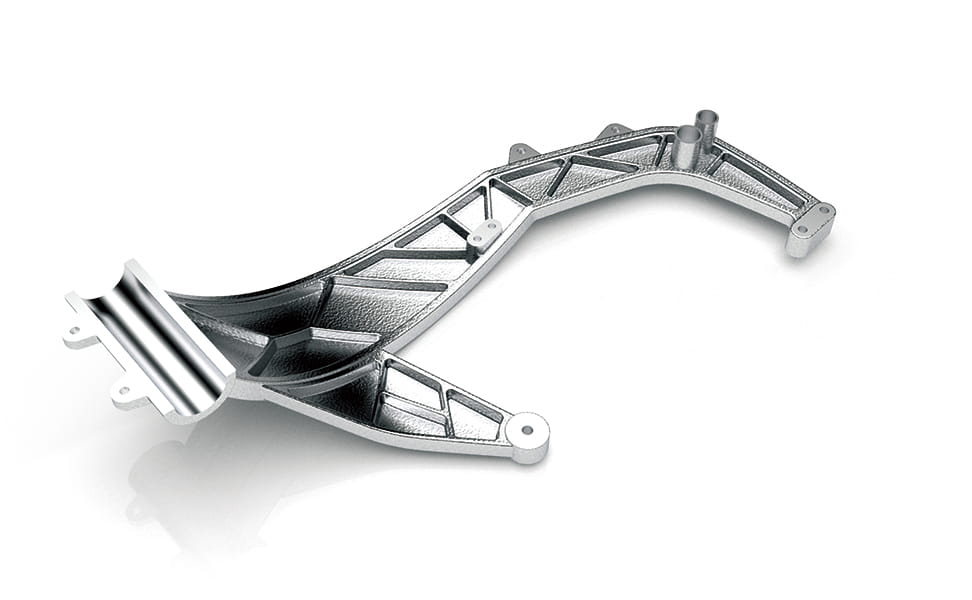

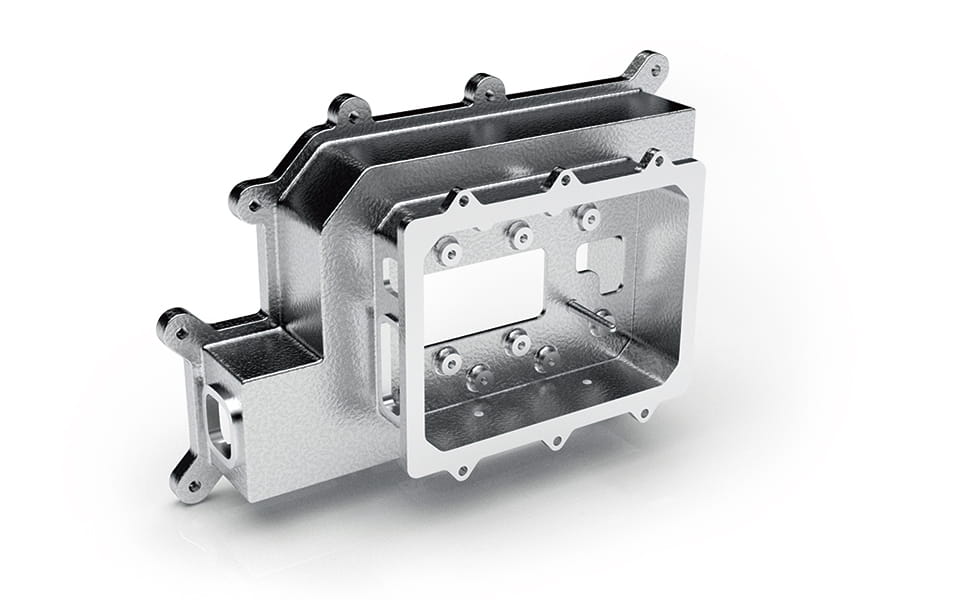

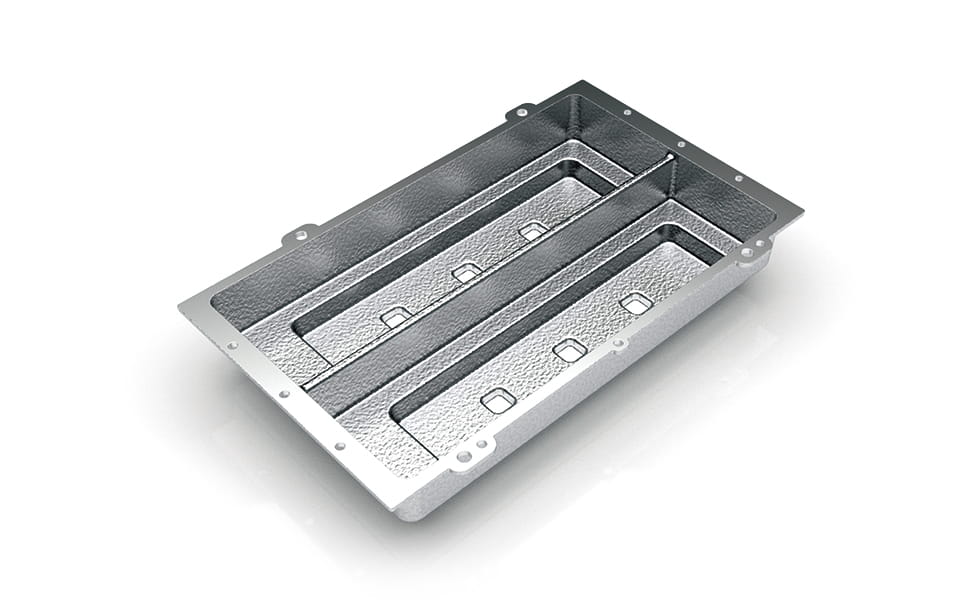

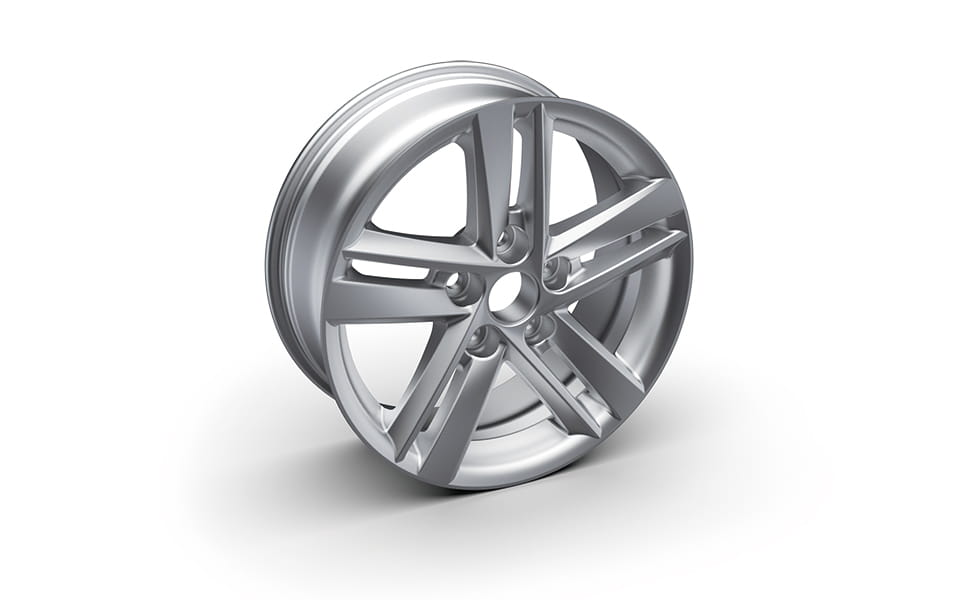

Ví dụ
