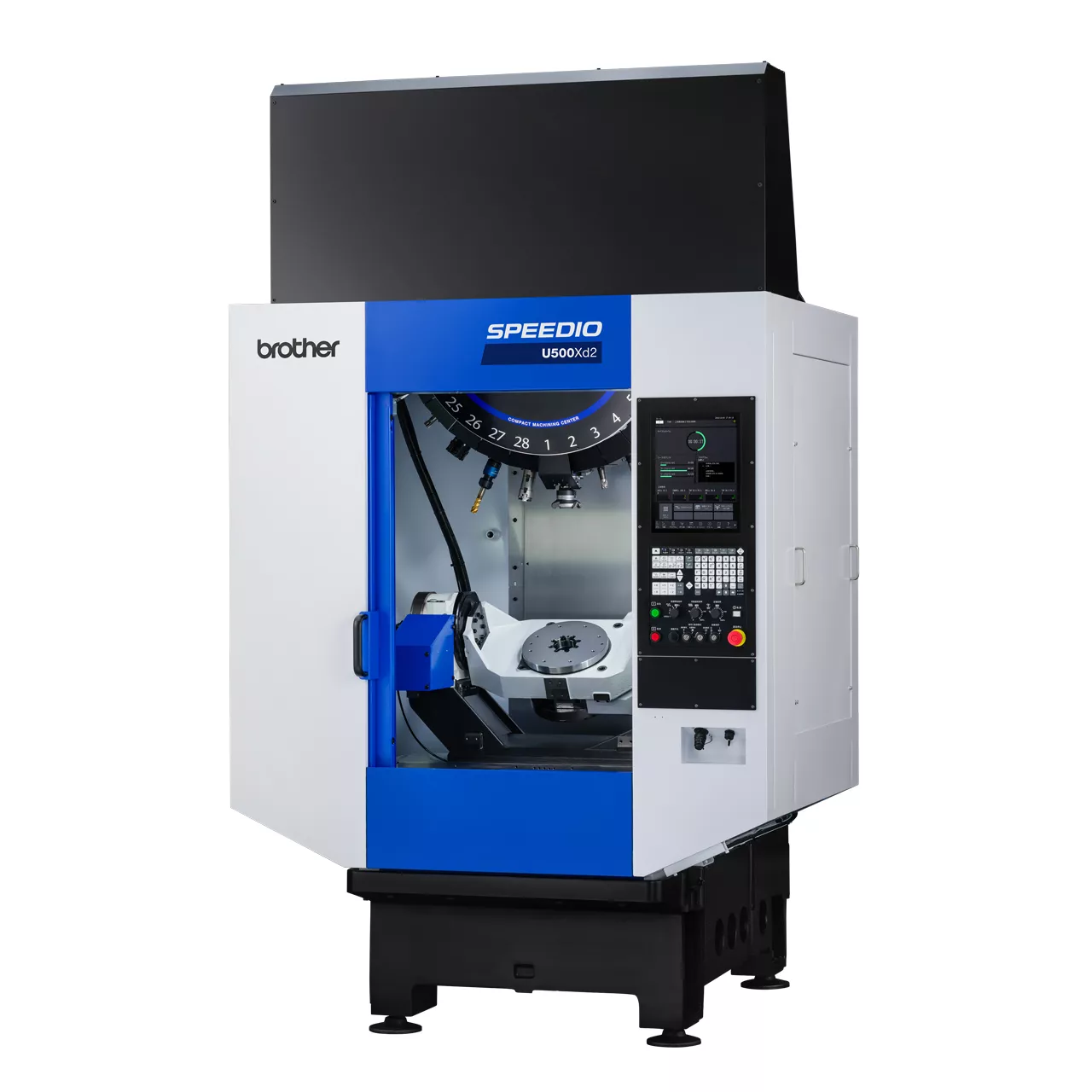

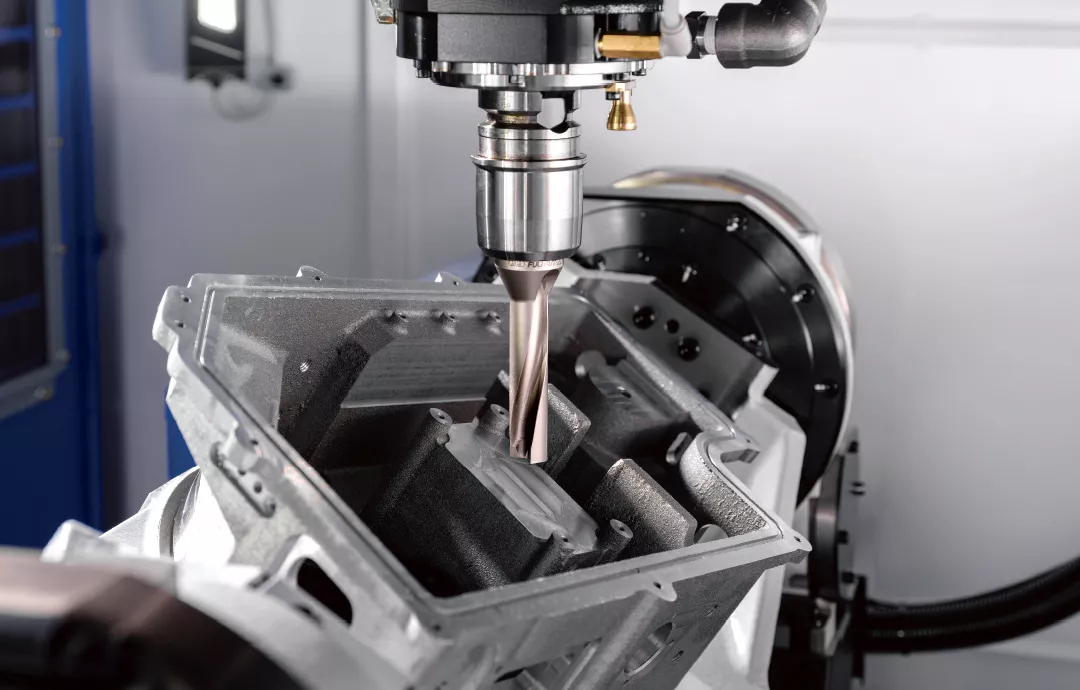

SPEEDIO U500Xd2
Trung tâm Gia công Nhỏ gọn Phổ thông
- Hành trình [mm (inch)]: X: 500 (19,7) Y: 450 (17,7) Z: 380 (15,0)
- Tốc độ trục chính tối đa (min-1): 12.000/ (Tùy chọn) mô-men xoắn cao 10.000/ (Tùy chọn) 20.000
- Khả năng chứa dao (cái): 14/ 21/ 28
Chọn biến thể: U500Xd2
[Trung tâm gia công đứng nhỏ gọn BT30]

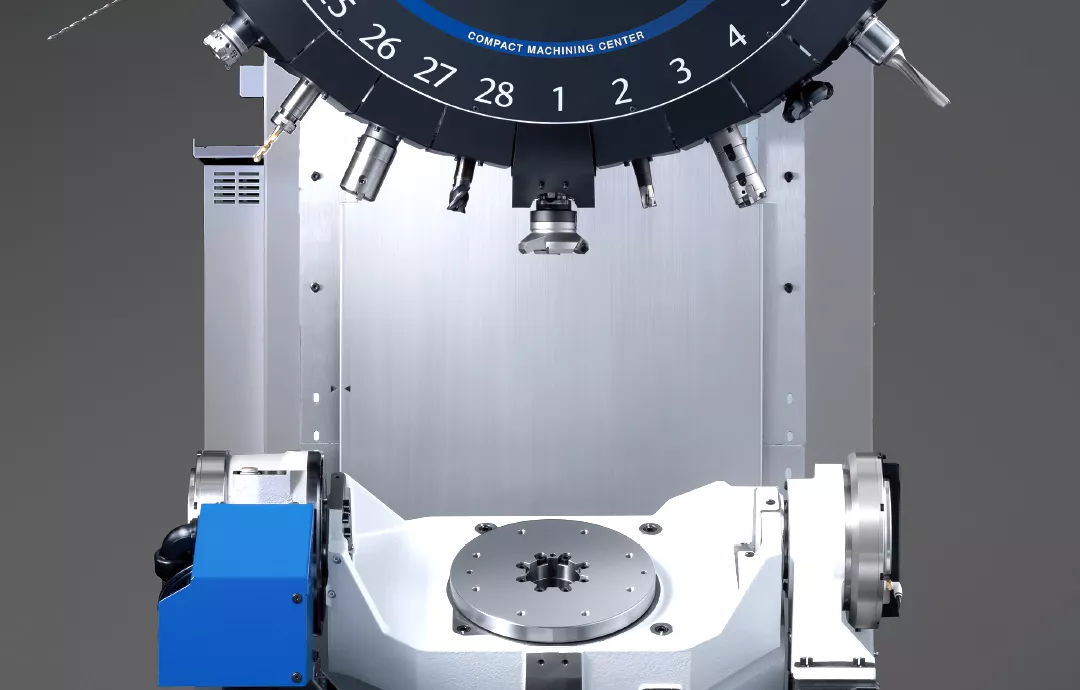

Trung tâm gia công nhiều mặt
được trang bị bàn xoay nghiêng với vùng gá lắp ø500 mm
Có khả năng xử lý các phôi phức tạp
Thông Tin
Tổng Quan
Được trang bị cấp tiêu chuẩn với bàn xoay nghiêng có tốc độ cao, độ chính xác cao với vùng gá lắp rộng rãi.
Hành trình trục Y/Z được tăng lên và sử dụng ổ chứa dao có thể chứa tối đa 28 dao giúp đẩy nhanh hơn nữa quá trình tích hợp quy trình bằng cách gia công một lần kẹp.
Hành trình trục Z
300 mm (Mẫu máy trước) → 380 mm
Hành trình trục Y
400 mm (Mẫu trước đó) → 450 mm
Tải trọng tối đa 100 kg
* Tham khảo Kích thước bên ngoài ở trang 17 để biết chi tiết về vùng gá lắp.
Ổ chứa dao 28 dao
Đường kính dao tối đa 110 mm
Trọng lượng dao tối đa 4 kg
Tổng trọng lượng dao tối đa 35 kg
Dao - Dao 0,7 s
Theo đuổi khả năng tăng tốc nhanh và phản hồi nhanh thông qua phát triển tích hợp máy/bộ điều khiển và tối ưu hóa điều khiển với bộ điều khiển “CNC-D00” giúp đẩy hiệu suất máy đến giới hạn để mang lại năng suất cao.
ATC không dừng
Việc thay dao tốc độ cao đã đạt được nhờ khởi động/dừng trục chính, lên/xuống trục Z và hoạt động của ổ chứa dao nhanh hơn và được tối ưu hóa. Các dao lên đến 3 kg có thể được thay trong thời gian ngắn nhất. Các dao lên đến 4 kg cũng có thể được thay với sự gia tăng thời gian tối thiểu.
14/21 dao (Dao tiêu chuẩn) Dao - Dao 0,6 s / Phoi - Phoi 1,3 s
28 dao (Dao tiêu chuẩn) Dao - Dao 0,7 s / Phoi - Phoi 1,4 s
28 dao (Dao nặng) Dao - Dao 0,8 s / Phoi - Phoi 1,4 s
Hoạt động đồng thời
Thời gian lãng phí đã được giảm bớt bằng cách thực hiện đồng thời việc thay dao và định vị các trục X/Y và các trục bổ sung.
Ước tính điều kiện tải của ổ chứa dao *
Ước tính quán tính và tải không cân bằng của dao được nạp trong ổ chứa dao, đồng thời cài đặt giá trị tối ưu cho gia tốc của trục ổ chứa dao. Ngoài ra, tự động cập nhật giá trị thành gia tốc tối ưu ước tính, ngay cả trong quá trình hoạt động được lập trình.
* Không thể sử dụng cho kho chứa dao của U500Xd2-100T.
Tốc độ tiến dao phân độ trục A/C được tối ưu hóa
Dựa trên quán tính trục A/C ước tính, các trục A/C khởi động với gia tốc tối ưu cho đến khi đạt tốc độ tiến dao phân độ.
Tốc độ đóng/mở cửa tự động được cải thiện
Tốc độ đóng/mở cửa tự động đã được cải thiện, cho phép giảm đáng kể thời gian thiết lập.
Thời gian đóng/mở cửa tự động giảm 20%
Đạt được kết cấu máy đáng tin cậy và chắc chắn.
Được trang bị động cơ trục chính hiệu suất cao thể hiện mô-men xoắn đủ mạnh từ dải tốc độ thấp đến cao.
Đạt được gia công hiệu suất cao trong nhiều ngành công nghiệp khác nhau, từ các ngành ô tô đến máy móc thông thường, y tế và hàng không.
Kiểm soát điểm trung tâm dao đã được thêm vào để hỗ trợ gia công 5 trục đồng thời.*
*Chỉ khả dụng cho U500Xd2-5AX.
Động cơ trục chính 20.000 min-1 hiệu suất cao và mới được phát triển
Động cơ trục chính 20.000 min-1 mới đã được phát triển. Tương thích với Hệ thống làm mát xuyên trục chính (CTS), động cơ này cải thiện hơn nữa năng suất khoan lỗ đường kính nhỏ. Có sẵn nhiều thông số kỹ thuật trục chính, bao gồm thông số kỹ thuật 12.000 min-1 tiêu chuẩn và thông số kỹ thuật mô-men xoắn cao.
Thông số kỹ thuật mô-men xoắn cao. (tùy chọn)
Mô-men xoắn tối đa 92 N・m
Công suất tối đa 26,2 kW
Thông số kỹ thuật 20.000 min-1 (tùy chọn)
Mô-men xoắn tối đa 27 N・m
Công suất tối đa 15,4 kW
Thông số kỹ thuật 12.000 min-1 (tiêu chuẩn)
Mô-men xoắn tối đa 40 N・m
Công suất tối đa 18,9 kW
Điều chỉnh độ rung phân tích dữ liệu dạng sóng bằng ứng dụng PC để đề xuất tốc độ trục chính được khuyến nghị. Điều kiện gia công tối ưu thúc đẩy hiệu suất gia công đến mức tối đa.
Gia công 5 trục đồng thời
Được trang bị nhiều chức năng khác nhau, bao gồm kiểm soát điểm trung tâm dao và lệnh dưới micromet, để đạt được gia công 5 trục đồng thời tốc độ cao và độ chính xác cao.
* Không thể thay đổi sang ngôn ngữ hội thoại đối với các thông số kỹ thuật gia công 5 trục đồng thời (5AX).
Có thể vận hành trực quan với các ứng dụng và màn hình bảng điều khiển cảm ứng dọc. Các chức năng liên quan được nhóm theo mục đích, chẳng hạn như thiết lập và gia công, nhờ đó vận hành hiệu quả. Trạng thái sản xuất và vận hành được trực quan hóa, cho phép nắm bắt nhanh hơn. Có thể vận hành không lãng phí trong quá trình thiết lập, điều chỉnh gia công, sản xuất và khôi phục, nhờ đó cải thiện hiệu quả công việc và tỷ lệ vận hành.
Giao diện người dùng
Bên cạnh một số phụ kiện hữu ích (máy tính, sổ tay, trình xem tệp, v.v.), máy còn được trang bị các ứng dụng hỗ trợ với khả năng vận hành và khả năng hiển thị được cải thiện bằng cách nhóm các chức năng có liên quan và màn hình dễ nhìn. Các thao tác vận hành trên các màn hình thông thường có thể thực hiện được trên bảng điều khiển cảm ứng.
Với những điều này, khả năng sử dụng đã được cải thiện đáng kể.
Với sức chứa lớn nhất trong dòng máy SPEEDIO, ổ chứa dao 100 dao mới đã được phát triển. *
Cơ chế độc đáo của Brother đạt được khả năng tiết kiệm không gian và năng suất cao.
* Chỉ được gắn trên U500Xd2-100T. Ngôn ngữ hội thoại không khả dụng trên U500Xd2-100T.
Ổ chứa dao 100 dao mới được phát triển (tùy chọn)
Một kho chứa dao có thể lưu trữ 36 dao được lắp đặt ở bên phải và bên trái của ổ dao dạng mâm xoay 28 dao, cho phép lưu trữ 100 dao, sức chứa lớn nhất trong dòng SPEEDIO.
Cơ chế xử lý dao nguyên bản của Brother giúp đạt được việc thay dao ổn định.
Thông số ổ chứa dao 100 dao
Ổ dao dạng mâm xoay: 28 dao
Kho chứa dao (trái/phải): Mỗi bên 36 dao
Tổng sức chứa: 100 dao
Cửa chắn kho chứa dao ngăn cách kho chứa dao với buồng gia công, giảm thiểu ảnh hưởng của phoi lên dao.
Thiết kế tiết kiệm không gian
Các kho chứa dao được lắp đặt bên trong máy để tiết kiệm không gian trong khi vẫn lưu trữ được 100 dao.
*1. Không bao gồm thùng chứa dung dịch làm mát và băng tải phoi
*2. So với máy gia công đứng BT40 có khả năng chứa dao tương đương
Nếu số lượng dao được sử dụng trong gia công từ 28 dao trở xuống, có thể thay dao tốc độ cao chỉ bằng ổ dao dạng mâm xoay, mang lại năng suất cao.
Ngay cả khi sử dụng dao trong kho chứa dao, việc xử lý có thể được thực hiện trong khoảng 5 giây (1 dao).
Ngoài ra, tất cả các dao trong ổ dao dạng mâm xoay có thể được thay đổi dễ dàng, giúp giảm thời gian thiết lập.
Thời gian thay dao của ổ dao dạng mâm xoay
Dao đến dao: 0,7 s
Phoi đến phoi: 1,4 s
Thời gian xử lý của kho chứa dao *3
Ngắn nhất (1 dao): Khoảng 5 s *4
Thay tất cả dao (28 dao): Khoảng 140 s
*3. Thời gian xử lý thay đổi tùy thuộc vào vị trí gắn dao.
*4. Thời gian để dao ở vị trí trục chính được di chuyển và thay bằng dao trong kho chứa dao và để dao này quay trở lại vị trí trục chính.
Một chức năng quản lý ổ chứa dao 100 dao đã được thêm vào ứng dụng dao ATC.
Hoạt động thay dao rất trực quan và các dao được sử dụng trong chương trình gia công có thể được di chuyển hàng loạt từ kho chứa dao sang ổ dao dạng mâm xoay.
Ngoài ra, dữ liệu của các dao trong kho chứa dao có thể được thay đổi dễ dàng.
Đối với các phôi sản xuất lô nhỏ, đa dạng, ổ chứa dao 100 dao giúp loại bỏ nhu cầu thay dao thường xuyên và bàn xoay nghiêng với vùng gá lắp ø500 mm cho phép gia công nhiều mặt và gia công 5 trục đồng thời cho nhiều loại phôi chỉ với một lần kẹp.
Với giả định việc tải/dỡ phôi từ bên hông bằng rô-bốt, một cửa chắn bên hông đã được chuẩn bị để giúp tự động hóa dễ dàng hơn.
* Cần có hàng rào an toàn. Không thể chọn cho S300Xd2.
Có sẵn hai loại băng tải phoi: loại thanh cào và loại bản lề + thanh cào.
* Băng tải phoi chỉ có thể được chọn cho U500Xd2-100T.
Các Thông Số Kĩ Thuật
Thông số kỹ thuật sản phẩm
U500Xd2
Tốc độ trục chính tối đa [min⁻¹]
12.000/ (Tùy chọn) mô-men xoắn cao 10.000/ (Tùy chọn) 20.000
Hành trình [mm (inch)]
X: 500 (19,7) Y: 450 (17,7) Z: 380 (15,0) A(độ): -30 đến 120 C(độ):360
Khả năng chứa dao [pcs.]
14/ 21/ 28
Tốc độ chạy dao nhanh (các trục XYZ) [m/min (inch/min)]
50 x 50 x 56 (1,969 x 1,969 x 2,205)
Tốc độ tiến dao phân độ [min⁻¹]
A: 50 C: 75
Diện tích sàn yêu cầu [mm (inch)]
1.560 x 2,081 (61.4 × 81.9)
Trục chính tiếp xúc kép BT (BIG-PLUS)
Tùy chọn
Nước làm mát qua trục chính (CTS)
Tùy chọn
| Mục | U500Xd2 U500Xd2 RD *8 U500Xd2-5AX U500Xd2-5AX RD *8 |
U500Xd2-100T U500Xd2-100T RD *8 U500Xd2-5AX/100T U500Xd2-5AX/100T RD *8 |
||
|---|---|---|---|---|
| Cụm CNC | [U500Xd2] CNC-D00, [U500Xd2-5AX] CNC-D00v(DB) | |||
| Hành trình | Trục X [mm (inch)] | 500 (19.7) | ||
| Trục Y [mm (inch)] | 450 (17.7) | |||
| Trục Z [mm (inch)] | 380 (15.0) | |||
| Trục A [độ] | -30 đến 120 | |||
| Trục C [độ] | 360 | |||
| Khoảng cách từ mặt bàn đến đầu mũi trục chính [mm (inch)] | 115 - 495 (4.5 - 19.5) | |||
| Bàn máy | Kích thước vùng làm việc [mm (inch)] | ø260 (ø10,2) | ||
| Sức tải tối đa (tải trọng phân bố đều) [kg (lbs)] |
100 (220) | |||
| Quán tính tải bàn tối đa [kg･m2(lb･inch2)] |
1,8 (6.151) [2,6 (8.885) *9] | |||
| Trục chính | Tốc độ trục chính *14 [min-1] | Thông số kỹ thuật 12.000 min-1: 1 - 12.000, Thông số kỹ thuật mô-men xoắn cao 10.000 min-1 (Tùy chọn): 1 - 10.000, Thông số kỹ thuật 20.000 min-1 (Tùy chọn): 1 - 20.000 |
||
| Tốc độ trong quá trình taro [min-1] | TỐI ĐA 6.000 | |||
| Lỗ côn | Côn 7/24 số 30 | |||
| Hệ thống tiếp xúc kép BT (BIG-PLUS) |
Tùy chọn | |||
| Hệ thống làm mát xuyên trục chính (CTS) | Tùy chọn | |||
| Tốc độ tiến dao | Tốc độ chạy dao nhanh (Trục XYZ) [m/min (inch/min)] |
50 x 50 x 56 (1,969 x 1,969 x 2,205) | ||
| Tốc độ tiến dao cắt [mm/min (inch/min)] |
Trục X, Y, Z: 1 - 30.000 (0,04 - 1.181) *7 | |||
| Tốc độ tiến dao phân độ (A và C) [min-1] | Trục A: 50, Trục C: 75 (60 *9) | |||
| Cụm ATC | Loại chuôi dao | MAS-BT30 | ||
| Loại chốt kéo*4 | MAS-P30T-2 | |||
| Khả năng chứa dao [cái] | 14 / 21 / 28 | 100 *12 | ||
| Chiều dài dao tối đa *1 [mm (inch)] | 250 (9.8) | |||
| Đường kính dao tối đa *1 [mm (inch)] | 110 (4.3) | Ổ dao dạng mâm xoay: 110 (4,3), Kho chứa dao: 60 (2,3) / 110 (4,3) (Không có dao liền kề) |
||
| Trọng lượng dao tối đa *1 [kg (lbs)] | 3,0 (6,6) [4,0 (8,8) *10] / dao, (Tổng trọng lượng dao: 25 (55,1) cho 14 dao, 35 (77,2) cho 21 hoặc 28 dao) |
Ổ dao dạng mâm xoay: 3,0 (6,6) [4,0 (8,8) *10] / dao,
(Tổng trọng lượng dao: 35 (77,2)) Kho chứa dao: 4,0 (8,8) / dao, (Tổng trọng lượng dao: 50 (110,2)) |
||
| Phương pháp chọn dao | Phương pháp rút gọn ngẫu nhiên | |||
| Thời gian thay dao *5 | Dao đến dao [giây] | 0,6 / 0,7 (14 hoặc 21 dao / 28 dao) | 0,7 *13 | |
| Phoi đến phoi [giây] | 1,3 / 1,4 (14 hoặc 21 dao / 28 dao) | 1,4 *13 | ||
| Động cơ điện | Động cơ trục chính (10 phút/liên tục)[kW] *2 |
Thông số kỹ thuật 12.000 min-1: 10,1/7,0, Thông số kỹ thuật mô-men xoắn cao 10.000 min-1 (tùy chọn): 12,8/9,2, Thông số kỹ thuật 20.000 min-1 (Tùy chọn): 7,4/5,1 |
||
| Động cơ tiến dao các trục [kW] | Trục XY: 1,0, Trục Z: 2,0, Trục A: 0,9, Trục C: 0,55 | |||
| Nguồn điện | Nguồn cấp điện | AC 200 đến 230 V ± 10%, 3 pha, 50/60 Hz ± 2% | ||
| Công suất điện (liên tục) [kVA] | 10.4 | |||
| Nguồn cấp khí nén | Áp suất khí nén thông thường [MPa] | 0,4 - 0,6 (giá trị khuyến nghị: 0,5 MPa *6) | ||
| Lưu lượng yêu cầu [L/min] | 52 L/min | |||
| Kích thước máy | Chiều cao [mm (inch)] | 2,818 (110.9) | ||
| Diện tích sàn yêu cầu*11 [khi cửa bộ điều khiển đang mở] [mm (inch)] |
1,560 x 2,081 [2,919] (61.4 x 81.9 [114.9]) | 2,050 x 2,081 [2,919] (80.7 x 81.9 [114.9]) | ||
| Trọng lượng [kg (lbs)] | 2,650 (5,843) | 2,800 (6,173) | ||
| Độ chính xác*3 | Độ chính xác định vị trục hai chiều (ISO230-2:1988) [mm (inch)] |
Trục X, Y, Z: 0,006-0,020 (0,00024-0,00079) | ||
| (ISO230-2:2014) | Trục A, C: 28 giây trở xuống | |||
| Độ lặp lại định vị trục hai chiều (ISO230-2:2014) [mm (inch)] |
Trục X, Y, Z: Dưới 0,004 (0,00016) /Trục A, C: 16 giây trở xuống | |||
| Phụ kiện tiêu chuẩn | Hướng dẫn vận hành (1 bộ DVD), bu lông cân bằng (4 cái), tấm cân bằng (4 cái) |
|||
- *1 Chiều dài dao tối đa, đường kính tối đa và trọng lượng tối đa bị giới hạn tùy thuộc vào tốc độ trục chính đang sử dụng, cấu hình, trọng tâm, v.v. Các số liệu hiển thị ở đây chỉ mang tính chất tham khảo. Vui lòng liên hệ với nhà phân phối tại địa phương của bạn để biết thêm chi tiết.
- *2 Công suất động cơ trục chính khác nhau tùy thuộc vào tốc độ trục chính.
- *3 Được đo lường tuân thủ theo các tiêu chuẩn ISO và tiêu chuẩn của Brother. Vui lòng liên hệ với nhà phân phối tại địa phương của bạn để biết thêm chi tiết.
- *4 Các thông số kỹ thuật của Brother được áp dụng cho vít rút của CTS.
- *5 Được đo lường tuân thủ theo JIS B6336-9 và MAS011-1987.
- *6 Áp suất khí nén thông thường thay đổi tùy thuộc vào thông số kỹ thuật của máy, chi tiết chương trình gia công hoặc việc sử dụng thiết bị ngoại vi. Cài đặt áp suất cao hơn giá trị khuyến nghị.
- *7 Khi sử dụng chế độ độ chính xác cao B.
- *8 Máy cần được trang bị thiết bị phát hiện di dời tùy thuộc vào điểm đến. Các máy được trang bị thiết bị phát hiện di dời có chữ "RD" ở cuối tên mẫu máy.
- *9 Khi sử dụng chế độ quán tính cao. Cần thay đổi cài đặt tham số.
- *10 Cần thay đổi cài đặt tham số. (Thời gian phân độ dao bị thay đổi.)
- *11 Giá trị này không bao gồm thùng chứa dung dịch làm nguội.
- *12 Giá trị cho ổ dao dạng mâm xoay cộng với kho chứa dao
- *13 Giá trị cho ổ dao dạng mâm xoay
- *14 Thông số kỹ thuật 16.000 min-1 sẽ ngừng áp dụng kể từ tháng 3 năm 2026.
| Mục | U500Xd2 | U500Xd2-5AX | |
|---|---|---|---|
| Mẫu CNC | CNC-D00 | CNC-D00v (DB) | |
| Trục điều khiển | 5 trục (X, Y, Z, A, C) | ||
| Các trục điều khiển đồng thời | Định vị | 5 trục (X, Y, Z, A, C) | |
| Nội suy | Tuyến tính: 4 trục (X, Y, Z, 1 trục bổ sung) Cung tròn: 2 trục Xoắn ốc/Hình nón: 3 trục (X, Y, Z) |
Tuyến tính: 5 trục (X, Y, Z, 2 trục bổ sung) Cung tròn: 2 trục Xoắn ốc/Hình nón: 4 trục (3 trục tuyến tính + 1 trục bổ sung, 2 trục tuyến tính + 2 trục bổ sung) |
|
| Lượng tăng đầu vào nhỏ nhất | 0,001 mm, 0,0001 inch, 0,001 độ 0,0001 mm, 0,00001 inch, 0,0001 độ (tùy chọn) |
0,0001 mm, 0,00001 inch, 0,0001 độ | |
| Kích thước có thể lập trình tối đa | ±999999,999 mm, ±99999,9999 inch ±999999,9999 mm, ±99999,99999 inch (tùy chọn) |
±999999,9999 mm, ±99999,99999 inch | |
| Màn hình hiển thị | Màn hình cảm ứng LCD màu 15 inch | ||
| Dung lượng bộ nhớ | 500 Mbyte, 3 Gbyte (tùy chọn) (Tổng dung lượng của chương trình và ngân hàng dữ liệu) |
3 Gbyte (Tổng dung lượng của chương trình và ngân hàng dữ liệu) |
|
| Giao tiếp bên ngoài | Giao diện bộ nhớ USB, Ethernet, RS232C (tùy chọn) | ||
| Số lượng chương trình có thể đăng ký | 4.000 (Tổng dung lượng của chương trình và ngân hàng dữ liệu) | ||
| Định dạng chương trình | Ngôn ngữ NC, hội thoại (thay đổi bằng tham số) Có sẵn chuyển đổi từ chương trình hội thoại sang chương trình ngôn ngữ NC * Chỉ có ngôn ngữ NC trên U500Xd2-100T. Ngôn ngữ hội thoại không khả dụng |
Ngôn ngữ NC * Ngôn ngữ hội thoại không khả dụng |
|
- * "Các trục điều khiển" và "Các trục điều khiển đồng thời" biểu thị số lượng trục tối đa, số lượng này sẽ khác nhau tùy thuộc vào quốc gia đích và thông số kỹ thuật của máy.
- * Ethernet là nhãn hiệu hoặc nhãn hiệu đã đăng ký của XEROX tại Hoa Kỳ.
| Vận hành | Chạy thử không tải Khóa máy Khởi động lại chương trình Ghi đè tốc độ chạy dao nhanh Ghi đè tiến dao cắt Chỉnh sửa nền Chụp màn hình Cấp độ vận hành Phím tín hiệu đầu vào bên ngoài Phím tắt < tùy chọn > |
|
|---|---|---|
| Lập trình | Tuyệt đối / Tương đối Hệ inch / Hệ mét Cài đặt hệ tọa độ Góc C / Góc R Biến đổi xoay Taro đồng bộ Chương trình con Hiển thị đồ họa |
|
| Đo lường | Đo phôi tự động *1 Đo chiều dài dao |
|
| Tốc độ cao và độ chính xác cao | Điều chỉnh tham số gia công Chế độ độ chính xác cao AIII Chế độ độ chính xác cao BI (đọc trước 160 khối) Bù độ rơ Kiểm soát điểm trung tâm dao *3 (Đọc trước 1.000 khối) < tùy chọn > |
|
| Giám sát | Giám sát tải gia công Giám sát ATC Dự đoán quá tải Hiển thị dạng sóng / Xuất dạng sóng sang thẻ nhớ Hệ thống bù giãn nở nhiệt II (Trục X, Y và Z) Hiển thị hiệu suất sản xuất Tuổi thọ dao / Dao dự phòng Chức năng phát hiện phoi |
|
| Bảo trì | Chức năng lùi taro Nhật ký trạng thái Nhật ký cảnh báo Nhật ký vận hành Thông báo bảo trì Đo điện trở cách điện của động cơ Bộ lọc rửa dao có phát hiện tắc nghẽn bộ lọc Bộ mã hóa không dùng pin Kiểm tra tải phanh |
|
| Tự động / Mạng | Điều khiển từ xa bằng máy tính OPC UA Thông báo tự động PLC tích hợp (LD/ST/FBD) < tùy chọn > |
|
| Tiết kiệm năng lượng | Tự động tắt nguồn Chế độ chờ Tự động tắt dung dịch làm mát Tự động tắt đèn làm việc Độ trễ tắt vòi rửa phoi Vận hành tiết kiệm năng lượng vòi rửa phoi Chế độ tiết kiệm năng lượng |
|
| Ứng dụng hỗ trợ | Điều chỉnh tham số máy Dao ATC Tuổi thọ dao Hiển thị dạng sóng Hiệu suất sản xuất Tiết kiệm năng lượng/Mức tiêu thụ điện năng Hỗ trợ khôi phục Kiểm tra PLC Hỗ trợ gia công không cần làm nóng Bảng điều khiển phần mềm |
|
| Phụ kiện | Trình xem tệp Sổ tay Máy tính Đăng ký truy cập nhanh Tắt màn hình |
|
| Các chức năng chỉ dùng được ở ngôn ngữ NC | Lập trình menu Hệ tọa độ cục bộ Hệ tọa độ phôi mở rộng Định vị một chiều Tiến dao thời gian nghịch đảo Đầu vào dữ liệu có thể lập trình Bù chiều dài dao Bù dao cắt Chia tỷ lệ Đối xứng gương Gọi chương trình con bên ngoài Macro Vận hành băng / Vận hành tải FTP Chức năng bỏ qua nhiều lần < tùy chọn >
|
|
| Các chức năng chỉ dùng được ở ngôn ngữ hội thoại *5 | Chương trình vận hành Chương trình lịch trình Tự động chọn dao Tự động cài đặt điều kiện cắt Tự động cài đặt bù chiều dài dao Tự động cài đặt bù dao cắt Tự động tính toán đầu vào số chưa biết Kiểm soát thứ tự gia công |
|
- *1 Đối với dụng cụ đo, vui lòng chọn đầu dò chạm tùy chọn hoặc tự trang bị.
- *2 Khi sử dụng lệnh dưới micromet, việc chuyển sang chương trình hội thoại sẽ bị vô hiệu hóa.
- *3 Chỉ khả dụng cho U500Xd2-5AX.
- *4 Tiêu chuẩn trên U500Xd2-5AX.
- *5 Ngôn ngữ hội thoại không khả dụng trên U500Xd2-5AX và U500Xd2-100T.
Ví dụ
Hỗ Trợ
Thông tin hỗ trợ
