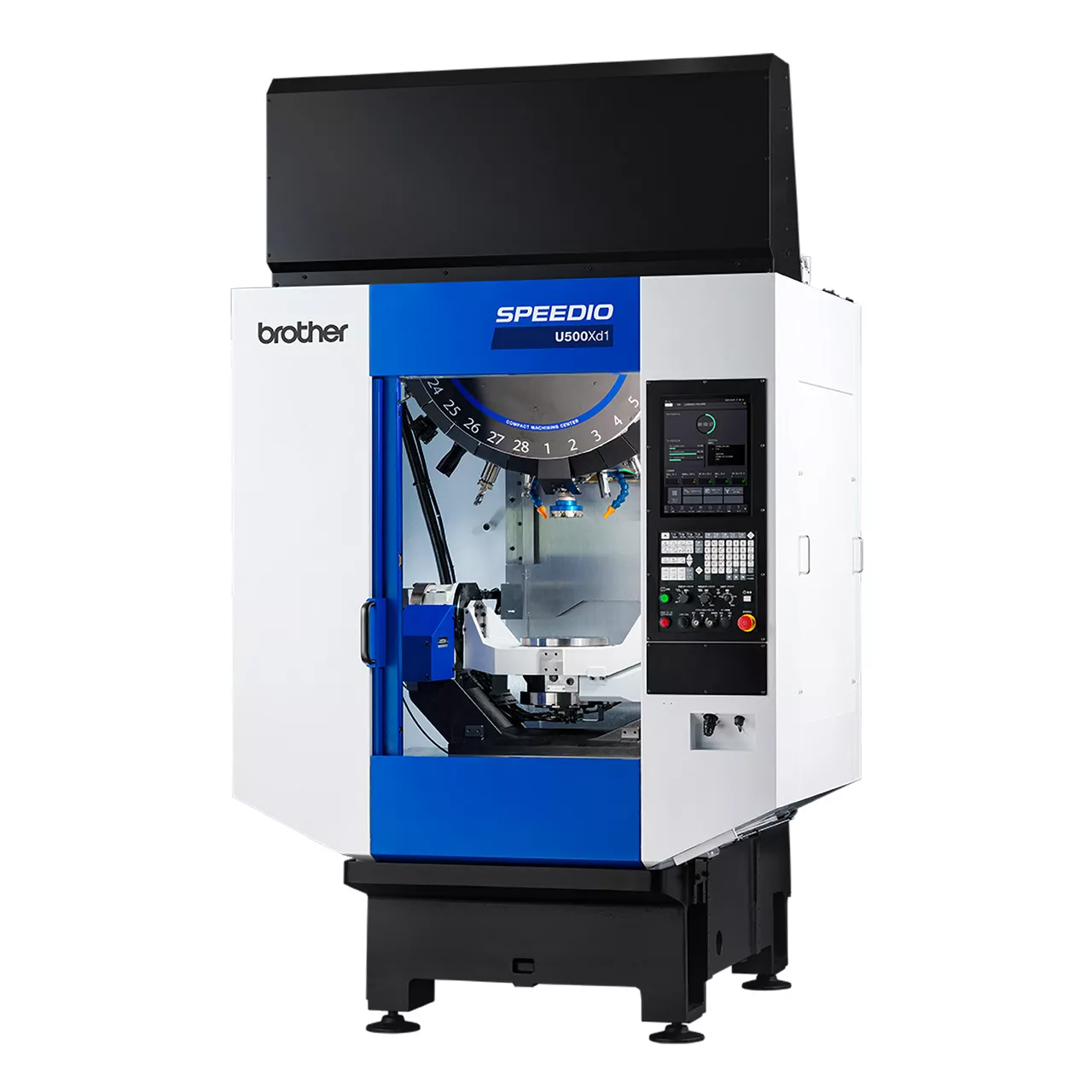

SPEEDIO U500Xd1
Trung tâm Gia công Nhỏ gọn Phổ thông
- Hành trình [mm (inch)]: X: 500 (19,7) Y: 400 (15,7) Z: 300 (11,8)
- Tốc độ trục chính tối đa (min-1): 10.000/ (Tùy chọn) 16.000
- Khả năng chứa dao (cái): 14/ 21/ 28
Chọn biến thể: U500Xd1
[Trung tâm gia công đứng nhỏ gọn BT30]
Trung tâm gia công nhiều mặt
được trang bị bàn xoay nghiêng với vùng gá lắp ø500 mm
Có khả năng xử lý các phôi phức tạp
Thông Tin
Tổng Quan
Tiết kiệm không gian mặc dù máy được trang bị bàn xoay nghiêng
tốc độ cao và độ chính xác cao với vùng gá lắp rộng rãi và ổ chứa 28 dao mới được phát triển.
Gia công một lần gá giúp thúc đẩy tích hợp quy trình.
Gia công một lần gá giúp thúc đẩy tích hợp quy trình.
Bàn xoay nghiêng
Cung cấp vùng gá lắp rộng rãi ø500 x H270 để đáp ứng gia công nhiều mặt cho các phôi cỡ trung bình.
Sức tải tối đa: 100 kg
Ổ chứa dao 28 dao
A newly developed compact drum type 28-tool magazine takes over fast tool change performance.
* Cũng có thể chọn ổ chứa dao 14 dao hoặc ổ chứa dao 21 dao.
Trọng lượng dao tối đa: 4 kg*
* Cần thay đổi cài đặt tham số.
Vùng gia công theo hướng trục Z/Y
Vùng gá lắp/phôi/dao rộng rãi được đảm bảo theo hướng trục Z. (Khoảng cách giữa mặt bàn và đầu mũi trục chính: 445 mm)
Phạm vi hành trình trục Y đã được dịch chuyển khỏi tâm của trục nghiêng để đảm bảo vùng gia công đủ rộng khi trục nghiêng ở 90 độ. (Hành trình trục Y khi trục A ở 90 độ: 270 mm)
Phạm vi hành trình trục Y đã được dịch chuyển khỏi tâm của trục nghiêng để đảm bảo vùng gia công đủ rộng khi trục nghiêng ở 90 độ. (Hành trình trục Y khi trục A ở 90 độ: 270 mm)
Theo đuổi khả năng tăng tốc nhanh và phản hồi nhanh thông qua phát triển tích hợp máy/bộ điều khiển và tối ưu hóa điều khiển với bộ điều khiển “CNC-D00” mới, giúp đẩy hiệu suất máy đến giới hạn để mang lại năng suất cao.
ATC không dừng
Việc thay dao tốc độ cao đã đạt được nhờ khởi động/dừng trục chính, lên/xuống trục Z và hoạt động của ổ chứa dao nhanh hơn và được tối ưu hóa. Các dao lên đến 3 kg có thể được thay trong thời gian ngắn nhất. Các dao lên đến 4 kg cũng có thể được thay với sự gia tăng thời gian tối thiểu.
Ổ chứa dao 28 dao
Phoi - Phoi: 1,3 s
Dao - Dao: 0,7 s
Đạt được kết cấu máy đáng tin cậy và chắc chắn.
Được trang bị động cơ trục chính hiệu suất cao thể hiện mô-men xoắn đủ mạnh từ dải tốc độ thấp đến cao.
Đạt được gia công hiệu suất cao trong nhiều ngành công nghiệp khác nhau, từ các ngành ô tô đến máy móc thông thường, y tế và hàng không.
Kiểm soát điểm trung tâm dao đã được thêm vào để hỗ trợ gia công 5 trục đồng thời.*
*Chỉ khả dụng cho U500Xd1-5AX.
Được trang bị động cơ trục chính hiệu suất cao thể hiện mô-men xoắn đủ mạnh từ dải tốc độ thấp đến cao.
Đạt được gia công hiệu suất cao trong nhiều ngành công nghiệp khác nhau, từ các ngành ô tô đến máy móc thông thường, y tế và hàng không.
Kiểm soát điểm trung tâm dao đã được thêm vào để hỗ trợ gia công 5 trục đồng thời.*
*Chỉ khả dụng cho U500Xd1-5AX.
Các trục XYZ dựa trên S500Xd1
Bộ phận chính của máy và hệ thống truyền động XYZ dựa trên mẫu máy bán chạy nhất
S500Xd1. Đạt được cấu trúc có độ cứng vững cao và hoạt động tốc độ cao.
Động cơ trục chính hiệu suất cao
Động cơ trục chính có mô-men xoắn cao trong dải tốc độ trung bình và cao được sử dụng để đạt được gia công nhôm hoặc sắt tốc độ cao và hiệu suất cao.
10.000 min-1 (tiêu chuẩn)
Mô-men xoắn tối đa: 40 Nm
Công suất tối đa: 18,9 kW
Mô-men xoắn kẹp cao
Cả hai trục A và C đều được cung cấp mô-men xoắn kẹp cao, thể hiện lực giữ cao ngay cả trong gia công tải trọng cao. Có thể gia công với các điều kiện cắt gọt khắt khe hơn, giúp cải thiện hiệu quả sản xuất.
Mô-men xoắn kẹp trục A*: 810 Nm
Mô-men xoắn kẹp trục C*: 560 Nm
Gia công 5 trục đồng thời
Kiểm soát điểm trung tâm dao đi kèm với nhiều chức năng khác nhau. Điều này đạt được gia công 5 trục đồng thời tốc độ cao và độ chính xác cao khi kết hợp với bàn xoay nghiêng không có độ rơ.
Kiểm soát điểm trung tâm dao
Máy được trang bị chức năng điều khiển điểm tâm dao, trong đó quá trình gia công được thực hiện bằng cách thay đổi hướng của dao so với phôi.
Gia tốc tối ưu bằng cách đọc trước lên đến 1.000 khối, đạt được gia công 5 trục đồng thời.
Các chức năng NC liên quan đến gia công 5 trục đồng thời*
Kiểm soát điểm trung tâm dao (đọc trước 1.000 khối),
lệnh dưới micromet, cài đặt tọa độ tính năng, dung lượng bộ nhớ (3 Gbyte)
*Tất cả các chức năng đều là tiêu chuẩn trên U500Xd1-5AX
Có thể vận hành trực quan với các ứng dụng mới và màn hình bảng điều khiển cảm ứng dọc. Các chức năng liên quan được nhóm theo mục đích, chẳng hạn như thiết lập và gia công, nhờ đó vận hành hiệu quả. Trạng thái sản xuất và vận hành được trực quan hóa, cho phép nắm bắt nhanh hơn. Có thể vận hành không lãng phí trong quá trình thiết lập, điều chỉnh gia công, sản xuất và khôi phục, nhờ đó cải thiện hiệu quả công việc và tỷ lệ vận hành.
Màn hình chính
Thông tin cần thiết cho sản xuất, chẳng hạn như bộ đếm phôi và tuổi thọ dao, được thu thập trên màn hình chính. Các phím tắt được gán cho các màn hình thường sử dụng để bạn có thể mở chúng bằng một lần chạm.
Giao diện người dùng mới
Khả năng sử dụng đã được cải thiện đáng kể bằng cách nhóm các chức năng liên quan, tạo ra các ứng dụng hỗ trợ mới trực quan với khả năng vận hành và khả năng hiển thị được cải thiện, cung cấp các phụ kiện hữu ích (máy tính, sổ tay, trình xem tệp, v.v.) và cho phép thực hiện thao tác có ở các màn hình thông thường trên bảng điều khiển cảm ứng.
Các Thông Số Kĩ Thuật
Thông số kỹ thuật sản phẩm
U500Xd1
Tốc độ trục chính tối đa [min⁻¹]
10.000/ (Tùy chọn) 16.000
Hành trình [mm (inch)]
X: 500 (19,7) Y: 400 (15,7) Z: 300 (11,8) A(độ): -30 đến 120 C(độ):360
Khả năng chứa dao [pcs.]
14/ 21/ 28
Tốc độ chạy dao nhanh (các trục XYZ) [m/min (inch/min)]
50 x 50 x 56 (1,969 x 1,969 x 2,205)
Tốc độ trục chính tiện tối đa [min-1]
A:50 C:75
Diện tích sàn yêu cầu [mm (inch)]
1.560 x 2,026 [2,864] (61.4 x 79.8 [112.8])
Trục chính tiếp xúc kép BT (BIG-PLUS)
Tùy chọn
Nước làm mát qua trục chính (CTS)
Tùy chọn
| Mục | U500Xd1 / U500Xd1 RD *8 | U500Xd1-5AX / U500Xd1-5AX RD *8 | ||
|---|---|---|---|---|
| Cụm CNC | CNC-D00 | CNC-D00v (DB) | ||
| Hành trình | Trục X [mm (inch)] | 500 (19.7) | ||
| Trục Y [mm (inch)] | 400 (15.7) | |||
| Trục Z [mm (inch)] | 300 (11.8) | |||
| Trục A [độ] | 120 đến -30 | |||
| Trục C [độ] | 360 | |||
| Khoảng cách từ mặt bàn đến đầu mũi trục chính [mm (inch)] | 145 - 445 (5.7 - 17.5) | |||
| Bàn máy | Kích thước vùng làm việc [mm (inch)] | ø260 (ø10,2) | ||
| Sức tải tối đa (tải trọng phân bố đều) [kg (lbs)] |
100 (220) | |||
| Quán tính tải bàn tối đa | 1,8 (6151) [2,6 (8885) *9] | |||
| Trục chính | Tốc độ trục chính [min-1] | Thông số kỹ thuật 10.000 min-1: 1 - 10.000 Thông số kỹ thuật 16.000 min-1 (Tùy chọn): 1 - 16.000 |
||
| Tốc độ trong quá trình taro [min-1] | TỐI ĐA 6.000 | |||
| Lỗ côn | Côn 7/24 số 30 | |||
| Hệ thống tiếp xúc kép BT (BIG-PLUS) |
Tùy chọn | |||
| Hệ thống làm mát xuyên trục chính (CTS) | Tùy chọn | |||
| Tốc độ tiến dao | Tốc độ chạy dao nhanh (vùng XYZ) [m/min (inch/min)] |
50 x 50 x 56 (1,969 x 1,969 x 2,205) | ||
| Tốc độ tiến dao cắt [mm/min (inch/min)] |
Trục X, Y, Z: 1 - 30.000 (0,04 - 1.181) *7 | |||
| Tốc độ tiến dao phân độ (A và C) | Trục A: 50, Trục C: 75 (60) *9 | |||
| Cụm ATC | Loại chuôi dao | MAS-BT30 | ||
| Loại chốt kéo*4 | MAS-P30T-2 | |||
| Khả năng chứa dao [cái] | 14/21/28 | |||
| Chiều dài dao tối đa [mm (inch)] | 250 (9.8) | |||
| Đường kính dao tối đa [mm (inch)] | 110 (4.3) | |||
| Trọng lượng dao tối đa [kg (lbs)]*1 | 3,0 (6,6) [4,0 (8,8) *10] / dao, (TỔNG TRỌNG LƯỢNG DAO: 25 (55,1) cho 14 dao, 35 (77,2) cho 21 hoặc 28 dao) |
|||
| Phương pháp chọn dao | Phương pháp rút gọn ngẫu nhiên | |||
| Thời gian thay dao *5 | Dao đến dao [giây] | 0,6 / 0,7 (14 hoặc 21 dao / 28 dao) | ||
| Phoi đến phoi [giây] | 1,2 / 1,3 (14 hoặc 21 dao / 28 dao) | |||
| Động cơ điện | Động cơ trục chính (10 phút/liên tục)[kW] *2 |
Thông số kỹ thuật 10.000 min-1: 10,1/7,1
Thông số kỹ thuật 16.000 min-1 (Tùy chọn): 7,4/5,1 |
||
| Động cơ tiến dao các trục [kW] | Trục XY: 1,0, Trục Z: 2,0, Trục A: 0,9, Trục C: 0,55 | |||
| Nguồn điện | Nguồn cấp điện | AC 200 đến 230 V ± 10%, 3 pha, 50/60 Hz ± 2% | ||
| Công suất điện (liên tục) [kVA] | Thông số kỹ thuật 10.000 min-1: 9,5
Thông số kỹ thuật 16.000 min-1 (Tùy chọn): 9,5 |
|||
| Nguồn cấp khí nén | Áp suất khí nén thông thường [MPa] | 0,4 - 0,6 (giá trị khuyến nghị: 0,5 MPa)*6 | ||
| Lưu lượng yêu cầu [L/min] | 55 L/min | |||
| Kích thước máy | Chiều cao [mm (inch)] | 2,748 (108.2) | ||
| Diện tích sàn yêu cầu*11 [khi cửa bộ điều khiển đang mở] [mm (inch)] |
1.560 x 2,026 [2,864] (61.4 x 79.8 [112.8]) | |||
| Trọng lượng [kg (lbs)] | 2,650 (5,843) | |||
| Độ chính xác*3 | Độ chính xác định vị trục hai chiều (ISO230-2:1988) [mm (inch)] |
Trục X, Y, Z: 0,006~0,020 (0,00024~0,00079) /Trục A, C: 28 giây trở xuống | ||
| Độ lặp lại định vị trục hai chiều (ISO230-2:2014) [mm (inch)] |
Trục X, Y, Z: Dưới 0,004 (0,00016) /Trục A, C: 16 giây trở xuống | |||
| Phụ kiện tiêu chuẩn | Hướng dẫn vận hành (1 bộ DVD), bu lông cân bằng (4 cái), tấm cân bằng (4 cái) |
|||
- *1 Trọng lượng dao thực tế khác nhau tùy thuộc vào cấu hình và trọng tâm. Các số liệu hiển thị ở đây chỉ mang tính chất tham khảo.
- *2 Công suất động cơ trục chính khác nhau tùy thuộc vào tốc độ trục chính.
- *3 Được đo lường tuân thủ theo các tiêu chuẩn ISO và tiêu chuẩn của Brother. Vui lòng liên hệ với nhà phân phối tại địa phương của bạn để biết thêm chi tiết.
- *4 Các thông số kỹ thuật của Brother được áp dụng cho vít rút của CTS.
- *5 Được đo lường tuân thủ theo JIS B6336-9 và MAS011-1987.
- *6 Áp suất khí nén thông thường thay đổi tùy thuộc vào thông số kỹ thuật của máy, chi tiết chương trình gia công hoặc việc sử dụng thiết bị ngoại vi. Cài đặt áp suất cao hơn giá trị khuyến nghị.
- *7 Khi sử dụng chế độ độ chính xác cao B.
- *8 Máy cần được trang bị thiết bị phát hiện di dời tùy thuộc vào điểm đến. Các máy được trang bị thiết bị phát hiện di dời có chữ "RD" ở cuối tên mẫu máy.
- *9 Khi sử dụng chế độ quán tính cao. Cần thay đổi cài đặt tham số.
- *10 Cần thay đổi cài đặt tham số. (Thời gian phân độ dao bị thay đổi.)
- *11 Giá trị này không bao gồm thùng chứa dung dịch làm nguội.
| Mẫu CNC | 《U500Xd1》 | CNC-D00 |
|---|---|---|
| 《U500Xd1-5AX》 | CNC-D00v (DB) | |
| Trục điều khiển | 5 trục (X, Y, Z, A, C) | |
| Các trục điều khiển đồng thời 《U500Xd1》 |
Định vị | 5 trục (X, Y, Z, A, C) |
| Nội suy |
Tuyến tính: 4 trục (X, Y, Z, 1 trục bổ sung)
Cung tròn: 2 trục Xoắn ốc/Hình nón: 3 trục (X, Y, Z) |
|
| Các trục điều khiển đồng thời 《U500Xd1-5AX》 |
Định vị | 5 trục (X, Y, Z, A, C) |
| Nội suy |
Tuyến tính: 5 trục (X, Y, Z, 2 trục bổ sung)
Cung tròn: 2 trục Xoắn ốc/Hình nón: 4 trục (3 trục tuyến tính + 1 trục bổ sung, 2 trục tuyến tính + 2 trục bổ sung) |
|
| Lượng tăng đầu vào nhỏ nhất | 0,001 mm, 0,0001 inch, 0,001 độ. | |
| Kích thước có thể lập trình tối đa | ±999999,999 mm, ±99999,9999 inch | |
| Màn hình hiển thị | Màn hình cảm ứng LCD màu 15 inch | |
| Dung lượng bộ nhớ *Tổng dung lượng của chương trình và ngân hàng dữ liệu |
《U500Xd1》 | 500 Mbyte, 3 Gbyte (tùy chọn) |
| 《U500Xd1-5AX》 | 3 Gbyte | |
| Giao tiếp bên ngoài | Giao diện bộ nhớ USB, Ethernet, RS232C (tùy chọn) | |
| Số lượng chương trình có thể đăng ký | 4.000 (Tổng dung lượng của chương trình và ngân hàng dữ liệu) | |
| Định dạng chương trình | Ngôn ngữ NC, hội thoại (thay đổi bằng tham số) Có sẵn chuyển đổi từ chương trình hội thoại sang chương trình ngôn ngữ NC |
|
- * "Các trục điều khiển" và "Các trục điều khiển đồng thời" biểu thị số lượng trục tối đa, số lượng này sẽ khác nhau tùy thuộc vào quốc gia đích và thông số kỹ thuật của máy.
- * Ethernet là nhãn hiệu hoặc nhãn hiệu đã đăng ký của XEROX tại Hoa Kỳ.
| Vận hành | Chạy thử không tải Khóa máy Khởi động lại chương trình Ghi đè tốc độ chạy dao nhanh Ghi đè tiến dao cắt Chỉnh sửa nền Chụp màn hình Cấp độ vận hành Phím tín hiệu đầu vào bên ngoài Phím tắt < tùy chọn > |
|
|---|---|---|
| Lập trình | Tuyệt đối / Tương đối Hệ inch / Hệ mét Cài đặt hệ tọa độ Góc C / Góc R Biến đổi xoay Taro đồng bộ Chương trình con Hiển thị đồ họa |
|
| Đo lường | Đo phôi tự động *1 Đo chiều dài dao |
|
| Tốc độ cao và độ chính xác cao | Điều chỉnh tham số gia công Chế độ độ chính xác cao AIII Chế độ độ chính xác cao BI (đọc trước 160 khối) Bù độ rơ Kiểm soát điểm trung tâm dao *3 (Đọc trước 1.000 khối) < tùy chọn > |
|
| Giám sát | Giám sát tải gia công Giám sát ATC Dự đoán quá tải Hiển thị dạng sóng / Xuất dạng sóng sang thẻ nhớ Hệ thống bù giãn nở nhiệt II (Trục X, Y và Z) Hiển thị hiệu suất sản xuất Tuổi thọ dao / Dao dự phòng |
|
| Bảo trì | Chức năng lùi taro Nhật ký trạng thái Nhật ký cảnh báo Nhật ký vận hành Thông báo bảo trì Đo điện trở cách điện của động cơ Bộ lọc rửa dao có phát hiện tắc nghẽn bộ lọc Bộ mã hóa không dùng pin Kiểm tra tải phanh |
|
| Tự động / Mạng | Điều khiển từ xa bằng máy tính OPC UA Thông báo tự động PLC tích hợp (LD/ST/FBD) < tùy chọn > |
|
| Tiết kiệm năng lượng | Tự động tắt nguồn Chế độ chờ Tự động tắt dung dịch làm mát Tự động tắt đèn làm việc Độ trễ tắt vòi rửa phoi |
|
| Ứng dụng hỗ trợ | Điều chỉnh tham số máy Dao ATC Tuổi thọ dao Hiển thị dạng sóng Hiệu suất sản xuất Mức tiêu thụ điện năng Hỗ trợ khôi phục gia công Kiểm tra PLC |
|
| Phụ kiện | Trình xem tệp Sổ tay Máy tính Đăng ký truy cập nhanh Tắt màn hình |
|
| Các chức năng chỉ dùng được ở ngôn ngữ NC | Lập trình menu Hệ tọa độ cục bộ Hệ tọa độ phôi mở rộng Định vị một chiều Bước tiến thời gian nghịch đảo Đầu vào dữ liệu có thể lập trình Bù chiều dài dao Bù dao cắt Chia tỷ lệ Đối xứng gương Gọi chương trình con bên ngoài Macro Vận hành ở chế độ băng Chức năng bỏ qua nhiều lần < tùy chọn > |
|
| Các chức năng giới hạn ở hội thoại | Chương trình vận hành Chương trình lịch trình Tự động chọn dao Tự động cài đặt điều kiện cắt Tự động cài đặt bù chiều dài dao Tự động cài đặt bù dao cắt Tự động tính toán đầu vào số chưa biết Kiểm soát thứ tự gia công |
|
- *1 Người dùng cần tự chuẩn bị dụng cụ đo lường.
- *2 Khi sử dụng lệnh dưới micromet, việc chuyển sang chương trình hội thoại sẽ bị vô hiệu hóa.
- *3 Chỉ khả dụng cho U500Xd1-5AX.
- *4 Tiêu chuẩn trên U500Xd1-5AX.
Ví dụ
Ô tô

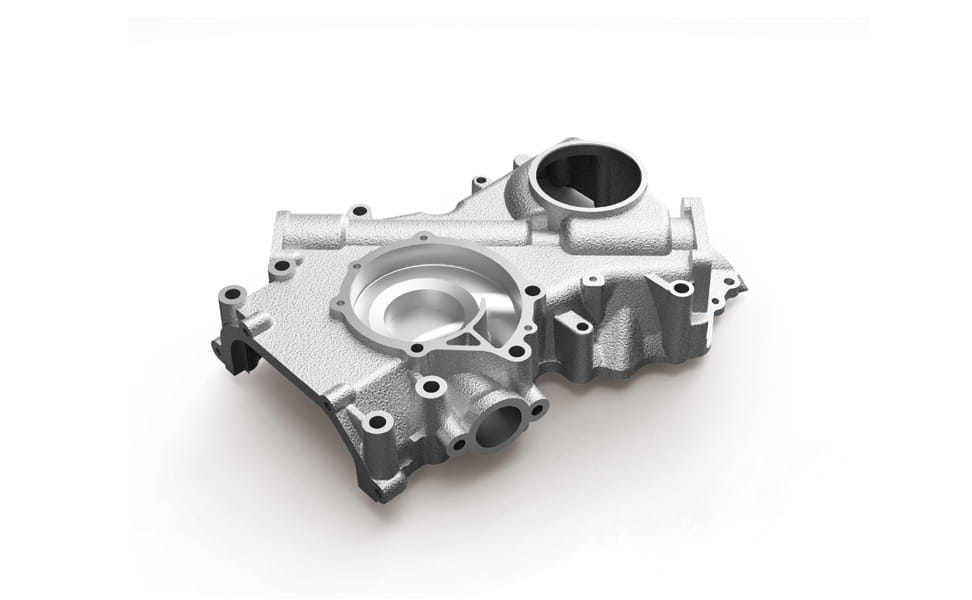

Tên chi tiếtVỏ bọc hộp số EV
Vật liệuHợp kim nhôm

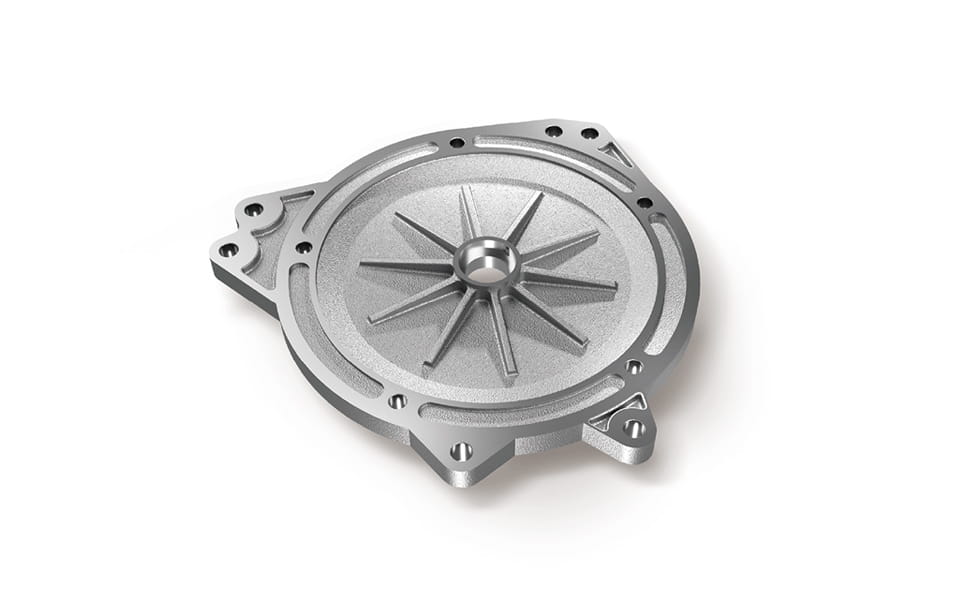

Tên chi tiếtNắp vỏ động cơ EV
Vật liệuHợp kim nhôm

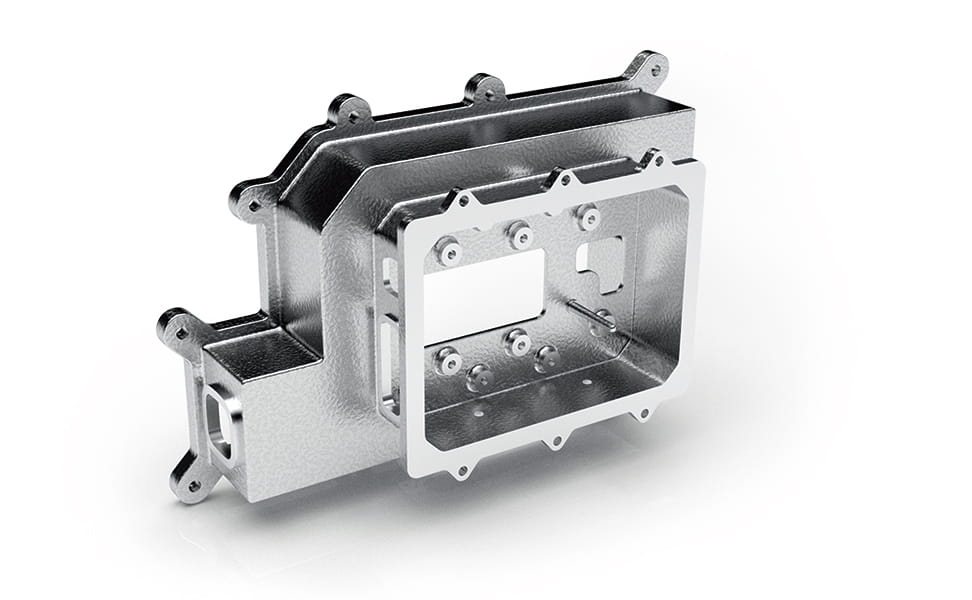

Tên chi tiếtVỏ biến tần EV
Vật liệuHợp kim nhôm

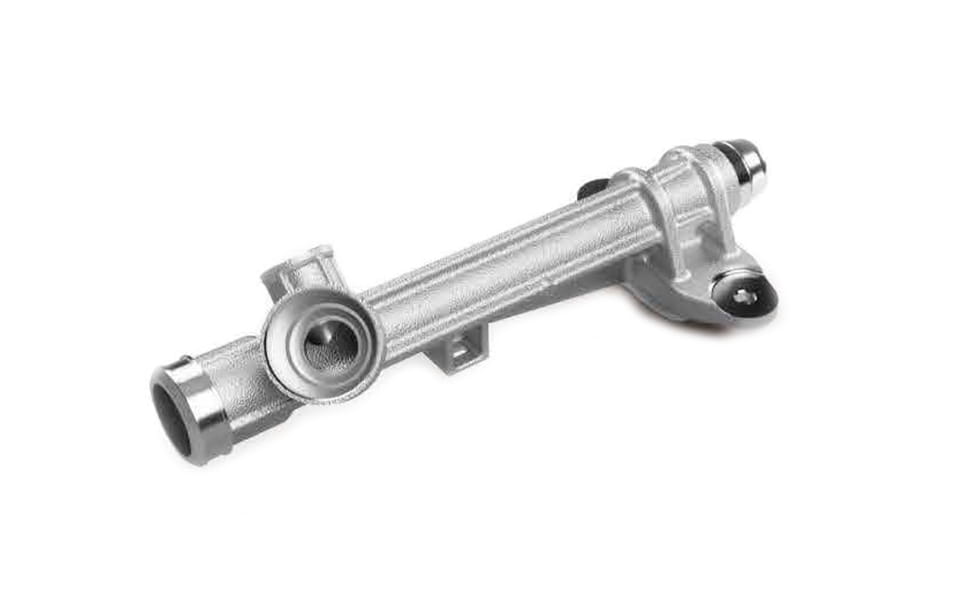

Tên chi tiếtVỏ thước lái
Vật liệuHợp kim nhôm
Hàng không

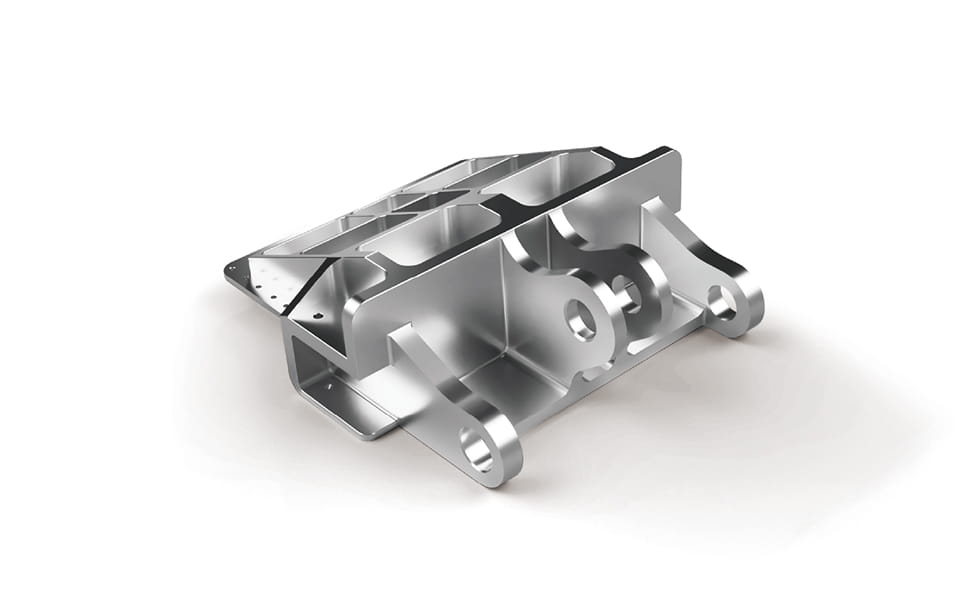

Tên chi tiếtCác bộ phận máy bay
Vật liệuHợp kim nhôm
Y tế

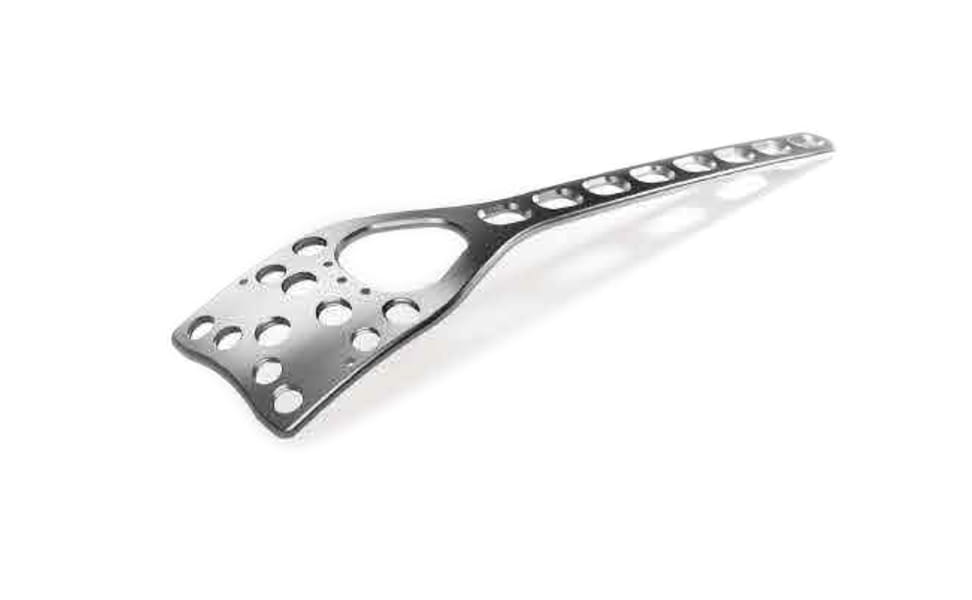

Tên chi tiếtNẹp xương
Vật liệuTi-6Al-4V
