SPEEDIO S700Xd2-100T
Trung tâm Gia công Nhỏ gọn
- Hành trình [mm (inch)]: X: 700 (27,6) Y: 450 (17,7) Z: 380 (15,0)
- Tốc độ trục chính tối đa (min-1): 12.000/ (Tùy chọn) mô-men xoắn cao 10.000/ (Tùy chọn) 20.000
- Khả năng chứa dao (cái): 100
Chọn biến thể: S700Xd2-100T
[Trung tâm gia công đứng nhỏ gọn BT30]
Nhỏ gọn nhưng có năng suất cao
Mẫu máy có ổ chứa 100 dao
Cải thiện hiệu quả sản xuất số lượng ít nhiều chủng loại
Thông Tin
Tổng Quan
Hành trình trục Y/Z được tăng lên, bàn máy lớn hơn và việc sử dụng ổ chứa dao 28 dao giúp mở rộng phạm vi ứng dụng cho việc tích hợp quy trình, chẳng hạn như gia công nhiều mặt và sản xuất đa dạng sản phẩm với số lượng linh hoạt.
Cùng với thông số kỹ thuật đa dạng, máy đáp ứng nhiều loại hình gia công khác nhau.
Hành trình trục Y được tăng lên giúp mở rộng phạm vi phôi mục tiêu.
Hành trình trục Y
400 mm (Mẫu trước đó) → 450 mm
Bàn lớn hơn giúp mở rộng phạm vi lựa chọn đồ gá.
S300/S500Xd2 600 X 400* → 600 X 450 mm
S700Xd2 800 X 400* → 800 X 450 mm
* Values of previous model
Ngoài hành trình trục Z 300 mm tiêu chuẩn, có thể chọn hành trình trục Z 380 mm.
Hành trình trục Z và khoảng cách giữa mặt bàn và đầu mũi trục chính đã được tăng lên để đảm bảo vùng gia công rộng rãi theo hướng trục Z và cải thiện khả năng tiếp cận của dao.
* Không thể chọn thông số kỹ thuật trục Z 380 mm cho S300Xd2.
Hành trình trục Z
300 mm (tiêu chuẩn) 380 mm (tùy chọn)
Khoảng cách giữa mặt bàn và đầu mũi trục chính
180 - 480 mm (tiêu chuẩn) 150 - 530 mm (tùy chọn)
Ổ chứa dao 28 dao *1
Ổ chứa dao 28 dao là ổ dao dạng mâm xoay nhỏ gọn đạt được việc thay dao tốc độ cao. Trọng lượng dao tối đa là 4 kg. Có nhiều thông số kỹ thuật ổ chứa dao khả dụng, bao gồm 14 dao, 21 dao, 28 dao*1 và 100 dao*2.
*1. Không thể chọn ổ chứa dao 28 dao cho S300Xd2.
*2. Chỉ có thể chọn ổ chứa dao 100 dao cho S700Xd2-100T. Xem trang 15 đến 18 để biết chi tiết.
Ổ chứa dao 28 dao
Đường kính dao tối đa 110 mm
Trọng lượng dao tối đa 4 kg
Tổng trọng lượng dao tối đa 35 kg
Dao - Dao 0,7 s
Điều khiển được tối ưu hóa bởi bộ điều khiển CNC-D00 giúp loại bỏ lãng phí đến mức tối đa trong mọi thao tác trong quá trình gia công. Điều này tối đa hóa hiệu suất của máy có độ tin cậy cao và đảm bảo năng suất cao.
ATC không dừng
Việc thay dao tốc độ cao đã đạt được nhờ khởi động/dừng trục chính,
lên/xuống trục Z và hoạt động của ổ chứa dao nhanh hơn và được tối ưu hóa. Các dao lên đến 3 kg có thể được thay trong thời gian ngắn nhất. Các dao lên đến 4 kg cũng có thể được thay với sự gia tăng thời gian tối thiểu.
14/21 dao (Dao tiêu chuẩn) Dao - Dao: 0,6 s / Phoi - Phoi*: 1,2 s
28 dao (Dao tiêu chuẩn) Dao - Dao: 0,7 s / Phoi - Phoi*: 1,3 s
28 dao (Dao nặng) Dao - Dao: 0,8 s / Phoi - Phoi*: 1,4 s
* Các giá trị cho thông số kỹ thuật trục Z 300 mm.
Ước tính điều kiện tải của ổ chứa dao*
Ước tính quán tính và tải không cân bằng của dao được nạp trong ổ chứa dao, đồng thời cài đặt giá trị tối ưu cho gia tốc của trục ổ chứa dao. Ngoài ra, tự động cập nhật giá trị thành gia tốc tối ưu ước tính, ngay cả trong quá trình hoạt động được lập trình.
* Không thể sử dụng cho kho chứa dao của S700Xd2-100T.
Trục chính tăng/giảm tốc độ cao
Việc sử dụng trục chính có quán tính thấp và động cơ trục chính tăng/giảm tốc cao đã giúp đạt được khởi động/dừng trục chính nhanh hơn.
Thời gian khởi động/dừng trục chính từ 0,15 giây trở xuống*
* Thông số kỹ thuật mô-men xoắn cao.
Trục Z gia tốc cao
Vì trục Z di chuyển thường xuyên, gia tốc cao nhất trong phân khúc đã đạt được, góp phần giảm thời gian chu kỳ.
Gia tốc trục Z Tối đa 2,2 G
Hoạt động đồng thời
Thời gian lãng phí đã được giảm bớt bằng cách thực hiện đồng thời việc thay dao và định vị các trục X/Y và các trục bổ sung.
Cài đặt gia tốc các trục X/Y tối ưu
Trọng lượng tải được ước tính bằng cách di chuyển bàn để cài đặt gia tốc tối ưu cho các trục X/Y.
Có nhiều loại trục chính khác nhau để đáp ứng nhiều ngành công nghiệp, từ các ngành ô tô đến bán dẫn, các bộ phận chính xác và thiết bị CNTT.
Cụm NC đạt được khả năng gia công ba chiều tốc độ cao và độ chính xác cao hoặc gia công 5 trục đồng thời *.
* Gia công 5 trục đồng thời chỉ có trên các mẫu máy S300/500/700Xd2-5AX.
Động cơ trục chính 20.000 min-1 hiệu suất cao và mới được phát triển
Động cơ trục chính 20.000 min-1 mới đã được phát triển. Tương thích với Hệ thống làm mát xuyên trục chính (CTS), động cơ này cải thiện hơn nữa năng suất khoan lỗ đường kính nhỏ. Có sẵn nhiều thông số kỹ thuật trục chính, bao gồm thông số kỹ thuật 12.000 min-1 tiêu chuẩn và thông số kỹ thuật mô-men xoắn cao.
Thông số kỹ thuật mô-men xoắn cao. (tùy chọn)
Mô-men xoắn tối đa 92 N・m
Công suất tối đa 26,2 kW
Thông số kỹ thuật 20.000 min-1 (tùy chọn)
Mô-men xoắn tối đa 27 N・m
Công suất tối đa 15,4 kW
Thông số kỹ thuật 12.000 min-1 (tiêu chuẩn)
Mô-men xoắn tối đa 40 N・m
Công suất tối đa 18,9 kW
Cải thiện độ cứng vững của trục chính
Đối với thông số kỹ thuật mô-men xoắn cao 10.000 min-1 (tùy chọn), đường kính ổ trục chính đã được mở rộng để tăng cường độ cứng vững.
Máy thể hiện khả năng của mình trong nhiều ứng dụng gia công khác nhau, bao gồm cả gia công hạng nặng đối với thép.
Lực kẹp trục chính
Cải thiện 15%
Đường kính ổ trục chính (thông số kỹ thuật mô-men xoắn cao)
Lớn hơn 10%
Điều chỉnh độ rung (tùy chọn)
Điều chỉnh độ rung phân tích dữ liệu dạng sóng bằng ứng dụng PC để đề xuất tốc độ trục chính được khuyến nghị. Điều kiện gia công tối ưu thúc đẩy hiệu suất gia công đến mức tối đa.
Gia công 5 trục đồng thời
Được trang bị nhiều chức năng khác nhau, bao gồm kiểm soát điểm trung tâm dao và lệnh dưới micromet, để đạt được gia công 5 trục đồng thời tốc độ cao và độ chính xác cao.
* Không thể thay đổi sang ngôn ngữ hội thoại đối với các thông số kỹ thuật gia công 5 trục đồng thời (5AX).
Kiểm soát điểm trung tâm dao
Được trang bị kiểm soát điểm trung tâm dao, trong đó quá trình gia công được thực hiện bằng cách thay đổi hướng của dao so với phôi. Khả năng tăng/giảm tốc tối ưu nhờ đọc trước lên đến 1.000 khối lệnh giúp đạt được gia công 5 trục đồng thời.
Tốc độ xử lý các đoạn thẳng cực nhỏ
Dung lượng CPU đã được tăng lên đáng kể để nâng cao tốc độ xử lý các đoạn thẳng cực nhỏ gấp bốn lần so với bộ điều khiển trước đó. Nhờ đó, máy có thể xử lý dữ liệu CAM với dung sai nhỏ ở tốc độ cao.
Các chức năng bảo trì đã được tăng cường để ngăn ngừa hỏng hóc máy, với các biện pháp xử lý phoi được thực hiện để giảm thiểu lỗi gia công.
Việc tránh triệt để tình trạng dừng máy giúp duy trì năng suất cao tại các địa điểm sản xuất.
Hệ thống làm sạch dao (tùy chọn)
Số lượng lỗ xả và góc của các lỗ này đã được tối ưu hóa để tăng đáng kể lưu lượng xả. Điều này mang lại khả năng làm sạch tăng gấp ba lần so với mẫu trước đó.
Các thông số kỹ thuật CTS cho phép chọn loại bơm trực tiếp, trong đó dung dịch làm mát được xả từ bơm CTS, tiêu thụ ít khí nén hơn so với loại hỗ trợ bằng khí nén.
* Khi không chọn CTS, tính năng làm sạch dao hỗ trợ bằng khí nén sẽ được sử dụng
Với sức chứa lớn nhất trong dòng máy SPEEDIO, ổ chứa dao 100 dao mới đã được phát triển. *1
Cơ chế độc đáo của Brother’ giúp tiết kiệm không gian và đạt năng suất cao.
*1. Chỉ được gắn trên S700Xd2-100T. Ngôn ngữ hội thoại không khả dụng trên S700Xd2-100T.
Ổ chứa dao 100 dao mới được phát triển
Một kho chứa dao có thể lưu trữ 36 dao được lắp đặt ở bên phải và bên trái của ổ dao dạng mâm xoay 28 dao, cho phép lưu trữ 100 dao, sức chứa lớn nhất trong dòng SPEEDIO.
Cơ chế xử lý dao nguyên bản của Brother’ giúp đạt được việc thay dao ổn định.
Thông số ổ chứa dao 100 dao
Ổ dao dạng mâm xoay: 28 dao
Kho chứa dao (trái/phải): 36 dao mỗi bên
Tổng sức chứa: 100 dao
Cửa chắn kho chứa dao ngăn cách kho chứa dao với buồng gia công, giảm thiểu ảnh hưởng của phoi lên dao.
Thiết kế tiết kiệm không gian Năng suất cao
Các kho chứa dao được lắp đặt bên trong máy để tiết kiệm không gian trong khi vẫn lưu trữ được 100 dao.
*1. Không bao gồm thùng chứa nước làm mát và băng tải phoi
*2. So với máy gia công đứng BT40 có khả năng chứa dao tương đương
Năng suất cao
Nếu số lượng dao được sử dụng trong gia công từ 28 dao trở xuống, có thể thay dao tốc độ cao chỉ bằng ổ dao dạng mâm xoay, mang lại năng suất cao.
Ngay cả khi sử dụng dao trong kho chứa dao, việc xử lý có thể được thực hiện trong khoảng 5 giây (1 dao).
Ngoài ra, tất cả các dao trong ổ dao dạng mâm xoay đều có thể được thay dễ dàng, giúp giảm thời gian thiết lập.
Thời gian thay dao của ổ dao dạng mâm xoay
Dao đến dao: 0,7 s
Phoi đến phoi: 1,4 s
Thời gian xử lý của kho chứa dao *3
Ngắn nhất (1 dao): Khoảng 5 s
Thay tất cả dao (28 dao): Khoảng 140 s
*3. Thời gian xử lý thay đổi tùy thuộc vào vị trí gắn dao.
Chức năng quản lý kho chứa dao
Một chức năng quản lý ổ chứa dao 100 dao đã được thêm vào ứng dụng dao ATC.
Thao tác thay dao rất trực quan và các dao được sử dụng trong chương trình gia công có thể được di chuyển hàng loạt từ kho chứa dao sang ổ dao dạng mâm xoay.
Ngoài ra, dữ liệu của các dao trong kho chứa dao có thể được thay đổi dễ dàng.
Ổ chứa dao 100 dao + Vùng gá lắp rộng rãi
Đối với các phôi sản xuất đa dạng, số lượng ít, ổ chứa dao 100 dao giúp loại bỏ nhu cầu thay dao thường xuyên và vùng gá lắp rộng rãi cho phép gắn nhiều đồ gá.
Những tính năng này cải thiện đáng kể hiệu quả của việc sản xuất đa dạng, số lượng ít.
Giúp tự động hóa và tiết kiệm nhân lực dễ dàng hơn
Cửa chắn bên (tùy chọn)
Với giả định việc tải/dỡ phôi từ bên hông bằng rô-bốt, một cửa chắn bên đã được chuẩn bị để giúp tự động hóa dễ dàng hơn.
* Cần có hàng rào an toàn. Không thể chọn cho S300Xd2.
Băng tải phoi (tùy chọn)
Có sẵn hai loại băng tải phoi: loại thanh cào và loại bản lề + thanh cào.
* Băng tải phoi chỉ có thể được chọn cho S700Xd2-100T.
Các Thông Số Kĩ Thuật
Thông số kỹ thuật sản phẩm
S700Xd2-100T
Tốc độ trục chính tối đa [min⁻¹]
12.000/ (Tùy chọn) mô-men xoắn cao 10.000/ (Tùy chọn) 20.000
Hành trình [mm (inch)]
X: 700 (27,6) Y: 450 (17,7) Z: 380 (15,0)
Khả năng chứa dao [pcs.]
100
Tốc độ chạy dao nhanh (các trục XYZ) [m/min (inch/min)]
50 x 50 x 56 (1,969 x 1,969 x 2,205)
Diện tích sàn yêu cầu [mm (inch)]
2,050 x 2,081 (80.7 × 81.9)
Trục chính tiếp xúc kép BT (BIG-PLUS)
Tùy chọn
Nước làm mát qua trục chính (CTS)
Tùy chọn
| Mục | S300Xd2 S300Xd2 RD *9 S300Xd2-5AX S300Xd2-5AX RD *9 |
S500Xd2 S500Xd2 RD *9 S500Xd2-5AX S500Xd2-5AX RD *9 |
S700Xd2 S700Xd2 RD *9 S700Xd2-5AX S700Xd2-5AX RD *9 |
S700Xd2-100T S700Xd2-100T RD *9 S700Xd2-5AX/100T S700Xd2-5AX/100T RD *9 |
||||
|---|---|---|---|---|---|---|---|---|
| Cụm CNC | [S300Xd2/S500Xd2/S700Xd2] CNC-D00 [S300Xd2-5AX/S500Xd2-5AX/S700Xd2-5AX] CNC-D00v(DB) |
|||||||
| Hành trình | Trục X [mm (inch)] | 300 (11.8) | 500 (19.7) | 700 (27.6) | ||||
| Trục Y [mm (inch)] | 450 (17.7) | |||||||
| Trục Z [mm (inch)] | 300 (11.8) | 300 (11.8) | 380 (15.0) | 300 (11.8) | 380 (15.0) | 380 (15.0) | ||
| Khoảng cách từ mặt bàn đến đầu mũi trục chính [mm (inch)] | 180 - 480 (7,1 - 18,9) |
180 - 480 (7,1 - 18,9) |
150 - 530 (5,9 - 20,9) |
180 - 480 (7,1 - 18,9) |
150 - 530 (5,9 - 20,9) |
150 - 530 (5,9 - 20,9) |
||
| Bàn máy | Kích thước vùng làm việc [mm (inch)] | 600 × 450 (23,4 × 17,7) | 800 × 450 (31,4 × 17,7) | |||||
| Sức tải tối đa (tải trọng phân bố đều) [kg (lbs)] |
250 [300 *6] (551 [661 *6]) |
250 [400 *6] (551 [881 *6]) |
||||||
| Trục chính | Tốc độ trục chính *14 [min-1] | Thông số kỹ thuật 12.000 min-1: 1 - 12.000, Thông số kỹ thuật mô-men xoắn cao 10.000 min-1 (Tùy chọn): 1 - 10.000, Thông số kỹ thuật 20.000 min-1 (Tùy chọn): 1 - 20.000, Thông số kỹ thuật 27.000 min-1 (Tùy chọn): 1 - 27.000, (Không thể chọn thông số kỹ thuật 27.000 min-1 cho các mẫu máy có thông số kỹ thuật trục Z 380 mm) |
Thông số kỹ thuật 12.000 min-1: 1 - 12.000, Thông số kỹ thuật mô-men xoắn cao 10.000 min-1 (Tùy chọn): 1 - 10.000, Thông số kỹ thuật 20.000 min-1 (Tùy chọn): 1 - 20.000 |
|||||
| Tốc độ trong quá trình taro [min-1] | Tối đa 6.000 (Thông số kỹ thuật 27.000 min-1: Tối đa 8.000) | Tối đa 6.000 | ||||||
| Lỗ côn | Côn 7/24 số 30 | |||||||
| Hệ thống tiếp xúc kép BT (BIG-PLUS) |
Tùy chọn | |||||||
| Hệ thống làm mát xuyên trục chính (CTS) | Tùy chọn (Không thể chọn CTS cho các mẫu máy có thông số kỹ thuật 27.000 min-1) |
Tùy chọn | ||||||
| Tốc độ tiến dao | Tốc độ chạy dao nhanh (Trục XYZ) [m/min (inch/min)] |
50 x 50 x 56 (1,969 x 1,969 x 2,205) | ||||||
| Tốc độ tiến dao cắt [mm/min (inch/min)] |
X,Y,Z: 1 - 30.000 ( 0,04 - 1.181) *7 | |||||||
| Cụm ATC | Loại chuôi dao | MAS-BT30 | ||||||
| Loại chốt kéo*4 | MAS-P30T-2 | |||||||
| Khả năng chứa dao [cái] | 14 / 21 | 14 / 21 / 28 | 100 *12 | |||||
| Chiều dài dao tối đa *1 [mm (inch)] | 160 (6,3) [21 dao] 250 (9,8) [14 dao] |
250 (9.8) | ||||||
| Đường kính dao tối đa *1 [mm (inch)] | 110 (4.3) | Ổ dao dạng mâm xoay: 110 (4,3), Kho chứa dao: 60 (2,3) / 110 (4,3) (Không có dao liền kề) |
||||||
| Trọng lượng dao tối đa *1 [kg (lbs)] | 3,0 (6,6) [4,0 (8,8) *10]/dao, (TỔNG TRỌNG LƯỢNG DAO: 25 (55,1) cho 14 dao, 35 (77,2) cho 21 hoặc 28 dao) |
Ổ dao dạng mâm xoay: 3,0 (6,6) [4,0 (8,8) *10] / dao, (Tổng trọng lượng dao: 35 (77,2)) Kho chứa dao: 4,0 (8,8) / dao, (Tổng trọng lượng dao: 50 (110,2)) |
||||||
| Phương pháp chọn dao | Phương pháp rút gọn ngẫu nhiên | |||||||
| Thời gian thay dao *5 | Dao đến dao [giây] | 0,6 / 0,7 (14 hoặc 21 dao / 28 dao) | 0,7 *13 | |||||
| Phoi đến phoi [giây] | Thông số kỹ thuật trục Z 300 mm: 1,2 / 1,3 (14 hoặc 21 dao / 28 dao) Thông số kỹ thuật trục Z 380 mm: 1,3 / 1,4 (14 hoặc 21 dao / 28 dao) |
1,4 *13 | ||||||
| Động cơ điện | Động cơ trục chính (10 phút/liên tục)[kW] *2 |
Thông số kỹ thuật 12.000 min-1: 10,1/7,0, Thông số kỹ thuật mô-men xoắn cao 10.000 min-1 (Tùy chọn): 12,8/9,2, Thông số kỹ thuật 20.000 min-1 (Tùy chọn): 7,4/5,1, Thông số kỹ thuật 27.000 min-1 (Tùy chọn): 8,9/6,3 |
Thông số kỹ thuật 12.000 min-1: 10,1/7,0, Thông số kỹ thuật mô-men xoắn cao 10.000 min-1 (tùy chọn): 12,8/9,2, Thông số kỹ thuật 20.000 min-1 (Tùy chọn): 7,4/5,1 |
|||||
| Động cơ tiến dao các trục [kW] | X,Y: 1,0 / Z: 2,0 | |||||||
| Nguồn điện | Nguồn cấp điện | AC 200 đến 230 V ± 10%, 3 pha, 50/60 Hz ± 2% | ||||||
| Công suất điện (liên tục) [kVA] | 10.4 | 10.4 | ||||||
| Nguồn cấp khí nén | Áp suất khí nén thông thường [MPa] | 0,4 - 0,6 (giá trị khuyến nghị: 0,5 MPa *8) | ||||||
| Lưu lượng yêu cầu [L/min] | 40 (Thông số kỹ thuật 27.000 min-1: 115) | 40 | ||||||
| Kích thước máy | Chiều cao [mm (inch)] | Thông số kỹ thuật trục Z 300 mm: 2.529 (99,6) Thông số kỹ thuật trục Z 380 mm: 2.568 (101,1) |
2,568 (101.1) | |||||
| Diện tích sàn yêu cầu *11 [khi cửa bộ điều khiển đang mở] [mm (inch)] |
1.080 × 2.161 [2.999] (42,5 × 85,1[118,1]) |
1.560 × 2.081 [2.919] (61,4 × 81,9[114,9]) |
2.050 × 2.081 [2.919] (80,7 × 81,9[114,9]) |
2.050 x 2.081 [2.919] (80,7 x 81,9 [114,9]) |
||||
| Trọng lượng [với BV7-870Ad] [kg (lbs)] |
2.350 (5.181) [2.650(5.843)] |
2.400 (5.292) [2.700(5.953)] |
2,550 (5,622) | 2,700 (5,953) | ||||
| Độ chính xác*3 | Độ chính xác định vị trục hai chiều (ISO230-2:1988) [mm (inch)] |
0.006 - 0.020 (0.00024 - 0.00079) | ||||||
| Độ lặp lại định vị trục hai chiều (ISO230-2:2014) [mm (inch)] |
Nhỏ hơn 0,004 (0,00016) | |||||||
| Cửa trước | 2 cửa | |||||||
| Phụ kiện tiêu chuẩn | Hướng dẫn vận hành (1 bộ DVD), bu lông cân bằng (4 cái), tấm cân bằng (4 cái) | |||||||
- *1 Chiều dài dao tối đa, đường kính tối đa và trọng lượng tối đa bị giới hạn tùy thuộc vào tốc độ trục chính đang sử dụng, cấu hình, trọng tâm, v.v. Các số liệu hiển thị ở đây chỉ mang tính chất tham khảo. Vui lòng liên hệ với nhà phân phối tại địa phương của bạn để biết thêm chi tiết.
- *2 Công suất động cơ trục chính khác nhau tùy thuộc vào tốc độ trục chính.
- *3 Được đo lường tuân thủ theo các tiêu chuẩn ISO và tiêu chuẩn của Brother. Vui lòng liên hệ với nhà phân phối tại địa phương của bạn để biết thêm chi tiết.
- *4 Các thông số kỹ thuật của Brother được áp dụng cho vít rút của CTS.
- *5 Được đo lường tuân thủ theo JIS B6336-9 và MAS011-1987.
- *6 Yêu cầu điều chỉnh tham số. (Điều chỉnh gia tốc và tốc độ định vị cũng được thay đổi theo trọng lượng.)
- *7 Khi sử dụng chế độ độ chính xác cao B.
- *8 Áp suất khí nén thông thường thay đổi tùy thuộc vào thông số kỹ thuật của máy, chi tiết chương trình gia công hoặc việc sử dụng thiết bị ngoại vi. Cài đặt áp suất cao hơn giá trị khuyến nghị.
- *9 Máy cần được trang bị thiết bị phát hiện di dời tùy thuộc vào điểm đến. Các máy được trang bị thiết bị phát hiện di dời sẽ có chữ “RD” ở cuối tên mẫu máy.
- *10 Phải thay đổi cài đặt tham số. (Thời gian phân độ dao sẽ thay đổi.) Trọng lượng dao tối đa 4,0 kg không khả dụng cho thông số kỹ thuật 27.000 min-1.
- *11 Giá trị này không bao gồm thùng chứa dung dịch làm nguội.
- *12 Giá trị cho ổ dao dạng mâm xoay cộng với kho chứa dao
- *13 Giá trị cho ổ dao dạng mâm xoay
- *14 Thông số kỹ thuật 16.000 min-1 sẽ ngừng áp dụng kể từ tháng 3 năm 2026.
| Mẫu CNC | CNC-D00《S300Xd2/S500Xd2/S700Xd2》 | |
|---|---|---|
| Trục điều khiển | 5 trục (X, Y, Z, 2 trục bổ sung) | |
| Các trục điều khiển đồng thời | Định vị | 5 trục (X, Y, Z, 2 trục bổ sung) |
| Nội suy | Tuyến tính: 4 trục (X, Y, Z, 1 trục bổ sung) Cung tròn: 2 trục Xoắn ốc/Hình nón: 3 trục (X, Y, Z) |
|
| Lượng tăng đầu vào nhỏ nhất | 0,001 mm, 0,0001 inch, 0,001 độ 0,0001 mm, 0,00001 inch, 0,0001 độ (tùy chọn) |
|
| Kích thước có thể lập trình tối đa | ±999999,999 mm, ±99999,9999 inch ±999999,9999 mm, ±99999,99999 inch (tùy chọn) |
|
| Màn hình hiển thị | Màn hình cảm ứng LCD màu 15 inch | |
| Dung lượng bộ nhớ | 500 Mbyte, 3 Gbyte (tùy chọn) (Tổng dung lượng của chương trình và ngân hàng dữ liệu) |
|
| Giao tiếp bên ngoài | Giao diện bộ nhớ USB, Ethernet, RS232C (tùy chọn) | |
| Số lượng chương trình có thể đăng ký | 4.000 (Tổng dung lượng của chương trình và ngân hàng dữ liệu) | |
| Định dạng chương trình | Ngôn ngữ NC, hội thoại (thay đổi bằng tham số) Có sẵn chuyển đổi từ chương trình hội thoại sang chương trình ngôn ngữ NC * Chỉ có ngôn ngữ NC trên S700Xd2-100T. Ngôn ngữ hội thoại không khả dụng |
|
| Mẫu CNC | CNC-D00v(DB)《S300Xd2-5AX/S500Xd2-5AX/S700Xd2-5AX》 | |
|---|---|---|
| Trục điều khiển | 5 trục (X, Y, Z, 2 trục bổ sung) | |
| Các trục điều khiển đồng thời | Định vị | 5 trục (X, Y, Z, 2 trục bổ sung) |
| Nội suy | Tuyến tính: 5 trục (X, Y, Z, 2 trục bổ sung) Cung tròn: 2 trục Xoắn ốc/Hình nón: 4 trục (3 trục tuyến tính + 1 trục bổ sung, 2 trục tuyến tính + 2 trục bổ sung) |
|
| Lượng tăng đầu vào nhỏ nhất | 0,0001 mm, 0,00001 inch, 0,0001 độ | |
| Kích thước có thể lập trình tối đa | ±999999,9999 mm, ±99999,99999 inch | |
| Màn hình hiển thị | Màn hình cảm ứng LCD màu 15 inch | |
| Dung lượng bộ nhớ | 3GB (Tổng dung lượng của chương trình và ngân hàng dữ liệu) | |
| Giao tiếp bên ngoài | Giao diện bộ nhớ USB, Ethernet, RS232C (tùy chọn) | |
| Số lượng chương trình có thể đăng ký | 4.000 (Tổng dung lượng của chương trình và ngân hàng dữ liệu) | |
| Định dạng chương trình | Ngôn ngữ NC * Ngôn ngữ hội thoại không khả dụng |
|
- * "Các trục điều khiển" và "Các trục điều khiển đồng thời" biểu thị số lượng trục tối đa, số lượng này sẽ khác nhau tùy thuộc vào điểm đến vận chuyển hoặc thông số kỹ thuật của máy.
- * Ethernet là nhãn hiệu đã đăng ký của Xerox Corporation tại Hoa Kỳ.
| Vận hành | Chạy thử không tải Khóa máy Khởi động lại chương trình Ghi đè tốc độ chạy dao nhanh Ghi đè tiến dao cắt Chỉnh sửa nền Chụp màn hình Cấp độ vận hành Phím tín hiệu đầu vào bên ngoài Phím tắt < tùy chọn > |
|
|---|---|---|
| Lập trình | Tuyệt đối / Tương đối Hệ inch / Hệ mét Cài đặt hệ tọa độ Góc C / Góc R Biến đổi xoay Taro đồng bộ Chương trình con Hiển thị đồ họa |
|
| Đo lường | Đo phôi tự động *1 Đo chiều dài dao |
|
| Tốc độ cao và độ chính xác cao | Điều chỉnh tham số gia công Chế độ độ chính xác cao AIII Chế độ độ chính xác cao BI (đọc trước 160 khối) Bù độ rơ Kiểm soát điểm trung tâm dao *3 *4 (Đọc trước 1.000 khối) < tùy chọn > |
|
| Giám sát | Giám sát tải gia công Giám sát ATC Dự đoán quá tải Hiển thị dạng sóng / Xuất dạng sóng sang thẻ nhớ Tự động bù biến dạng nhiệt (Trục X, Y và Z) Hiển thị hiệu suất sản xuất Tuổi thọ dao / Dao dự phòng Chức năng phát hiện kẹt phoi |
|
| Bảo trì | Chức năng lùi taro Nhật ký trạng thái Nhật ký cảnh báo Nhật ký vận hành Thông báo bảo trì Đo điện trở cách điện của động cơ Bộ lọc rửa dao có phát hiện tắc nghẽn bộ lọc Bộ mã hóa không dùng pin Kiểm tra tải phanh |
|
| Tự động / Mạng | Điều khiển từ xa bằng máy tính OPC UA Thông báo tự động PLC tích hợp (LD/ST/FBD) < tùy chọn > |
|
| Tiết kiệm năng lượng | Tự động tắt nguồn Chế độ chờ Tự động tắt dung dịch làm mát Tự động tắt đèn làm việc Độ trễ tắt vòi rửa phoi Vận hành tiết kiệm năng lượng vòi rửa phoi Chế độ tiết kiệm năng lượng |
|
| Ứng dụng hỗ trợ | Điều chỉnh tham số máy Dao ATC Tuổi thọ dao Hiển thị dạng sóng Hiệu suất sản xuất Tiết kiệm năng lượng/Mức tiêu thụ điện năng Hỗ trợ khôi phục Kiểm tra PLC Hỗ trợ gia công không cần làm nóng Bảng điều khiển phần mềm |
|
| Phụ kiện | Trình xem tệp Sổ tay Máy tính Đăng ký truy cập nhanh Tắt màn hình |
|
| Các chức năng chỉ dùng được ở ngôn ngữ NC | Lập trình menu Hệ tọa độ cục bộ Hệ tọa độ phôi mở rộng Định vị một chiều Tiến dao thời gian nghịch đảo Đầu vào dữ liệu có thể lập trình Bù chiều dài dao Bù dao cắt Chia tỷ lệ Đối xứng gương Gọi chương trình con bên ngoài Macro Vận hành băng / Vận hành tải FTP Chức năng bỏ qua nhiều lần < tùy chọn > |
|
| Các chức năng chỉ dùng được ở ngôn ngữ hội thoại *6 | Chương trình vận hành Chương trình lịch trình Tự động chọn dao Tự động cài đặt điều kiện cắt Tự động cài đặt bù chiều dài dao Tự động cài đặt bù dao cắt Tự động tính toán đầu vào số chưa biết Kiểm soát thứ tự gia công |
|
- *1 Đối với dụng cụ đo, vui lòng chọn đầu dò chạm tùy chọn hoặc tự trang bị.
- *2 Khi sử dụng lệnh dưới micromet, việc chuyển sang chương trình hội thoại sẽ bị vô hiệu hóa.
- *3 Có những hạn chế về cấu hình trục.
- *4 Chỉ có trên S300/S500/S700Xd2-5AX.
- *5 Tiêu chuẩn trên S300/S500/S700Xd2-5AX.
- *6 Ngôn ngữ hội thoại không khả dụng trên S300/S500/S700Xd2-5AX và S700Xd2-100T.

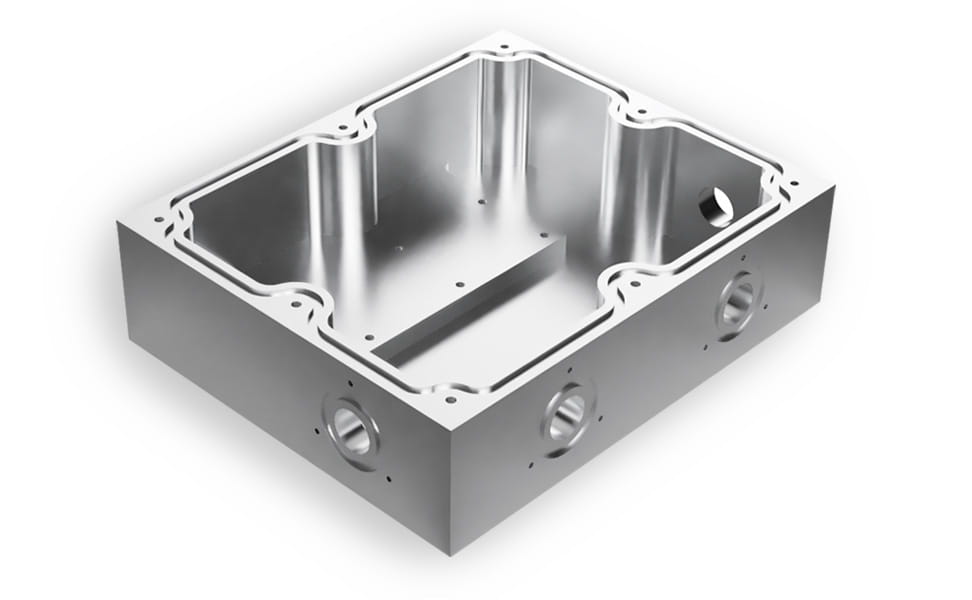

Ví dụ
Hỗ Trợ
Thông tin hỗ trợ
