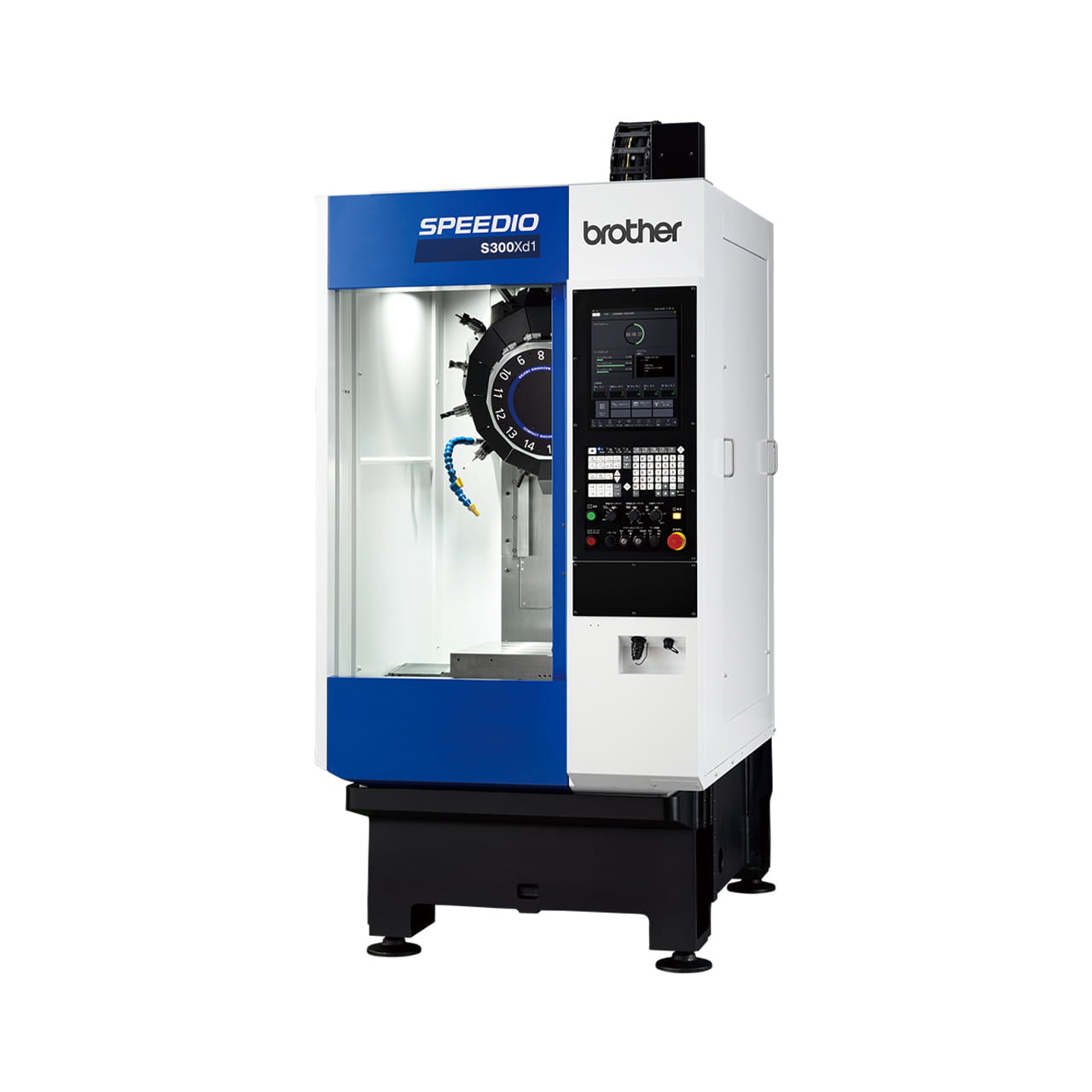

SPEEDIO S300Xd1-5AX
Trung tâm Gia công Nhỏ gọn
- Hành trình [mm (inch)]: X: 300 (11,8) Y: 450 (17,7) Z: 300 (11,8)
- Tốc độ trục chính tối đa (min-1): 10.000/ (Tùy chọn) 16.000/ (Tùy chọn) 27.000/ (Tùy chọn) mô-men xoắn cao 10.000
- Khả năng chứa dao (cái): 14/ 21
Chọn biến thể: S300Xd1-5AX
[Trung tâm gia công đứng nhỏ gọn BT30]
Kiểu máy đứng tiêu chuẩn
có năng suất cao và hiệu suất năng lượng cao
Hỗ trợ nhiều loại gia công với thông số kỹ thuật đa dạng
Thông Tin
Tổng Quan
Bao gồm ổ chứa dao 28 dao mới được phát triển, máy có sức chứa lớn hơn cho dao và đồ gá, tích hợp quy trình như gia công nhiều mặt và phạm vi phôi mục tiêu rộng hơn.
Cùng với nhiều thông số kỹ thuật đa dạng, máy phù hợp cho nhiều loại gia công.

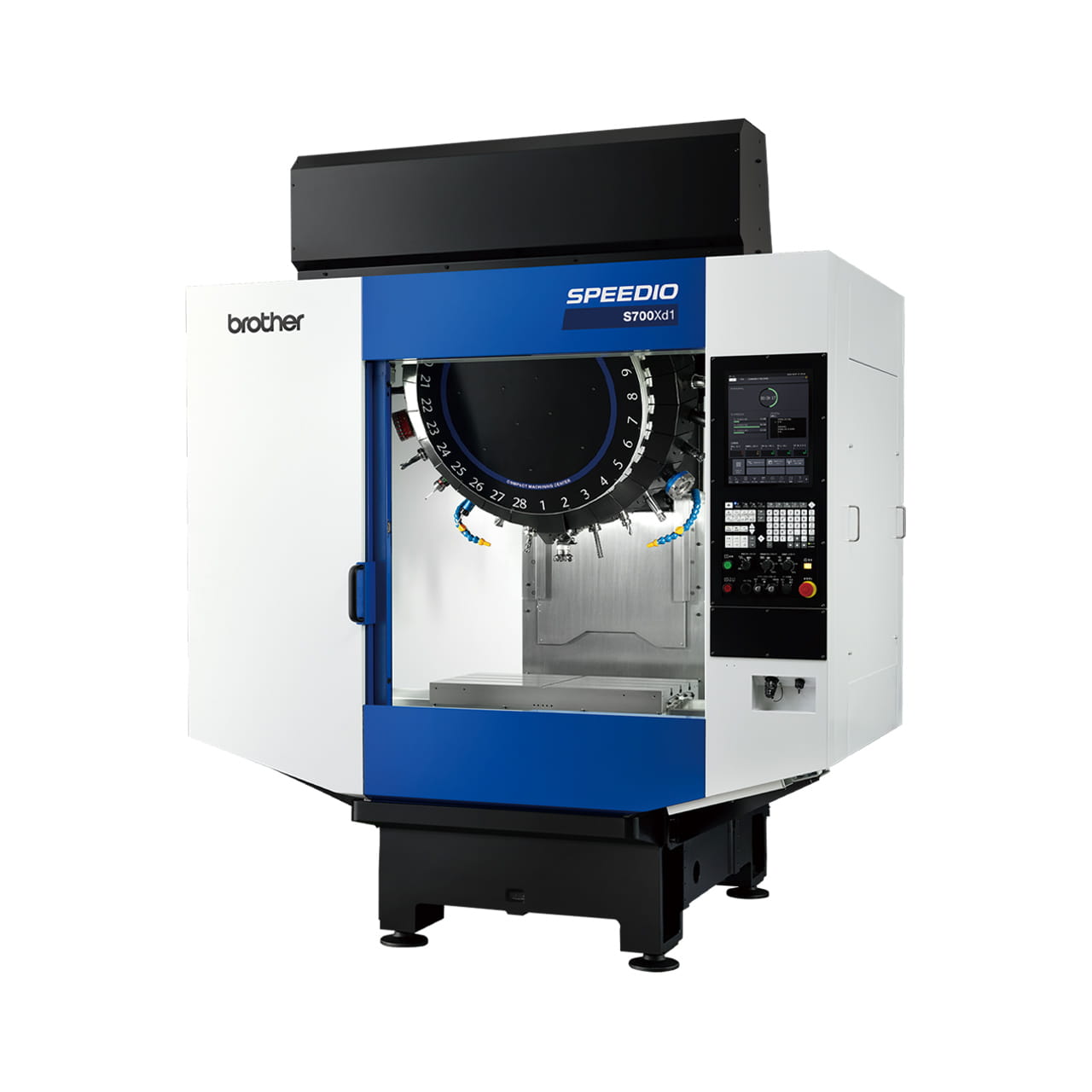

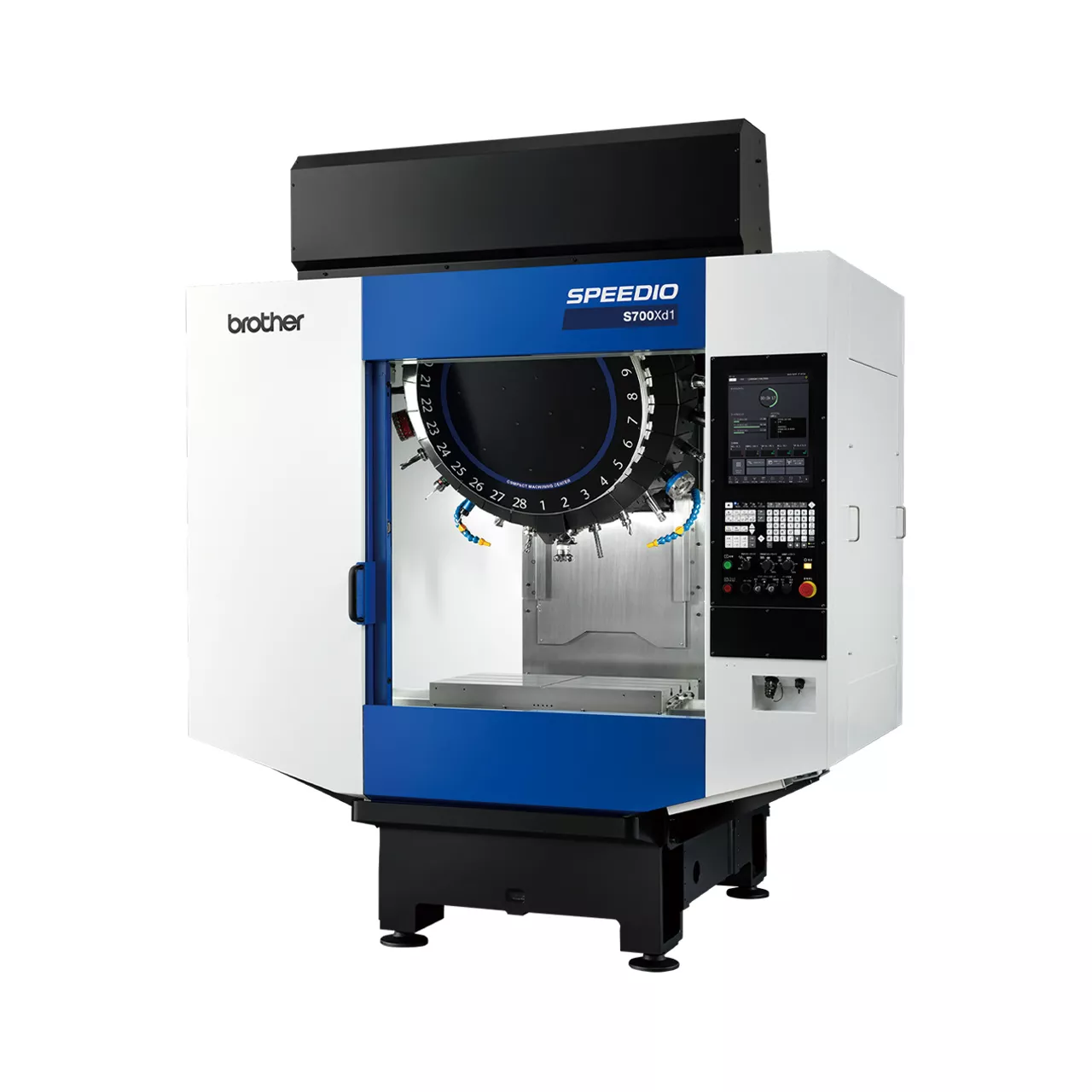

Ngoài các ổ chứa dao 14 và 21 dao, một ổ chứa dao 28 dao dạng trống nhỏ gọn đã được phát triển trong khi vẫn duy trì hiệu suất thay dao tốc độ cao. Trọng lượng dao tối đa đã được cải thiện lên 4 kg*.
* Không thể chọn ổ chứa dao 28 dao cho S300Xd1.
Trọng lượng dao tối đa 4 kg *
* Cần thay đổi cài đặt tham số.
Sức tải tối đa của bàn đã được tăng lên thành 400 kg*. Điều này mở rộng các lựa chọn đồ gá và thúc đẩy tích hợp quá trình.
* Phải thay đổi cài đặt tham số cho sức tải tối đa của bàn 400 kg. Sức tải tối đa của bàn là 300 kg đối với S300Xd1.
Kích thước bàn (mm)
S300Xd1/S500Xd1 600 X 400
S700Xd1 800 X 400
Tối ưu hóa điều khiển với bộ điều khiển "CNC-D00" mới giúp loại bỏ mọi thao tác lãng phí có thể xảy ra trong quá trình gia công.
Thúc đẩy hiệu suất máy có độ tin cậy cao đến giới hạn để mang lại năng suất cao.
Việc thay dao tốc độ cao đã đạt được nhờ khởi động/dừng trục chính, lên/xuống trục Z và hoạt động của ổ chứa dao nhanh hơn và được tối ưu hóa. Các dao lên đến 3 kg có thể được thay trong thời gian ngắn nhất. Các dao lên đến 4 kg cũng có thể được thay với sự gia tăng thời gian tối thiểu.

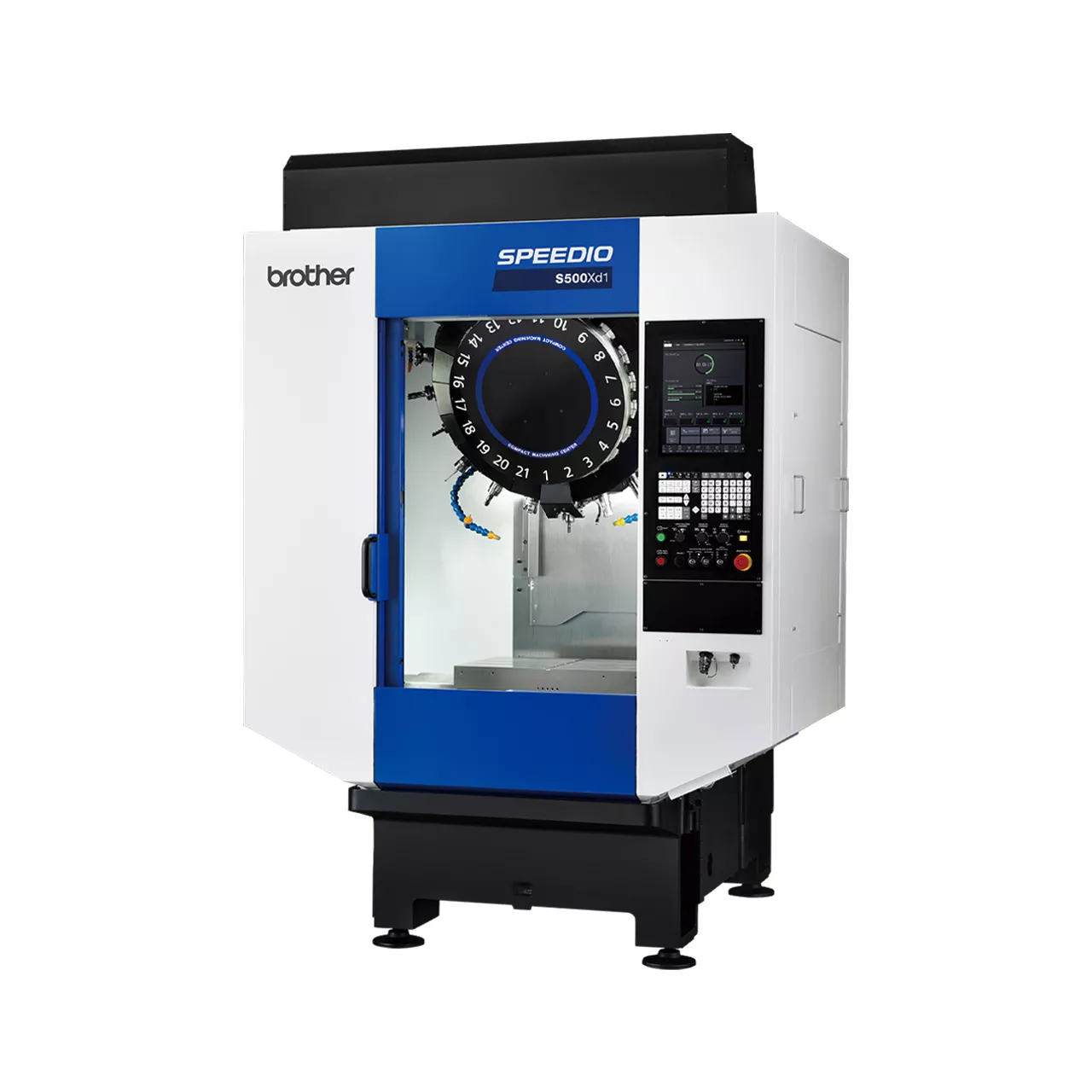

Ổ chứa dao 14/21 dao
Phoi - Phoi: 1,3 s → 1,2 s
Dao - Dao: 0,7 s → 0,6 s
Ổ chứa dao 28 dao
Phoi - Phoi: 1,3 s
Dao - Dao: 0,7 s
Thời gian lãng phí đã được giảm bớt bằng cách thực hiện đồng thời việc thay dao và định vị các trục X/Y và các trục bổ sung.
Các trục chính được chuẩn bị sẵn có thể áp dụng cho gia công trong nhiều ngành công nghiệp khác nhau, từ ô tô đến bán dẫn, các bộ phận chính xác và ngành thiết bị CNTT.
NC mới với tốc độ xử lý được cải thiện giúp đạt được hiệu suất tốc độ cao và độ chính xác cao ngay cả trong gia công ba chiều.
Động cơ trục chính có mô-men xoắn cao trong dải tốc độ trung bình và cao được sử dụng để đạt được gia công tốc độ cao và hiệu suất cao. Ngoài ra, thông số kỹ thuật mô-men xoắn cao
(tùy chọn) của máy thể hiện mô-men xoắn cao hơn trong dải tốc độ trung bình và cao, đồng thời cải thiện đáng kể mô-men xoắn trong dải tốc độ thấp. Máy mang lại hiệu suất tuyệt vời trong gia công hạng nặng như khoan và taro đường kính lớn.
Thông số kỹ thuật mô-men xoắn cao 10.000 min-1 (tùy chọn)
Mô-men xoắn tối đa: 92 Nm
Công suất tối đa: 26,2 kW
Thông số kỹ thuật tiêu chuẩn 10.000 min-1
Mô-men xoắn tối đa: 40 Nm
Công suất tối đa: 18,9 kW
Ngoài điều khiển servo có độ phản hồi cao, tốc độ xử lý và độ phân giải servo đã được cải thiện đáng kể. Điều khiển gia công ba chiều nguyên bản được tăng cường, bao gồm tăng số khối lệnh đọc trước và cải thiện chất lượng bề mặt bằng chức năng bù mượt đường dẫn, đạt được gia công ba chiều tốc độ cao và độ chính xác cao.
Thông số kỹ thuật trục chính tốc độ cao (tùy chọn): 27.000 min-1
Chế độ độ chính xác cao BI: Đọc trước 160 khối
Chế độ độ chính xác cao BII (tùy chọn): Đọc trước 1000 khối
Khả năng xử lý các đoạn thẳng cực nhỏ được cải thiện giúp giảm thời gian gia công.
Tùy chọn CTS có thể được chọn từ 3 MPa hoặc 7 MPa. Với tùy chọn này, máy có thể hoạt động tối đa tiềm năng trong khoan tốc độ cao hoặc khoan nhấp.
Được cung cấp các chức năng cần thiết cho gia công 5 trục đồng thời, bao gồm kiểm soát điểm trung tâm dao trong đó gia công được thực hiện bằng cách thay đổi hướng dao so với phôi, đọc trước tối đa 1.000 khối và lệnh dưới micromet. Đối với bộ điều khiển CNC-D00 mới, dung lượng CPU đã được tăng lên đáng kể để tăng cường khả năng xử lý các đoạn thẳng cực nhỏ gấp bốn lần so với bộ điều khiển thông thường. Nhờ đó, máy có thể xử lý dữ liệu CAM với dung sai nhỏ ở tốc độ cao.
Các chức năng NC liên quan đến gia công 5 trục đồng thời *
Kiểm soát điểm trung tâm dao (đọc trước 1.000 khối),
lệnh dưới micromet,
Cài đặt tọa độ đặc trưng,
dung lượng bộ nhớ (3 Gbyte)
* Tất cả các chức năng này đều là tiêu chuẩn trên S300Xd1-5AX / S500Xd1-5AX / S700Xd1-5AX.
Có thể vận hành trực quan với các ứng dụng mới và màn hình bảng điều khiển cảm ứng dọc. Các chức năng liên quan được nhóm theo mục đích, chẳng hạn như thiết lập và gia công, nhờ đó vận hành hiệu quả. Trạng thái sản xuất và vận hành được trực quan hóa, cho phép nắm bắt nhanh hơn. Có thể vận hành không lãng phí trong quá trình thiết lập, điều chỉnh gia công, sản xuất và khôi phục, nhờ đó cải thiện hiệu quả công việc và tỷ lệ vận hành.
Thông tin cần thiết cho sản xuất, chẳng hạn như bộ đếm phôi và tuổi thọ dao, được thu thập trên màn hình chính. Các phím tắt được gán cho các màn hình thường sử dụng để bạn có thể mở chúng bằng một lần chạm.
Khả năng sử dụng đã được cải thiện đáng kể bằng cách nhóm các chức năng liên quan, tạo ra các ứng dụng hỗ trợ mới trực quan với khả năng vận hành và khả năng hiển thị được cải thiện, cung cấp các phụ kiện hữu ích (máy tính, sổ tay, trình xem tệp, v.v.) và cho phép thực hiện thao tác có ở các màn hình thông thường trên bảng điều khiển cảm ứng.
Các Thông Số Kĩ Thuật
Thông số kỹ thuật sản phẩm
S300Xd1-5AX
Tốc độ trục chính tối đa [min⁻¹]
10.000/ (Tùy chọn) 16.000/ (Tùy chọn) 27.000/ (Tùy chọn) mô-men xoắn cao 10.000
Hành trình [mm (inch)]
X: 300 (11,8) Y: 450 (17,7) Z: 300 (11,8)
Khả năng chứa dao [pcs.]
14/ 21
Tốc độ chạy dao nhanh (các trục XYZ) [m/min (inch/min)]
50 x 50 x 56 (1,969 x 1,969 x 2,205)
Diện tích sàn yêu cầu [mm (inch)]
1,080 × 2,106 [2,944] (42.5 × 82.9[115.9])
Trục chính tiếp xúc kép BT (BIG-PLUS)
Tùy chọn
Nước làm mát qua trục chính (CTS)
Tùy chọn
| Mục | S300Xd1 S300Xd1 RD *9 S300Xd1-5AX S300Xd1-5AX RD *9 |
S500Xd1 S500Xd1 RD *9 S500Xd1-5AX S500Xd1-5AX RD *9 |
S700Xd1 S700Xd1 RD *9 S700Xd1-5AX S700Xd1-5AX RD *9 |
||
|---|---|---|---|---|---|
| Cụm CNC | [S300Xd1/S500Xd1/S700Xd1] CNC-D00 [S300Xd1-5AX/S500Xd1-5AX/S700Xd1-5AX] CNC-D00v(DB) |
||||
| Hành trình | Trục X [mm (inch)] | 300 (11.8) | 500 (19.7) | 700 (27.6) | |
| Trục Y [mm (inch)] | 400 (15.7) | ||||
| Trục Z [mm (inch)] | 300 (11.8) | ||||
| Khoảng cách từ mặt bàn đến đầu mũi trục chính [mm (inch)] | 180 - 480 (7.1 - 18.9) | ||||
| Bàn máy | Kích thước vùng làm việc [mm (inch)] | 600 x 400 (23.6 x 15.7) | 800 x 400 (31.5 x 15.7) | ||
| Sức tải tối đa (tải trọng phân bố đều) [kg (lbs)] |
250 [300 *6] (551 [661 *6]) |
250 [400 *6] (551 [881 *6]) |
|||
| Trục chính | Tốc độ trục chính [min-1] | Thông số kỹ thuật 10.000 min-1: 1 - 10.000 Thông số kỹ thuật 16.000 min-1 (Tùy chọn): 1 - 16.000 Thông số kỹ thuật mô-men xoắn cao 10.000 min-1 (Tùy chọn): 1 - 10.000 Thông số kỹ thuật 27.000 min-1 (Tùy chọn): 1 - 27.000 |
|||
| Tốc độ trong quá trình taro [min-1] | Tối đa 6.000 (Thông số kỹ thuật 27.000 min-1: Tối đa 8.000) | ||||
| Lỗ côn | Côn 7/24 số 30 | ||||
| Hệ thống tiếp xúc kép BT (BIG-PLUS) |
Tùy chọn | ||||
| Hệ thống làm mát xuyên trục chính (CTS) | Tùy chọn (Không thể chọn CTS cho các kiểu máy có thông số kỹ thuật 27.000 min-1) | ||||
| Tốc độ tiến dao | Tốc độ chạy dao nhanh (vùng XYZ) [m/min (inch/min)] |
50 x 50 x 56 (1,969 x 1,969 x 2,205) | |||
| Tốc độ tiến dao cắt [mm/min (inch/min)] |
X,Y,Z: 1 - 30.000 ( 0,04 - 1.181) *7 | ||||
| Cụm ATC | Loại chuôi dao | MAS-BT30 | |||
| Loại chốt kéo*4 | MAS-P30T-2 | ||||
| Khả năng chứa dao [cái] | 14/21 | 14/21/28 | |||
| Chiều dài dao tối đa [mm (inch)] | 160 (6,3) [21 dao] 250 (9,8) [14 dao] |
250 (9.8) | |||
| Đường kính dao tối đa [mm (inch)] | ø110 (4,3) | ||||
| Trọng lượng dao tối đa [kg (lbs)]*1 | 3,0 (6,6) [4,0 (8,8) *10]/dao, (TỔNG TRỌNG LƯỢNG DAO: 25 (55,1) cho 14 dao, 35 (77,2) cho 21 hoặc 28 dao) |
||||
| Phương pháp chọn dao | Phương pháp rút gọn ngẫu nhiên | ||||
| Thời gian thay dao *5 | Dao đến dao [giây] | 0,6 / 0,7 (14 hoặc 21 dao / 28 dao) | |||
| Phoi đến phoi [giây] | 1,2 / 1,3 (14 hoặc 21 dao / 28 dao) | ||||
| Động cơ điện | Động cơ trục chính (10 phút/liên tục)[kW] *2 |
Thông số kỹ thuật 10.000 min-1: 10,1/7,1
Thông số kỹ thuật 16.000 min-1 (Tùy chọn): 7,4/5,1 Thông số kỹ thuật mô-men xoắn cao 10.000 min-1 (Tùy chọn): 12,8/9,2 Thông số kỹ thuật 27.000 min-1 (Tùy chọn): 8,9/6,3 |
|||
| Động cơ tiến dao các trục [kW] | X,Y: 1,0 / Z: 2,0 | ||||
| Nguồn điện | Nguồn cấp điện | AC 200 đến 230 V ± 10%, 3 pha, 50/60 Hz ± 2% | |||
| Công suất điện (liên tục) [kVA] | Thông số kỹ thuật 10.000 min-1: 9,5
Thông số kỹ thuật 16.000 min-1 (Tùy chọn): 9,5 Thông số kỹ thuật mô-men xoắn cao 10.000 min-1 (Tùy chọn): 10,4 Thông số kỹ thuật 27.000 min-1 (Tùy chọn): 9,5 |
||||
| Nguồn cấp khí nén | Áp suất khí nén thông thường [MPa] | 0,4 - 0,6 (giá trị khuyến nghị: 0,5 MPa)*8 | |||
| Lưu lượng yêu cầu [L/min] | 45 (Thông số kỹ thuật 27.000 min-1: 115) | ||||
| Kích thước máy | Chiều cao [mm (inch)] | 2,498 (98.4) | |||
| Diện tích sàn yêu cầu *11 [khi cửa bộ điều khiển đang mở] [mm (inch)] |
1.080 × 2.106 [2.944] (42,5 × 82,9[115,9]) |
1.560 × 2.026 [2.864] (61,4 × 79,8[112,8]) |
2.050 × 2.026 [2.864] (80,7 × 79,8[112,8]) |
||
| Trọng lượng [kg (lbs)] | 2,350 (5,181) | 2,400 (5,292) | 2,550 (5,622) | ||
| Độ chính xác*3 | Độ chính xác định vị trục hai chiều (ISO230-2:1988) [mm (inch)] |
0.006 - 0.020 (0.00024 - 0.00079) | |||
| Độ lặp lại định vị trục hai chiều (ISO230-2:2014) [mm (inch)] |
Nhỏ hơn 0,004 (0,00016) | ||||
| Cửa trước | 2 cửa | ||||
| Phụ kiện tiêu chuẩn | Hướng dẫn vận hành (1 bộ DVD), bu lông cân bằng (4 cái), tấm cân bằng (4 cái) | ||||
- *1 Trọng lượng dao thực tế khác nhau tùy thuộc vào cấu hình và trọng tâm. Các số liệu hiển thị ở đây chỉ mang tính chất tham khảo.
- *2 Công suất động cơ trục chính khác nhau tùy thuộc vào tốc độ trục chính.
- *3 Được đo lường tuân thủ theo các tiêu chuẩn ISO và tiêu chuẩn của Brother. Vui lòng liên hệ với nhà phân phối tại địa phương của bạn để biết thêm chi tiết.
- *4 Các thông số kỹ thuật của Brother được áp dụng cho vít rút của CTS.
- *5 Được đo lường tuân thủ theo JIS B6336-9 và MAS011-1987.
- *6 Yêu cầu điều chỉnh tham số. (Điều chỉnh gia tốc và tốc độ định vị cũng được thay đổi theo trọng lượng.)
- *7 Khi sử dụng chế độ độ chính xác cao B.
- *8 Áp suất khí nén thông thường thay đổi tùy thuộc vào thông số kỹ thuật của máy, chi tiết chương trình gia công hoặc việc sử dụng thiết bị ngoại vi. Cài đặt áp suất cao hơn giá trị khuyến nghị.
- *9 Máy cần được trang bị thiết bị phát hiện di dời tùy thuộc vào điểm đến. Các máy được trang bị thiết bị phát hiện di dời có chữ "RD" ở cuối tên mẫu máy.
- *10 Phải thay đổi cài đặt tham số. (Thời gian phân độ ổ chứa dao sẽ thay đổi.)
- *11 Giá trị này không bao gồm thùng chứa dung dịch làm nguội.
| Mẫu CNC | [S300Xd1/S500Xd1/S700Xd1] CNC-D00 [S300Xd1-5AX/S500Xd1-5AX/S700Xd1-5AX] CNC-D00v (DB) |
|
|---|---|---|
| Trục điều khiển | 5 trục (X, Y, Z, 2 trục xoay) | |
| Các trục điều khiển đồng thời [S300Xd1/S500Xd1/S700Xd1] |
Định vị | 5 trục (X, Y, Z, 2 trục xoay) |
| Nội suy |
Tuyến tính: 4 trục (X, Y, Z, 1 trục xoay)
Cung tròn: 2 trục Xoắn ốc/Hình nón: 3 trục (X, Y, Z) |
|
| Các trục điều khiển đồng thời [S300Xd1-5AX/S500Xd1-5AX/ S700Xd1-5AX] |
Định vị | 5 trục (X, Y, Z, 2 trục xoay) |
| Nội suy |
Tuyến tính: 5 trục (X, Y, Z, 2 trục xoay)
Cung tròn: 2 trục Xoắn ốc/Côn: 4 trục (Tối đa 3 trục tuyến tính + 1 trục xoay, 2 trục tuyến tính + 2 trục xoay) |
|
| Lượng tăng đầu vào nhỏ nhất | 0,001 mm, 0,0001 inch, 0,001 độ. | |
| Kích thước có thể lập trình tối đa | ±999999,999 mm, ±99999,9999 inch | |
| Màn hình hiển thị | Màn hình cảm ứng LCD màu 15 inch | |
| Dung lượng bộ nhớ | [S300Xd1/S500Xd1/S700Xd1] 500 Mbyte, 3 Gbyte (tùy chọn) [300Xd1-5AX/S500Xd1-5AX/S700Xd1-5AX] 3GB (Tổng dung lượng của chương trình và ngân hàng dữ liệu) |
|
| Giao tiếp bên ngoài | Giao diện bộ nhớ USB, Ethernet, RS232C (tùy chọn) | |
| Số lượng chương trình có thể đăng ký | 4.000 (Tổng dung lượng của chương trình và ngân hàng dữ liệu) | |
| Định dạng chương trình | Ngôn ngữ NC, hội thoại (được thay đổi bằng tham số) Có sẵn chuyển đổi từ chương trình hội thoại sang chương trình ngôn ngữ NC |
|
- * Số lượng "trục điều khiển" và/hoặc "trục điều khiển đồng thời" là số lượng trục tối đa, sẽ khác nhau tùy thuộc vào quốc gia đích và thông số kỹ thuật của máy.
- * Ethernet là nhãn hiệu hoặc nhãn hiệu đã đăng ký của XEROX tại Hoa Kỳ.
| Vận hành | Chạy thử không tải Khóa máy Khởi động lại chương trình Ghi đè tốc độ chạy dao nhanh Ghi đè tiến dao cắt Chỉnh sửa nền Chụp màn hình Cấp độ vận hành Phím tín hiệu đầu vào bên ngoài < tùy chọn > |
|
|---|---|---|
| Lập trình | Tuyệt đối / Tương đối Hệ inch / Hệ mét Cài đặt hệ tọa độ Góc C / Góc R Biến đổi xoay Taro đồng bộ Chương trình con Hiển thị đồ họa |
|
| Đo lường | Đo phôi tự động *1 Đo chiều dài dao |
|
| Tốc độ cao và độ chính xác cao | Điều chỉnh tham số gia công Chế độ độ chính xác cao AIII Chế độ độ chính xác cao BI (đọc trước 160 khối) Bù độ rơ Kiểm soát điểm trung tâm dao *3*4 (Đọc trước 1.000 khối) < tùy chọn > |
|
| Giám sát | Giám sát tải gia công Giám sát ATC Dự đoán quá tải Hiển thị dạng sóng / Xuất dạng sóng sang thẻ nhớ Hệ thống bù giãn nở nhiệt II (Trục X, Y và Z) Hiển thị hiệu suất sản xuất Tuổi thọ dao / Dao dự phòng |
|
| Bảo trì | Chức năng lùi taro Nhật ký trạng thái Nhật ký cảnh báo Nhật ký vận hành Đo điện trở cách điện động cơ Bộ lọc rửa dao có phát hiện tắc nghẽn bộ lọc Kiểm tra tải phanh |
|
| Tự động / Mạng | Điều khiển từ xa bằng máy tính OPC UA Thông báo tự động PLC tích hợp (LD/ST/FBD) < tùy chọn > |
|
| Tiết kiệm năng lượng | Tự động tắt nguồn Chế độ chờ Tự động tắt dung dịch làm mát Tự động tắt đèn làm việc Độ trễ tắt vòi rửa phoi |
|
| Ứng dụng hỗ trợ | Điều chỉnh tham số máy Dao ATC Tuổi thọ dao Hiển thị dạng sóng Hiệu suất sản xuất Mức tiêu thụ điện năng Hỗ trợ khôi phục gia công Kiểm tra PLC |
|
| Phụ kiện | Trình xem tệp Sổ tay Máy tính Đăng ký truy cập nhanh Tắt màn hình |
|
| Các chức năng chỉ dùng được ở ngôn ngữ NC | Lập trình menu Hệ tọa độ cục bộ Hệ tọa độ phôi mở rộng Định vị một chiều Bước tiến thời gian nghịch đảo Đầu vào dữ liệu có thể lập trình Bù chiều dài dao Bù dao cắt Chia tỷ lệ Đối xứng gương Gọi chương trình con bên ngoài Macro Vận hành ở chế độ băng Chức năng bỏ qua nhiều lần < tùy chọn > |
|
| Các chức năng giới hạn ở hội thoại | Chương trình vận hành Chương trình lịch trình Tự động chọn dao Tự động cài đặt điều kiện cắt Tự động cài đặt bù chiều dài dao Tự động cài đặt bù dao cắt Tự động tính toán đầu vào số chưa biết Kiểm soát thứ tự gia công |
|
- *1 Người dùng cần tự chuẩn bị dụng cụ đo lường.
- *2 Khi sử dụng lệnh dưới micromet, việc chuyển sang chương trình hội thoại sẽ bị vô hiệu hóa.
- *3 Có những hạn chế về cấu hình trục.
- *4 Chỉ có sẵn cho S300Xd1-5AX/S500Xd1-5AX/S700Xd1-5AX
- *5 Tiêu chuẩn trên S300Xd1-5AX/S500Xd1-5AX/S700Xd1-5AX

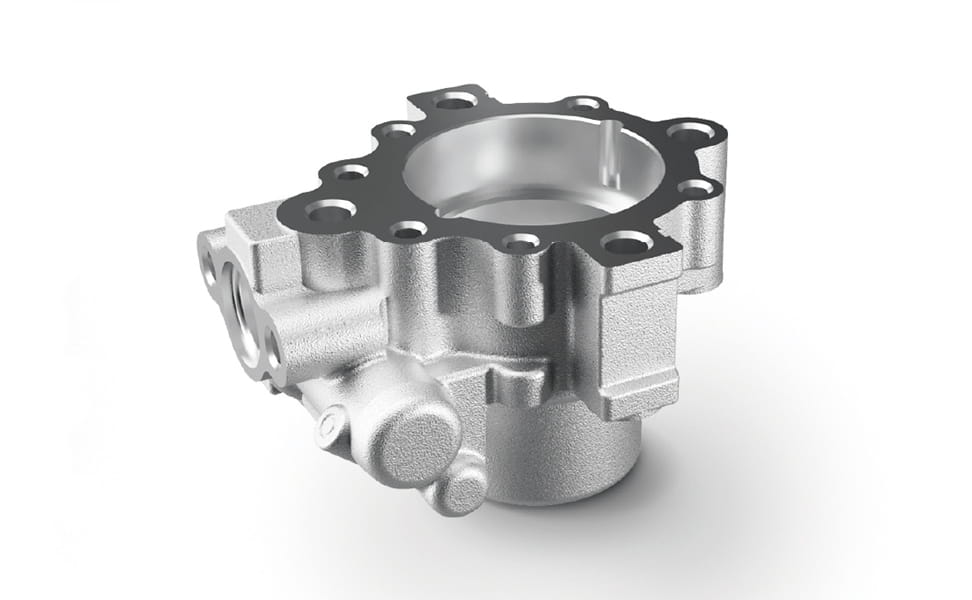

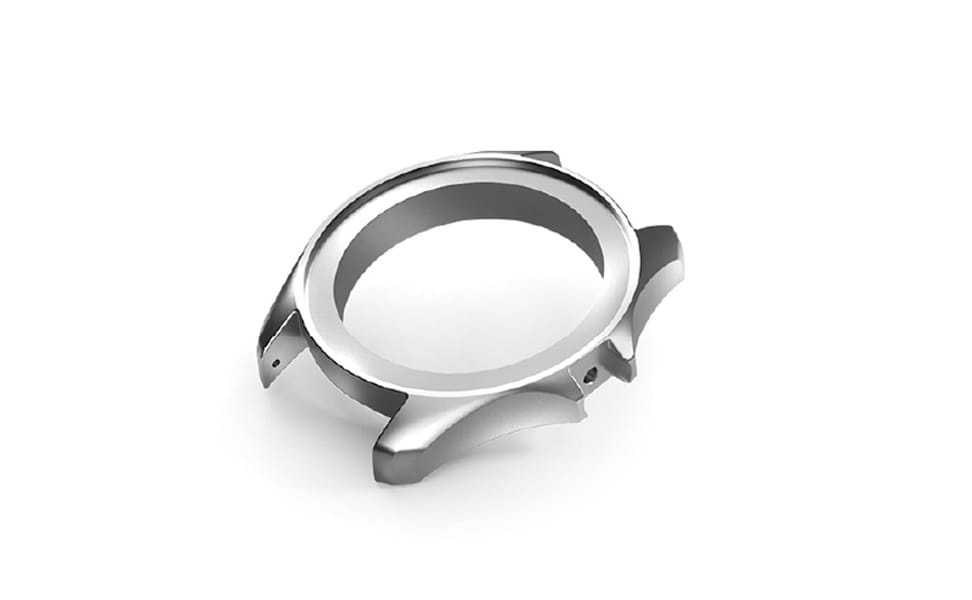

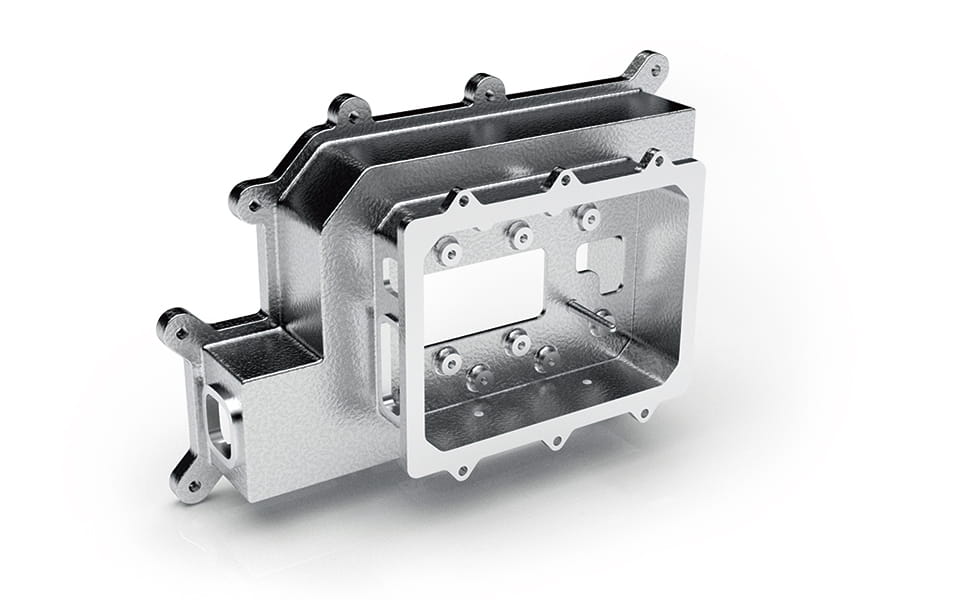

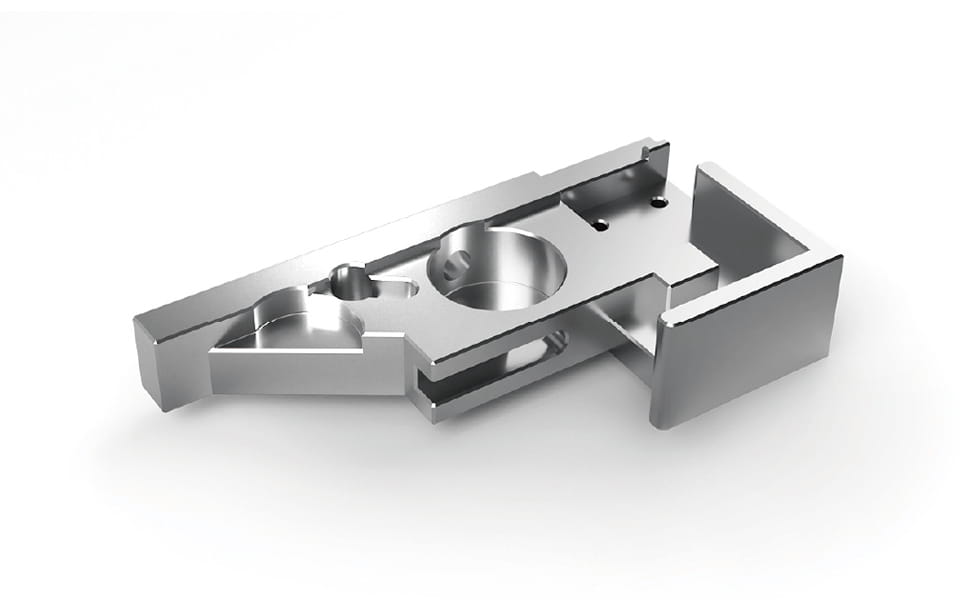

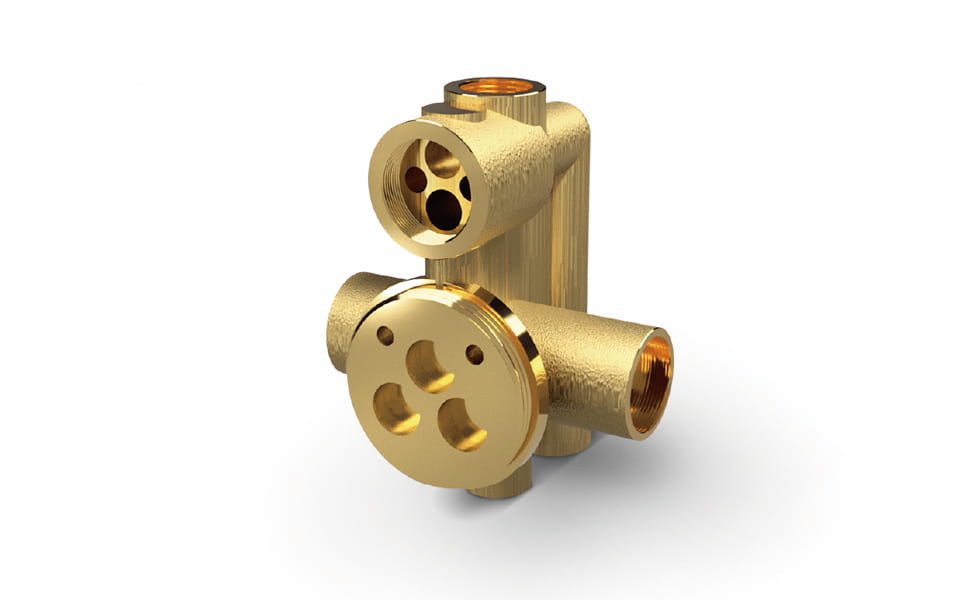

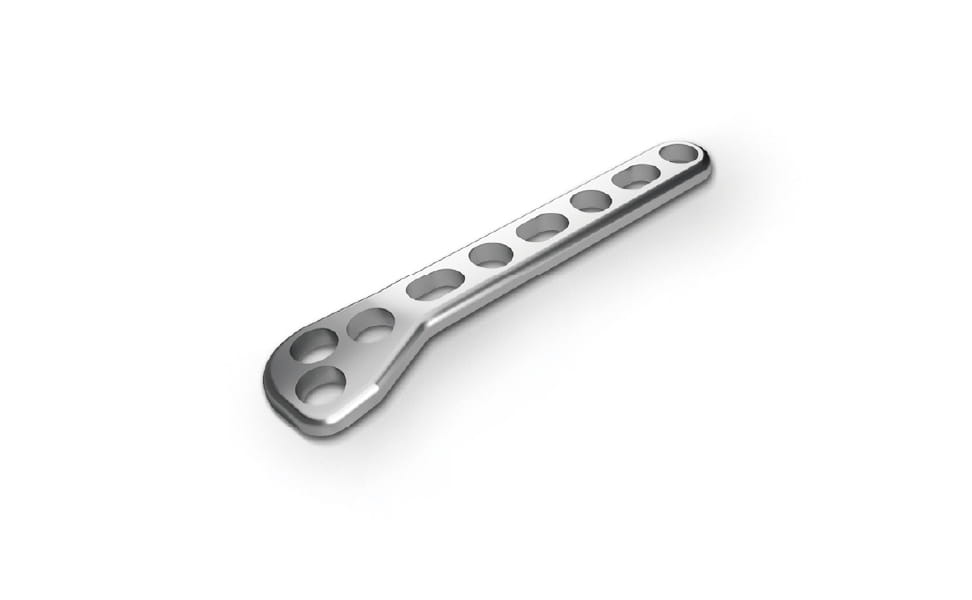

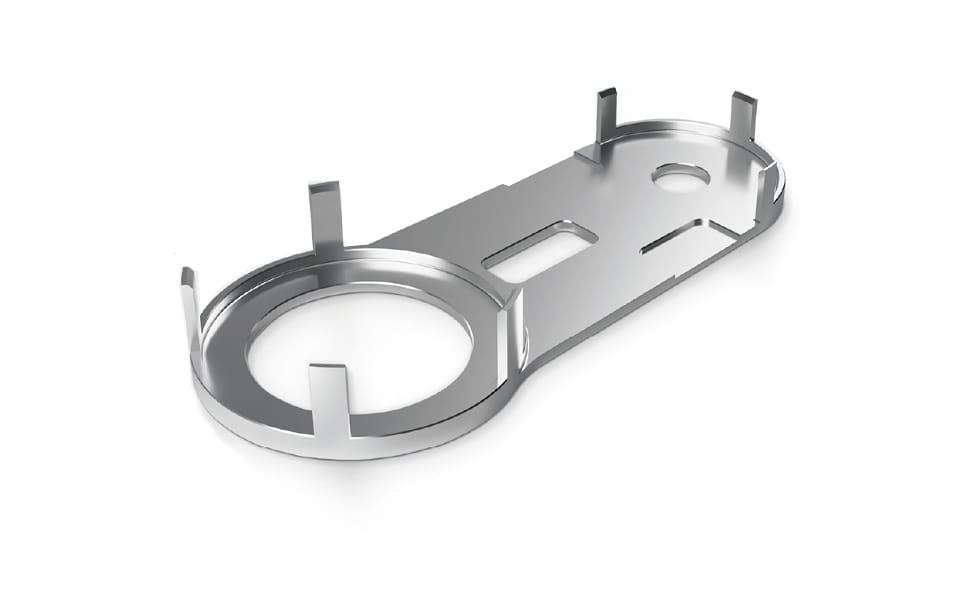

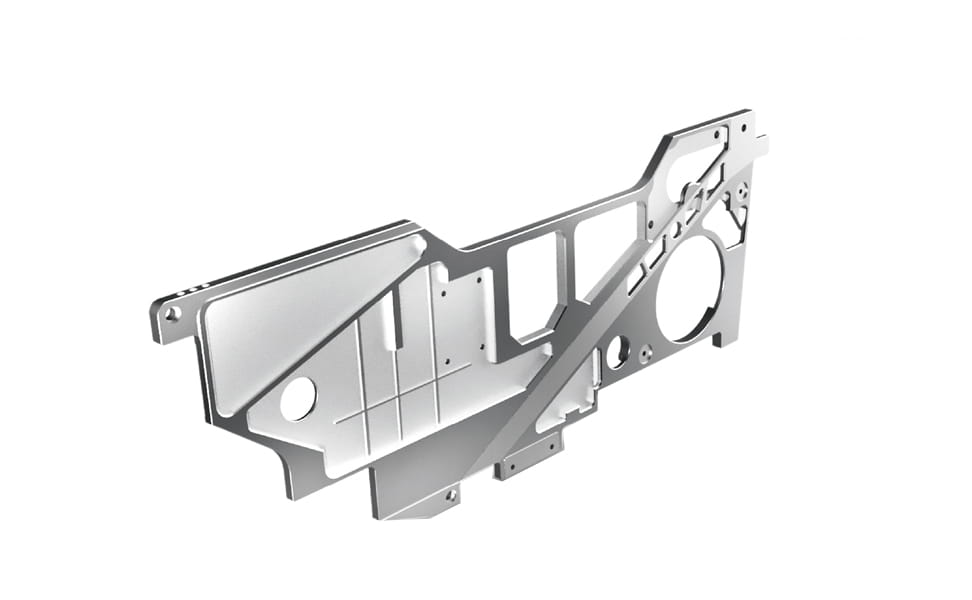

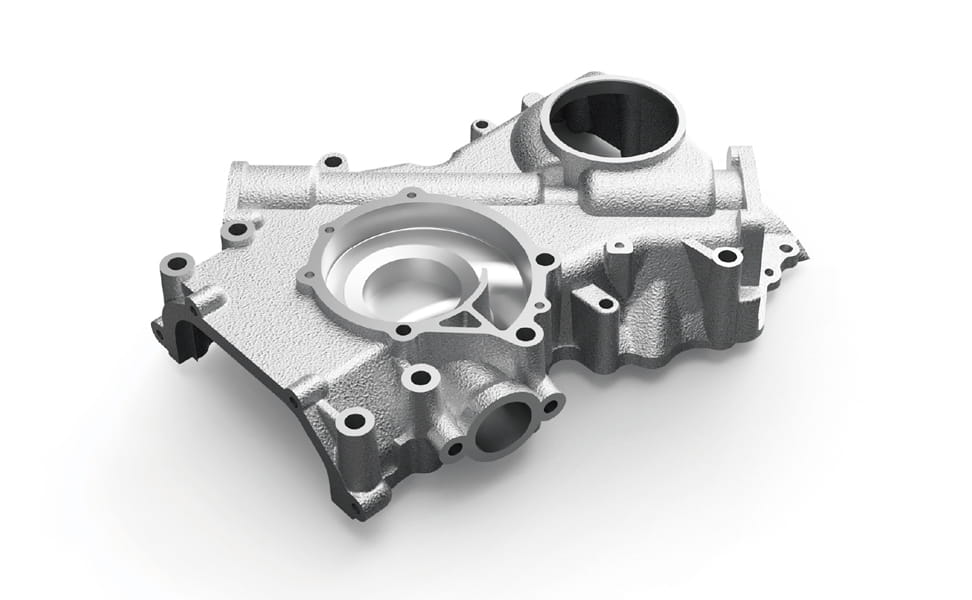

Ví dụ
