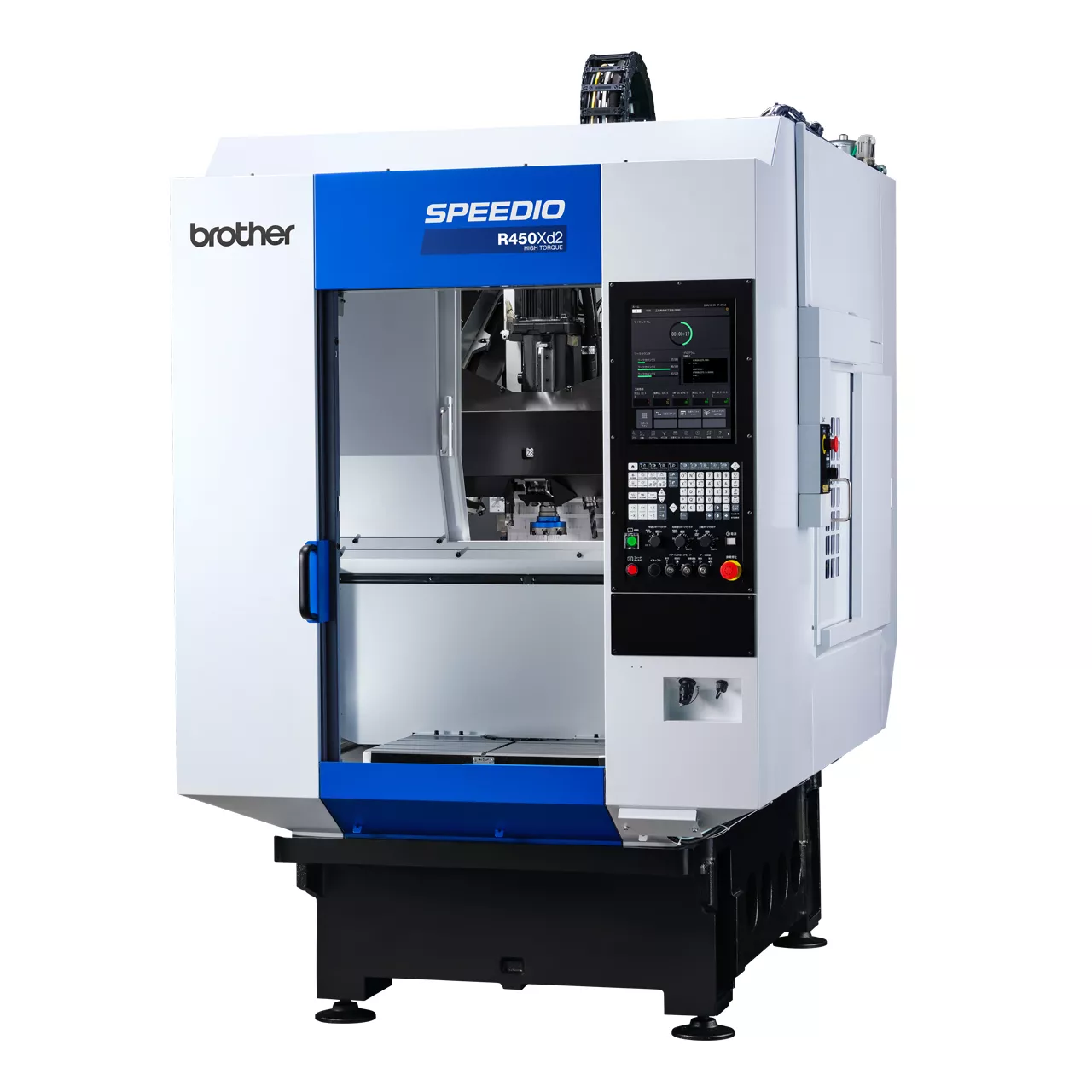

SPEEDIO R450Xd2
Trung tâm Gia công Nhỏ gọn Máy thay đổi pallet
- Hành trình [mm (inch)]: X: 450(17,7) Y: 320(12,6) Z: 305(12,0)
- Tốc độ trục chính tối đa (min-1): 12.000/ (Tùy chọn) 20.000/ (Tùy chọn) mô-men xoắn cao 10.000
- Khả năng chứa dao (cái): 14/ 22/ 28
Chọn biến thể: R450Xd2
[ Trung tâm gia công đứng nhỏ gọn BT30 ]
Mẫu máy có bộ thay pallet đôi tốc độ cao
để sản xuất không gián đoạn
Cho phép thay đổi/thiết lập phôi trong quá trình gia công
Thông Tin
Tổng Quan
Bàn QT là bộ thay pallet đôi 2 mặt tốc độ cao nguyên bản của Brother.
Với vùng gá lắp rộng và độ tin cậy cao, bàn QT cho phép gia công không ngừng để đạt năng suất cao.
Bàn QT (Quick Turn) là bộ thay pallet 2 mặt tốc độ cao dạng bàn xoay.
Khả năng kiểm soát tăng/giảm tốc được tối ưu hóa giúp thay pallet nhanh hơn nhiều.
Để đảm bảo độ tin cậy cao, ảnh hưởng của phoi, v.v. được giảm thiểu nhờ bàn xoay tránh chuyển động nâng lên và có cấu trúc kín, đồng thời độ chính xác định vị được duy trì bằng cơ cấu chặn.
Thời gian thay pallet
R450Xd2: 2,7 s
R650Xd2: 3,1 s
Có thể thay phôi trên pallet này trong khi máy đang gia công phôi trên pallet kia. Thời gian lãng phí khi thay phôi được loại bỏ, cho phép gia công không dừng.
Ngay cả khi đồ gá bị nhô ra khỏi bàn, vẫn có thể gắn đồ gá vào miễn là nằm trong đường kính tiện của pallet. Vùng gá lắp có thể được mở rộng hơn nữa bằng cách chọn tùy chọn bàn thấp giúp tăng chiều cao đồ gá hoặc tùy chọn mở rộng đường kính tiện giúp tăng không gian đồ gá.
Chiều cao đồ gá tối đa
R450Xd2: 380 mm
R650Xd2: 450 mm
| R450Xd2 | R650Xd2 | |
|---|---|---|
| Kích thước vùng làm việc (mm) | 600 x 300 | 800 x 400 |
| Đường kính tiện tối đa (mm) *1 | 1100 (1020) | 1300 (1250) |
| Chiều cao đồ gá tối đa (mm) *2 | 380 (300) | 450 (350) |
| Sức tải tối đa (kg/mặt) *3 | 200 (120) | 300 (200) |
*1: Khi chọn tùy chọn mở rộng đường kính tiện
*2: Khi chọn tùy chọn bàn thấp
*3: Cần điều chỉnh tham số.
*4: Các giá trị trong ngoặc ( ) biểu thị các giá trị cho thông số kỹ thuật tiêu chuẩn.
Nhiều thông số kỹ thuật ổ chứa dao cho 14, 22, 28 hoặc 40 dao hỗ trợ nhiều nhu cầu gia công khác nhau.
Năng suất cao vượt trội đạt được bằng cách tận dụng các lợi thế của phát triển tích hợp máy/bộ điều khiển, bao gồm hoạt động đồng thời và hoạt động thay dao được tối ưu hóa và nhanh hơn.
Ổ chứa dao 28 dao dạng mâm xoay nhỏ gọn duy trì hiệu suất thay dao tốc độ cao.
Điều này mở rộng phạm vi các chi tiết gia công mục tiêu và thúc đẩy tích hợp quy trình.
Được trang bị điều khiển hoạt động đồng thời, cho phép thực hiện đồng thời việc thay dao, quay bàn QT và định vị các trục X/Y và các trục bổ sung. Điều này giúp tránh lãng phí thời gian thay pallet.
Thời gian thay dao ngắn hơn đã đạt được nhờ quá trình khởi động/dừng trục chính, di chuyển trục Z lên/xuống và vận hành ổ chứa dao nhanh hơn và được tối ưu hóa.
14 dao (*1) Dao-Dao: 0,6 s / Phoi-Phoi: 1,3 s
22/28 dao (*1) Dao-Dao: 0,7 s / Phoi-Phoi: 1,5 s
40 dao (*2) Dao-Dao: 0,9 s / Phoi-Phoi: 2,5 s
*1: Giá trị cho R450Xd2 *2: Giá trị cho R650Xd2
Việc sử dụng động cơ trục chính có quán tính thấp và tăng/giảm tốc cao cho phép trục chính khởi động hoặc dừng trong thời gian cực ngắn.
Thời gian khởi động/dừng trục chính 0,15 giây trở xuống *3
*3: Thông số kỹ thuật mô-men xoắn cao
Được trang bị chức năng xử lý đo lường nguyên bản giúp giảm số lần đo thực tế bằng đầu dò chạm tùy theo kích thước của độ dịch chuyển.
Điều này loại bỏ nhu cầu vận hành làm nóng, giảm thiểu ảnh hưởng đến năng suất để đạt được gia công với độ chính xác cao.
Ngoài các ổ chứa dao 14/22/28 dao, còn có sẵn ổ chứa dao 40 dao. Điều này thúc đẩy tích hợp quá trình, tận dụng lợi thế của bộ thay pallet 2 mặt và khuyến khích cải thiện năng suất.
Độ cứng vững cao dựa trên thiết kế đặc biệt và việc sử dụng động cơ trục chính mô-men xoắn cao giúp đạt được gia công ổn định trong khi thể hiện khả năng gia công cao.
Động cơ trục chính 20.000 min-1 mới đã được phát triển. Tương thích với Hệ thống làm mát xuyên trục chính (CTS), động cơ này cải thiện hơn nữa năng suất khoan lỗ đường kính nhỏ. Có sẵn nhiều thông số kỹ thuật trục chính, bao gồm thông số kỹ thuật 12.000 min-1 tiêu chuẩn và thông số kỹ thuật mô-men xoắn cao.
Thông số kỹ thuật mô-men xoắn cao. (tùy chọn)
Mô-men xoắn tối đa: 92 N・m
Công suất tối đa: 26,2 kW
Thông số kỹ thuật 20.000 min-1 (tùy chọn)
Mô-men xoắn tối đa: 27 N・m
Công suất tối đa: 15,4 kW
Thông số kỹ thuật 12.000 min-1 (tiêu chuẩn)
Mô-men xoắn tối đa: 40 N・m
Công suất tối đa: 18,9 kW
Đối với thông số kỹ thuật mô-men xoắn cao 10.000 min-1 (tùy chọn), đường kính ổ trục chính đã được mở rộng để tăng cường độ cứng vững.
Dữ liệu phân tích kỹ thuật tích lũy đã được sử dụng để đạt được kết cấu máy cứng vững cao với độ rung tối thiểu.
Điều này cho phép máy thể hiện khả năng của mình trong nhiều ứng dụng gia công, bao gồm cả gia công thép hạng nặng.
Lực kẹp trục chính
Cải thiện 15%
Đường kính ổ trục chính (thông số kỹ thuật mô-men xoắn cao)
Lớn hơn 10%
Tùy chọn CTS có thể được chọn từ 3 MPa hoặc 7 MPa. Với tùy chọn này, máy có thể hoạt động tối đa tiềm năng trong khoan tốc độ cao hoặc khoan nhấp.
Khả năng tiếp cận và khả năng vận hành được tăng cường từ phía trước và bên hông cho phép người vận hành dễ dàng thực hiện các tác vụ thiết lập như chuyển đổi phôi hoặc dao.
Các chức năng hỗ trợ khác nhau giúp cải thiện hiệu quả công việc và năng suất tổng thể.
Bàn máy dễ tiếp cận được sử dụng để người vận hành có thể dễ dàng thực hiện thiết lập, bao gồm cả việc thay đổi phôi.
Chiều rộng mở cửa lớn được đảm bảo để giúp việc thay đổi phôi dễ dàng hơn.
Chiều rộng mở cửa
R650Xd2: 845 mm
R450Xd2: 655 mm
Được trang bị chức năng di chuyển cột máy đến vị trí có thể thay dao dễ dàng.
Có thể vận hành trực quan với các ứng dụng và màn hình bảng điều khiển cảm ứng dọc. Các chức năng liên quan được nhóm theo mục đích, chẳng hạn như thiết lập và gia công, nhờ đó vận hành hiệu quả. Trạng thái sản xuất và vận hành được trực quan hóa, cho phép nắm bắt nhanh hơn. Thao tác vận hành được tinh giản trong các quy trình thiết lập, điều chỉnh gia công, sản xuất và khôi phục, nhờ đó cải thiện hiệu quả công việc và tỷ lệ vận hành.
Hỗ trợ thiết lập
Được trang bị các chức năng để dễ dàng thực hiện thiết lập, chẳng hạn như ứng dụng dao ATC cho phép thực hiện tất cả các cài đặt dao trong ổ chứa dao trên một màn hình, lập trình menu cho phép bạn tạo các chương trình NC bằng cách làm theo hướng dẫn trên màn hình và chức năng trợ giúp trên màn hình.
Hỗ trợ điều chỉnh gia công
Được trang bị các chức năng để dễ dàng thực hiện điều chỉnh gia công tối ưu nhằm cải thiện năng suất, chẳng hạn như ứng dụng điều chỉnh tham số gia công cho phép bạn dễ dàng điều chỉnh các tham số theo chi tiết gia công và chức năng hiển thị/lưu dạng sóng tải gia công.
Hỗ trợ sản xuất
Được trang bị các chức năng để cải thiện tỷ lệ vận hành, chẳng hạn như giám sát dao theo thời gian thực để loại bỏ sai sót, hiển thị hiệu suất sản xuất, mức tiêu thụ điện năng, v.v. dưới dạng biểu đồ và các chức năng PLC/mạng để đáp ứng các yêu cầu về thiết bị ngoại vi và tự động hóa.
Hỗ trợ khôi phục
Được trang bị các chức năng để ngăn ngừa sự cố hoặc đảm bảo khôi phục nhanh chóng, chẳng hạn như thông báo thời gian bảo trì, hiển thị chi tiết khi có cảnh báo xảy ra và hướng dẫn cho công việc khôi phục/kiểm tra.
Các Thông Số Kĩ Thuật
Thông số kỹ thuật sản phẩm
R450Xd2
Tốc độ trục chính tối đa [min⁻¹]
12.000/ (Tùy chọn) 20.000/ (Tùy chọn) mô-men xoắn cao 10.000
Hành trình [mm (inch)]
X: 450(17,7) Y: 320(12,6) Z: 305(12,0)
Khả năng chứa dao [pcs.]
14/ 21/ 28
Tốc độ chạy dao nhanh (các trục XYZ) [m/min (inch/min)]
50 x 50 x 50 (1,969 x 1,969 x 1,969)
Diện tích sàn yêu cầu [mm (inch)]
1,400 x 2,609 [3,448] (55.1 x 102.7 [135.7] )
Trục chính tiếp xúc kép BT (BIG-PLUS)
Tùy chọn
Nước làm mát qua trục chính (CTS)
Tùy chọn
Bàn thấp
Tùy chọn
| mục | R450Xd / R450Xd2 RD *12 | R650Xd2 / R650Xd2 RD *12 Ổ chứa dao 14/22/28 dao |
R650Xd2 / R650Xd2 RD *12 Ổ chứa dao 40 dao |
||
|---|---|---|---|---|---|
| Cụm CNC | CNC-D00 | ||||
| Hành trình | Trục X [mm (inch)] | 450 (17.7) | 650 (25.6) | ||
| Trục Y [mm (inch)] | 320 (12,6) *7 | 400 (15.7) | |||
| Trục Z [mm (inch)] | 305 (12.0) | 305 (12.0) | 435 (17.1) | ||
| Khoảng cách từ mặt bàn đến đầu mũi trục chính [mm (inch)] | 200-505 (7,9-19,9) [280-585 (11,0-23,0) *8 |
250-555 (9,8-21,8) [350-655 (13,8-25,8) *8] |
250-685 (9,8-27,0) [350-785 (13,8-30,9) *8] |
||
| Bàn máy | Kích thước vùng làm việc [mm (inch)] | Một mặt 600 x 300 (23,6 x 11,8) |
Một mặt 800 x 400 (31,5 x 15,7) | ||
| Sức tải tối đa (tải trọng phân bố đều) [kg (lbs)] |
Một mặt 120 (265) [200 (441) *6] |
Một mặt 200 (441) [300 (661) *6] |
|||
| Thời gian định vị [giây] | 2,7 *11 | 3,1 *11 | |||
| Trục chính | Tốc độ trục chính [min-1] | Thông số kỹ thuật 12.000 min-1: 1 - 12.000 Thông số kỹ thuật mô-men xoắn cao 10.000 min-1 (Tùy chọn): 1 - 10.000 Thông số kỹ thuật 20.000 min-1 (Tùy chọn): 1 - 20.000 |
|||
| Tốc độ trong quá trình taro [min-1] | TỐI ĐA 6.000 | ||||
| Lỗ côn | Côn 7/24 số 30 | ||||
| Hệ thống tiếp xúc kép BT (BIG-PLUS) |
Tùy chọn | ||||
| Hệ thống làm mát xuyên trục chính (CTS) | Tùy chọn | ||||
| Tốc độ tiến dao | Tốc độ chạy dao nhanh (vùng XYZ) [m/min (inch/min)] |
50 x 50 x 50 (1,969 x 1,969 x 1,969) | |||
| Tốc độ tiến dao cắt [mm/min (inch/min)] |
Trục X, Y, Z: 1 - 30.000 (0,04 - 1.181) *9 | ||||
| Cụm ATC | Loại chuôi dao | MAS-BT30 | |||
| Loại chốt kéo *4 | MAS-P30T-2 | ||||
| Khả năng chứa dao [cái] | 14/22/28 | 14/22/28 | 40 | ||
| Chiều dài dao tối đa [mm (inch)] | 200 (7.9) | 200 (7.9) | 250 (9.8) | ||
| Đường kính dao tối đa [mm (inch)] | 80 (3.1) | 80 (3.1) | 55 (2,1) / 125 (4,9) Không có dao liền kề |
||
| Trọng lượng dao tối đa [kg (lbs)] *1 | 3,0 (6,6) (tổng trọng lượng dao: 25 (55,1) cho 14 dao, 40 (88,2) cho 22/28 dao) |
3,0 (6,6) (tổng trọng lượng dao: 25 (55,1) cho 14 dao, 40 (88,2) cho 22/28 dao) |
4,0 (8,8) (tổng trọng lượng dao: 80 (176,3)) |
||
| Phương pháp chọn dao | Phương pháp rút gọn ngẫu nhiên | Phương pháp rút gọn ngẫu nhiên | Phương pháp tay đòn đôi (đường dẫn gần nhất ngẫu nhiên) |
||
| Thời gian thay dao *5 | Dao đến dao [giây] | 0,6 / 0,7 (14 dao / 22 hoặc 28 dao) |
0,6 / 0,8 (14 dao / 22 hoặc 28 dao) |
0.9 | |
| Phoi đến phoi [giây] | 1,3 / 1,5 (14 dao / 22 hoặc 28 dao) |
1,4 / 1,5 (14 dao / 22 hoặc 28 dao) |
2.5 | ||
| Động cơ điện | Động cơ trục chính (10 phút/liên tục)[kW] *2 |
Thông số kỹ thuật 12.000 min-1: 10,1/7,0 Thông số kỹ thuật mô-men xoắn cao 10.000 min-1 (tùy chọn): 12,8/9,2 Thông số kỹ thuật 20.000 min-1 (Tùy chọn): 7,4/5,1 |
|||
| Động cơ tiến dao các trục [kW] | Trục X, Y: 1,0 , trục Z: 1,8 | ||||
| Nguồn điện | Nguồn cấp điện | AC 200 đến 230 V ± 10%, 3 pha, 50/60 Hz ± 2% | |||
| Công suất điện (liên tục) [kVA] | 10,4 | ||||
| Nguồn cấp khí nén | Áp suất khí nén thông thường [MPa] | 0,4 - 0,6 (giá trị khuyến nghị: 0,5 MPa *10) | |||
| Lưu lượng yêu cầu [L/min] | 40 | 40 | 65 | ||
| Kích thước máy | Chiều cao [mm (inch)] | 2,584 (101.7) | 2,704 (106.5) | ||
| Diện tích sàn yêu cầu *13 [khi cửa bộ điều khiển đang mở] [mm (inch)] |
1.400 x 2.609 [3.448] (55,1 x 102,7 [135,7] ) |
1.830 x 3.029 [3.868] (72,0 x 119,3 [152,3] ) |
2.145 x 3.029 [3.868] (84,4 x 119,3 [152,3] ) |
||
| Trọng lượng (bao gồm bộ điều khiển, vỏ máy) [kg (lbs)] | 2,750 (6,063) | 3,550 (7,826) | 4,150 (9,149) | ||
| Độ chính xác*3 | Độ chính xác định vị trục hai chiều (ISO230-2:1988) [mm (inch)] | 0.006 - 0.020 (0.00024 - 0.00079) | |||
| Độ lặp lại định vị trục hai chiều (ISO230-2:2014) [mm (inch)] | Nhỏ hơn 0,004 (0,00016) | ||||
| Cửa trước | 2 cửa | ||||
| Phụ kiện tiêu chuẩn | Hướng dẫn vận hành (1 bộ DVD), bu lông cân bằng (4 cái) [R650Xd2: 5 cái], tấm cân bằng (4 cái) [R650Xd2: 5 cái] |
||||
- *1 Chiều dài dao tối đa, đường kính tối đa và trọng lượng tối đa bị giới hạn tùy thuộc vào tốc độ trục chính đang sử dụng, cấu hình, trọng tâm, v.v. Các số liệu hiển thị ở đây chỉ mang tính chất tham khảo. Vui lòng liên hệ với nhà phân phối tại địa phương của bạn để biết thêm chi tiết.
- *2 Công suất động cơ trục chính khác nhau tùy thuộc vào tốc độ trục chính.
- *3 Được đo lường tuân thủ theo các tiêu chuẩn ISO và tiêu chuẩn của Brother. Vui lòng liên hệ với nhà phân phối tại địa phương của bạn để biết thêm chi tiết.
- *4 Các thông số kỹ thuật của Brother được áp dụng cho vít rút của CTS.
- *5 Được đo lường tuân thủ JIS B63369 và MAS0111987.
- *6 Có thể tăng lên đến R450Xd2: 200 kg, R650Xd2: 300 kg (một mặt) bằng cách thay đổi tham số. Vui lòng liên hệ riêng với chúng tôi để được tư vấn.
- *7 Khi sử dụng khớp nối xoay thủy lực, hành trình trục Y trở thành 290 mm.
- *8 Các giá trị khi bàn máy sàn thấp được chọn.
- *9 Khi sử dụng chế độ độ chính xác cao B.
- *10 Áp suất khí nén thông thường thay đổi tùy thuộc vào thông số kỹ thuật của máy, chi tiết chương trình gia công hoặc việc sử dụng thiết bị ngoại vi. Cài đặt áp suất cao hơn giá trị khuyến nghị.
- *11 Khi tải bàn máy trên một mặt là R450Xd2: 120 kg, R650Xd2: 200 kg.
- *12 Máy cần được trang bị thiết bị phát hiện di dời tùy thuộc vào điểm đến. Các máy được trang bị thiết bị phát hiện di dời sẽ có chữ “RD” ở cuối tên mẫu máy.
- *13 Giá trị này không bao gồm thùng chứa dung dịch làm mát hoặc băng tải phoi.
- *14 Khi tùy chọn mở rộng đường kính tiện được chọn.
| Mục | R450Xd2 | R650Xd2 |
|---|---|---|
| Loại | Hệ thống bàn xoay 0 độ/180 độ | Hệ thống bàn xoay 0 độ/180 độ |
| Kích thước bàn máy [mm (inch)] | Một mặt 600 x 420 (23,6 x 16,5) | Một mặt 800 x 535 (31,5 x 21,1) |
| Đường kính tiện tối đa [mm (inch)] | ø1.020 (40,2) [ø1.100 (43,3)] *14 | ø1.250 (49,2) [ø1.300 (51,2)] *14 |
| Chiều cao đồ gá tối đa [mm (inch)] | 300 (11,8) [380 (15,0)] *8 | 350 (13,8) [450 (17,7)] *8 |
| Kích thước vùng làm việc của bàn máy [mm (inch)] | Một mặt 600 x 300 (23,6 x 11,8) | Một mặt 800 x 400 (31,5 x 15,7) |
| Sức tải tối đa [kg (lbs)] | Một mặt 120 (265) [200 (441)] *6 | Một mặt 200 (441) [300 (661)] *6 |
| Quán tính tải bàn máy định mức cho trục tiện [kg·m2] | Một mặt 14,2 [23,5] *6 | Một mặt 35,8 [53,7] *6 |
| Hệ thống xoay bàn máy | Động cơ servo AC (1 kW) Bánh răng trục vít (tổng tỷ số giảm tốc: 1/50) |
Động cơ servo AC (0,82 kW) Bánh răng trục vít (tổng tỷ số giảm tốc: 1/60) |
| Thời gian định vị bàn máy | 2,7 *11 | 3,1 *11 |
| Độ lặp lại thay đổi bàn máy [mm (inch)] |
0,005 (0,0002) (theo hướng trục X, Y và Z 270(10,6) từ tâm quay) |
0,005 (0,0002) (theo hướng trục X, Y và Z 335(13,2) từ tâm quay) |
- * Bàn Quick Turn là bộ thay đổi pallet 2 mặt dạng bàn xoay.
| Mẫu CNC | CNC-D00 | |
|---|---|---|
| Trục điều khiển | 7 trục (X, Y, Z, 4 trục bổ sung) | |
| Các trục điều khiển đồng thời | Định vị | 5 trục (X, Y, Z, A, B) |
| Nội suy | Tuyến tính: 4 trục (X, Y, Z, 1 trục bổ sung) Cung tròn: 2 trục Xoắn ốc/Hình nón: 3 trục (X, Y, Z) |
|
| Lượng tăng đầu vào nhỏ nhất | 0,001 mm, 0,0001 inch, 0,001 độ 0,0001 mm, 0,00001 inch, 0,0001 độ (tùy chọn) |
|
| Kích thước có thể lập trình tối đa | ±999999,999 mm, ±99999,9999 inch ±999999,9999 mm, ±99999,99999 inch (tùy chọn) |
|
| Màn hình hiển thị | Màn hình cảm ứng LCD màu 15 inch | |
| Dung lượng bộ nhớ | 500 Mbyte, 3 Gbyte (tùy chọn) (Tổng dung lượng của chương trình và ngân hàng dữ liệu) | |
| Giao tiếp bên ngoài | Giao diện bộ nhớ USB, Ethernet, RS232C (tùy chọn) | |
| Số lượng chương trình có thể đăng ký | 4.000 (Tổng dung lượng của chương trình và ngân hàng dữ liệu) | |
| Định dạng chương trình | Ngôn ngữ NC, hội thoại (thay đổi bằng tham số) Có sẵn chuyển đổi từ chương trình hội thoại sang chương trình ngôn ngữ NC |
|
- * “Các trục điều khiển” và “Các trục điều khiển đồng thời” biểu thị số lượng trục tối đa, số lượng này sẽ khác nhau tùy thuộc vào điểm đến vận chuyển hoặc thông số kỹ thuật của máy.
- * Ethernet là nhãn hiệu đã đăng ký của Xerox Corporation tại Hoa Kỳ.
| Vận hành | Chạy thử không tải Khóa máy Khởi động lại chương trình Ghi đè tốc độ chạy dao nhanh Ghi đè chạy dao cắt Chỉnh sửa nền Chụp màn hình Cấp độ vận hành Phím tín hiệu đầu vào bên ngoài Phím tắt < tùy chọn > |
|---|---|
| Lập trình | Tuyệt đối / Tương đối Hệ inch / Hệ mét Cài đặt hệ tọa độ Góc C / Góc R Biến đổi xoay Taro đồng bộ Chương trình con Hiển thị đồ họa |
| Đo lường | Đo phôi tự động *1 Đo chiều dài dao |
| Tốc độ cao và độ chính xác cao | Điều chỉnh tham số gia công Chế độ độ chính xác cao AIII Chế độ độ chính xác cao BI (đọc trước 160 khối) Bù độ rơ < tùy chọn > |
| Giám sát | Giám sát tải gia công Giám sát ATC *4 Dự đoán quá tải Hiển thị dạng sóng / Xuất dạng sóng sang thẻ nhớ Tự động bù biến dạng nhiệt (các trục X, Y và Z) Hiển thị hiệu suất sản xuất Tuổi thọ dao / Dao dự phòng Chức năng phát hiện kẹt phoi *4 |
| Bảo trì | Chức năng lùi taro Nhật ký trạng thái Nhật ký báo động Nhật ký vận hành Thông báo bảo trì Đo điện trở cách điện động cơ Bộ lọc làm sạch dao có phát hiện tắc nghẽn bộ lọc Bộ mã hóa không dùng pin Kiểm tra tải phanh |
| Tự động / Mạng | Điều khiển từ xa bằng máy tính OPC UA Thông báo tự động PLC tích hợp (LD/ST/FBD) < tùy chọn > |
| Tiết kiệm năng lượng | Tự động tắt nguồn Chế độ chờ Tự động tắt dung dịch làm mát Tự động tắt đèn làm việc Độ trễ tắt vòi rửa phoi Vận hành tiết kiệm năng lượng vòi rửa phoi Chế độ tiết kiệm năng lượng |
| Ứng dụng hỗ trợ | Điều chỉnh tham số máy Dao ATC Tuổi thọ dao Hiển thị dạng sóng Hiệu suất sản xuất Tiết kiệm năng lượng/Mức tiêu thụ điện năng Hỗ trợ khôi phục Kiểm tra PLC Hỗ trợ gia công không cần làm nóng Bảng điều khiển phần mềm |
| Phụ kiện | Trình xem tệp Sổ tay Máy tính Đăng ký truy cập nhanh Tắt màn hình |
| Các chức năng chỉ dùng được ở ngôn ngữ NC | Lập trình menu Hệ tọa độ cục bộ Hệ tọa độ phôi mở rộng Định vị một chiều Tiến dao thời gian nghịch đảo Đầu vào dữ liệu có thể lập trình Bù chiều dài dao Bù dao cắt Chia tỷ lệ Đối xứng gương Gọi chương trình con bên ngoài Macro Vận hành băng / Vận hành tải FTP Chức năng bỏ qua nhiều lần < tùy chọn > |
| Các chức năng giới hạn ở hội thoại | Chương trình vận hành Chương trình lịch trình Tự động chọn dao Tự động cài đặt điều kiện cắt Tự động cài đặt bù chiều dài dao Tự động cài đặt bù dao cắt Tự động tính toán đầu vào số chưa biết Kiểm soát thứ tự gia công |
- *1 Đối với dụng cụ đo, vui lòng chọn đầu dò chạm tùy chọn hoặc tự trang bị.
- *2 Khi sử dụng lệnh dưới micromet, việc chuyển sang chương trình ngôn ngữ hội thoại sẽ bị vô hiệu hóa.
- *3 Có những hạn chế về cấu hình trục.
- *4 Không khả dụng cho các thông số kỹ thuật ổ chứa dao 40 dao.

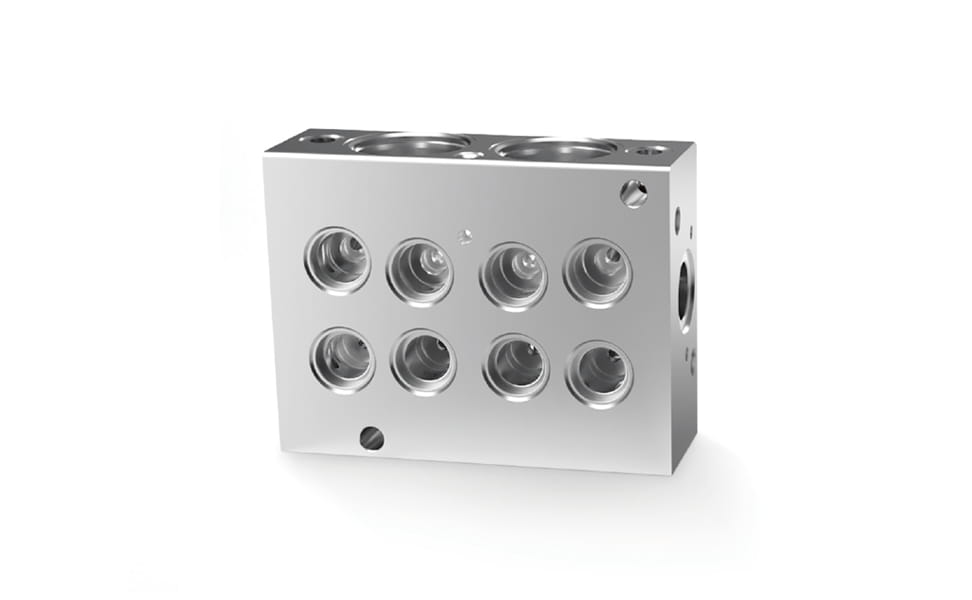

Ví dụ
Hỗ Trợ
Thông tin hỗ trợ
