SPEEDIO R450Xd1
Trung tâm Gia công Nhỏ gọn Máy thay đổi pallet
- Hành trình [mm (inch)]: X: 450(17,7) Y: 320(12,6) Z: 305(12,0)
- Tốc độ trục chính tối đa (min-1): 10.000/ (Tùy chọn) 16.000/ (Tùy chọn) mô-men xoắn cao 10.000
- Khả năng chứa dao (cái): 14/ 22/ 28
Chọn biến thể: R450Xd1
[ Trung tâm gia công đứng nhỏ gọn BT30 ]
Mẫu máy có bộ thay pallet đôi tốc độ cao
để sản xuất không gián đoạn
Cho phép thay đổi/thiết lập phôi trong quá trình gia công
Thông Tin
Tổng Quan
Bàn QT là bộ thay pallet đôi 2 mặt tốc độ cao nguyên bản của Brother.
Với vùng gá lắp rộng và độ tin cậy cao, bàn QT cho phép gia công không ngừng để đạt năng suất cao.
Với vùng gá lắp rộng và độ tin cậy cao, bàn QT cho phép gia công không ngừng để đạt năng suất cao.
Thay pallet tốc độ cao
Bàn QT (Quick Turn) là bộ thay pallet 2 mặt tốc độ cao dạng bàn xoay.
Khả năng kiểm soát tăng/giảm tốc được tối ưu hóa giúp thay pallet nhanh hơn nhiều.
Khả năng kiểm soát tăng/giảm tốc được tối ưu hóa giúp thay pallet nhanh hơn nhiều.
Thời gian thay pallet
R450Xd1: 2,9 s → 2,7 s
R650Xd1: 3,4 s → 3,1 s
Gia công không dừng
Có thể thay phôi trên pallet này trong khi máy đang gia công phôi trên pallet kia. Thời gian lãng phí khi thay phôi được loại bỏ, cho phép gia công không dừng.
Vùng gá lắp lớn
Ngay cả khi đồ gá bị nhô ra khỏi bàn, vẫn có thể gắn đồ gá vào miễn là nằm trong đường kính tiện của pallet. Vùng gá lắp có thể được mở rộng hơn nữa bằng cách chọn tùy chọn bàn thấp giúp tăng chiều cao đồ gá hoặc tùy chọn mở rộng đường kính tiện giúp tăng không gian đồ gá.
Chiều cao đồ gá tối đa
R450Xd1: 350 → 380
R650Xd1: 420 → 450
Bao gồm ổ chứa dao 28 dao mới được phát triển, ổ chứa dao 40 dao với sức chứa tối đa có sẵn để đáp ứng nhiều nhu cầu gia công khác nhau.
Năng suất cao vượt trội đạt được bằng cách tận dụng các lợi thế của phát triển tích hợp máy/bộ điều khiển, bao gồm hoạt động đồng thời và hoạt động thay dao được tối ưu hóa và nhanh hơn.
Năng suất cao vượt trội đạt được bằng cách tận dụng các lợi thế của phát triển tích hợp máy/bộ điều khiển, bao gồm hoạt động đồng thời và hoạt động thay dao được tối ưu hóa và nhanh hơn.
Ổ chứa dao 28 dao
Một ổ chứa dao 28 dao dạng mâm xoay nhỏ gọn mới đã được phát triển trong khi vẫn duy trì hiệu suất thay dao tốc độ cao. Điều này mở rộng phạm vi các chi tiết gia công mục tiêu và thúc đẩy tích hợp quy trình.

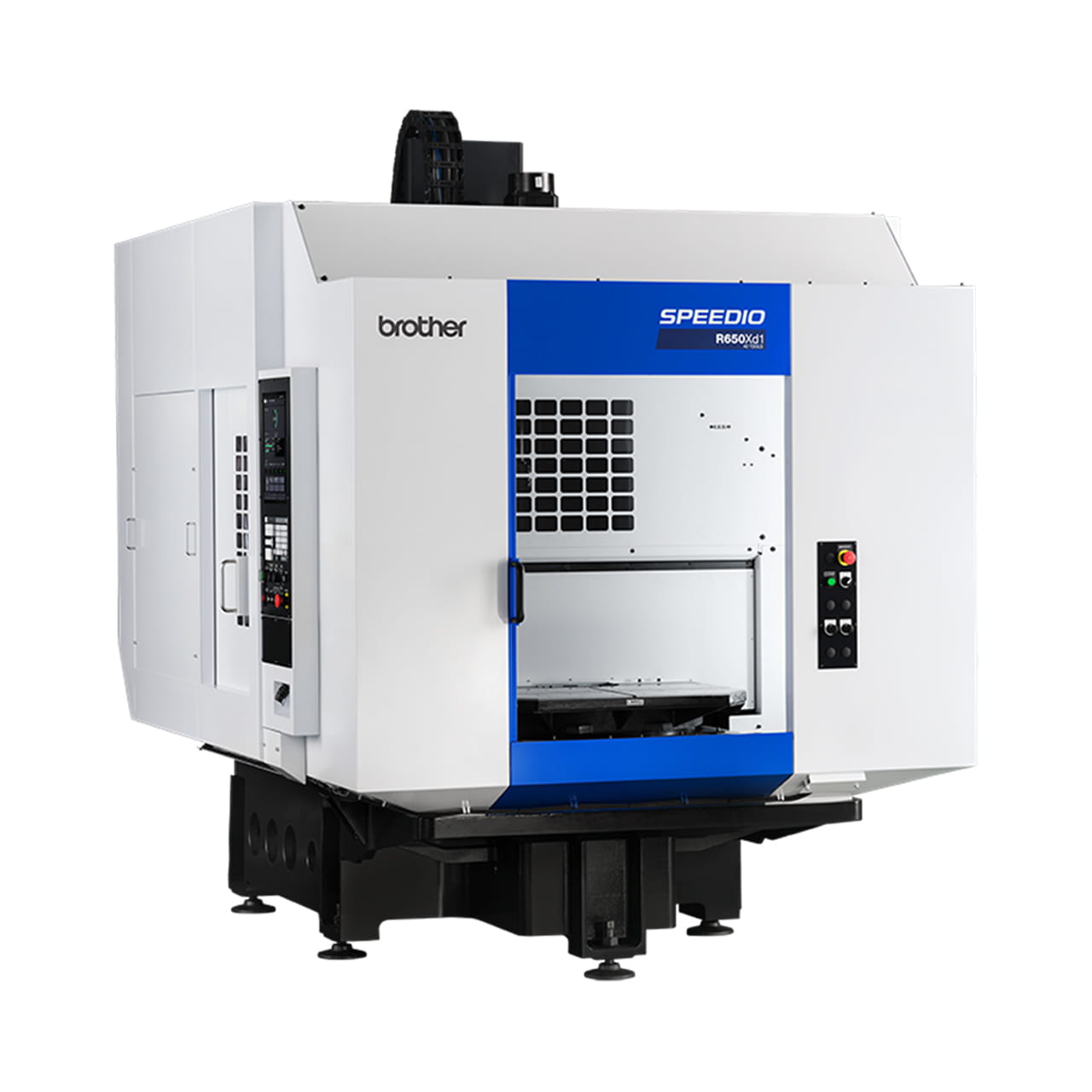

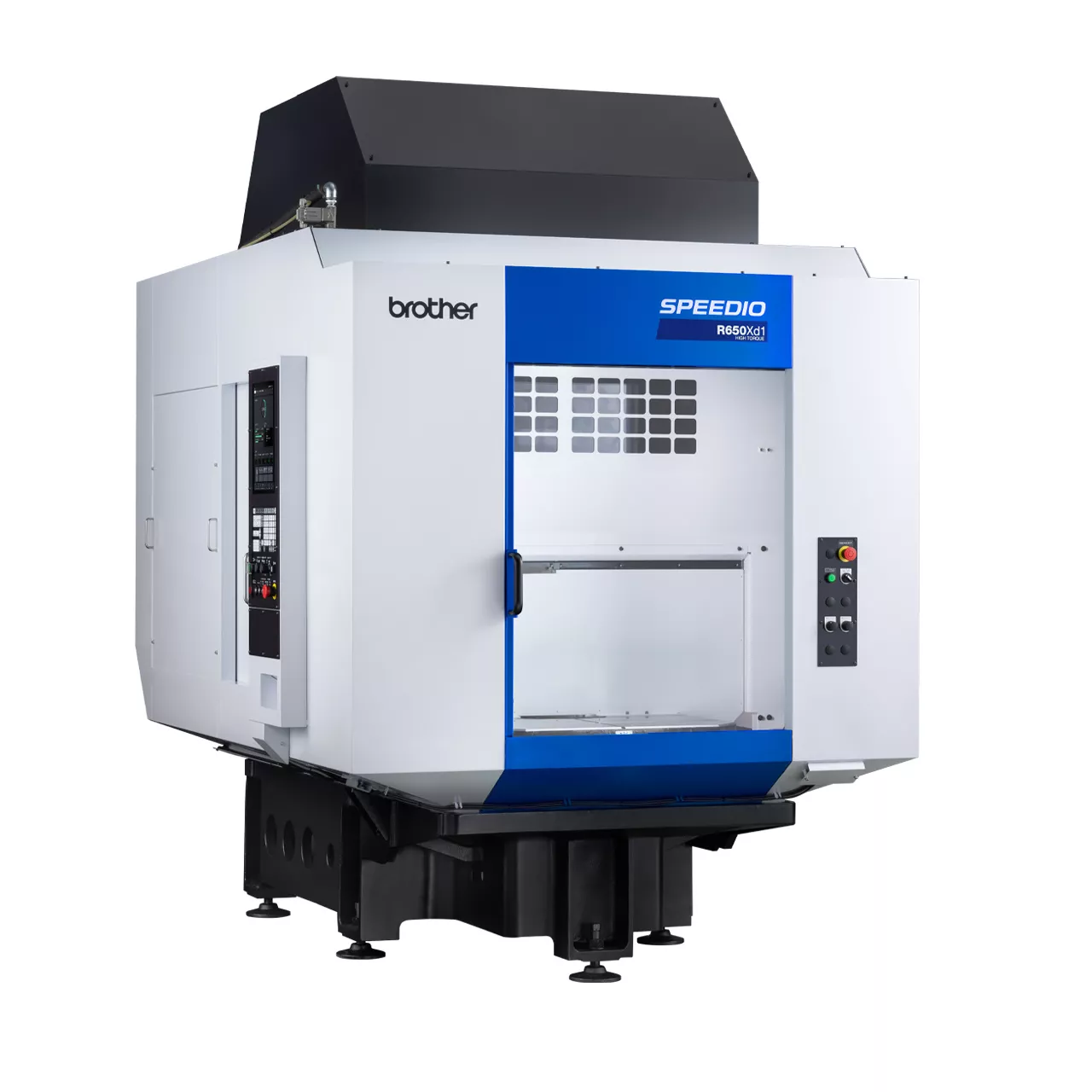

Ổ chứa dao 40 dao (R650Xd1)
Ngoài các ổ chứa dao 14/22/28 dao, còn có sẵn ổ chứa dao 40 dao. Điều này thúc đẩy tích hợp quá trình, tận dụng lợi thế của bộ thay pallet 2 mặt và khuyến khích cải thiện năng suất.
Đối với ổ chứa dao 40 dao, buồng gia công được ngăn cách với kho chứa dao bằng một cửa dạng cửa trập. Điều này ngăn chặn phoi xâm nhập vào ổ chứa dao.
Độ cứng vững cao dựa trên thiết kế đặc biệt và việc sử dụng động cơ trục chính mô-men xoắn cao giúp đạt được gia công ổn định trong khi thể hiện khả năng gia công cao.
Từ gia công hạng nặng đến gia công tốc độ cao và gia công hiệu suất cao
Động cơ trục chính có mô-men xoắn cao trong dải tốc độ trung bình và cao được sử dụng để đạt được gia công tốc độ cao và hiệu suất cao. Ngoài ra, thông số kỹ thuật mô-men xoắn cao (tùy chọn) của máy cải thiện đáng kể mô-men xoắn trong dải tốc độ thấp. Máy mang lại hiệu suất tuyệt vời trong gia công hạng nặng đối với sắt.
Thông số kỹ thuật mô-men xoắn cao. (tùy chọn)
Mô-men xoắn tối đa: 92 Nm
Công suất tối đa: 26,2 kW
Thông số kỹ thuật tiêu chuẩn
Mô-men xoắn tối đa: 40 Nm
Công suất tối đa: 18,9 kW
Gia công ba chiều tốc độ cao và độ chính xác cao
In addition to the highly responsive servomotor, the servo processing speed and resolution have been greatly improved. Enhanced performance of original three-dimensional machining control, including a great increase in look-ahead blocks and improved surface quality by the smooth path offset function, achieves high-speed and highly accurate three-dimensional machining.
Cài đặt đơn giản cho chế độ độ chính xác cao
Các tham số độ chính xác gia công/chất lượng bề mặt có thể được điều chỉnh bằng thao tác đơn giản. Điều này giúp đạt được gia công chất lượng cao một cách dễ dàng.
Chế độ độ chính xác cao BI: Đọc trước 160 khối lệnh
Chế độ độ chính xác cao BII (tùy chọn): Đọc trước 1000 khối
Có thể vận hành trực quan với các ứng dụng mới và màn hình bảng điều khiển cảm ứng dọc. Các chức năng liên quan được nhóm theo mục đích, chẳng hạn như thiết lập và gia công, nhờ đó vận hành hiệu quả. Trạng thái sản xuất và vận hành được trực quan hóa, cho phép nắm bắt nhanh hơn. Có thể vận hành không lãng phí trong quá trình thiết lập, điều chỉnh gia công, sản xuất và khôi phục, nhờ đó cải thiện hiệu quả công việc và tỷ lệ vận hành.
Màn hình chính
Thông tin cần thiết cho sản xuất, chẳng hạn như bộ đếm phôi và tuổi thọ dao, được thu thập trên màn hình chính. Các phím tắt được gán cho các màn hình thường sử dụng để bạn có thể mở chúng bằng một lần chạm.
Giao diện người dùng mới
Khả năng sử dụng đã được cải thiện đáng kể bằng cách nhóm các chức năng liên quan, tạo ra các ứng dụng hỗ trợ mới trực quan với khả năng vận hành và khả năng hiển thị được cải thiện, cung cấp các phụ kiện hữu ích (máy tính, sổ tay, trình xem tệp, v.v.) và cho phép thực hiện thao tác có ở các màn hình thông thường trên bảng điều khiển cảm ứng.
Các Thông Số Kĩ Thuật
Thông số kỹ thuật sản phẩm
R450Xd1
Tốc độ trục chính tối đa [min⁻¹]
10.000/ (Tùy chọn) 16.000/ (Tùy chọn) mô-men xoắn cao 10.000
Hành trình [mm (inch)]
X: 450(17,7) Y: 320(12,6) Z: 305(12,0)
Khả năng chứa dao [pcs.]
14/ 21/ 28
Tốc độ chạy dao nhanh (các trục XYZ) [m/min (inch/min)]
50 x 50 x 50 (1,969 x 1,969 x 1,969)
Diện tích sàn yêu cầu [mm (inch)]
1,400 x 2,609 [3,448] (55.1 x 102.7 [135.7] )
Trục chính tiếp xúc kép BT (BIG-PLUS)
Tùy chọn
Nước làm mát qua trục chính (CTS)
Tùy chọn
Bàn thấp
Tùy chọn
| mục | R450Xd1 / R450Xd1 RD *12 | R650Xd1 / R650Xd1 RD *12 Ổ chứa dao 14/22/28 dao |
R650Xd1 / R650Xd1 RD *12 Ổ chứa dao 40 dao |
||
|---|---|---|---|---|---|
| Cụm CNC | CNC-D00 | ||||
| Hành trình | Trục X [mm (inch)] | 450 (17.7) | 650 (25.6) | ||
| Trục Y [mm (inch)] | 320 (12,6) *7 | 400 (15.7) | |||
| Trục Z [mm (inch)] | 305 (12.0) | 305 (12.0) | 435 (17.1) | ||
| Khoảng cách từ mặt bàn đến đầu mũi trục chính [mm (inch)] | 200-505 (7,9-19,9) [280-585 (11,0-23,0) *8] |
250-555 (9,8-21,8) [350-655 (13,8-25,8) *8] |
250-685 (9,8-27,0) [350-785 (13,8-30,9) *8] |
||
| Bàn máy | Kích thước vùng làm việc [mm (inch)] | Một mặt 600 x 300 (23,6 x 11,8) |
Một mặt 800 x 400 (31,5 x 15,7) | ||
| Sức tải tối đa (tải trọng phân bố đều) [kg (lbs)] |
Một mặt 120 (265) [200 (441) *6] |
Một mặt 200 (441) [300 (661) *6] |
|||
| Thời gian định vị [giây] | 2,7 *11 | 3,1 *11 | |||
| Trục chính | Tốc độ trục chính [min-1] | Thông số kỹ thuật 10.000 min-1: 1 - 10.000 Thông số kỹ thuật 16.000 min-1 (Tùy chọn): 1 - 16.000 Thông số kỹ thuật mô-men xoắn cao 10.000 min-1 (Tùy chọn): 1 - 10.000 |
|||
| Tốc độ trong quá trình taro [min-1] | TỐI ĐA 6.000 | ||||
| Lỗ côn | Côn 7/24 số 30 | ||||
| Hệ thống tiếp xúc kép BT (BIG-PLUS) |
Tùy chọn | ||||
| Hệ thống làm mát xuyên trục chính (CTS) | Tùy chọn | ||||
| Tốc độ tiến dao | Tốc độ chạy dao nhanh (vùng XYZ) [m/min (inch/min)] |
50 x 50 x 50 (1,969 x 1,969 x 1,969) | |||
| Tốc độ tiến dao cắt [mm/min (inch/min)] |
Trục X, Y, Z: 1 - 30.000 (0,04 - 1.181) *9 | ||||
| Cụm ATC | Loại chuôi dao | MAS-BT30 | |||
| Loại chốt kéo *4 | MAS-P30T-2 | ||||
| Khả năng chứa dao [cái] | 14/22/28 | 14/22/28 | 40 | ||
| Chiều dài dao tối đa [mm (inch)] | 200 (7.9) | 200 (7.9) | 250 (9.8) | ||
| Đường kính dao tối đa [mm (inch)] | 80 (3.1) | 80 (3.1) | 55 (2,1) / 125 (4,9) Không có dao liền kề |
||
| Trọng lượng dao tối đa [kg (lbs)] *1 | 3,0 (6,6) (tổng trọng lượng dao: 25 (55,1) cho 14 dao, 40 (88,2) cho 22/28 dao) |
3,0 (6,6) (tổng trọng lượng dao: 25 (55,1) cho 14 dao, 40 (88,2) cho 22/28 dao) |
4,0 (8,8) (tổng trọng lượng dao: 80 (176,3)) |
||
| Phương pháp chọn dao | Phương pháp rút gọn ngẫu nhiên | Phương pháp rút gọn ngẫu nhiên | Phương pháp tay đòn đôi (đường dẫn gần nhất ngẫu nhiên) |
||
| Thời gian thay dao *5 | Dao đến dao [giây] | 0,6 / 0,7 (14 dao / 22 hoặc 28 dao) |
0,6 / 0,8 (14 dao / 22 hoặc 28 dao) |
0.9 | |
| Phoi đến phoi [giây] | 1,3 / 1,5 (14 dao / 22 hoặc 28 dao) |
1,4 / 1,5 (14 dao / 22 hoặc 28 dao) |
2.5 | ||
| Động cơ điện | Động cơ trục chính (10 phút/liên tục)[kW] *2 |
Thông số kỹ thuật 10.000 min-1: 10,1/7,0 Thông số kỹ thuật 16.000 min-1 (tùy chọn): 7,4/5,1 Thông số kỹ thuật mô-men xoắn cao 10.000 min-1 (tùy chọn): 12,8/9,2 |
|||
| Động cơ tiến dao các trục [kW] | Trục X, Y: 1,0 , trục Z: 1,8 | ||||
| Nguồn điện | Nguồn cấp điện | AC 200 đến 230 V ± 10%, 3 pha, 50/60 Hz ± 2% | |||
| Công suất điện (liên tục) [kVA] | Thông số kỹ thuật 10.000 min-1: 9,5 Thông số kỹ thuật 16.000 min-1 (tùy chọn) : 9,5 Thông số kỹ thuật mô-men xoắn cao 10.000 min-1 (tùy chọn) : 10,4 | ||||
| Nguồn cấp khí nén | Áp suất khí nén thông thường [MPa] | 0,4 - 0,6 (giá trị khuyến nghị: 0,5 MPa *10) | |||
| Lưu lượng yêu cầu [L/min] | 45 | 45 | 100 | ||
| Kích thước máy | Chiều cao [mm (inch)] | 2,584 (101.7) | 2,704 (106.5) | ||
| Diện tích sàn yêu cầu *13 [khi cửa bộ điều khiển đang mở] [mm (inch)] |
1.400 x 2.609 [3.448] (55,1 x 102,7 [135,7] ) |
1.830 x 3.029 [3.868] (72,0 x 119,3 [152,3] ) |
2.145 x 3.029 [3.868] (84,4 x 119,3 [152,3] ) |
||
| Trọng lượng (bao gồm bộ điều khiển, vỏ máy) [kg (lbs)] | 2,750 (6,063) | 3,550 (7,826) | 4,150 (9,149) | ||
| Độ chính xác*3 | Độ chính xác định vị trục hai chiều (ISO230-2:1988) [mm (inch)] | 0.006 - 0.020 (0.00024 - 0.00079) | |||
| Độ lặp lại định vị trục hai chiều (ISO230-2:2014) [mm (inch)] | Nhỏ hơn 0,004 (0,00016) | ||||
| Cửa trước | 2 cửa | ||||
| Phụ kiện tiêu chuẩn | Hướng dẫn vận hành (1 bộ DVD), bu lông cân bằng (4 cái) [R650Xd1: 5 cái], tấm cân bằng (4 cái) [R650Xd1: 5 cái] |
||||
- *1 Trọng lượng dao thực tế khác nhau tùy thuộc vào cấu hình và trọng tâm. Các số liệu hiển thị ở đây chỉ mang tính chất tham khảo.
- *2 Công suất động cơ trục chính khác nhau tùy thuộc vào tốc độ trục chính.
- *3 Được đo lường tuân thủ theo các tiêu chuẩn ISO và tiêu chuẩn của Brother. Vui lòng liên hệ với nhà phân phối tại địa phương của bạn để biết thêm chi tiết.
- *4 Các thông số kỹ thuật của Brother được áp dụng cho vít rút của CTS.
- *5 Được đo lường tuân thủ theo JIS B6336-9 và MAS011-1987.
- *6 Có thể tăng lên đến R450Xd1: 200 kg, R650Xd1: 300 kg (một mặt) bằng cách thay đổi tham số. Vui lòng liên hệ riêng với chúng tôi để được tư vấn.
- *7 Khi sử dụng khớp nối xoay thủy lực, hành trình trục Y trở thành 290 mm.
- *8 Các giá trị khi chọn bàn máy sàn thấp.
- *9 Khi sử dụng chế độ độ chính xác cao B.
- *10 Áp suất khí nén thông thường thay đổi tùy thuộc vào thông số kỹ thuật của máy, chi tiết chương trình gia công hoặc việc sử dụng thiết bị ngoại vi. Cài đặt áp suất cao hơn giá trị khuyến nghị.
- *11 Khi tải trọng bàn máy trên một mặt là R450Xd1: 120 kg, R650Xd1: 200 kg.
- *12 Máy cần được trang bị thiết bị phát hiện di dời tùy thuộc vào điểm đến. Các máy được trang bị thiết bị phát hiện di dời có chữ "RD" ở cuối tên mẫu máy.
- *13 Giá trị này không bao gồm thùng chứa dung dịch làm mát hoặc băng tải phoi.
| Mục | R450Xd1 | R650Xd1 |
|---|---|---|
| Loại | Hệ thống bàn xoay 0 độ/180 độ | Hệ thống bàn xoay 0 độ/180 độ |
| Kích thước bàn máy [mm (inch)] | Một mặt 600 x 420 (23,6 x 16,5) | Một mặt 800 x 535 (31,5 x 21,1) |
| Đường kính tiện tối đa [mm (inch)] | D1.020 (40,2) [D1.100 (43,3)] *14 | D1.250 (49,2) [D1.300 (51,2)] *14 |
| Chiều cao đồ gá tối đa [mm (inch)] | 300 (11,8) [380 (15,0)] *8 | 350 (13,8) [450 (17,7)] *8 |
| Kích thước vùng làm việc của bàn máy [mm (inch)] | Một mặt 600 x 300 (23,6 x 11,8) | Một mặt 800 x 400 (31,5 x 15,7) |
| Sức tải tối đa [kg (lbs)] | Một mặt 120 (265) [200 (441)] *6 | Một mặt 200 (441) [300 (661)] *6 |
| Quán tính tải bàn máy định mức cho trục tiện [kg·m2] | Một mặt 14,2 [23,5] *6 | Một mặt 35,8 [53,7] *6 |
| Hệ thống xoay bàn máy | Động cơ servo AC (1 kW) Bánh răng trục vít (tổng tỷ số giảm tốc: 1/50) |
Động cơ servo AC (0,82 kW) Bánh răng trục vít (tổng tỷ số giảm tốc: 1/60) |
| Thời gian định vị bàn máy | 2,7 *11 | 3,1 *11 |
| Độ lặp lại thay đổi bàn máy [mm (inch)] |
0,005 (0,0002) (theo hướng trục X, Y và Z 270(10,6) từ tâm quay) |
0,005 (0,0002) (theo hướng trục X, Y và Z 335(13,2) từ tâm quay) |
- * Bàn Quick Turn là bộ thay đổi pallet 2 mặt dạng bàn xoay.
| Mẫu CNC | CNC-D00 | |
|---|---|---|
| Trục điều khiển | 7 trục (X, Y, Z, 4 trục bổ sung) | |
| Các trục điều khiển đồng thời | Định vị | 5 trục (X, Y, Z, A, B) |
| Nội suy | Tuyến tính: 4 trục (X, Y, Z, 1 trục bổ sung) Cung tròn: 2 trục Xoắn ốc/Hình nón: 3 trục (X, Y, Z) |
|
| Lượng tăng đầu vào nhỏ nhất | 0,001 mm, 0,0001 inch, 0,001 độ. | |
| Kích thước có thể lập trình tối đa | ±999999,999 mm, ±99999,9999 inch | |
| Màn hình hiển thị | Màn hình cảm ứng LCD màu 15 inch | |
| Dung lượng bộ nhớ | 500 Mbyte, 3 Gbyte (tùy chọn) (Tổng dung lượng của chương trình và ngân hàng dữ liệu) | |
| Giao tiếp bên ngoài | Giao diện bộ nhớ USB, Ethernet, RS232C (tùy chọn) | |
| Số lượng chương trình có thể đăng ký | 4.000 (Tổng dung lượng của chương trình và ngân hàng dữ liệu) | |
| Định dạng chương trình | Ngôn ngữ NC, hội thoại (thay đổi bằng tham số) Có sẵn chuyển đổi từ chương trình hội thoại sang chương trình ngôn ngữ NC |
|
- * Số lượng "trục điều khiển" và/hoặc "trục điều khiển đồng thời" là số lượng trục tối đa, sẽ khác nhau tùy thuộc vào quốc gia đích và thông số kỹ thuật của máy.
- * Ethernet là nhãn hiệu hoặc nhãn hiệu đã đăng ký của XEROX tại Hoa Kỳ.
| Vận hành | Chạy thử không tải Khóa máy Khởi động lại chương trình Ghi đè tốc độ chạy dao nhanh Ghi đè tiến dao cắt Chỉnh sửa nền Chụp màn hình Cấp độ vận hành Phím tín hiệu đầu vào bên ngoài < tùy chọn > |
|---|---|
| Lập trình | Tuyệt đối / Tương đối Hệ inch / Hệ mét Cài đặt hệ tọa độ Góc C / Góc R Biến đổi xoay Taro đồng bộ Chương trình con Hiển thị đồ họa |
| Đo lường | Đo phôi tự động *1 Đo chiều dài dao |
| Tốc độ cao và độ chính xác cao | Điều chỉnh tham số gia công Chế độ độ chính xác cao AIII Chế độ độ chính xác cao BI (đọc trước 160 khối) Bù độ rơ < tùy chọn > |
| Giám sát | Giám sát tải gia công Giám sát ATC Dự đoán quá tải Hiển thị dạng sóng / Xuất dạng sóng sang thẻ nhớ Hệ thống bù giãn nở nhiệt II (Trục X, Y và Z) Hiển thị hiệu suất sản xuất Tuổi thọ dao / Dao dự phòng |
| Bảo trì | Chức năng lùi taro Nhật ký trạng thái Nhật ký cảnh báo Nhật ký vận hành Đo điện trở cách điện động cơ Bộ lọc rửa dao có phát hiện tắc nghẽn bộ lọc Kiểm tra tải phanh |
| Tự động / Mạng | Điều khiển từ xa bằng máy tính OPC UA Thông báo tự động PLC tích hợp (LD/ST/FBD) < tùy chọn > |
| Tiết kiệm năng lượng | Tự động tắt nguồn Chế độ chờ Tự động tắt dung dịch làm mát Tự động tắt đèn làm việc Độ trễ tắt vòi rửa phoi |
| Ứng dụng hỗ trợ | Điều chỉnh tham số máy Dao ATC Tuổi thọ dao Hiển thị dạng sóng Hiệu suất sản xuất Mức tiêu thụ điện năng Hỗ trợ khôi phục gia công Kiểm tra PLC |
| Phụ kiện | Trình xem tệp Sổ tay Máy tính Đăng ký truy cập nhanh Tắt màn hình |
| Các chức năng chỉ dùng được ở ngôn ngữ NC | Lập trình menu Hệ tọa độ cục bộ Hệ tọa độ phôi mở rộng Định vị một chiều Bước tiến thời gian nghịch đảo Đầu vào dữ liệu có thể lập trình Bù chiều dài dao Bù dao cắt Chia tỷ lệ Đối xứng gương Gọi chương trình con bên ngoài Macro Vận hành ở chế độ băng Chức năng bỏ qua nhiều lần < tùy chọn > |
| Các chức năng giới hạn ở hội thoại | Chương trình vận hành Chương trình lịch trình Tự động chọn dao Tự động cài đặt điều kiện cắt Tự động cài đặt bù chiều dài dao Tự động cài đặt bù dao cắt Tự động tính toán đầu vào số chưa biết Kiểm soát thứ tự gia công |
- *1 Người dùng cần tự chuẩn bị dụng cụ đo lường.
- *2 Khi sử dụng lệnh dưới micromet, việc chuyển sang chương trình hội thoại sẽ bị vô hiệu hóa.
- *3 Có những hạn chế về cấu hình trục.
Ví dụ
Thiết bị chính xác

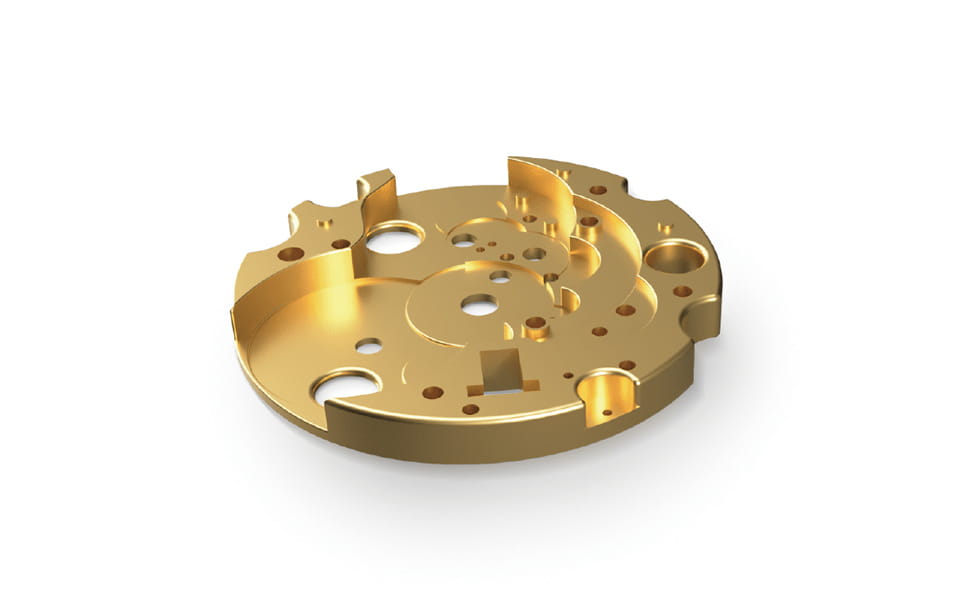

Tên chi tiếtTấm đế đồng hồ
Vật liệuĐồng thau
Tên chi tiếtGiá đỡ chữ L
Vật liệuThép không gỉ
Van

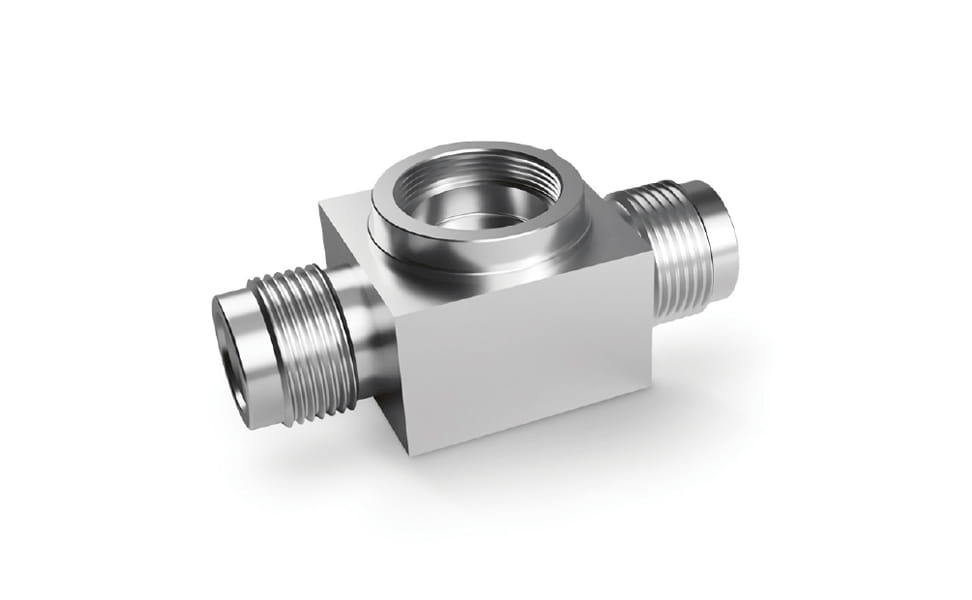

Tên chi tiếtVan điều khiển khí
Vật liệuThép không gỉ

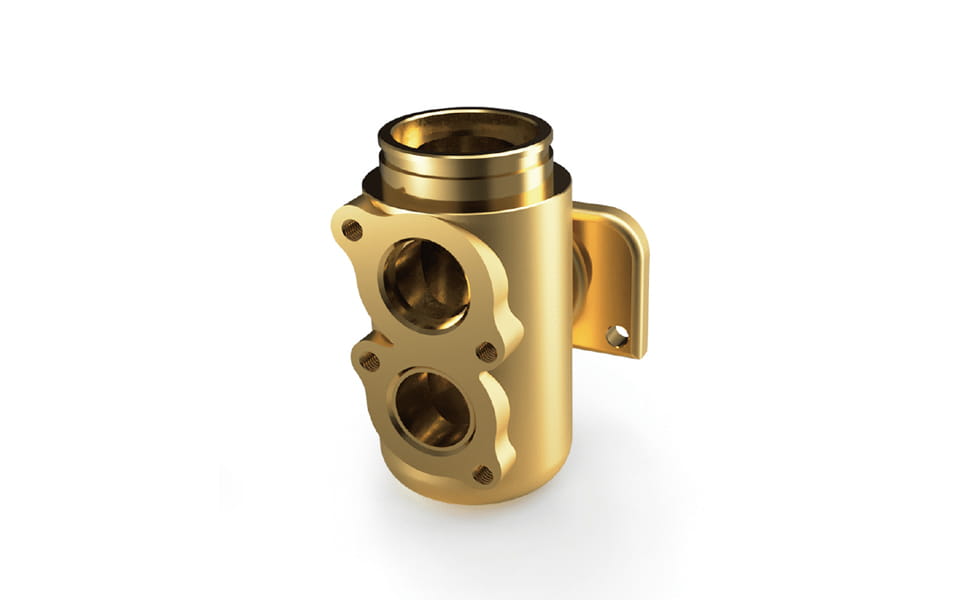

Tên chi tiếtVan cấp nước nóng
Vật liệuĐồng thau
Ô tô

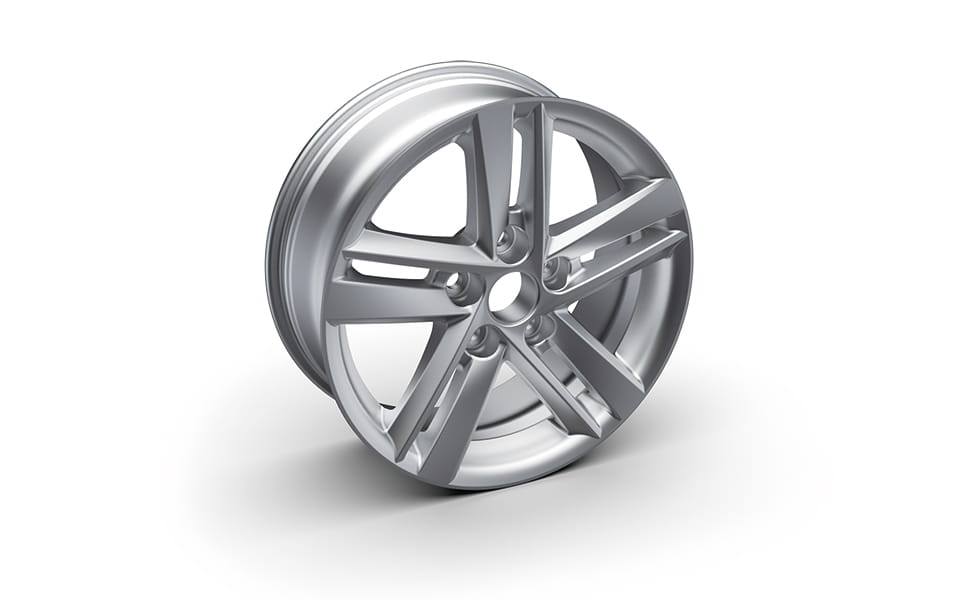

Tên chi tiếtBánh xe nhôm
Vật liệuHợp kim nhôm

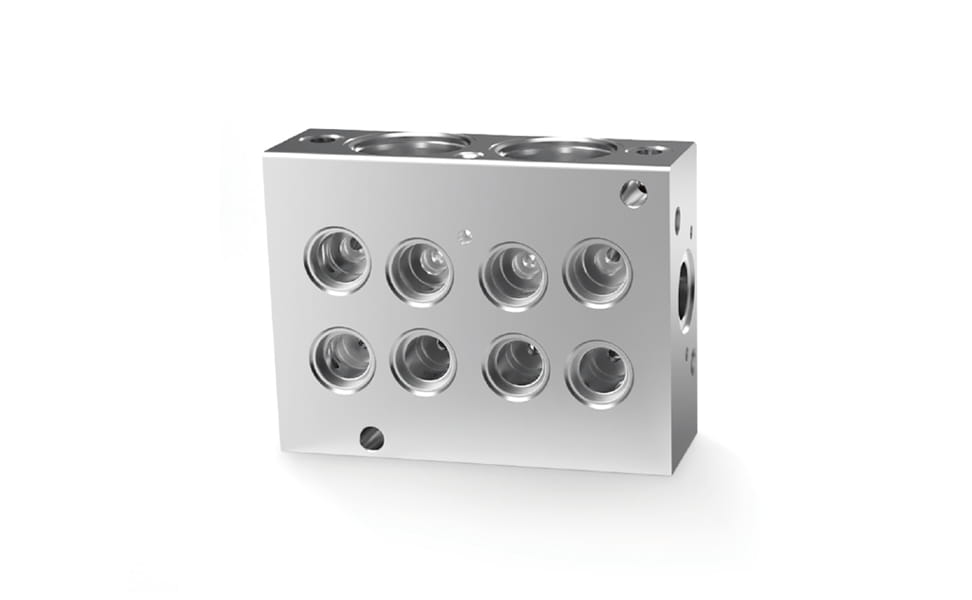

Tên chi tiếtVỏ van ABS
Vật liệuHợp kim nhôm

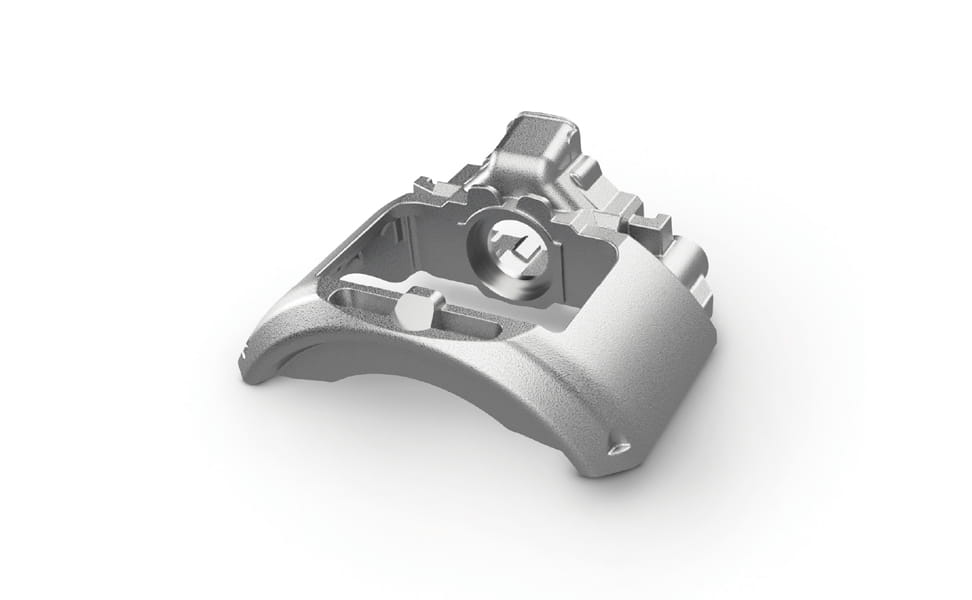

Tên chi tiếtNgàm phanh
Vật liệuGang
