SPEEDIO HU550Xd1-5AX
Trung tâm Gia công Nhỏ gọn Nằm ngang Phổ thông
- Hành trình [mm (inch)]: X: 550(21,7) Y: 500(19,7) Z: 400(15,7)
- Hành trình (độ): A: 30 đến -120 B: 360
- Tốc độ trục chính tối đa (min-1): 12.000/ (Tùy chọn) mô-men xoắn cao 10.000/ (Tùy chọn) 20.000
- Khả năng chứa dao (cái): 30
Chọn biến thể: HU550Xd1-5AX
[Trung tâm gia công ngang nhỏ gọn BT30]
Mẫu máy ngang
với bàn xoay nghiêng có vùng gá lắp ø680 mm
Hỗ trợ gia công nhiều mặt của các phôi lớn hoặc dài
Thông Tin
Tổng Quan
Ưu điểm của việc sử dụng HU550Xd1
[1] Cho phép gia công các phôi lớn/dài trong không gian nhỏ hơn.
[2] Đạt được gia công độ chính xác cao với một lần gá kẹp thông qua tích hợp quy trình
[3] Dễ dàng thích ứng với những biến động sản xuất hoặc thay đổi về hình dạng phôi.
Một bàn xoay nghiêng lớn được gắn vào, cung cấp vùng gá lắp rộng rãi có kích thước ø680 mm x 400 mm. Ngay cả khi trục A nghiêng 90 độ, phạm vi gia công và khả năng tiếp cận dao vẫn được đảm bảo đầy đủ. Sự kết hợp giữa bàn xoay nghiêng và vùng gá lắp rộng rãi có thể dễ dàng thích ứng với các thay đổi về biên độ hình học phôi trong tương lai.
* Vùng giao thoa được tạo ra tùy thuộc vào chiều dài dao hoặc đường kính dao.
Sức tải tối đa 200 kg
Mặc dù cho phép gắn các phôi lớn, nhưng thiết kế tiết kiệm không gian giúp việc bố trí máy móc trong nhà máy dễ dàng hơn và tối đa hóa việc sử dụng hiệu quả không gian lắp đặt.
Diện tích lắp đặt
5,0 m2 *1
*1. Kích thước bao gồm thùng chứa dung dịch làm mát
*2. So với trung tâm gia công ngang BT40 có hành trình tương đương
Bàn xoay nghiêng lớn nguyên bản của Brother với cơ cấu cam bánh răng con lăn và điều khiển đồng bộ (tandem), đạt được cả tốc độ cao và độ chính xác cao.
Tốc độ tiến dao phân độ tối đa
Trục A 50 min-1
Trục B 75 min-1
Thời gian phân độ (90 độ)
Trục A 1,2 s
Trục B 1,2 s
Cơ cấu cam bánh răng xoay
Cơ cấu cam bánh răng con lăn được sử dụng cho trục A và B, đạt được cả tốc độ cao và độ chính xác cao. Ngoài ra, sức tải tối đa của bàn ø400 mm là 200 kg.
Điều khiển đồng bộ (tandem)
Điều khiển đồng bộ (tandem) sử dụng hai động cơ được áp dụng cho trục A. Điều này giúp triệt tiêu sự biến dạng ở bàn xoay nghiêng lớn, cho phép phân độ tốc độ cao.
Được trang bị ổ chứa 30 dao loại ATC trực tiếp. Hỗ trợ chiều dài dao tối đa 350 mm, đường kính dao tối đa 125 mm và trọng lượng dao tối đa 4 kg, cho phép thực hiện nhiều ứng dụng gia công đa dạng, bao gồm cả phôi dài.
Động cơ trục chính 20.000 min-1 mới được phát triển. Tương thích với Hệ thống làm mát xuyên trục chính (CTS), giúp nâng cao hơn nữa năng suất trong khoan lỗ đường kính nhỏ.
Có sẵn nhiều thông số kỹ thuật động cơ trục chính khác nhau cho các ứng dụng khác nhau, bao gồm thông số kỹ thuật 12.000 min-1 tiêu chuẩn và thông số kỹ thuật mô-men xoắn cao.
Thông số kỹ thuật mô-men xoắn cao. (tùy chọn)
Mô-men xoắn tối đa 92 N·m
Công suất tối đa 26,2 kW
Thông số kỹ thuật 20.000 min-1 (tùy chọn)
Mô-men xoắn tối đa 27 N·m
Công suất tối đa 15,4 kW
Thông số kỹ thuật 12.000 min-1 (tiêu chuẩn)
Mô-men xoắn tối đa 40 N·m
Công suất tối đa 18,9 kW
Cả trục A và B đều được cung cấp mô-men xoắn kẹp cao, thể hiện lực giữ cao ngay cả trong gia công hạng nặng. Có thể gia công với các điều kiện cắt gọt khắt khe hơn, giúp cải thiện hiệu quả sản xuất.
Mô-men xoắn kẹp trục A *3 1.200 N·m
Mô-men xoắn kẹp trục B *3 700 N·m
*3. Giá trị của kẹp cơ học (ở áp suất khí nén 0,5 MPa) kết hợp kẹp servo
Tùy chọn CTS có thể được chọn từ 3 MPa hoặc 7 MPa. Với tùy chọn này, máy có thể hoạt động hết tiềm năng trong khoan tốc độ cao hoặc khoan lỗ sâu.
*4. CTS 3 MPa/7 MPa tương thích với tất cả các thông số kỹ thuật của động cơ trục chính.
Cả tốc độ cao và độ cứng vững cao của máy đều đạt được nhờ tối ưu hóa biên dạng hình học vật đúc bằng cách sử dụng phân tích CAE. Trục chính mô-men xoắn cao có đường kính vòng bi lớn nhất của dòng SPEEDIO. Với những cải tiến này, máy thể hiện khả năng gia công cao từ gia công hiệu suất cao đến gia công hạng nặng.
Điều chỉnh độ rung phân tích dữ liệu dạng sóng bằng ứng dụng PC để đề xuất tốc độ trục chính được khuyến nghị. Điều kiện gia công tối ưu thúc đẩy hiệu suất gia công đến mức tối đa.
Tận dụng bàn xoay nghiêng được trang bị tiêu chuẩn, chức năng gia công 5 trục đồng thời có thể được triển khai dễ dàng. Được trang bị nhiều chức năng khác nhau, bao gồm kiểm soát điểm trung tâm dao, máy có thể đạt được gia công 5 trục đồng thời tốc độ cao và độ chính xác cao, kết hợp với thông số kỹ thuật 20.000 min-1.
*5. Chỉ khả dụng trên HU550Xd1-5AX
Kiểm soát điểm trung tâm dao
Máy được trang bị chức năng điều khiển điểm tâm dao, trong đó quá trình gia công được thực hiện bằng cách thay đổi hướng của dao so với phôi. Tối ưu hóa quá trình gia tốc/giảm tốc được đảm bảo bằng cách đọc trước lên tới 1.000 khối
Tận dụng các tính năng của máy ngang và nhiều chức năng khác, máy thể hiện khả năng thoát phoi cao.
Cấu trúc máng trung tâm
Đế nghiêng và cấu trúc máng trung tâm giúp thoát phoi rơi trên đế ra bên ngoài máy một cách hiệu quả.
Giàn vòi rửa (tùy chọn) *6
Giàn vòi rửa có sẵn để loại bỏ phoi khỏi đầu trục chính.
*6. Đi kèm với vòi phun dung dịch làm mát (tùy chọn).
Cửa chắn ATC nắp ổ chứa dao
Ổ chứa dao được ngăn cách với buồng gia công bằng một cửa chắn để giảm thiểu ảnh hưởng của phoi đến dao cụ.
Băng tải phoi (tùy chọn)
Băng tải phoi loại bản lề và thanh cào có bộ lọc dạng trống giúp thoát phoi với nhiều kích thước và hình dạng khác nhau.
Phoi bị kẹt giữa trục chính và bầu kẹp trong quá trình ATC được phát hiện mà không cần sử dụng cảm biến. Việc phát hiện bất kỳ phoi nào bị kẹt trong quá trình ATC giúp ngăn ngừa việc tạo ra các sản phẩm lỗi. Chức năng thử lại cũng được cung cấp.
Hai máy bơm 400 W và bố trí đường ống tối ưu đảm bảo khả năng thoát phoi cao.
Tỷ lệ thoát phoi *7
Khoảng 98%
*7. Giá trị dựa trên các thử nghiệm nội bộ của chúng tôi
Số lượng lỗ xả và góc của các lỗ này đã được tối ưu hóa để tăng đáng kể lưu lượng xả. Điều này mang lại công suất làm sạch tăng gấp ba lần so với hệ thống trước đó. Khi chọn CTS, dung dịch làm mát để làm sạch dao được xả từ bơm CTS, tiêu thụ ít khí nén hơn so với làm sạch dao hỗ trợ bằng khí nén.
Bằng cách tận dụng các lợi thế của việc phát triển tích hợp máy/bộ điều khiển, việc thay dao tốc độ cao đã đạt được nhờ tăng/giảm tốc nhanh và hoạt động được tối ưu hóa.
Thời gian thay dao
Dao - Dao: 1,3 s
Phoi - Phoi: 2,5 s
Bảng điều khiển được đặt ở bên hông máy để cải thiện tầm nhìn vào buồng gia công, giúp việc thiết lập dễ dàng hơn. Với cửa trước mở rộng hơn, bàn máy có thể nghiêng về phía người vận hành để tăng cường khả năng tiếp cận, cho phép thay đổi phôi ở tư thế thoải mái.
Có thể vận hành trực quan với các ứng dụng và màn hình bảng điều khiển cảm ứng dọc. Các chức năng liên quan được nhóm theo mục đích, chẳng hạn như thiết lập và gia công, nhờ đó vận hành hiệu quả. Trạng thái sản xuất và vận hành được trực quan hóa, cho phép nắm bắt nhanh hơn. Thao tác vận hành được tinh giản trong các quy trình thiết lập, điều chỉnh gia công, sản xuất và khôi phục, nhờ đó cải thiện hiệu quả công việc và tỷ lệ vận hành.
Hỗ trợ thiết lập
Được trang bị các chức năng để dễ dàng thực hiện thiết lập, chẳng hạn như ứng dụng dao ATC cho phép thực hiện tất cả các cài đặt dao trong ổ chứa dao trên một màn hình, lập trình menu cho phép bạn tạo các chương trình NC bằng cách làm theo hướng dẫn trên màn hình và chức năng trợ giúp trên màn hình.
Hỗ trợ điều chỉnh gia công
Được trang bị các chức năng để dễ dàng thực hiện điều chỉnh gia công tối ưu nhằm cải thiện năng suất, chẳng hạn như ứng dụng điều chỉnh tham số gia công cho phép bạn dễ dàng điều chỉnh các tham số theo chi tiết gia công và chức năng hiển thị/lưu dạng sóng tải gia công.
Hỗ trợ sản xuất
Được trang bị các chức năng để cải thiện tỷ lệ vận hành, chẳng hạn như giám sát dao theo thời gian thực để loại bỏ sai sót, hiển thị hiệu suất sản xuất, mức tiêu thụ điện năng, v.v. dưới dạng biểu đồ và các chức năng PLC/mạng để đáp ứng các yêu cầu về thiết bị ngoại vi và tự động hóa.
Hỗ trợ khôi phục
Được trang bị các chức năng để ngăn ngừa sự cố hoặc đảm bảo khôi phục nhanh chóng, chẳng hạn như thông báo thời gian bảo trì, hiển thị chi tiết khi có cảnh báo xảy ra và hướng dẫn cho công việc khôi phục/kiểm tra.
Các Thông Số Kĩ Thuật
Thông số kỹ thuật sản phẩm
HU550Xd1-5AX
Tốc độ trục chính tối đa [min⁻¹]
12.000/ (Tùy chọn) mô-men xoắn cao 10.000/ (Tùy chọn) 20.000
Hành trình [mm (inch)]
X: 550 (21,7) Y: 500 (19,7) Z: 400 (15,7) A(độ): 30 đến -120 B(độ):360
Khả năng chứa dao [pcs.]
30
Tốc độ chạy dao nhanh (các trục XYZ) [m/min (inch/min)]
50 x 56 x 56 (1,969 x 2,205 x 2,205)
Tốc độ tiến dao phân độ [min⁻¹]
A: 50, C: 75 (60) *10
Diện tích sàn yêu cầu [mm (inch)]
1,557 x 2,744 (61.3 x 108.0)
Trục chính tiếp xúc kép BT (BIG-PLUS)
Tùy chọn
Nước làm mát qua trục chính (CTS)
Tùy chọn
| Mục | HU550Xd1 / HU550Xd1 RD *8 | HU550Xd1-5AX / HU550Xd1-5AX RD *8 | ||
|---|---|---|---|---|
| Cụm CNC | CNC-D00 | CNC-D00v (DB) | ||
| Hành trình | Trục X [mm (inch)] | 550 (21.7) | ||
| Trục Y [mm (inch)] | 500 (19.7) | |||
| Trục Z [mm (inch)] | 400 (15.7) | |||
| Trục A [độ] | 30 đến -120 | |||
| Trục B [độ] | 360 | |||
| Khoảng cách từ mặt bàn đến tâm trục chính [mm (inch)] | -100 - 400 (-3,9 - 15,7) (Trục A 0 độ) | |||
| Khoảng cách từ tâm bàn đến đầu mũi trục chính [mm (inch)] | 150 - 550 (5,9 - 21,7) (Trục A 0 độ) | |||
| Bàn máy | Kích thước vùng làm việc [mm (inch)] | ø400 (15,7) | ||
| Sức tải tối đa [kg (lbs)] | 200 (441) *12 | |||
| Quán tính tải bàn tối đa [kg･m2(lb･inch2)] |
4,1 (14.010) [8,8 (30.071) *10] | |||
| Trục chính | Tốc độ trục chính [min-1] | Thông số kỹ thuật 12.000 min-1: 1 - 12.000/ Thông số kỹ thuật mô-men xoắn cao 10.000 min-1 (Tùy chọn): 1 - 10.000 Thông số kỹ thuật 20.000 min-1 (Tùy chọn): 1 - 20.000 |
||
| Tốc độ trong quá trình taro [min-1] | TỐI ĐA 6.000 | |||
| Lỗ côn | Côn 7/24 số 30 | |||
| Trục chính tiếp xúc kép BT (BIG-PLUS) | Tùy chọn | |||
| Hệ thống làm mát xuyên trục chính (CTS) | Tùy chọn | |||
| Tốc độ tiến dao | Tốc độ chạy dao nhanh (vùng XYZ) [m/min (inch/min)] |
50 x 56 x 56 (1,969 x 2,205 x 2,205) | ||
| Tốc độ tiến dao cắt [mm/min (inch/min)] |
Trục X, Y, Z: 1 - 30.000 (0,04 - 1.181) *7 | |||
| Tốc độ bước tiến phân độ (A và B) [min-1] | Trục A: 50, Trục B: 75 (60 *10) | |||
| Cụm ATC | Loại chuôi dao | MAS-BT30 | ||
| Loại chốt kéo *4 | MAS-P30T-2 | |||
| Khả năng chứa dao [cái] | 30 | |||
| Chiều dài dao tối đa *1 [mm (inch)] | 350 (13.7) | |||
| Đường kính dao tối đa *1 [mm (inch)] | 125 (4,9) *11 | |||
| Trọng lượng dao tối đa *1 [kg (lbs)] | 4,0 (8,8) / dao, [TỔNG TRỌNG LƯỢNG DAO: 50 (110,2)] | |||
| Phương pháp chọn dao | Phương pháp rút gọn ngẫu nhiên | |||
| Thời gian thay dao *5 | Dao đến dao [giây] | 1.3 | ||
| Phoi đến phoi [giây] | 2.5 | |||
| Động cơ điện | Động cơ trục chính (10 phút/liên tục)[kW] *2 |
Thông số kỹ thuật 12.000 min-1: 10,1/7,0, Thông số kỹ thuật mô-men xoắn cao 10.000 min-1 (Tùy chọn): 12,8/9,2, Thông số kỹ thuật 20.000 min-1 (Tùy chọn): 7,4/5,1 |
||
| Động cơ tiến dao các trục [kW] | Trục XZ: 1,0, Trục Y: 1,8, Trục A: 1,35+1,35, Trục B: 0,9 | |||
| Nguồn điện | Nguồn cấp điện | 200 đến 230 VAC ± 10%, 3 pha, 50/60 Hz ± 2% | ||
| Công suất điện (liên tục) [kVA] | 10.4 | |||
| Nguồn cấp khí nén | Áp suất khí nén thông thường [MPa] | 0,4 - 0,6 (giá trị khuyến nghị: 0,5 MPa *6) | ||
| Lưu lượng yêu cầu [L/min] | 45 L/min | |||
| Kích thước máy | Chiều cao [mm (inch)] | 2,682 (105.6) | ||
| Diện tích sàn yêu cầu*9 [khi cửa bộ điều khiển đang mở] [mm (inch)] |
1,557 x 2,744 [3,582] (61.3 x 108.0 [141.0]) | |||
| Trọng lượng [kg (lbs)] | 3,150 (6,945) | |||
| Độ chính xác*3 | Độ chính xác định vị trục hai chiều (ISO230-2:1988) [mm (inch)] |
Trục X, Y, Z: 0,006~0,020 mm (0,00024~0,00079 inch) | ||
| (ISO230-2:2014) | Trục A, B: 28 giây trở xuống | |||
| Độ lặp lại định vị trục hai chiều (ISO230-2:2014) [mm (inch)] |
Trục X, Y, Z: Dưới 0,004 mm (0,00016 inch) Trục A, B: 16 giây trở xuống | |||
| Phụ kiện tiêu chuẩn | Hướng dẫn vận hành (1 bộ DVD), bu lông cân bằng (4 cái), tấm cân bằng (4 cái) | |||
- *1 Chiều dài, đường kính và trọng lượng dao tối đa có thể bị giới hạn tùy thuộc vào tốc độ trục chính, biên dạng hình học hoặc trọng tâm. Các số liệu được cung cấp chỉ mang tính chất tham khảo. Để biết thêm chi tiết, vui lòng liên hệ với nhà phân phối địa phương của chúng tôi.
- *2 Công suất động cơ trục chính khác nhau tùy thuộc vào tốc độ trục chính.
- *3 Được đo lường tuân thủ theo các tiêu chuẩn ISO và tiêu chuẩn của Brother. Để biết thêm chi tiết, vui lòng liên hệ với nhà phân phối địa phương của chúng tôi.
- *4 Các thông số kỹ thuật của Brother được áp dụng cho vít rút của CTS.
- *5 Được đo lường tuân thủ theo JIS B6336-9 và MAS011-1987.
- *6 Áp suất khí nén thông thường thay đổi tùy thuộc vào thông số kỹ thuật của máy, chi tiết chương trình gia công hoặc việc sử dụng thiết bị ngoại vi. Cài đặt áp suất cao hơn giá trị khuyến nghị.
- *7 Giá trị khi sử dụng chế độ độ chính xác cao B.
- *8 Máy cần được trang bị thiết bị phát hiện di dời tùy thuộc vào điểm đến. Các máy được trang bị thiết bị phát hiện di dời sẽ có "RD" ở cuối tên mẫu máy.
- *9 Kích thước không bao gồm thùng chứa dung dịch làm mát và băng tải phoi.
- *10 Giá trị ở chế độ quán tính cao. Cần thay đổi cài đặt tham số.
- *11 Khi gắn một dao liền kề, tổng đường kính của một dao và dao liền kề của nó phải nhỏ hơn 130 mm.
| Mục | HU550Xd1 | HU550Xd1-5AX | |
|---|---|---|---|
| Mẫu CNC | CNC-D00 | CNC-D00v (DB) | |
| Trục điều khiển | 5 trục (X, Y, Z, A, B) | ||
| Các trục điều khiển đồng thời | Định vị | 5 trục (X, Y, Z, A, B) | |
| Nội suy | Tuyến tính: 4 trục (X, Y, Z, 1 trục bổ sung) Cung tròn: 2 trục Xoắn ốc/Hình nón: 3 trục (X, Y, Z) |
Tuyến tính: 5 trục (X, Y, Z, 2 trục bổ sung) Cung tròn: 2 trục Xoắn ốc/Hình nón: 4 trục (3 trục tuyến tính + 1 trục bổ sung, 2 trục tuyến tính + 2 trục bổ sung) |
|
| Lượng tăng đầu vào nhỏ nhất | 0,001 mm, 0,0001 inch, 0,001 độ 0,0001 mm, 0,00001 inch, 0,0001 độ (tùy chọn) |
0,0001 mm, 0,00001 inch, 0,0001 độ | |
| Kích thước có thể lập trình tối đa | ±999999,999 mm, ±99999,9999 inch ±999999,9999 mm, ±99999,99999 inch (tùy chọn) |
±999999,9999 mm, ±99999,99999 inch | |
| Màn hình hiển thị | Màn hình cảm ứng LCD màu 15 inch | ||
| Dung lượng bộ nhớ | 500 Mbyte, 3 Gbyte (tùy chọn) (Tổng dung lượng của các chương trình và ngân hàng dữ liệu) |
3 Gbyte (Tổng dung lượng của chương trình và ngân hàng dữ liệu) |
|
| Giao tiếp bên ngoài | Giao diện bộ nhớ USB, Ethernet, RS232C (tùy chọn) | ||
| Số lượng chương trình có thể đăng ký | 4.000 (Tổng dung lượng của chương trình và ngân hàng dữ liệu) | ||
| Định dạng chương trình | Ngôn ngữ NC * Ngôn ngữ hội thoại không khả dụng |
||
| Vận hành | Chạy thử không tải Khóa máy Khởi động lại chương trình Ghi đè tốc độ chạy dao nhanh Ghi đè tiến dao cắt Chỉnh sửa nền Chụp màn hình Cấp độ vận hành Phím tín hiệu đầu vào bên ngoài Phím tắt < tùy chọn > |
|
|---|---|---|
| Lập trình | Tuyệt đối / Tương đối Hệ inch / Hệ mét Cài đặt hệ tọa độ Góc C / Góc R Biến đổi xoay Taro đồng bộ Chương trình con Hiển thị đồ họa |
|
| Đo lường | Đo phôi tự động *1 Đo chiều dài dao |
|
| Tốc độ cao và độ chính xác cao | Điều chỉnh tham số gia công Chế độ độ chính xác cao AIII Chế độ độ chính xác cao BI (đọc trước 160 khối) Bù độ rơ Kiểm soát điểm trung tâm dao *2 (Đọc trước 1.000 khối) < tùy chọn > |
|
| Giám sát | Giám sát tải gia công Giám sát ATC Dự đoán quá tải Hiển thị dạng sóng / Xuất dạng sóng sang thẻ nhớ Tự động bù biến dạng nhiệt (Trục X, Y và Z) Hiển thị hiệu suất sản xuất Tuổi thọ dao / Dao dự phòng Chức năng phát hiện kẹt phoi |
|
| Bảo trì | Chức năng lùi taro Nhật ký trạng thái Nhật ký cảnh báo Nhật ký vận hành Thông báo bảo trì Đo điện trở cách điện của động cơ Bộ lọc rửa dao có phát hiện tắc nghẽn bộ lọc Bộ mã hóa không dùng pin Kiểm tra tải phanh |
|
| Tự động / Mạng | Điều khiển từ xa bằng máy tính OPC UA Thông báo tự động PLC tích hợp (LD/ST/FBD) < tùy chọn > |
|
| Tiết kiệm năng lượng | Tự động tắt nguồn Chế độ chờ Tự động tắt dung dịch làm mát Tự động tắt đèn làm việc Độ trễ tắt vòi rửa phoi Vận hành tiết kiệm năng lượng vòi rửa phoi Chế độ tiết kiệm năng lượng |
|
| Ứng dụng hỗ trợ | Điều chỉnh tham số máy Dao ATC Tuổi thọ dao Hiển thị dạng sóng Hiệu suất sản xuất Tiết kiệm năng lượng/Mức tiêu thụ điện năng Hỗ trợ khôi phục Kiểm tra PLC Hỗ trợ gia công không cần làm nóng Bảng điều khiển phần mềm |
|
| Phụ kiện | Trình xem tệp Sổ tay Máy tính Đăng ký truy cập nhanh Tắt màn hình |
|
| Các chức năng chỉ dùng được ở ngôn ngữ NC | Lập trình menu Hệ tọa độ cục bộ Hệ tọa độ phôi mở rộng Định vị một chiều Tiến dao thời gian nghịch đảo Đầu vào dữ liệu có thể lập trình Bù chiều dài dao Bù dao cắt Chia tỷ lệ Đối xứng gương Gọi chương trình con bên ngoài Macro Vận hành băng / Vận hành tải FTP Chức năng bỏ qua nhiều lần < tùy chọn >
|
|
| Vận hành | Chạy thử không tải Khóa máy Khởi động lại chương trình Ghi đè tốc độ chạy dao nhanh Ghi đè tiến dao cắt Chỉnh sửa nền Chụp màn hình Cấp độ vận hành Phím tín hiệu đầu vào bên ngoài Phím tắt < tùy chọn > |
|
|---|---|---|
| Lập trình | Tuyệt đối / Tương đối Hệ inch / Hệ mét Cài đặt hệ tọa độ Góc C / Góc R Biến đổi xoay Taro đồng bộ Chương trình con Hiển thị đồ họa |
|
| Đo lường | Đo phôi tự động *1 Đo chiều dài dao |
|
| Tốc độ cao và độ chính xác cao | Điều chỉnh tham số gia công Chế độ độ chính xác cao AIII Chế độ độ chính xác cao BI (đọc trước 160 khối) Bù độ rơ Kiểm soát điểm trung tâm dao *2 (Đọc trước 1.000 khối) < tùy chọn > |
|
| Giám sát | Giám sát tải gia công Giám sát ATC Dự đoán quá tải Hiển thị dạng sóng / Xuất dạng sóng sang thẻ nhớ Tự động bù biến dạng nhiệt (Trục X, Y và Z) Hiển thị hiệu suất sản xuất Tuổi thọ dao / Dao dự phòng Chức năng phát hiện kẹt phoi |
|
| Bảo trì | Chức năng lùi taro Nhật ký trạng thái Nhật ký cảnh báo Nhật ký vận hành Thông báo bảo trì Đo điện trở cách điện của động cơ Bộ lọc rửa dao có phát hiện tắc nghẽn bộ lọc Bộ mã hóa không dùng pin Kiểm tra tải phanh |
|
| Tự động / Mạng | Điều khiển từ xa bằng máy tính OPC UA Thông báo tự động PLC tích hợp (LD/ST/FBD) < tùy chọn > |
|
| Tiết kiệm năng lượng | Tự động tắt nguồn Chế độ chờ Tự động tắt dung dịch làm mát Tự động tắt đèn làm việc Độ trễ tắt vòi rửa phoi Vận hành tiết kiệm năng lượng vòi rửa phoi Chế độ tiết kiệm năng lượng |
|
| Ứng dụng hỗ trợ | Điều chỉnh tham số máy Dao ATC Tuổi thọ dao Hiển thị dạng sóng Hiệu suất sản xuất Tiết kiệm năng lượng/Mức tiêu thụ điện năng Hỗ trợ khôi phục Kiểm tra PLC Hỗ trợ gia công không cần làm nóng Bảng điều khiển phần mềm |
|
| Phụ kiện | Trình xem tệp Sổ tay Máy tính Đăng ký truy cập nhanh Tắt màn hình |
|
| Các chức năng chỉ dùng được ở ngôn ngữ NC | Lập trình menu Hệ tọa độ cục bộ Hệ tọa độ phôi mở rộng Định vị một chiều Tiến dao thời gian nghịch đảo Đầu vào dữ liệu có thể lập trình Bù chiều dài dao Bù dao cắt Chia tỷ lệ Đối xứng gương Gọi chương trình con bên ngoài Macro Vận hành băng / Vận hành tải FTP Chức năng bỏ qua nhiều lần < tùy chọn >
|
|
- *1 Người dùng cần tự chuẩn bị dụng cụ đo lường.
- *2 Chỉ có trên HU550Xd1-5AX.
- *3 Tiêu chuẩn trên HU550Xd1-5AX.

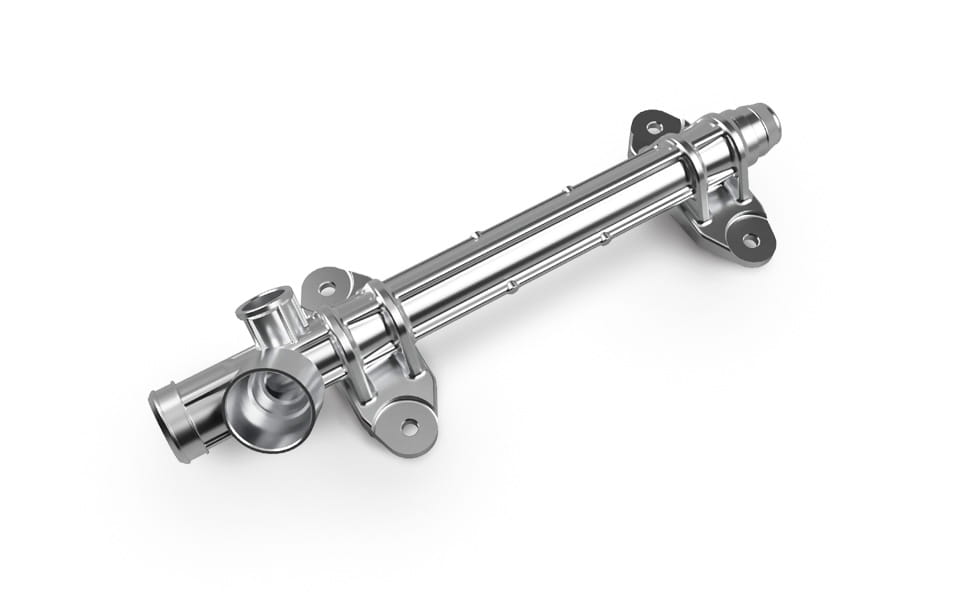

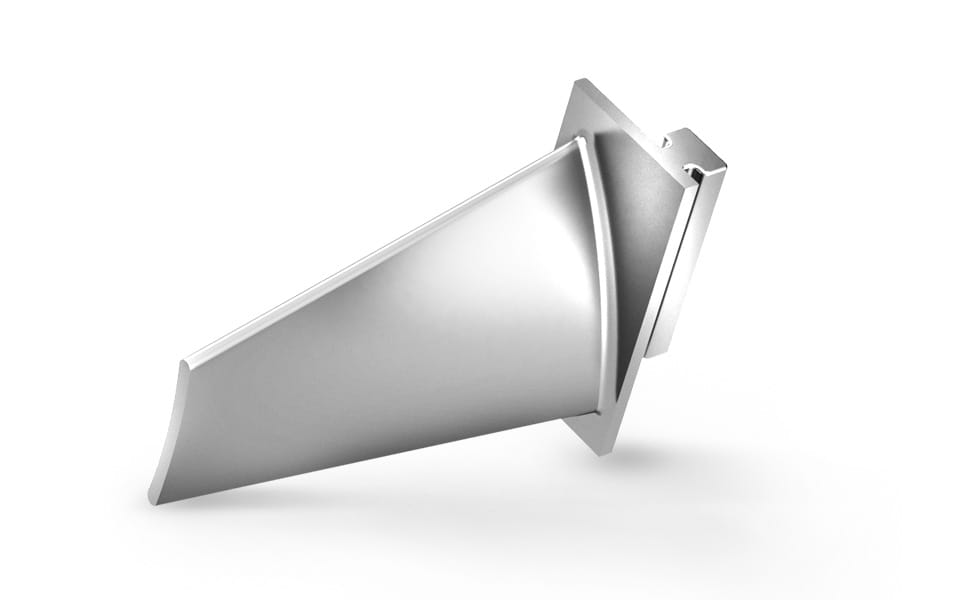

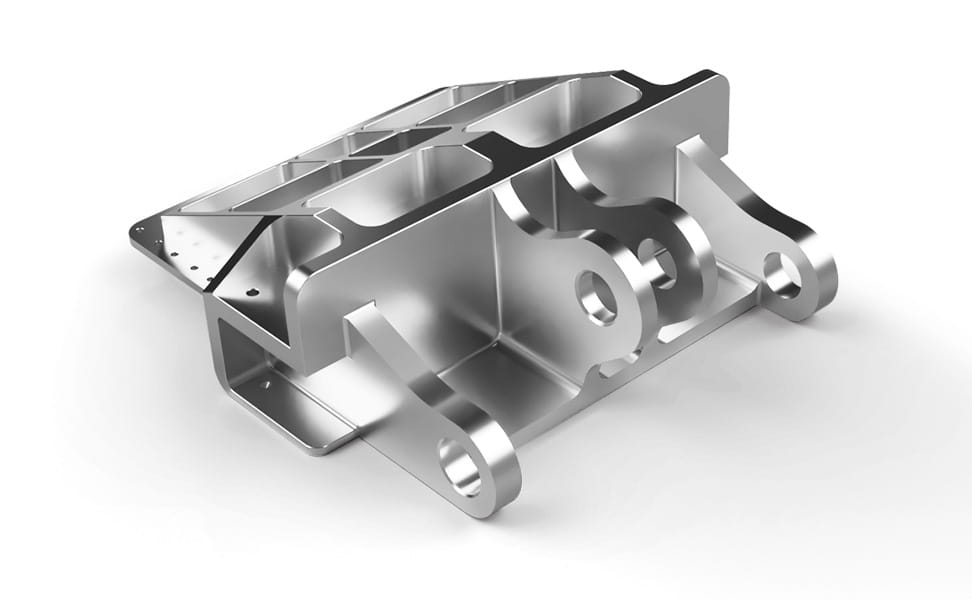

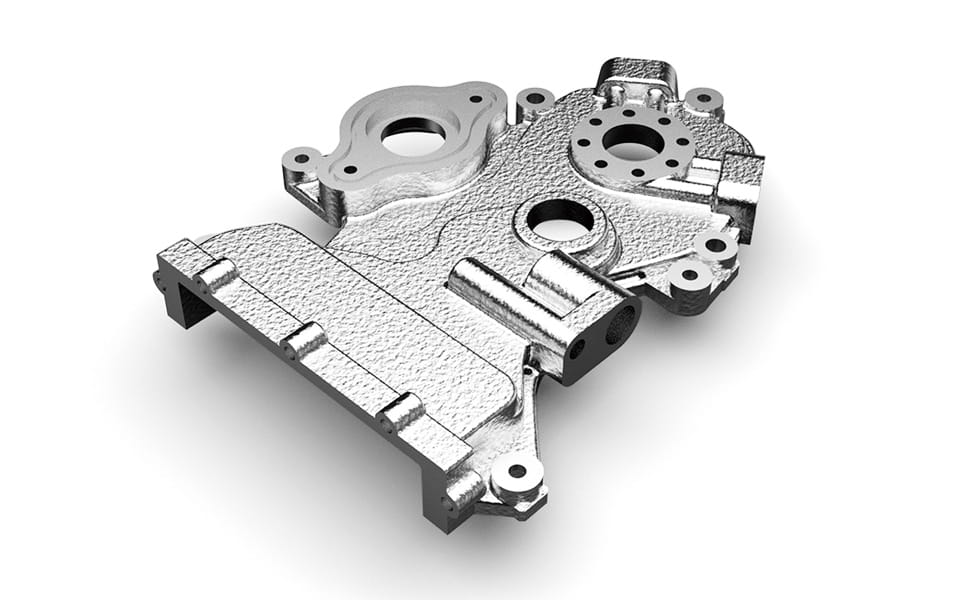

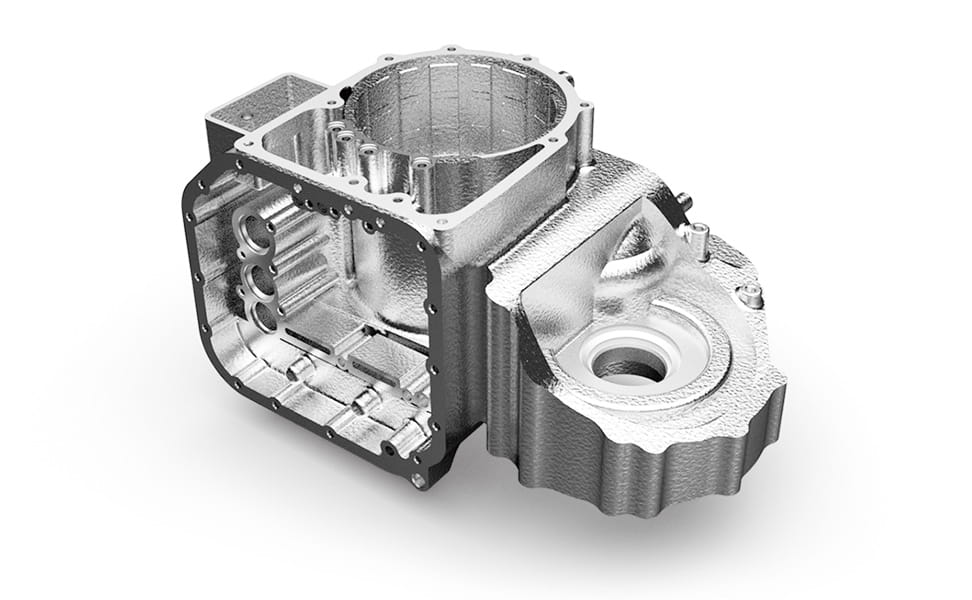

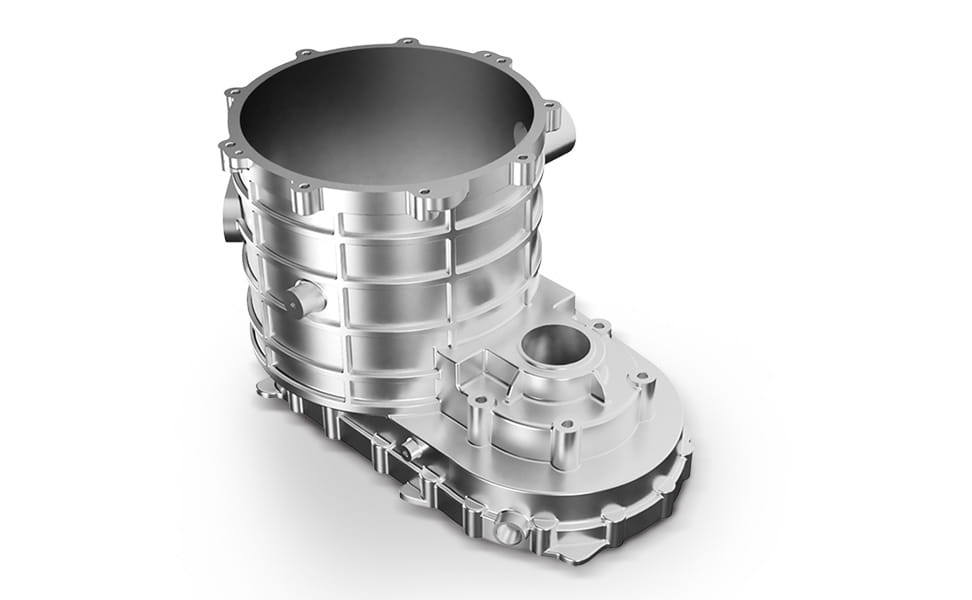

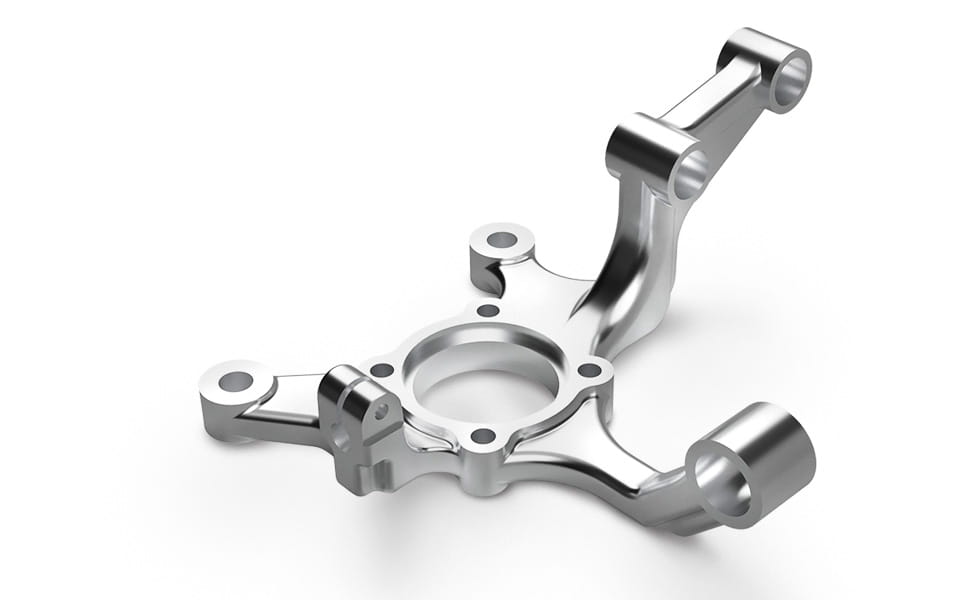

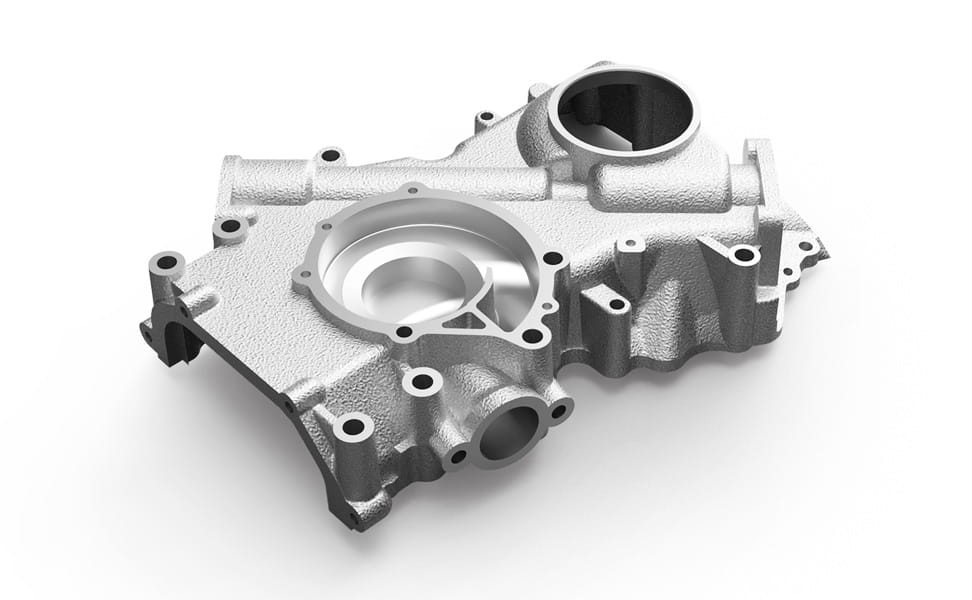

Ví dụ
