SPEEDIO H550Xd1
Trung tâm Gia công Nhỏ gọn Nằm ngang
- Hành trình [mm (inch)]: X: 550(21,7) Y: 400(15,7)
- Hành trình (độ): B: 360
- Tốc độ trục chính tối đa (min-1): 12.000/ (Tùy chọn) 20.000/ (Tùy chọn) mô-men xoắn cao 10.000
- Khả năng chứa dao (cái): 30
[ Trung tâm gia công ngang nhỏ gọn BT30 ]
Mẫu máy 4 trục ngang nhỏ gọn với vùng gá lắp rộng rãi
Mang lại năng suất cao
khi gia công các phôi lớn hoặc dài
Thông Tin
Tổng Quan
Điều này cho phép gia công các phôi lớn hoặc dài mà các máy BT30 thông thường không thể thực hiện được.
Có thể mở rộng lên ø800 mm bằng cách di chuyển dao đến vị trí an toàn, v.v... *2
Điều này cho phép lắp đặt phôi lớn hoặc dài.
*1. Vùng giao thoa được tạo ra tùy thuộc vào chiều dài dao hoặc đường kính dao.
*2. Phải di chuyển dao đến vị trí an toàn khi trục B xoay hoặc chiều dài dao bị hạn chế.
*3. Kích thước bao gồm thùng chứa dung dịch làm mát
*4. So với trung tâm gia công ngang BT40 có hành trình tương đương
Diện tích lắp đặt
4,7 m2 *3
Kích thước bàn máy là 400 x 400 mm và sức tải tối đa là 400 kg. Điều này cho phép xử lý phôi hoặc đồ gá nặng trong khi vẫn duy trì hiệu suất tốc độ cao.
Tốc độ xoay trục B
100 min-1
Tải trọng
Tối đa 400 kg
Hỗ trợ chiều dài dao tối đa 250 mm, đường kính dao tối đa 125 mm và trọng lượng dao tối đa 4 kg, cho phép thực hiện nhiều loại gia công khác nhau, bao gồm cả phôi dài.
Tốc độ xoay trục B
100 min-1
Chiều dài dao tối đa 250 mm
Đường kính dao tối đa 125 mm*5
Trọng lượng dao tối đa 4 kg
*5. Khi gắn một dao liền kề, tổng đường kính của một dao và dao liền kề của nó phải nhỏ hơn 130 mm.
chẳng hạn như trục chính tăng/giảm tốc nhanh, hoạt động thay dao nhanh hơn và được tối ưu hóa, cùng với chức năng ước tính quán tính.
Thời gian khởi động/dừng trục chính
0,15 giây trở xuống *1
*1. Giá trị của thông số kỹ thuật mô-men xoắn cao.
Thời gian thay dao
Dao - Dao: 1,3 s
Phoi - Phoi: 2,7 s
Thời gian lãng phí được giảm thiểu hơn nữa bằng cách thực hiện đồng thời việc thay dao và phân độ trục B.
Ngoài ra, tùy thuộc vào tải gia công, có thể thực hiện gia công chỉ bằng mô-men xoắn giữ của động cơ mà không cần sử dụng cơ cấu kẹp.
Thời gian phân độ bàn trục B *2
0→90° 1,0 s
0→180° 1,1 s
*2 Giá trị ở chế độ quán tính tiêu chuẩn
*3. Cần thay đổi cài đặt tham số.
Các công nghệ phân tích CAE được tích lũy thông qua quá trình phát triển dòng máy SPEEDIO đã đạt được cả tốc độ cao và độ cứng vững cao của máy.
Máy thể hiện khả năng gia công cao nhờ hỗ trợ hệ thống dung dịch làm mát áp suất cao 7 MPa và được trang bị bàn trục B có mô-men xoắn kẹp cao.
Máy được trang bị động cơ trục chính công suất cao hiệu suất cao, bao gồm động cơ trục chính 20.000 min-1 mới được phát triển và trục chính có độ cứng vững cao mới được phát triển.
Các công nghệ phân tích CAE được tích lũy thông qua quá trình phát triển dòng máy SPEEDIO đã đạt được cả tốc độ cao và độ cứng vững cao của máy.
Máy thể hiện khả năng gia công cao nhờ hỗ trợ hệ thống dung dịch làm mát áp suất cao 7 MPa và được trang bị bàn trục B có mô-men xoắn kẹp cao.
Thông số kỹ thuật mô-men xoắn cao. (tùy chọn)
Mô-men xoắn tối đa: 92 N・m
Công suất tối đa: 26,2 kW
Thông số kỹ thuật 20.000 min-1 (tùy chọn)
Mô-men xoắn tối đa: 27 N・m
Công suất tối đa: 15,4 kW
Thông số kỹ thuật 12.000 min-1 (tiêu chuẩn)
Mô-men xoắn tối đa: 40 N・m
Công suất tối đa: 18,9 kW
Cơ cấu cam bánh răng con lăn được sử dụng cho bàn trục B. Cơ cấu kẹp cơ học kết hợp kẹp servo cung cấp mô-men xoắn kẹp cao. Điều này cho phép máy thể hiện khả năng gia công cao trong gia công tải trọng cao.
Mô-men xoắn kẹp trục B
670 N・m *1
Điều chỉnh độ rung phân tích dữ liệu dạng sóng bằng ứng dụng PC để đề xuất tốc độ trục chính được khuyến nghị. Điều kiện gia công tối ưu thúc đẩy hiệu suất gia công đến mức tối đa.
Có thể vận hành trực quan với các ứng dụng và màn hình cảm ứng LCD dọc 15 inch.
Có thể vận hành không lãng phí trong quá trình thiết lập, điều chỉnh gia công, sản xuất và khôi phục, nhờ đó cải thiện hiệu quả công việc và tỷ lệ vận hành.
Khả năng vận hành đã được nâng cao bằng cách đặt bảng điều khiển ở bên hông máy.
Có thể vận hành trực quan với các ứng dụng và màn hình bảng điều khiển cảm ứng dọc. Các chức năng liên quan được nhóm theo mục đích, chẳng hạn như thiết lập và gia công, nhờ đó vận hành hiệu quả. Trạng thái sản xuất và vận hành được trực quan hóa, cho phép nắm bắt nhanh hơn. Thao tác vận hành được tinh giản trong các quy trình thiết lập, điều chỉnh gia công, sản xuất và khôi phục, nhờ đó cải thiện hiệu quả công việc và tỷ lệ vận hành.
Hỗ trợ thiết lập
Được trang bị các chức năng để dễ dàng thực hiện thiết lập, chẳng hạn như ứng dụng dao ATC cho phép thực hiện tất cả các cài đặt dao trong ổ chứa dao trên một màn hình, lập trình menu cho phép bạn tạo các chương trình NC bằng cách làm theo hướng dẫn trên màn hình và chức năng trợ giúp trên màn hình.
Hỗ trợ điều chỉnh gia công
Được trang bị các chức năng để dễ dàng thực hiện điều chỉnh gia công tối ưu nhằm cải thiện năng suất, chẳng hạn như ứng dụng điều chỉnh tham số gia công cho phép bạn dễ dàng điều chỉnh các tham số theo chi tiết gia công và chức năng hiển thị/lưu dạng sóng tải gia công.
Hỗ trợ sản xuất
Được trang bị các chức năng để cải thiện tỷ lệ vận hành, chẳng hạn như giám sát dao theo thời gian thực để loại bỏ sai sót, hiển thị hiệu suất sản xuất, mức tiêu thụ điện năng, v.v. dưới dạng biểu đồ và các chức năng PLC/mạng để đáp ứng các yêu cầu về thiết bị ngoại vi và tự động hóa.
Hỗ trợ khôi phục
Được trang bị các chức năng để ngăn ngừa sự cố hoặc đảm bảo khôi phục nhanh chóng, chẳng hạn như thông báo thời gian bảo trì, hiển thị chi tiết khi có cảnh báo xảy ra và hướng dẫn cho công việc khôi phục/kiểm tra.
Các Thông Số Kĩ Thuật
Thông số kỹ thuật sản phẩm
H550Xd1
Tốc độ trục chính tối đa [min⁻¹]
12.000/ (Tùy chọn) 20.000/ (Tùy chọn) mô-men xoắn cao 10.000
Hành trình [mm (inch)]
X: 550(21,7) Y: 400(15,7) Z: 400(15,7) B(độ): 360
Khả năng chứa dao [pcs.]
30
Tốc độ chạy dao nhanh (các trục XYZ) [m/min (inch/min)]
50 x 50 x 56 (1,969 x 1,969 x 2,205)
Tốc độ tiến dao phân độ [min⁻¹]
100
Diện tích sàn yêu cầu [mm (inch)]
1,557 x 2,743 [3,581] (61.3 x 108.0 [141.0])
Trục chính tiếp xúc kép BT (BIG-PLUS)
Tùy chọn
Nước làm mát qua trục chính (CTS)
Tùy chọn
| Mục | H550Xd1 / H550Xd1 RD *8 | ||
|---|---|---|---|
| Cụm CNC | CNC-D00 | ||
| Hành trình | Trục X [mm (inch)] | 550 (21.7) | |
| Trục Y [mm (inch)] | 400 (15.7) | ||
| Trục Z [mm (inch)] | 400 (15.7) | ||
| Trục B [độ] | 360 | ||
| Khoảng cách từ mặt bàn đến tâm trục chính [mm (inch)] | 100 - 500 (3.9 - 19.7) | ||
| Khoảng cách từ tâm bàn đến đầu mũi trục chính [mm (inch)] | 150 - 550 (5.9 - 21.7) | ||
| Bàn máy | Kích thước vùng làm việc [mm (inch)] | 400 (15.7) x 400 (15.7) | |
| Sức tải tối đa [kg (lbs)] | 400 (882)*12 | ||
| Quán tính tải bàn máy tối đa [kg・m2(lb・inch2)] |
3,4 (11.618) [5,4 (18.453)*10] | ||
| Trục chính | Tốc độ trục chính [min-1] *13 | Thông số kỹ thuật 12.000 min-1: 1 - 12.000 Thông số kỹ thuật mô-men xoắn cao 10.000 min-1 (tùy chọn): 1-10.000 Thông số kỹ thuật 20.000 min-1 (Tùy chọn): 1 - 20.000 |
|
| Tốc độ trong quá trình taro [min-1] | TỐI ĐA 6.000 | ||
| Lỗ côn | Côn 7/24 số 30 | ||
| Trục chính tiếp xúc kép BT (BIG-PLUS) | Tùy chọn | ||
| Hệ thống làm mát xuyên trục chính (CTS) | Tùy chọn | ||
| Tốc độ tiến dao | Tốc độ chạy dao nhanh (vùng XYZ) [m/min (inch/min)] |
50 x 56 x 56 (1,969 x 2,205 x 2,205) | |
| Tốc độ tiến dao cắt [mm/min (inch/min)] |
Trục X, Y, Z: 1 - 30.000 (0,04 - 1.181) *7 | ||
| Tốc độ tiến dao phân độ (B) [min-1] | 100（85 *10) | ||
| Cụm ATC | Loại chuôi dao | MAS-BT30 | |
| Loại chốt kéo*4 | MAS-P30T-2 | ||
| Khả năng chứa dao [cái] | 30 | ||
| Chiều dài dao tối đa [mm (inch)] | 250 (9.8) | ||
| Đường kính dao tối đa [mm (inch)] | 125 (4,9)*11 | ||
| Trọng lượng dao tối đa [kg (lbs)]*1 | 4,0 (8,8) / dao, (TỔNG TRỌNG LƯỢNG DAO: 50 (110,2)) | ||
| Phương pháp chọn dao | Phương pháp rút gọn ngẫu nhiên | ||
| Thời gian thay dao *5 | Dao đến dao [giây] | 1,3 *14 | |
| Phoi đến phoi [giây] | 2,7 *14 | ||
| Động cơ điện | Động cơ trục chính (10 phút/liên tục)[kW] *2 |
Thông số kỹ thuật 12.000 min-1: 10,1/7,0
Thông số kỹ thuật mô-men xoắn cao 10.000 min-1 (tùy chọn): 12,8/9,2 Thông số kỹ thuật 20.000 min-1 (Tùy chọn): 7,4/5,1 |
|
| Động cơ tiến dao các trục [kW] | Trục XZ: 1,0, Trục Y: 1,8, Trục B: 1,8 | ||
| Nguồn điện | Nguồn cấp điện | AC 200 đến 230 V ± 10%, 3 pha, 50/60 Hz ± 2% | |
| Công suất điện (liên tục) [kVA] | 10.4 | ||
| Nguồn cấp khí nén | Áp suất khí nén thông thường [MPa] | 0,4 - 0,6 (giá trị khuyến nghị: 0,5)*6 | |
| Lưu lượng yêu cầu [L/min] | 45 | ||
| Kích thước máy | Chiều cao [mm (inch)] | 2,497 (98.3) | |
| Diện tích sàn yêu cầu*9 [khi mở cửa bộ điều khiển] [mm (inch)] |
1,557 x 2,743 [3,581] (61.3 x 108.0 [141.0]) | ||
| Trọng lượng [kg (lbs)] | 2,850 (6,284) | ||
| Độ chính xác*3 | Độ chính xác định vị trục hai chiều |
(ISO230-2:1988) | Trục X, Y, Z: 0,006-0,020 mm (0,00024-0,00079 inch) |
| （ISO230-2:2014） | Trục B: 28 giây trở xuống | ||
| Độ lặp lại định vị trục hai chiều (ISO230-2:2014) [mm (inch)] |
Trục X, Y, Z: Dưới 0,004 mm (0,00016 inch), Trục B: 16 giây trở xuống | ||
| Phụ kiện tiêu chuẩn | Hướng dẫn vận hành (1 bộ DVD), bu lông cân bằng (4 cái), tấm cân bằng (4 cái) | ||
- *1 Chiều dài dao tối đa, đường kính tối đa và trọng lượng tối đa bị giới hạn tùy thuộc vào tốc độ trục chính đang sử dụng, cấu hình, trọng tâm, v.v. Các số liệu hiển thị ở đây chỉ mang tính chất tham khảo. Vui lòng liên hệ với nhà phân phối tại địa phương của bạn để biết thêm chi tiết.
- *2 Công suất động cơ trục chính khác nhau tùy thuộc vào tốc độ trục chính.
- *3 Được đo lường tuân thủ theo các tiêu chuẩn ISO và tiêu chuẩn của Brother. Vui lòng liên hệ với nhà phân phối tại địa phương của bạn để biết thêm chi tiết.
- *4 Các thông số kỹ thuật của Brother được áp dụng cho vít rút của CTS.
- *5 Được đo lường tuân thủ theo JIS B6336-9 và MAS011-1987.
- *6 Áp suất khí nén thông thường thay đổi tùy thuộc vào thông số kỹ thuật của máy, chi tiết chương trình gia công hoặc việc sử dụng thiết bị ngoại vi. Cài đặt áp suất cao hơn giá trị khuyến nghị.
- *7 Giá trị khi sử dụng chế độ độ chính xác cao B.
- *8 Máy cần được trang bị thiết bị phát hiện di dời tùy thuộc vào điểm đến. Các máy được trang bị thiết bị phát hiện di dời sẽ có chữ “RD” ở cuối tên mẫu máy.
- *9 Kích thước không bao gồm thùng chứa dung dịch làm mát và băng tải phoi.
- *10 Giá trị ở chế độ quán tính cao. Cần thay đổi cài đặt tham số.
- *11 Khi gắn một dao liền kề, tổng đường kính của một dao và dao liền kề của nó phải nhỏ hơn 130 mm.
- *12 Khi thiết kế đồ gá, vui lòng chú ý đến quán tính tải bàn tối đa.
- *13 Thông số kỹ thuật 16.000 min-1 sẽ ngừng áp dụng kể từ tháng 6 năm 2026.
- *14 Việc điều chỉnh các tham số cho phép vận hành ở tốc độ cao hơn.
| Mẫu CNC | CNC-D00 | |
|---|---|---|
| Trục điều khiển | 5 trục (X, Y, Z, 2 trục bổ sung) | |
| Các trục điều khiển đồng thời | Định vị | 5 trục (X, Y, Z, 2 trục bổ sung) |
| Nội suy |
Tuyến tính: 4 trục (X, Y, Z, 1 trục bổ sung)
Cung tròn: 2 trục Xoắn ốc/Hình nón: 3 trục (X, Y, Z) |
|
| Lượng tăng đầu vào nhỏ nhất | 0,001 mm, 0,0001 inch, 0,001 độ 0,0001 mm, 0,00001 inch, 0,0001 độ (tùy chọn) |
|
| Kích thước có thể lập trình tối đa | ±999999,999 mm, ±99999,9999 inch ±999999,9999 mm, ±99999,99999 inch (tùy chọn) |
|
| Màn hình hiển thị | Màn hình cảm ứng LCD màu 15 inch | |
| Dung lượng bộ nhớ | 500 Mbyte, 3 Gbyte (tùy chọn) (Tổng dung lượng của chương trình và ngân hàng dữ liệu) | |
| Giao tiếp bên ngoài | Giao diện bộ nhớ USB, Ethernet, RS232C (tùy chọn) | |
| Số lượng chương trình có thể đăng ký | 4.000 (Tổng dung lượng của chương trình và ngân hàng dữ liệu) | |
| Định dạng chương trình | Ngôn ngữ NC*Ngôn ngữ hội thoại không khả dụng | |
- * "Các trục điều khiển" và "Các trục điều khiển đồng thời" biểu thị số lượng trục tối đa, số lượng này sẽ khác nhau tùy thuộc vào quốc gia đích và thông số kỹ thuật của máy.
- * Ethernet là nhãn hiệu đã đăng ký của Xerox Corporation tại Hoa Kỳ.
| Vận hành | Chạy thử không tải Khóa máy Khởi động lại chương trình Ghi đè tốc độ chạy dao nhanh Ghi đè tiến dao cắt Chỉnh sửa nền Chụp màn hình Cấp độ vận hành Phím tín hiệu đầu vào bên ngoài Phím tắt < tùy chọn > |
|
|---|---|---|
| Lập trình | Tuyệt đối / Tương đối Hệ inch / Hệ mét Cài đặt hệ tọa độ Góc C / Góc R Biến đổi xoay Taro đồng bộ Chương trình con Hiển thị đồ họa |
|
| Đo lường | Đo phôi tự động *1 Đo chiều dài dao |
|
| Tốc độ cao và độ chính xác cao | Điều chỉnh tham số gia công Chế độ độ chính xác cao AIII Chế độ độ chính xác cao BI (đọc trước 160 khối) Bù độ rơ < tùy chọn > |
|
| Giám sát | Giám sát tải gia công Giám sát ATC Dự đoán quá tải Hiển thị dạng sóng / Xuất dạng sóng sang thẻ nhớ Tự động bù biến dạng nhiệt (Trục X, Y và Z) Hiển thị hiệu suất sản xuất Tuổi thọ dao / Dao dự phòng Chức năng phát hiện kẹt phoi |
|
| Bảo trì | Chức năng lùi taro Nhật ký trạng thái Nhật ký cảnh báo Nhật ký vận hành Thông báo bảo trì Đo điện trở cách điện của động cơ Bộ lọc rửa dao có phát hiện tắc nghẽn bộ lọc Bộ mã hóa không dùng pin Kiểm tra tải phanh |
|
| Tự động / Mạng | Điều khiển từ xa bằng máy tính OPC UA Thông báo tự động PLC tích hợp (LD/ST/FBD) < tùy chọn > |
|
| Tiết kiệm năng lượng | Tự động tắt nguồn Chế độ chờ Tự động tắt dung dịch làm mát Tự động tắt đèn làm việc Độ trễ tắt vòi rửa phoi Vận hành tiết kiệm năng lượng vòi rửa phoi Chế độ tiết kiệm năng lượng |
|
| Ứng dụng hỗ trợ | Điều chỉnh tham số máy Dao ATC Tuổi thọ dao Hiển thị dạng sóng Hiệu suất sản xuất Tiết kiệm năng lượng/ Mức tiêu thụ điện năng Hỗ trợ khôi phục Kiểm tra PLC Hỗ trợ gia công không cần làm nóng Bảng điều khiển phần mềm |
|
| Phụ kiện | Trình xem tệp Sổ tay Máy tính Đăng ký truy cập nhanh Tắt màn hình |
|
| Các chức năng chỉ dùng được ở ngôn ngữ NC | Lập trình menu Hệ tọa độ cục bộ Hệ tọa độ phôi mở rộng Định vị một chiều Tiến dao thời gian nghịch đảo Đầu vào dữ liệu có thể lập trình Bù chiều dài dao Bù dao cắt Chia tỷ lệ Đối xứng gương Gọi chương trình con bên ngoài Macro Vận hành băng / Vận hành tải FTP Chức năng bỏ qua nhiều lần < tùy chọn > |
|
- *1 Đối với dụng cụ đo, vui lòng chọn đầu dò chạm tùy chọn hoặc tự trang bị.
- *2 Có những hạn chế về cấu hình trục.

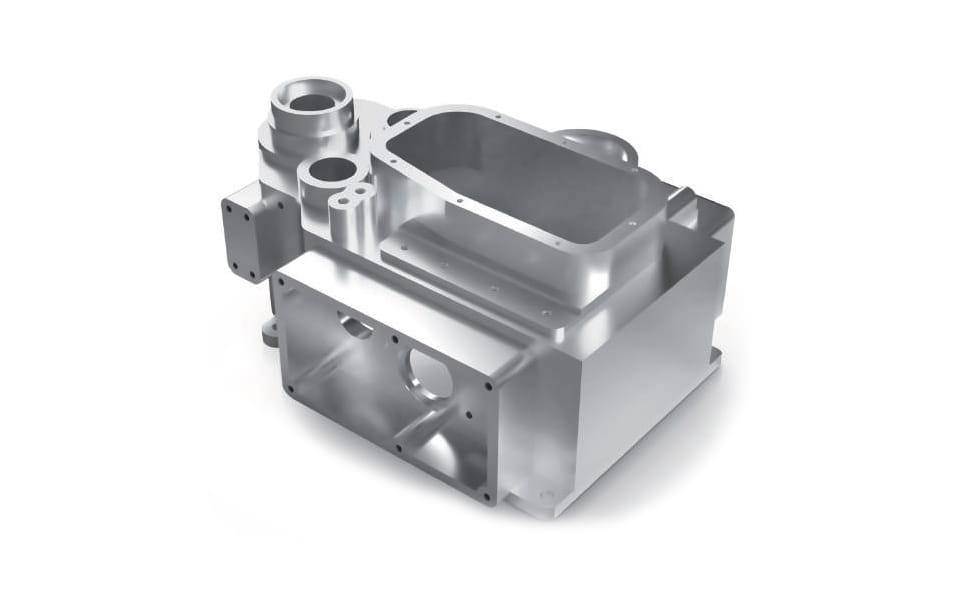

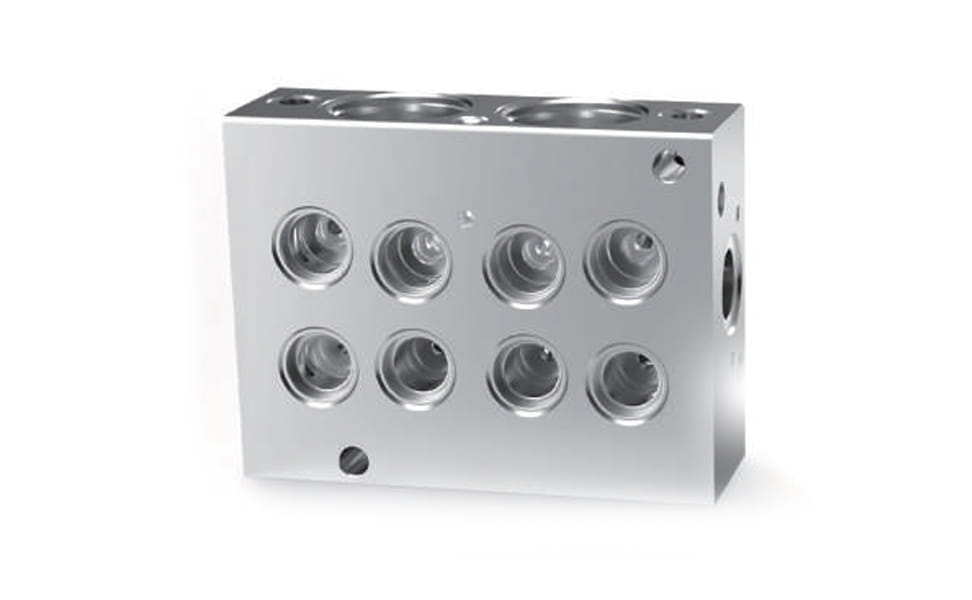

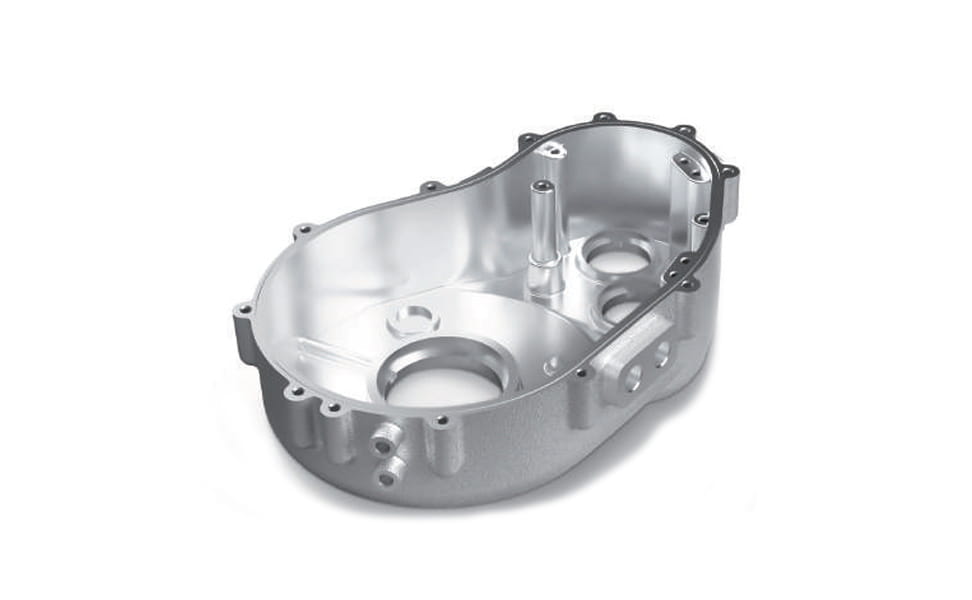

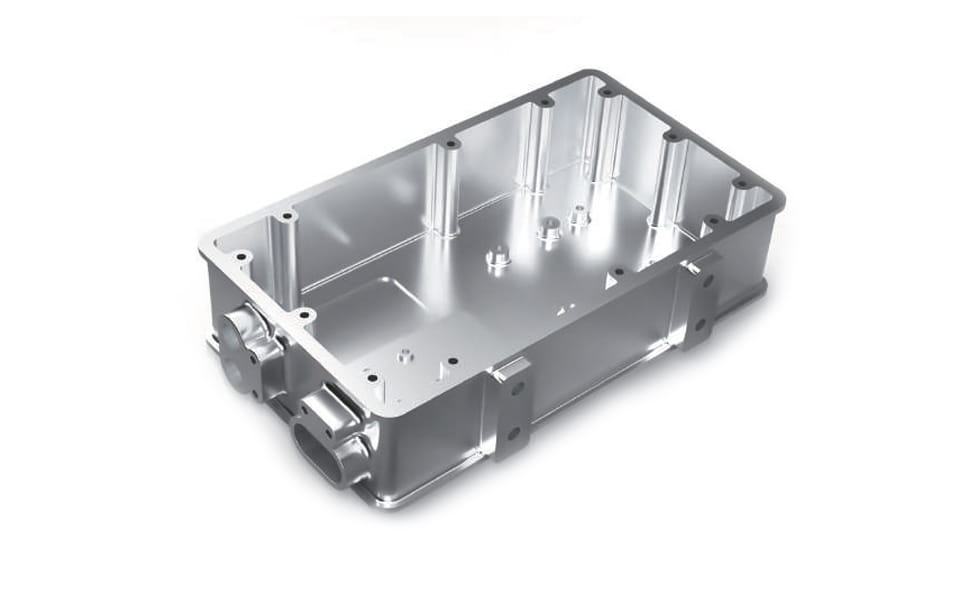

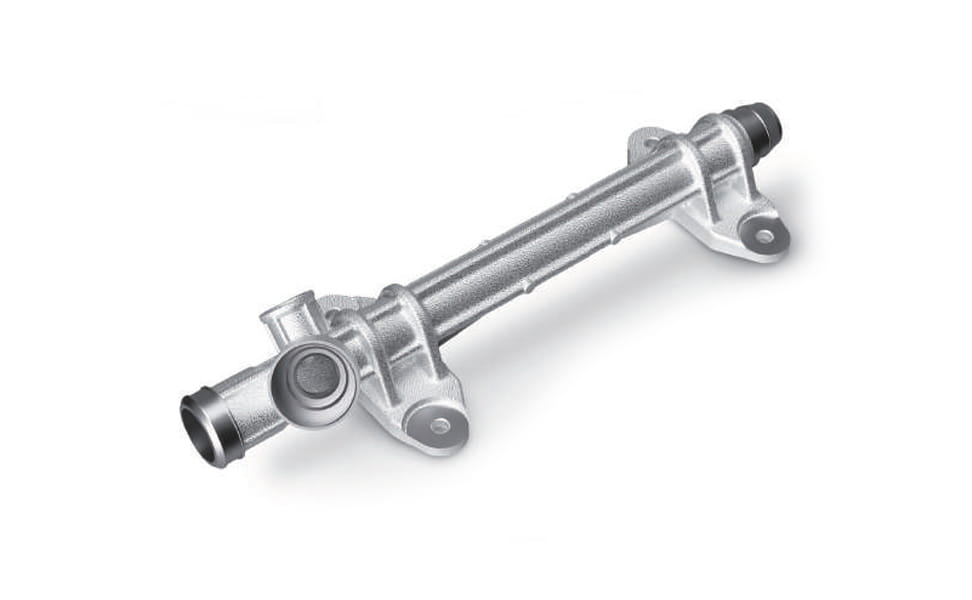

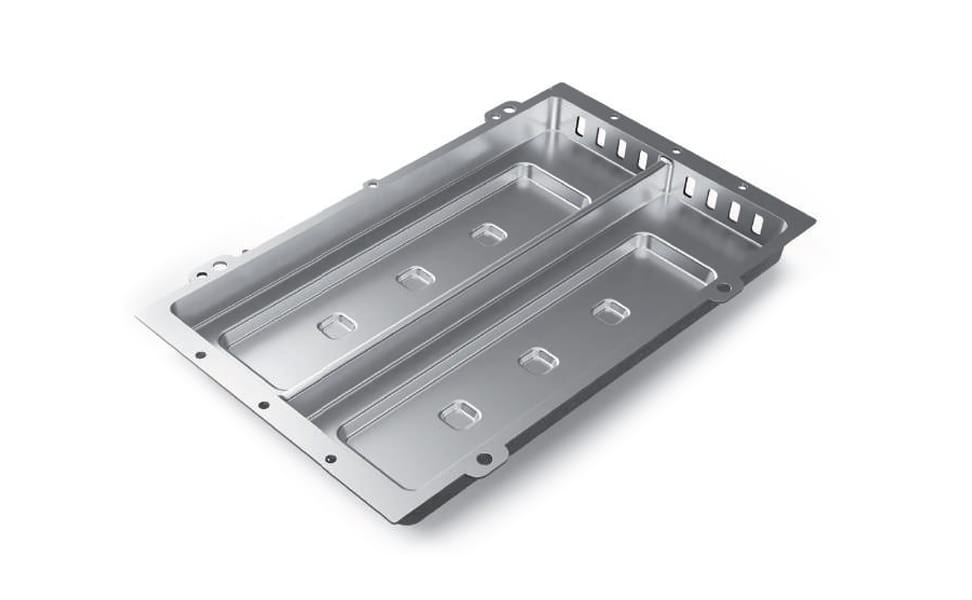

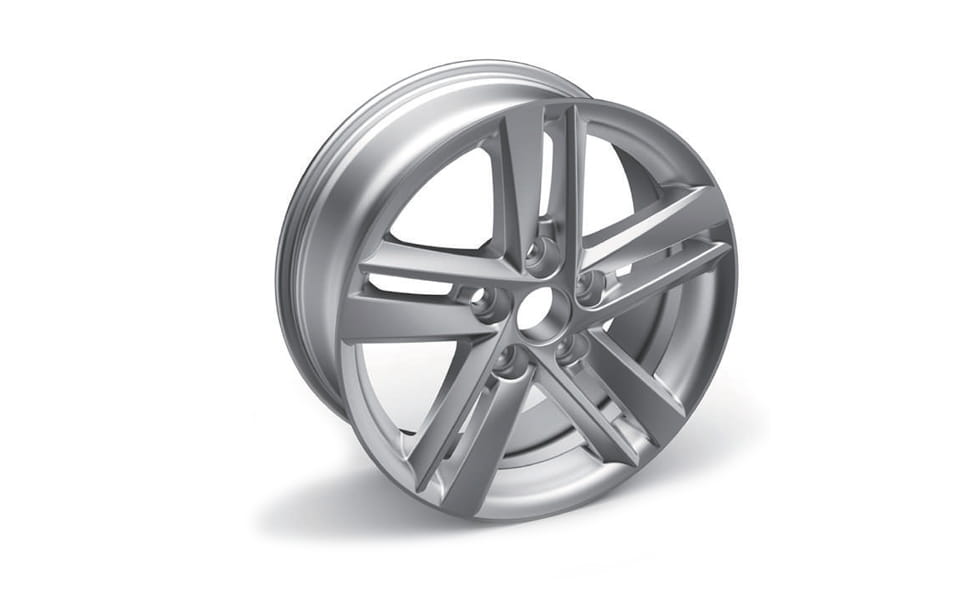

Ví dụ
