SPEEDIO W1000Xd2
เครื่องแมชชีนนิ่งเซ็นเตอร์ขนาดกะทัดรัดระยะเคลื่อนที่กว้าง
- ช่วงการเคลื่อนที่ [มม. (นิ้ว)]: X: 1000 (39.4) Y: 500 (19.7) Z: 380 (15.0)
- ความเร็วรอบสปินเดิลสูงสุด (min-1): 12,000/ (เป็นทางเลือก) 16,000/ (เป็นทางเลือก) รุ่นแรงบิดสูง 10,000
- ความจุในการเก็บเครื่องมือ (ชิ้น): 14/ 21/ 28
[เครื่องแมชชีนนิ่งเซ็นเตอร์ขนาดกะทัดรัดแนวตั้ง BT30]
รุ่นกว้างที่มีพื้นที่การแมชชีนนิ่งใหญ่ที่สุด
ในบรรดาเครื่องจักร BT30
รองรับการแมชชีนนิ่งชิ้นงานหลายชิ้นและชิ้นงานขนาดใหญ่
ข้อมูล
ภาพรวม
พื้นที่การแมชชีนนิ่งที่กว้างขวางสามารถรองรับความต้องการหน้างานที่เปลี่ยนแปลงอยู่ตลอดเวลา เช่น การแมชชีนนิ่งชิ้นงานขนาดใหญ่ การแมชชีนนิ่งชิ้นส่วนขนาดเล็กหลายชิ้น และการผลิตชิ้นงานหลากหลายรูปแบบในปริมาณน้อยโดยวางจิ๊กต่างๆ ไว้ข้างกัน ซึ่งช่วยเพิ่มความยืดหยุ่นทั่วทั้งโรงงาน
ระยะการเคลื่อนที่ของแกน Z และระยะห่างระหว่างด้านบนของโต๊ะและปลายสปินเดิลได้รับการเพิ่มขึ้นเพื่อให้แน่ใจว่ามีพื้นที่การแมชชีนนิ่งเพียงพอในทิศทาง Z และปรับปรุงการเข้าถึงเครื่องมือ
ช่วงการเคลื่อนที่ของแกน Z
300 มม. → 380 มม.
ระยะห่างระหว่างด้านบนของโต๊ะกับปลายสปินเดิล
180 มม.～480 มม. → 150 มม.～530 มม.
ความสามารถในการรับน้ำหนักสูงสุดของโต๊ะเพิ่มขึ้นเป็น 500 กก. สิ่งนี้ช่วยเพิ่มทางเลือกของจิ๊กและช่วยให้สามารถรวมกระบวนการหรือการออกแบบจิ๊กที่ยืดหยุ่นได้
ความสามารถในการรับน้ำหนักสูงสุด 500 กก. *
*จำเป็นต้องเปลี่ยนการตั้งค่าพารามิเตอร์
มีคอลัมน์สูง 150, 250 และ 350 มม. ให้เลือกเพื่อตอบสนองความต้องการที่แตกต่างกัน การติดตั้งจิ๊กแบบทรันเนียนที่มีเส้นผ่านศูนย์กลางการกลึง 540 มม. ช่วยให้สามารถทำการแมชชีนนิ่งหลายหน้าสำหรับชิ้นส่วนขนาดใหญ่ได้
คุณสมบัติน้ำหนักเบาและความเฉื่อยต่ำของเครื่องจักร BT30 และคอนโทรลเลอร์ NC ดั้งเดิมช่วยขับเคลื่อนประสิทธิภาพของเครื่องจักรให้ถึงขีดสุดเพื่อมอบผลิตภาพสูง
การเปลี่ยนเครื่องมือความเร็วสูงทำได้โดยการเริ่ม/หยุดสปินเดิล การขึ้น/ลงของแกน Z และการทำงานของแม็กกาซีนที่เร็วขึ้นและได้รับการปรับให้เหมาะสมที่สุด สามารถเปลี่ยนเครื่องมือที่มีน้ำหนักสูงสุด 3 กก. ได้ในเวลาที่สั้นที่สุด นอกจากนี้ยังสามารถเปลี่ยนเครื่องมือที่มีน้ำหนักสูงสุด 4 กก. ได้โดยใช้เวลาเพิ่มขึ้นเพียงเล็กน้อย
แม็กกาซีน 14/21 เครื่องมือ (เครื่องมือมาตรฐาน)
Chip-Chip 1.3 วินาที / Tool-Tool 0.6 วินาที
แม็กกาซีน 28 เครื่องมือ (เครื่องมือมาตรฐาน)
Chip-Chip 1.4 วินาที / Tool-Tool 0.7 วินาที
แม็กกาซีน 28 เครื่องมือ (เครื่องมือหนัก)
Chip-Chip 1.4 วินาที / Tool-Tool 0.8 วินาที
เวลาที่ไม่ได้ทำการตัดเฉือนลดลงด้วยการเปลี่ยนเครื่องมือและการกำหนดตำแหน่งแกน X/Y และแกนเพิ่มเติมไปพร้อมๆ กัน
การใช้สปินเดิลที่มีความเฉื่อยต่ำและมอเตอร์สปินเดิลที่มีการเร่ง/ลดความเร็วสูง ทำให้สามารถเริ่ม/หยุดสปินเดิลได้เร็วขึ้น
เวลาในการเริ่ม/หยุดสปินเดิล 0.15 วินาทีหรือน้อยกว่า *
* ข้อมูลจำเพาะรุ่นแรงบิดสูง
ฟังก์ชันนี้จะตั้งค่าการเร่งความเร็วที่เหมาะสมสำหรับแกน X/Y ตามความสามารถในการรับน้ำหนักของโต๊ะ
ความแข็งแกร่งสูงเกิดขึ้นได้จากการออกแบบชิ้นส่วนโครงสร้างแบบพิเศษ รวมถึงฐาน คอลัมน์ และโต๊ะ และการใช้มอเตอร์สปินเดิลแรงบิดสูง
เครื่องจักรช่วยให้มั่นใจได้ถึงการแมชชีนนิ่งที่มีเสถียรภาพในวงกว้าง พร้อมทั้งแสดงให้เห็นถึงความสามารถในการแมชชีนนิ่งที่สูง
มอเตอร์สปินเดิล 20,000 min-1 รุ่นใหม่ได้รับการพัฒนาขึ้น มอเตอร์นี้รองรับระบบน้ำหล่อเย็นผ่านสปินเดิล (CTS) ซึ่งช่วยปรับปรุงผลิตภาพของการเจาะรูขนาดเล็กให้ดียิ่งขึ้น มีข้อมูลจำเพาะสปินเดิลให้เลือกหลากหลาย รวมถึงข้อมูลจำเพาะมาตรฐาน 12,000 min-1 และข้อมูลจำเพาะแรงบิดสูง
ข้อมูลจำเพาะแรงบิดสูง (เป็นทางเลือก)
แรงบิดสูงสุด: 92 N·m
เอาต์พุตสูงสุด: 26.2 kW
ข้อมูลจำเพาะ 20,000 min-1 (เป็นทางเลือก)
แรงบิดสูงสุด: 27 N·m
เอาต์พุตสูงสุด: 15.4 kW
ข้อมูลจำเพาะ 12,000 min-1 (มาตรฐาน)
แรงบิดสูงสุด: 40 N·m
เอาต์พุตสูงสุด: 18.9 kW
สำหรับข้อมูลจำเพาะรุ่นแรงบิดสูง 10,000 min-1 (เป็นทางเลือก) เส้นผ่านศูนย์กลางของแบริ่งสปินเดิลได้รับการขยายให้ใหญ่ขึ้นเพื่อเพิ่มความแข็งแกร่ง
เครื่องจักรแสดงความสามารถในการแมชชีนนิ่งที่หลากหลาย รวมถึงการแมชชีนนิ่งงานหนักสำหรับเหล็กกล้า
เส้นผ่านศูนย์กลางแบริ่งสปินเดิล (ข้อมูลจำเพาะแรงบิดสูง)
ใหญ่ขึ้น 10%
สามารถติดตั้งเครื่องมือหนักได้สูงสุด 4 กก. เมื่อรวมกับช่วงการเคลื่อนที่ที่กว้างขวาง เครื่องจักร สามารถตอบสนองการใช้งานที่หลากหลาย
* จำเป็นต้องเปลี่ยนการตั้งค่าพารามิเตอร์ (เวลาในการทำอินเด็กซ์เครื่องมือมีการเปลี่ยนแปลง)
มาพร้อมกับฟังก์ชันที่หลากหลาย รวมถึงระบบควบคุมจุดศูนย์กลางปลายเครื่องมือและคำสั่งระดับซับไมครอน เพื่อให้ได้การกัดงาน 5 แกนพร้อมกันที่มีความเร็วสูงและความแม่นยำสูง
* ไม่สามารถเปลี่ยนเป็นภาษาแบบโต้ตอบได้สำหรับข้อมูลจำเพาะการกัดงาน 5 แกนพร้อมกัน (5AX)
ติดตั้งการควบคุมจุดศูนย์กลางเครื่องมือซึ่งการตัดเฉือนจะดำเนินการโดยการเปลี่ยนทิศทางเครื่องมือเทียบกับชิ้นงาน การเร่ง/ลดความเร็วที่เหมาะสมโดยการอ่านล่วงหน้าสูงสุด 1,000 บล็อก ช่วยให้บรรลุการกัดงาน 5 แกนพร้อมกัน
เพิ่มประสิทธิภาพ CPU อย่างมาก ทำให้ความเร็วในการประมวลผลเส้นไลน์ขนาดเล็กสูงขึ้นถึง 4 เท่า เมื่อเทียบกับคอนโทรลเลอร์รุ่นก่อนหน้า ช่วยให้สามารถประมวลผลข้อมูลจาก CAM ที่มีค่าความคลาดเคลื่อน (Tolerance) ขนาดเล็กได้ด้วยความเร็วสูง
นอกจากความกะทัดรัดของ BT30 แล้ว การประมวลผลการเร่ง/ลดความเร็วแบบอ่านล่วงหน้าแบบเฉพาะยังช่วยเพิ่มประสิทธิภาพของเครื่องจักรให้สูงสุด (ความเร็วและความเร่งสูงสุด) เพื่อให้ได้การกัดงาน 5 แกนพร้อมกันที่มีความเร็วสูง
เปรียบเทียบ Cycle time กับเครื่อง BT40 MC ของคู่แข่ง
ชิ้นงาน: ใบพัด
การปรับความสั่นสะเทือนจะวิเคราะห์ข้อมูลรูปคลื่นโดยใช้แอปพลิเคชันบนพีซีเพื่อแนะนำความเร็วรอบสปินเดิลที่เหมาะสม เงื่อนไขการตัดเฉือนที่เหมาะสมที่สุดจะขับเคลื่อนประสิทธิภาพการแมชชีนนิ่งได้อย่างเต็มที่
สามารถเลือกตัวเลือก CTS ได้จาก 3 MPa หรือ 7 MPa ด้วยตัวเลือกนี้ เครื่องจักรสามารถทำงานได้อย่างเต็มศักยภาพในการเจาะความเร็วสูงหรือการเจาะรูลึก
สามารถใช้งานได้อย่างเข้าใจง่ายด้วยแอปพลิเคชันใหม่และจอแสดงผลแบบสัมผัส LCD แนวตั้งขนาด 15 นิ้ว
สามารถปฏิบัติงานโดยไร้ความสูญเปล่าในกระบวนการตั้งค่า การปรับตั้งการแมชชีนนิ่ง การผลิต และกระบวนการกู้คืน ซึ่งนำไปสู่การปรับปรุงประสิทธิภาพการทำงานและอัตราการเดินเครื่อง
เพิ่มความสะดวกในการเข้าถึงเครื่องจักรเพื่อให้การตั้งค่าราบรื่น รวมถึงการเปลี่ยนชิ้นงาน
สามารถใช้งานได้อย่างเข้าใจง่ายด้วยแอปพลิเคชันและหน้าจอสัมผัสแนวตั้ง ฟังก์ชันที่เกี่ยวข้องจะถูกจัดกลุ่มตามวัตถุประสงค์ เช่น การตั้งค่าและการแมชชีนนิ่ง ซึ่งนำไปสู่การปฏิบัติงานที่มีประสิทธิภาพ สถานะการผลิตและการปฏิบัติงานจะแสดงเป็นภาพ ช่วยให้ทำความเข้าใจได้รวดเร็วยิ่งขึ้น สามารถทำงานได้อย่างราบรื่นในกระบวนการตั้งค่า การปรับตั้งการแมชชีนนิ่ง การผลิต และการกู้คืนระบบ ซึ่งนำไปสู่การปรับปรุงประสิทธิภาพการทำงานและอัตราการเดินเครื่อง
การสนับสนุนการตั้งค่า
ติดตั้งฟังก์ชันต่างๆ เพื่อให้ทำการตั้งค่าได้อย่างง่ายดาย เช่น แอปพลิเคชันเครื่องมือ ATC ที่ช่วยให้สามารถตั้งค่าเครื่องมือในแม็กกาซีนทั้งหมดได้บนหน้าจอเดียว การตั้งโปรแกรมเมนูที่ช่วยให้คุณสร้างโปรแกรม NC ได้โดยทำตามคำแนะนำบนหน้าจอ และฟังก์ชันช่วยเหลือบนหน้าจอ
การสนับสนุนการปรับตั้งการแมชชีนนิ่ง
ติดตั้งฟังก์ชันต่างๆ เพื่อให้ทำการปรับตั้งการแมชชีนนิ่งที่เหมาะสมที่สุดได้อย่างง่ายดายเพื่อปรับปรุงประสิทธิภาพการผลิต เช่น แอปพลิเคชันปรับตั้งพารามิเตอร์การแมชชีนนิ่งที่ช่วยให้คุณปรับพารามิเตอร์ตามรายละเอียดการแมชชีนนิ่งได้อย่างง่ายดาย และฟังก์ชันการแสดงผล/บันทึกรูปคลื่นโหลดการแมชชีนนิ่ง
การสนับสนุนการผลิต
ติดตั้งฟังก์ชันต่างๆ เพื่อปรับปรุงอัตราการเดินเครื่อง เช่น การตรวจสอบเครื่องมือแบบเรียลไทม์เพื่อขจัดข้อบกพร่อง การแสดงผลประสิทธิภาพการผลิต การใช้พลังงานไฟฟ้า ฯลฯ ในรูปแบบกราฟ และฟังก์ชัน PLC/เครือข่าย เพื่อตอบสนองความต้องการด้านอุปกรณ์ต่อพ่วงและระบบอัตโนมัติ
การสนับสนุนการกู้คืนระบบ
ติดตั้งฟังก์ชันต่างๆ เพื่อป้องกันความล้มเหลวหรือรับรองการกู้คืนระบบอย่างรวดเร็ว เช่น การแจ้งเตือนเวลาบำรุงรักษา การแสดงรายละเอียดเมื่อเกิดสัญญาณเตือน และคำแนะนำสำหรับงานกู้คืนระบบ/ตรวจสอบ
ข้อมูลจำเพาะ
ข้อมูลจำเพาะของผลิตภัณฑ์
W1000Xd2
ความเร็วรอบสปินเดิลสูงสุด [min⁻¹]
12,000/ (เป็นทางเลือก) 20,000/ (เป็นทางเลือก) รุ่นแรงบิดสูง 10,000
ช่วงการเคลื่อนที่ [มม. (นิ้ว)]
X: 1000 (39.4) Y: 500 (19.7) Z: 380 (15.0)
ความจุในการเก็บเครื่องมือ [ชิ้น]
14/ 21/ 28
อัตราการเคลื่อนที่เร็ว (แกน X, Y, Z) [ม./นาที (นิ้ว/นาที)]
50 x 50 x 56 (1,969 x 1,969 x 2,205)
พื้นที่ติดตั้งที่ต้องการ [มม. (นิ้ว)]
2,410 x 2,233 [3,071] (94.9 x 87.9 [120.9])
สปินเดิลหน้าสัมผัสคู่ BT (BIG-PLUS)
เป็นทางเลือก
ระบบน้ำหล่อเย็นผ่านสปินเดิล (CTS)
เป็นทางเลือก
| รายการ | W1000Xd2 / W1000Xd2 RD*10 | W1000Xd2-5AX / W1000Xd2 -5AX RD*10 | ||
|---|---|---|---|---|
| ชุด CNC | CNC-D00 | CNC-D00v(DB) | ||
| ช่วงการเคลื่อนที่ | แกน X [มม. (นิ้ว)] | 1,000 (39.4) | ||
| แกน Y [มม. (นิ้ว)] | 500 (19.7) | |||
| แกน Z [มม. (นิ้ว)] | 380 (15.0) | |||
| ระยะห่างระหว่างพื้นผิวโต๊ะถึงปลายสปินเดิล [มม. (นิ้ว)] | 150 - 530 (5.9 - 20.9) | |||
| โต๊ะ | ขนาดพื้นที่ทำงาน [มม. (นิ้ว)] | 1,100 x 500 (43.3 x 19.7) | ||
| ความสามารถในการรับน้ำหนักสูงสุด (โหลดสม่ำเสมอ) [กก. (ปอนด์)] | 300 [500 *1] (661 [1,102 *1]) | |||
| สปินเดิล | ความเร็วรอบสปินเดิล [min-1] *12 | ข้อมูลจำเพาะ 12,000 min-1: 1 - 12,000
ข้อมูลจำเพาะรุ่นแรงบิดสูง 10,000 min-1 (เป็นทางเลือก): 1 - 10,000 ข้อมูลจำเพาะ 20,000 min-1 (เป็นทางเลือก): 1 - 20,000 |
||
| ความเร็วระหว่างการต๊าปเกลียว [min-1] | สูงสุด 6,000 | |||
| รูเทเปอร์ | เทเปอร์ 7/24 No.30 | |||
| ระบบสัมผัสคู่ BT (BIG-PLUS) | เป็นทางเลือก | |||
| ระบบน้ำหล่อเย็นผ่านสปินเดิล (CTS) | เป็นทางเลือก | |||
| อัตราป้อน | อัตราการเคลื่อนที่เร็ว (พื้นที่ XYZ) [ม./นาที (นิ้ว/นาที)] | 50 x 50 x 56 (1,969 x 1,969 x 2,205) | ||
| อัตราการป้อนตัด [มม./นาที (นิ้ว/นาที)] | X, Y, Z: 1 - 30,000 (0.04 - 1,181)*2 | |||
| ชุด ATC | ประเภทก้านเครื่องมือ | MAS-BT30 | ||
| ประเภทพูลสตัด*3 | MAS-P30T-2 | |||
| ความจุในการเก็บเครื่องมือ [ชิ้น] | 14 / 21 / 28 | |||
| ความยาวเครื่องมือสูงสุด [มม. (นิ้ว)] *4 | 250 (9.8) | |||
| เส้นผ่านศูนย์กลางเครื่องมือสูงสุด [มม. (นิ้ว)] *4 | ⌀110 (4.3) | |||
| น้ำหนักเครื่องมือสูงสุด [กก. (ปอนด์)]*4 | 3.0 (6.6) [4.0 (8.8) *5] / เครื่องมือ, (น้ำหนักเครื่องมือรวม: 25 (55.1) สำหรับ 14 เครื่องมือ, 35 (77.2) สำหรับ 21 หรือ 28 เครื่องมือ) | |||
| วิธีการเลือกเครื่องมือ | วิธีสุ่มแบบทางลัด | |||
| เวลาในการเปลี่ยนเครื่องมือ*6 | ||||
| Tool To Tool | 0.6 / 0.7 (14 หรือ 21 เครื่องมือ / 28 เครื่องมือ) | |||
| Chip To Chip | 1.3 / 1.4 (14 หรือ 21 เครื่องมือ / 28 เครื่องมือ) | |||
| มอเตอร์ไฟฟ้า | มอเตอร์สปินเดิลหลัก (10 นาที/ต่อเนื่อง) [kW]*7 | ข้อมูลจำเพาะ 12,000 min-1: 10.1/7.0
10,000 min-1 ข้อมูลจำเพาะรุ่นแรงบิดสูง 10,000 min-1 (เป็นทางเลือก): 12.8/9.2 ข้อมูลจำเพาะ 20,000 min-1 (เป็นทางเลือก): 7.4/5.1 |
||
| มอเตอร์ป้อนแกน [kW] | แกน X, Y: 1.0, แกน Z: 2.0 | |||
| แหล่งจ่ายไฟ | ระบบจ่ายไฟ | AC 200 ถึง 230 V±10%, 3 เฟส, 50/60Hz±2% | ||
| ความจุไฟฟ้า (ต่อเนื่อง) [kVA] | 10.4 | |||
| การจ่ายลม | แรงดันลมปกติ [MPa] | 0.4 - 0.6 (ค่าที่แนะนำ: 0.5 MPa) *8 | ||
| อัตราการไหลที่ต้องการ [ลิตร/นาที] | 45 | |||
| ขนาดเครื่องจักร | ความสูง [มม. (นิ้ว)] | 2,633 (103.7) | ||
| พื้นที่ติดตั้งที่ต้องการ (เมื่อเปิดประตูชุดควบคุม) [มม. (นิ้ว)]*11 | 2,410 x 2,233 [3,071] (94.9 x 87.9 [120.9]) | |||
| น้ำหนัก | 3,350 (7,385) | |||
| ความแม่นยำ*9 | ความแม่นยำของการกำหนดตำแหน่งแกนแบบสองทิศทาง (ISO230-2:1988) [มม. (นิ้ว)] | 0.006 - 0.020 (0.00024 - 0.00079) | ||
| ความสามารถในการทำซ้ำของการกำหนดตำแหน่งแกนแบบสองทิศทาง (ISO230-2:2014) [มม. (นิ้ว)] | น้อยกว่า 0.004 (0.00016) | |||
| ประตูด้านหน้า | 2 ประตู | |||
| อุปกรณ์มาตรฐาน | คู่มือการใช้งาน (DVD 1 ชุด), สลักเกลียวปรับระดับ (4 ชิ้น), แผ่นปรับระดับ (4 ชิ้น) | |||
- *1 จำเป็นต้องเปลี่ยนการตั้งค่าพารามิเตอร์ (เวลาในการเคลื่อนที่ของโต๊ะเปลี่ยนไป)
- *2 ค่าเมื่อใช้โหมดความแม่นยำสูง B
- *3 ข้อมูลจำเพาะของ Brother ใช้กับพูลสตัดสำหรับ CTS
- *4 ความยาวเครื่องมือสูงสุด เส้นผ่านศูนย์กลางสูงสุด และน้ำหนักสูงสุดจะถูกจำกัดขึ้นอยู่กับความเร็วรอบสปินเดิลที่ใช้งาน การกำหนดค่า จุดศูนย์ถ่วง ฯลฯ ตัวเลขที่แสดงในที่นี้มีไว้เพื่อการอ้างอิงเท่านั้น โปรดติดต่อตัวแทนจำหน่ายในพื้นที่ของคุณสำหรับรายละเอียดเพิ่มเติม
- *5 จำเป็นต้องเปลี่ยนการตั้งค่าพารามิเตอร์ (เวลาในการทำอินเด็กซ์เครื่องมือมีการเปลี่ยนแปลง)
- *6 วัดตามมาตรฐาน JIS B6336-9 และ MAS011-1987
- *7 เอาต์พุตมอเตอร์สปินเดิลจะแตกต่างกันไปขึ้นอยู่กับความเร็วรอบสปินเดิล
- *8 แรงดันลมปกติจะแตกต่างกันไปขึ้นอยู่กับข้อมูลจำเพาะของเครื่องจักร รายละเอียดโปรแกรมการตัดเฉือน หรือการใช้อุปกรณ์ต่อพ่วง ตั้งค่าแรงดันให้สูงกว่าค่าที่แนะนำ
- *9 วัดตามมาตรฐาน ISO และมาตรฐานของ Brother โปรดติดต่อตัวแทนจำหน่ายในพื้นที่ของคุณสำหรับรายละเอียดเพิ่มเติม
- *10 เครื่องจักรจำเป็นต้องติดตั้งอุปกรณ์ตรวจจับการเคลื่อนย้ายขึ้นอยู่กับปลายทาง เครื่องจักรที่ติดตั้งอุปกรณ์ตรวจจับการเคลื่อนย้ายจะมี "RD" ต่อท้ายชื่อรุ่น
- *11 ขนาดไม่รวมถังน้ำหล่อเย็น
- *12 ข้อมูลจำเพาะ 16,000 min-1 จะถูกยกเลิกการผลิตตั้งแต่เดือนมิถุนายน 2026
| รายการ | W1000Xd2 | W1000Xd2-5AX | |
|---|---|---|---|
| รุ่น CNC | CNC-D00 | CNC-D00v (DB) | |
| แกนควบคุม | 5 แกน (X, Y, Z, แกนเพิ่มเติม 2 แกน) | ||
| แกนควบคุมพร้อมกัน | การกำหนดตำแหน่ง | 5 แกน (X, Y, Z, แกนเพิ่มเติม 2 แกน) | |
| การอินเตอร์โพเลต | เชิงเส้น: 4 แกน (X, Y, Z, แกนเพิ่มเติม 1 แกน) แนววงกลม: 2 แกน เกลียว/กรวย: 3 แกน (X, Y, Z) |
เชิงเส้น: 5 แกน (X, Y, Z, 2 แกนเพิ่มเติม) แนววงกลม: 2 แกน เกลียว/กรวย: 4 แกน (แกนเชิงเส้น 3 แกน + แกนเพิ่มเติม 1 แกน, แกนเชิงเส้น 2 แกน + แกนเพิ่มเติม 2 แกน) |
|
| ค่าการเพิ่มของค่าป้อนข้อมูลต่ำสุด | 0.001 มม., 0.0001 นิ้ว, 0.001 องศา 0.0001 มม., 0.00001 นิ้ว, 0.0001 องศา (เป็นทางเลือก) |
0.0001 มม., 0.00001 นิ้ว, 0.0001 องศา | |
| ขนาดที่ตั้งโปรแกรมได้สูงสุด | ±999999.999 มม., ±99999.9999 นิ้ว ±999999.9999 มม., ±99999.99999 นิ้ว (เป็นทางเลือก) |
±999999.9999 มม., ±99999.99999 นิ้ว | |
| หน้าจอแสดงผล | หน้าจอสัมผัส LCD สี ขนาด 15 นิ้ว | ||
| ความจุหน่วยความจำ | 500 Mbytes, 3 Gbytes (เป็นทางเลือก) (ความจุรวมของโปรแกรมและคลังข้อมูล) |
3 Gbytes (ความจุรวมของโปรแกรมและคลังข้อมูล) |
|
| การสื่อสารภายนอก | อินเทอร์เฟซหน่วยความจำ USB, Ethernet, RS232C (เป็นทางเลือก) | ||
| จำนวนโปรแกรมที่ลงทะเบียนได้ | 4,000 (ความจุรวมของโปรแกรมและคลังข้อมูล) | ||
| รูปแบบโปรแกรม | ภาษา NC, การสนทนา (เปลี่ยนโดยพารามิเตอร์) สามารถแปลงจากโปรแกรมสนทนาเป็นโปรแกรมภาษา NC ได้ |
ภาษา NC * ไม่มีภาษาแบบสนทนา |
|
- * "แกนควบคุม" และ "แกนควบคุมพร้อมกัน" ระบุจำนวนแกนสูงสุด ซึ่งจะแตกต่างกันไปขึ้นอยู่กับประเทศปลายทางและข้อมูลจำเพาะของเครื่องจักร
- * Ethernet เป็นเครื่องหมายการค้าจดทะเบียนของ Xerox Corporation ในสหรัฐอเมริกา
| การทำงาน | เดินเครื่องทดสอบ การล็อกเครื่องจักร การรีสตาร์ทโปรแกรม การโอเวอร์ไรด์อัตราการเคลื่อนที่เร็ว การโอเวอร์ไรด์การป้อนตัด การแก้ไขพื้นหลัง ภาพหน้าจอ ระดับการทำงาน ปุ่มสัญญาณอินพุตภายนอก ปุ่มลัด < เป็นทางเลือก > |
|
|---|---|---|
| การเขียนโปรแกรม | สัมบูรณ์ / สัมพัทธ์ นิ้ว / เมตริก การตั้งค่าระบบพิกัด มุม C / มุม R การแปลงการหมุน การต๊าปแบบซิงโครไนซ์ โปรแกรมย่อย การแสดงผลกราฟิก |
|
| การวัด | การวัดชิ้นงานอัตโนมัติ *1 การวัดความยาวเครื่องมือ |
|
| ความเร็วสูงและความแม่นยำสูง | การปรับตั้งพารามิเตอร์การแมชชีนนิ่ง โหมดความแม่นยำสูง AIII โหมดความแม่นยำสูง BI (อ่านล่วงหน้า 160 บล็อก) การชดเชยแบ็คแลช ระบบควบคุมจุดศูนย์กลางปลายเครื่องมือ *3 *4 (อ่านล่วงหน้า 1,000 บล็อก) < เป็นทางเลือก > |
|
| การตรวจสอบ | การตรวจสอบโหลดการแมชชีนนิ่ง การตรวจสอบ ATC การทำนายการโอเวอร์โหลด การแสดงรูปคลื่น / การส่งออกรูปคลื่นไปยังการ์ดหน่วยความจำ การชดเชยการบิดตัวจากความร้อนอัตโนมัติ (แกน X, Y และ Z) การแสดงผลประสิทธิภาพการผลิต อายุการใช้งานเครื่องมือ / เครื่องมือสำรอง ฟังก์ชันการตรวจจับเศษชิ้นงานติดค้าง |
|
| การบำรุงรักษา | ฟังก์ชันการดึงต๊าปกลับ บันทึกสถานะ บันทึกการเตือน บันทึกการทำงาน ประกาศการบำรุงรักษา การวัดความต้านทานฉนวนมอเตอร์ ตัวกรองสำหรับล้างเครื่องมือพร้อมระบบตรวจจับการอุดตันของตัวกรอง เอ็นโค้ดเดอร์แบบไม่ใช้แบตเตอรี่ การทดสอบโหลดเบรก |
|
| อัตโนมัติ / เครือข่าย | รีโมทคอมพิวเตอร์ OPC UA การแจ้งเตือนอัตโนมัติ PLC ในตัว (LD/ST/FBD) < เป็นทางเลือก > |
|
| การประหยัดพลังงาน | ปิดเครื่องอัตโนมัติ โหมดสแตนด์บาย ปิดน้ำหล่อเย็นอัตโนมัติ ปิดไฟส่องสว่างการทำงานอัตโนมัติ หน่วงเวลาปิดระบบฉีดล้างเศษชิ้นงาน การทำงานแบบประหยัดพลังงานของระบบฉีดล้างเศษชิ้นงาน โหมดประหยัดพลังงาน |
|
| แอปพลิเคชันสนับสนุน | ปรับพารามิเตอร์เครื่องจักร เครื่องมือ ATC อายุการใช้งานเครื่องมือ การแสดงรูปคลื่น ประสิทธิภาพการผลิต การประหยัดพลังงาน/ การใช้พลังงานไฟฟ้า การสนับสนุนการกู้คืนระบบ การตรวจสอบ PLC การสนับสนุนการแมชชีนนิ่งโดยไม่ต้องอุ่นเครื่อง แผงควบคุมซอฟต์แวร์ |
|
| อุปกรณ์เสริม | โปรแกรมดูไฟล์ สมุดบันทึก เครื่องคิดเลข ลงทะเบียนทางลัด ปิดจอแสดงผล |
|
| ฟังก์ชันภาษา NC | การเขียนโปรแกรมเมนู ระบบพิกัดเฉพาะที่ ระบบพิกัดชิ้นงานแบบขยาย การกำหนดตำแหน่งทางเดียว การป้อนเวลาผกผัน การป้อนข้อมูลที่ตั้งโปรแกรมได้ การชดเชยความยาวเครื่องมือ การชดเชยหัวกัด การปรับขนาด ภาพสะท้อน การเรียกโปรแกรมย่อยภายนอก มาโคร การทำงานของเทป / การทำงานของการโหลด FTP ฟังก์ชันการข้ามหลายรายการ < เป็นทางเลือก > |
|
| ฟังก์ชันที่จำกัดเฉพาะภาษาแบบสนทนา *6 | โปรแกรมการทำงาน โปรแกรมกำหนดการ การเลือกเครื่องมืออัตโนมัติ การตั้งค่าเงื่อนไขการตัดอัตโนมัติ การตั้งค่าการชดเชยความยาวเครื่องมืออัตโนมัติ การตั้งค่าการชดเชยคัตเตอร์อัตโนมัติ การคำนวณอินพุตตัวเลขที่ไม่รู้จักอัตโนมัติ การควบคุมลำดับการแมชชีนนิ่ง |
|
- *1 สำหรับเครื่องมือวัด โปรดเลือกทัชโพรบที่เป็นเป็นทางเลือก หรือจัดเตรียมมาเอง
- *2 เมื่อใช้คำสั่งระดับซับไมครอน การเปลี่ยนไปใช้โปรแกรมภาษาแบบสนทนาจะถูกปิดใช้งาน
- *3 มีข้อจำกัดเกี่ยวกับการกำหนดค่าแกน
- *4 มีเฉพาะในรุ่น W1000Xd2-5AX เท่านั้น
- *5 เป็นมาตรฐานในรุ่น W1000Xd2-5AX
- *6 ไม่มีภาษาแบบสนทนาในรุ่น W1000Xd2-5AX

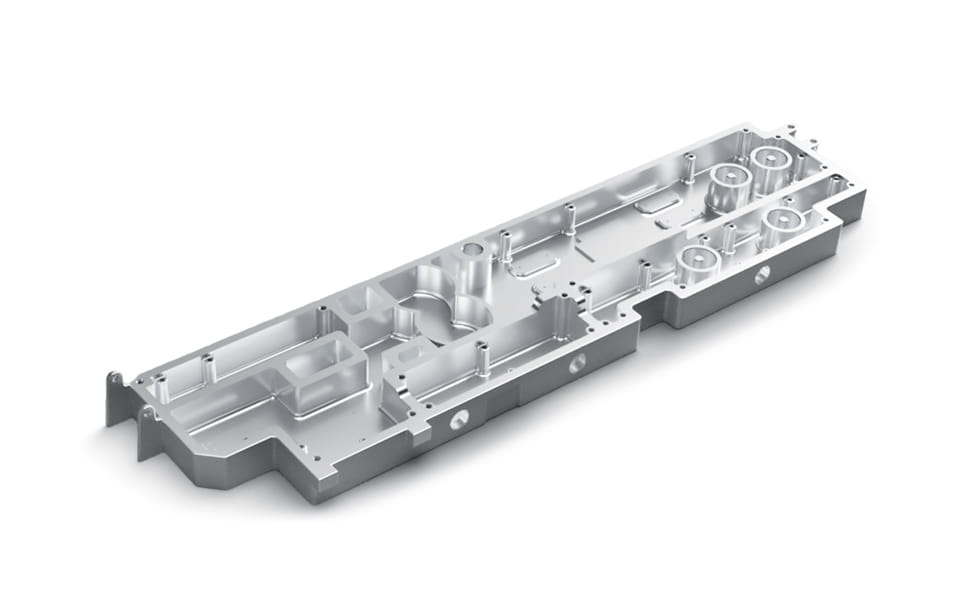

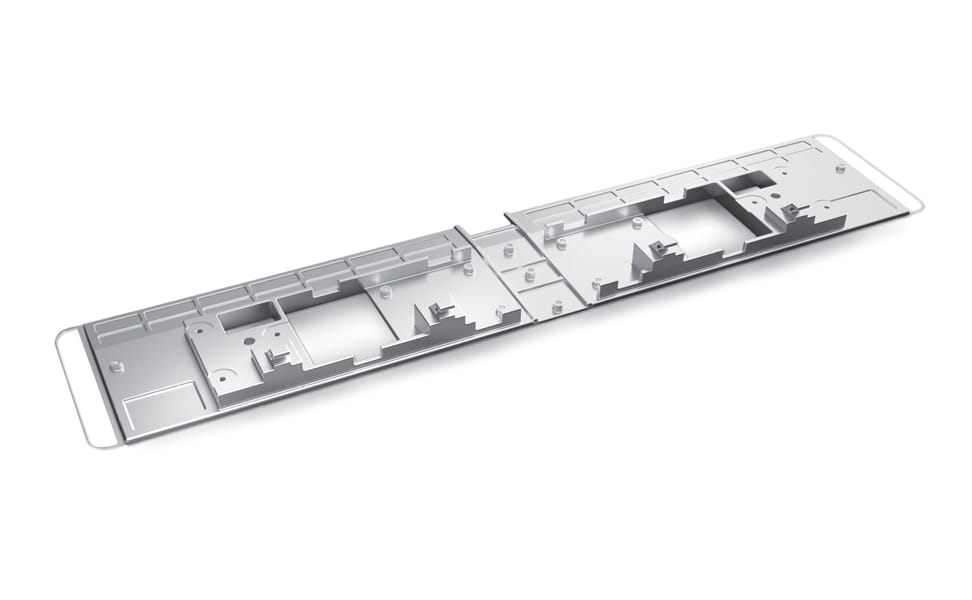

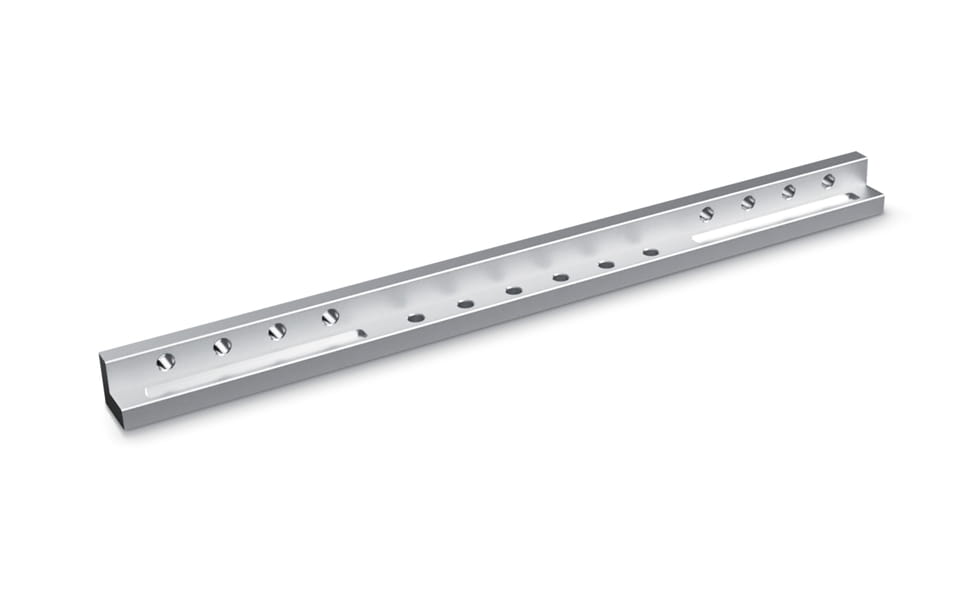

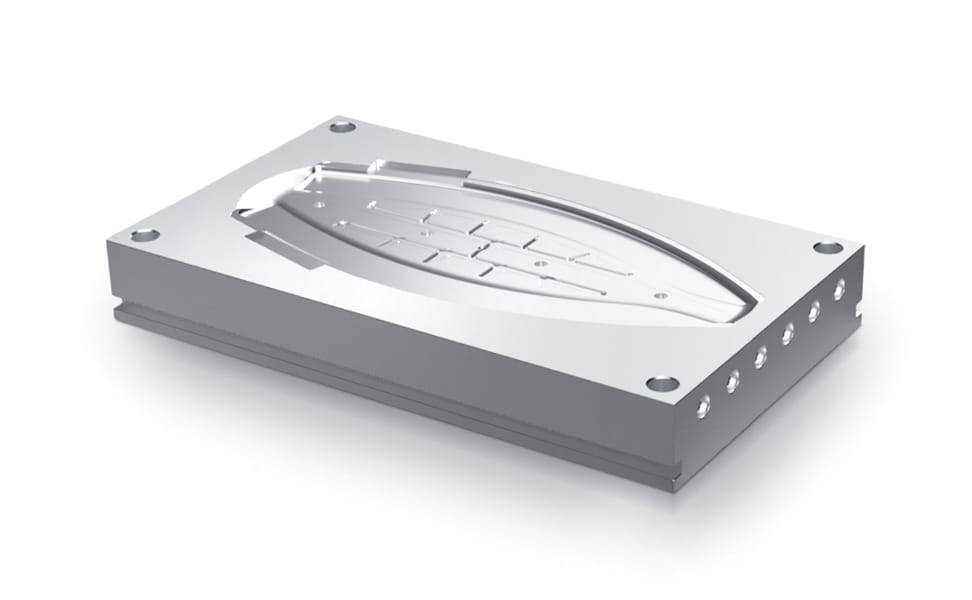

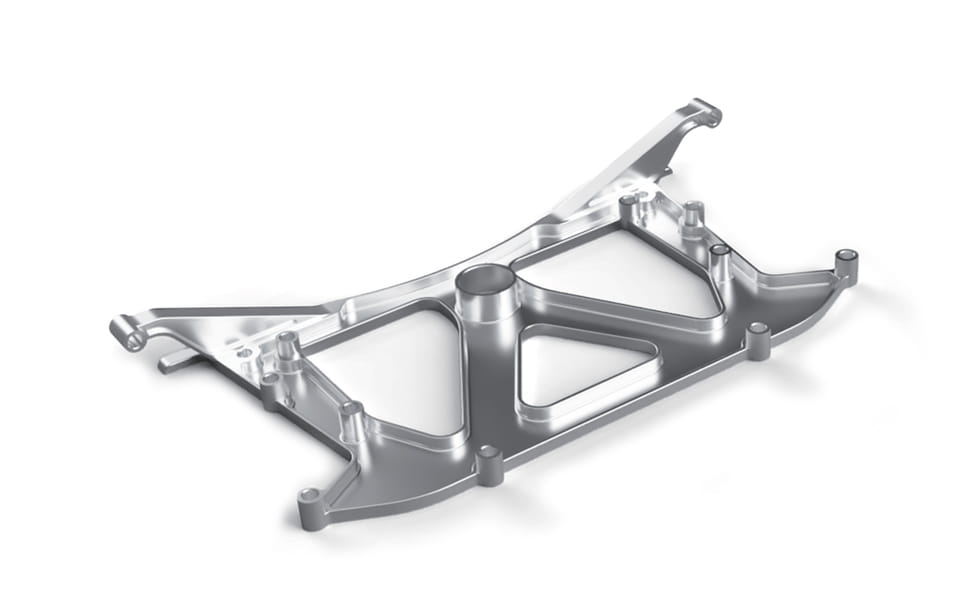

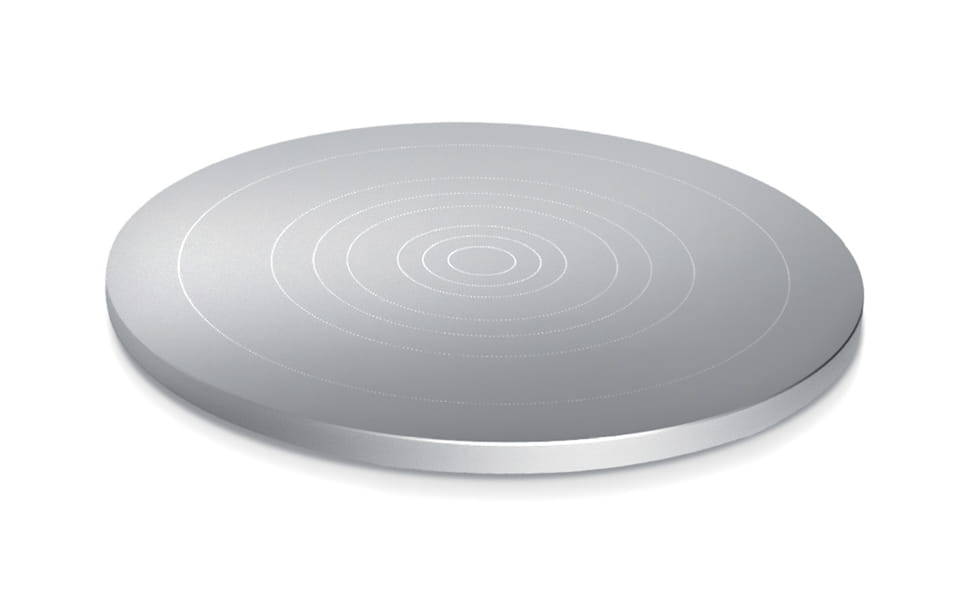

ตัวอย่าง
