SPEEDIO W1000Xd1
เครื่องแมชชีนนิ่งเซ็นเตอร์ขนาดกะทัดรัดระยะเคลื่อนที่กว้าง
- ช่วงการเคลื่อนที่ [มม. (นิ้ว)]: X: 1000 (39.4) Y: 500 (19.7) Z: 300 (11.8)
- ความเร็วรอบสปินเดิลสูงสุด (min-1): 12,000/ (เป็นทางเลือก) 16,000/ (เป็นทางเลือก) รุ่นแรงบิดสูง 10,000
- ความจุในการเก็บเครื่องมือ (ชิ้น): 14/ 21
[เครื่องแมชชีนนิ่งเซ็นเตอร์ขนาดกะทัดรัดแนวตั้ง BT30]
รุ่นกว้างที่มีพื้นที่การแมชชีนนิ่งใหญ่ที่สุด
ในบรรดาเครื่องจักร BT30
รองรับการแมชชีนนิ่งชิ้นงานหลายชิ้นและชิ้นงานขนาดใหญ่
ข้อมูล
ภาพรวม
สามารถใช้งานได้อย่างเข้าใจง่ายด้วยแอปพลิเคชันสนับสนุนใหม่และหน้าจอสัมผัสแนวตั้ง
ฟังก์ชันที่เกี่ยวข้องจะถูกจัดกลุ่มตามวัตถุประสงค์ เช่น การตั้งค่าและการแมชชีนนิ่ง ซึ่งนำไปสู่การทำงานที่มีประสิทธิภาพ
สถานะการผลิตและการทำงานจะแสดงเป็นภาพ ทำให้เข้าใจได้รวดเร็วยิ่งขึ้น
คอนโทรลเลอร์ NC ใหม่ช่วยปรับปรุงประสิทธิภาพการทำงานให้ดียิ่งขึ้นเพื่อมุ่งสู่ผลิตภาพที่สูงขึ้น
สร้างหน้าจอหลักใหม่ที่ทำหน้าที่เป็นจุดเริ่มต้นของการทำงานทั้งหมด
ข้อมูลที่เป็นประโยชน์ เช่น ตัวนับชิ้นงานและอายุการใช้งานของเครื่องมือจะแสดงขึ้นในระหว่างการผลิตจำนวนมาก หน้าจอแอปพลิเคชันสนับสนุนใหม่หรือหน้าจอแบบเดิมจะถูกเปิดจากที่นี่
พื้นที่การแมชชีนนิ่งที่กว้างขวางสามารถรองรับความต้องการหน้างานที่เปลี่ยนแปลงอยู่ตลอดเวลา เช่น การแมชชีนนิ่งชิ้นงานขนาดใหญ่ การแมชชีนนิ่งชิ้นส่วนขนาดเล็กหลายชิ้นเป็นเวลานาน การผลิตแบบหลากหลายรุ่นจำนวนน้อยโดยวางจิ๊กต่างๆ ไว้ข้างกัน ซึ่งช่วยเพิ่มความยืดหยุ่นทั่วทั้งโรงงาน
ช่วงการเคลื่อนที่ของแกน X/Y ที่กว้างขวางและความสามารถในการรับน้ำหนักที่เพียงพอช่วยให้สามารถแมชชีนนิ่งชิ้นงานขนาดใหญ่และติดตั้งจิ๊กขนาดใหญ่ได้ ซึ่งไม่มีในเครื่องจักร #30 แบบเดิม
ช่วงการเคลื่อนที่: X1,000 Y500
ขนาดพื้นที่ทำงาน: X1,100 Y500
ความสามารถในการรับน้ำหนักสูงสุด: 400 กก.
ความเร็วสูง ความเร่งสูง และการตอบสนองสูงเป็นเป้าหมายของการพัฒนาแบบผสานเครื่องจักรและคอนโทรลเลอร์เข้าด้วยกัน และการเคลื่อนไหวและเวลาที่สูญเปล่าได้ถูกกำจัดออกไปอย่างสิ้นเชิงเพื่อขับเคลื่อนประสิทธิภาพของเครื่องจักรให้ถึงขีดสุดและบรรลุผลิตภาพสูง
ผลิตภาพได้รับการปรับปรุงให้ดียิ่งขึ้นด้วยการควบคุมการทำงานอย่างเหมาะสมด้วยคอนโทรลเลอร์ CNC-D00 ใหม่ และการใช้มอเตอร์ที่มีความเฉื่อยต่ำ
ปรับปรุงขึ้น
3% หรือมากกว่า (เมื่อเทียบกับรุ่นก่อนหน้า)
เวลาในการเปลี่ยนเครื่องมือลดลงด้วยการเพิ่มความเร็วในการเริ่ม/หยุดสปินเดิล การขึ้น/ลงของแกน Z และการทำงานของแม็กกาซีน
รุ่นก่อนหน้า → W1000Xd1
Chip - Chip: 1.4 วินาที → 1.2 วินาที
รุ่นก่อนหน้า → W1000Xd1
Tool - Tool: 0.8 วินาที → 0.6 วินาที
ความแข็งแกร่งสูงจากการออกแบบพิเศษและการใช้มอเตอร์สปินเดิลแรงบิดสูงทำให้การแมชชีนนิ่งมีเสถียรภาพในขณะที่แสดงให้เห็นถึงความสามารถในการแมชชีนนิ่งสูง
เพิ่มน้ำหนักของเครื่องมือที่สามารถติดตั้งได้
เมื่อรวมกับช่วงการเคลื่อนที่ที่กว้างขวาง (X 1,000 มม., Y 500 มม.) เครื่องจักรจึงเหมาะสำหรับการใช้งานที่หลากหลายมากกว่าที่เคย
*จำเป็นต้องเปลี่ยนการตั้งค่าพารามิเตอร์ (เวลาในการทำอินเด็กซ์เครื่องมือมีการเปลี่ยนแปลง)
เครื่องจักรนี้รองรับ CTS แรงดันสูง 7 MPa นอกเหนือจาก CTS 1.5 MPa แสดงความสามารถในการเจาะความเร็วสูงหรือการเจาะแบบคายเศษ
* CTS: ระบบน้ำหล่อเย็นผ่านสปินเดิล
มอเตอร์สปินเดิลที่มีแรงบิดสูงในช่วงความเร็วปานกลางและสูงถูกนำมาใช้เพื่อให้บรรลุการแมชชีนนิ่งความเร็วสูงและการแมชชีนนิ่งประสิทธิภาพสูง เครื่องจักรที่มีข้อมูลจำเพาะแรงบิดสูง (เป็นทางเลือก) ช่วยปรับปรุงแรงบิดในช่วงความเร็วต่ำได้อย่างมาก และแสดงความสามารถในการแมชชีนนิ่งงานหนักสำหรับเหล็กกล้า
ข้อมูลจำเพาะแรงบิดสูง (เป็นทางเลือก)
แรงบิดสูงสุด: 92 Nm
เอาต์พุตสูงสุด: 26.2 kW
ข้อมูลจำเพาะมาตรฐาน
แรงบิดสูงสุด: 40 Nm
เอาต์พุตสูงสุด: 18.9 kW
ชิ้นส่วนหลัก เช่น ฐาน คอลัมน์ และโต๊ะ ได้รับการออกแบบมาเป็นพิเศษผ่านการวิเคราะห์ CAE เพื่อให้มีความแข็งแกร่งสูง
ข้อมูลจำเพาะ
ข้อมูลจำเพาะของผลิตภัณฑ์
W1000Xd1
ความเร็วรอบสปินเดิลสูงสุด [min⁻¹]
10,000/ (เป็นทางเลือก) 16,000/ (เป็นทางเลือก) รุ่นแรงบิดสูง 10,000
ช่วงการเคลื่อนที่ [มม. (นิ้ว)]
X: 1000 (39.4) Y: 500 (19.7) Z: 300 (11.8)
ความจุในการเก็บเครื่องมือ [ชิ้น]
14/ 21
อัตราการเคลื่อนที่เร็ว (แกน X, Y, Z) [ม./นาที (นิ้ว/นาที)]
50 x 50 x 56 (1,969 x 1,969 x 2,205)
พื้นที่ติดตั้งที่ต้องการ [มม. (นิ้ว)]
2,410 x 2,443 [3,072] (94.9 x 96.2 [121.0])
สปินเดิลหน้าสัมผัสคู่ BT (BIG-PLUS)
เป็นทางเลือก
ระบบน้ำหล่อเย็นผ่านสปินเดิล (CTS)
เป็นทางเลือก
| รายการ | W1000Xd1 / W1000Xd1 RD*9 | ||
|---|---|---|---|
| ชุด CNC | CNC-D00 | ||
| ช่วงการเคลื่อนที่ | แกน X [มม. (นิ้ว)] | 1,000 (39.4) | |
| แกน Y [มม. (นิ้ว)] | 500 (19.7) | ||
| แกน Z [มม. (นิ้ว)] | 300 (11.8) | ||
| ระยะห่างระหว่างพื้นผิวโต๊ะถึงปลายสปินเดิล [มม. (นิ้ว)] | 180～480 (7.1～18.9) | ||
| โต๊ะ | ขนาดพื้นที่ทำงาน [มม. (นิ้ว)] | 1,100 x 500 (43.3 x 19.7) | |
| ความสามารถในการรับน้ำหนักสูงสุด (โหลดสม่ำเสมอ) [กก. (ปอนด์)] | 300[400] (661.3[881.8])*1 | ||
| สปินเดิล | ความเร็วรอบสปินเดิล [min-1] | ข้อมูลจำเพาะ 10,000 min-1: 1 - 10,000 ข้อมูลจำเพาะรุ่นแรงบิดสูง 10,000 min-1 (เป็นทางเลือก): 1 - 10,000 ข้อมูลจำเพาะ 16,000 min-1 (เป็นทางเลือก): 1 - 16,000 |
|
| ความเร็วระหว่างการต๊าปเกลียว [min-1] | สูงสุด 6,000 | ||
| รูเทเปอร์ | เทเปอร์ 7/24 No.30 | ||
| ระบบสัมผัสคู่ BT (BIG-PLUS) | เป็นทางเลือก | ||
| ระบบน้ำหล่อเย็นผ่านสปินเดิล (CTS) | 1.5 / 7.0 MPa (เป็นทางเลือก) | ||
| อัตราป้อน | อัตราการเคลื่อนที่เร็ว (พื้นที่ XYZ) [ม./นาที (นิ้ว/นาที)] | 50 x 50 x 56 (1,969 x 1,969 x 2,205) | |
| อัตราการป้อนตัด [มม./นาที (นิ้ว/นาที)] | X, Y, Z: 1 - 30,000 (0.04 - 1,181)*2 | ||
| ชุด ATC | ประเภทก้านเครื่องมือ | MAS-BT30 | |
| ประเภทพูลสตัด*3 | MAS-P30T-2 | ||
| ความจุในการเก็บเครื่องมือ [ชิ้น] | 14/21 | ||
| ความยาวเครื่องมือสูงสุด [มม. (นิ้ว)] | 250 (9.8) | ||
| เส้นผ่านศูนย์กลางเครื่องมือสูงสุด [มม. (นิ้ว)] | ⌀110 (4.3) | ||
| น้ำหนักเครื่องมือสูงสุด [กก. (ปอนด์)]*4 | 3.0(6.6) [4.0(8.8)] (น้ำหนักเครื่องมือรวม: 25(55.1) สำหรับ 14 เครื่องมือ, 35(77.2) สำหรับ 21 เครื่องมือ) | ||
| วิธีการเลือกเครื่องมือ | วิธีสุ่มแบบทางลัด | ||
| เวลาในการเปลี่ยนเครื่องมือ*6 | Tool To Tool: 0.6 วินาที Chip To Chip: 1.2 วินาที |
||
| มอเตอร์ไฟฟ้า | มอเตอร์สปินเดิลหลัก (10 นาที/ต่อเนื่อง) [kW]*7 | ข้อมูลจำเพาะ 10,000 min-1: 10.1/7.0 ข้อมูลจำเพาะรุ่นแรงบิดสูง 10,000 min-1 (เป็นทางเลือก): 12.8/9.2 ข้อมูลจำเพาะ 16,000 min-1 (เป็นทางเลือก): 7.4/5.1 |
|
| มอเตอร์ป้อนแกน [kW] | X,Y: 1.0 Z: 2.0 | ||
| แหล่งจ่ายไฟ | ระบบจ่ายไฟ | AC 200 ถึง 230 V±10%, 3 เฟส, 50/60Hz±2% | |
| ความจุไฟฟ้า (ต่อเนื่อง) [kVA] | ข้อมูลจำเพาะ 10,000 min-1: 9.5 ข้อมูลจำเพาะรุ่นแรงบิดสูง 10,000 min-1 (เป็นทางเลือก): 10.4 ข้อมูลจำเพาะ 16,000 min-1 (เป็นทางเลือก): 9.5 |
||
| การจ่ายลม | แรงดันลมปกติ [MPa] | 0.4 - 0.6 (ค่าที่แนะนำ: 0.5 MPa)*8 | |
| อัตราการไหลที่ต้องการ [ลิตร/นาที] | 45 | ||
| ขนาดเครื่องจักร | ความสูง [มม. (นิ้ว)] | 2,553 (100.5) | |
| พื้นที่ติดตั้งที่ต้องการ (เมื่อเปิดประตูชุดควบคุม) [มม. (นิ้ว)] | 2,410 x 2,443[3,072] (94.9 x 96.2[121.0]) | ||
| น้ำหนัก (รวมชุดควบคุม, ฝาครอบเครื่องจักร) [กก. (ปอนด์)] | 3,350 (7,386) | ||
| ความแม่นยำ*9 | ความแม่นยำของการกำหนดตำแหน่งแกนแบบสองทิศทาง (ISO230-2:1988) [มม. (นิ้ว)] | 0.006 - 0.020 (0.00024 - 0.00079) | |
| ความสามารถในการทำซ้ำของการกำหนดตำแหน่งแกนแบบสองทิศทาง (ISO230-2:2014) [มม. (นิ้ว)] | น้อยกว่า 0.004 (0.00016) | ||
- *1 ต้องปรับความเร่งสำหรับแกน X และ Y
- *2 เมื่อใช้โหมดความแม่นยำสูง B
- *3 ข้อมูลจำเพาะของ Brother ใช้กับพูลสตัดสำหรับ CTS
- *4 น้ำหนักเครื่องมือจริงจะแตกต่างกันไปขึ้นอยู่กับการกำหนดค่าและจุดศูนย์ถ่วง ตัวเลขที่แสดงในที่นี้ใช้สำหรับการอ้างอิงเท่านั้น
- *5 ต้องเปลี่ยนการตั้งค่าพารามิเตอร์ (เวลาในการอินเด็กซ์แม็กกาซีนเครื่องมือจะเปลี่ยนไป)
- *6 วัดตามมาตรฐาน JIS B6336-9 และ MAS011-1987
- *7 เอาต์พุตมอเตอร์สปินเดิลจะแตกต่างกันไปขึ้นอยู่กับความเร็วรอบสปินเดิล
- *8 แรงดันลมปกติจะแตกต่างกันไปขึ้นอยู่กับข้อมูลจำเพาะของเครื่องจักร รายละเอียดโปรแกรมการตัดเฉือน หรือการใช้อุปกรณ์ต่อพ่วง ตั้งค่าแรงดันให้สูงกว่าค่าที่แนะนำ
- *9 วัดตามมาตรฐาน ISO และมาตรฐานของ Brother โปรดติดต่อตัวแทนจำหน่ายในพื้นที่ของคุณสำหรับรายละเอียดเพิ่มเติม
- *10 เครื่องจักรจำเป็นต้องติดตั้งอุปกรณ์ตรวจจับการเคลื่อนย้ายขึ้นอยู่กับปลายทาง เครื่องจักรที่ติดตั้งอุปกรณ์ตรวจจับการเคลื่อนย้ายจะมี "RD" ต่อท้ายชื่อรุ่น
| รุ่น CNC | CNC-D00 | |
|---|---|---|
| แกนควบคุม | 5 แกน (X, Y, Z, แกนเพิ่มเติม 2 แกน) | |
| แกนควบคุมพร้อมกัน | การกำหนดตำแหน่ง | 5 แกน (X, Y, Z, A, B) |
| การอินเตอร์โพเลต |
|
|
| ค่าการเพิ่มของค่าป้อนข้อมูลต่ำสุด | 0.001 มม., 0.0001 นิ้ว, 0.001 องศา | |
| ขนาดที่ตั้งโปรแกรมได้สูงสุด | 9999.999 มม., 999.9999 นิ้ว | |
| หน้าจอแสดงผล | หน้าจอสัมผัส LCD สี ขนาด 15 นิ้ว | |
| ความจุหน่วยความจำ | 500 Mbytes (ความจุรวมของโปรแกรมและคลังข้อมูล) | |
| การสื่อสารภายนอก | อินเทอร์เฟซ USB, Ethernet, RS232C (เป็นทางเลือก) | |
| จำนวนโปรแกรมที่ลงทะเบียนได้ | 4,000 (ความจุรวมของโปรแกรมและคลังข้อมูล) | |
| รูปแบบโปรแกรม | ภาษา NC, การสนทนา (เปลี่ยนโดยพารามิเตอร์), สามารถแปลงจากโปรแกรมการสนทนาเป็นโปรแกรมภาษา NC ได้ |
|
| ฟังก์ชัน NC มาตรฐาน |
|
|
| ฟังก์ชัน NC เสริม |
|
|
- *1 ผู้ใช้จำเป็นต้องเตรียมเครื่องมือวัดเอง
- *2 เมื่อใช้คำสั่งระดับซับไมครอน จะไม่สามารถเปลี่ยนเป็นโปรแกรมการสนทนาได้
- * "แกนควบคุม" และ "แกนควบคุมพร้อมกัน" ระบุจำนวนแกนสูงสุด สิ่งเหล่านี้จะแตกต่างกันไปขึ้นอยู่กับปลายทางหรือข้อมูลจำเพาะ
- * Ethernet เป็นเครื่องหมายการค้าหรือเครื่องหมายการค้าจดทะเบียนของ XEROX ในสหรัฐอเมริกา
- * ฟังก์ชันที่ระบุภายใต้ (NC) และ (การสนทนา) จะมีให้ใช้งานสำหรับโปรแกรม NC และโปรแกรมการสนทนาตามลำดับเท่านั้น
สำหรับอุปกรณ์เสริม โปรดติดต่อเรา
| การทำงาน | เดินเครื่องทดสอบ การล็อกเครื่องจักร การรีสตาร์ทโปรแกรม การโอเวอร์ไรด์อัตราการเคลื่อนที่เร็ว การโอเวอร์ไรด์การป้อนตัด การแก้ไขพื้นหลัง ภาพหน้าจอ ระดับการทำงาน ปุ่มสัญญาณอินพุตภายนอก ปุ่มลัด < เป็นทางเลือก > |
|
|---|---|---|
| การเขียนโปรแกรม | สัมบูรณ์ / สัมพัทธ์ นิ้ว / เมตริก การตั้งค่าระบบพิกัด มุม C / มุม R การแปลงการหมุน การต๊าปแบบซิงโครไนซ์ โปรแกรมย่อย การแสดงผลกราฟิก |
|
| การวัด | การวัดชิ้นงานอัตโนมัติ *1 การวัดความยาวเครื่องมือ |
|
| ความเร็วสูงและความแม่นยำสูง | การปรับตั้งพารามิเตอร์การแมชชีนนิ่ง โหมดความแม่นยำสูง AIII โหมดความแม่นยำสูง BI (อ่านล่วงหน้า 160 บล็อก) การชดเชยแบ็คแลช < เป็นทางเลือก > |
|
| การตรวจสอบ | การตรวจสอบโหลดการแมชชีนนิ่ง การตรวจสอบ ATC การคาดการณ์โอเวอร์โหลด การแสดงรูปคลื่น / การส่งออกรูปคลื่นไปยังการ์ดหน่วยความจำ ระบบชดเชยการขยายตัวจากความร้อน II (แกน X, Y และ Z) การแสดงประสิทธิภาพการผลิต อายุการใช้งานเครื่องมือ / เครื่องมือสำรอง |
|
| การบำรุงรักษา | ฟังก์ชันการดึงต๊าปกลับ บันทึกสถานะ บันทึกการเตือน บันทึกการทำงาน ประกาศการบำรุงรักษา การวัดความต้านทานฉนวนมอเตอร์ ตัวกรองสำหรับล้างเครื่องมือพร้อมระบบตรวจจับการอุดตันของตัวกรอง เอ็นโค้ดเดอร์แบบไม่ใช้แบตเตอรี่ การทดสอบโหลดเบรก |
|
| อัตโนมัติ / เครือข่าย | รีโมทคอมพิวเตอร์ OPC UA การแจ้งเตือนอัตโนมัติ PLC ในตัว (LD/ST/FBD) < เป็นทางเลือก > |
|
| การประหยัดพลังงาน | ปิดเครื่องอัตโนมัติ โหมดสแตนด์บาย ปิดน้ำหล่อเย็นอัตโนมัติ ปิดไฟส่องสว่างการทำงานอัตโนมัติ หน่วงเวลาปิดระบบฉีดล้างเศษชิ้นงาน |
|
| แอปพลิเคชันสนับสนุน | ปรับพารามิเตอร์เครื่องจักร เครื่องมือ ATC อายุการใช้งานเครื่องมือ การแสดงรูปคลื่น ประสิทธิภาพการผลิต การใช้พลังงานไฟฟ้า การสนับสนุนการกู้คืนระบบ การตรวจสอบ PLC |
|
| อุปกรณ์เสริม | โปรแกรมดูไฟล์ สมุดบันทึก เครื่องคิดเลข ลงทะเบียนทางลัด ปิดจอแสดงผล |
|
| ฟังก์ชันภาษา NC | การตั้งโปรแกรมเมนู ระบบพิกัดเฉพาะที่ ระบบพิกัดชิ้นงานแบบขยาย การกำหนดตำแหน่งทางเดียว การป้อนเวลาผกผัน การป้อนข้อมูลที่ตั้งโปรแกรมได้ การชดเชยความยาวเครื่องมือ การชดเชยคัตเตอร์ การปรับขนาด ภาพสะท้อน การเรียกโปรแกรมย่อยภายนอก มาโคร การทำงานในโหมดเทป ฟังก์ชันข้ามหลายจุด < เป็นทางเลือก > |
|
| ฟังก์ชันภาษาการสนทนา | โปรแกรมการทำงาน โปรแกรมกำหนดการ การเลือกเครื่องมืออัตโนมัติ การตั้งค่าเงื่อนไขการตัดอัตโนมัติ การตั้งค่าการชดเชยความยาวเครื่องมืออัตโนมัติ การตั้งค่าการชดเชยคัตเตอร์อัตโนมัติ การคำนวณอินพุตตัวเลขที่ไม่รู้จักอัตโนมัติ การควบคุมลำดับการแมชชีนนิ่ง |
|
- *1 ผู้ใช้จำเป็นต้องเตรียมเครื่องมือวัดเอง
- *2 เมื่อใช้คำสั่งระดับซับไมครอน จะไม่สามารถเปลี่ยนเป็นโปรแกรมภาษาการสนทนาได้
- *3 มีข้อจำกัดเกี่ยวกับการกำหนดค่าแกน

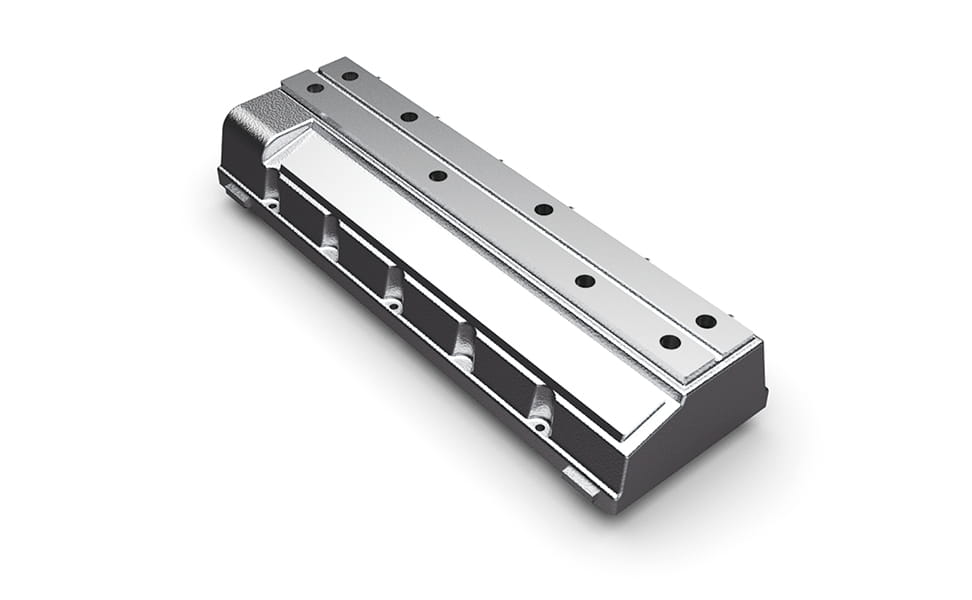

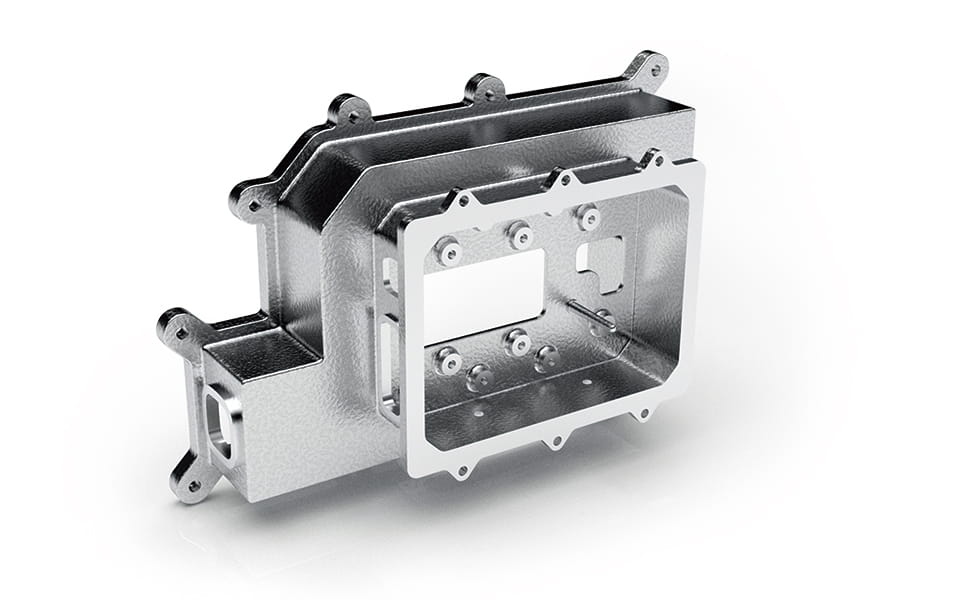

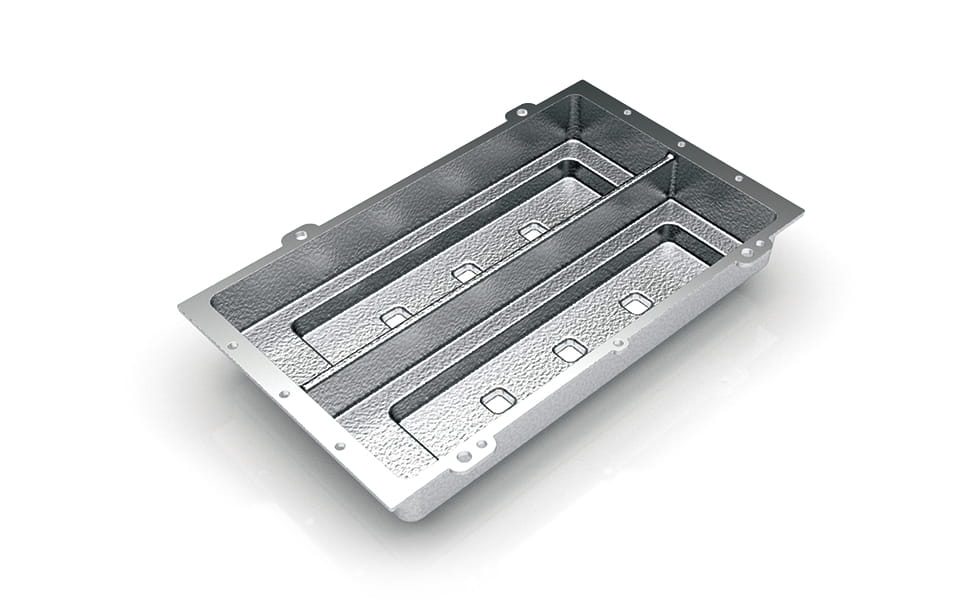

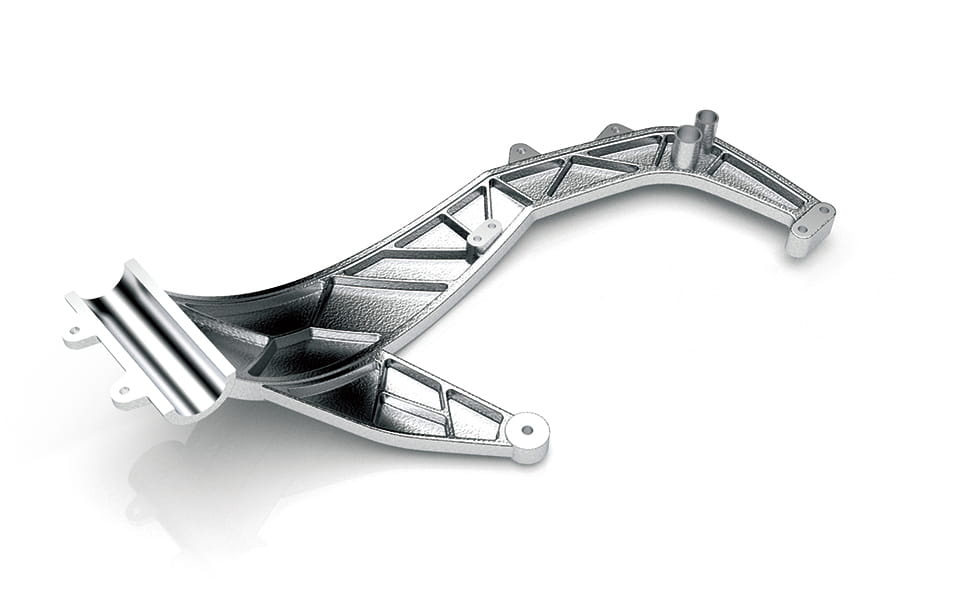

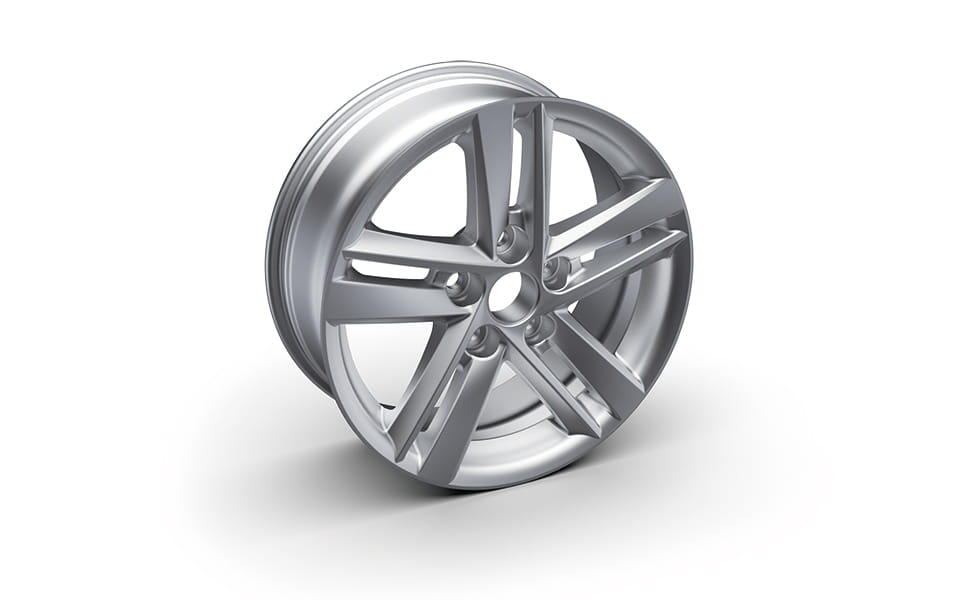

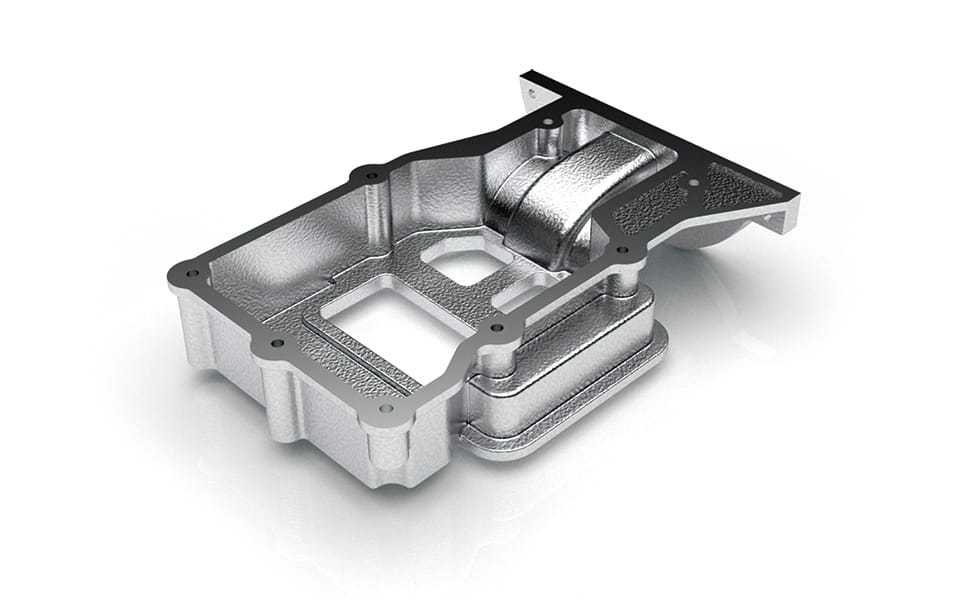

ตัวอย่าง
