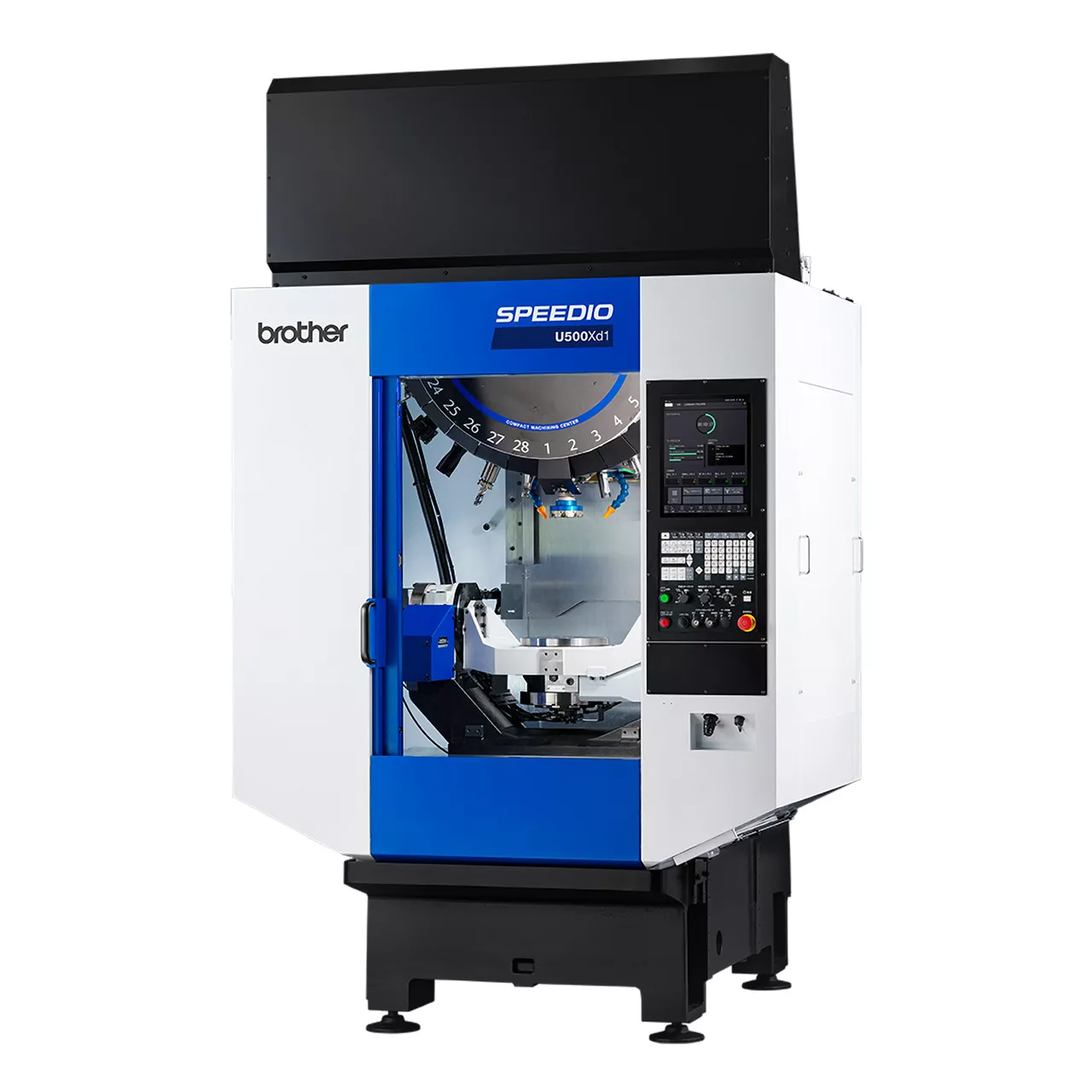

SPEEDIO U500Xd1
เครื่องแมชชีนนิ่งเซ็นเตอร์ขนาดกะทัดรัดอเนกประสงค์
- ช่วงการเคลื่อนที่ [มม. (นิ้ว)]: X: 500 (19.7) Y: 400 (15.7) Z: 300 (11.8)
- ความเร็วรอบสปินเดิลสูงสุด (min-1): 10,000/ (เป็นทางเลือก) 16,000
- ความจุในการเก็บเครื่องมือ (ชิ้น): 14/ 21/ 28
เลือกรุ่นย่อย: U500Xd1
[เครื่องแมชชีนนิ่งเซ็นเตอร์ขนาดกะทัดรัดแนวตั้ง BT30]
เครื่องแมชชีนนิ่งเซ็นเตอร์หลายหน้า
พร้อมโต๊ะหมุนแบบปรับเอียงได้ซึ่งมีพื้นที่ติดตั้งจิ๊กขนาด ø500 มม.
สามารถรองรับชิ้นงานที่ซับซ้อนได้
ข้อมูล
ภาพรวม
ใช้พื้นที่น้อยลงแม้ว่าเครื่องจักรจะมาพร้อมกับโต๊ะหมุนแบบปรับเอียงได้
ที่มีความเร็วสูงและความแม่นยำสูง พร้อมพื้นที่ติดตั้งจิ๊กที่กว้างขวาง และแม็กกาซีน 28 เครื่องมือที่พัฒนาขึ้นใหม่
การแมชชีนนิ่งแบบแคลมป์ครั้งเดียวช่วยส่งเสริมการรวมกระบวนการ
การแมชชีนนิ่งแบบแคลมป์ครั้งเดียวช่วยส่งเสริมการรวมกระบวนการ
โต๊ะหมุนแบบปรับเอียงได้
ให้พื้นที่ติดตั้งจิ๊กที่กว้างขวางขนาด ø500 x H270 เพื่อตอบสนองการแมชชีนนิ่งหลายหน้าสำหรับชิ้นงานขนาดกลาง
ความสามารถในการรับน้ำหนักสูงสุด: 100 กก.
แม็กกาซีน 28 เครื่องมือ
A newly developed compact drum type 28-tool magazine takes over fast tool change performance.
* สามารถเลือกแม็กกาซีน 14 เครื่องมือ หรือแม็กกาซีน 21 เครื่องมือได้เช่นกัน
น้ำหนักเครื่องมือสูงสุด: 4 กก.*
* จำเป็นต้องเปลี่ยนการตั้งค่าพารามิเตอร์
พื้นที่การแมชชีนนิ่งในทิศทางแกน Z/Y
มีพื้นที่ติดตั้งจิ๊ก/ชิ้นงาน/เครื่องมือที่กว้างขวางในทิศทางแกน Z (ระยะห่างระหว่างด้านบนของโต๊ะและปลายสปินเดิล: 445 มม.)
ระยะการเคลื่อนที่ของแกน Y ถูกเลื่อนจากจุดศูนย์กลางของแกนเอียงเพื่อให้แน่ใจว่ามีพื้นที่การแมชชีนนิ่งเพียงพอเมื่อแกนเอียงอยู่ที่ 90 องศา (ระยะการเคลื่อนที่ของแกน Y เมื่อแกน A อยู่ที่ 90 องศา: 270 มม.)
ระยะการเคลื่อนที่ของแกน Y ถูกเลื่อนจากจุดศูนย์กลางของแกนเอียงเพื่อให้แน่ใจว่ามีพื้นที่การแมชชีนนิ่งเพียงพอเมื่อแกนเอียงอยู่ที่ 90 องศา (ระยะการเคลื่อนที่ของแกน Y เมื่อแกน A อยู่ที่ 90 องศา: 270 มม.)
การมุ่งเน้นการเร่งความเร็วที่รวดเร็วและการตอบสนองที่ฉับไวผ่านการพัฒนาแบบผสานเครื่องจักรและคอนโทรลเลอร์เข้าด้วยกัน และการปรับแต่งการควบคุมให้เหมาะสมด้วยคอนโทรลเลอร์ “CNC-D00” รุ่นใหม่ ช่วยขับเคลื่อนประสิทธิภาพของเครื่องจักรให้ถึงขีดสุดเพื่อมอบผลิตภาพสูง
ATC แบบ Non-stop
การเปลี่ยนเครื่องมือความเร็วสูงทำได้โดยการเริ่ม/หยุดสปินเดิล การขึ้น/ลงของแกน Z และการทำงานของแม็กกาซีนที่เร็วขึ้นและได้รับการปรับให้เหมาะสมที่สุด สามารถเปลี่ยนเครื่องมือที่มีน้ำหนักสูงสุด 3 กก. ได้ในเวลาที่สั้นที่สุด นอกจากนี้ยังสามารถเปลี่ยนเครื่องมือที่มีน้ำหนักสูงสุด 4 กก. ได้โดยใช้เวลาเพิ่มขึ้นเพียงเล็กน้อย
แม็กกาซีน 28 เครื่องมือ
Chip - Chip: 1.3 วินาที
Tool - Tool: 0.7 วินาที
บรรลุโครงสร้างเครื่องจักรที่เชื่อถือได้และไว้วางใจได้
มาพร้อมกับมอเตอร์สปินเดิลประสิทธิภาพสูงที่ให้แรงบิดเพียงพอตั้งแต่ช่วงความเร็วต่ำไปจนถึงความเร็วสูง
บรรลุการแมชชีนนิ่งประสิทธิภาพสูงในอุตสาหกรรมต่างๆ ตั้งแต่อุตสาหกรรมยานยนต์ไปจนถึงเครื่องจักรทั่วไป การแพทย์ และอากาศยาน
มีการเพิ่มระบบควบคุมจุดศูนย์กลางปลายเครื่องมือเพื่อรองรับการกัดงาน 5 แกนพร้อมกัน*
*มีเฉพาะในรุ่น U500Xd1-5AX เท่านั้น
มาพร้อมกับมอเตอร์สปินเดิลประสิทธิภาพสูงที่ให้แรงบิดเพียงพอตั้งแต่ช่วงความเร็วต่ำไปจนถึงความเร็วสูง
บรรลุการแมชชีนนิ่งประสิทธิภาพสูงในอุตสาหกรรมต่างๆ ตั้งแต่อุตสาหกรรมยานยนต์ไปจนถึงเครื่องจักรทั่วไป การแพทย์ และอากาศยาน
มีการเพิ่มระบบควบคุมจุดศูนย์กลางปลายเครื่องมือเพื่อรองรับการกัดงาน 5 แกนพร้อมกัน*
*มีเฉพาะในรุ่น U500Xd1-5AX เท่านั้น
แกน XYZ อิงตามรุ่น S500Xd1
ตัวเครื่องหลักและระบบขับเคลื่อน XYZ อิงตามรุ่น S500Xd1
ที่ขายดีที่สุด บรรลุโครงสร้างที่มีความแข็งแกร่งสูงและการทำงานด้วยความเร็วสูง
มอเตอร์สปินเดิลประสิทธิภาพสูง
มอเตอร์สปินเดิลที่มีแรงบิดสูงในช่วงความเร็วปานกลางและสูงถูกนำมาใช้เพื่อให้ได้การแมชชีนนิ่งอะลูมิเนียมหรือเหล็กที่มีความเร็วสูงและประสิทธิภาพสูง
10,000 min-1 (มาตรฐาน)
แรงบิดสูงสุด: 40 Nm
เอาต์พุตสูงสุด: 18.9kW
แรงบิดแคลมป์สูง
ทั้งแกน A และ C มีแรงแคลมป์สูง ซึ่งแสดงให้เห็นถึงความแข็งแรงในการยึดเกาะสูงแม้ในการแมชชีนนิ่งที่มีโหลดสูง สามารถแมชชีนนิ่งด้วยเงื่อนไขการตัดเฉือนที่เข้มงวดมากขึ้นได้ ซึ่งช่วยปรับปรุงประสิทธิภาพการผลิต
แรงบิดแคลมป์แกน A*: 810 Nm
แรงบิดแคลมป์แกน C*: 560 Nm
การกัดงาน 5 แกนพร้อมกัน
ระบบควบคุมจุดศูนย์กลางปลายเครื่องมือมาพร้อมกับฟังก์ชันที่หลากหลาย สิ่งนี้ช่วยให้บรรลุการกัดงาน 5 แกนพร้อมกันด้วยความเร็วสูงและมีความแม่นยำสูง เมื่อใช้งานร่วมกับโต๊ะหมุนแบบปรับเอียงได้ที่ไร้แบคแลช
ระบบควบคุมจุดศูนย์กลางปลายเครื่องมือ
ติดตั้งการควบคุมจุดศูนย์กลางเครื่องมือซึ่งการตัดเฉือนจะดำเนินการโดยการเปลี่ยนทิศทางเครื่องมือเทียบกับชิ้นงาน
การเร่งความเร็วที่เหมาะสมโดยการอ่านล่วงหน้าสูงสุด 1,000 บล็อก ช่วยให้บรรลุการกัดงาน 5 แกนพร้อมกัน
ฟังก์ชัน NC ที่เกี่ยวข้องกับการกัดงาน 5 แกนพร้อมกัน*
ระบบควบคุมจุดศูนย์กลางปลายเครื่องมือ (อ่านล่วงหน้า 1,000 บล็อก),
คำสั่งระดับซับไมครอน, การตั้งค่าพิกัดฟีเจอร์, ความจุหน่วยความจำ (3 Gbytes)
*ฟังก์ชันทั้งหมดเป็นมาตรฐานในรุ่น U500Xd1-5AX
สามารถใช้งานได้อย่างเข้าใจง่ายด้วยแอปพลิเคชันใหม่และหน้าจอสัมผัสแนวตั้ง ฟังก์ชันที่เกี่ยวข้องจะถูกจัดกลุ่มตามวัตถุประสงค์ เช่น การตั้งค่าและการแมชชีนนิ่ง ซึ่งนำไปสู่การปฏิบัติงานที่มีประสิทธิภาพ สถานะการผลิตและการปฏิบัติงานจะแสดงเป็นภาพ ช่วยให้ทำความเข้าใจได้รวดเร็วยิ่งขึ้น สามารถปฏิบัติงานโดยไร้ความสูญเปล่าในกระบวนการตั้งค่า การปรับตั้งการแมชชีนนิ่ง การผลิต และการกู้คืนระบบ ซึ่งนำไปสู่การปรับปรุงประสิทธิภาพการทำงานและอัตราการเดินเครื่อง
หน้าจอหลัก
ข้อมูลที่จำเป็นสำหรับการผลิต เช่น ตัวนับชิ้นงานและอายุการใช้งานของเครื่องมือ จะถูกรวบรวมไว้บนหน้าจอหลัก มีปุ่มลัดสำหรับหน้าจอที่ใช้งานบ่อย เพื่อให้คุณสามารถเปิดได้ด้วยสัมผัสเดียว
อินเทอร์เฟซผู้ใช้ใหม่
ความสามารถในการใช้งานได้รับการปรับปรุงอย่างมากโดยการจัดกลุ่มฟังก์ชันที่เกี่ยวข้อง การสร้างแอปพลิเคชันสนับสนุนใหม่ที่เข้าใจง่ายพร้อมความสามารถในการทำงานและการมองเห็นที่ดียิ่งขึ้น การจัดหาอุปกรณ์เสริมที่เป็นประโยชน์ (เครื่องคิดเลข สมุดบันทึก โปรแกรมดูไฟล์ ฯลฯ) และการทำให้สามารถใช้งานหน้าจอแบบเดิมบนแผงสัมผัสได้
ข้อมูลจำเพาะ
ข้อมูลจำเพาะของผลิตภัณฑ์
U500Xd1
ความเร็วรอบสปินเดิลสูงสุด [min⁻¹]
10,000/ (เป็นทางเลือก) 16,000
ช่วงการเคลื่อนที่ [มม. (นิ้ว)]
X: 500 (19.7) Y: 400 (15.7) Z: 300 (11.8) A (องศา): -30 ถึง 120 C (องศา):360
ความจุในการเก็บเครื่องมือ [ชิ้น]
14/ 21/ 28
อัตราการเคลื่อนที่เร็ว (แกน X, Y, Z) [ม./นาที (นิ้ว/นาที)]
50 x 50 x 56 (1,969 x 1,969 x 2,205)
ความเร็วรอบสปินเดิลงานกลึงสูงสุด [min-1]
A:50 C:75
พื้นที่ติดตั้งที่ต้องการ [มม. (นิ้ว)]
1.560 x 2,026 [2,864] (61.4 x 79.8 [112.8])
สปินเดิลหน้าสัมผัสคู่ BT (BIG-PLUS)
เป็นทางเลือก
ระบบน้ำหล่อเย็นผ่านสปินเดิล (CTS)
เป็นทางเลือก
| รายการ | U500Xd1 / U500Xd1 RD *8 | U500Xd1-5AX / U500Xd1-5AX RD *8 | ||
|---|---|---|---|---|
| ชุด CNC | CNC-D00 | CNC-D00v (DB) | ||
| ช่วงการเคลื่อนที่ | แกน X [มม. (นิ้ว)] | 500 (19.7) | ||
| แกน Y [มม. (นิ้ว)] | 400 (15.7) | |||
| แกน Z [มม. (นิ้ว)] | 300 (11.8) | |||
| แกน A [องศา] | 120 ถึง -30 | |||
| แกน C [องศา] | 360 | |||
| ระยะห่างระหว่างพื้นผิวโต๊ะถึงปลายสปินเดิล [มม. (นิ้ว)] | 145 - 445 (5.7 - 17.5) | |||
| โต๊ะ | ขนาดพื้นที่ทำงาน [มม. (นิ้ว)] | ø260 (ø10.2) | ||
| ความสามารถในการรับน้ำหนักสูงสุด (โหลดสม่ำเสมอ) [กก. (ปอนด์)] |
100 (220) | |||
| ความเฉื่อยของโหลดบนโต๊ะสูงสุด | 1.8 (6151) [2.6 (8885) *9] | |||
| สปินเดิล | ความเร็วรอบสปินเดิล [min-1] | ข้อมูลจำเพาะ 10,000 min-1: 1 - 10,000 ข้อมูลจำเพาะ 16,000 min-1 (เป็นทางเลือก): 1 - 16,000 |
||
| ความเร็วระหว่างการต๊าปเกลียว [min-1] | สูงสุด 6,000 | |||
| รูเทเปอร์ | เทเปอร์ 7/24 No.30 | |||
| ระบบสัมผัสคู่ BT (BIG-PLUS) |
เป็นทางเลือก | |||
| ระบบน้ำหล่อเย็นผ่านสปินเดิล (CTS) | เป็นทางเลือก | |||
| อัตราป้อน | อัตราการเคลื่อนที่เร็ว (พื้นที่ XYZ) [ม./นาที (นิ้ว/นาที)] |
50 x 50 x 56 (1,969 x 1,969 x 2,205) | ||
| อัตราการป้อนตัด [มม./นาที (นิ้ว/นาที)] |
แกน X, Y, Z: 1 - 30,000 (0.04 - 1,181) *7 | |||
| อัตราป้อนการทำอินเด็กซ์ (A และ C) | แกน A: 50, แกน C: 75 (60) *9 | |||
| ชุด ATC | ประเภทก้านเครื่องมือ | MAS-BT30 | ||
| ประเภทพูลสตัด*4 | MAS-P30T-2 | |||
| ความจุในการเก็บเครื่องมือ [ชิ้น] | 14/21/28 | |||
| ความยาวเครื่องมือสูงสุด [มม. (นิ้ว)] | 250 (9.8) | |||
| เส้นผ่านศูนย์กลางเครื่องมือสูงสุด [มม. (นิ้ว)] | 110 (4.3) | |||
| น้ำหนักเครื่องมือสูงสุด [กก. (ปอนด์)]*1 | 3.0 (6.6) [4.0 (8.8) *10] / เครื่องมือ, (น้ำหนักเครื่องมือรวม: 25 (55.1) สำหรับ 14 เครื่องมือ, 35 (77.2) สำหรับ 21 หรือ 28 เครื่องมือ) |
|||
| วิธีการเลือกเครื่องมือ | วิธีสุ่มแบบทางลัด | |||
| เวลาในการเปลี่ยนเครื่องมือ *5 | Tool To Tool [วินาที] | 0.6 / 0.7 (14 หรือ 21 เครื่องมือ / 28 เครื่องมือ) | ||
| Chip To Chip [วินาที] | 1.2 / 1.3 (14 หรือ 21 เครื่องมือ / 28 เครื่องมือ) | |||
| มอเตอร์ไฟฟ้า | มอเตอร์สปินเดิลหลัก (10 นาที/ต่อเนื่อง) [kW] *2 |
ข้อมูลจำเพาะ 10,000 min-1: 10.1/7.1
ข้อมูลจำเพาะ 16,000 min-1 (เป็นทางเลือก): 7.4/5.1 |
||
| มอเตอร์ป้อนแกน [kW] | แกน XY: 1.0, แกน Z: 2.0, แกน A: 0.9, แกน C: 0.55 | |||
| แหล่งจ่ายไฟ | ระบบจ่ายไฟ | AC 200 ถึง 230 V±10%, 3 เฟส, 50/60Hz±2% | ||
| ความจุไฟฟ้า (ต่อเนื่อง) [kVA] | ข้อมูลจำเพาะ 10,000 min-1: 9.5
ข้อมูลจำเพาะ 16,000 min-1 (เป็นทางเลือก): 9.5 |
|||
| การจ่ายลม | แรงดันลมปกติ [MPa] | 0.4 - 0.6 (ค่าที่แนะนำ: 0.5 MPa)*6 | ||
| อัตราการไหลที่ต้องการ [ลิตร/นาที] | 55 ลิตร/นาที | |||
| ขนาดเครื่องจักร | ความสูง [มม. (นิ้ว)] | 2,748 (108.2) | ||
| พื้นที่ติดตั้งที่ต้องการ*11 [เมื่อเปิดประตูชุดควบคุม] [มม. (นิ้ว)] |
1.560 x 2,026 [2,864] (61.4 x 79.8 [112.8]) | |||
| น้ำหนัก [กก. (ปอนด์)] | 2,650 (5,843) | |||
| ความแม่นยำ*3 | ความแม่นยำของการกำหนดตำแหน่งแกนแบบสองทิศทาง (ISO230-2:1988) [มม. (นิ้ว)] |
แกน X, Y, Z: 0.006~0.020 (0.00024~0.00079) / แกน A, C: 28 วินาทีหรือน้อยกว่า | ||
| ความสามารถในการทำซ้ำของการกำหนดตำแหน่งแกนแบบสองทิศทาง (ISO230-2:2014) [มม. (นิ้ว)] |
แกน X, Y, Z: น้อยกว่า 0.004 (0.00016) / แกน A, C: 16 วินาทีหรือน้อยกว่า | |||
| อุปกรณ์มาตรฐาน | คู่มือการใช้งาน (DVD 1 ชุด), สลักเกลียวปรับระดับ (4 ชิ้น), แผ่นปรับระดับ (4 ชิ้น) |
|||
- *1 น้ำหนักเครื่องมือจริงจะแตกต่างกันไปขึ้นอยู่กับการกำหนดค่าและจุดศูนย์ถ่วง ตัวเลขที่แสดงในที่นี้ใช้สำหรับการอ้างอิงเท่านั้น
- *2 เอาต์พุตมอเตอร์สปินเดิลจะแตกต่างกันไปขึ้นอยู่กับความเร็วรอบสปินเดิล
- *3 วัดตามมาตรฐาน ISO และมาตรฐานของ Brother โปรดติดต่อตัวแทนจำหน่ายในพื้นที่ของคุณสำหรับรายละเอียดเพิ่มเติม
- *4 ข้อมูลจำเพาะของ Brother ใช้กับพูลสตัดสำหรับ CTS
- *5 วัดตามมาตรฐาน JIS B6336-9 และ MAS011-1987
- *6 แรงดันลมปกติจะแตกต่างกันไปขึ้นอยู่กับข้อมูลจำเพาะของเครื่องจักร รายละเอียดโปรแกรมการตัดเฉือน หรือการใช้อุปกรณ์ต่อพ่วง ตั้งค่าแรงดันให้สูงกว่าค่าที่แนะนำ
- *7 เมื่อใช้โหมดความแม่นยำสูง B
- *8 เครื่องจักรจำเป็นต้องติดตั้งอุปกรณ์ตรวจจับการเคลื่อนย้ายขึ้นอยู่กับปลายทาง เครื่องจักรที่ติดตั้งอุปกรณ์ตรวจจับการเคลื่อนย้ายจะมี "RD" ต่อท้ายชื่อรุ่น
- *9 เมื่อใช้โหมดความเฉื่อยสูง จำเป็นต้องเปลี่ยนการตั้งค่าพารามิเตอร์
- *10 จำเป็นต้องเปลี่ยนการตั้งค่าพารามิเตอร์ (เวลาในการทำอินเด็กซ์เครื่องมือมีการเปลี่ยนแปลง)
- *11 ค่านี้ไม่รวมถังน้ำยาหล่อเย็น
| รุ่น CNC | 《U500Xd1》 | CNC-D00 |
|---|---|---|
| 《U500Xd1-5AX》 | CNC-D00v (DB) | |
| แกนควบคุม | 5 แกน (X, Y, Z, A, C) | |
| แกนควบคุมพร้อมกัน 《U500Xd1》 |
การกำหนดตำแหน่ง | 5 แกน (X, Y, Z, A, C) |
| การอินเตอร์โพเลต |
เชิงเส้น: 4 แกน (X, Y, Z, แกนเพิ่มเติม 1 แกน)
วงกลม: 2 แกน เกลียว/กรวย: 3 แกน (X, Y, Z) |
|
| แกนควบคุมพร้อมกัน 《U500Xd1-5AX》 |
การกำหนดตำแหน่ง | 5 แกน (X, Y, Z, A, C) |
| การอินเตอร์โพเลต |
เชิงเส้น: 5 แกน (X, Y, Z, แกนเพิ่มเติม 2 แกน)
แนววงกลม: 2 แกน เกลียว/กรวย: 4 แกน (แกนเชิงเส้น 3 แกน + แกนเพิ่มเติม 1 แกน, แกนเชิงเส้น 2 แกน + แกนเพิ่มเติม 2 แกน) |
|
| ค่าการเพิ่มของค่าป้อนข้อมูลต่ำสุด | 0.001 มม., 0.0001 นิ้ว, 0.001 องศา | |
| ขนาดที่ตั้งโปรแกรมได้สูงสุด | ±999999.999 มม.、±99999.9999 นิ้ว | |
| หน้าจอแสดงผล | หน้าจอสัมผัส LCD สี ขนาด 15 นิ้ว | |
| ความจุหน่วยความจำ *ความจุรวมของโปรแกรมและคลังข้อมูล |
《U500Xd1》 | 500 Mbytes, 3 Gbytes (เป็นทางเลือก) |
| 《U500Xd1-5AX》 | 3 Gbytes | |
| การสื่อสารภายนอก | อินเทอร์เฟซหน่วยความจำ USB, Ethernet, RS232C (เป็นทางเลือก) | |
| จำนวนโปรแกรมที่ลงทะเบียนได้ | 4,000 (ความจุรวมของโปรแกรมและคลังข้อมูล) | |
| รูปแบบโปรแกรม | ภาษา NC, การสนทนา (เปลี่ยนโดยพารามิเตอร์) สามารถแปลงจากโปรแกรมสนทนาเป็นโปรแกรมภาษา NC ได้ |
|
- * "แกนควบคุม" และ "แกนควบคุมพร้อมกัน" ระบุจำนวนแกนสูงสุด ซึ่งจะแตกต่างกันไปขึ้นอยู่กับประเทศปลายทางและข้อมูลจำเพาะของเครื่องจักร
- * Ethernet เป็นเครื่องหมายการค้าหรือเครื่องหมายการค้าจดทะเบียนของ XEROX ในสหรัฐอเมริกา
| การทำงาน | เดินเครื่องทดสอบ การล็อกเครื่องจักร การรีสตาร์ทโปรแกรม การโอเวอร์ไรด์อัตราการเคลื่อนที่เร็ว การโอเวอร์ไรด์การป้อนตัด การแก้ไขพื้นหลัง ภาพหน้าจอ ระดับการทำงาน ปุ่มสัญญาณอินพุตภายนอก ปุ่มลัด < เป็นทางเลือก > |
|
|---|---|---|
| การเขียนโปรแกรม | สัมบูรณ์ / สัมพัทธ์ นิ้ว / เมตริก การตั้งค่าระบบพิกัด มุม C / มุม R การแปลงการหมุน การต๊าปแบบซิงโครไนซ์ โปรแกรมย่อย การแสดงผลกราฟิก |
|
| การวัด | การวัดชิ้นงานอัตโนมัติ *1 การวัดความยาวเครื่องมือ |
|
| ความเร็วสูงและความแม่นยำสูง | การปรับตั้งพารามิเตอร์การแมชชีนนิ่ง โหมดความแม่นยำสูง AIII โหมดความแม่นยำสูง BI (อ่านล่วงหน้า 160 บล็อก) การชดเชยระยะแบ็คแลช ระบบควบคุมจุดศูนย์กลางปลายเครื่องมือ *3 (อ่านล่วงหน้า 1,000 บล็อก) < เป็นทางเลือก > |
|
| การตรวจสอบ | การตรวจสอบโหลดการแมชชีนนิ่ง การตรวจสอบ ATC การคาดการณ์โอเวอร์โหลด การแสดงรูปคลื่น / การส่งออกรูปคลื่นไปยังการ์ดหน่วยความจำ ระบบชดเชยการขยายตัวจากความร้อน II (แกน X, Y และ Z) การแสดงประสิทธิภาพการผลิต อายุการใช้งานเครื่องมือ / เครื่องมือสำรอง |
|
| การบำรุงรักษา | ฟังก์ชันการดึงต๊าปกลับ บันทึกสถานะ บันทึกการเตือน บันทึกการทำงาน ประกาศการบำรุงรักษา การวัดความต้านทานฉนวนมอเตอร์ ตัวกรองสำหรับล้างเครื่องมือพร้อมระบบตรวจจับการอุดตันของตัวกรอง เอ็นโค้ดเดอร์แบบไม่ใช้แบตเตอรี่ การทดสอบโหลดเบรก |
|
| อัตโนมัติ / เครือข่าย | รีโมทคอมพิวเตอร์ OPC UA การแจ้งเตือนอัตโนมัติ PLC ในตัว (LD/ST/FBD) < เป็นทางเลือก > |
|
| การประหยัดพลังงาน | ปิดเครื่องอัตโนมัติ โหมดสแตนด์บาย ปิดน้ำหล่อเย็นอัตโนมัติ ปิดไฟส่องสว่างการทำงานอัตโนมัติ หน่วงเวลาปิดระบบฉีดล้างเศษชิ้นงาน |
|
| แอปพลิเคชันสนับสนุน | ปรับพารามิเตอร์เครื่องจักร เครื่องมือ ATC อายุการใช้งานเครื่องมือ การแสดงรูปคลื่น ประสิทธิภาพการผลิต การใช้พลังงานไฟฟ้า การสนับสนุนการกู้คืนระบบ การตรวจสอบ PLC |
|
| อุปกรณ์เสริม | โปรแกรมดูไฟล์ สมุดบันทึก เครื่องคิดเลข ลงทะเบียนทางลัด ปิดจอแสดงผล |
|
| ฟังก์ชันที่จำกัดเฉพาะภาษา NC | การตั้งโปรแกรมเมนู ระบบพิกัดเฉพาะที่ ระบบพิกัดชิ้นงานแบบขยาย การกำหนดตำแหน่งทางเดียว การป้อนเวลาผกผัน การป้อนข้อมูลที่ตั้งโปรแกรมได้ การชดเชยความยาวเครื่องมือ การชดเชยคัตเตอร์ การปรับขนาด ภาพสะท้อน การเรียกโปรแกรมย่อยภายนอก มาโคร การทำงานในโหมดเทป ฟังก์ชันข้ามหลายจุด < เป็นทางเลือก > |
|
| ฟังก์ชันที่จำกัดเฉพาะการสนทนา | โปรแกรมการทำงาน โปรแกรมกำหนดการ การเลือกเครื่องมืออัตโนมัติ การตั้งค่าเงื่อนไขการตัดอัตโนมัติ การตั้งค่าการชดเชยความยาวเครื่องมืออัตโนมัติ การตั้งค่าการชดเชยคัตเตอร์อัตโนมัติ การคำนวณอินพุตตัวเลขที่ไม่รู้จักอัตโนมัติ การควบคุมลำดับการแมชชีนนิ่ง |
|
- *1 ผู้ใช้จำเป็นต้องเตรียมเครื่องมือวัดเอง
- *2 เมื่อใช้คำสั่งระดับซับไมครอน จะไม่สามารถเปลี่ยนเป็นโปรแกรมการสนทนาได้
- *3 มีให้ใช้งานเฉพาะสำหรับ U500Xd1-5AX เท่านั้น
- *4 เป็นมาตรฐานใน U500Xd1-5AX
ตัวอย่าง
ยานยนต์

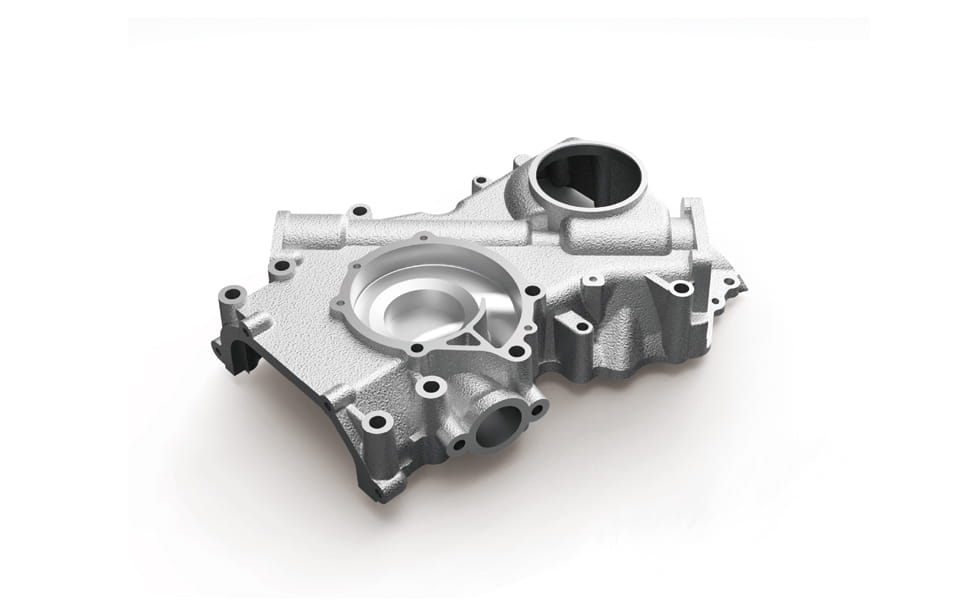

ชื่อชิ้นงานเสื้อเกียร์ EV
วัสดุอะลูมิเนียมอัลลอย

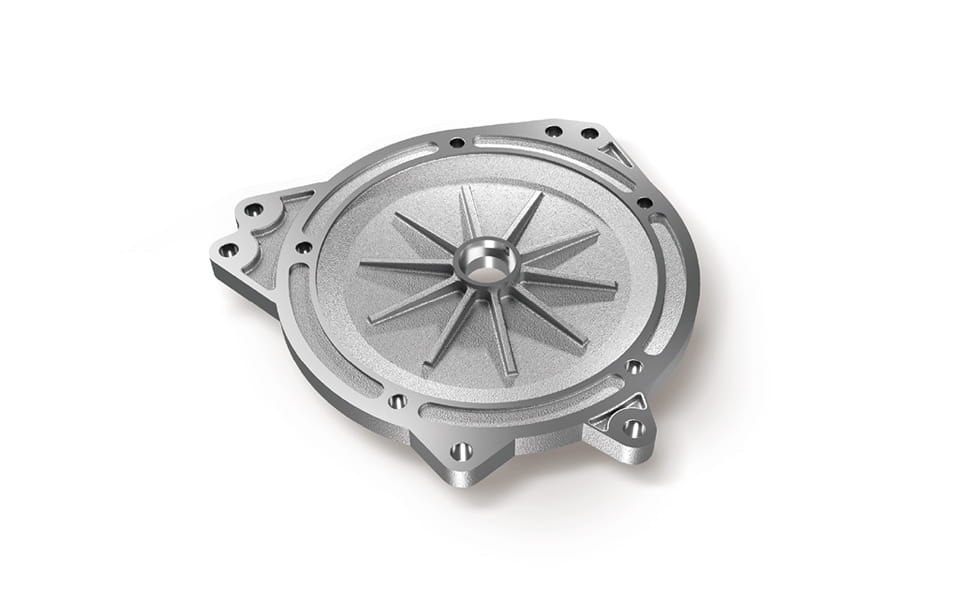

ชื่อชิ้นงานฝาครอบเคสมอเตอร์ EV
วัสดุอะลูมิเนียมอัลลอย

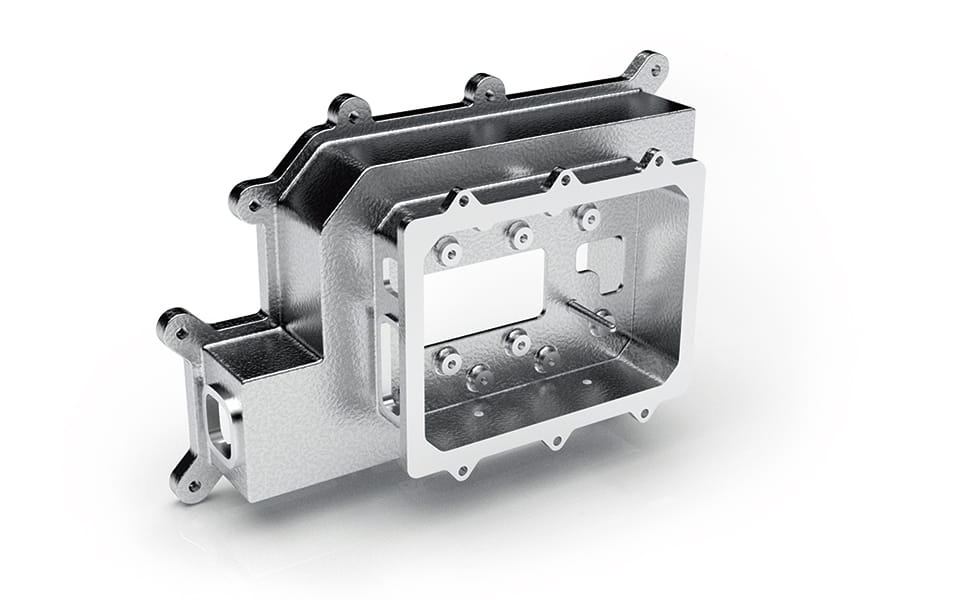

ชื่อชิ้นงานเคสอินเวอร์เตอร์ EV
วัสดุอะลูมิเนียมอัลลอย

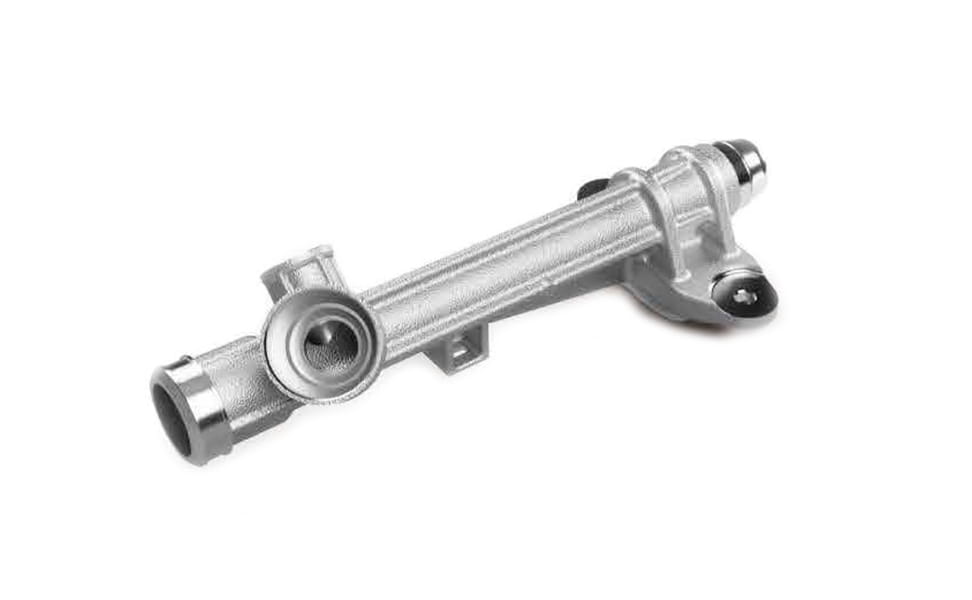

ชื่อชิ้นงานเสื้อแร็คพวงมาลัย
วัสดุอะลูมิเนียมอัลลอย
อากาศยาน

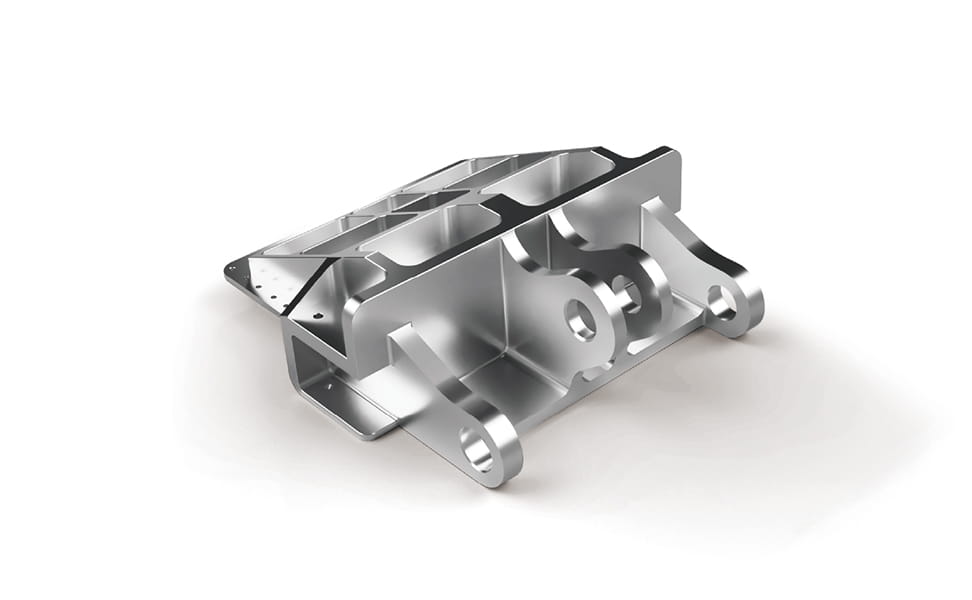

ชื่อชิ้นงานชิ้นส่วนอากาศยาน
วัสดุอะลูมิเนียมอัลลอย
การแพทย์

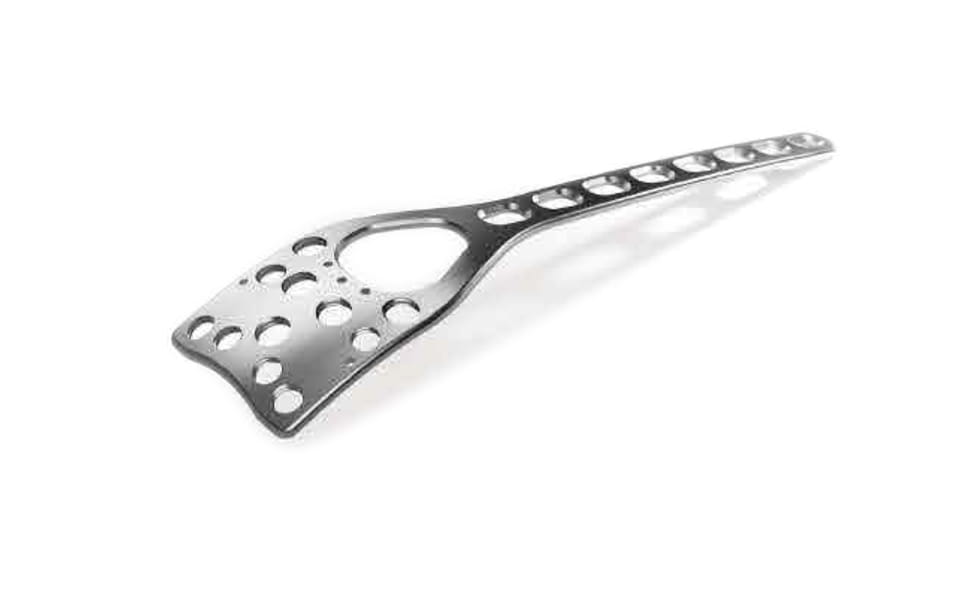

ชื่อชิ้นงานแผ่นดามกระดูก
วัสดุTi-6Al-4V
