SPEEDIO S500Xd2
เครื่องแมชชีนนิ่งเซ็นเตอร์ขนาดกะทัดรัด
- ช่วงการเคลื่อนที่ [มม. (นิ้ว)]: X: 500 (19.7) Y: 450 (17.7) Z: 300 (11.8) / (เป็นทางเลือก) 380 (15.0)
- ความเร็วรอบสปินเดิลสูงสุด (min-1): 12,000/ (เป็นทางเลือก) 10,000 แรงบิดสูง/ (เป็นทางเลือก) 20,000/ (เป็นทางเลือก) 27,000
- ความจุในการเก็บเครื่องมือ (ชิ้น): 14/ 21/ 28

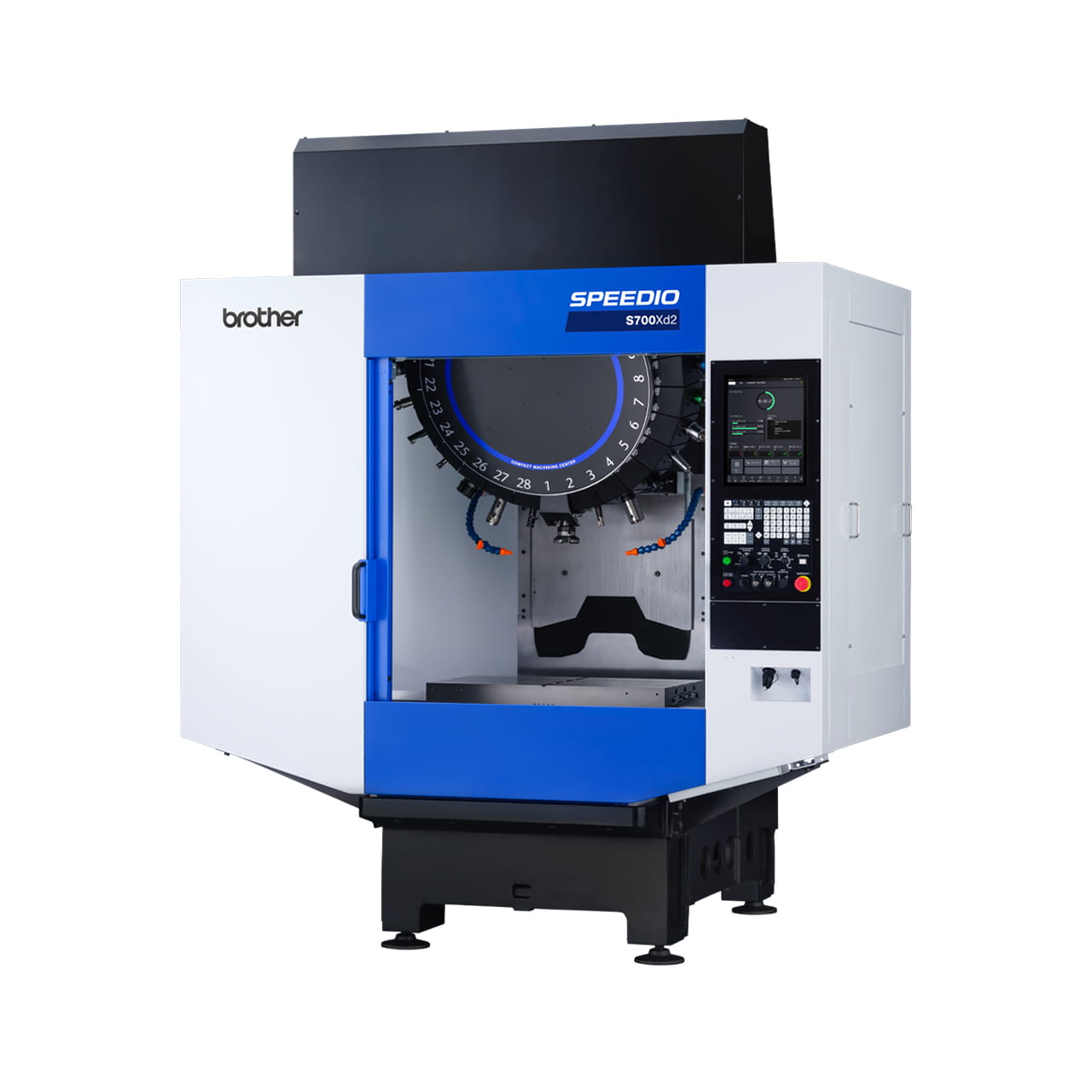

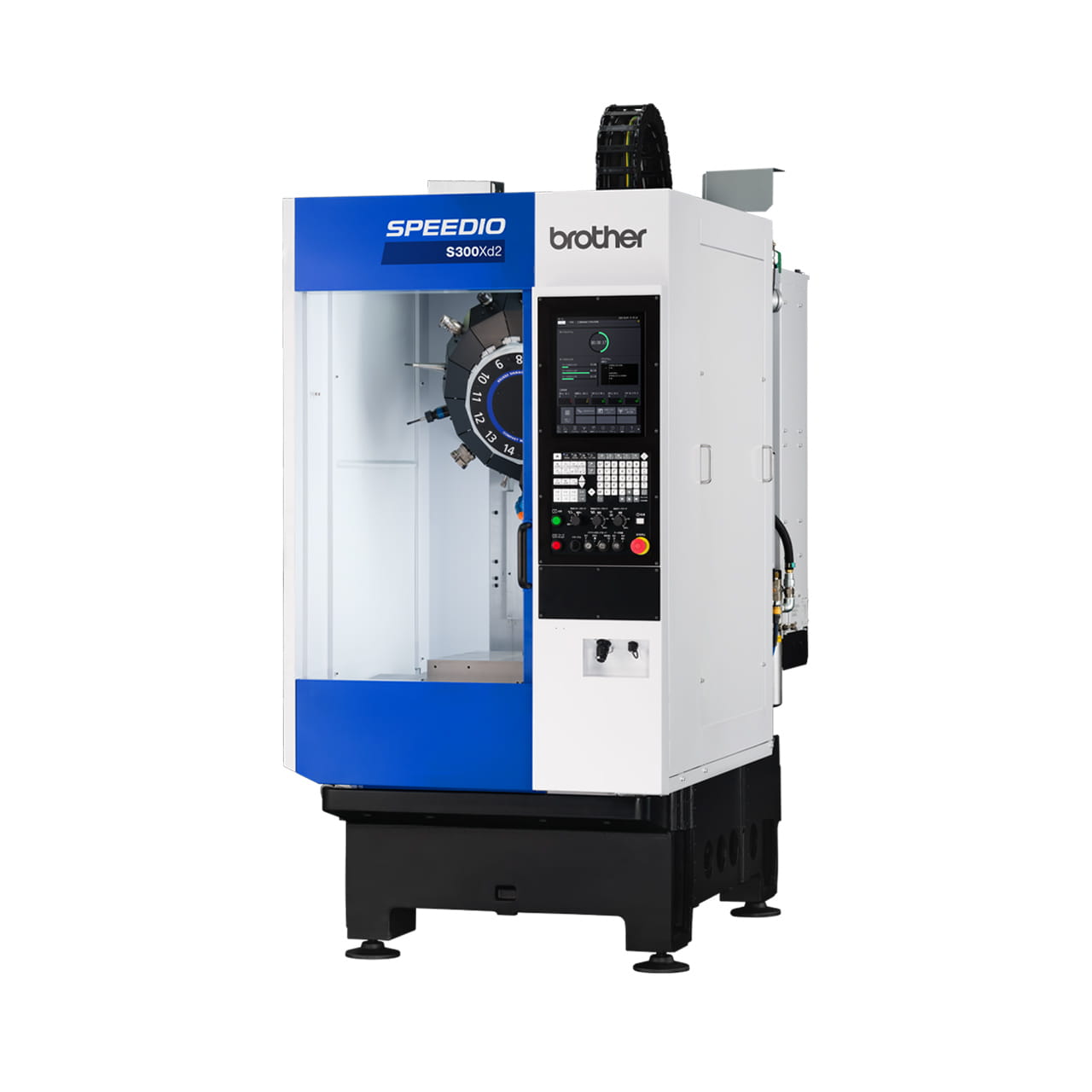

เลือกรุ่นย่อย: S500Xd2
[เครื่องแมชชีนนิ่งเซ็นเตอร์ขนาดกะทัดรัดแนวตั้ง BT30]
รุ่นมาตรฐานแนวตั้ง
โดดเด่นด้วยผลิตภาพสูงและประสิทธิภาพการใช้พลังงาน
รองรับการแมชชีนนิ่งที่หลากหลายด้วยข้อมูลจำเพาะที่ครอบคลุม
ข้อมูล
ภาพรวม
ช่วงการเคลื่อนที่ของแกน Y/Z ที่เพิ่มขึ้น โต๊ะที่มีขนาดใหญ่ขึ้น และการใช้แม็กกาซีน 28 เครื่องมือช่วยขยายขอบเขตการใช้งานสำหรับการรวมกระบวนการ เช่น การแมชชีนนิ่งหลายหน้า และการผลิตแบบหลากหลายผลิตภัณฑ์และปริมาณแปรผัน
เมื่อรวมกับข้อมูลจำเพาะที่ครอบคลุม เครื่องจักรจึงตอบสนองต่อการแมชชีนนิ่งที่หลากหลาย
ช่วงการเคลื่อนที่ของแกน Y ที่เพิ่มขึ้นช่วยขยายขอบเขตของชิ้นงานเป้าหมาย
ช่วงการเคลื่อนที่ของแกน Y
400 มม. (รุ่นก่อนหน้า) → 450 มม.
โต๊ะขนาดใหญ่ขึ้นช่วยขยายขอบเขตการเลือกจิ๊ก (jig)
S300/S500Xd2 600 X 400* → 600 X 450 มม.
S700Xd2 800 X 400* → 800 X 450 มม.
* Values of previous model
นอกเหนือจากช่วงการเคลื่อนที่ของแกน Z มาตรฐาน 300 มม. แล้ว ยังสามารถเลือกช่วงการเคลื่อนที่ของแกน Z 380 มม. ได้
ช่วงการเคลื่อนที่ของแกน Z และระยะห่างระหว่างด้านบนของโต๊ะกับปลายสปินเดิลได้รับการเพิ่มขึ้นเพื่อให้แน่ใจว่ามีพื้นที่การแมชชีนนิ่งเพียงพอในทิศทางแกน Z และปรับปรุงการเข้าถึงเครื่องมือ
* ไม่สามารถเลือกข้อมูลจำเพาะแกน Z 380 มม. สำหรับ S300Xd2 ได้
ช่วงการเคลื่อนที่ของแกน Z
300 มม. (มาตรฐาน) 380 มม. (เป็นทางเลือก)
ระยะห่างระหว่างด้านบนของโต๊ะกับปลายสปินเดิล
180 - 480 มม. (มาตรฐาน) 150 - 530 มม. (เป็นทางเลือก)
แม็กกาซีน 28 เครื่องมือ *1
แม็กกาซีน 28 เครื่องมือเป็นแม็กกาซีนแบบเทอร์เร็ตขนาดกะทัดรัดที่สามารถเปลี่ยนเครื่องมือด้วยความเร็วสูงได้ น้ำหนักเครื่องมือสูงสุดคือ 4 กก. มีข้อมูลจำเพาะแม็กกาซีนให้เลือกหลากหลาย รวมถึง 14 เครื่องมือ, 21 เครื่องมือ, 28 เครื่องมือ*1 และ 100 เครื่องมือ*2
*1. ไม่สามารถเลือกแม็กกาซีน 28 เครื่องมือสำหรับ S300Xd2 ได้
*2. สามารถเลือกแม็กกาซีน 100 เครื่องมือสำหรับ S700Xd2-100T ได้เท่านั้น ดูรายละเอียดในหน้า 15 ถึง 18
แม็กกาซีน 28 เครื่องมือ
เส้นผ่านศูนย์กลางเครื่องมือสูงสุด 110 มม.
น้ำหนักเครื่องมือสูงสุด 4 กก.
น้ำหนักเครื่องมือรวมสูงสุด 35 กก.
Tool-Tool 0.7 วินาที
การควบคุมที่ปรับให้เหมาะสมโดยคอนโทรลเลอร์ CNC-D00 ช่วยขจัดความสูญเปล่าให้ถึงขีดสุดในทุกการทำงานระหว่างการแมชชีนนิ่ง สิ่งนี้ช่วยเพิ่มประสิทธิภาพสูงสุดให้กับเครื่องจักรที่มีความน่าเชื่อถือสูงและรับประกันผลิตภาพสูง
ATC แบบ Non-stop
การเปลี่ยนเครื่องมือความเร็วสูงเกิดขึ้นได้จากการเริ่ม/หยุดสปินเดิล
การขึ้น/ลงของแกน Z และการทำงานของแม็กกาซีนที่เร็วขึ้นและได้รับการปรับให้เหมาะสม สามารถเปลี่ยนเครื่องมือที่มีน้ำหนักสูงสุด 3 กก. ได้ในเวลาที่สั้นที่สุด นอกจากนี้ยังสามารถเปลี่ยนเครื่องมือที่มีน้ำหนักสูงสุด 4 กก. ได้โดยใช้เวลาเพิ่มขึ้นเพียงเล็กน้อย
14/21 เครื่องมือ (เครื่องมือมาตรฐาน) Tool-Tool: 0.6 วินาที / Chip-Chip*: 1.2 วินาที
28 เครื่องมือ (เครื่องมือมาตรฐาน) Tool-Tool: 0.7 วินาที / Chip-Chip*: 1.3 วินาที
28 เครื่องมือ (เครื่องมือหนัก) Tool-Tool: 0.8 วินาที / Chip-Chip*: 1.4 วินาที
* ค่าสำหรับข้อมูลจำเพาะแกน Z 300 มม.
การประมาณเงื่อนไขโหลดของแม็กกาซีน*
ประมาณค่าความเฉื่อยและโหลดที่ไม่สมดุลของเครื่องมือที่โหลดในแม็กกาซีน และตั้งค่าที่เหมาะสมที่สุดสำหรับการเร่งความเร็วของแกนแม็กกาซีน นอกจากนี้ ยังอัปเดตค่าเป็นการเร่งความเร็วที่เหมาะสมที่สุดที่ประมาณไว้โดยอัตโนมัติ แม้ในระหว่างการทำงานตามโปรแกรม
* ไม่สามารถใช้กับสต็อกเกอร์เก็บเครื่องมือของ S700Xd2-100T ได้
สปินเดิลที่มีการเร่ง/ลดความเร็วสูง
การใช้สปินเดิลที่มีความเฉื่อยต่ำและมอเตอร์สปินเดิลที่มีการเร่ง/ลดความเร็วสูง ทำให้สามารถเริ่ม/หยุดสปินเดิลได้เร็วขึ้น
เวลาในการเริ่ม/หยุดสปินเดิล 0.15 วินาทีหรือน้อยกว่า*
* ข้อมูลจำเพาะแรงบิดสูง
แกน Z ที่มีการเร่งความเร็วสูง
เนื่องจากแกน Z มีการเคลื่อนที่บ่อยครั้ง จึงได้มีการพัฒนาให้มีความเร่งสูงสุดในระดับเดียวกัน ซึ่งช่วยลด Cycle time ได้
การเร่งความเร็วแกน Z สูงสุด 2.2G
การทำงานพร้อมกัน
เวลาที่สูญเปล่าลดลงโดยการทำการเปลี่ยนเครื่องมือและการกำหนดตำแหน่งแกน X/Y และแกนเพิ่มเติมไปพร้อมๆ กัน
การตั้งค่าการเร่งความเร็วแกน X/Y ที่เหมาะสมที่สุด
น้ำหนักโหลดจะถูกประมาณโดยการเคลื่อนที่โต๊ะเพื่อตั้งค่าการเร่งความเร็วที่เหมาะสมที่สุดสำหรับแกน X/Y
มีสปินเดิลหลากหลายแบบให้เลือกเพื่อตอบสนองความต้องการของอุตสาหกรรมที่หลากหลาย ตั้งแต่อุตสาหกรรมยานยนต์ไปจนถึงเซมิคอนดักเตอร์ ชิ้นส่วนความแม่นยำสูง และอุปกรณ์ไอที
หน่วย NC สามารถทำการแมชชีนนิ่งสามมิติด้วยความเร็วสูงและมีความแม่นยำสูง หรือการกัดงาน 5 แกนพร้อมกัน * ได้
* การกัดงาน 5 แกนพร้อมกันมีเฉพาะในรุ่น S300/500/700Xd2-5AX เท่านั้น
มอเตอร์สปินเดิล 20,000 min-1 ประสิทธิภาพสูงที่พัฒนาขึ้นใหม่
มอเตอร์สปินเดิล 20,000 min-1 รุ่นใหม่ได้รับการพัฒนาขึ้น มอเตอร์นี้รองรับระบบน้ำหล่อเย็นผ่านสปินเดิล (CTS) ซึ่งช่วยปรับปรุงผลิตภาพของการเจาะรูขนาดเล็กให้ดียิ่งขึ้น มีข้อมูลจำเพาะสปินเดิลให้เลือกหลากหลาย รวมถึงข้อมูลจำเพาะมาตรฐาน 12,000 min-1 และข้อมูลจำเพาะแรงบิดสูง
ข้อมูลจำเพาะแรงบิดสูง (เป็นทางเลือก)
แรงบิดสูงสุด 92 N·m
เอาต์พุตสูงสุด 26.2 kW
ข้อมูลจำเพาะ 20,000 min-1 (เป็นทางเลือก)
แรงบิดสูงสุด 27 N·m
เอาต์พุตสูงสุด 15.4 kW
ข้อมูลจำเพาะ 12,000 min-1 (มาตรฐาน)
แรงบิดสูงสุด 40 N·m
เอาต์พุตสูงสุด 18.9 kW
ความแข็งแกร่งของสปินเดิลที่ได้รับการปรับปรุง
สำหรับข้อมูลจำเพาะรุ่นแรงบิดสูง 10,000 min-1 (เป็นทางเลือก) เส้นผ่านศูนย์กลางของแบริ่งสปินเดิลได้รับการขยายให้ใหญ่ขึ้นเพื่อเพิ่มความแข็งแกร่ง
เครื่องจักรแสดงให้เห็นถึงความสามารถในการใช้งานการตัดเฉือนที่หลากหลาย รวมถึงการตัดเฉือนงานหนักสำหรับเหล็ก
แรงแคลมป์สปินเดิล
ปรับปรุงขึ้น 15%
เส้นผ่านศูนย์กลางแบริ่งสปินเดิล (ข้อมูลจำเพาะแรงบิดสูง)
ใหญ่ขึ้น 10%
การปรับความสั่นสะเทือน (เป็นทางเลือก)
การปรับความสั่นสะเทือนจะวิเคราะห์ข้อมูลรูปคลื่นโดยใช้แอปพลิเคชันบนพีซีเพื่อแนะนำความเร็วรอบสปินเดิลที่เหมาะสม เงื่อนไขการตัดเฉือนที่เหมาะสมที่สุดจะขับเคลื่อนประสิทธิภาพการแมชชีนนิ่งได้อย่างเต็มที่
การกัดงาน 5 แกนพร้อมกัน
มาพร้อมกับฟังก์ชันที่หลากหลาย รวมถึงระบบควบคุมจุดศูนย์กลางปลายเครื่องมือและคำสั่งระดับซับไมครอน เพื่อให้ได้การกัดงาน 5 แกนพร้อมกันที่มีความเร็วสูงและความแม่นยำสูง
* ไม่สามารถเปลี่ยนเป็นภาษาแบบโต้ตอบได้สำหรับข้อมูลจำเพาะการกัดงาน 5 แกนพร้อมกัน (5AX)
ระบบควบคุมจุดศูนย์กลางปลายเครื่องมือ
มาพร้อมกับระบบควบคุมจุดศูนย์กลางปลายเครื่องมือซึ่งการตัดเฉือนจะดำเนินการโดยการเปลี่ยนทิศทางของเครื่องมือเมื่อเทียบกับชิ้นงาน การเร่ง/ลดความเร็วที่เหมาะสมที่สุดโดยการอ่านล่วงหน้าสูงสุด 1,000 บล็อก ช่วยให้บรรลุการกัดงาน 5 แกนพร้อมกัน
ความเร็วในการประมวลผลส่วนของเส้นขนาดเล็กมาก
ความจุของ CPU ได้รับการเพิ่มขึ้นอย่างมากเพื่อเพิ่มความเร็วในการประมวลผลส่วนของเส้นขนาดเล็กมากถึงสี่เท่าเมื่อเทียบกับคอนโทรลเลอร์รุ่นก่อนหน้า ช่วยให้สามารถประมวลผลข้อมูลจาก CAM ที่มีค่าความคลาดเคลื่อน (Tolerance) ขนาดเล็กได้ด้วยความเร็วสูง
ฟังก์ชันการบำรุงรักษาได้รับการปรับปรุงเพื่อป้องกันเครื่องจักรขัดข้อง พร้อมมาตรการจัดการเศษชิ้นงานเพื่อลดข้อบกพร่องในการแมชชีนนิ่ง
การหลีกเลี่ยงการหยุดทำงานของเครื่องจักรอย่างถี่ถ้วนช่วยรักษาผลิตภาพสูงในไซต์การผลิต
ระบบการทำความสะอาดเครื่องมือ (เป็นทางเลือก)
จำนวนรูปล่อยและมุมของรูเหล่านี้ได้รับการปรับให้เหมาะสมเพื่อเพิ่มอัตราการไหลของการปล่อยอย่างมีนัยสำคัญ สิ่งนี้ส่งผลให้ความสามารถในการทำความสะอาดเพิ่มขึ้นสามเท่าเมื่อเทียบกับรุ่นก่อนหน้า
ข้อมูลจำเพาะ CTS อนุญาตให้เลือกประเภทปั๊มโดยตรงซึ่งน้ำหล่อเย็นจะถูกปล่อยออกจากปั๊ม CTS โดยใช้ลมน้อยกว่าประเภทที่ใช้ลมช่วย
* เมื่อไม่ได้เลือก CTS จะใช้การทำความสะอาดเครื่องมือแบบใช้ลมช่วย
แม็กกาซีน 100 เครื่องมือรุ่นใหม่ที่มีความจุในการจัดเก็บมากที่สุดในซีรีส์ SPEEDIO ได้รับการพัฒนาขึ้น *1
กลไกที่เป็นเอกลักษณ์ของ Brother’ ช่วยให้ประหยัดพื้นที่และมีผลิตภาพสูง
*1. ติดตั้งเฉพาะในรุ่น S700Xd2-100T เท่านั้น ภาษาการสนทนาไม่มีให้บริการในรุ่น S700Xd2-100T
แม็กกาซีน 100 เครื่องมือที่พัฒนาขึ้นใหม่
สต็อกเกอร์เก็บเครื่องมือที่สามารถเก็บเครื่องมือได้ 36 ชิ้นถูกติดตั้งที่ด้านซ้ายและขวาของแม็กกาซีนแบบเทอร์เร็ต 28 เครื่องมือ ทำให้สามารถเก็บเครื่องมือได้ถึง 100 ชิ้น ซึ่งเป็นความจุที่มากที่สุดในซีรีส์ SPEEDIO
กลไกจัดการเครื่องมือที่เป็นเอกลักษณ์ของ Brother’ ช่วยให้การเปลี่ยนเครื่องมือมีเสถียรภาพ
สเปคแมกกาซีน 100 ทูลส์
แม็กกาซีนแบบเทอร์เร็ต: 28 เครื่องมือ
สต็อกเกอร์เก็บเครื่องมือ (ซ้าย/ขวา): อย่างละ 36 เครื่องมือ
ความจุรวมทั้งหมด: 100 เครื่องมือ
ชัตเตอร์ของสต็อกเกอร์จะแยกสต็อกเกอร์เก็บเครื่องมือออกจากห้องตัดเฉือน ช่วยลดผลกระทบของเศษชิ้นงานที่มีต่อเครื่องมือให้น้อยที่สุด
การออกแบบที่ประหยัดพื้นที่ ผลิตภาพสูง
สต็อกเกอร์เก็บเครื่องมือถูกติดตั้งไว้ภายในเครื่องจักรเพื่อประหยัดพื้นที่ในขณะที่สามารถเก็บเครื่องมือได้ 100 ชิ้น
*1. ไม่รวมถังน้ำหล่อเย็นและเครื่องลำเลียงเศษชิ้นงาน
*2. เมื่อเทียบกับ MC แนวตั้ง BT40 ที่มีความจุในการเก็บเครื่องมือเท่ากัน
ผลิตภาพสูง
หากจำนวนเครื่องมือที่ใช้ในการตัดเฉือนคือ 28 ชิ้นหรือน้อยกว่า จะสามารถเปลี่ยนเครื่องมือด้วยความเร็วสูงได้โดยใช้เพียงแม็กกาซีนแบบเทอร์เร็ต ซึ่งนำไปสู่ผลิตภาพสูง
แม้จะใช้เครื่องมือในสต็อกเกอร์เก็บเครื่องมือ ก็สามารถจัดการได้ภายในเวลาประมาณ 5 วินาที (1 เครื่องมือ)
นอกจากนี้ เครื่องมือทั้งหมดในแม็กกาซีนแบบเทอร์เร็ตยังสามารถเปลี่ยนได้อย่างง่ายดาย ช่วยลดเวลาเซ็ตอัพ
เวลาในการเปลี่ยนเครื่องมือของแม็กกาซีนแบบเทอร์เร็ต
Tool to Tool: 0.7 วินาที
Chip to Chip: 1.4 วินาที
เวลาในการจัดการสต็อกเกอร์เก็บเครื่องมือ *3
สั้นที่สุด (1 เครื่องมือ): ประมาณ 5 วินาที
การเปลี่ยนเครื่องมือทั้งหมด (28 เครื่องมือ): ประมาณ 140 วินาที
*3. เวลาในการจัดการจะแตกต่างกันไปขึ้นอยู่กับตำแหน่งการติดตั้งเครื่องมือ
ฟังก์ชันการจัดการสต็อกเกอร์เก็บเครื่องมือ
ฟังก์ชันสำหรับการจัดการแม็กกาซีน 100 เครื่องมือได้ถูกเพิ่มเข้าไปในแอปพลิเคชัน ATC tool
การทำงานของการเปลี่ยนเครื่องมือนั้นเข้าใจง่าย และเครื่องมือที่จะใช้ในโปรแกรมการตัดเฉือนสามารถย้ายจากสต็อกเกอร์เก็บเครื่องมือไปยังแม็กกาซีนแบบเทอร์เร็ตได้ในคราวเดียว
นอกจากนี้ ข้อมูลของเครื่องมือในสต็อกเกอร์เก็บเครื่องมือยังสามารถเปลี่ยนแปลงได้อย่างง่ายดาย
แม็กกาซีน 100 เครื่องมือ + พื้นที่ติดตั้งจิ๊กที่กว้างขวาง
สำหรับชิ้นงานที่มีความหลากหลายสูงและมีจำนวนน้อย แม็กกาซีน 100 เครื่องมือช่วยขจัดความจำเป็นในการเปลี่ยนเครื่องมือบ่อยครั้ง และพื้นที่ติดตั้งจิ๊กที่กว้างขวางช่วยให้สามารถติดตั้งจิ๊กได้หลายตัว
คุณสมบัติเหล่านี้ช่วยปรับปรุงประสิทธิภาพของการผลิตแบบหลากหลายและมีจำนวนน้อยได้อย่างมาก
ทำให้ระบบอัตโนมัติและการประหยัดแรงงานง่ายขึ้น
ชัตเตอร์ด้านข้าง (เป็นทางเลือก)
โดยสมมติว่ามีการโหลด/การนำชิ้นงานออกจากด้านข้างด้วยหุ่นยนต์ จึงได้มีการเตรียมชัตเตอร์ด้านข้างไว้เพื่อให้ระบบอัตโนมัติทำได้ง่ายขึ้น
* จำเป็นต้องมีรั้วนิรภัย ไม่สามารถเลือกได้สำหรับ S300Xd2
เครื่องลำเลียงเศษชิ้นงาน (เป็นทางเลือก)
มีเครื่องลำเลียงเศษชิ้นงานให้เลือกสองประเภท: ประเภทสแครปเปอร์ และประเภทบานพับ + สแครปเปอร์
* เครื่องลำเลียงเศษชิ้นงานสามารถเลือกได้เฉพาะรุ่น S700Xd2-100T เท่านั้น
ข้อมูลจำเพาะ
ข้อมูลจำเพาะของผลิตภัณฑ์
S500Xd2
ความเร็วรอบสปินเดิลสูงสุด [min⁻¹]
12,000/ (เป็นทางเลือก) 10,000 แรงบิดสูง/ (เป็นทางเลือก) 20,000/ (เป็นทางเลือก) 27,000
ช่วงการเคลื่อนที่ [มม. (นิ้ว)]
X: 500 (19.7) Y: 450 (17.7) Z: 300 (11.8) / (เป็นทางเลือก) 380 (15.0)
ความจุในการเก็บเครื่องมือ [ชิ้น]
14/ 21/ 28
อัตราการเคลื่อนที่เร็ว (แกน X, Y, Z) [ม./นาที (นิ้ว/นาที)]
50 x 50 x 56 (1,969 x 1,969 x 2,205)
พื้นที่ติดตั้งที่ต้องการ [มม. (นิ้ว)]
1.560 x 2,081 (61.4 × 81.9)
สปินเดิลหน้าสัมผัสคู่ BT (BIG-PLUS)
เป็นทางเลือก
ระบบน้ำหล่อเย็นผ่านสปินเดิล (CTS)
เป็นทางเลือก
| รายการ | S300Xd2 S300Xd2 RD *9 S300Xd2-5AX S300Xd2-5AX RD *9 |
S500Xd2 S500Xd2 RD *9 S500Xd2-5AX S500Xd2-5AX RD *9 |
S700Xd2 S700Xd2 RD *9 S700Xd2-5AX S700Xd2-5AX RD *9 |
S700Xd2-100T S700Xd2-100T RD *9 S700Xd2-5AX/100T S700Xd2-5AX/100T RD *9 |
||||
|---|---|---|---|---|---|---|---|---|
| ชุด CNC | [S300Xd2/S500Xd2/S700Xd2] CNC-D00 [S300Xd2-5AX/S500Xd2-5AX/S700Xd2-5AX] CNC-D00v(DB) |
|||||||
| ช่วงการเคลื่อนที่ | แกน X [มม. (นิ้ว)] | 300 (11.8) | 500 (19.7) | 700 (27.6) | ||||
| แกน Y [มม. (นิ้ว)] | 450 (17.7) | |||||||
| แกน Z [มม. (นิ้ว)] | 300 (11.8) | 300 (11.8) | 380 (15.0) | 300 (11.8) | 380 (15.0) | 380 (15.0) | ||
| ระยะห่างระหว่างพื้นผิวโต๊ะถึงปลายสปินเดิล [มม. (นิ้ว)] | 180 - 480 (7.1 - 18.9) |
180 - 480 (7.1 - 18.9) |
150 - 530 (5.9 - 20.9) |
180 - 480 (7.1 - 18.9) |
150 - 530 (5.9 - 20.9) |
150 - 530 (5.9 - 20.9) |
||
| โต๊ะ | ขนาดพื้นที่ทำงาน [มม. (นิ้ว)] | 600 × 450 (23.4 × 17.7) | 800 × 450 (31.4 × 17.7) | |||||
| ความสามารถในการรับน้ำหนักสูงสุด (โหลดสม่ำเสมอ) [กก. (ปอนด์)] |
250 [300 *6] (551 [661 *6]) |
250 [400 *6] (551 [881 *6]) |
||||||
| สปินเดิล | ความเร็วรอบสปินเดิล *14 [min-1] | ข้อมูลจำเพาะ 12,000 min-1: 1 - 12,000, ข้อมูลจำเพาะรุ่นแรงบิดสูง 10,000 min-1 (เป็นทางเลือก): 1 - 10,000, ข้อมูลจำเพาะ 20,000 min-1 (เป็นทางเลือก): 1 - 20,000, ข้อมูลจำเพาะ 27,000 min-1 (เป็นทางเลือก): 1 - 27,000, (ไม่สามารถเลือกข้อมูลจำเพาะ 27,000 min-1 สำหรับรุ่นข้อมูลจำเพาะแกน Z 380 มม. ได้) |
ข้อมูลจำเพาะ 12,000 min-1: 1 - 12,000, ข้อมูลจำเพาะรุ่นแรงบิดสูง 10,000 min-1 (เป็นทางเลือก): 1 - 10,000, ข้อมูลจำเพาะ 20,000 min-1 (เป็นทางเลือก): 1 - 20,000 |
|||||
| ความเร็วระหว่างการต๊าปเกลียว [min-1] | สูงสุด 6,000 (ข้อมูลจำเพาะ 27,000 min-1: สูงสุด 8,000) | สูงสุด 6,000 | ||||||
| รูเทเปอร์ | เทเปอร์ 7/24 No.30 | |||||||
| ระบบสัมผัสคู่ BT (BIG-PLUS) |
เป็นทางเลือก | |||||||
| ระบบน้ำหล่อเย็นผ่านสปินเดิล (CTS) | เป็นทางเลือก (ไม่สามารถเลือก CTS สำหรับรุ่นข้อมูลจำเพาะ 27,000 min-1 ได้) |
เป็นทางเลือก | ||||||
| อัตราป้อน | อัตราการเคลื่อนที่เร็ว (แกน X, Y, Z) [ม./นาที (นิ้ว/นาที)] |
50 x 50 x 56 (1,969 x 1,969 x 2,205) | ||||||
| อัตราการป้อนตัด [มม./นาที (นิ้ว/นาที)] |
X,Y,Z: 1 - 30,000 ( 0.04 - 1,181) *7 | |||||||
| ชุด ATC | ประเภทก้านเครื่องมือ | MAS-BT30 | ||||||
| ประเภทพูลสตัด*4 | MAS-P30T-2 | |||||||
| ความจุในการเก็บเครื่องมือ [ชิ้น] | 14 / 21 | 14 / 21 / 28 | 100 *12 | |||||
| ความยาวเครื่องมือสูงสุด *1 [มม. (นิ้ว)] | 160 (6.3) [21 เครื่องมือ] 250 (9.8) [14 เครื่องมือ] |
250 (9.8) | ||||||
| เส้นผ่านศูนย์กลางเครื่องมือสูงสุด *1 [มม. (นิ้ว)] | 110 (4.3) | แมกกาซีนแบบเทอร์เร็ต: 110 (4.3), สต็อกเกอร์เก็บเครื่องมือ: 60 (2.3) / 110 (4.3) (ไม่มีเครื่องมือที่อยู่ติดกัน) |
||||||
| น้ำหนักเครื่องมือสูงสุด *1 [กก. (ปอนด์)] | 3.0 (6.6) [4.0 (8.8) *10]/เครื่องมือ, (น้ำหนักเครื่องมือรวม: 25 (55.1) สำหรับ 14 เครื่องมือ, 35 (77.2) สำหรับ 21 หรือ 28 เครื่องมือ) |
แมกกาซีนแบบเทอร์เร็ต: 3.0 (6.6) [4.0 (8.8) *10] / เครื่องมือ, (น้ำหนักเครื่องมือรวม: 35 (77.2)) สต็อกเกอร์เก็บเครื่องมือ: 4.0 (8.8) / เครื่องมือ, (น้ำหนักเครื่องมือรวม: 50 (110.2)) |
||||||
| วิธีการเลือกเครื่องมือ | วิธีสุ่มแบบทางลัด | |||||||
| เวลาในการเปลี่ยนเครื่องมือ *5 | Tool To Tool [วินาที] | 0.6 / 0.7 (14 หรือ 21 เครื่องมือ / 28 เครื่องมือ) | 0.7 *13 | |||||
| Chip To Chip [วินาที] | ข้อมูลจำเพาะแกน Z 300 มม.: 1.2 / 1.3 (14 หรือ 21 เครื่องมือ / 28 เครื่องมือ) ข้อมูลจำเพาะแกน Z 380 มม.: 1.3 / 1.4 (14 หรือ 21 เครื่องมือ / 28 เครื่องมือ) |
1.4 *13 | ||||||
| มอเตอร์ไฟฟ้า | มอเตอร์สปินเดิลหลัก (10 นาที/ต่อเนื่อง) [kW] *2 |
ข้อมูลจำเพาะ 12,000 min-1: 10.1/7.0, ข้อมูลจำเพาะรุ่นแรงบิดสูง 10,000 min-1 (เป็นทางเลือก): 12.8/9.2, ข้อมูลจำเพาะ 20,000 min-1 (เป็นทางเลือก): 7.4/5.1, ข้อมูลจำเพาะ 27,000 min-1 (เป็นทางเลือก): 8.9/6.3 |
ข้อมูลจำเพาะ 12,000 min-1: 10.1/7.0, ข้อมูลจำเพาะรุ่นแรงบิดสูง 10,000 min-1 (เป็นทางเลือก):12.8/9.2, ข้อมูลจำเพาะ 20,000 min-1 (เป็นทางเลือก): 7.4/5.1 |
|||||
| มอเตอร์ป้อนแกน [kW] | X,Y: 1.0 / Z: 2.0 | |||||||
| แหล่งจ่ายไฟ | ระบบจ่ายไฟ | AC 200 ถึง 230 V±10%, 3 เฟส, 50/60Hz±2% | ||||||
| ความจุไฟฟ้า (ต่อเนื่อง) [kVA] | 10.4 | 10.4 | ||||||
| การจ่ายลม | แรงดันลมปกติ [MPa] | 0.4 - 0.6 (ค่าที่แนะนำ: 0.5 MPa *8) | ||||||
| อัตราการไหลที่ต้องการ [ลิตร/นาที] | 40 (ข้อมูลจำเพาะ 27,000 min-1: 115) | 40 | ||||||
| ขนาดเครื่องจักร | ความสูง [มม. (นิ้ว)] | ข้อมูลจำเพาะแกน Z 300 มม.: 2,529 (99.6) ข้อมูลจำเพาะแกน Z 380 มม.: 2,568 (101.1) |
2,568 (101.1) | |||||
| พื้นที่ติดตั้งที่ต้องการ *11 [เมื่อเปิดประตูชุดควบคุม] [มม. (นิ้ว)] |
1,080 × 2,161 [2,999] (42.5 × 85.1[118.1]) |
1,560 × 2,081 [2,919] (61.4 × 81.9[114.9]) |
2,050 × 2,081 [2,919] (80.7 × 81.9[114.9]) |
2,050 x 2,081 [2,919] (80.7 x 81.9 [114.9]) |
||||
| น้ำหนัก [พร้อม BV7-870Ad] [กก. (ปอนด์)] |
2,350 (5,181) [2,650(5,843)] |
2,400 (5,292) [2,700(5,953)] |
2,550 (5,622) | 2,700 (5,953) | ||||
| ความแม่นยำ*3 | ความแม่นยำของการกำหนดตำแหน่งแกนแบบสองทิศทาง (ISO230-2:1988) [มม. (นิ้ว)] |
0.006 - 0.020 (0.00024 - 0.00079) | ||||||
| ความสามารถในการทำซ้ำของการกำหนดตำแหน่งแกนแบบสองทิศทาง (ISO230-2:2014) [มม. (นิ้ว)] |
น้อยกว่า 0.004 (0.00016) | |||||||
| ประตูด้านหน้า | 2 ประตู | |||||||
| อุปกรณ์มาตรฐาน | คู่มือการใช้งาน (DVD 1 ชุด), สลักเกลียวปรับระดับ (4 ชิ้น), แผ่นปรับระดับ (4 ชิ้น) | |||||||
- *1 ความยาวเครื่องมือสูงสุด เส้นผ่านศูนย์กลางสูงสุด และน้ำหนักสูงสุดจะถูกจำกัดขึ้นอยู่กับความเร็วรอบสปินเดิลที่ใช้งาน การกำหนดค่า จุดศูนย์ถ่วง ฯลฯ ตัวเลขที่แสดงในที่นี้มีไว้เพื่อการอ้างอิงเท่านั้น โปรดติดต่อตัวแทนจำหน่ายในพื้นที่ของคุณสำหรับรายละเอียดเพิ่มเติม
- *2 เอาต์พุตมอเตอร์สปินเดิลจะแตกต่างกันไปขึ้นอยู่กับความเร็วรอบสปินเดิล
- *3 วัดตามมาตรฐาน ISO และมาตรฐานของ Brother โปรดติดต่อตัวแทนจำหน่ายในพื้นที่ของคุณสำหรับรายละเอียดเพิ่มเติม
- *4 ข้อมูลจำเพาะของ Brother ใช้กับพูลสตัดสำหรับ CTS
- *5 วัดตามมาตรฐาน JIS B6336-9 และ MAS011-1987
- *6 จำเป็นต้องปรับพารามิเตอร์ (การปรับความเร่งและความเร็วในการกำหนดตำแหน่งจะเปลี่ยนไปตามน้ำหนักด้วย)
- *7 เมื่อใช้โหมดความแม่นยำสูง B
- *8 แรงดันลมปกติจะแตกต่างกันไปขึ้นอยู่กับข้อมูลจำเพาะของเครื่องจักร รายละเอียดโปรแกรมการตัดเฉือน หรือการใช้อุปกรณ์ต่อพ่วง ตั้งค่าแรงดันให้สูงกว่าค่าที่แนะนำ
- *9 เครื่องจักรจำเป็นต้องติดตั้งอุปกรณ์ตรวจจับการเคลื่อนย้ายขึ้นอยู่กับปลายทาง เครื่องจักรที่ติดตั้งอุปกรณ์ตรวจจับการเคลื่อนย้ายจะมี "RD" ต่อท้ายชื่อรุ่น
- *10 ต้องเปลี่ยนการตั้งค่าพารามิเตอร์ (เวลาในการอินเด็กซ์เครื่องมือจะเปลี่ยนไป) น้ำหนักเครื่องมือสูงสุด 4.0 กก. ไม่สามารถใช้ได้กับข้อมูลจำเพาะ 27,000 min-1
- *11 ค่านี้ไม่รวมถังน้ำยาหล่อเย็น
- *12 ค่าสำหรับแม็กกาซีนแบบเทอร์เร็ตรวมกับสต็อกเกอร์เก็บเครื่องมือ
- *13 ค่าสำหรับแม็กกาซีนแบบเทอร์เร็ต
- *14 ข้อมูลจำเพาะ 16,000 min-1 จะเลิกผลิตในเดือนมีนาคม 2026
| รุ่น CNC | CNC-D00《S300Xd2/S500Xd2/S700Xd2》 | |
|---|---|---|
| แกนควบคุม | 5 แกน (X, Y, Z, แกนเพิ่มเติม 2 แกน) | |
| แกนควบคุมพร้อมกัน | การกำหนดตำแหน่ง | 5 แกน (X, Y, Z, แกนเพิ่มเติม 2 แกน) |
| การอินเตอร์โพเลต | เชิงเส้น: 4 แกน (X, Y, Z, แกนเพิ่มเติม 1 แกน) แนววงกลม: 2 แกน เกลียว/กรวย: 3 แกน (X, Y, Z) |
|
| ค่าการเพิ่มของค่าป้อนข้อมูลต่ำสุด | 0.001 มม., 0.0001 นิ้ว, 0.001 องศา 0.0001 มม., 0.00001 นิ้ว, 0.0001 องศา (เป็นทางเลือก) |
|
| ขนาดที่ตั้งโปรแกรมได้สูงสุด | ±999999.999 มม., ±99999.9999 นิ้ว ±999999.9999 มม., ±99999.99999 นิ้ว (เป็นทางเลือก) |
|
| หน้าจอแสดงผล | หน้าจอสัมผัส LCD สี ขนาด 15 นิ้ว | |
| ความจุหน่วยความจำ | 500 Mbytes, 3 Gbytes (เป็นทางเลือก) (ความจุรวมของโปรแกรมและคลังข้อมูล) |
|
| การสื่อสารภายนอก | อินเทอร์เฟซหน่วยความจำ USB, Ethernet, RS232C (เป็นทางเลือก) | |
| จำนวนโปรแกรมที่ลงทะเบียนได้ | 4,000 (ความจุรวมของโปรแกรมและคลังข้อมูล) | |
| รูปแบบโปรแกรม | ภาษา NC, แบบสนทนา (เปลี่ยนโดยพารามิเตอร์) สามารถแปลงจากโปรแกรมแบบสนทนาเป็นโปรแกรมภาษา NC ได้ * มีเฉพาะภาษา NC เท่านั้นในรุ่น S700Xd2-100T ไม่มีภาษาแบบสนทนา |
|
| รุ่น CNC | CNC-D00v(DB)《S300Xd2-5AX/S500Xd2-5AX/S700Xd2-5AX》 | |
|---|---|---|
| แกนควบคุม | 5 แกน (X, Y, Z, แกนเพิ่มเติม 2 แกน) | |
| แกนควบคุมพร้อมกัน | การกำหนดตำแหน่ง | 5 แกน (X, Y, Z, แกนเพิ่มเติม 2 แกน) |
| การอินเตอร์โพเลต | เชิงเส้น: 5 แกน (X, Y, Z, แกนเพิ่มเติม 2 แกน) แนววงกลม: 2 แกน เกลียว/กรวย: 4 แกน (แกนเชิงเส้น 3 แกน + แกนเพิ่มเติม 1 แกน, แกนเชิงเส้น 2 แกน + แกนเพิ่มเติม 2 แกน) |
|
| ค่าการเพิ่มของค่าป้อนข้อมูลต่ำสุด | 0.0001 มม., 0.00001 นิ้ว, 0.0001 องศา | |
| ขนาดที่ตั้งโปรแกรมได้สูงสุด | ±999999.9999 มม., ±99999.99999 นิ้ว | |
| หน้าจอแสดงผล | หน้าจอสัมผัส LCD สี ขนาด 15 นิ้ว | |
| ความจุหน่วยความจำ | 3GB (ความจุรวมของโปรแกรมและคลังข้อมูล) | |
| การสื่อสารภายนอก | อินเทอร์เฟซหน่วยความจำ USB, Ethernet, RS232C (เป็นทางเลือก) | |
| จำนวนโปรแกรมที่ลงทะเบียนได้ | 4,000 (ความจุรวมของโปรแกรมและคลังข้อมูล) | |
| รูปแบบโปรแกรม | ภาษา NC * ไม่มีภาษาแบบสนทนา |
|
- * "แกนควบคุม" และ "แกนควบคุมพร้อมกัน" ระบุจำนวนแกนสูงสุด ซึ่งจะ แตกต่างกันไปขึ้นอยู่กับปลายทางที่จัดส่งหรือข้อมูลจำเพาะของเครื่องจักร
- * Ethernet เป็นเครื่องหมายการค้าจดทะเบียนของ Xerox Corporation ในสหรัฐอเมริกา
| การทำงาน | เดินเครื่องทดสอบ การล็อกเครื่องจักร การรีสตาร์ทโปรแกรม การโอเวอร์ไรด์อัตราการเคลื่อนที่เร็ว การโอเวอร์ไรด์การป้อนตัด การแก้ไขพื้นหลัง ภาพหน้าจอ ระดับการทำงาน ปุ่มสัญญาณอินพุตภายนอก ปุ่มลัด < เป็นทางเลือก > |
|
|---|---|---|
| การเขียนโปรแกรม | สัมบูรณ์ / สัมพัทธ์ นิ้ว / เมตริก การตั้งค่าระบบพิกัด มุม C / มุม R การแปลงการหมุน การต๊าปแบบซิงโครไนซ์ โปรแกรมย่อย การแสดงผลกราฟิก |
|
| การวัด | การวัดชิ้นงานอัตโนมัติ *1 การวัดความยาวเครื่องมือ |
|
| ความเร็วสูงและความแม่นยำสูง | การปรับตั้งพารามิเตอร์การแมชชีนนิ่ง โหมดความแม่นยำสูง AIII โหมดความแม่นยำสูง BI (อ่านล่วงหน้า 160 บล็อก) การชดเชยแบ็คแลช ระบบควบคุมจุดศูนย์กลางปลายเครื่องมือ *3 *4 (อ่านล่วงหน้า 1,000 บล็อก) < เป็นทางเลือก > |
|
| การตรวจสอบ | การตรวจสอบโหลดการแมชชีนนิ่ง การตรวจสอบ ATC การทำนายการโอเวอร์โหลด การแสดงรูปคลื่น / การส่งออกรูปคลื่นไปยังการ์ดหน่วยความจำ การชดเชยการบิดตัวจากความร้อนอัตโนมัติ (แกน X, Y และ Z) การแสดงผลประสิทธิภาพการผลิต อายุการใช้งานเครื่องมือ / เครื่องมือสำรอง ฟังก์ชันการตรวจจับเศษชิ้นงานติดค้าง |
|
| การบำรุงรักษา | ฟังก์ชันการดึงต๊าปกลับ บันทึกสถานะ บันทึกการเตือน บันทึกการทำงาน ประกาศการบำรุงรักษา การวัดความต้านทานฉนวนมอเตอร์ ตัวกรองสำหรับล้างเครื่องมือพร้อมระบบตรวจจับการอุดตันของตัวกรอง เอ็นโค้ดเดอร์แบบไม่ใช้แบตเตอรี่ การทดสอบโหลดเบรก |
|
| อัตโนมัติ / เครือข่าย | รีโมทคอมพิวเตอร์ OPC UA การแจ้งเตือนอัตโนมัติ PLC ในตัว (LD/ST/FBD) < เป็นทางเลือก > |
|
| การประหยัดพลังงาน | ปิดเครื่องอัตโนมัติ โหมดสแตนด์บาย ปิดน้ำหล่อเย็นอัตโนมัติ ปิดไฟส่องสว่างการทำงานอัตโนมัติ หน่วงเวลาปิดระบบฉีดล้างเศษชิ้นงาน การทำงานแบบประหยัดพลังงานของระบบฉีดล้างเศษชิ้นงาน โหมดประหยัดพลังงาน |
|
| แอปพลิเคชันสนับสนุน | ปรับตั้งพารามิเตอร์เครื่องจักร เครื่องมือ ATC อายุการใช้งานเครื่องมือ การแสดงรูปคลื่น ประสิทธิภาพการผลิต การประหยัดพลังงาน/การใช้พลังงานไฟฟ้า การสนับสนุนการกู้คืนระบบ การตรวจสอบ PLC การสนับสนุนการแมชชีนนิ่งโดยไม่อุ่นเครื่อง แผงควบคุมซอฟต์แวร์ |
|
| อุปกรณ์เสริม | โปรแกรมดูไฟล์ สมุดบันทึก เครื่องคิดเลข ลงทะเบียนทางลัด ปิดจอแสดงผล |
|
| ฟังก์ชันที่จำกัดเฉพาะภาษา NC | การเขียนโปรแกรมเมนู ระบบพิกัดเฉพาะที่ ระบบพิกัดชิ้นงานแบบขยาย การกำหนดตำแหน่งทางเดียว การป้อนเวลาผกผัน การป้อนข้อมูลที่ตั้งโปรแกรมได้ การชดเชยความยาวเครื่องมือ การชดเชยหัวกัด การปรับขนาด ภาพสะท้อน การเรียกโปรแกรมย่อยภายนอก มาโคร การทำงานของเทป / การทำงานของการโหลด FTP ฟังก์ชันการข้ามหลายรายการ < เป็นทางเลือก > |
|
| ฟังก์ชันที่จำกัดเฉพาะภาษาแบบสนทนา *6 | โปรแกรมการทำงาน โปรแกรมกำหนดการ การเลือกเครื่องมืออัตโนมัติ การตั้งค่าเงื่อนไขการตัดอัตโนมัติ การตั้งค่าการชดเชยความยาวเครื่องมืออัตโนมัติ การตั้งค่าการชดเชยคัตเตอร์อัตโนมัติ การคำนวณอินพุตตัวเลขที่ไม่รู้จักอัตโนมัติ การควบคุมลำดับการแมชชีนนิ่ง |
|
- *1 สำหรับเครื่องมือวัด โปรดเลือกทัชโพรบที่เป็นเป็นทางเลือก หรือจัดเตรียมมาเอง
- *2 เมื่อใช้คำสั่งระดับซับไมครอน จะไม่สามารถเปลี่ยนเป็นโปรแกรมการสนทนาได้
- *3 มีข้อจำกัดเกี่ยวกับการกำหนดค่าแกน
- *4 มีเฉพาะในรุ่น S300/S500/S700Xd2-5AX เท่านั้น
- *5 เป็นมาตรฐานในรุ่น S300/S500/S700Xd2-5AX
- *6 ภาษาแบบสนทนาไม่มีให้ใช้งานในรุ่น S300/S500/S700Xd2-5AX และ S700Xd2-100T

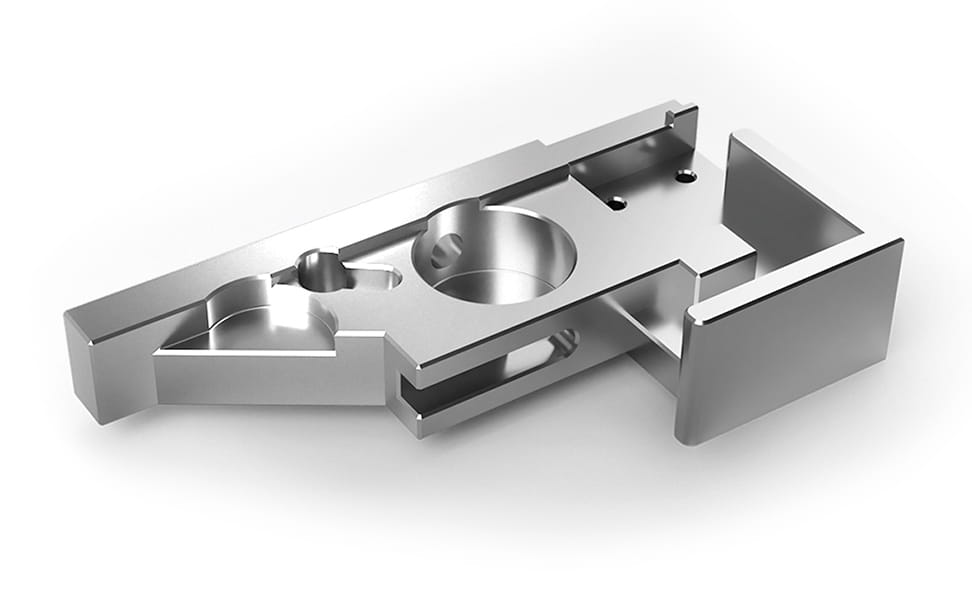

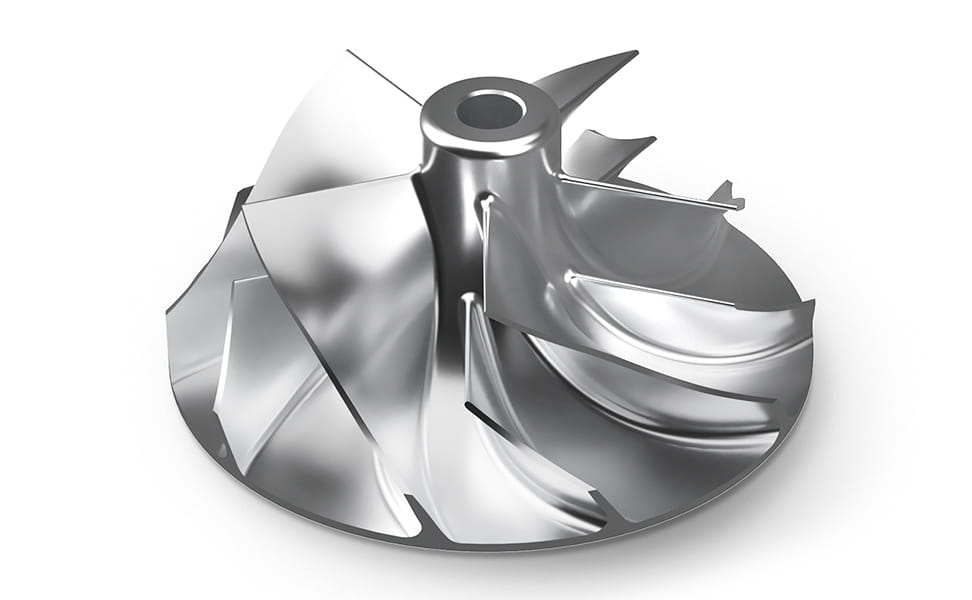

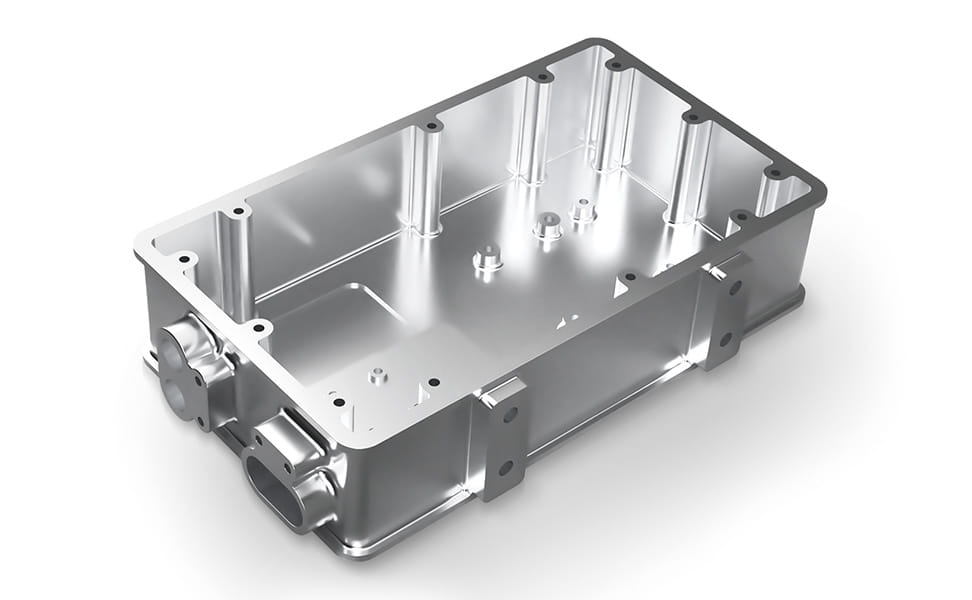

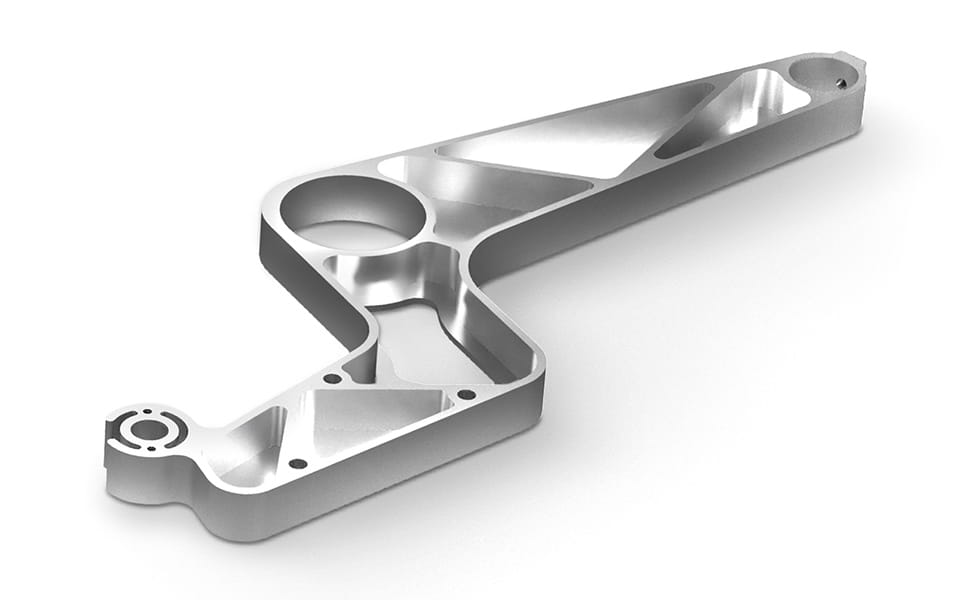

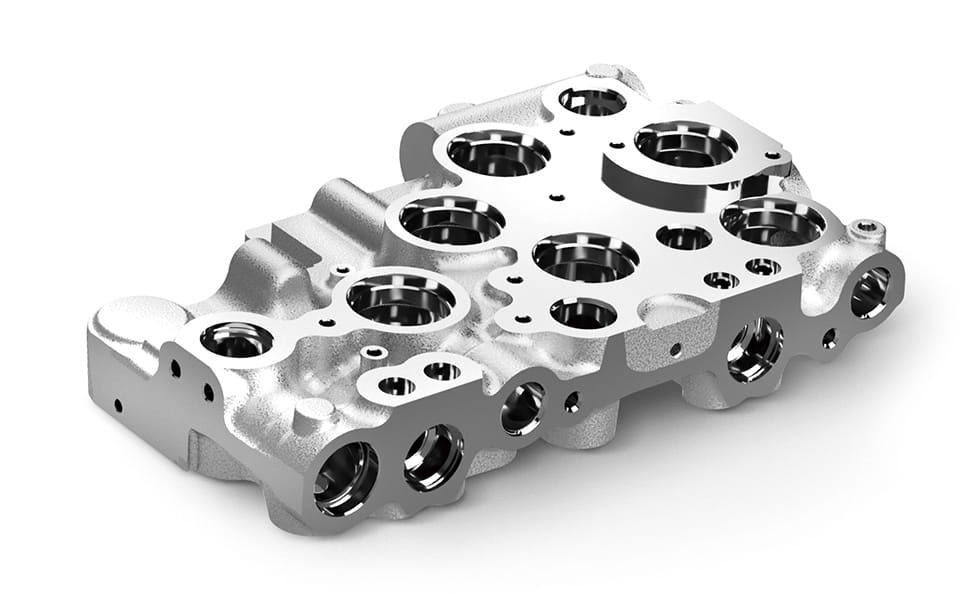

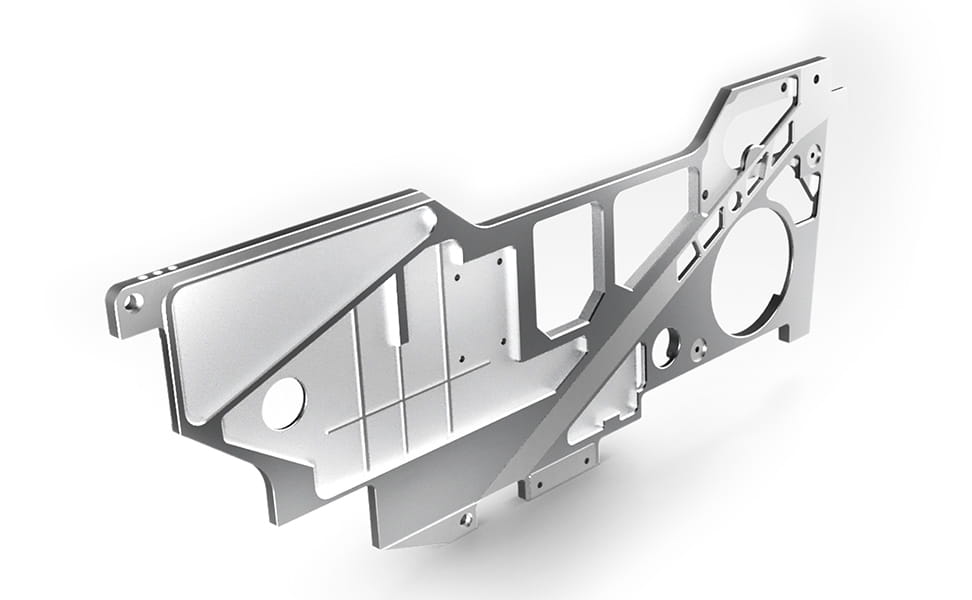

ตัวอย่าง
สนับสนุน
ข้อมูลสนับสนุน
