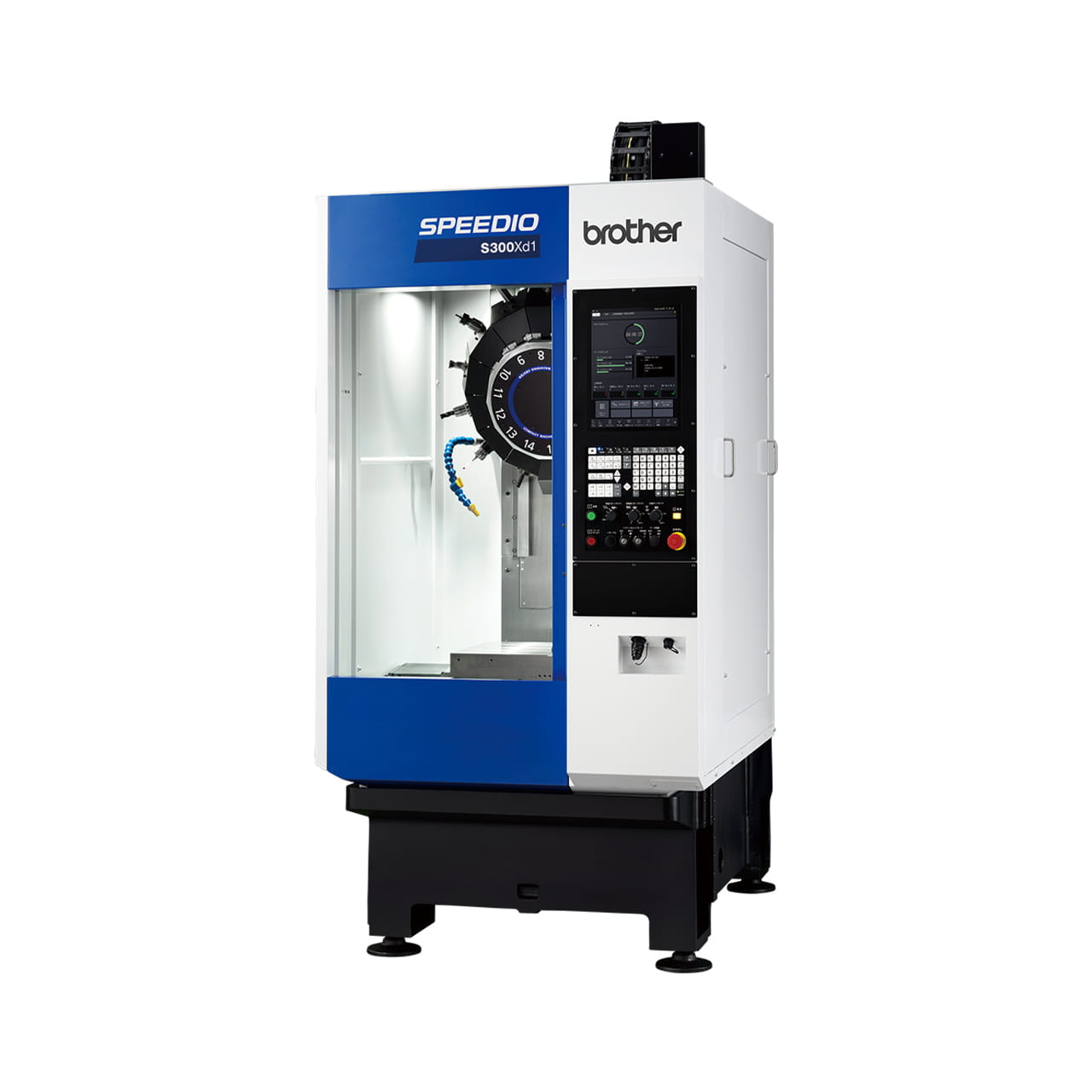

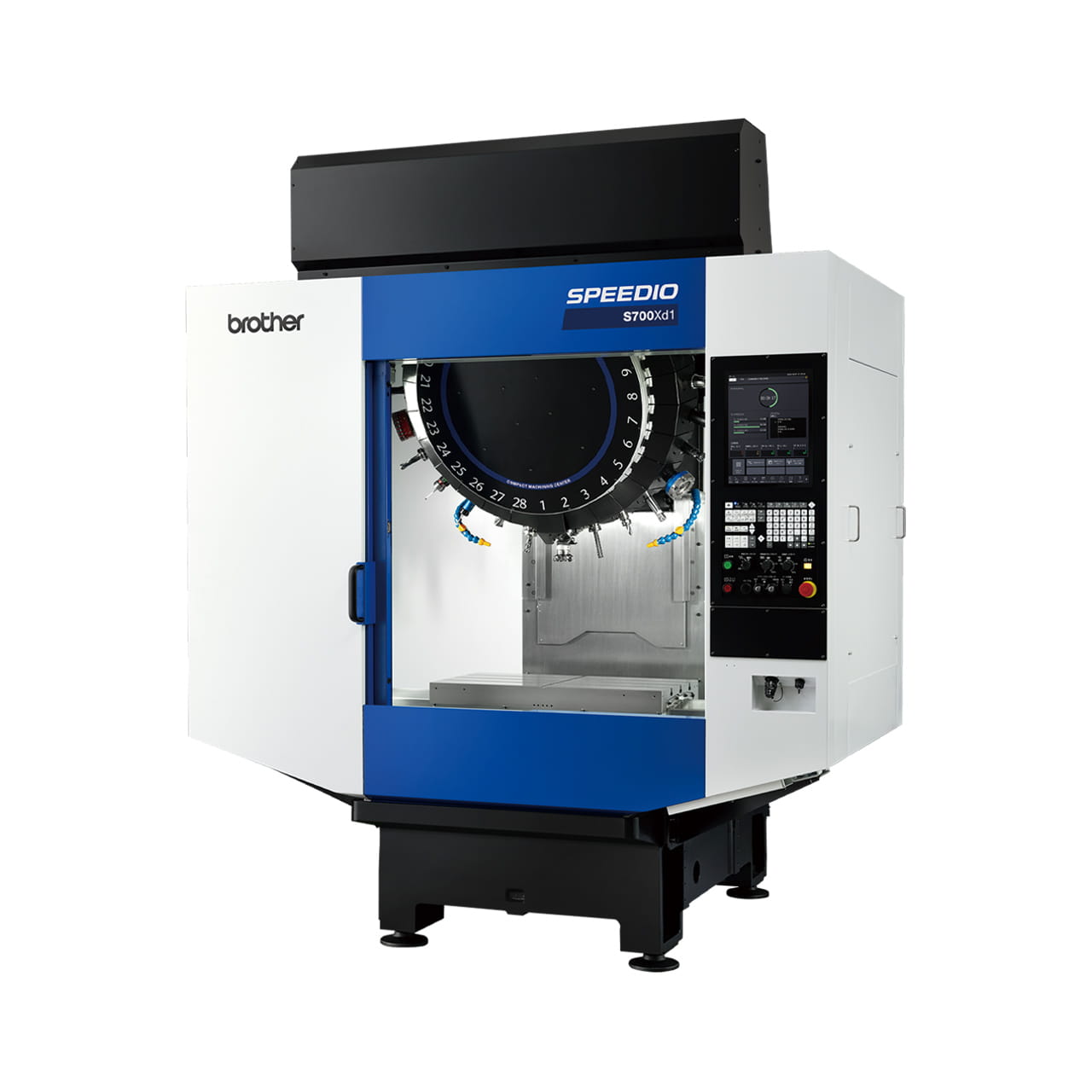

SPEEDIO S300Xd1-5AX
เครื่องแมชชีนนิ่งเซ็นเตอร์ขนาดกะทัดรัด
- ช่วงการเคลื่อนที่ [มม. (นิ้ว)]: X: 300 (11.8) Y: 450 (17.7) Z: 300 (11.8)
- ความเร็วรอบสปินเดิลสูงสุด (min-1): 10,000/ (เป็นทางเลือก) 16,000/ (เป็นทางเลือก) 27,000/ (เป็นทางเลือก) 10,000 แรงบิดสูง
- ความจุในการเก็บเครื่องมือ (ชิ้น): 14/ 21
เลือกรุ่นย่อย: S300Xd1-5AX

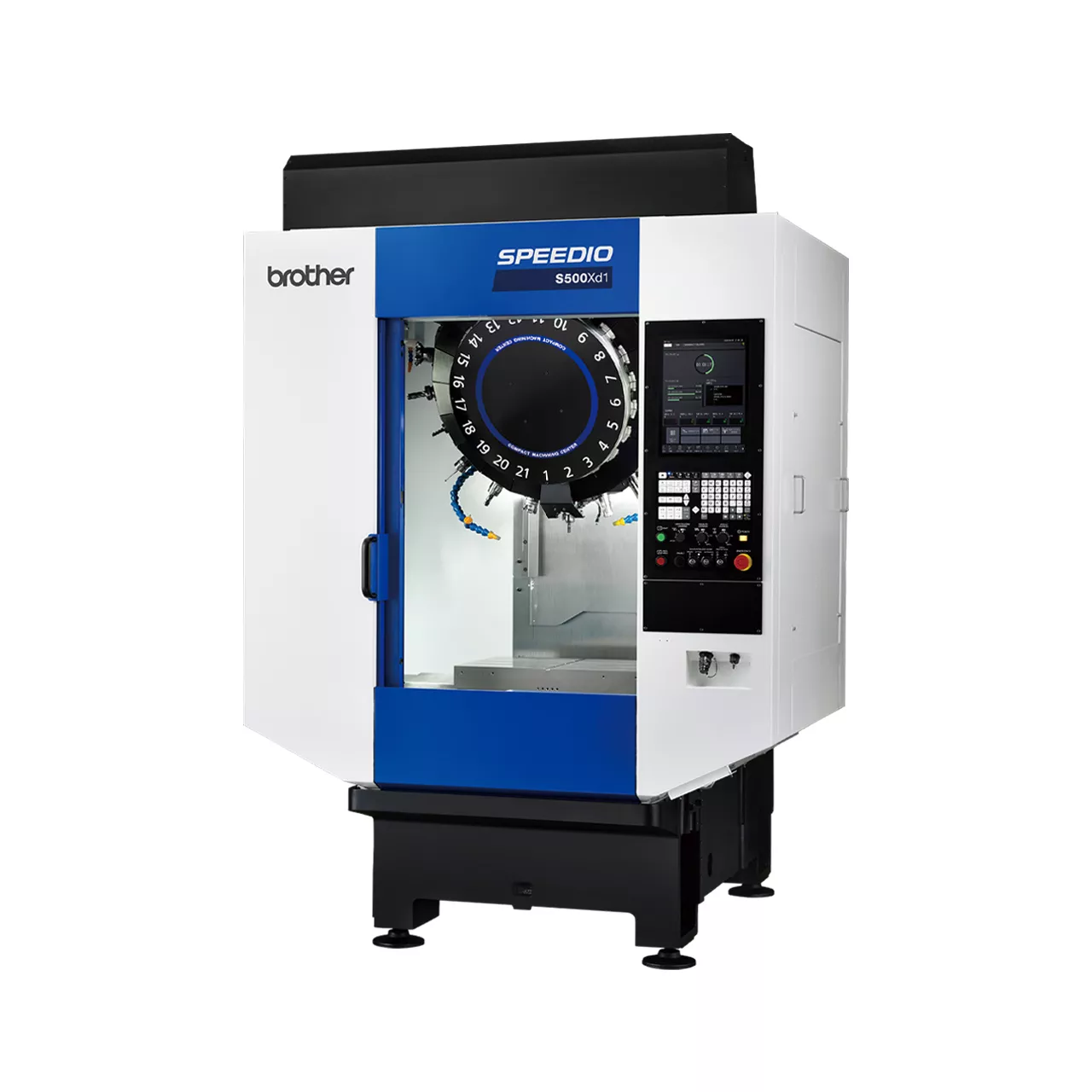

[เครื่องแมชชีนนิ่งเซ็นเตอร์ขนาดกะทัดรัดแนวตั้ง BT30]
รุ่นมาตรฐานแนวตั้ง
โดดเด่นด้วยผลิตภาพสูงและประสิทธิภาพการใช้พลังงาน
รองรับการแมชชีนนิ่งที่หลากหลายด้วยข้อมูลจำเพาะที่ครอบคลุม
ข้อมูล
ภาพรวม

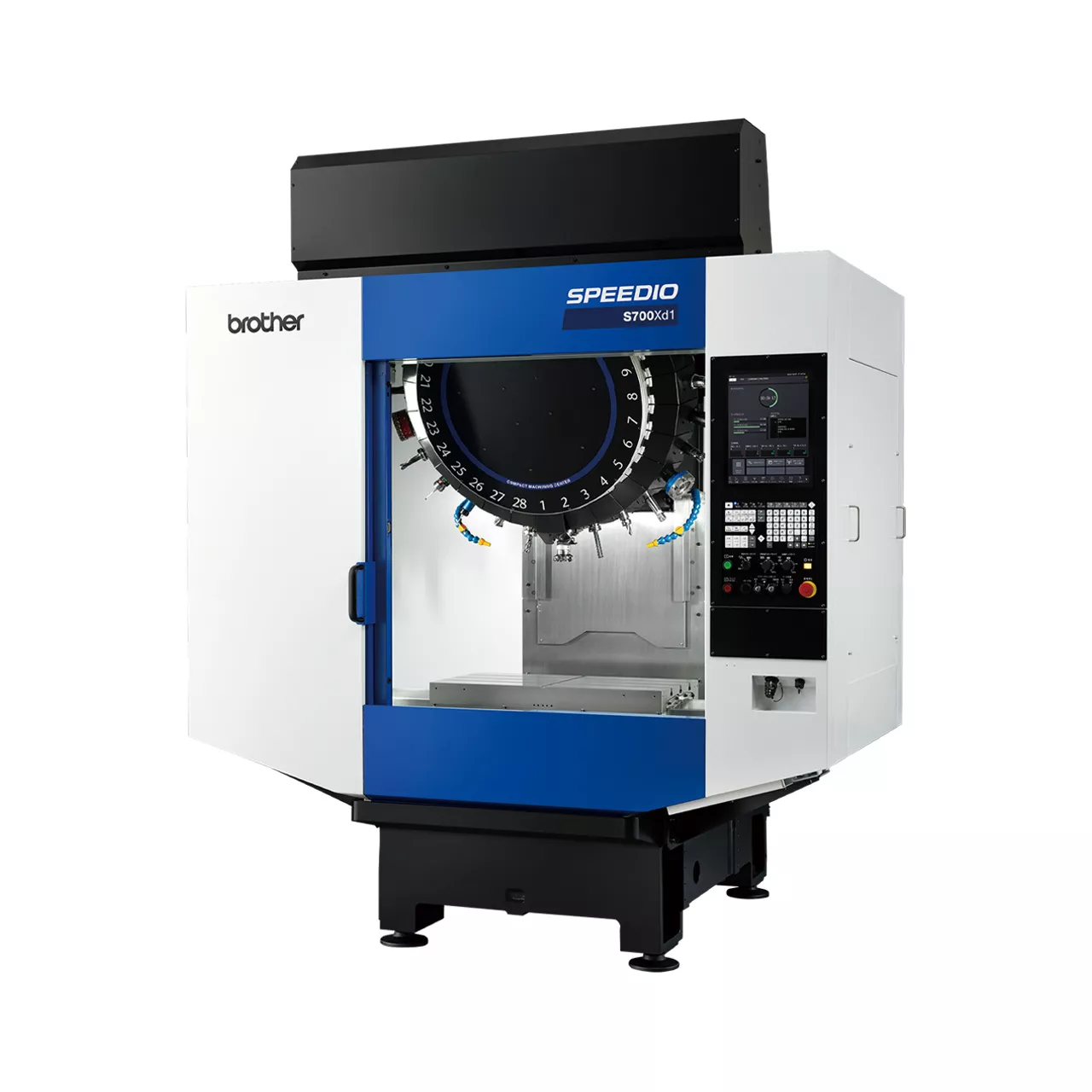

ด้วยแม็กกาซีน 28 เครื่องมือที่พัฒนาขึ้นใหม่ เครื่องจักรจึงมีความจุสำหรับเครื่องมือและจิ๊กมากขึ้น มีการรวมกระบวนการ เช่น การแมชชีนนิ่งหลายหน้าและรองรับชิ้นงานเป้าหมายได้หลากหลายยิ่งขึ้น
เมื่อรวมกับข้อมูลจำเพาะที่ครอบคลุม เครื่องจักรนี้จึงเหมาะสำหรับการแมชชีนนิ่งที่หลากหลาย
นอกเหนือจากแม็กกาซีน 14 และ 21 เครื่องมือแล้ว แม็กกาซีน 28 เครื่องมือแบบดรัมขนาดกะทัดรัดยังได้รับการพัฒนาขึ้นโดยยังคงประสิทธิภาพการเปลี่ยนเครื่องมือความเร็วสูงไว้ น้ำหนักเครื่องมือสูงสุดได้รับการปรับปรุงเป็น 4 กก.*
* ไม่สามารถเลือกแม็กกาซีน 28 เครื่องมือสำหรับ S300Xd1 ได้
น้ำหนักเครื่องมือสูงสุด 4 กก. *
* จำเป็นต้องเปลี่ยนการตั้งค่าพารามิเตอร์
ความสามารถในการรับน้ำหนักของโต๊ะสูงสุดเพิ่มขึ้นเป็น 400 กก.* สิ่งนี้ช่วยขยายทางเลือกของฟิกซ์เจอร์และส่งเสริมการรวมกระบวนการเข้าด้วยกัน
* ต้องเปลี่ยนการตั้งค่าพารามิเตอร์สำหรับความสามารถในการรับน้ำหนักของโต๊ะ 400 กก. ความสามารถในการรับน้ำหนักของโต๊ะสูงสุดคือ 300 กก. สำหรับ S300Xd1
ขนาดโต๊ะ (มม.)
S300Xd1/S500Xd1 600 X 400
S700Xd1 800 X 400
การปรับแต่งการควบคุมให้เหมาะสมด้วยคอนโทรลเลอร์ "CNC-D00" ใหม่ ช่วยขจัดการทำงานที่สูญเปล่าทั้งหมดที่อาจเกิดขึ้นระหว่างการแมชชีนนิ่ง
ขับเคลื่อนประสิทธิภาพของเครื่องจักรที่เชื่อถือได้สูงจนถึงขีดสุดเพื่อให้ได้ผลิตภาพสูง
การเปลี่ยนเครื่องมือความเร็วสูงทำได้โดยการเริ่ม/หยุดสปินเดิล การขึ้น/ลงของแกน Z และการทำงานของแม็กกาซีนที่เร็วขึ้นและได้รับการปรับให้เหมาะสมที่สุด สามารถเปลี่ยนเครื่องมือที่มีน้ำหนักสูงสุด 3 กก. ได้ในเวลาที่สั้นที่สุด นอกจากนี้ยังสามารถเปลี่ยนเครื่องมือที่มีน้ำหนักสูงสุด 4 กก. ได้โดยใช้เวลาเพิ่มขึ้นเพียงเล็กน้อย
แม็กกาซีน 14/21 เครื่องมือ
Chip - Chip: 1.3 วินาที → 1.2 วินาที
Tool - Tool: 0.7 วินาที → 0.6 วินาที
แม็กกาซีน 28 เครื่องมือ
Chip - Chip: 1.3 วินาที
Tool - Tool: 0.7 วินาที
เวลาที่สูญเปล่าลดลงโดยการทำการเปลี่ยนเครื่องมือและการกำหนดตำแหน่งแกน X/Y และแกนเพิ่มเติมไปพร้อมๆ กัน

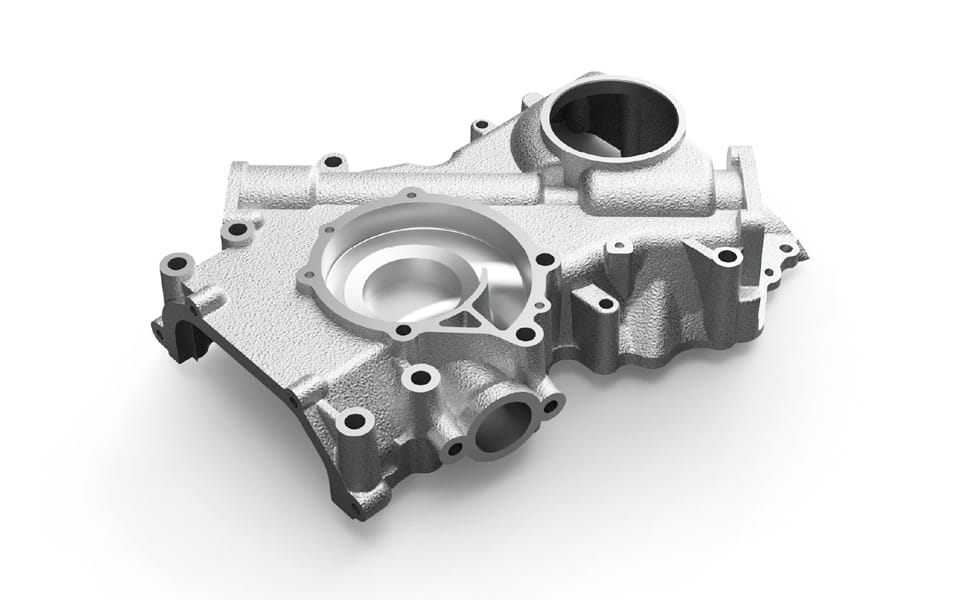

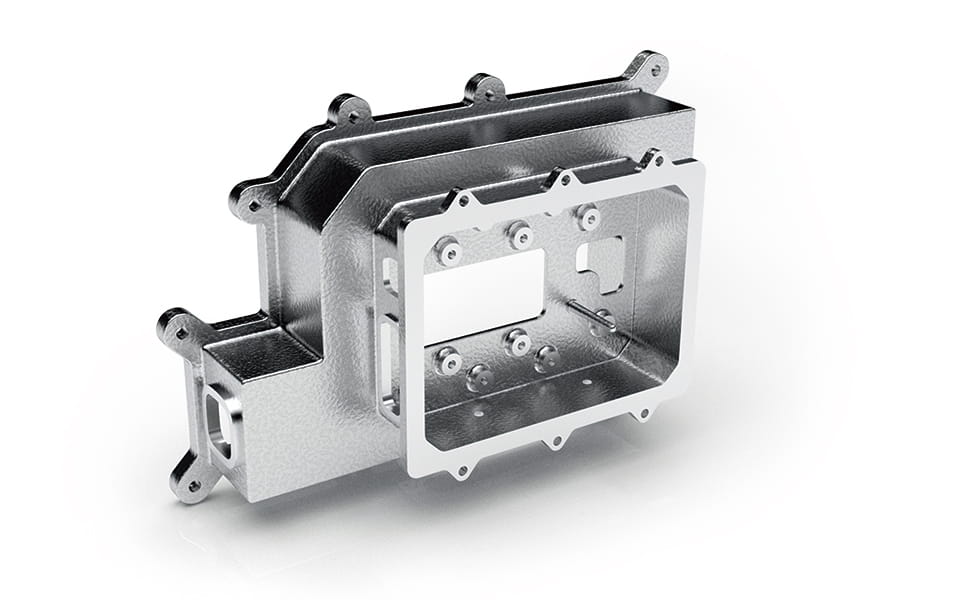

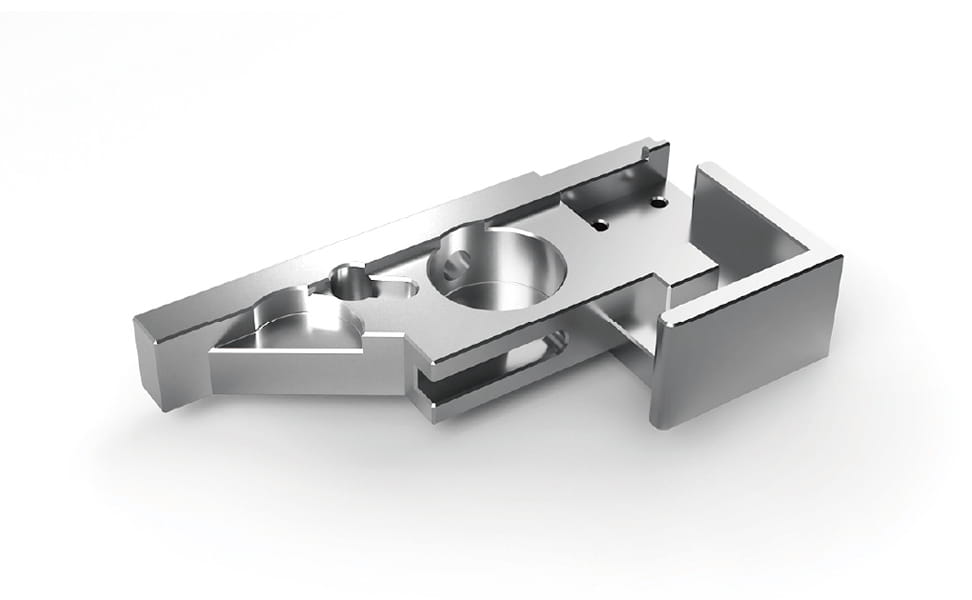

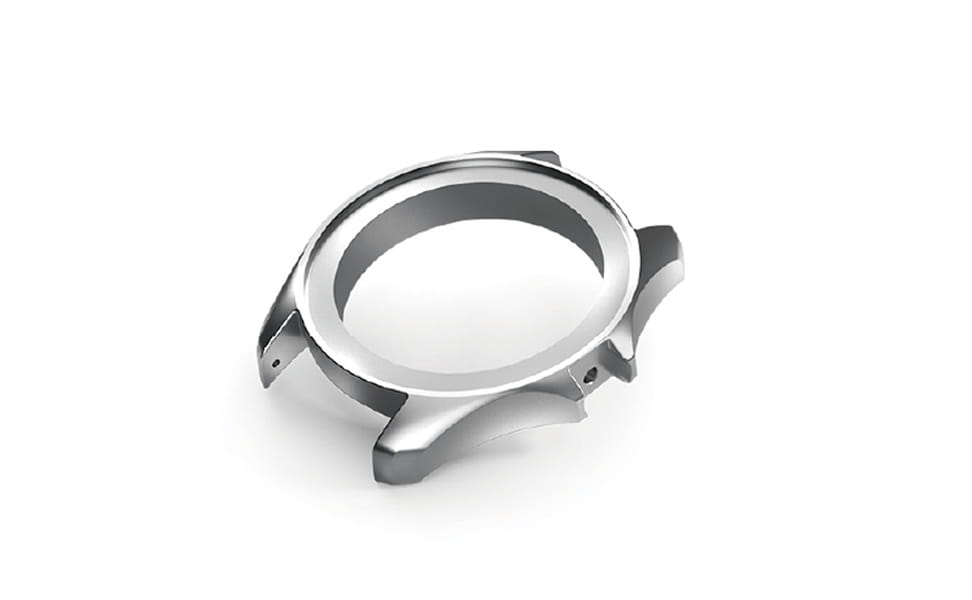

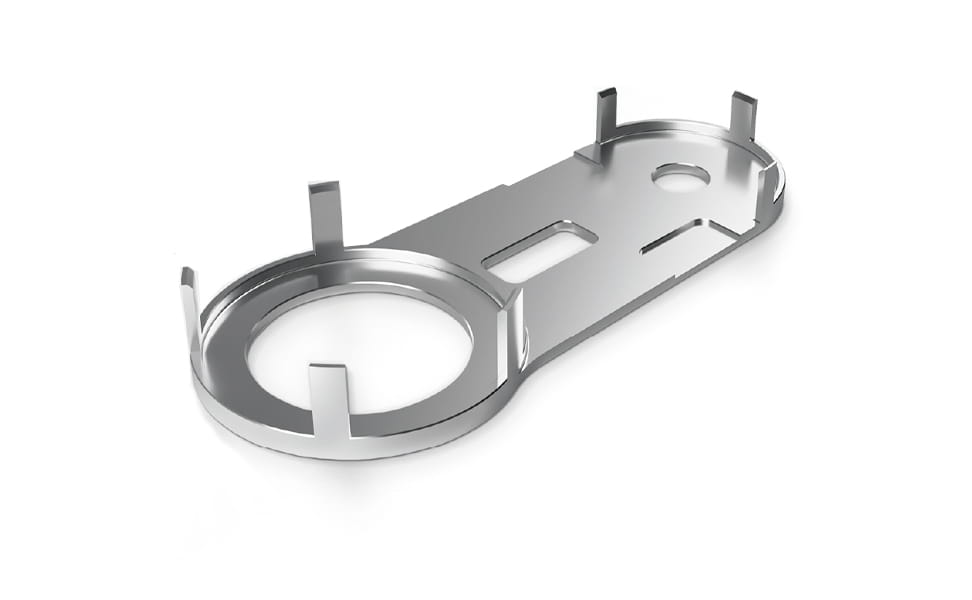

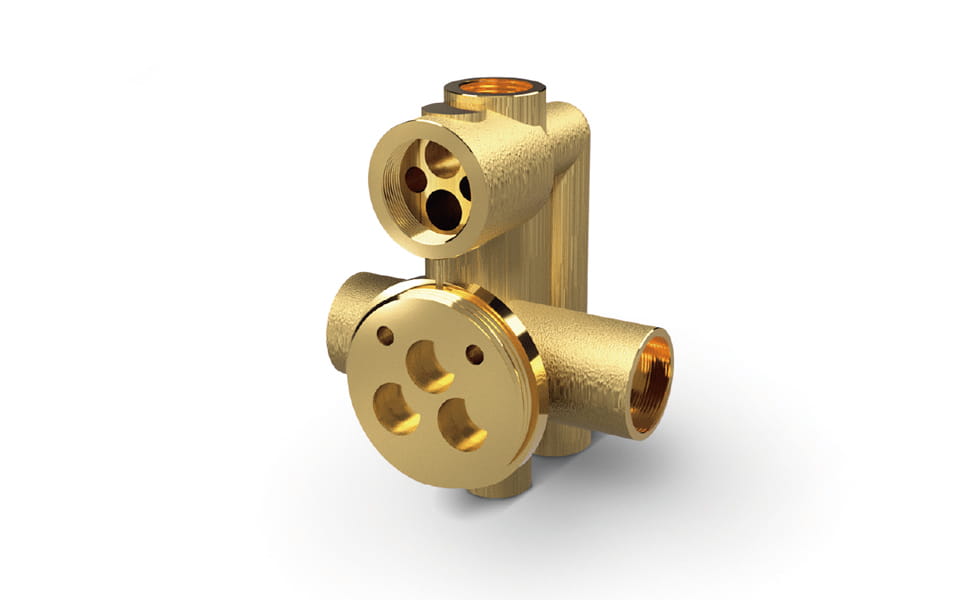

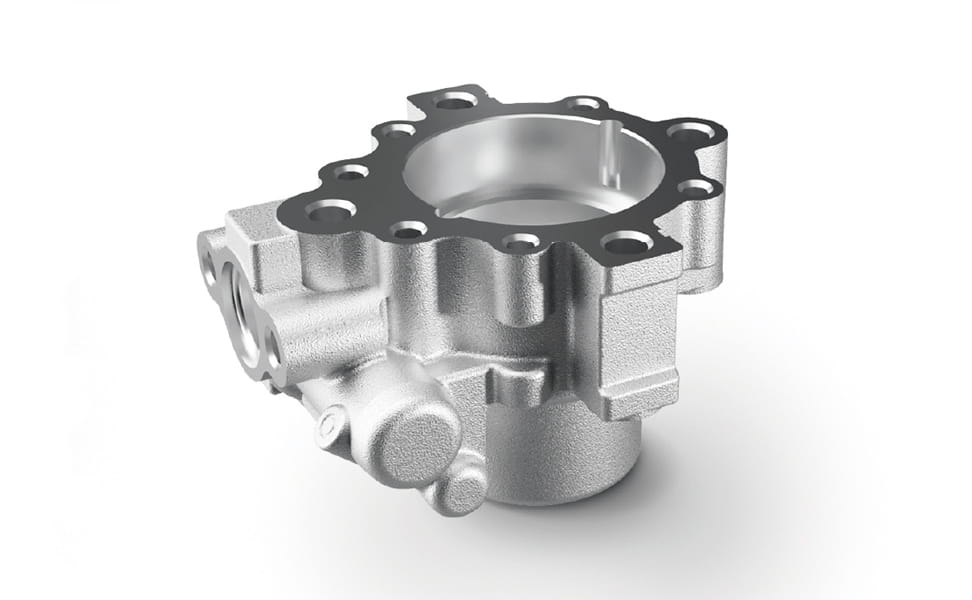

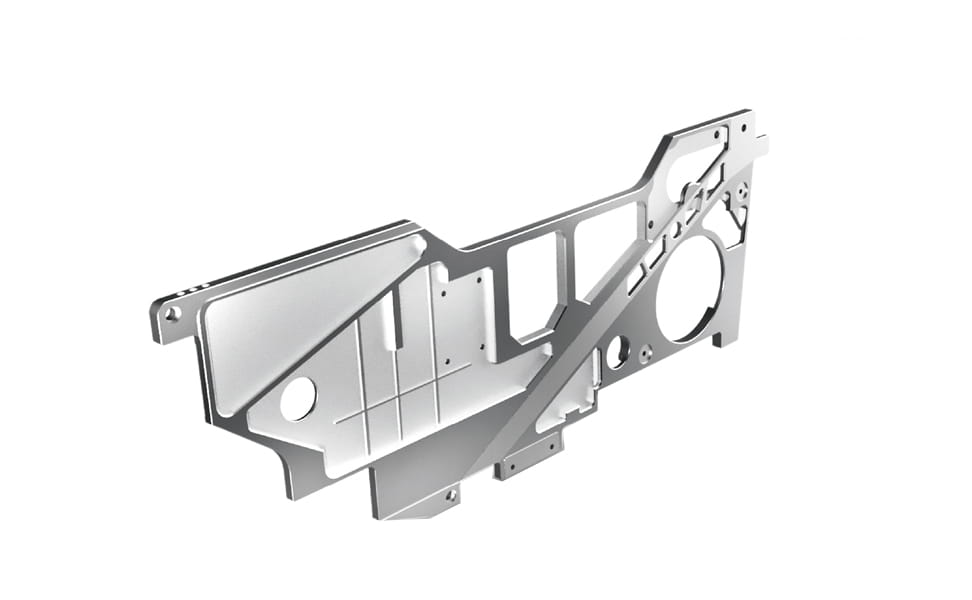

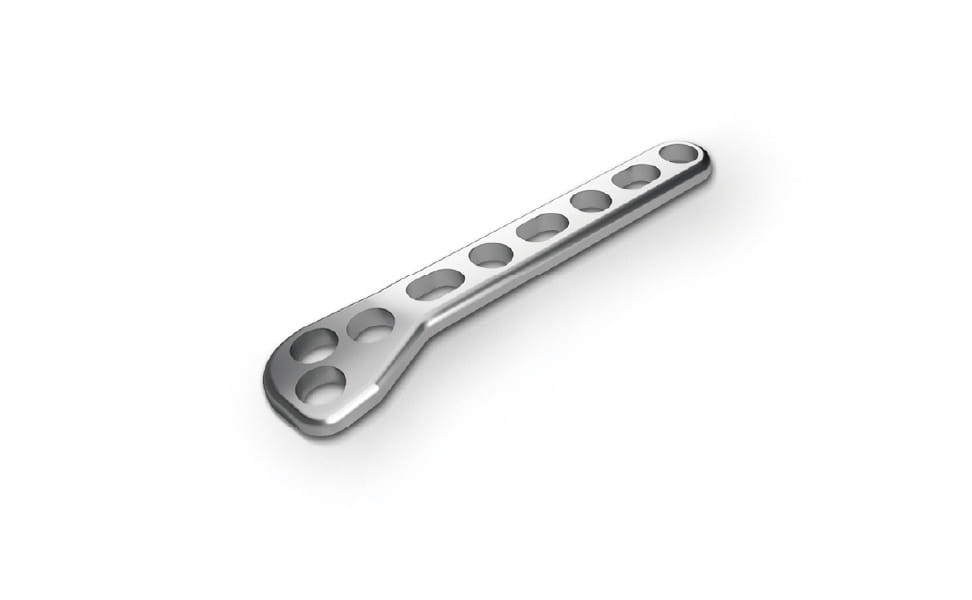

มีสปินเดิลที่พร้อมใช้งานสำหรับการแมชชีนนิ่งในอุตสาหกรรมต่างๆ ตั้งแต่อุตสาหกรรมยานยนต์ไปจนถึงเซมิคอนดักเตอร์ ชิ้นส่วนที่มีความแม่นยำ และอุปกรณ์ไอที
NC ใหม่ที่มีความเร็วในการประมวลผลดีขึ้นช่วยให้ได้ประสิทธิภาพความเร็วสูงและความแม่นยำสูงแม้ในการแมชชีนนิ่งแบบสามมิติ
มอเตอร์สปินเดิลที่มีแรงบิดสูงในช่วงความเร็วปานกลางและสูงถูกนำมาใช้เพื่อให้บรรลุการแมชชีนนิ่งความเร็วสูงและการแมชชีนนิ่งประสิทธิภาพสูง นอกจากนี้ เครื่องจักรข้อมูลจำเพาะแรงบิดสูง
(เป็นทางเลือก) ยังแสดงแรงบิดที่สูงขึ้นในช่วงความเร็วปานกลางและสูง และช่วยปรับปรุงแรงบิดในช่วงความเร็วต่ำได้อย่างมาก เครื่องจักรให้ประสิทธิภาพที่ยอดเยี่ยมในการแมชชีนนิ่งงานหนัก เช่น การเจาะและการต๊าปเกลียวขนาดเส้นผ่านศูนย์กลางใหญ่
ข้อมูลจำเพาะแรงบิดสูง 10,000 min-1 (เป็นทางเลือก)
แรงบิดสูงสุด: 92 Nm
เอาต์พุตสูงสุด: 26.2 kW
ข้อมูลจำเพาะมาตรฐาน 10,000 min-1
แรงบิดสูงสุด: 40 Nm
เอาต์พุตสูงสุด: 18.9 kW
นอกเหนือจากการควบคุมเซอร์โวที่ตอบสนองอย่างรวดเร็วแล้ว ความเร็วในการประมวลผลเซอร์โวและความละเอียดยังได้รับการปรับปรุงอย่างมากอีกด้วย การควบคุมการแมชชีนนิ่งสามมิติแบบดั้งเดิมที่ได้รับการปรับปรุง รวมถึงการเพิ่มบล็อกการอ่านล่วงหน้าและการปรับปรุงคุณภาพพื้นผิวด้วยฟังก์ชันออฟเซ็ตเส้นทางที่ราบรื่น ช่วยให้บรรลุการแมชชีนนิ่งสามมิติความเร็วสูงและมีความแม่นยำสูง
ข้อมูลจำเพาะสปินเดิลความเร็วสูง (เป็นทางเลือก): 27,000 min-1
โหมดความแม่นยำสูง BI: อ่านล่วงหน้า 160 บล็อก
โหมดความแม่นยำสูง BII (เป็นทางเลือก): อ่านล่วงหน้า 1000 บล็อก
ความสามารถที่เพิ่มขึ้นในการประมวลผลส่วนของเส้นขนาดเล็กมากช่วยลดเวลาในการแมชชีนนิ่ง
สามารถเลือกตัวเลือก CTS ได้จาก 3 MPa หรือ 7 MPa ด้วยตัวเลือกนี้ เครื่องจักรสามารถทำงานได้อย่างเต็มศักยภาพในการเจาะความเร็วสูงหรือการเจาะแบบจิก
มาพร้อมกับฟังก์ชันที่จำเป็นสำหรับการกัดงาน 5 แกนพร้อมกัน รวมถึงระบบควบคุมจุดศูนย์กลางปลายเครื่องมือซึ่งทำการแมชชีนนิ่งโดยการเปลี่ยนทิศทางของเครื่องมือให้สัมพันธ์กับชิ้นงาน การอ่านล่วงหน้าสูงสุด 1,000 บล็อก และคำสั่งระดับซับไมครอน สำหรับคอนโทรลเลอร์ CNC-D00 รุ่นใหม่ ความจุของ CPU ได้รับการเพิ่มขึ้นอย่างมากเพื่อเพิ่มประสิทธิภาพการประมวลผลส่วนของเส้นขนาดเล็กมากให้สูงขึ้นถึงสี่เท่าเมื่อเทียบกับคอนโทรลเลอร์รุ่นก่อนหน้า ช่วยให้สามารถประมวลผลข้อมูลจาก CAM ที่มีค่าความคลาดเคลื่อน (Tolerance) ขนาดเล็กได้ด้วยความเร็วสูง
ฟังก์ชัน NC ที่เกี่ยวข้องกับการกัดงาน 5 แกนพร้อมกัน *
ระบบควบคุมจุดศูนย์กลางปลายเครื่องมือ (อ่านล่วงหน้า 1,000 บล็อก),
คำสั่งระดับซับไมครอน,
การตั้งค่าพิกัดฟีเจอร์,
ความจุหน่วยความจำ (3 Gbytes)
* ทั้งหมดนี้เป็นมาตรฐานในรุ่น S300Xd1-5AX / S500Xd1-5AX / S700Xd1-5AX
สามารถใช้งานได้อย่างเข้าใจง่ายด้วยแอปพลิเคชันใหม่และหน้าจอสัมผัสแนวตั้ง ฟังก์ชันที่เกี่ยวข้องจะถูกจัดกลุ่มตามวัตถุประสงค์ เช่น การตั้งค่าและการแมชชีนนิ่ง ซึ่งนำไปสู่การปฏิบัติงานที่มีประสิทธิภาพ สถานะการผลิตและการปฏิบัติงานจะแสดงเป็นภาพ ช่วยให้ทำความเข้าใจได้รวดเร็วยิ่งขึ้น สามารถปฏิบัติงานโดยไร้ความสูญเปล่าในกระบวนการตั้งค่า การปรับตั้งการแมชชีนนิ่ง การผลิต และการกู้คืนระบบ ซึ่งนำไปสู่การปรับปรุงประสิทธิภาพการทำงานและอัตราการเดินเครื่อง
ข้อมูลที่จำเป็นสำหรับการผลิต เช่น ตัวนับชิ้นงานและอายุการใช้งานของเครื่องมือ จะถูกรวบรวมไว้บนหน้าจอหลัก มีปุ่มลัดสำหรับหน้าจอที่ใช้งานบ่อย เพื่อให้คุณสามารถเปิดได้ด้วยสัมผัสเดียว
ความสามารถในการใช้งานได้รับการปรับปรุงอย่างมากโดยการจัดกลุ่มฟังก์ชันที่เกี่ยวข้อง การสร้างแอปพลิเคชันสนับสนุนใหม่ที่เข้าใจง่ายพร้อมความสามารถในการทำงานและการมองเห็นที่ดียิ่งขึ้น การจัดหาอุปกรณ์เสริมที่เป็นประโยชน์ (เครื่องคิดเลข สมุดบันทึก โปรแกรมดูไฟล์ ฯลฯ) และการทำให้สามารถใช้งานหน้าจอแบบเดิมบนแผงสัมผัสได้
ข้อมูลจำเพาะ
ข้อมูลจำเพาะของผลิตภัณฑ์
S300Xd1-5AX
ความเร็วรอบสปินเดิลสูงสุด [min⁻¹]
10,000/ (เป็นทางเลือก) 16,000/ (เป็นทางเลือก) 27,000/ (เป็นทางเลือก) 10,000 แรงบิดสูง
ช่วงการเคลื่อนที่ [มม. (นิ้ว)]
X: 300 (11.8) Y: 450 (17.7) Z: 300 (11.8)
ความจุในการเก็บเครื่องมือ [ชิ้น]
14/ 21
อัตราการเคลื่อนที่เร็ว (แกน X, Y, Z) [ม./นาที (นิ้ว/นาที)]
50 x 50 x 56 (1,969 x 1,969 x 2,205)
พื้นที่ติดตั้งที่ต้องการ [มม. (นิ้ว)]
1,080 × 2,106 [2,944] (42.5 × 82.9[115.9])
สปินเดิลหน้าสัมผัสคู่ BT (BIG-PLUS)
เป็นทางเลือก
ระบบน้ำหล่อเย็นผ่านสปินเดิล (CTS)
เป็นทางเลือก
| รายการ | S300Xd1 S300Xd1 RD *9 S300Xd1-5AX S300Xd1-5AX RD *9 |
S500Xd1 S500Xd1 RD *9 S500Xd1-5AX S500Xd1-5AX RD *9 |
S700Xd1 S700Xd1 RD *9 S700Xd1-5AX S700Xd1-5AX RD *9 |
||
|---|---|---|---|---|---|
| ชุด CNC | [S300Xd1/S500Xd1/S700Xd1] CNC-D00 [S300Xd1-5AX/S500Xd1-5AX/S700Xd1-5AX] CNC-D00v(DB) |
||||
| ช่วงการเคลื่อนที่ | แกน X [มม. (นิ้ว)] | 300 (11.8) | 500 (19.7) | 700 (27.6) | |
| แกน Y [มม. (นิ้ว)] | 400 (15.7) | ||||
| แกน Z [มม. (นิ้ว)] | 300 (11.8) | ||||
| ระยะห่างระหว่างพื้นผิวโต๊ะถึงปลายสปินเดิล [มม. (นิ้ว)] | 180 - 480 (7.1 - 18.9) | ||||
| โต๊ะ | ขนาดพื้นที่ทำงาน [มม. (นิ้ว)] | 600 x 400 (23.6 x 15.7) | 800 x 400 (31.5 x 15.7) | ||
| ความสามารถในการรับน้ำหนักสูงสุด (โหลดสม่ำเสมอ) [กก. (ปอนด์)] |
250 [300 *6] (551 [661 *6]) |
250 [400 *6] (551 [881 *6]) |
|||
| สปินเดิล | ความเร็วรอบสปินเดิล [min-1] | ข้อมูลจำเพาะ 10,000 min-1: 1 - 10,000 ข้อมูลจำเพาะ 16,000 min-1 (เป็นทางเลือก): 1 - 16,000 ข้อมูลจำเพาะรุ่นแรงบิดสูง 10,000 min-1 (เป็นทางเลือก): 1 - 10,000 ข้อมูลจำเพาะ 27,000 min-1 (เป็นทางเลือก): 1 - 27,000 |
|||
| ความเร็วระหว่างการต๊าปเกลียว [min-1] | สูงสุด 6,000 (ข้อมูลจำเพาะ 27,000 min-1: สูงสุด 8,000) | ||||
| รูเทเปอร์ | เทเปอร์ 7/24 No.30 | ||||
| ระบบสัมผัสคู่ BT (BIG-PLUS) |
เป็นทางเลือก | ||||
| ระบบน้ำหล่อเย็นผ่านสปินเดิล (CTS) | เป็นทางเลือก (ไม่สามารถเลือก CTS สำหรับรุ่นข้อมูลจำเพาะ 27,000 min-1 ได้) | ||||
| อัตราป้อน | อัตราการเคลื่อนที่เร็ว (พื้นที่ XYZ) [ม./นาที (นิ้ว/นาที)] |
50 x 50 x 56 (1,969 x 1,969 x 2,205) | |||
| อัตราการป้อนตัด [มม./นาที (นิ้ว/นาที)] |
X,Y,Z: 1 - 30,000 ( 0.04 - 1,181) *7 | ||||
| ชุด ATC | ประเภทก้านเครื่องมือ | MAS-BT30 | |||
| ประเภทพูลสตัด*4 | MAS-P30T-2 | ||||
| ความจุในการเก็บเครื่องมือ [ชิ้น] | 14/21 | 14/21/28 | |||
| ความยาวเครื่องมือสูงสุด [มม. (นิ้ว)] | 160 (6.3) [21 เครื่องมือ] 250 (9.8) [14 เครื่องมือ] |
250 (9.8) | |||
| เส้นผ่านศูนย์กลางเครื่องมือสูงสุด [มม. (นิ้ว)] | ø110 (4.3) | ||||
| น้ำหนักเครื่องมือสูงสุด [กก. (ปอนด์)]*1 | 3.0 (6.6) [4.0 (8.8) *10]/เครื่องมือ, (น้ำหนักเครื่องมือรวม: 25 (55.1) สำหรับ 14 เครื่องมือ, 35 (77.2) สำหรับ 21 หรือ 28 เครื่องมือ) |
||||
| วิธีการเลือกเครื่องมือ | วิธีสุ่มแบบทางลัด | ||||
| เวลาในการเปลี่ยนเครื่องมือ *5 | Tool To Tool [วินาที] | 0.6 / 0.7 (14 หรือ 21 เครื่องมือ / 28 เครื่องมือ) | |||
| Chip To Chip [วินาที] | 1.2 / 1.3 (14 หรือ 21 เครื่องมือ / 28 เครื่องมือ) | ||||
| มอเตอร์ไฟฟ้า | มอเตอร์สปินเดิลหลัก (10 นาที/ต่อเนื่อง) [kW] *2 |
ข้อมูลจำเพาะ 10,000 min-1: 10.1/7.1
ข้อมูลจำเพาะ 16,000 min-1 (เป็นทางเลือก): 7.4/5.1 ข้อมูลจำเพาะรุ่นแรงบิดสูง 10,000 min-1 (เป็นทางเลือก): 12.8/9.2 ข้อมูลจำเพาะ 27,000 min-1 (เป็นทางเลือก): 8.9/6.3 |
|||
| มอเตอร์ป้อนแกน [kW] | X,Y: 1.0 / Z: 2.0 | ||||
| แหล่งจ่ายไฟ | ระบบจ่ายไฟ | AC 200 ถึง 230 V±10%, 3 เฟส, 50/60Hz±2% | |||
| ความจุไฟฟ้า (ต่อเนื่อง) [kVA] | ข้อมูลจำเพาะ 10,000 min-1: 9.5
ข้อมูลจำเพาะ 16,000 min-1 (เป็นทางเลือก): 9.5 ข้อมูลจำเพาะรุ่นแรงบิดสูง 10,000 min-1 (เป็นทางเลือก): 10.4 ข้อมูลจำเพาะ 27,000 min-1 (เป็นทางเลือก): 9.5 |
||||
| การจ่ายลม | แรงดันลมปกติ [MPa] | 0.4 - 0.6 (ค่าที่แนะนำ: 0.5 MPa)*8 | |||
| อัตราการไหลที่ต้องการ [ลิตร/นาที] | 45 (ข้อมูลจำเพาะ 27,000 min-1: 115) | ||||
| ขนาดเครื่องจักร | ความสูง [มม. (นิ้ว)] | 2,498 (98.4) | |||
| พื้นที่ติดตั้งที่ต้องการ *11 [เมื่อเปิดประตูชุดควบคุม] [มม. (นิ้ว)] |
1,080 × 2,106 [2,944] (42.5 × 82.9 [115.9]) |
1,560 × 2,026 [2,864] (61.4 × 79.8 [112.8]) |
2,050 × 2,026 [2,864] (80.7 × 79.8 [112.8]) |
||
| น้ำหนัก [กก. (ปอนด์)] | 2,350 (5,181) | 2,400 (5,292) | 2,550 (5,622) | ||
| ความแม่นยำ*3 | ความแม่นยำของการกำหนดตำแหน่งแกนแบบสองทิศทาง (ISO230-2:1988) [มม. (นิ้ว)] |
0.006 - 0.020 (0.00024 - 0.00079) | |||
| ความสามารถในการทำซ้ำของการกำหนดตำแหน่งแกนแบบสองทิศทาง (ISO230-2:2014) [มม. (นิ้ว)] |
น้อยกว่า 0.004 (0.00016) | ||||
| ประตูด้านหน้า | 2 ประตู | ||||
| อุปกรณ์มาตรฐาน | คู่มือการใช้งาน (DVD 1 ชุด), สลักเกลียวปรับระดับ (4 ชิ้น), แผ่นปรับระดับ (4 ชิ้น) | ||||
- *1 น้ำหนักเครื่องมือจริงจะแตกต่างกันไปขึ้นอยู่กับการกำหนดค่าและจุดศูนย์ถ่วง ตัวเลขที่แสดงในที่นี้ใช้สำหรับการอ้างอิงเท่านั้น
- *2 เอาต์พุตมอเตอร์สปินเดิลจะแตกต่างกันไปขึ้นอยู่กับความเร็วรอบสปินเดิล
- *3 วัดตามมาตรฐาน ISO และมาตรฐานของ Brother โปรดติดต่อตัวแทนจำหน่ายในพื้นที่ของคุณสำหรับรายละเอียดเพิ่มเติม
- *4 ข้อมูลจำเพาะของ Brother ใช้กับพูลสตัดสำหรับ CTS
- *5 วัดตามมาตรฐาน JIS B6336-9 และ MAS011-1987
- *6 จำเป็นต้องปรับพารามิเตอร์ (การปรับความเร่งและความเร็วในการกำหนดตำแหน่งจะเปลี่ยนไปตามน้ำหนักด้วย)
- *7 เมื่อใช้โหมดความแม่นยำสูง B
- *8 แรงดันลมปกติจะแตกต่างกันไปขึ้นอยู่กับข้อมูลจำเพาะของเครื่องจักร รายละเอียดโปรแกรมการตัดเฉือน หรือการใช้อุปกรณ์ต่อพ่วง ตั้งค่าแรงดันให้สูงกว่าค่าที่แนะนำ
- *9 เครื่องจักรจำเป็นต้องติดตั้งอุปกรณ์ตรวจจับการเคลื่อนย้ายขึ้นอยู่กับปลายทาง เครื่องจักรที่ติดตั้งอุปกรณ์ตรวจจับการเคลื่อนย้ายจะมี "RD" ต่อท้ายชื่อรุ่น
- *10 ต้องเปลี่ยนการตั้งค่าพารามิเตอร์ (เวลาในการอินเด็กซ์แม็กกาซีนเครื่องมือจะเปลี่ยนไป)
- *11 ค่านี้ไม่รวมถังน้ำยาหล่อเย็น
| รุ่น CNC | [S300Xd1/S500Xd1/S700Xd1] CNC-D00 [S300Xd1-5AX/S500Xd1-5AX/S700Xd1-5AX] CNC-D00v（DB） |
|
|---|---|---|
| แกนควบคุม | 5 แกน (X, Y, Z, 2 แกนสำหรับการหมุน) | |
| แกนควบคุมพร้อมกัน [S300Xd1/S500Xd1/S700Xd1] |
การกำหนดตำแหน่ง | 5 แกน (X, Y, Z, 2 แกนสำหรับการหมุน) |
| การอินเตอร์โพเลต |
เชิงเส้น: 4 แกน (X, Y, Z, 1 แกนสำหรับการหมุน)
แนววงกลม: 2 แกน แบบเกลียว/กรวย: 3 แกน (X, Y, Z) |
|
| แกนควบคุมพร้อมกัน [S300Xd1-5AX/S500Xd1-5AX/ S700Xd1-5AX] |
การกำหนดตำแหน่ง | 5 แกน (X, Y, Z, 2 แกนสำหรับการหมุน) |
| การอินเตอร์โพเลต |
เชิงเส้น: 5 แกน (X, Y, Z, 2 แกนสำหรับการหมุน)
แนววงกลม: 2 แกน เกลียว/กรวย: 4 แกน (สูงสุด 3 แกนสำหรับเชิงเส้น + 1 แกนสำหรับการหมุน, 2 แกนสำหรับเชิงเส้น + 2 แกนสำหรับการหมุน) |
|
| ค่าการเพิ่มของค่าป้อนข้อมูลต่ำสุด | 0.001 มม., 0.0001 นิ้ว, 0.001 องศา | |
| ขนาดที่ตั้งโปรแกรมได้สูงสุด | ±999999.999 มม.、±99999.9999 นิ้ว | |
| หน้าจอแสดงผล | หน้าจอสัมผัส LCD สี ขนาด 15 นิ้ว | |
| ความจุหน่วยความจำ | [S300Xd1/S500Xd1/S700Xd1] 500 Mbytes, 3 Gbytes (เป็นทางเลือก) [300Xd1-5AX/S500Xd1-5AX/S700Xd1-5AX] 3GB (ความจุรวมของโปรแกรมและคลังข้อมูล) |
|
| การสื่อสารภายนอก | อินเทอร์เฟซหน่วยความจำ USB, Ethernet, RS232C (เป็นทางเลือก) | |
| จำนวนโปรแกรมที่ลงทะเบียนได้ | 4,000 (ความจุรวมของโปรแกรมและคลังข้อมูล) | |
| รูปแบบโปรแกรม | ภาษา NC, การสนทนา (เปลี่ยนโดยพารามิเตอร์) สามารถแปลงจากโปรแกรมการสนทนาเป็นโปรแกรมภาษา NC ได้ |
|
- * จำนวน "แกนควบคุม" และ/หรือ "แกนที่ควบคุมพร้อมกัน" คือจำนวนแกนสูงสุด ซึ่งจะแตกต่างกันไปขึ้นอยู่กับประเทศปลายทางและข้อมูลจำเพาะของเครื่องจักร
- * Ethernet เป็นเครื่องหมายการค้าหรือเครื่องหมายการค้าจดทะเบียนของ XEROX ในสหรัฐอเมริกา
| การทำงาน | เดินเครื่องทดสอบ การล็อกเครื่องจักร การเริ่มโปรแกรมใหม่ การปรับอัตราการเคลื่อนที่เร็ว การปรับอัตราป้อนตัด การแก้ไขเบื้องหลัง ภาพหน้าจอ ระดับการทำงาน ปุ่มสัญญาณอินพุตภายนอก < เป็นทางเลือก > |
|
|---|---|---|
| การเขียนโปรแกรม | สัมบูรณ์ / สัมพัทธ์ นิ้ว / เมตริก การตั้งค่าระบบพิกัด มุม C / มุม R การแปลงการหมุน การต๊าปแบบซิงโครไนซ์ โปรแกรมย่อย การแสดงผลกราฟิก |
|
| การวัด | การวัดชิ้นงานอัตโนมัติ *1 การวัดความยาวเครื่องมือ |
|
| ความเร็วสูงและความแม่นยำสูง | การปรับพารามิเตอร์การแมชชีนนิ่ง โหมดความแม่นยำสูง AIII โหมดความแม่นยำสูง BI (อ่านล่วงหน้า 160 บล็อก) การชดเชยแบ็คแลช ระบบควบคุมจุดศูนย์กลางปลายเครื่องมือ *3*4 (อ่านล่วงหน้า 1,000 บล็อก) < เป็นทางเลือก > |
|
| การตรวจสอบ | การตรวจสอบโหลดการแมชชีนนิ่ง การตรวจสอบ ATC การคาดการณ์โอเวอร์โหลด การแสดงรูปคลื่น / การส่งออกรูปคลื่นไปยังการ์ดหน่วยความจำ ระบบชดเชยการขยายตัวจากความร้อน II (แกน X, Y และ Z) การแสดงประสิทธิภาพการผลิต อายุการใช้งานเครื่องมือ / เครื่องมือสำรอง |
|
| การบำรุงรักษา | ฟังก์ชันการคืนค่าการต๊าป บันทึกสถานะ บันทึกการแจ้งเตือน บันทึกการทำงาน การวัดความต้านทานฉนวนมอเตอร์ ตัวกรองล้างเครื่องมือพร้อมการตรวจจับการอุดตันของตัวกรอง การทดสอบโหลดเบรก |
|
| อัตโนมัติ / เครือข่าย | รีโมทคอมพิวเตอร์ OPC UA การแจ้งเตือนอัตโนมัติ PLC ในตัว (LD/ST/FBD) < เป็นทางเลือก > |
|
| การประหยัดพลังงาน | ปิดเครื่องอัตโนมัติ โหมดสแตนด์บาย ปิดน้ำหล่อเย็นอัตโนมัติ ปิดไฟส่องสว่างการทำงานอัตโนมัติ หน่วงเวลาปิดระบบฉีดล้างเศษชิ้นงาน |
|
| แอปพลิเคชันสนับสนุน | ปรับพารามิเตอร์เครื่องจักร เครื่องมือ ATC อายุการใช้งานเครื่องมือ การแสดงรูปคลื่น ประสิทธิภาพการผลิต การใช้พลังงานไฟฟ้า การสนับสนุนการกู้คืนระบบ การตรวจสอบ PLC |
|
| อุปกรณ์เสริม | โปรแกรมดูไฟล์ สมุดบันทึก เครื่องคิดเลข ลงทะเบียนทางลัด ปิดจอแสดงผล |
|
| ฟังก์ชันที่จำกัดเฉพาะภาษา NC | การตั้งโปรแกรมเมนู ระบบพิกัดเฉพาะที่ ระบบพิกัดชิ้นงานแบบขยาย การกำหนดตำแหน่งทางเดียว การป้อนเวลาผกผัน การป้อนข้อมูลที่ตั้งโปรแกรมได้ การชดเชยความยาวเครื่องมือ การชดเชยคัตเตอร์ การปรับขนาด ภาพสะท้อน การเรียกโปรแกรมย่อยภายนอก มาโคร การทำงานในโหมดเทป ฟังก์ชันข้ามหลายจุด < เป็นทางเลือก > |
|
| ฟังก์ชันที่จำกัดเฉพาะการสนทนา | โปรแกรมการทำงาน โปรแกรมกำหนดการ การเลือกเครื่องมืออัตโนมัติ การตั้งค่าเงื่อนไขการตัดอัตโนมัติ การตั้งค่าการชดเชยความยาวเครื่องมืออัตโนมัติ การตั้งค่าการชดเชยคัตเตอร์อัตโนมัติ การคำนวณอินพุตตัวเลขที่ไม่รู้จักอัตโนมัติ การควบคุมลำดับการแมชชีนนิ่ง |
|
- *1 ผู้ใช้จำเป็นต้องเตรียมเครื่องมือวัดเอง
- *2 เมื่อใช้คำสั่งระดับซับไมครอน จะไม่สามารถเปลี่ยนเป็นโปรแกรมการสนทนาได้
- *3 มีข้อจำกัดเกี่ยวกับการกำหนดค่าแกน
- *4 มีให้ใช้งานเฉพาะรุ่น S300Xd1-5AX/S500Xd1-5AX/S700Xd1-5AX เท่านั้น
- *5 มาตรฐานในรุ่น S300Xd1-5AX/S500Xd1-5AX/S700Xd1-5AX
