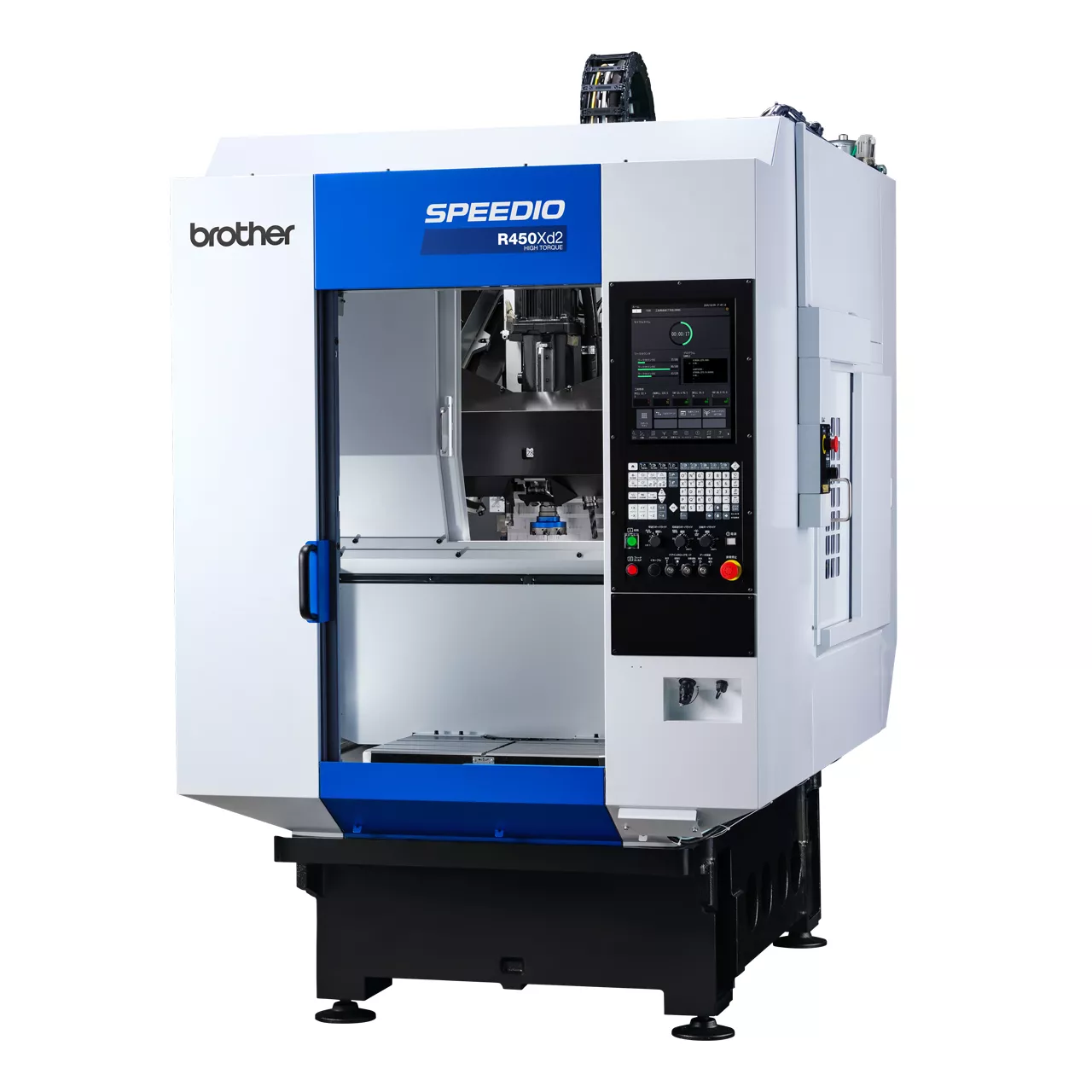

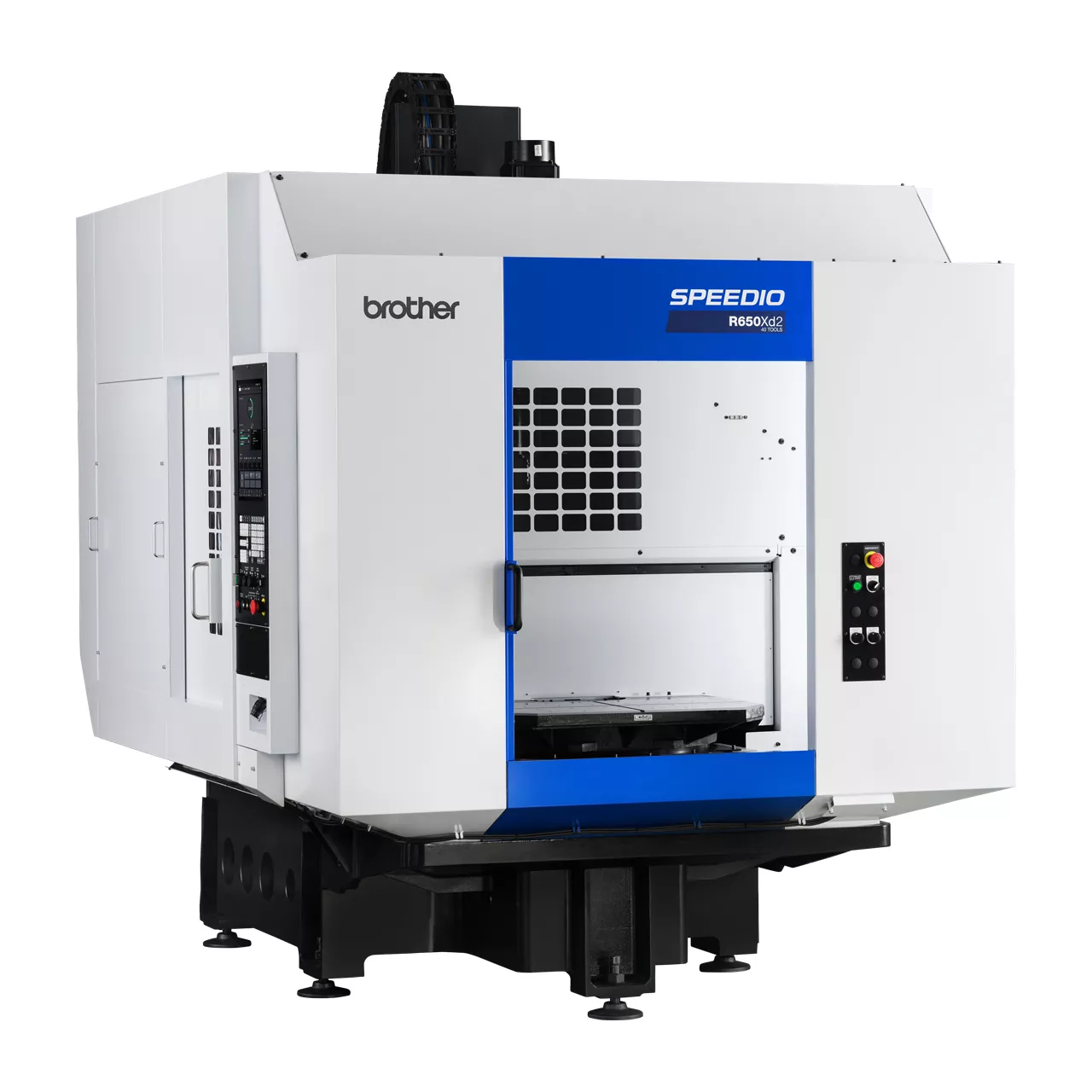

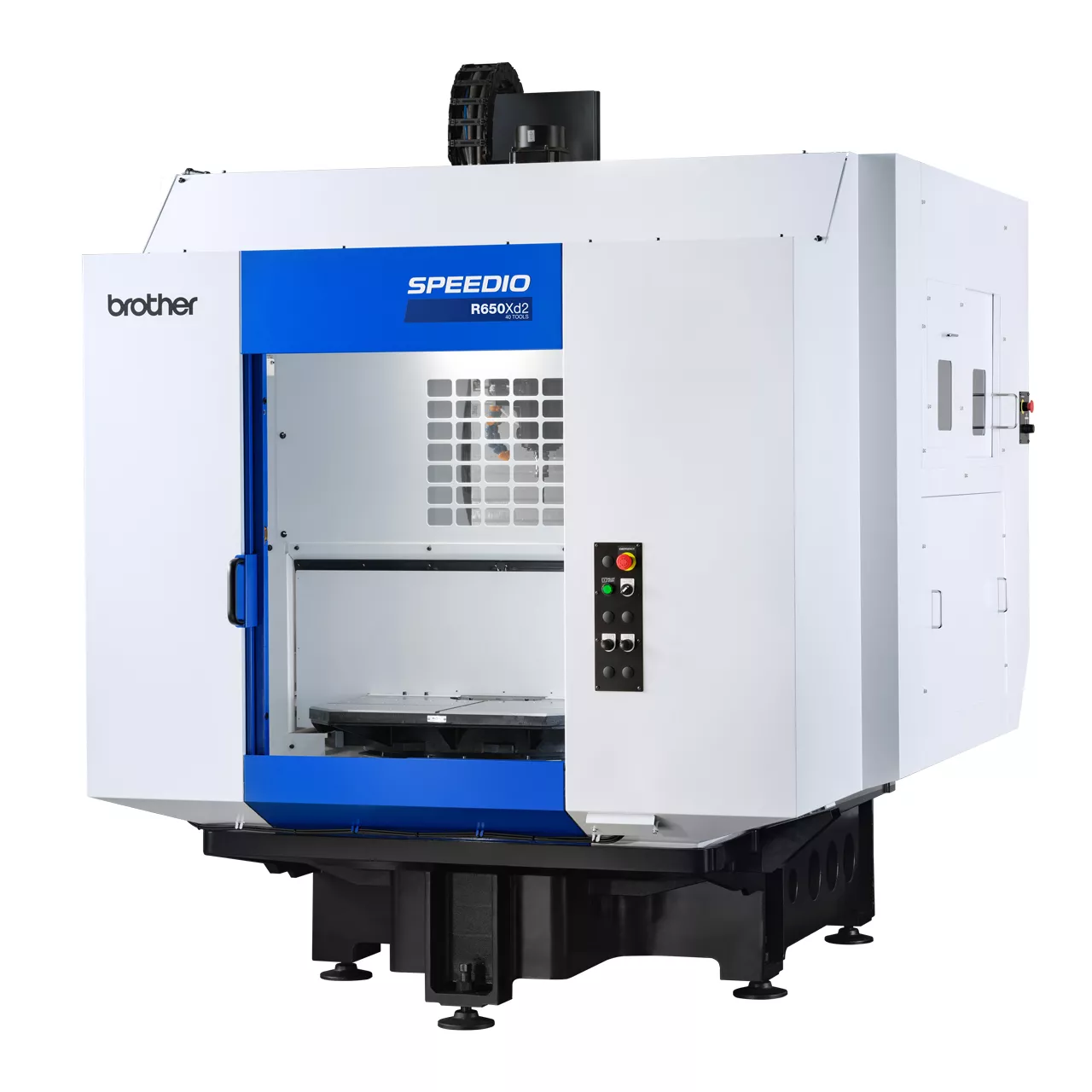

SPEEDIO R450Xd2
เครื่องแมชชีนนิ่งเซ็นเตอร์ขนาดกะทัดรัดเปลี่ยนพาเลท
- ช่วงการเคลื่อนที่ [มม. (นิ้ว)]: X: 450 (17.7) Y: 320 (12.6) Z: 305 (12.0)
- ความเร็วรอบสปินเดิลสูงสุด (min-1): 12,000/ (เป็นทางเลือก) 20,000/ (เป็นทางเลือก) รุ่นแรงบิดสูง 10,000
- ความจุในการเก็บเครื่องมือ (ชิ้น): 14/ 22/ 28
เลือกรุ่นย่อย: R450Xd2
[เครื่องแมชชีนนิ่งเซ็นเตอร์ขนาดกะทัดรัดแนวตั้ง BT30]
รุ่นอุปกรณ์เปลี่ยนพาเลทคู่ความเร็วสูง
สำหรับการผลิตที่ต่อเนื่อง
ช่วยให้สามารถเปลี่ยน/ตั้งค่าชิ้นงานได้ในระหว่างการแมชชีนนิ่ง
ข้อมูล
ภาพรวม
โต๊ะ QT คืออุปกรณ์เปลี่ยนพาเลทแบบ 2 หน้าความเร็วสูงที่เป็นเอกสิทธิ์เฉพาะของ Brother
ด้วยพื้นที่ติดตั้งจิ๊กที่กว้างขวางและความน่าเชื่อถือระดับสูง โต๊ะ QT จึงช่วยให้สามารถทำการแมชชีนนิ่งได้อย่างต่อเนื่องเพื่อบรรลุผลิตภาพสูง
โต๊ะ QT (Quick Turn) เป็นอุปกรณ์เปลี่ยนพาเลทแบบ 2 หน้าความเร็วสูงชนิดโต๊ะหมุน
การควบคุมการเร่ง/ลดความเร็วที่เหมาะสมที่สุดช่วยให้การเปลี่ยนพาเลททำได้เร็วขึ้นมาก
เพื่อให้มั่นใจถึงความน่าเชื่อถือสูง ผลกระทบจากเศษชิ้นงาน ฯลฯ จะถูกลดให้เหลือน้อยที่สุดด้วยโต๊ะหมุนที่หลีกเลี่ยงการเคลื่อนที่แบบยกขึ้นและมีโครงสร้างแบบปิดผนึก และรักษาความแม่นยำในการกำหนดตำแหน่งด้วยกลไกสตอปเปอร์
เวลาในการเปลี่ยนพาเลท
R450Xd2: 2.7 วินาที
R650Xd2: 3.1 วินาที
สามารถเปลี่ยนชิ้นงานบนพาเลทหนึ่งได้ในขณะที่กำลังแมชชีนนิ่งชิ้นงานบนอีกพาเลทหนึ่ง ขจัดเวลาที่สูญเปล่าในการเปลี่ยนชิ้นงาน ทำให้สามารถทำการแมชชีนนิ่งแบบไม่หยุดชะงักได้
แม้ว่าจิ๊กจะยื่นออกมาจากโต๊ะ แต่ก็สามารถติดตั้งได้ตราบใดที่ยังอยู่ภายในเส้นผ่านศูนย์กลางการกลึงของพาเลท พื้นที่ติดตั้งจิ๊กสามารถขยายเพิ่มได้อีกโดยการเลือกตัวเลือกโต๊ะต่ำซึ่งจะเพิ่มความสูงของจิ๊กหรือตัวเลือกการขยายเส้นผ่านศูนย์กลางการกลึงซึ่งจะเพิ่มพื้นที่ของจิ๊ก
ความสูงของจิ๊กสูงสุด
R450Xd2: 380 มม.
R650Xd2: 450 มม.
| R450Xd2 | R650Xd2 | |
|---|---|---|
| ขนาดพื้นที่ทำงาน (มม.) | 600 x 300 | 800 x 400 |
| เส้นผ่านศูนย์กลางการกลึงสูงสุด (มม.) *1 | 1100 (1020) | 1300 (1250) |
| ความสูงของจิ๊กสูงสุด (มม.) *2 | 380 (300) | 450 (350) |
| ความสามารถในการรับน้ำหนักสูงสุด (กก./หน้า) *3 | 200 (120) | 300 (200) |
*1: เมื่อเลือกตัวเลือกการขยายเส้นผ่านศูนย์กลางการกลึง
*2: เมื่อเลือกตัวเลือกโต๊ะต่ำ
*3: จำเป็นต้องปรับพารามิเตอร์
*4: ค่าในวงเล็บ ( ) แสดงถึงค่าสำหรับข้อมูลจำเพาะมาตรฐาน
ข้อมูลจำเพาะของแม็กกาซีนที่หลากหลายสำหรับเครื่องมือ 14, 22, 28 หรือ 40 ชิ้น รองรับความต้องการในการแมชชีนนิ่งที่หลากหลาย
บรรลุผลิตภาพสูงอย่างเหนือชั้นโดยใช้ประโยชน์จากการพัฒนาแบบผสานเครื่องจักรและคอนโทรลเลอร์เข้าด้วยกัน รวมถึงการทำงานพร้อมกันและการเปลี่ยนเครื่องมือที่ปรับให้เหมาะสมและรวดเร็วยิ่งขึ้น
แม็กกาซีนแบบเทอร์เร็ตขนาดกะทัดรัด 28 เครื่องมือยังคงรักษาประสิทธิภาพการเปลี่ยนเครื่องมือความเร็วสูงไว้ได้
สิ่งนี้ช่วยขยายขอบเขตของชิ้นส่วนการแมชชีนนิ่งเป้าหมายและส่งเสริมการรวมกระบวนการเข้าด้วยกัน
ติดตั้งระบบควบคุมการทำงานพร้อมกันซึ่งจะทำการเปลี่ยนเครื่องมือ การหมุนโต๊ะ QT และการกำหนดตำแหน่งแกน X/Y และแกนเพิ่มเติมไปพร้อมๆ กัน สิ่งนี้ช่วยหลีกเลี่ยงเวลาที่สูญเปล่าในการเปลี่ยนพาเลท
เวลาในการเปลี่ยนเครื่องมือที่สั้นลงทำได้โดยการเริ่ม/หยุดสปินเดิล การขึ้น/ลงของแกน Z และการทำงานของแม็กกาซีนที่รวดเร็วและเหมาะสมที่สุด
14 เครื่องมือ (*1) Tool-Tool:0.6 วินาที / Chip-Chip:1.3 วินาที
22/28 เครื่องมือ (*1) Tool-Tool:0.7 วินาที / Chip-Chip:1.5 วินาที
40 เครื่องมือ (*2) Tool-Tool:0.9 วินาที / Chip-Chip:2.5 วินาที
*1: ค่าสำหรับ R450Xd2 *2: ค่าสำหรับ R650Xd2
การใช้มอเตอร์สปินเดิลความเฉื่อยต่ำและเร่ง/ลดความเร็วได้สูงช่วยให้สปินเดิลเริ่มหรือหยุดทำงานได้ในเวลาที่สั้นมาก
เวลาในการเริ่ม/หยุดสปินเดิล 0.15 วินาทีหรือน้อยกว่า *3
*3: ข้อมูลจำเพาะรุ่นแรงบิดสูง
ติดตั้งฟังก์ชันการประมวลผลการวัดที่เป็นเอกลักษณ์เฉพาะ ซึ่งช่วยลดจำนวนการวัดจริงด้วยทัชโพรบตามขนาดของการเคลื่อนตัว
สิ่งนี้ขจัดความจำเป็นในการทำงานเพื่อการอุ่นเครื่อง ลดผลกระทบต่อผลิตภาพให้เหลือน้อยที่สุด เพื่อให้บรรลุการตัดเฉือนที่มีความแม่นยำสูง
นอกเหนือจากแม็กกาซีน 14/22/28 เครื่องมือแล้ว ยังมีแม็กกาซีน 40 เครื่องมือให้เลือกใช้งานอีกด้วย สิ่งนี้ช่วยส่งเสริมการรวมกระบวนการเข้าด้วยกัน โดยใช้ประโยชน์จากอุปกรณ์เปลี่ยนพาเลทแบบ 2 หน้า และสนับสนุนการปรับปรุงประสิทธิภาพการผลิต
ความแข็งแกร่งสูงที่เกิดจากการออกแบบพิเศษและการใช้มอเตอร์สปินเดิลแรงบิดสูง ช่วยให้การแมชชีนนิ่งมีเสถียรภาพ พร้อมทั้งแสดงให้เห็นถึงความสามารถในการแมชชีนนิ่งระดับสูง
มอเตอร์สปินเดิล 20,000 min-1 รุ่นใหม่ได้รับการพัฒนาขึ้น มอเตอร์นี้รองรับระบบน้ำหล่อเย็นผ่านสปินเดิล (CTS) ซึ่งช่วยปรับปรุงผลิตภาพของการเจาะรูขนาดเล็กให้ดียิ่งขึ้น มีข้อมูลจำเพาะสปินเดิลให้เลือกหลากหลาย รวมถึงข้อมูลจำเพาะมาตรฐาน 12,000 min-1 และข้อมูลจำเพาะแรงบิดสูง
ข้อมูลจำเพาะแรงบิดสูง (เป็นทางเลือก)
แรงบิดสูงสุด: 92 N·m
เอาต์พุตสูงสุด: 26.2 kW
ข้อมูลจำเพาะ 20,000 min-1 (เป็นทางเลือก)
แรงบิดสูงสุด: 27 N·m
เอาต์พุตสูงสุด: 15.4 kW
ข้อมูลจำเพาะ 12,000 min-1 (มาตรฐาน)
แรงบิดสูงสุด: 40 N·m
เอาต์พุตสูงสุด: 18.9 kW
สำหรับข้อมูลจำเพาะรุ่นแรงบิดสูง 10,000 min-1 (เป็นทางเลือก) เส้นผ่านศูนย์กลางของแบริ่งสปินเดิลได้รับการขยายให้ใหญ่ขึ้นเพื่อเพิ่มความแข็งแกร่ง
ข้อมูลการวิเคราะห์ทางเทคนิคที่สะสมมาได้ถูกนำมาใช้เพื่อให้ได้โครงสร้างเครื่องจักรที่แข็งแกร่งสูงและมีการสั่นสะเทือนน้อยที่สุด
สิ่งนี้ช่วยให้เครื่องจักรสามารถแสดงความสามารถในการใช้งานการแมชชีนนิ่งที่หลากหลาย รวมถึงการแมชชีนนิ่งงานหนักกับเหล็กกล้า
แรงแคลมป์สปินเดิล
ปรับปรุงขึ้น 15%
เส้นผ่านศูนย์กลางแบริ่งสปินเดิล (ข้อมูลจำเพาะแรงบิดสูง)
ใหญ่ขึ้น 10%
สามารถเลือกตัวเลือก CTS ได้จาก 3 MPa หรือ 7 MPa ด้วยตัวเลือกนี้ เครื่องจักรสามารถทำงานได้อย่างเต็มศักยภาพในการเจาะความเร็วสูงหรือการเจาะแบบจิก
การเข้าถึงและความสามารถในการใช้งานที่ได้รับการปรับปรุงจากด้านหน้าและด้านข้าง ช่วยให้ผู้ปฏิบัติงานสามารถทำงานตั้งค่า เช่น การเปลี่ยนชิ้นงานหรือเครื่องมือได้อย่างง่ายดาย
ฟังก์ชันสนับสนุนต่างๆ ช่วยปรับปรุงประสิทธิภาพการทำงานและผลิตภาพโดยรวม
มีการใช้โต๊ะที่เข้าถึงได้ง่ายเพื่อให้ผู้ปฏิบัติงานสามารถทำการตั้งค่าได้อย่างง่ายดาย รวมถึงการเปลี่ยนชิ้นงาน
มีความกว้างของช่องเปิดประตูที่กว้างขวางเพื่อให้การเปลี่ยนชิ้นงานทำได้ง่ายขึ้น
ความกว้างของช่องเปิด
R650Xd2: 845 มม.
R450Xd2: 655 มม.
R450Xd2 (22/28 เครื่องมือ) และ R650Xd2 ได้รับการติดตั้งประตูด้านข้างเป็นมาตรฐาน
ติดตั้งฟังก์ชันที่เคลื่อนคอลัมน์ไปยังตำแหน่งที่สามารถเปลี่ยนเครื่องมือได้อย่างง่ายดาย
สามารถใช้งานได้อย่างเข้าใจง่ายด้วยแอปพลิเคชันและหน้าจอสัมผัสแนวตั้ง ฟังก์ชันที่เกี่ยวข้องจะถูกจัดกลุ่มตามวัตถุประสงค์ เช่น การตั้งค่าและการแมชชีนนิ่ง ซึ่งนำไปสู่การปฏิบัติงานที่มีประสิทธิภาพ สถานะการผลิตและการปฏิบัติงานจะแสดงเป็นภาพ ช่วยให้ทำความเข้าใจได้รวดเร็วยิ่งขึ้น สามารถทำงานได้อย่างราบรื่นในกระบวนการตั้งค่า การปรับตั้งการแมชชีนนิ่ง การผลิต และการกู้คืนระบบ ซึ่งนำไปสู่การปรับปรุงประสิทธิภาพการทำงานและอัตราการเดินเครื่อง
การสนับสนุนการตั้งค่า
ติดตั้งฟังก์ชันต่างๆ เพื่อให้ทำการตั้งค่าได้อย่างง่ายดาย เช่น แอปพลิเคชันเครื่องมือ ATC ที่ช่วยให้สามารถตั้งค่าเครื่องมือในแม็กกาซีนทั้งหมดได้บนหน้าจอเดียว การตั้งโปรแกรมเมนูที่ช่วยให้คุณสร้างโปรแกรม NC ได้โดยทำตามคำแนะนำบนหน้าจอ และฟังก์ชันช่วยเหลือบนหน้าจอ
การสนับสนุนการปรับตั้งการแมชชีนนิ่ง
ติดตั้งฟังก์ชันต่างๆ เพื่อให้ทำการปรับตั้งการแมชชีนนิ่งที่เหมาะสมที่สุดได้อย่างง่ายดายเพื่อปรับปรุงประสิทธิภาพการผลิต เช่น แอปพลิเคชันปรับตั้งพารามิเตอร์การแมชชีนนิ่งที่ช่วยให้คุณปรับพารามิเตอร์ตามรายละเอียดการแมชชีนนิ่งได้อย่างง่ายดาย และฟังก์ชันการแสดงผล/บันทึกรูปคลื่นโหลดการแมชชีนนิ่ง
การสนับสนุนการผลิต
ติดตั้งฟังก์ชันต่างๆ เพื่อปรับปรุงอัตราการเดินเครื่อง เช่น การตรวจสอบเครื่องมือแบบเรียลไทม์เพื่อขจัดข้อบกพร่อง การแสดงผลประสิทธิภาพการผลิต การใช้พลังงานไฟฟ้า ฯลฯ ในรูปแบบกราฟ และฟังก์ชัน PLC/เครือข่าย เพื่อตอบสนองความต้องการด้านอุปกรณ์ต่อพ่วงและระบบอัตโนมัติ
การสนับสนุนการกู้คืนระบบ
ติดตั้งฟังก์ชันต่างๆ เพื่อป้องกันความล้มเหลวหรือรับรองการกู้คืนระบบอย่างรวดเร็ว เช่น การแจ้งเตือนเวลาบำรุงรักษา การแสดงรายละเอียดเมื่อเกิดสัญญาณเตือน และคำแนะนำสำหรับงานกู้คืนระบบ/ตรวจสอบ
ข้อมูลจำเพาะ
ข้อมูลจำเพาะของผลิตภัณฑ์
R450Xd2
ความเร็วรอบสปินเดิลสูงสุด [min⁻¹]
12,000/ (เป็นทางเลือก) 20,000/ (เป็นทางเลือก) รุ่นแรงบิดสูง 10,000
ช่วงการเคลื่อนที่ [มม. (นิ้ว)]
X: 450 (17.7) Y: 320 (12.6) Z: 305 (12.0)
ความจุในการเก็บเครื่องมือ [ชิ้น]
14/ 21/ 28
อัตราการเคลื่อนที่เร็ว (แกน X, Y, Z) [ม./นาที (นิ้ว/นาที)]
50 x 50 x 50 (1,969 x 1,969 x 1,969)
พื้นที่ติดตั้งที่ต้องการ [มม. (นิ้ว)]
1,400 x 2,609 [3,448] (55.1 x 102.7 [135.7] )
สปินเดิลหน้าสัมผัสคู่ BT (BIG-PLUS)
เป็นทางเลือก
ระบบน้ำหล่อเย็นผ่านสปินเดิล (CTS)
เป็นทางเลือก
โต๊ะระดับต่ำ
เป็นทางเลือก
| รายการ | R450Xd / R450Xd2 RD *12 | R650Xd2 / R650Xd2 RD *12 แม็กกาซีนเครื่องมือ 14/22/28 ชิ้น |
R650Xd2 / R650Xd2 RD *12 แม็กกาซีนเครื่องมือ 40 ชิ้น |
||
|---|---|---|---|---|---|
| ชุด CNC | CNC-D00 | ||||
| ช่วงการเคลื่อนที่ | แกน X [มม. (นิ้ว)] | 450 (17.7) | 650 (25.6) | ||
| แกน Y [มม. (นิ้ว)] | 320 (12.6) *7 | 400 (15.7) | |||
| แกน Z [มม. (นิ้ว)] | 305 (12.0) | 305 (12.0) | 435 (17.1) | ||
| ระยะห่างระหว่างพื้นผิวโต๊ะถึงปลายสปินเดิล [มม. (นิ้ว)] | 200-505 (7.9-19.9) [280-585 (11.0-23.0) *8] |
250-555 (9.8-21.8) [350-655 (13.8-25.8) *8] |
250-685 (9.8-27.0) [350-785 (13.8-30.9) *8] |
||
| โต๊ะ | ขนาดพื้นที่ทำงาน [มม. (นิ้ว)] | หนึ่งด้าน 600 x 300 (23.6 x 11.8) |
หนึ่งด้าน 800 x 400 (31.5 x 15.7) | ||
| ความสามารถในการรับน้ำหนักสูงสุด (โหลดสม่ำเสมอ) [กก. (ปอนด์)] |
หนึ่งด้าน 120 (265) [200 (441) *6] |
หนึ่งด้าน 200 (441) [300 (661) *6] |
|||
| เวลาในการกำหนดตำแหน่ง [วินาที] | 2.7 *11 | 3.1 *11 | |||
| สปินเดิล | ความเร็วรอบสปินเดิล [min-1] | ข้อมูลจำเพาะ 12,000 min-1: 1 - 12,000 ข้อมูลจำเพาะรุ่นแรงบิดสูง 10,000 min-1 (เป็นทางเลือก): 1 - 10,000 ข้อมูลจำเพาะ 20,000 min-1 (เป็นทางเลือก): 1 - 20,000 |
|||
| ความเร็วระหว่างการต๊าปเกลียว [min-1] | สูงสุด 6,000 | ||||
| รูเทเปอร์ | เทเปอร์ 7/24 No.30 | ||||
| ระบบสัมผัสคู่ BT (BIG-PLUS) |
เป็นทางเลือก | ||||
| ระบบน้ำหล่อเย็นผ่านสปินเดิล (CTS) | เป็นทางเลือก | ||||
| อัตราป้อน | อัตราการเคลื่อนที่เร็ว (พื้นที่ XYZ) [ม./นาที (นิ้ว/นาที)] |
50 x 50 x 50 (1,969 x 1,969 x 1,969) | |||
| อัตราการป้อนตัด [มม./นาที (นิ้ว/นาที)] |
แกน X, Y, Z: 1 - 30,000 (0.04 - 1,181) *9 | ||||
| ชุด ATC | ประเภทก้านเครื่องมือ | MAS-BT30 | |||
| ชนิดพูลสตัด *4 | MAS-P30T-2 | ||||
| ความจุในการเก็บเครื่องมือ [ชิ้น] | 14/22/28 | 14/22/28 | 40 | ||
| ความยาวเครื่องมือสูงสุด [มม. (นิ้ว)] | 200 (7.9) | 200 (7.9) | 250 (9.8) | ||
| เส้นผ่านศูนย์กลางเครื่องมือสูงสุด [มม. (นิ้ว)] | 80 (3.1) | 80 (3.1) | 55 (2.1) / 125 (4.9) ไม่มีเครื่องมือที่อยู่ติดกัน |
||
| น้ำหนักเครื่องมือสูงสุด [กก. (ปอนด์)] *1 | 3.0 (6.6) (น้ำหนักเครื่องมือรวม: 25 (55.1) สำหรับ 14 เครื่องมือ, 40 (88.2) สำหรับ 22/28 เครื่องมือ) |
3.0 (6.6) (น้ำหนักเครื่องมือรวม: 25 (55.1) สำหรับ 14 เครื่องมือ, 40 (88.2) สำหรับ 22/28 เครื่องมือ) |
4.0 (8.8) (น้ำหนักเครื่องมือรวม: 80 (176.3)) |
||
| วิธีการเลือกเครื่องมือ | วิธี Random short cut | วิธี Random short cut | วิธี Double arm (สุ่มเลือกเส้นทางที่ใกล้ที่สุด) |
||
| เวลาในการเปลี่ยนเครื่องมือ *5 | Tool To Tool [วินาที] | 0.6 / 0.7 (14 เครื่องมือ / 22 หรือ 28 เครื่องมือ) |
0.6 / 0.8 (14 เครื่องมือ / 22 หรือ 28 เครื่องมือ) |
0.9 | |
| Chip To Chip [วินาที] | 1.3 / 1.5 (14 เครื่องมือ / 22 หรือ 28 เครื่องมือ) |
1.4 / 1.5 (14 เครื่องมือ / 22 หรือ 28 เครื่องมือ) |
2.5 | ||
| มอเตอร์ไฟฟ้า | มอเตอร์สปินเดิลหลัก (10 นาที/ต่อเนื่อง) [kW] *2 |
ข้อมูลจำเพาะ 12,000 min-1: 10.1/7.0 ข้อมูลจำเพาะรุ่นแรงบิดสูง 10,000 min-1 (เป็นทางเลือก): 12.8/9.2 ข้อมูลจำเพาะ 20,000 min-1 (เป็นทางเลือก): 7.4/5.1 |
|||
| มอเตอร์ป้อนแกน [kW] | แกน X, Y: 1.0, แกน Z: 1.8 | ||||
| แหล่งจ่ายไฟ | ระบบจ่ายไฟ | AC 200 ถึง 230 V±10%, 3 เฟส, 50/60Hz±2% | |||
| ความจุไฟฟ้า (ต่อเนื่อง) [kVA] | 10.4 | ||||
| การจ่ายลม | แรงดันลมปกติ [MPa] | 0.4 - 0.6 (ค่าที่แนะนำ: 0.5 MPa *10) | |||
| อัตราการไหลที่ต้องการ [ลิตร/นาที] | 40 | 40 | 65 | ||
| ขนาดเครื่องจักร | ความสูง [มม. (นิ้ว)] | 2,584 (101.7) | 2,704 (106.5) | ||
| พื้นที่ติดตั้งที่ต้องการ *13 [เมื่อเปิดประตูชุดควบคุม] [มม. (นิ้ว)] |
1,400 x 2,609 [3,448] (55.1 x 102.7 [135.7] ) |
1,830 x 3,029 [3,868] (72.0 x 119.3 [152.3] ) |
2,145 x 3,029 [3,868] (84.4 x 119.3 [152.3] ) |
||
| น้ำหนัก (รวมชุดควบคุม, ฝาครอบเครื่องจักร) [กก. (ปอนด์)] | 2,750 (6,063) | 3,550 (7,826) | 4,150 (9,149) | ||
| ความแม่นยำ*3 | ความแม่นยำของการกำหนดตำแหน่งแกนแบบสองทิศทาง (ISO230-2:1988) [มม. (นิ้ว)] | 0.006 - 0.020 (0.00024 - 0.00079) | |||
| ความสามารถในการทำซ้ำของการกำหนดตำแหน่งแกนแบบสองทิศทาง (ISO230-2:2014) [มม. (นิ้ว)] | น้อยกว่า 0.004 (0.00016) | ||||
| ประตูด้านหน้า | 2 ประตู | ||||
| อุปกรณ์มาตรฐาน | คู่มือการใช้งาน (DVD 1 ชุด), สลักเกลียวปรับระดับ (4 ชิ้น) [R650Xd2: 5 ชิ้น], แผ่นปรับระดับ (4 ชิ้น) [R650Xd2: 5 ชิ้น] |
||||
- *1 ความยาวเครื่องมือสูงสุด เส้นผ่านศูนย์กลางสูงสุด และน้ำหนักสูงสุดจะถูกจำกัดขึ้นอยู่กับความเร็วรอบสปินเดิลที่ใช้งาน การกำหนดค่า จุดศูนย์ถ่วง ฯลฯ ตัวเลขที่แสดงในที่นี้มีไว้เพื่อการอ้างอิงเท่านั้น โปรดติดต่อตัวแทนจำหน่ายในพื้นที่ของคุณสำหรับรายละเอียดเพิ่มเติม
- *2 เอาต์พุตมอเตอร์สปินเดิลจะแตกต่างกันไปขึ้นอยู่กับความเร็วรอบสปินเดิล
- *3 วัดตามมาตรฐาน ISO และมาตรฐานของ Brother โปรดติดต่อตัวแทนจำหน่ายในพื้นที่ของคุณสำหรับรายละเอียดเพิ่มเติม
- *4 ข้อมูลจำเพาะของ Brother ใช้กับพูลสตัดสำหรับ CTS
- *5 วัดตามมาตรฐาน JIS B63369 และ MAS0111987
- *6 สามารถเพิ่มได้สูงสุดถึง R450Xd2: 200 กก., R650Xd2: 300 กก. (หนึ่งด้าน) โดยการเปลี่ยนพารามิเตอร์ โปรดปรึกษาเราเพิ่มเติม
- *7 เมื่อใช้ข้อต่อหมุนแบบไฮดรอลิก ช่วงการเคลื่อนที่แกน Y จะกลายเป็น 290 มม.
- *8 ค่าเมื่อเลือกโต๊ะแบบพื้นต่ำ
- *9 เมื่อใช้โหมดความแม่นยำสูง B
- *10 แรงดันลมปกติจะแตกต่างกันไปขึ้นอยู่กับข้อมูลจำเพาะของเครื่องจักร รายละเอียดโปรแกรมการตัดเฉือน หรือการใช้อุปกรณ์ต่อพ่วง ตั้งค่าแรงดันให้สูงกว่าค่าที่แนะนำ
- *11 เมื่อการโหลดโต๊ะบนหนึ่งด้านคือ R450Xd2: 120 กก. R650Xd2: 200 กก.
- *12 เครื่องจักรจำเป็นต้องติดตั้งอุปกรณ์ตรวจจับการเคลื่อนย้ายขึ้นอยู่กับปลายทาง เครื่องจักรที่ติดตั้งอุปกรณ์ตรวจจับการเคลื่อนย้ายจะมี "RD" ต่อท้ายชื่อรุ่น
- *13 ค่านี้ไม่รวมถังน้ำหล่อเย็นหรือสายพานลำเลียงเศษชิ้นงาน
- *14 เมื่อเลือกตัวเลือกการขยายเส้นผ่านศูนย์กลางการกลึง
| รายการ | R450Xd2 | R650Xd2 |
|---|---|---|
| ประเภท | ระบบโต๊ะหมุน 0 องศา/180 องศา | ระบบโต๊ะหมุน 0 องศา/180 องศา |
| ขนาดโต๊ะ [มม. (นิ้ว)] | หนึ่งด้าน 600 x 420 (23.6 x 16.5) | หนึ่งด้าน 800 x 535 (31.5 x 21.1) |
| เส้นผ่านศูนย์กลางการกลึงสูงสุด [มม. (นิ้ว)] | ø1,020 (40.2) [ø1,100 (43.3)] *14 | ø1,250 (49.2) [ø1,300 (51.2)] *14 |
| ความสูงจิ๊กสูงสุด [มม. (นิ้ว)] | 300 (11.8) [380 (15.0)] *8 | 350 (13.8) [450 (17.7)] *8 |
| ขนาดพื้นที่ทำงานของโต๊ะ [มม. (นิ้ว)] | หนึ่งด้าน 600 x 300 (23.6 x 11.8) | หนึ่งด้าน 800 x 400 (31.5 x 15.7) |
| ความสามารถในการรับน้ำหนักสูงสุด [กก. (ปอนด์)] | หนึ่งด้าน 120 (265) [200 (441)] *6 | หนึ่งด้าน 200 (441) [300 (661)] *6 |
| ความเฉื่อยของโหลดบนโต๊ะที่กำหนดสำหรับแกนกลึง [กก.·ม.2] | หนึ่งด้าน 14.2 [23.5] *6 | หนึ่งด้าน 35.8 [53.7] *6 |
| ระบบกลึงด้วยโต๊ะ | มอเตอร์เซอร์โว AC (1 kW) เฟืองหนอน (อัตราทดรอบรวม: 1/50) |
มอเตอร์เซอร์โว AC (0.82 kW) เฟืองหนอน (อัตราทดรอบรวม: 1/60) |
| เวลาในการกำหนดตำแหน่งโต๊ะ | 2.7 *11 | 3.1 *11 |
| ความสามารถในการทำซ้ำของการเปลี่ยนโต๊ะ [มม. (นิ้ว)] |
0.005 (0.0002) (ในทิศทางแกน X, Y และ Z 270 (10.6) จากจุดศูนย์กลางการหมุน) |
0.005 (0.0002) (ในทิศทางแกน X, Y และ Z 335 (13.2) จากจุดศูนย์กลางการหมุน) |
- * Quick Turn table คืออุปกรณ์เปลี่ยนพาเลทแบบ 2 ด้านประเภทโต๊ะหมุน
| รุ่น CNC | CNC-D00 | |
|---|---|---|
| แกนควบคุม | 7 แกน (X, Y, Z, แกนเพิ่มเติม 4 แกน) | |
| แกนควบคุมพร้อมกัน | การกำหนดตำแหน่ง | 5 แกน (X, Y, Z, A, B) |
| การอินเตอร์โพเลต | เชิงเส้น: 4 แกน (X, Y, Z, แกนเพิ่มเติม 1 แกน) วงกลม: 2 แกน เกลียว/กรวย: 3 แกน (X, Y, Z) |
|
| ค่าการเพิ่มของค่าป้อนข้อมูลต่ำสุด | 0.001 มม., 0.0001 นิ้ว, 0.001 องศา 0.0001 มม., 0.00001 นิ้ว, 0.0001 องศา (เป็นทางเลือก) |
|
| ขนาดที่ตั้งโปรแกรมได้สูงสุด | ±999999.999 มม., ±99999.9999 นิ้ว ±999999.9999 มม., ±99999.99999 นิ้ว (เป็นทางเลือก) |
|
| หน้าจอแสดงผล | หน้าจอสัมผัส LCD สี ขนาด 15 นิ้ว | |
| ความจุหน่วยความจำ | 500 Mbytes, 3 Gbytes (เป็นทางเลือก) (ความจุรวมของโปรแกรมและคลังข้อมูล) | |
| การสื่อสารภายนอก | อินเทอร์เฟซหน่วยความจำ USB, Ethernet, RS232C (เป็นทางเลือก) | |
| จำนวนโปรแกรมที่ลงทะเบียนได้ | 4,000 (ความจุรวมของโปรแกรมและคลังข้อมูล) | |
| รูปแบบโปรแกรม | ภาษา NC, การสนทนา (เปลี่ยนโดยพารามิเตอร์) สามารถแปลงจากโปรแกรมสนทนาเป็นโปรแกรมภาษา NC ได้ |
|
- * "แกนควบคุม" และ "แกนที่ควบคุมพร้อมกัน" ระบุจำนวนแกนสูงสุด ซึ่งจะแตกต่างกันไปขึ้นอยู่กับปลายทางการจัดส่งหรือข้อมูลจำเพาะของเครื่องจักร
- * Ethernet เป็นเครื่องหมายการค้าจดทะเบียนของ Xerox Corporation ในสหรัฐอเมริกา
| การทำงาน | เดินเครื่องทดสอบ ล็อกเครื่องจักร รีสตาร์ทโปรแกรม โอเวอร์ไรด์อัตราการเคลื่อนที่เร็ว โอเวอร์ไรด์อัตราป้อนตัด การแก้ไขพื้นหลัง ภาพหน้าจอ ระดับการทำงาน ปุ่มสัญญาณอินพุตภายนอก ปุ่มลัด < เป็นทางเลือก > |
|---|---|
| การเขียนโปรแกรม | สัมบูรณ์ / สัมพัทธ์ นิ้ว / เมตริก การตั้งค่าระบบพิกัด มุม C / มุม R การแปลงการหมุน การต๊าปแบบซิงโครไนซ์ โปรแกรมย่อย การแสดงผลกราฟิก |
| การวัด | การวัดชิ้นงานอัตโนมัติ *1 การวัดความยาวเครื่องมือ |
| ความเร็วสูงและความแม่นยำสูง | การปรับตั้งพารามิเตอร์การแมชชีนนิ่ง โหมดความแม่นยำสูง AIII โหมดความแม่นยำสูง BI (อ่านล่วงหน้า 160 บล็อก) การชดเชยแบ็คแลช < เป็นทางเลือก > |
| การตรวจสอบ | การตรวจสอบโหลดการแมชชีนนิ่ง การตรวจสอบ ATC *4 การคาดการณ์โอเวอร์โหลด การแสดงรูปคลื่น / การส่งออกรูปคลื่นไปยังการ์ดหน่วยความจำ การชดเชยการบิดตัวจากความร้อนอัตโนมัติ (แกน X, Y และ Z) การแสดงประสิทธิภาพการผลิต อายุการใช้งานเครื่องมือ / เครื่องมือสำรอง ฟังก์ชันการตรวจจับเศษชิ้นงานติดค้าง *4 |
| การบำรุงรักษา | ฟังก์ชันการดึงต๊าปกลับ บันทึกสถานะ บันทึกการเตือน บันทึกการทำงาน ประกาศการบำรุงรักษา การวัดความต้านทานฉนวนมอเตอร์ ตัวกรองทำความสะอาดเครื่องมือพร้อมการตรวจจับการอุดตันของตัวกรอง เอ็นโค้ดเดอร์แบบไม่ใช้แบตเตอรี่ การทดสอบโหลดเบรก |
| อัตโนมัติ / เครือข่าย | รีโมทคอมพิวเตอร์ OPC UA การแจ้งเตือนอัตโนมัติ PLC ในตัว (LD/ST/FBD) < เป็นทางเลือก > |
| การประหยัดพลังงาน | ปิดเครื่องอัตโนมัติ โหมดสแตนด์บาย ปิดน้ำหล่อเย็นอัตโนมัติ ปิดไฟส่องสว่างการทำงานอัตโนมัติ หน่วงเวลาปิดระบบฉีดล้างเศษชิ้นงาน การทำงานแบบประหยัดพลังงานของระบบฉีดล้างเศษชิ้นงาน โหมดประหยัดพลังงาน |
| แอปพลิเคชันสนับสนุน | ปรับตั้งพารามิเตอร์เครื่องจักร เครื่องมือ ATC อายุการใช้งานเครื่องมือ การแสดงรูปคลื่น ประสิทธิภาพการผลิต การประหยัดพลังงาน/การใช้พลังงานไฟฟ้า การสนับสนุนการกู้คืนระบบ การตรวจสอบ PLC การสนับสนุนการแมชชีนนิ่งโดยไม่อุ่นเครื่อง แผงควบคุมซอฟต์แวร์ |
| อุปกรณ์เสริม | โปรแกรมดูไฟล์ สมุดบันทึก เครื่องคิดเลข ลงทะเบียนทางลัด ปิดจอแสดงผล |
| ฟังก์ชันที่จำกัดเฉพาะภาษา NC | การเขียนโปรแกรมเมนู ระบบพิกัดเฉพาะที่ ระบบพิกัดชิ้นงานแบบขยาย การกำหนดตำแหน่งทางเดียว การป้อนเวลาผกผัน การป้อนข้อมูลที่ตั้งโปรแกรมได้ การชดเชยความยาวเครื่องมือ การชดเชยหัวกัด การปรับขนาด ภาพสะท้อน การเรียกโปรแกรมย่อยภายนอก มาโคร การทำงานของเทป / การทำงานของการโหลด FTP ฟังก์ชันการข้ามหลายรายการ < เป็นทางเลือก > |
| ฟังก์ชันที่จำกัดเฉพาะการสนทนา | โปรแกรมการทำงาน โปรแกรมกำหนดการ การเลือกเครื่องมืออัตโนมัติ การตั้งค่าเงื่อนไขการตัดอัตโนมัติ การตั้งค่าการชดเชยความยาวเครื่องมืออัตโนมัติ การตั้งค่าการชดเชยคัตเตอร์อัตโนมัติ การคำนวณอินพุตตัวเลขที่ไม่รู้จักอัตโนมัติ การควบคุมลำดับการแมชชีนนิ่ง |
- *1 สำหรับเครื่องมือวัด โปรดเลือกทัชโพรบที่เป็นเป็นทางเลือก หรือจัดเตรียมมาเอง
- *2 เมื่อใช้คำสั่งระดับซับไมครอน การเปลี่ยนไปใช้โปรแกรมภาษาแบบสนทนาจะถูกปิดใช้งาน
- *3 มีข้อจำกัดเกี่ยวกับการกำหนดค่าแกน
- *4 ไม่สามารถใช้ได้กับข้อมูลจำเพาะของแม็กกาซีน 40 เครื่องมือ

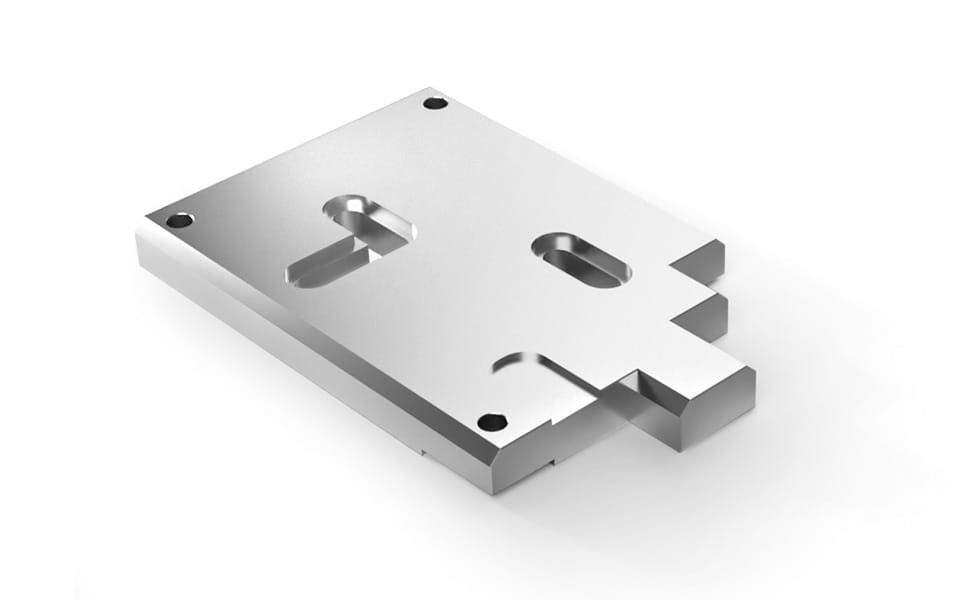

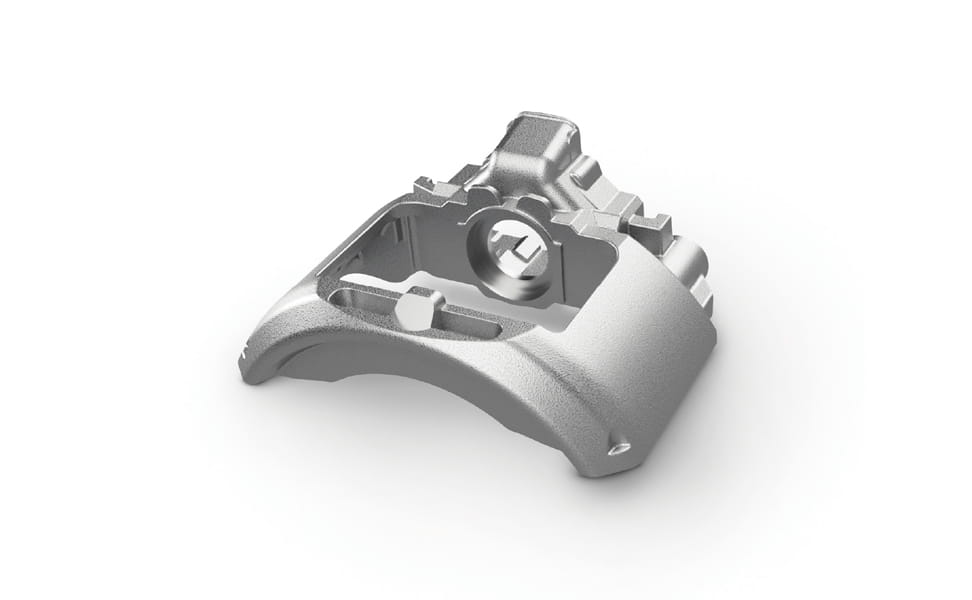

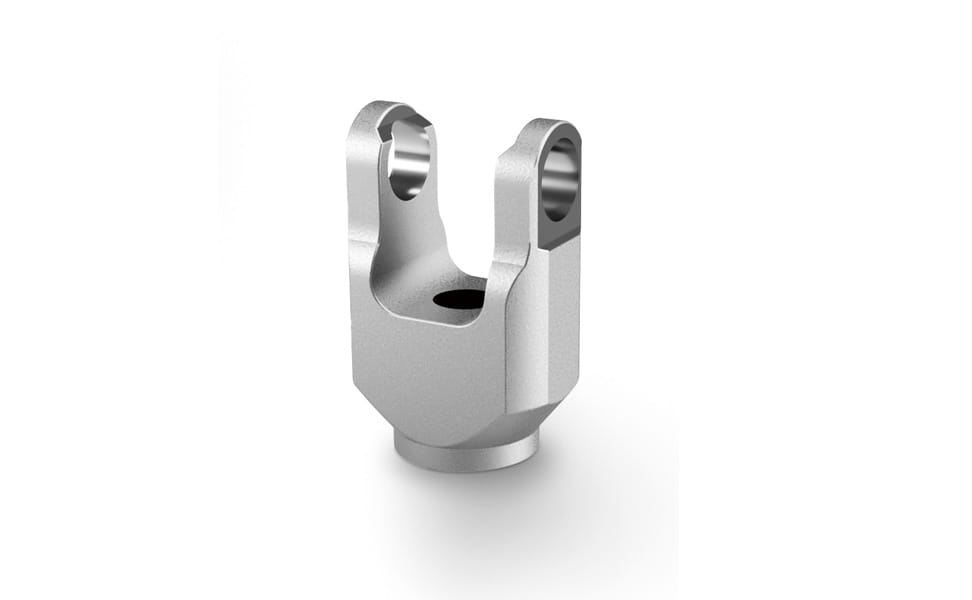

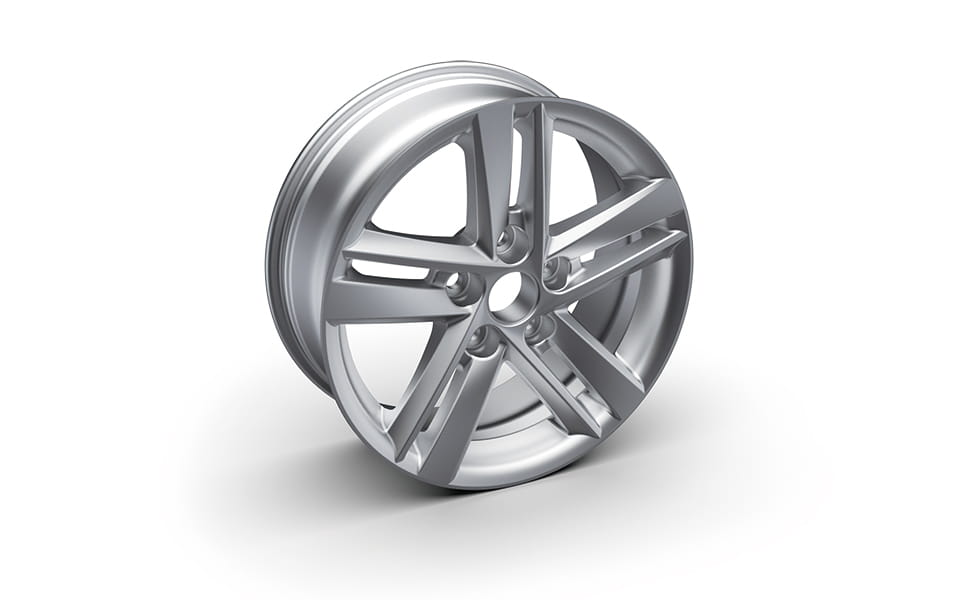

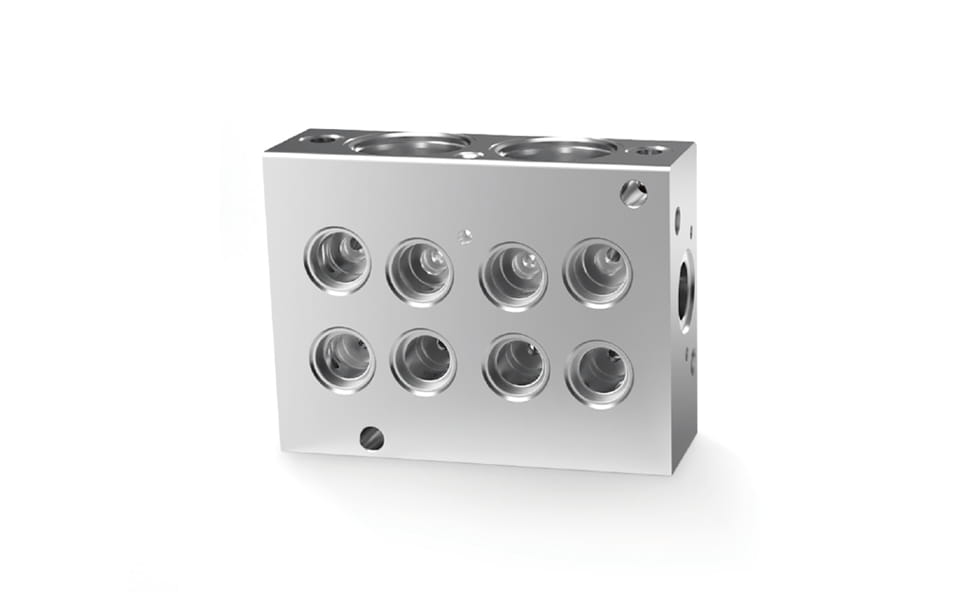

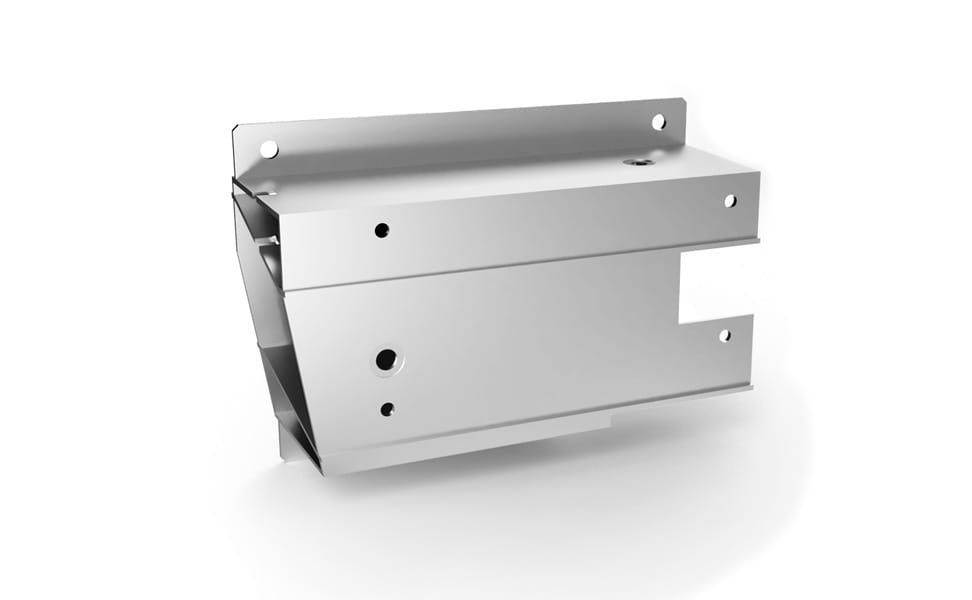

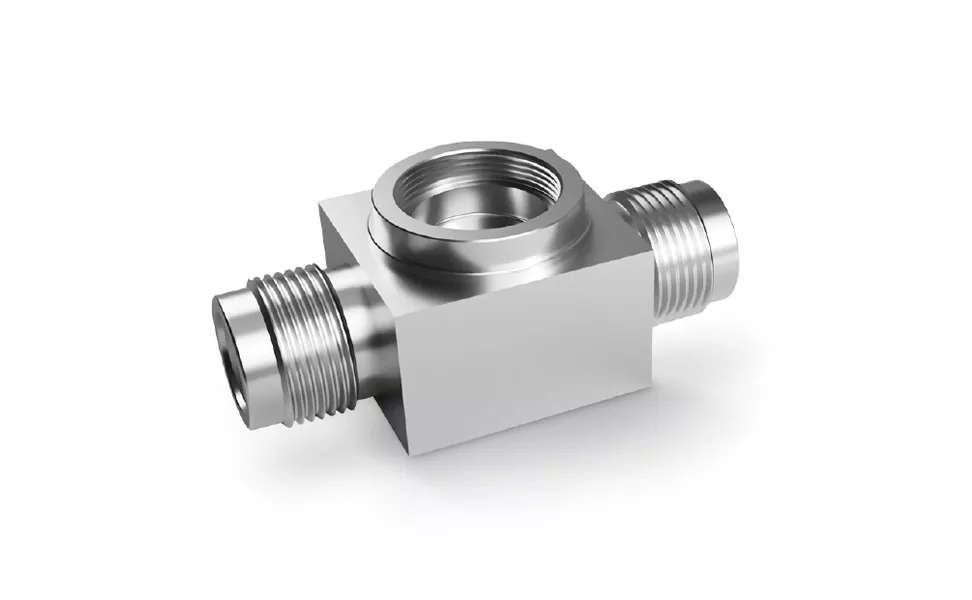

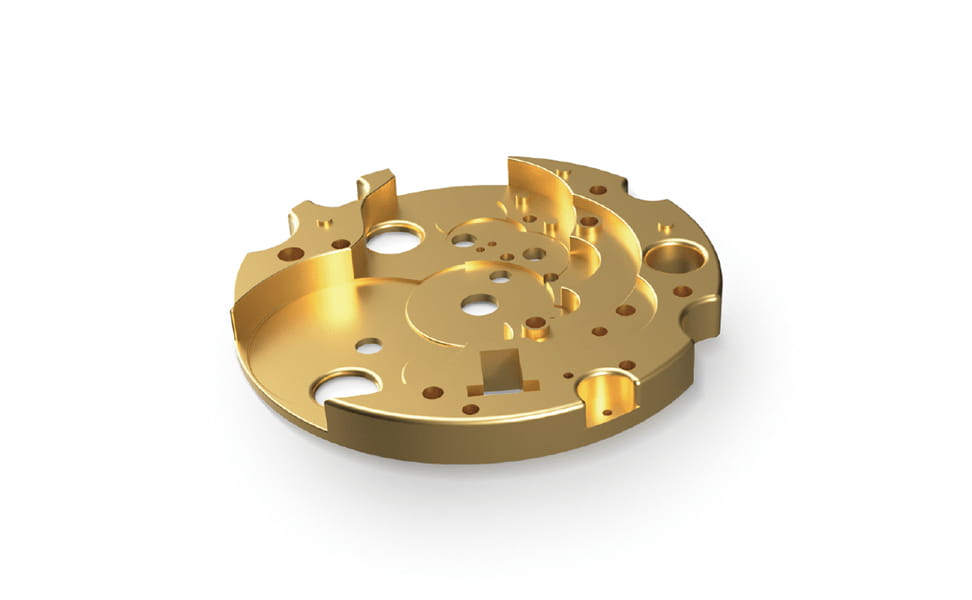

ตัวอย่าง
สนับสนุน
ข้อมูลสนับสนุน
