SPEEDIO R450Xd1
เครื่องแมชชีนนิ่งเซ็นเตอร์ขนาดกะทัดรัดเปลี่ยนพาเลท
- ช่วงการเคลื่อนที่ [มม. (นิ้ว)]: X: 450 (17.7) Y: 320 (12.6) Z: 305 (12.0)
- ความเร็วรอบสปินเดิลสูงสุด (min-1): 10,000/ (เป็นทางเลือก) 16,000/ (เป็นทางเลือก) รุ่นแรงบิดสูง 10,000
- ความจุในการเก็บเครื่องมือ (ชิ้น): 14/ 22/ 28
เลือกรุ่นย่อย: R450Xd1
[เครื่องแมชชีนนิ่งเซ็นเตอร์ขนาดกะทัดรัดแนวตั้ง BT30]
รุ่นอุปกรณ์เปลี่ยนพาเลทคู่ความเร็วสูง
สำหรับการผลิตที่ต่อเนื่อง
ช่วยให้สามารถเปลี่ยน/ตั้งค่าชิ้นงานได้ในระหว่างการแมชชีนนิ่ง
ข้อมูล
ภาพรวม
โต๊ะ QT คืออุปกรณ์เปลี่ยนพาเลทแบบ 2 หน้าความเร็วสูงที่เป็นเอกสิทธิ์เฉพาะของ Brother
ด้วยพื้นที่ติดตั้งจิ๊กที่กว้างขวางและความน่าเชื่อถือระดับสูง โต๊ะ QT จึงช่วยให้สามารถทำการแมชชีนนิ่งได้อย่างต่อเนื่องเพื่อบรรลุผลิตภาพสูง
ด้วยพื้นที่ติดตั้งจิ๊กที่กว้างขวางและความน่าเชื่อถือระดับสูง โต๊ะ QT จึงช่วยให้สามารถทำการแมชชีนนิ่งได้อย่างต่อเนื่องเพื่อบรรลุผลิตภาพสูง
การเปลี่ยนพาเลทความเร็วสูง
โต๊ะ QT (Quick Turn) เป็นอุปกรณ์เปลี่ยนพาเลทแบบ 2 หน้าความเร็วสูงชนิดโต๊ะหมุน
การควบคุมการเร่ง/ลดความเร็วที่เหมาะสมที่สุดช่วยให้การเปลี่ยนพาเลททำได้เร็วขึ้นมาก
การควบคุมการเร่ง/ลดความเร็วที่เหมาะสมที่สุดช่วยให้การเปลี่ยนพาเลททำได้เร็วขึ้นมาก
เวลาในการเปลี่ยนพาเลท
R450Xd1: 2.9 วินาที → 2.7 วินาที
R650Xd1: 3.4 วินาที → 3.1 วินาที
การแมชชีนนิ่งแบบไม่หยุดชะงัก
สามารถเปลี่ยนชิ้นงานบนพาเลทหนึ่งได้ในขณะที่กำลังแมชชีนนิ่งชิ้นงานบนอีกพาเลทหนึ่ง ขจัดเวลาที่สูญเปล่าในการเปลี่ยนชิ้นงาน ทำให้สามารถทำการแมชชีนนิ่งแบบไม่หยุดชะงักได้
พื้นที่ติดตั้งจิ๊กขนาดใหญ่
แม้ว่าจิ๊กจะยื่นออกมาจากโต๊ะ แต่ก็สามารถติดตั้งได้ตราบใดที่ยังอยู่ภายในเส้นผ่านศูนย์กลางการกลึงของพาเลท พื้นที่ติดตั้งจิ๊กสามารถขยายเพิ่มได้อีกโดยการเลือกตัวเลือกโต๊ะต่ำซึ่งจะเพิ่มความสูงของจิ๊กหรือตัวเลือกการขยายเส้นผ่านศูนย์กลางการกลึงซึ่งจะเพิ่มพื้นที่ของจิ๊ก
ความสูงของจิ๊กสูงสุด
R450Xd1: 350 → 380
R650Xd1: 420 → 450
มีแม็กกาซีนให้เลือกหลากหลายเพื่อตอบสนองความต้องการในการแมชชีนนิ่งที่แตกต่างกัน รวมถึงแม็กกาซีน 28 เครื่องมือที่พัฒนาขึ้นใหม่ และแม็กกาซีน 40 เครื่องมือที่มีความจุสูงสุด
บรรลุผลิตภาพสูงอย่างเหนือชั้นโดยใช้ประโยชน์จากการพัฒนาแบบผสานเครื่องจักรและคอนโทรลเลอร์เข้าด้วยกัน รวมถึงการทำงานพร้อมกันและการเปลี่ยนเครื่องมือที่ปรับให้เหมาะสมและรวดเร็วยิ่งขึ้น
บรรลุผลิตภาพสูงอย่างเหนือชั้นโดยใช้ประโยชน์จากการพัฒนาแบบผสานเครื่องจักรและคอนโทรลเลอร์เข้าด้วยกัน รวมถึงการทำงานพร้อมกันและการเปลี่ยนเครื่องมือที่ปรับให้เหมาะสมและรวดเร็วยิ่งขึ้น
แม็กกาซีน 28 เครื่องมือ
แม็กกาซีนแบบเทอร์เร็ตขนาดกะทัดรัด 28 เครื่องมือแบบใหม่ได้รับการพัฒนาขึ้นโดยยังคงประสิทธิภาพการเปลี่ยนเครื่องมือความเร็วสูงไว้ สิ่งนี้ช่วยขยายขอบเขตของชิ้นส่วนการแมชชีนนิ่งเป้าหมายและส่งเสริมการรวมกระบวนการเข้าด้วยกัน

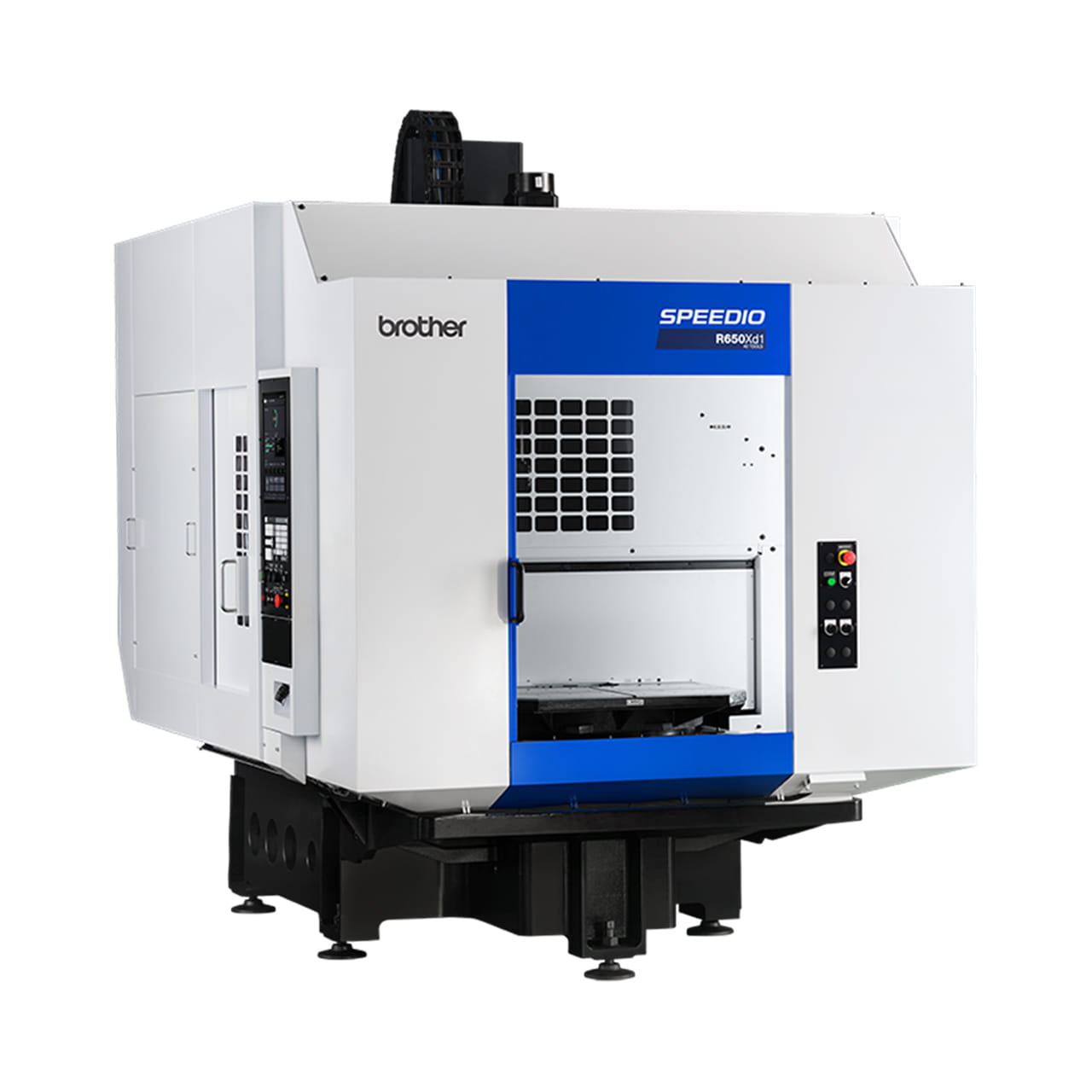

แม็กกาซีน 40 เครื่องมือ (R650Xd1)
นอกเหนือจากแม็กกาซีน 14/22/28 เครื่องมือแล้ว ยังมีแม็กกาซีน 40 เครื่องมือให้เลือกใช้งานอีกด้วย สิ่งนี้ช่วยส่งเสริมการรวมกระบวนการเข้าด้วยกัน โดยใช้ประโยชน์จากอุปกรณ์เปลี่ยนพาเลทแบบ 2 หน้า และสนับสนุนการปรับปรุงประสิทธิภาพการผลิต
สำหรับแม็กกาซีน 40 เครื่องมือ ห้องตัดเฉือนจะถูกแยกออกจากสต็อกเกอร์เก็บเครื่องมือด้วยประตูแบบชัตเตอร์ สิ่งนี้ช่วยป้องกันไม่ให้เศษชิ้นงานเข้าไปในแม็กกาซีน
ความแข็งแกร่งสูงที่เกิดจากการออกแบบพิเศษและการใช้มอเตอร์สปินเดิลแรงบิดสูง ช่วยให้การแมชชีนนิ่งมีเสถียรภาพ พร้อมทั้งแสดงให้เห็นถึงความสามารถในการแมชชีนนิ่งระดับสูง
ตั้งแต่การแมชชีนนิ่งงานหนักไปจนถึงการแมชชีนนิ่งความเร็วสูงและการแมชชีนนิ่งประสิทธิภาพสูง
มอเตอร์สปินเดิลที่มีแรงบิดสูงในช่วงความเร็วปานกลางและสูงถูกนำมาใช้เพื่อให้บรรลุการแมชชีนนิ่งความเร็วสูงและการแมชชีนนิ่งประสิทธิภาพสูง นอกจากนี้ ข้อมูลจำเพาะแรงบิดสูง (เป็นทางเลือก) ของเครื่องจักรยังช่วยปรับปรุงแรงบิดในช่วงความเร็วต่ำได้อย่างมาก เครื่องจักรให้ประสิทธิภาพที่ยอดเยี่ยมในการแมชชีนนิ่งงานหนักสำหรับเหล็ก
ข้อมูลจำเพาะแรงบิดสูง (เป็นทางเลือก)
แรงบิดสูงสุด: 92 Nm
เอาต์พุตสูงสุด: 26.2 kW
ข้อมูลจำเพาะมาตรฐาน
แรงบิดสูงสุด: 40 Nm
เอาต์พุตสูงสุด: 18.9 kW
การแมชชีนนิ่งสามมิติความเร็วสูงและมีความแม่นยำสูง
In addition to the highly responsive servomotor, the servo processing speed and resolution have been greatly improved. Enhanced performance of original three-dimensional machining control, including a great increase in look-ahead blocks and improved surface quality by the smooth path offset function, achieves high-speed and highly accurate three-dimensional machining.
การตั้งค่าที่เรียบง่ายสำหรับโหมดความแม่นยำสูง
สามารถปรับพารามิเตอร์ความแม่นยำในการแมชชีนนิ่ง/คุณภาพพื้นผิวได้ด้วยการใช้งานที่เรียบง่าย สิ่งนี้ช่วยให้บรรลุการแมชชีนนิ่งคุณภาพสูงได้อย่างง่ายดาย
โหมดความแม่นยำสูง BI: อ่านล่วงหน้า 160 บล็อก
โหมดความแม่นยำสูง BII (เป็นทางเลือก): อ่านล่วงหน้า 1000 บล็อก
สามารถใช้งานได้อย่างเข้าใจง่ายด้วยแอปพลิเคชันใหม่และหน้าจอสัมผัสแนวตั้ง ฟังก์ชันที่เกี่ยวข้องจะถูกจัดกลุ่มตามวัตถุประสงค์ เช่น การตั้งค่าและการแมชชีนนิ่ง ซึ่งนำไปสู่การปฏิบัติงานที่มีประสิทธิภาพ สถานะการผลิตและการปฏิบัติงานจะแสดงเป็นภาพ ช่วยให้ทำความเข้าใจได้รวดเร็วยิ่งขึ้น สามารถปฏิบัติงานโดยไร้ความสูญเปล่าในกระบวนการตั้งค่า การปรับตั้งการแมชชีนนิ่ง การผลิต และการกู้คืนระบบ ซึ่งนำไปสู่การปรับปรุงประสิทธิภาพการทำงานและอัตราการเดินเครื่อง
หน้าจอหลัก
ข้อมูลที่จำเป็นสำหรับการผลิต เช่น ตัวนับชิ้นงานและอายุการใช้งานของเครื่องมือ จะถูกรวบรวมไว้บนหน้าจอหลัก มีปุ่มลัดสำหรับหน้าจอที่ใช้งานบ่อย เพื่อให้คุณสามารถเปิดได้ด้วยสัมผัสเดียว
อินเทอร์เฟซผู้ใช้ใหม่
ความสามารถในการใช้งานได้รับการปรับปรุงอย่างมากโดยการจัดกลุ่มฟังก์ชันที่เกี่ยวข้อง การสร้างแอปพลิเคชันสนับสนุนใหม่ที่เข้าใจง่ายพร้อมความสามารถในการทำงานและการมองเห็นที่ดียิ่งขึ้น การจัดหาอุปกรณ์เสริมที่เป็นประโยชน์ (เครื่องคิดเลข สมุดบันทึก โปรแกรมดูไฟล์ ฯลฯ) และการทำให้สามารถใช้งานหน้าจอแบบเดิมบนแผงสัมผัสได้
ข้อมูลจำเพาะ
ข้อมูลจำเพาะของผลิตภัณฑ์
R450Xd1
ความเร็วรอบสปินเดิลสูงสุด [min⁻¹]
10,000/ (เป็นทางเลือก) 16,000/ (เป็นทางเลือก) รุ่นแรงบิดสูง 10,000
ช่วงการเคลื่อนที่ [มม. (นิ้ว)]
X: 450 (17.7) Y: 320 (12.6) Z: 305 (12.0)
ความจุในการเก็บเครื่องมือ [ชิ้น]
14/ 21/ 28
อัตราการเคลื่อนที่เร็ว (แกน X, Y, Z) [ม./นาที (นิ้ว/นาที)]
50 x 50 x 50 (1,969 x 1,969 x 1,969)
พื้นที่ติดตั้งที่ต้องการ [มม. (นิ้ว)]
1,400 x 2,609 [3,448] (55.1 x 102.7 [135.7] )
สปินเดิลหน้าสัมผัสคู่ BT (BIG-PLUS)
เป็นทางเลือก
ระบบน้ำหล่อเย็นผ่านสปินเดิล (CTS)
เป็นทางเลือก
โต๊ะระดับต่ำ
เป็นทางเลือก

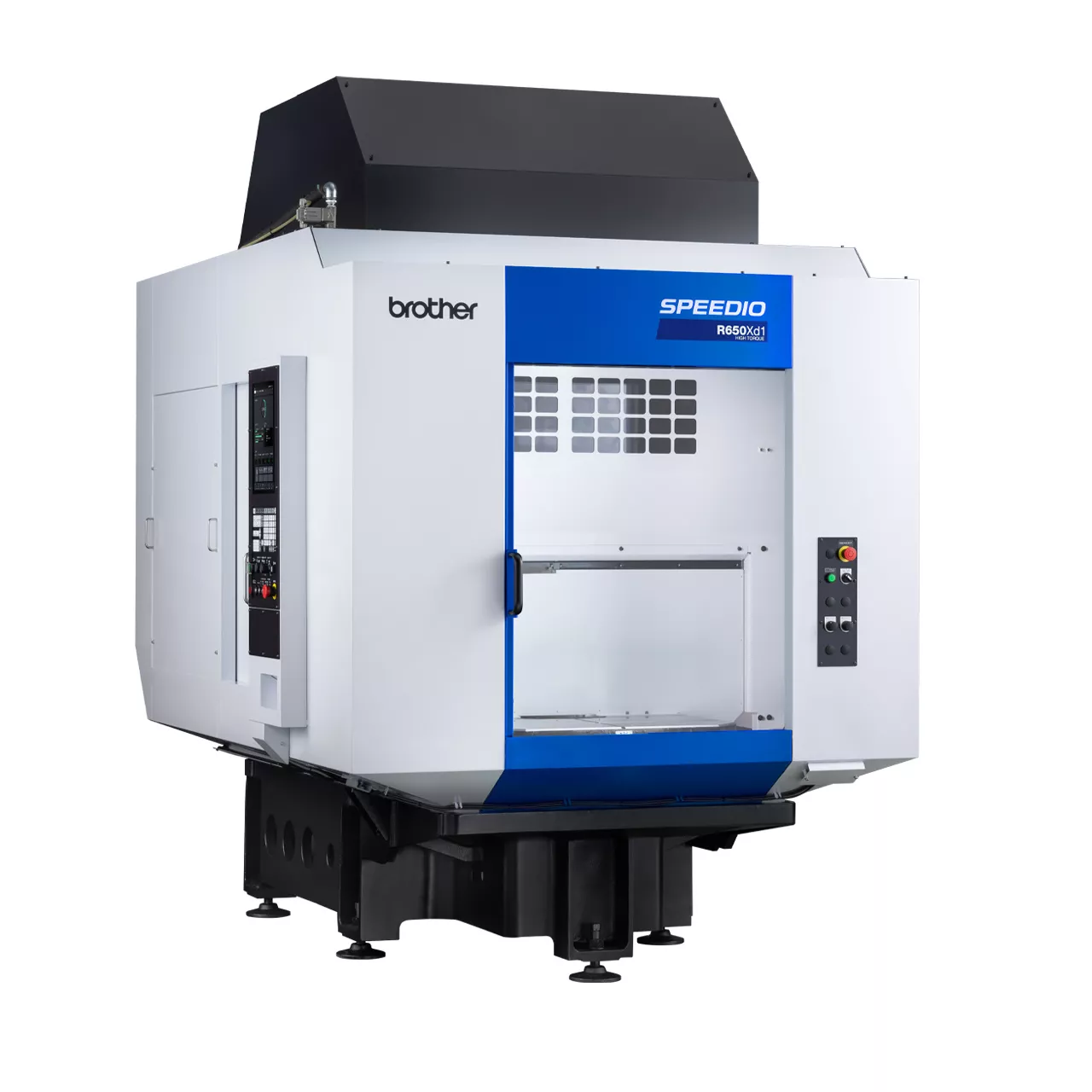

| รายการ | R450Xd1 / R450Xd1 RD *12 | R650Xd1 / R650Xd1 RD *12 แม็กกาซีน 14/22/28 เครื่องมือ |
R650Xd1 / R650Xd1 RD *12 แม็กกาซีน 40 เครื่องมือ |
||
|---|---|---|---|---|---|
| ชุด CNC | CNC-D00 | ||||
| ช่วงการเคลื่อนที่ | แกน X [มม. (นิ้ว)] | 450 (17.7) | 650 (25.6) | ||
| แกน Y [มม. (นิ้ว)] | 320 (12.6) *7 | 400 (15.7) | |||
| แกน Z [มม. (นิ้ว)] | 305 (12.0) | 305 (12.0) | 435 (17.1) | ||
| ระยะห่างระหว่างพื้นผิวโต๊ะถึงปลายสปินเดิล [มม. (นิ้ว)] | 200-505 (7.9-19.9) [280-585 (11.0-23.0) *8] |
250-555 (9.8-21.8) [350-655 (13.8-25.8) *8] |
250-685 (9.8-27.0) [350-785 (13.8-30.9) *8] |
||
| โต๊ะ | ขนาดพื้นที่ทำงาน [มม. (นิ้ว)] | หนึ่งด้าน 600 x 300 (23.6 x 11.8) |
หนึ่งด้าน 800 x 400 (31.5 x 15.7) | ||
| ความสามารถในการรับน้ำหนักสูงสุด (โหลดสม่ำเสมอ) [กก. (ปอนด์)] |
หนึ่งด้าน 120 (265) [200 (441) *6] |
หนึ่งด้าน 200 (441) [300 (661) *6] |
|||
| เวลาในการกำหนดตำแหน่ง [วินาที] | 2.7 *11 | 3.1 *11 | |||
| สปินเดิล | ความเร็วรอบสปินเดิล [min-1] | ข้อมูลจำเพาะ 10,000 min-1: 1 - 10,000 ข้อมูลจำเพาะ 16,000 min-1 (เป็นทางเลือก): 1 - 16,000 ข้อมูลจำเพาะรุ่นแรงบิดสูง 10,000 min-1 (เป็นทางเลือก): 1 - 10,000 |
|||
| ความเร็วระหว่างการต๊าปเกลียว [min-1] | สูงสุด 6,000 | ||||
| รูเทเปอร์ | เทเปอร์ 7/24 No.30 | ||||
| ระบบสัมผัสคู่ BT (BIG-PLUS) |
เป็นทางเลือก | ||||
| ระบบน้ำหล่อเย็นผ่านสปินเดิล (CTS) | เป็นทางเลือก | ||||
| อัตราป้อน | อัตราการเคลื่อนที่เร็ว (พื้นที่ XYZ) [ม./นาที (นิ้ว/นาที)] |
50 x 50 x 50 (1,969 x 1,969 x 1,969) | |||
| อัตราการป้อนตัด [มม./นาที (นิ้ว/นาที)] |
แกน X, Y, Z: 1 - 30,000 (0.04 - 1,181) *9 | ||||
| ชุด ATC | ประเภทก้านเครื่องมือ | MAS-BT30 | |||
| ชนิดพูลสตัด *4 | MAS-P30T-2 | ||||
| ความจุในการเก็บเครื่องมือ [ชิ้น] | 14/22/28 | 14/22/28 | 40 | ||
| ความยาวเครื่องมือสูงสุด [มม. (นิ้ว)] | 200 (7.9) | 200 (7.9) | 250 (9.8) | ||
| เส้นผ่านศูนย์กลางเครื่องมือสูงสุด [มม. (นิ้ว)] | 80 (3.1) | 80 (3.1) | 55 (2.1) / 125 (4.9) ไม่มีเครื่องมือที่อยู่ติดกัน |
||
| น้ำหนักเครื่องมือสูงสุด [กก. (ปอนด์)] *1 | 3.0 (6.6) (น้ำหนักเครื่องมือรวม: 25 (55.1) สำหรับ 14 เครื่องมือ, 40 (88.2) สำหรับ 22/28 เครื่องมือ) |
3.0 (6.6) (น้ำหนักเครื่องมือรวม: 25 (55.1) สำหรับ 14 เครื่องมือ, 40 (88.2) สำหรับ 22/28 เครื่องมือ) |
4.0 (8.8) (น้ำหนักเครื่องมือรวม: 80 (176.3)) |
||
| วิธีการเลือกเครื่องมือ | วิธี Random short cut | วิธี Random short cut | วิธี Double arm (สุ่มเลือกเส้นทางที่ใกล้ที่สุด) |
||
| เวลาในการเปลี่ยนเครื่องมือ *5 | Tool To Tool [วินาที] | 0.6 / 0.7 (14 เครื่องมือ / 22 หรือ 28 เครื่องมือ) |
0.6 / 0.8 (14 เครื่องมือ / 22 หรือ 28 เครื่องมือ) |
0.9 | |
| Chip To Chip [วินาที] | 1.3 / 1.5 (14 เครื่องมือ / 22 หรือ 28 เครื่องมือ) |
1.4 / 1.5 (14 เครื่องมือ / 22 หรือ 28 เครื่องมือ) |
2.5 | ||
| มอเตอร์ไฟฟ้า | มอเตอร์สปินเดิลหลัก (10 นาที/ต่อเนื่อง) [kW] *2 |
ข้อมูลจำเพาะ 10,000 min-1: 10.1/7.0 ข้อมูลจำเพาะ 16,000 min-1 (เป็นทางเลือก): 7.4/5.1 ข้อมูลจำเพาะรุ่นแรงบิดสูง 10,000 min-1 (เป็นทางเลือก): 12.8/9.2 |
|||
| มอเตอร์ป้อนแกน [kW] | แกน X, Y: 1.0, แกน Z: 1.8 | ||||
| แหล่งจ่ายไฟ | ระบบจ่ายไฟ | AC 200 ถึง 230 V±10%, 3 เฟส, 50/60Hz±2% | |||
| ความจุไฟฟ้า (ต่อเนื่อง) [kVA] | ข้อมูลจำเพาะ 10,000 min-1: 9.5 ข้อมูลจำเพาะ 16,000 min-1 (เป็นทางเลือก): 9.5 ข้อมูลจำเพาะรุ่นแรงบิดสูง 10,000 min-1 (เป็นทางเลือก): 10.4 | ||||
| การจ่ายลม | แรงดันลมปกติ [MPa] | 0.4 - 0.6 (ค่าที่แนะนำ: 0.5 MPa *10) | |||
| อัตราการไหลที่ต้องการ [ลิตร/นาที] | 45 | 45 | 100 | ||
| ขนาดเครื่องจักร | ความสูง [มม. (นิ้ว)] | 2,584 (101.7) | 2,704 (106.5) | ||
| พื้นที่ติดตั้งที่ต้องการ *13 [เมื่อเปิดประตูชุดควบคุม] [มม. (นิ้ว)] |
1,400 x 2,609 [3,448] (55.1 x 102.7 [135.7] ) |
1,830 x 3,029 [3,868] (72.0 x 119.3 [152.3] ) |
2,145 x 3,029 [3,868] (84.4 x 119.3 [152.3] ) |
||
| น้ำหนัก (รวมชุดควบคุม, ฝาครอบเครื่องจักร) [กก. (ปอนด์)] | 2,750 (6,063) | 3,550 (7,826) | 4,150 (9,149) | ||
| ความแม่นยำ*3 | ความแม่นยำของการกำหนดตำแหน่งแกนแบบสองทิศทาง (ISO230-2:1988) [มม. (นิ้ว)] | 0.006 - 0.020 (0.00024 - 0.00079) | |||
| ความสามารถในการทำซ้ำของการกำหนดตำแหน่งแกนแบบสองทิศทาง (ISO230-2:2014) [มม. (นิ้ว)] | น้อยกว่า 0.004 (0.00016) | ||||
| ประตูด้านหน้า | 2 ประตู | ||||
| อุปกรณ์มาตรฐาน | คู่มือการใช้งาน (DVD 1 ชุด), สลักเกลียวปรับระดับ (4 ชิ้น) [R650Xd1: 5 ชิ้น], แผ่นเพลทปรับระดับ (4 ชิ้น) [R650Xd1: 5 ชิ้น] |
||||
- *1 น้ำหนักเครื่องมือจริงจะแตกต่างกันไปขึ้นอยู่กับการกำหนดค่าและจุดศูนย์ถ่วง ตัวเลขที่แสดงในที่นี้ใช้สำหรับการอ้างอิงเท่านั้น
- *2 เอาต์พุตมอเตอร์สปินเดิลจะแตกต่างกันไปขึ้นอยู่กับความเร็วรอบสปินเดิล
- *3 วัดตามมาตรฐาน ISO และมาตรฐานของ Brother โปรดติดต่อตัวแทนจำหน่ายในพื้นที่ของคุณสำหรับรายละเอียดเพิ่มเติม
- *4 ข้อมูลจำเพาะของ Brother ใช้กับพูลสตัดสำหรับ CTS
- *5 วัดตามมาตรฐาน JIS B6336-9 และ MAS011-1987
- *6 สามารถเพิ่มได้สูงสุดถึง R450Xd1: 200 กก., R650Xd1: 300 กก. (หนึ่งด้าน) โดยการเปลี่ยนพารามิเตอร์ โปรดปรึกษาเราเพิ่มเติม
- *7 เมื่อใช้ข้อต่อหมุนแบบไฮดรอลิก ระยะเคลื่อนที่แกน Y จะกลายเป็น 290 มม.
- *8 ค่าเมื่อเลือกโต๊ะแบบพื้นต่ำ
- *9 เมื่อใช้โหมดความแม่นยำสูง B
- *10 แรงดันลมปกติจะแตกต่างกันไปขึ้นอยู่กับข้อมูลจำเพาะของเครื่องจักร รายละเอียดโปรแกรมการตัดเฉือน หรือการใช้อุปกรณ์ต่อพ่วง ตั้งค่าแรงดันให้สูงกว่าค่าที่แนะนำ
- *11 เมื่อการโหลดบนโต๊ะหนึ่งด้านคือ R450Xd1: 120 กก. R650Xd1: 200 กก.
- *12 เครื่องจักรจำเป็นต้องติดตั้งอุปกรณ์ตรวจจับการเคลื่อนย้ายขึ้นอยู่กับปลายทาง เครื่องจักรที่ติดตั้งอุปกรณ์ตรวจจับการเคลื่อนย้ายจะมี "RD" ต่อท้ายชื่อรุ่น
- *13 ค่านี้ไม่รวมถังน้ำหล่อเย็นหรือสายพานลำเลียงเศษชิ้นงาน
| รายการ | R450Xd1 | R650Xd1 |
|---|---|---|
| ประเภท | ระบบโต๊ะหมุน 0 องศา/180 องศา | ระบบโต๊ะหมุน 0 องศา/180 องศา |
| ขนาดโต๊ะ [มม. (นิ้ว)] | หนึ่งด้าน 600 x 420 (23.6 x 16.5) | หนึ่งด้าน 800 x 535 (31.5 x 21.1) |
| เส้นผ่านศูนย์กลางการกลึงสูงสุด [มม. (นิ้ว)] | D1,020 (40.2) [D1,100 (43.3)] *14 | D1,250 (49.2) [D1,300 (51.2)] *14 |
| ความสูงจิ๊กสูงสุด [มม. (นิ้ว)] | 300 (11.8) [380 (15.0)] *8 | 350 (13.8) [450 (17.7)] *8 |
| ขนาดพื้นที่ทำงานของโต๊ะ [มม. (นิ้ว)] | หนึ่งด้าน 600 x 300 (23.6 x 11.8) | หนึ่งด้าน 800 x 400 (31.5 x 15.7) |
| ความสามารถในการรับน้ำหนักสูงสุด [กก. (ปอนด์)] | หนึ่งด้าน 120 (265) [200 (441)] *6 | หนึ่งด้าน 200 (441) [300 (661)] *6 |
| ความเฉื่อยของโหลดบนโต๊ะที่กำหนดสำหรับแกนกลึง [กก.·ม.2] | หนึ่งด้าน 14.2 [23.5] *6 | หนึ่งด้าน 35.8 [53.7] *6 |
| ระบบกลึงด้วยโต๊ะ | มอเตอร์เซอร์โว AC (1kW) เฟืองหนอน (อัตราทดรอบรวม: 1/50) |
มอเตอร์เซอร์โว AC (0.82 kW) เฟืองหนอน (อัตราทดรอบรวม: 1/60) |
| เวลาในการกำหนดตำแหน่งโต๊ะ | 2.7 *11 | 3.1 *11 |
| ความสามารถในการทำซ้ำของการเปลี่ยนโต๊ะ [มม. (นิ้ว)] |
0.005 (0.0002) (ในทิศทางแกน X, Y และ Z 270 (10.6) จากจุดศูนย์กลางการหมุน) |
0.005 (0.0002) (ในทิศทางแกน X, Y และ Z 335 (13.2) จากจุดศูนย์กลางการหมุน) |
- * Quick Turn table คืออุปกรณ์เปลี่ยนพาเลทแบบ 2 ด้านประเภทโต๊ะหมุน
| รุ่น CNC | CNC-D00 | |
|---|---|---|
| แกนควบคุม | 7 แกน (X, Y, Z, แกนเพิ่มเติม 4 แกน) | |
| แกนควบคุมพร้อมกัน | การกำหนดตำแหน่ง | 5 แกน (X, Y, Z, A, B) |
| การอินเตอร์โพเลต | เชิงเส้น: 4 แกน (X, Y, Z, แกนเพิ่มเติม 1 แกน) วงกลม: 2 แกน เกลียว/กรวย: 3 แกน (X, Y, Z) |
|
| ค่าการเพิ่มของค่าป้อนข้อมูลต่ำสุด | 0.001 มม., 0.0001 นิ้ว, 0.001 องศา | |
| ขนาดที่ตั้งโปรแกรมได้สูงสุด | ±999999.999 มม.、±99999.9999 นิ้ว | |
| หน้าจอแสดงผล | หน้าจอสัมผัส LCD สี ขนาด 15 นิ้ว | |
| ความจุหน่วยความจำ | 500 Mbytes, 3 Gbytes (เป็นทางเลือก) (ความจุรวมของโปรแกรมและคลังข้อมูล) | |
| การสื่อสารภายนอก | อินเทอร์เฟซหน่วยความจำ USB, Ethernet, RS232C (เป็นทางเลือก) | |
| จำนวนโปรแกรมที่ลงทะเบียนได้ | 4,000 (ความจุรวมของโปรแกรมและคลังข้อมูล) | |
| รูปแบบโปรแกรม | ภาษา NC, การสนทนา (เปลี่ยนโดยพารามิเตอร์) สามารถแปลงจากโปรแกรมสนทนาเป็นโปรแกรมภาษา NC ได้ |
|
- * จำนวน "แกนควบคุม" และ/หรือ "แกนที่ควบคุมพร้อมกัน" คือจำนวนแกนสูงสุด ซึ่งจะแตกต่างกันไปขึ้นอยู่กับประเทศปลายทางและข้อมูลจำเพาะของเครื่องจักร
- * Ethernet เป็นเครื่องหมายการค้าหรือเครื่องหมายการค้าจดทะเบียนของ XEROX ในสหรัฐอเมริกา
| การทำงาน | เดินเครื่องทดสอบ การล็อกเครื่องจักร การเริ่มโปรแกรมใหม่ การปรับอัตราการเคลื่อนที่เร็ว การปรับอัตราป้อนตัด การแก้ไขเบื้องหลัง ภาพหน้าจอ ระดับการทำงาน ปุ่มสัญญาณอินพุตภายนอก < เป็นทางเลือก > |
|---|---|
| การเขียนโปรแกรม | สัมบูรณ์ / สัมพัทธ์ นิ้ว / เมตริก การตั้งค่าระบบพิกัด มุม C / มุม R การแปลงการหมุน การต๊าปแบบซิงโครไนซ์ โปรแกรมย่อย การแสดงผลกราฟิก |
| การวัด | การวัดชิ้นงานอัตโนมัติ *1 การวัดความยาวเครื่องมือ |
| ความเร็วสูงและความแม่นยำสูง | การปรับตั้งพารามิเตอร์การแมชชีนนิ่ง โหมดความแม่นยำสูง AIII โหมดความแม่นยำสูง BI (อ่านล่วงหน้า 160 บล็อก) การชดเชยแบ็คแลช < เป็นทางเลือก > |
| การตรวจสอบ | การตรวจสอบโหลดการแมชชีนนิ่ง การตรวจสอบ ATC การคาดการณ์โอเวอร์โหลด การแสดงรูปคลื่น / การส่งออกรูปคลื่นไปยังการ์ดหน่วยความจำ ระบบชดเชยการขยายตัวจากความร้อน II (แกน X, Y และ Z) การแสดงประสิทธิภาพการผลิต อายุการใช้งานเครื่องมือ / เครื่องมือสำรอง |
| การบำรุงรักษา | ฟังก์ชันการคืนค่าการต๊าป บันทึกสถานะ บันทึกการแจ้งเตือน บันทึกการทำงาน การวัดความต้านทานฉนวนมอเตอร์ ตัวกรองล้างเครื่องมือพร้อมการตรวจจับการอุดตันของตัวกรอง การทดสอบโหลดเบรก |
| อัตโนมัติ / เครือข่าย | รีโมทคอมพิวเตอร์ OPC UA การแจ้งเตือนอัตโนมัติ PLC ในตัว (LD/ST/FBD) < เป็นทางเลือก > |
| การประหยัดพลังงาน | ปิดเครื่องอัตโนมัติ โหมดสแตนด์บาย ปิดน้ำหล่อเย็นอัตโนมัติ ปิดไฟส่องสว่างการทำงานอัตโนมัติ หน่วงเวลาปิดระบบฉีดล้างเศษชิ้นงาน |
| แอปพลิเคชันสนับสนุน | ปรับพารามิเตอร์เครื่องจักร เครื่องมือ ATC อายุการใช้งานเครื่องมือ การแสดงรูปคลื่น ประสิทธิภาพการผลิต การใช้พลังงานไฟฟ้า การสนับสนุนการกู้คืนระบบ การตรวจสอบ PLC |
| อุปกรณ์เสริม | โปรแกรมดูไฟล์ สมุดบันทึก เครื่องคิดเลข ลงทะเบียนทางลัด ปิดจอแสดงผล |
| ฟังก์ชันที่จำกัดเฉพาะภาษา NC | การตั้งโปรแกรมเมนู ระบบพิกัดเฉพาะที่ ระบบพิกัดชิ้นงานแบบขยาย การกำหนดตำแหน่งทางเดียว การป้อนเวลาผกผัน การป้อนข้อมูลที่ตั้งโปรแกรมได้ การชดเชยความยาวเครื่องมือ การชดเชยคัตเตอร์ การปรับขนาด ภาพสะท้อน การเรียกโปรแกรมย่อยภายนอก มาโคร การทำงานในโหมดเทป ฟังก์ชันข้ามหลายจุด < เป็นทางเลือก > |
| ฟังก์ชันที่จำกัดเฉพาะการสนทนา | โปรแกรมการทำงาน โปรแกรมกำหนดการ การเลือกเครื่องมืออัตโนมัติ การตั้งค่าเงื่อนไขการตัดอัตโนมัติ การตั้งค่าการชดเชยความยาวเครื่องมืออัตโนมัติ การตั้งค่าการชดเชยคัตเตอร์อัตโนมัติ การคำนวณอินพุตตัวเลขที่ไม่รู้จักอัตโนมัติ การควบคุมลำดับการแมชชีนนิ่ง |
- *1 ผู้ใช้จำเป็นต้องเตรียมเครื่องมือวัดเอง
- *2 เมื่อใช้คำสั่งระดับซับไมครอน จะไม่สามารถเปลี่ยนเป็นโปรแกรมการสนทนาได้
- *3 มีข้อจำกัดเกี่ยวกับการกำหนดค่าแกน
ตัวอย่าง
อุปกรณ์ความแม่นยำ

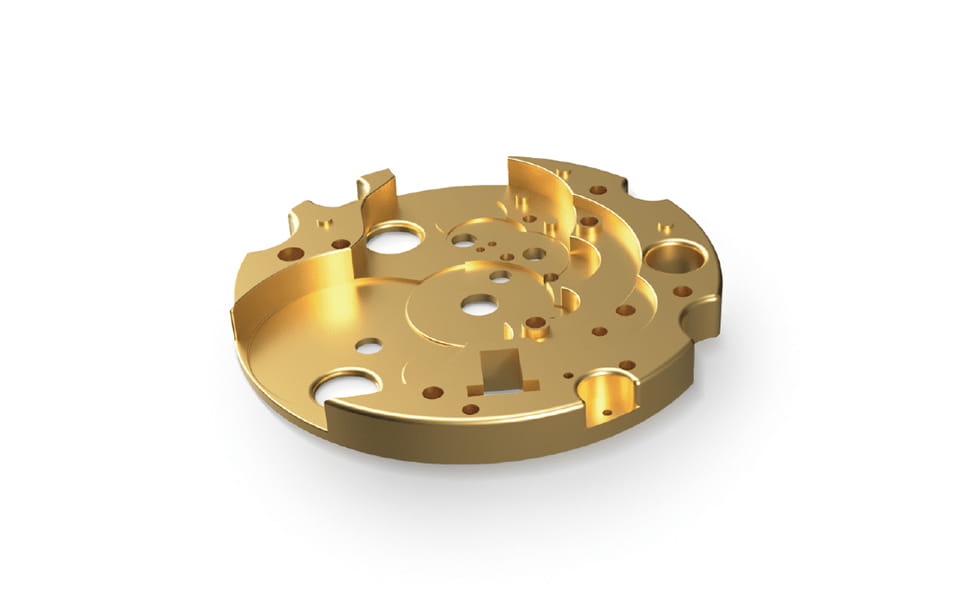

ชื่อชิ้นงานแผ่นเพลทนาฬิกา
วัสดุทองเหลือง
ชื่อชิ้นงานฉากยึดรูปตัว L
วัสดุสเตนเลสสตีล
วาล์ว

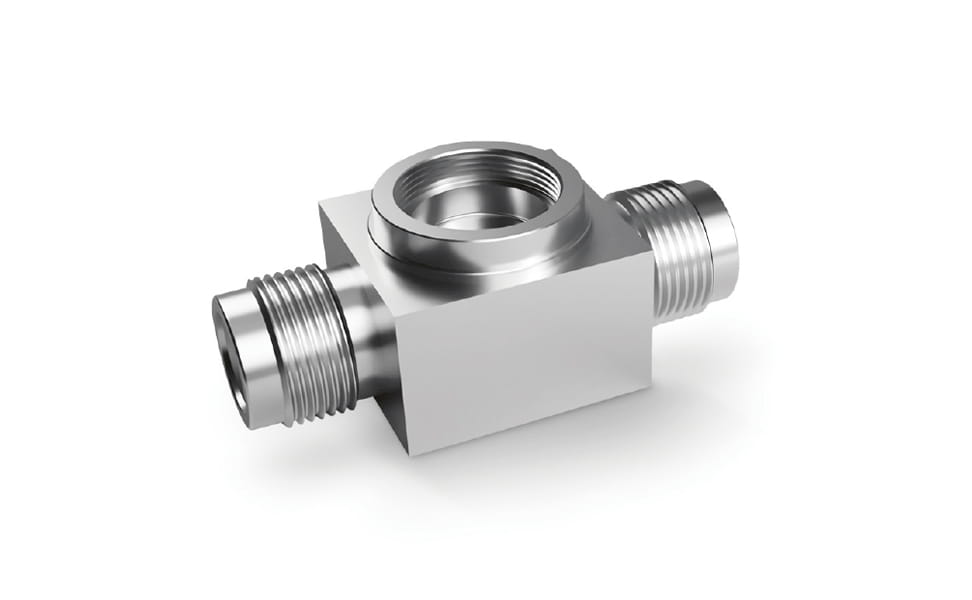

ชื่อชิ้นงานวาล์วควบคุมแก๊ส
วัสดุสเตนเลสสตีล

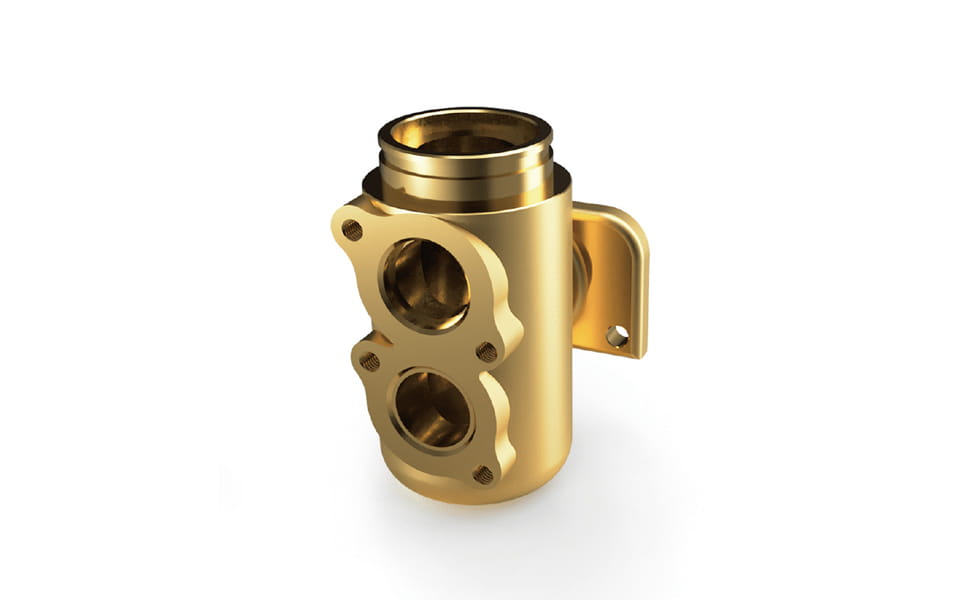

ชื่อชิ้นงานวาล์วจ่ายน้ำร้อน
วัสดุทองเหลือง
ยานยนต์

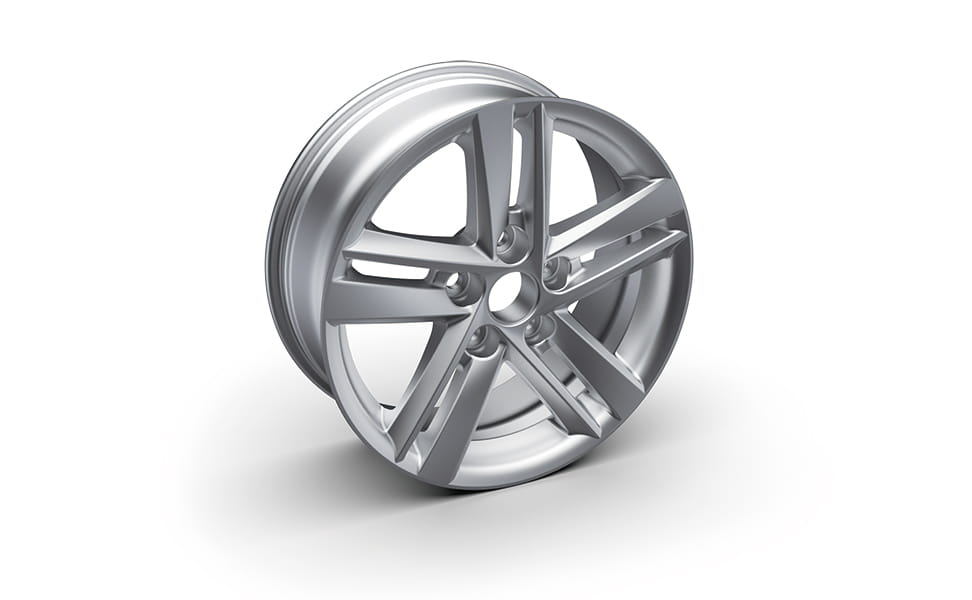

ชื่อชิ้นงานล้ออะลูมิเนียม
วัสดุอะลูมิเนียมอัลลอย

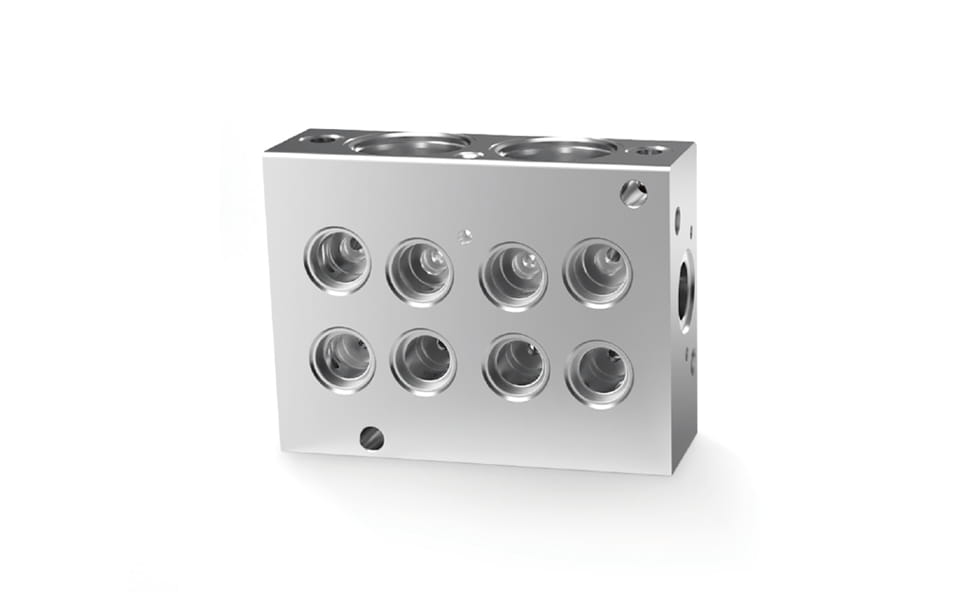

ชื่อชิ้นงานเสื้อวาล์ว ABS
วัสดุอะลูมิเนียมอัลลอย

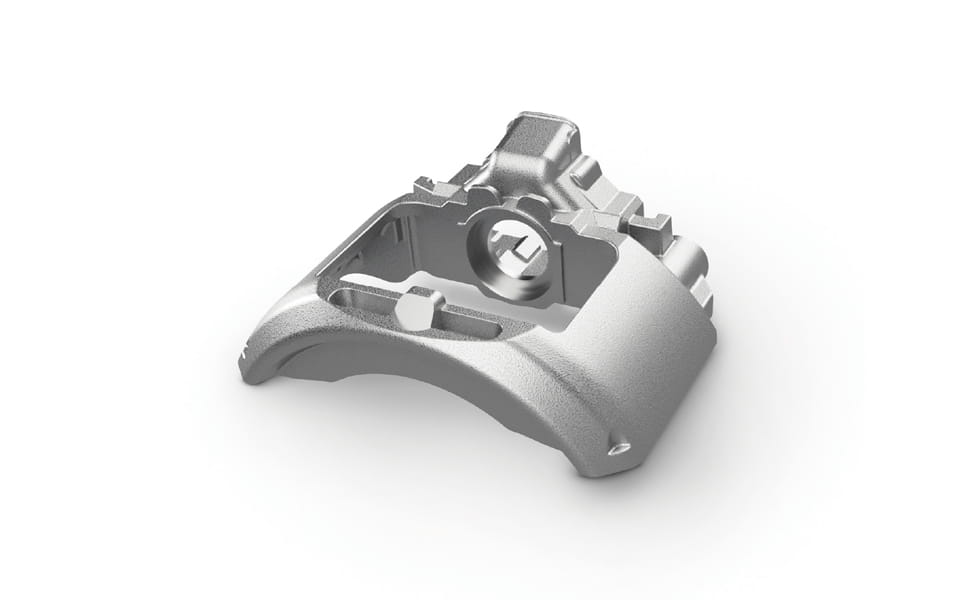

ชื่อชิ้นงานคาลิปเปอร์เบรก
วัสดุเหล็กหล่อ
