SPEEDIO HU550Xd1-5AX

เครื่องแมชชีนนิ่งเซ็นเตอร์แนวนอนขนาดกะทัดรัดอเนกประสงค์

การตัดเฉือน 5 แกน
แมกกาซีนเครื่องมือ 30 ชิ้น

ช่วงการเคลื่อนที่ [มม. (นิ้ว)]: X: 550 (21.7) Y: 500 (19.7) Z: 400 (15.7)
ช่วงการเคลื่อนที่ (องศา): A: 30 ถึง -120 B: 360
ความเร็วรอบสปินเดิลสูงสุด (min^-1): 12,000/ (เป็นทางเลือก) 10,000 แรงบิดสูง/ (เป็นทางเลือก) 20,000
ความจุในการเก็บเครื่องมือ (ชิ้น): 30

เลือกรุ่นย่อย: HU550Xd1-5AX

[เครื่องแมชชีนนิ่งเซ็นเตอร์ขนาดกะทัดรัดแนวนอน BT30]

รุ่นแนวนอน
พร้อมโต๊ะหมุนแบบปรับเอียงได้ที่มีพื้นที่ติดตั้งจิ๊กขนาด ø680 มม.

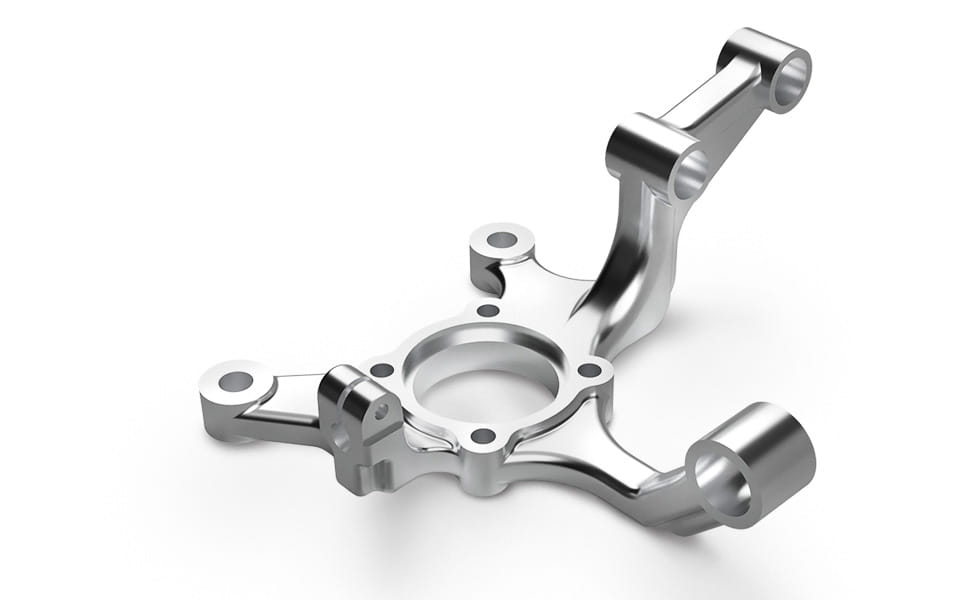

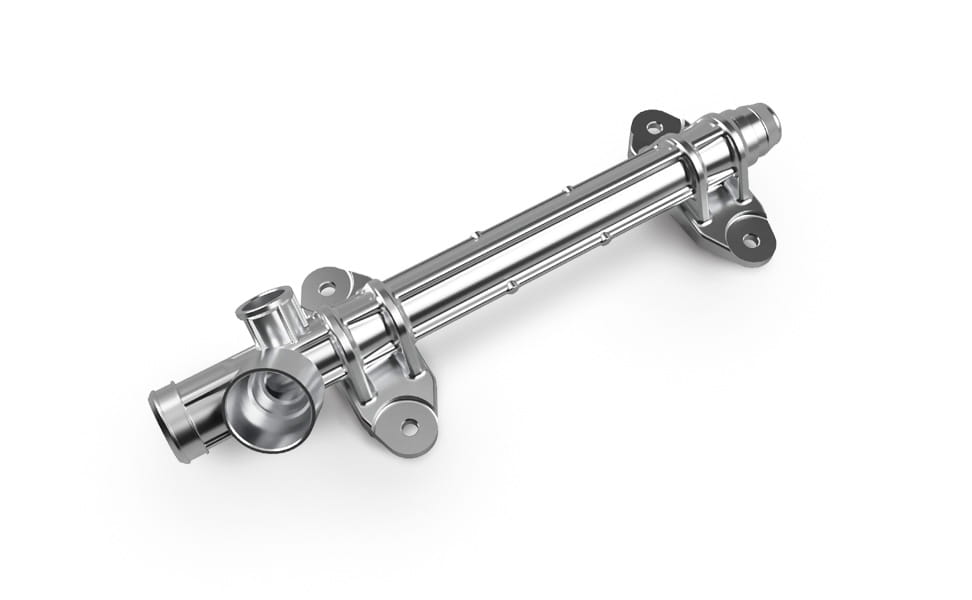

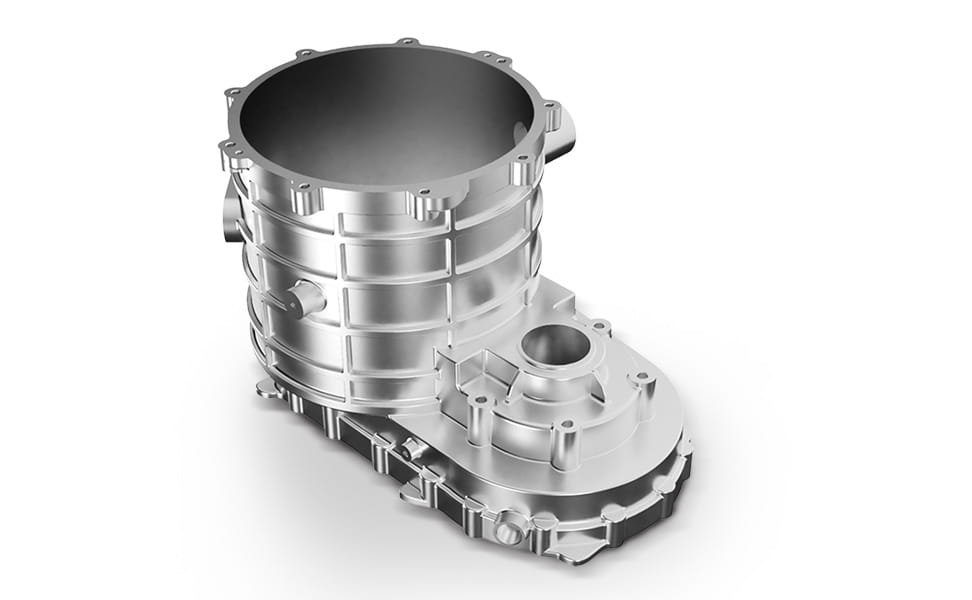

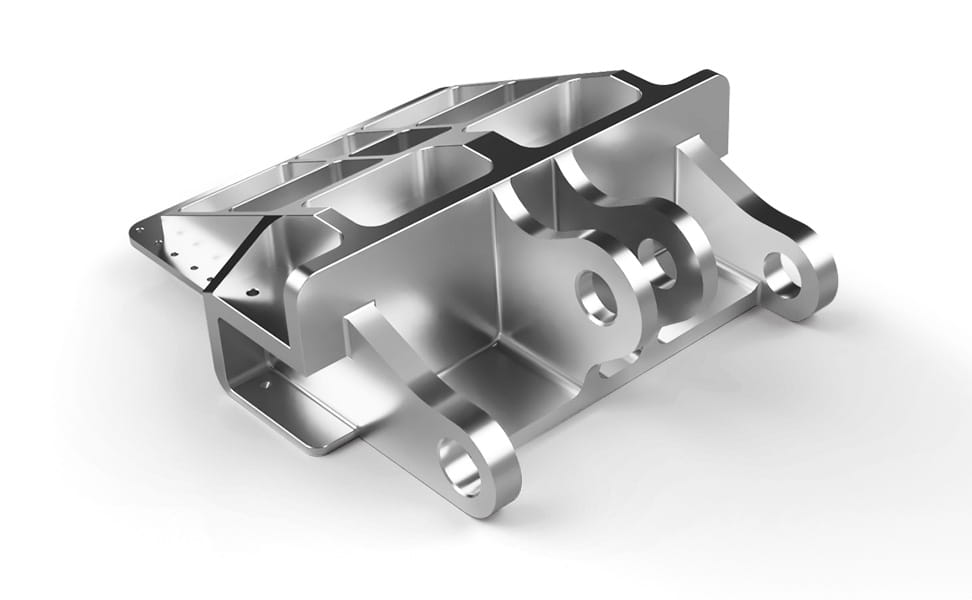

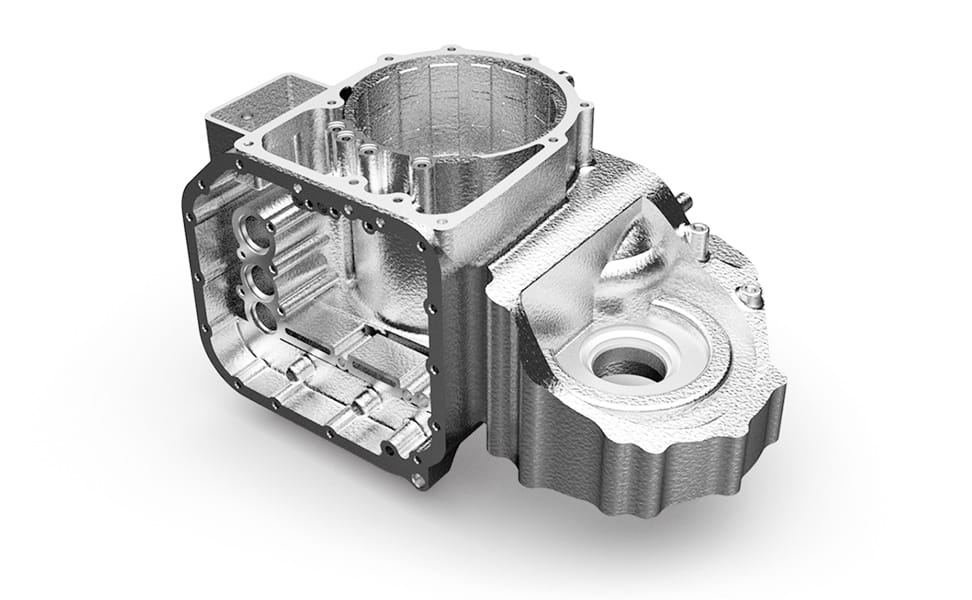

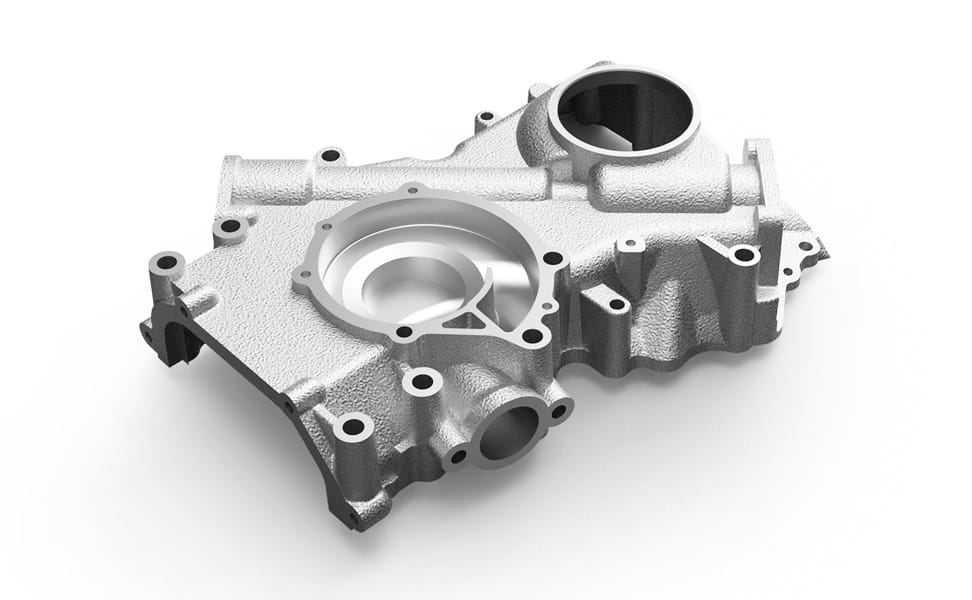

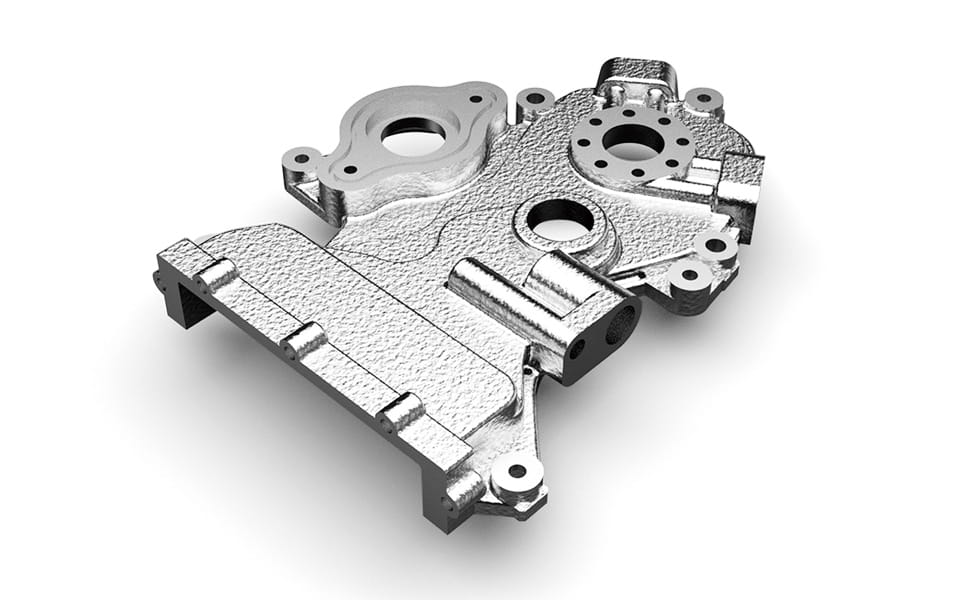

รองรับการแมชชีนนิ่งชิ้นงานซับซ้อนหลายหน้าสำหรับชิ้นงานขนาดใหญ่หรือยาว

ข้อมูล

ข้อดีของการใช้ HU550Xd1
[1] ช่วยให้สามารถแมชชีนนิ่งชิ้นงานขนาดใหญ่/ยาวได้ในพื้นที่ที่น้อยลง
[2] บรรลุการแมชชีนนิ่งที่มีความแม่นยำสูงด้วยการจับยึดชิ้นงานเพียงครั้งเดียวผ่านการรวมกระบวนการ
[3] ปรับให้เข้ากับความผันผวนของการผลิตหรือความแตกต่างของรูปทรงชิ้นงานได้อย่างง่ายดาย

พื้นที่ติดตั้งจิ๊ก

มีการติดตั้งโต๊ะหมุนแบบปรับเอียงได้ขนาดใหญ่ ซึ่งให้พื้นที่ติดตั้งจิ๊กกว้างขวางถึง ø680 มม. x 400 มม. แม้ว่าแกน A จะเอียง 90 องศา ก็ยังมั่นใจได้ถึงระยะการแมชชีนนิ่งและการเข้าถึงเครื่องมือที่เพียงพอ การผสมผสานระหว่างโต๊ะหมุนแบบปรับเอียงได้และพื้นที่ติดตั้งจิ๊กที่กว้างขวางสามารถปรับให้เข้ากับการเปลี่ยนแปลงของรูปทรงชิ้นงานในอนาคตได้อย่างง่ายดาย

* พื้นที่การรบกวนจะเกิดขึ้นขึ้นอยู่กับความยาวเครื่องมือหรือเส้นผ่านศูนย์กลางเครื่องมือ

ความสามารถในการรับน้ำหนักสูงสุด 200 กก.

การประหยัดพื้นที่

ในขณะที่ช่วยให้สามารถติดตั้งชิ้นงานขนาดใหญ่ได้ การออกแบบที่ประหยัดพื้นที่ทำให้การจัดวางเครื่องจักรในโรงงานง่ายขึ้น และเพิ่มประสิทธิภาพการใช้พื้นที่ติดตั้งให้เกิดประโยชน์สูงสุด

พื้นที่ติดตั้ง

5.0 ม.² ^*1

*1. ขนาดรวมถังน้ำหล่อเย็น
*2. เมื่อเทียบกับเครื่อง MC แนวนอน BT40 ที่มีช่วงการเคลื่อนที่เทียบเท่ากัน

โต๊ะหมุนแบบปรับเอียงได้

โต๊ะหมุนแบบปรับเอียงได้ขนาดใหญ่ที่เป็นเอกลักษณ์ของ Brother พร้อมกลไกโรลเลอร์เกียร์แคมและการควบคุมแบบแทนเดม ช่วยให้ได้ทั้งความเร็วสูงและความแม่นยำสูง

อัตราป้อนการทำอินเด็กซ์สูงสุด

แกน A 50 min^-1
แกน B 75 min^-1

เวลาในการทำอินเด็กซ์ (90 องศา)

แกน A 1.2 วินาที
แกน B 1.2 วินาที

กลไกโรตารีเกียร์แคม

กลไกโรลเลอร์เกียร์แคมถูกนำมาใช้สำหรับแกน A และ B ช่วยให้ได้ทั้งความเร็วสูงและความแม่นยำสูง นอกจากนี้ ความสามารถในการรับน้ำหนักสูงสุดของโต๊ะขนาด ø400 มม. คือ 200 กก.

การควบคุมแบบแทนเดม

การควบคุมแบบแทนเดมโดยใช้มอเตอร์สองตัวถูกนำมาใช้สำหรับแกน A สิ่งนี้ช่วยลดการบิดเบี้ยวในโต๊ะหมุนแบบปรับเอียงได้ขนาดใหญ่ ทำให้สามารถทำอินเด็กซ์ด้วยความเร็วสูงได้

แม็กกาซีน 30 เครื่องมือ

ติดตั้งแม็กกาซีน 30 เครื่องมือแบบ ATC โดยตรง รองรับความยาวเครื่องมือสูงสุด 350 มม. เส้นผ่านศูนย์กลางเครื่องมือสูงสุด 125 มม. และน้ำหนักเครื่องมือสูงสุด 4 กก. ทำให้สามารถแมชชีนนิ่งได้หลากหลาย รวมถึงชิ้นงานที่มีขนาดยาว

ความยาวเครื่องมือสูงสุด 350 มม.
เส้นผ่านศูนย์กลางเครื่องมือสูงสุด 125 มม.
น้ำหนักเครื่องมือสูงสุด 4 กก.

มอเตอร์สปินเดิลเพื่อตอบสนองการใช้งานเฉพาะด้าน

มอเตอร์สปินเดิล 20,000 min-1 ได้รับการพัฒนาขึ้นใหม่ รองรับระบบจ่ายน้ำหล่อเย็นผ่านสปินเดิล (CTS) จึงช่วยเพิ่มประสิทธิภาพการผลิตในการเจาะรูขนาดเล็ก
มีข้อมูลจำเพาะมอเตอร์สปินเดิลหลากหลายรูปแบบสำหรับการใช้งานที่แตกต่างกัน รวมถึงข้อมูลจำเพาะมาตรฐาน 12,000 min-1 และข้อมูลจำเพาะแรงบิดสูง

ข้อมูลจำเพาะแรงบิดสูง (เป็นทางเลือก)

แรงบิดสูงสุด 92 N·m
เอาต์พุตสูงสุด 26.2 kW

ข้อมูลจำเพาะ 20,000 min^-1 (เป็นทางเลือก)

แรงบิดสูงสุด 27 N·m
เอาต์พุตสูงสุด 15.4 kW

ข้อมูลจำเพาะ 12,000 min^-1 (มาตรฐาน)

แรงบิดสูงสุด 40 N·m
เอาต์พุตสูงสุด 18.9 kW

มอเตอร์สปินเดิลเพื่อตอบสนองการใช้งานเฉพาะด้าน

แรงบิดในการแคลมป์รองรับการแมชชีนนิ่งงานหนัก

ทั้งแกน A และ B มีแรงบิดในการแคลมป์สูง ซึ่งแสดงให้เห็นถึงความแข็งแรงในการยึดเกาะสูงแม้ในการแมชชีนนิ่งงานหนัก สามารถแมชชีนนิ่งด้วยเงื่อนไขการตัดเฉือนที่เข้มงวดมากขึ้นได้ ซึ่งช่วยปรับปรุงประสิทธิภาพการผลิต

แรงบิดในการแคลมป์แกน A ^*3 1,200 N·m
แรงบิดในการแคลมป์แกน B ^*3 700 N·m

*3. ค่าของแคลมป์เชิงกล (ที่แรงดันลม 0.5 MPa) บวกกับเซอร์โวแคลมป์

แรงบิดในการแคลมป์รองรับการแมชชีนนิ่งงานหนัก

ระบบน้ำหล่อเย็นผ่านสปินเดิล (CTS) 7 MPa (เป็นทางเลือก) ^*4

สามารถเลือกตัวเลือก CTS ได้จาก 3 MPa หรือ 7 MPa ด้วยตัวเลือกนี้ เครื่องจักรสามารถทำงานได้อย่างเต็มศักยภาพในการเจาะความเร็วสูงหรือการเจาะรูลึก

*4. CTS 3 MPa/7 MPa รองรับข้อมูลจำเพาะมอเตอร์สปินเดิลทุกรูปแบบ

ระบบน้ำหล่อเย็นผ่านสปินเดิล (CTS) 7 MPa (เป็นทางเลือก)

การออกแบบเครื่องจักรที่เหมาะสมที่สุดและสปินเดิลที่มีความแข็งแกร่งสูง

ทั้งความเร็วสูงและความแข็งแกร่งสูงของเครื่องจักรนั้นเกิดขึ้นได้จากการปรับรูปทรงการหล่อให้เหมาะสมที่สุดโดยใช้การวิเคราะห์ CAE สปินเดิลแรงบิดสูงมีเส้นผ่านศูนย์กลางแบริ่งที่ใหญ่ที่สุดของ SPEEDIO ด้วยการปรับปรุงเหล่านี้ เครื่องจักรจึงแสดงให้เห็นถึงความสามารถในการแมชชีนนิ่งสูง ตั้งแต่การแมชชีนนิ่งประสิทธิภาพสูงไปจนถึงการแมชชีนนิ่งงานหนัก

การปรับความสั่นสะเทือน (เป็นทางเลือก) ที่แนะนำเงื่อนไขการตัดเฉือนที่เหมาะสมที่สุด

การปรับความสั่นสะเทือนจะวิเคราะห์ข้อมูลรูปคลื่นโดยใช้แอปพลิเคชันบนพีซีเพื่อแนะนำความเร็วรอบสปินเดิลที่เหมาะสม เงื่อนไขการตัดเฉือนที่เหมาะสมที่สุดจะขับเคลื่อนประสิทธิภาพการแมชชีนนิ่งได้อย่างเต็มที่

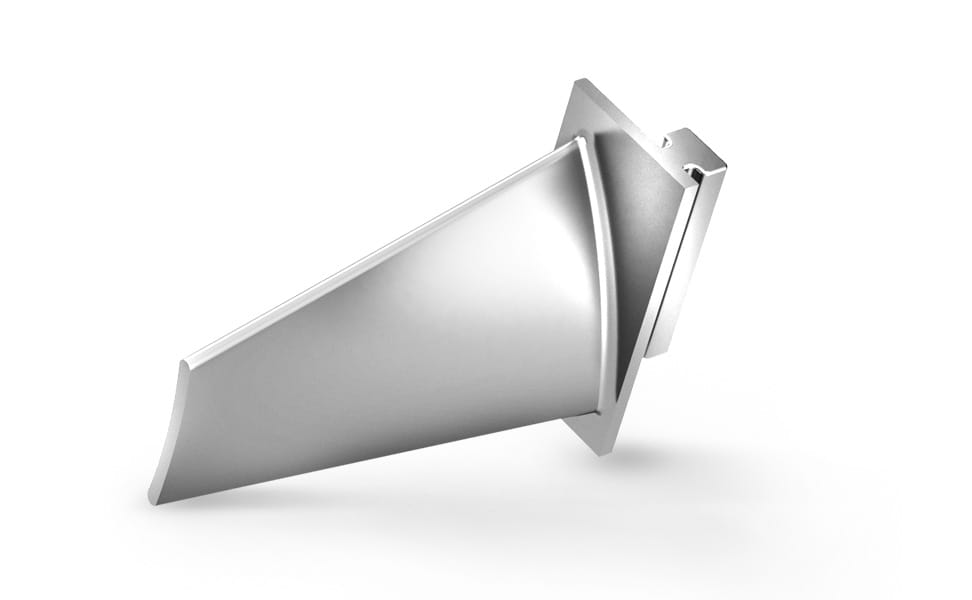

ฟังก์ชันการกัดงาน 5 แกนพร้อมกัน (5AX) ที่ใช้งานง่าย ^*5

ด้วยการใช้ประโยชน์จากโต๊ะหมุนแบบปรับเอียงได้ที่ติดตั้งเป็นมาตรฐาน ทำให้สามารถใช้งานฟังก์ชันการกัดงาน 5 แกนพร้อมกันได้อย่างง่ายดาย ติดตั้งฟังก์ชันต่างๆ รวมถึงระบบควบคุมจุดศูนย์กลางปลายเครื่องมือ เครื่องจักรสามารถบรรลุการกัดงาน 5 แกนพร้อมกันด้วยความเร็วสูงและมีความแม่นยำสูง เมื่อผสานรวมกับข้อมูลจำเพาะ 20,000 min^-1

*5. มีเฉพาะในรุ่น HU550Xd1-5AX เท่านั้น

ระบบควบคุมจุดศูนย์กลางปลายเครื่องมือ

ติดตั้งการควบคุมจุดศูนย์กลางเครื่องมือซึ่งการตัดเฉือนจะดำเนินการโดยการเปลี่ยนทิศทางเครื่องมือเทียบกับชิ้นงาน มั่นใจได้ถึงการเร่ง/ลดความเร็วที่เหมาะสมที่สุดด้วยการอ่านล่วงหน้าสูงสุด 1,000 บล็อก

ความเร็วในการประมวลผลส่วนของเส้นขนาดเล็กมาก

เพิ่มประสิทธิภาพ CPU อย่างมาก ทำให้ความเร็วในการประมวลผลเส้นไลน์ขนาดเล็กสูงขึ้นถึง 4 เท่า เมื่อเทียบกับคอนโทรลเลอร์รุ่นก่อนหน้า ช่วยให้สามารถประมวลผลข้อมูลจาก CAM ที่มีค่าความคลาดเคลื่อน (Tolerance) ขนาดเล็กได้ด้วยความเร็วสูง

การระบายเศษชิ้นงานที่มีประสิทธิภาพสูงด้วยคุณสมบัติของเครื่องแมชชีนนิ่งเซ็นเตอร์แนวนอน

ด้วยการใช้ประโยชน์จากคุณสมบัติของเครื่องจักรแนวนอนและฟังก์ชันอื่นๆ ที่หลากหลาย เครื่องจักรจึงแสดงให้เห็นถึงการระบายเศษชิ้นงานที่มีประสิทธิภาพสูง

โครงสร้างรางน้ำตรงกลาง

ฐานที่ลาดเอียงและโครงสร้างรางน้ำตรงกลางช่วยระบายเศษชิ้นงานที่ตกลงบนฐานออกสู่ภายนอกเครื่องจักรได้อย่างมีประสิทธิภาพ

หัวฉีดน้ำ (เป็นทางเลือก) ^*6

มีเฮดชาวเวอร์ให้เลือกเพื่อขจัดเศษตัดเฉือนออกจากหัวสปินเดิล

*6. รวมอยู่ในหัวฉีดน้ำหล่อเย็น (เป็นทางเลือก)

1.โครงสร้างรางน้ำตรงกลาง 2.หัวฉีดน้ำ (เป็นทางเลือก)

ชัตเตอร์ ATC ของฝาครอบแม็กกาซีน

แม็กกาซีนถูกแยกออกจากห้องตัดเฉือนด้วยชัตเตอร์เพื่อลดผลกระทบของเศษชิ้นงานที่มีต่อเครื่องมือให้เหลือน้อยที่สุด

เครื่องลำเลียงเศษชิ้นงาน (เป็นทางเลือก)

เครื่องลำเลียงเศษชิ้นงานแบบบานพับและแบบขูดพร้อมดรัมฟิลเตอร์ช่วยระบายเศษชิ้นงานที่มีขนาดและรูปร่างหลากหลาย

ฟังก์ชันการตรวจจับเศษชิ้นงานติดค้าง

เศษชิ้นงานที่ติดอยู่ระหว่างสปินเดิลและโฮลเดอร์ในระหว่าง ATC จะถูกตรวจจับโดยไม่ต้องใช้เซ็นเซอร์ การตรวจจับเศษชิ้นงานที่ติดค้างในระหว่าง ATC ช่วยป้องกันการปล่อยชิ้นงานที่มีข้อบกพร่องออกไป นอกจากนี้ยังมีฟังก์ชันการลองใหม่ให้ด้วย

ระบบฉีดล้างเศษชิ้นงาน (เป็นทางเลือก)

ปั๊มขนาด 400W สองตัวและการจัดวางท่อที่เหมาะสมช่วยให้มั่นใจได้ถึงการระบายเศษชิ้นงานที่มีประสิทธิภาพสูง

อัตราการระบายเศษชิ้นงาน ^*7

ประมาณ 98%

*7. ค่าที่ได้จากการทดสอบภายในบริษัทของเรา

ระบบการทำความสะอาดเครื่องมือ (เป็นทางเลือก)

จำนวนรูปล่อยและมุมของรูเหล่านี้ได้รับการปรับให้เหมาะสมเพื่อเพิ่มอัตราการไหลของการปล่อยอย่างมีนัยสำคัญ ส่งผลให้ความสามารถในการทำความสะอาดเพิ่มขึ้นสามเท่าเมื่อเทียบกับระบบก่อนหน้า เมื่อเลือก CTS น้ำหล่อเย็นสำหรับการทำความสะอาดเครื่องมือจะถูกปล่อยออกจากปั๊ม CTS ซึ่งใช้ลมน้อยกว่าการทำความสะอาดเครื่องมือแบบใช้ลมช่วย

การเปลี่ยนเครื่องมือความเร็วสูง

ด้วยการใช้ประโยชน์จากข้อดีของการพัฒนาแบบผสานเครื่องจักรและคอนโทรลเลอร์เข้าด้วยกัน ทำให้บรรลุการเปลี่ยนเครื่องมือความเร็วสูงโดยการเร่ง/ลดความเร็วอย่างรวดเร็วและการทำงานที่ปรับให้เหมาะสม

เวลาในการเปลี่ยนทูลส์

Tool - Tool:　1.3 วินาที
Chip - Chip:　2.5 วินาที

สปินเดิลที่มีการเร่ง/ลดความเร็วอย่างรวดเร็ว

การใช้สปินเดิลที่มีความเฉื่อยต่ำและมอเตอร์สปินเดิลที่มีการเร่ง/ลดความเร็วสูง ทำให้สามารถเริ่ม/หยุดสปินเดิลได้เร็วขึ้น

เวลาในการเริ่ม/หยุดสปินเดิล

0.15 วินาทีหรือน้อยกว่า ^*8

*8. ค่าของข้อมูลจำเพาะแรงบิดสูง

สปินเดิลที่มีการเร่ง/ลดความเร็วอย่างรวดเร็ว

ทัศนวิสัยสูงและเปลี่ยนชิ้นงานได้ง่าย

แผงควบคุมการทำงานตั้งอยู่ด้านข้างของเครื่องจักรเพื่อปรับปรุงทัศนวิสัยในการมองเข้าไปในห้องตัดเฉือน ทำให้การตั้งค่าง่ายขึ้น ด้วยความกว้างของประตูหน้าที่เปิดได้กว้างขึ้น โต๊ะจึงสามารถเอียงเข้าหาผู้ปฏิบัติงานเพื่อเพิ่มความสะดวกในการเข้าถึง ช่วยให้สามารถเปลี่ยนชิ้นงานได้ในท่าทางที่สะดวกสบาย

ความกว้างของการเปิดประตูหน้า

656 มม.

จากด้านหน้าเครื่องจักรถึงกึ่งกลางโต๊ะ

550 มม.

ฟังก์ชันสนับสนุนที่สะดวกสบายหลากหลายรูปแบบ

สามารถใช้งานได้อย่างเข้าใจง่ายด้วยแอปพลิเคชันและหน้าจอสัมผัสแนวตั้ง ฟังก์ชันที่เกี่ยวข้องจะถูกจัดกลุ่มตามวัตถุประสงค์ เช่น การตั้งค่าและการแมชชีนนิ่ง ซึ่งนำไปสู่การปฏิบัติงานที่มีประสิทธิภาพ สถานะการผลิตและการปฏิบัติงานจะแสดงเป็นภาพ ช่วยให้ทำความเข้าใจได้รวดเร็วยิ่งขึ้น สามารถทำงานได้อย่างราบรื่นในกระบวนการตั้งค่า การปรับตั้งการแมชชีนนิ่ง การผลิต และการกู้คืนระบบ ซึ่งนำไปสู่การปรับปรุงประสิทธิภาพการทำงานและอัตราการเดินเครื่อง

การสนับสนุนการตั้งค่า

ติดตั้งฟังก์ชันต่างๆ เพื่อให้ทำการตั้งค่าได้อย่างง่ายดาย เช่น แอปพลิเคชันเครื่องมือ ATC ที่ช่วยให้สามารถตั้งค่าเครื่องมือในแม็กกาซีนทั้งหมดได้บนหน้าจอเดียว การตั้งโปรแกรมเมนูที่ช่วยให้คุณสร้างโปรแกรม NC ได้โดยทำตามคำแนะนำบนหน้าจอ และฟังก์ชันช่วยเหลือบนหน้าจอ

การสนับสนุนการปรับตั้งการแมชชีนนิ่ง

ติดตั้งฟังก์ชันต่างๆ เพื่อให้ทำการปรับตั้งการแมชชีนนิ่งที่เหมาะสมที่สุดได้อย่างง่ายดายเพื่อปรับปรุงประสิทธิภาพการผลิต เช่น แอปพลิเคชันปรับตั้งพารามิเตอร์การแมชชีนนิ่งที่ช่วยให้คุณปรับพารามิเตอร์ตามรายละเอียดการแมชชีนนิ่งได้อย่างง่ายดาย และฟังก์ชันการแสดงผล/บันทึกรูปคลื่นโหลดการแมชชีนนิ่ง

การสนับสนุนการผลิต

ติดตั้งฟังก์ชันต่างๆ เพื่อปรับปรุงอัตราการเดินเครื่อง เช่น การตรวจสอบเครื่องมือแบบเรียลไทม์เพื่อขจัดข้อบกพร่อง การแสดงผลประสิทธิภาพการผลิต การใช้พลังงานไฟฟ้า ฯลฯ ในรูปแบบกราฟ และฟังก์ชัน PLC/เครือข่าย เพื่อตอบสนองความต้องการด้านอุปกรณ์ต่อพ่วงและระบบอัตโนมัติ

การสนับสนุนการกู้คืนระบบ

ติดตั้งฟังก์ชันต่างๆ เพื่อป้องกันความล้มเหลวหรือรับรองการกู้คืนระบบอย่างรวดเร็ว เช่น การแจ้งเตือนเวลาบำรุงรักษา การแสดงรายละเอียดเมื่อเกิดสัญญาณเตือน และคำแนะนำสำหรับงานกู้คืนระบบ/ตรวจสอบ

ข้อมูลจำเพาะของผลิตภัณฑ์

HU550Xd1-5AX

ความเร็วรอบสปินเดิลสูงสุด [min⁻¹]

12,000/ (เป็นทางเลือก) 10,000 แรงบิดสูง/ (เป็นทางเลือก) 20,000

ช่วงการเคลื่อนที่ [มม. (นิ้ว)]

X: 550 (21.7) Y: 500 (19.7) Z: 400 (15.7) A (องศา): 30 ถึง -120 B (องศา): 360

ความจุในการเก็บเครื่องมือ [ชิ้น]

อัตราการเคลื่อนที่เร็ว (แกน X, Y, Z) [ม./นาที (นิ้ว/นาที)]

50 x 56 x 56 (1,969 x 2,205 x 2,205)

อัตราป้อนการอินเด็กซ์ [min⁻¹]

A: 50, C: 75 (60) ^*10

พื้นที่ติดตั้งที่ต้องการ [มม. (นิ้ว)]

1,557 x 2,744 (61.3 x 108.0)

สปินเดิลหน้าสัมผัสคู่ BT (BIG-PLUS)

เป็นทางเลือก

ระบบน้ำหล่อเย็นผ่านสปินเดิล (CTS)

เป็นทางเลือก

ข้อมูลจำเพาะของเครื่องจักร

รายการ			HU550Xd1 / HU550Xd1 RD ^*8	HU550Xd1-5AX / HU550Xd1-5AX RD ^*8
ชุด CNC			CNC-D00	CNC-D00v (DB)
ช่วงการเคลื่อนที่	แกน X [มม. (นิ้ว)]		550 (21.7)
	แกน Y [มม. (นิ้ว)]		500 (19.7)
	แกน Z [มม. (นิ้ว)]		400 (15.7)
	แกน A [องศา]		30 ถึง -120
	แกน B [องศา]		360
	ระยะห่างระหว่างด้านบนโต๊ะถึงจุดศูนย์กลางสปินเดิล [มม. (นิ้ว)]		-100 - 400 (-3.9 - 15.7) (แกน A 0 องศา)
	ระยะห่างระหว่างจุดศูนย์กลางโต๊ะถึงปลายสปินเดิล [มม. (นิ้ว)]		150 - 550 (5.9 - 21.7) (แกน A 0 องศา)
โต๊ะ	ขนาดพื้นที่ทำงาน [มม. (นิ้ว)]		ø400 (15.7)
	น้ำหนักบรรทุกสูงสุด [กก. (ปอนด์)]		200 (441) ^*12
	ความเฉื่อยของโหลดบนโต๊ะสูงสุด [กก.･ม.²(ปอนด์･นิ้ว²)]		4.1 (14,010) [8.8 (30,071) ^*10]
สปินเดิล	ความเร็วรอบสปินเดิล [min^-1]		ข้อมูลจำเพาะ 12,000 min^-1: 1 - 12,000/ ข้อมูลจำเพาะรุ่นแรงบิดสูง 10,000 min^-1 (เป็นทางเลือก): 1 - 10,000 ข้อมูลจำเพาะ 20,000 min^-1 (เป็นทางเลือก): 1 - 20,000
	ความเร็วระหว่างการต๊าปเกลียว [min^-1]		สูงสุด 6,000
	รูเทเปอร์		เทเปอร์ 7/24 No.30
	สปินเดิลหน้าสัมผัสคู่ BT (BIG-PLUS)		เป็นทางเลือก
	ระบบน้ำหล่อเย็นผ่านสปินเดิล (CTS)		เป็นทางเลือก
อัตราป้อน	อัตราการเคลื่อนที่เร็ว (พื้นที่ XYZ) [ม./นาที (นิ้ว/นาที)]		50 x 56 x 56 (1,969 x 2,205 x 2,205)
	อัตราการป้อนตัด [มม./นาที (นิ้ว/นาที)]		แกน X, Y, Z: 1 - 30,000 (0.04 - 1,181) ^*7
	อัตราป้อนการทำอินเด็กซ์ (A และ B) [min^-1]		แกน A: 50, แกน B: 75 (60 ^*10)
ชุด ATC	ประเภทก้านเครื่องมือ		MAS-BT30
	ชนิดพูลสตัด ^*4		MAS-P30T-2
	ความจุในการเก็บเครื่องมือ [ชิ้น]		30
	ความยาวเครื่องมือสูงสุด ^*1 [มม. (นิ้ว)]		350 (13.7)
	เส้นผ่านศูนย์กลางเครื่องมือสูงสุด ^*1 [มม. (นิ้ว)]		125 (4.9) ^*11
	น้ำหนักเครื่องมือสูงสุด ^*1 [กก. (ปอนด์)]		4.0 (8.8) / เครื่องมือ, [น้ำหนักเครื่องมือรวม: 50 (110.2)]
	วิธีการเลือกเครื่องมือ		วิธีสุ่มแบบทางลัด
เวลาในการเปลี่ยนเครื่องมือ ^*5	Tool To Tool [วินาที]		1.3
เวลาในการเปลี่ยนเครื่องมือ ^*5	Chip To Chip [วินาที]		2.5
มอเตอร์ไฟฟ้า	มอเตอร์สปินเดิลหลัก (10 นาที/ต่อเนื่อง) [kW] ^*2		ข้อมูลจำเพาะ 12,000 min^-1: 10.1/7.0, ข้อมูลจำเพาะรุ่นแรงบิดสูง 10,000 min^-1 (เป็นทางเลือก): 12.8/9.2, ข้อมูลจำเพาะ 20,000 min^-1 (เป็นทางเลือก): 7.4/5.1
มอเตอร์ไฟฟ้า	มอเตอร์ป้อนแกน [kW]		แกน XZ: 1.0, แกน Y: 1.8, แกน A: 1.35+1.35, แกน B: 0.9
แหล่งจ่ายไฟ	ระบบจ่ายไฟ		200 ถึง 230 VAC ±10%, 3 เฟส, 50/60Hz±2%
	ความจุไฟฟ้า (ต่อเนื่อง) [kVA]		10.4
	การจ่ายลม	แรงดันลมปกติ [MPa]	0.4 - 0.6 (ค่าที่แนะนำ: 0.5 MPa ^*6)
	การจ่ายลม	อัตราการไหลที่ต้องการ [ลิตร/นาที]	45 ลิตร/นาที
ขนาดเครื่องจักร	ความสูง [มม. (นิ้ว)]		2,682 (105.6)
	พื้นที่ติดตั้งที่ต้องการ^*9 [เมื่อเปิดประตูชุดควบคุม] [มม. (นิ้ว)]		1,557 x 2,744 [3,582] (61.3 x 108.0 [141.0])
	น้ำหนัก [กก. (ปอนด์)]		3,150 (6,945)
ความแม่นยำ^*3	ความแม่นยำของการกำหนดตำแหน่งแกนแบบสองทิศทาง (ISO230-2:1988) [มม. (นิ้ว)]		แกน X, Y, Z: 0.006~0.020 มม. (0.00024~0.00079 นิ้ว)
	(ISO230-2:2014)		แกน A, B: 28 วินาทีหรือน้อยกว่า
	ความสามารถในการทำซ้ำของการกำหนดตำแหน่งแกนแบบสองทิศทาง (ISO230-2:2014) [มม. (นิ้ว)]		แกน X, Y, Z: น้อยกว่า 0.004 มม. (0.00016 นิ้ว) แกน A, B: 16 วินาทีหรือน้อยกว่า
อุปกรณ์มาตรฐาน			คู่มือการใช้งาน (DVD 1 ชุด), สลักเกลียวปรับระดับ (4 ชิ้น), แผ่นปรับระดับ (4 ชิ้น)

*1 ความยาว เส้นผ่านศูนย์กลาง และน้ำหนักเครื่องมือสูงสุดอาจมีข้อจำกัดขึ้นอยู่กับความเร็วรอบสปินเดิล รูปทรง หรือจุดศูนย์ถ่วง ตัวเลขที่ให้ไว้เป็นเพียงข้อมูลอ้างอิงเท่านั้น สำหรับรายละเอียดเพิ่มเติม โปรดติดต่อตัวแทนจำหน่ายในพื้นที่ของเรา
*2 เอาต์พุตมอเตอร์สปินเดิลจะแตกต่างกันไปขึ้นอยู่กับความเร็วรอบสปินเดิล
*3 วัดตามมาตรฐาน ISO และมาตรฐานของ Brother สำหรับรายละเอียดเพิ่มเติม โปรดติดต่อตัวแทนจำหน่ายในพื้นที่ของเรา
*4 ข้อมูลจำเพาะของ Brother ใช้กับพูลสตัดสำหรับ CTS
*5 วัดตามมาตรฐาน JIS B6336-9 และ MAS011-1987
*6 แรงดันลมปกติจะแตกต่างกันไปขึ้นอยู่กับข้อมูลจำเพาะของเครื่องจักร รายละเอียดโปรแกรมการตัดเฉือน หรือการใช้อุปกรณ์ต่อพ่วง ตั้งค่าแรงดันให้สูงกว่าค่าที่แนะนำ
*7 ค่าเมื่อใช้โหมดความแม่นยำสูง B
*8 เครื่องจักรจำเป็นต้องติดตั้งอุปกรณ์ตรวจจับการเคลื่อนย้ายขึ้นอยู่กับปลายทาง เครื่องจักรที่ติดตั้งอุปกรณ์ตรวจจับการเคลื่อนย้ายจะมี "RD" ต่อท้ายชื่อรุ่น
*9 ขนาดไม่รวมถังน้ำหล่อเย็นและสายพานลำเลียงเศษชิ้นงาน
*10 ค่าในโหมดความเฉื่อยสูง จำเป็นต้องเปลี่ยนการตั้งค่าพารามิเตอร์
*11 เมื่อติดตั้งเครื่องมือที่อยู่ติดกัน เส้นผ่านศูนย์กลางรวมของเครื่องมือและเครื่องมือที่อยู่ติดกันจะต้องน้อยกว่า 130 มม.

ข้อมูลจำเพาะของชุด NC

รายการ		HU550Xd1	HU550Xd1-5AX
รุ่น CNC		CNC-D00	CNC-D00v (DB)
แกนควบคุม		5 แกน (X, Y, Z, A, B)
แกนควบคุมพร้อมกัน	การกำหนดตำแหน่ง	5 แกน (X, Y, Z, A, B)
แกนควบคุมพร้อมกัน	การอินเตอร์โพเลต	เชิงเส้น: 4 แกน (X, Y, Z, แกนเพิ่มเติม 1 แกน) แนววงกลม: 2 แกน เกลียว/กรวย: 3 แกน (X, Y, Z)	เชิงเส้น: 5 แกน (X, Y, Z, 2 แกนเพิ่มเติม) แนววงกลม: 2 แกน เกลียว/กรวย: 4 แกน (แกนเชิงเส้น 3 แกน + แกนเพิ่มเติม 1 แกน, แกนเชิงเส้น 2 แกน + แกนเพิ่มเติม 2 แกน)
ค่าการเพิ่มของค่าป้อนข้อมูลต่ำสุด		0.001 มม., 0.0001 นิ้ว, 0.001 องศา 0.0001 มม., 0.00001 นิ้ว, 0.0001 องศา (เป็นทางเลือก)	0.0001 มม., 0.00001 นิ้ว, 0.0001 องศา
ขนาดที่ตั้งโปรแกรมได้สูงสุด		±999999.999 มม., ±99999.9999 นิ้ว ±999999.9999 มม., ±99999.99999 นิ้ว (เป็นทางเลือก)	±999999.9999 มม., ±99999.99999 นิ้ว
หน้าจอแสดงผล		หน้าจอสัมผัส LCD สี ขนาด 15 นิ้ว
ความจุหน่วยความจำ		500 Mbytes, 3 Gbytes (เป็นทางเลือก) (ความจุรวมของโปรแกรมและคลังข้อมูล)	3 Gbytes (ความจุรวมของโปรแกรมและคลังข้อมูล)
การสื่อสารภายนอก		อินเทอร์เฟซหน่วยความจำ USB, Ethernet, RS232C (เป็นทางเลือก)
จำนวนโปรแกรมที่ลงทะเบียนได้		4,000 (ความจุรวมของโปรแกรมและคลังข้อมูล)
รูปแบบโปรแกรม		ภาษา NC * ไม่มีภาษาแบบสนทนา

การทำงาน		เดินเครื่องทดสอบ การล็อกเครื่องจักร การรีสตาร์ทโปรแกรม การโอเวอร์ไรด์อัตราการเคลื่อนที่เร็ว การโอเวอร์ไรด์การป้อนตัด การแก้ไขพื้นหลัง ภาพหน้าจอ ระดับการทำงาน ปุ่มสัญญาณอินพุตภายนอก ปุ่มลัด < เป็นทางเลือก > การโอเวอร์ไรด์สปินเดิล
การเขียนโปรแกรม		สัมบูรณ์ / สัมพัทธ์ นิ้ว / เมตริก การตั้งค่าระบบพิกัด มุม C / มุม R การแปลงการหมุน การต๊าปแบบซิงโครไนซ์ โปรแกรมย่อย การแสดงผลกราฟิก
การวัด		การวัดชิ้นงานอัตโนมัติ ^*1 การวัดความยาวเครื่องมือ
ความเร็วสูงและความแม่นยำสูง		การปรับตั้งพารามิเตอร์การแมชชีนนิ่ง โหมดความแม่นยำสูง AIII โหมดความแม่นยำสูง BI (อ่านล่วงหน้า 160 บล็อก) การชดเชยแบ็คแลช ระบบควบคุมจุดศูนย์กลางปลายเครื่องมือ ^*2 (อ่านล่วงหน้า 1,000 บล็อก) < เป็นทางเลือก > โหมดความแม่นยำสูง BII (อ่านล่วงหน้า 1,000 บล็อก, ออฟเซ็ตเส้นทางที่ราบรื่น)
การตรวจสอบ		การตรวจสอบโหลดการแมชชีนนิ่ง การตรวจสอบ ATC การทำนายการโอเวอร์โหลด การแสดงรูปคลื่น / การส่งออกรูปคลื่นไปยังการ์ดหน่วยความจำ การชดเชยการบิดตัวจากความร้อนอัตโนมัติ (แกน X, Y และ Z) การแสดงผลประสิทธิภาพการผลิต อายุการใช้งานเครื่องมือ / เครื่องมือสำรอง ฟังก์ชันการตรวจจับเศษชิ้นงานติดค้าง
การบำรุงรักษา		ฟังก์ชันการดึงต๊าปกลับ บันทึกสถานะ บันทึกการเตือน บันทึกการทำงาน ประกาศการบำรุงรักษา การวัดความต้านทานฉนวนมอเตอร์ ตัวกรองสำหรับล้างเครื่องมือพร้อมระบบตรวจจับการอุดตันของตัวกรอง เอ็นโค้ดเดอร์แบบไม่ใช้แบตเตอรี่ การทดสอบโหลดเบรก
อัตโนมัติ / เครือข่าย		รีโมทคอมพิวเตอร์ OPC UA การแจ้งเตือนอัตโนมัติ PLC ในตัว (LD/ST/FBD) < เป็นทางเลือก > CC-Link, สถานีหลัก CC-Link, สถานีอุปกรณ์ระยะไกล PROFIBUS DP, สเลฟ DeviceNet, สเลฟ PROFINET, สเลฟ EtherNet/IP, สเลฟ
การประหยัดพลังงาน		ปิดเครื่องอัตโนมัติ โหมดสแตนด์บาย ปิดน้ำหล่อเย็นอัตโนมัติ ปิดไฟส่องสว่างการทำงานอัตโนมัติ หน่วงเวลาปิดระบบฉีดล้างเศษชิ้นงาน การทำงานแบบประหยัดพลังงานของระบบฉีดล้างเศษชิ้นงาน โหมดประหยัดพลังงาน
แอปพลิเคชันสนับสนุน		ปรับตั้งพารามิเตอร์เครื่องจักร เครื่องมือ ATC อายุการใช้งานเครื่องมือ การแสดงรูปคลื่น ประสิทธิภาพการผลิต การประหยัดพลังงาน/การใช้พลังงานไฟฟ้า การสนับสนุนการกู้คืนระบบ การตรวจสอบ PLC การสนับสนุนการแมชชีนนิ่งโดยไม่อุ่นเครื่อง แผงควบคุมซอฟต์แวร์
อุปกรณ์เสริม		โปรแกรมดูไฟล์ สมุดบันทึก เครื่องคิดเลข ลงทะเบียนทางลัด ปิดจอแสดงผล
ฟังก์ชันที่จำกัดเฉพาะภาษา NC		การเขียนโปรแกรมเมนู ระบบพิกัดเฉพาะที่ ระบบพิกัดชิ้นงานแบบขยาย การกำหนดตำแหน่งทางเดียว การป้อนเวลาผกผัน การป้อนข้อมูลที่ตั้งโปรแกรมได้ การชดเชยความยาวเครื่องมือ การชดเชยหัวกัด การปรับขนาด ภาพสะท้อน การเรียกโปรแกรมย่อยภายนอก มาโคร การทำงานของเทป / การทำงานของการโหลด FTP ฟังก์ชันการข้ามหลายรายการ < เป็นทางเลือก > คำสั่งระดับซับไมครอน ^3 มาโครแบบขัดจังหวะ ออฟเซ็ตฟิกซ์เจอร์แบบหมุน การตั้งค่าพิกัดฟีเจอร์ ^3 การอินเตอร์โพเลตแบบอินโวลูต การรองรับการสั่นสะเทือน

ฟังก์ชัน NC

การทำงาน		เดินเครื่องทดสอบ การล็อกเครื่องจักร การรีสตาร์ทโปรแกรม การโอเวอร์ไรด์อัตราการเคลื่อนที่เร็ว การโอเวอร์ไรด์การป้อนตัด การแก้ไขพื้นหลัง ภาพหน้าจอ ระดับการทำงาน ปุ่มสัญญาณอินพุตภายนอก ปุ่มลัด < เป็นทางเลือก > การโอเวอร์ไรด์สปินเดิล
การเขียนโปรแกรม		สัมบูรณ์ / สัมพัทธ์ นิ้ว / เมตริก การตั้งค่าระบบพิกัด มุม C / มุม R การแปลงการหมุน การต๊าปแบบซิงโครไนซ์ โปรแกรมย่อย การแสดงผลกราฟิก
การวัด		การวัดชิ้นงานอัตโนมัติ ^*1 การวัดความยาวเครื่องมือ
ความเร็วสูงและความแม่นยำสูง		การปรับตั้งพารามิเตอร์การแมชชีนนิ่ง โหมดความแม่นยำสูง AIII โหมดความแม่นยำสูง BI (อ่านล่วงหน้า 160 บล็อก) การชดเชยแบ็คแลช ระบบควบคุมจุดศูนย์กลางปลายเครื่องมือ ^*2 (อ่านล่วงหน้า 1,000 บล็อก) < เป็นทางเลือก > โหมดความแม่นยำสูง BII (อ่านล่วงหน้า 1,000 บล็อก, ออฟเซ็ตเส้นทางที่ราบรื่น)
การตรวจสอบ		การตรวจสอบโหลดการแมชชีนนิ่ง การตรวจสอบ ATC การทำนายการโอเวอร์โหลด การแสดงรูปคลื่น / การส่งออกรูปคลื่นไปยังการ์ดหน่วยความจำ การชดเชยการบิดตัวจากความร้อนอัตโนมัติ (แกน X, Y และ Z) การแสดงผลประสิทธิภาพการผลิต อายุการใช้งานเครื่องมือ / เครื่องมือสำรอง ฟังก์ชันการตรวจจับเศษชิ้นงานติดค้าง
การบำรุงรักษา		ฟังก์ชันการดึงต๊าปกลับ บันทึกสถานะ บันทึกการเตือน บันทึกการทำงาน ประกาศการบำรุงรักษา การวัดความต้านทานฉนวนมอเตอร์ ตัวกรองสำหรับล้างเครื่องมือพร้อมระบบตรวจจับการอุดตันของตัวกรอง เอ็นโค้ดเดอร์แบบไม่ใช้แบตเตอรี่ การทดสอบโหลดเบรก
อัตโนมัติ / เครือข่าย		รีโมทคอมพิวเตอร์ OPC UA การแจ้งเตือนอัตโนมัติ PLC ในตัว (LD/ST/FBD) < เป็นทางเลือก > CC-Link, สถานีหลัก CC-Link, สถานีอุปกรณ์ระยะไกล PROFIBUS DP, สเลฟ DeviceNet, สเลฟ PROFINET, สเลฟ EtherNet/IP, สเลฟ
การประหยัดพลังงาน		ปิดเครื่องอัตโนมัติ โหมดสแตนด์บาย ปิดน้ำหล่อเย็นอัตโนมัติ ปิดไฟส่องสว่างการทำงานอัตโนมัติ หน่วงเวลาปิดระบบฉีดล้างเศษชิ้นงาน การทำงานแบบประหยัดพลังงานของระบบฉีดล้างเศษชิ้นงาน โหมดประหยัดพลังงาน
แอปพลิเคชันสนับสนุน		ปรับตั้งพารามิเตอร์เครื่องจักร เครื่องมือ ATC อายุการใช้งานเครื่องมือ การแสดงรูปคลื่น ประสิทธิภาพการผลิต การประหยัดพลังงาน/การใช้พลังงานไฟฟ้า การสนับสนุนการกู้คืนระบบ การตรวจสอบ PLC การสนับสนุนการแมชชีนนิ่งโดยไม่อุ่นเครื่อง แผงควบคุมซอฟต์แวร์
อุปกรณ์เสริม		โปรแกรมดูไฟล์ สมุดบันทึก เครื่องคิดเลข ลงทะเบียนทางลัด ปิดจอแสดงผล
ฟังก์ชันที่จำกัดเฉพาะภาษา NC		การเขียนโปรแกรมเมนู ระบบพิกัดเฉพาะที่ ระบบพิกัดชิ้นงานแบบขยาย การกำหนดตำแหน่งทางเดียว การป้อนเวลาผกผัน การป้อนข้อมูลที่ตั้งโปรแกรมได้ การชดเชยความยาวเครื่องมือ การชดเชยหัวกัด การปรับขนาด ภาพสะท้อน การเรียกโปรแกรมย่อยภายนอก มาโคร การทำงานของเทป / การทำงานของการโหลด FTP ฟังก์ชันการข้ามหลายรายการ < เป็นทางเลือก > คำสั่งระดับซับไมครอน ^3 มาโครแบบขัดจังหวะ ออฟเซ็ตฟิกซ์เจอร์แบบหมุน การตั้งค่าพิกัดฟีเจอร์ ^4 การอินเตอร์โพเลตแบบอินโวลูต การรองรับการสั่นสะเทือน
