SPEEDIO F600X1

เครื่องแมชชีนนิ่งเซ็นเตอร์ขนาดกะทัดรัดความแข็งแกร่งสูง

แมกกาซีนเครื่องมือ 14 ชิ้น
แมกกาซีนเครื่องมือ 22 ชิ้น

ช่วงการเคลื่อนที่ [มม. (นิ้ว)]: X: 600 (23.6) Y: 400 (15.7) Z: 350 (13.7)
ความเร็วรอบสปินเดิลสูงสุด (min^-1): 10,000 แรงบิดสูง
ความจุในการเก็บเครื่องมือ (ชิ้น): 14/ 22

SPEEDIO รุ่นใหม่ บรรลุความสามารถในการตัดเฉือนสูงและการตัดเฉือนที่มีเสถียรภาพ

ข้อมูล

โครงสร้างเครื่องจักรที่แข็งแกร่งสูง

โครงสร้างเครื่องจักรได้รับการทบทวนตั้งแต่พื้นฐาน โดยใช้เทคนิคการวิเคราะห์โครงสร้าง การใช้ส่วนประกอบที่เหมาะสมที่สุดทำให้เครื่องจักรมีความแข็งแกร่งสูงสุดในซีรีส์ SPEEDIO

โครงสร้างเครื่องจักร
บรรลุความแข็งแกร่งสูงสุดอย่างที่ไม่เคยมีมาก่อนโดยการเคลื่อนที่โต๊ะด้วยแกน Y เท่านั้น และใช้การเคลื่อนที่ของคอลัมน์สำหรับแกน X และ Z รวมถึงลดระยะยื่นของหัวสปินเดิล
สปินเดิลที่มีความแข็งแกร่งสูง
ใช้ตลับลูกปืนสปินเดิลที่มีขนาดใหญ่กว่ารุ่นอื่นๆ เพื่อปรับปรุงความแข็งแกร่งของสปินเดิล
ไกด์ที่มีความแข็งแกร่งสูง
ใช้ไกด์ที่มีขนาดใหญ่ขึ้นเพื่อปรับปรุงความแข็งแกร่งของไกด์ในแต่ละแกน

ช่วงความเสถียรที่กว้าง

การลดแรงสั่นสะเทือนให้เหลือน้อยที่สุดทำให้สามารถตั้งค่าเงื่อนไขการตัดเฉือนได้หลากหลาย ช่วยให้สามารถแมชชีนนิ่งภายใต้เงื่อนไขที่สูงขึ้นได้ สิ่งนี้นำไปสู่การลดเวลาในการแมชชีนนิ่ง

ความสามารถในการแมชชีนนิ่งระดับสูงสุดของ SPEEDIO

ปริมาณการตัดเฉือนเพิ่มขึ้นอย่างมาก
• ตัวอย่างการแมชชีนนิ่ง: เอ็นมิลล์ ø16, ชิ้นงาน: เหล็กกล้าคาร์บอน

มอเตอร์สปินเดิลกำลังสูง

มอเตอร์แรงบิดสูงระดับสูงสุดในบรรดามอเตอร์สปินเดิลที่ใช้สำหรับเครื่องจักรที่มีสปินเดิล #30 ได้รับการติดตั้งเป็นมาตรฐาน

คุณลักษณะของมอเตอร์สปินเดิล

แรงบิดสูงสุด (ชั่วขณะ): 92 Nm
เอาต์พุตสูงสุด: 26.2 kW

ATC แบบ Non-stop

บรรลุการเปลี่ยนเครื่องมือที่เร็วที่สุดโดยการปรับให้เหมาะสมและเพิ่มความเร็วในการเริ่ม/หยุดสปินเดิล การขึ้น/ลงของแกน Z และการทำงานของแม็กกาซีน

แม็กกาซีน 22 เครื่องมือ

Tool-Tool: 0.8 วินาที
Chip-Chip: 1.7 วินาที

แม็กกาซีน 14 เครื่องมือ

Tool-Tool: 0.7 วินาที
Chip-Chip: 1.6 วินาที

ขนาดโต๊ะและความจุในการรับน้ำหนัก

ขนาดและความจุในการรับน้ำหนักเทียบเท่ากับรุ่นไฮเอนด์

ช่วงการเคลื่อนที่: X 600 มม. Y 400 มม.
ขนาดพื้นที่ทำงาน: X:800 มม. Y:400 มม.
ความจุในการรับน้ำหนักสูงสุด: 500 กก.

*ต้องเปลี่ยนพารามิเตอร์

ความแข็งแกร่งของโต๊ะที่ได้รับการปรับปรุง

เนื่องจากโครงสร้างใต้โต๊ะถูกทำให้เรียบง่ายขึ้นตามการกำหนดค่าแกน ความหนาของโต๊ะจึงเพิ่มขึ้นเพื่อปรับปรุงความแข็งแกร่ง บรรลุความจุในการรับน้ำหนักสูงสุด 500 กก. และลดการเสียรูปของโต๊ะให้เหลือน้อยที่สุด

ความน่าเชื่อถือสูง

ประสิทธิภาพการคายเศษชิ้นงานได้รับการปรับปรุงควบคู่ไปกับการขยายพื้นที่การแมชชีนนิ่ง นอกจากนี้ เครื่องจักรยังติดตั้งฟังก์ชันที่หลากหลาย เช่น การล้างเครื่องมือด้วยลม เพื่อปรับปรุงความน่าเชื่อถือ

ฝาครอบเทเลสโคปิกรูปทรงหลังคา

ฝาครอบเทเลสโคปิกรูปทรงหลังคาถูกนำมาใช้สำหรับแกน X และ Y เพื่อคายเศษชิ้นงานอย่างรวดเร็ว

เครื่องลำเลียงคอยล์ (เป็นทางเลือก)

นอกเหนือจากการใช้พลังงานไฟฟ้าและปริมาณการใช้ลมที่ต่ำแล้ว เครื่องจักรยังติดตั้งระบบการนำพลังงานกลับมาใช้ใหม่และฟังก์ชันการประหยัดพลังงานที่หลากหลาย ทำให้บรรลุประสิทธิภาพด้านสิ่งแวดล้อมสูง

ชุด NC

ติดตั้งฟังก์ชันการตรวจสอบเครื่องมือ

การตรวจสอบ ATC
โหมดความแม่นยำสูง BII (อ่านล่วงหน้า 200 บล็อก)
ฟังก์ชันการวัดความต้านทานฉนวนของมอเตอร์
การส่งออกรูปคลื่นไปยังการ์ดหน่วยความจำ
ฟังก์ชัน PLC

ประสิทธิภาพด้านสิ่งแวดล้อมสูง

ข้อมูลจำเพาะของผลิตภัณฑ์

F600X1

ความเร็วรอบสปินเดิลสูงสุด [min⁻¹]

10,000 แรงบิดสูง

ช่วงการเคลื่อนที่ [มม. (นิ้ว)]

X: 600 Y: 400 Z: 350

ความจุในการเก็บเครื่องมือ [ชิ้น]

14/ 22

อัตราการเคลื่อนที่เร็ว (แกน X, Y, Z) [ม./นาที (นิ้ว/นาที)]

50 x 50 x 50

พื้นที่ติดตั้งที่ต้องการ [มม. (นิ้ว)]

1,800 x 2,465 [3,162] (70.9 x 97.0 [124.5])

สปินเดิลหน้าสัมผัสคู่ BT (BIG-PLUS)

เป็นทางเลือก

ระบบน้ำหล่อเย็นผ่านสปินเดิล (CTS)

เป็นทางเลือก

ข้อมูลจำเพาะของเครื่องจักร

รายการ			F600X1 ^*9
ชุด CNC			CNC-C00
ช่วงการเคลื่อนที่	แกน X [มม. (นิ้ว)]		600 (23.6)
	แกน Y [มม. (นิ้ว)]		400 (15.7)
	แกน Z [มม. (นิ้ว)]		350 (13.7)
	ระยะห่างระหว่างพื้นผิวโต๊ะถึงปลายสปินเดิล [มม. (นิ้ว)]		200 - 550 (7.8 - 21.6)
โต๊ะ	ขนาดพื้นที่ทำงาน [มม. (นิ้ว)]		800 x 400 (31.4 x 15.7)
โต๊ะ	ความสามารถในการรับน้ำหนักสูงสุด (โหลดสม่ำเสมอ) [กก. (ปอนด์)]		400[881] (500[1,102])^*6
สปินเดิล	ความเร็วรอบสปินเดิล [min^-1]		ข้อมูลจำเพาะรุ่นแรงบิดสูง 10,000 min^-1: 1 - 10,000
	ความเร็วระหว่างการต๊าปเกลียว [min^-1]		สูงสุด 6,000
	รูเทเปอร์		เทเปอร์ 7/24 No.30
	ระบบสัมผัสคู่ BT (BIG-PLUS)		เป็นทางเลือก
	ระบบน้ำหล่อเย็นผ่านสปินเดิล (CTS)		เป็นทางเลือก
อัตราป้อน	อัตราการเคลื่อนที่เร็ว (พื้นที่ XYZ) [ม./นาที (นิ้ว/นาที)]		50 x 50 x 50 (1,969 x 1,969 x 1,969)
อัตราป้อน	อัตราการป้อนตัด [มม./นาที (นิ้ว/นาที)]		X, Y, Z: 1 - 30,000 (0.04 - 1,181)^*7
ชุด ATC	ประเภทก้านเครื่องมือ		MAS-BT30
	ประเภทพูลสตัด^*4		MAS-P30T-2
	ความจุในการเก็บเครื่องมือ [ชิ้น]		14/22
	ความยาวเครื่องมือสูงสุด [มม. (นิ้ว)]		250 (9.8)
	เส้นผ่านศูนย์กลางเครื่องมือสูงสุด [มม. (นิ้ว)]		110（4.3）／125（4.9） ไม่มีเครื่องมือที่อยู่ติดกัน
	น้ำหนักเครื่องมือสูงสุด [กก. (ปอนด์)]^*1		3.0 (6.6) (น้ำหนักเครื่องมือรวม: 25 (55.1) สำหรับ 14 เครื่องมือ, 40 (88.1) สำหรับ 22 เครื่องมือ)
	วิธีการเลือกเครื่องมือ		วิธีสุ่มแบบทางลัด
	เวลาในการเปลี่ยนเครื่องมือ^*5		Tool To Tool: 0.7 วินาที (14 เครื่องมือ), 0.8 วินาที (22 เครื่องมือ) Chip To Chip: 1.6 วินาที (14 เครื่องมือ), 1.7 วินาที (22 เครื่องมือ)
มอเตอร์ไฟฟ้า	มอเตอร์สปินเดิลหลัก (10 นาที/ต่อเนื่อง) [kW]^*2		ข้อมูลจำเพาะรุ่นแรงบิดสูง 10,000 min^-1: 12.8/9.2
มอเตอร์ไฟฟ้า	มอเตอร์ป้อนแกน [kW]		X,Y: 1.0 Z: 1.8
แหล่งจ่ายไฟ	ระบบจ่ายไฟ		AC 200 ถึง 230 V±10%, 3 เฟส, 50/60Hz±2%
	ความจุไฟฟ้า (ต่อเนื่อง) [kVA]		ข้อมูลจำเพาะรุ่นแรงบิดสูง 10,000 min^-1: 10.4
	การจ่ายลม	แรงดันลมปกติ [MPa]	0.4 - 0.6 (ค่าที่แนะนำ: 0.5 MPa)^*8
	การจ่ายลม	อัตราการไหลที่ต้องการ [ลิตร/นาที]	45
ขนาดเครื่องจักร	ความสูง [มม. (นิ้ว)]		2,750 (108.2)
	พื้นที่ติดตั้งที่ต้องการ (เมื่อเปิดประตูชุดควบคุม) [มม. (นิ้ว)]		1,800 x 2,465 [3,162] (70.9 x 97.0 [124.5])
	น้ำหนัก (รวมชุดควบคุม, ฝาครอบเครื่องจักร) [กก. (ปอนด์)]		3,600 (7,937)
ความแม่นยำ^*3	ความแม่นยำของการกำหนดตำแหน่งแกนแบบสองทิศทาง (ISO230-2:1988) [มม. (นิ้ว)]		แกน X, Y, Z: 0.006-0.020 (0.00024-0.00079)
ความแม่นยำ^*3	ความสามารถในการทำซ้ำของการกำหนดตำแหน่งแกนแบบสองทิศทาง (ISO230-2:2014) [มม. (นิ้ว)]		แกน X, Y, Z: น้อยกว่า 0.004 (0.00016)
ประตูด้านหน้า			2 ประตู
อุปกรณ์มาตรฐาน			คู่มือการใช้งาน (1 ชุด), พุก (4 ชิ้น), สลักเกลียวปรับระดับ (4 ชิ้น), ฝาครอบเครื่องจักร (ประตูแมนนวล)

*1 น้ำหนักเครื่องมือจริงจะแตกต่างกันไปขึ้นอยู่กับการกำหนดค่าและจุดศูนย์ถ่วง ตัวเลขที่แสดงในที่นี้ใช้สำหรับการอ้างอิงเท่านั้น
*2 เอาต์พุตมอเตอร์สปินเดิลจะแตกต่างกันไปขึ้นอยู่กับความเร็วรอบสปินเดิล
*3 วัดตามมาตรฐาน ISO และมาตรฐานของ Brother
*4 ข้อมูลจำเพาะของ Brother ใช้กับพูลสตัดสำหรับ CTS
*5 วัดตามมาตรฐาน JIS B6336-9 และ MAS011-1987
*6 ต้องปรับความเร่งสำหรับแกน Y
*7 เมื่อใช้โหมดความแม่นยำสูง B (เมื่อไม่ใช้, 1 - 10,000 มม./นาที สำหรับแกน X/Y และ 1 - 20,000 มม./นาที สำหรับแกน Z)
*8 แรงดันลมปกติจะแตกต่างกันไปขึ้นอยู่กับข้อมูลจำเพาะของเครื่องจักร รายละเอียดโปรแกรมการตัดเฉือน หรือการใช้อุปกรณ์ต่อพ่วง ตั้งค่าแรงดันให้สูงกว่าค่าที่แนะนำ
*9 เครื่องจักรจำเป็นต้องติดตั้งอุปกรณ์ตรวจจับการเคลื่อนย้ายขึ้นอยู่กับปลายทาง เครื่องจักรที่ติดตั้งอุปกรณ์ตรวจจับการเคลื่อนย้ายจะมี "RD" ต่อท้ายชื่อรุ่น

ข้อมูลจำเพาะของชุด NC

รุ่น CNC		CNC-C00
แกนควบคุม		5 แกน (X, Y, Z, แกนเพิ่มเติม)
แกนควบคุมพร้อมกัน	การกำหนดตำแหน่ง	5 แกน (X, Y, Z, A, B)
แกนควบคุมพร้อมกัน	การอินเตอร์โพเลต	เชิงเส้น: 4 แกน (X, Y, Z, แกนเพิ่มเติมหนึ่งแกน) วงกลม: 2 แกน เกลียว / กรวย: 3 แกน (X, Y, Z)
ค่าการเพิ่มของค่าป้อนข้อมูลต่ำสุด		0.001 มม., 0.0001 นิ้ว, 0.001 องศา
ขนาดที่ตั้งโปรแกรมได้สูงสุด		±9999.999 มม., ±999.9999 นิ้ว
หน้าจอแสดงผล		จอ LCD สี ขนาด 12.1 นิ้ว
ความจุหน่วยความจำ		ประมาณ 100 Mbytes (ความจุรวมของโปรแกรมและคลังข้อมูล)
การสื่อสารภายนอก		อินเทอร์เฟซหน่วยความจำ USB, Ethernet, RS232C (เป็นทางเลือก)
จำนวนโปรแกรมที่ลงทะเบียนได้		4,000 (ความจุรวมของโปรแกรมและคลังข้อมูล)
รูปแบบโปรแกรม		ภาษา NC, การสนทนา (เปลี่ยนโดยพารามิเตอร์), สามารถแปลงจากโปรแกรมการสนทนาเป็นโปรแกรมภาษา NC ได้
ฟังก์ชัน NC มาตรฐาน		สัมบูรณ์ / สัมพัทธ์ นิ้ว / เมตริก มุม C / มุม R การแปลงการหมุน การต๊าปแบบซิงโครไนซ์ การตั้งค่าระบบพิกัด เดินเครื่องทดสอบ รีสตาร์ท การชดเชยระยะแบ็คแลช โอเวอร์ไรด์อัตราการเคลื่อนที่เร็ว โอเวอร์ไรด์การป้อนตัด ประวัติสัญญาณเตือน (1,000 รายการ) บันทึกสถานะ ล็อกเครื่องจักร รีโมทคอมพิวเตอร์ PLC ในตัว การวัดความต้านทานฉนวนของมอเตอร์ บันทึกการทำงาน การตรวจสอบเครื่องมือ ภาพหน้าจอ การส่งออกรูปคลื่นไปยังการ์ดหน่วยความจำ การแจ้งเตือนอัตโนมัติ โหมดความแม่นยำสูง AⅢ การวัดความยาวเครื่องมือ การจัดการอายุการใช้งานเครื่องมือ / เครื่องมือสำรอง การแก้ไขในพื้นหลัง การแสดงผลกราฟิก โปรแกรมย่อย การอินเตอร์โพเลตแบบเกลียว / กรวย ตัวกรองสำหรับล้างเครื่องมือพร้อมระบบตรวจจับการอุดตันของตัวกรอง ปิดเครื่องอัตโนมัติ (ฟังก์ชันการประหยัดพลังงาน) โหมดสแตนด์บายปิดเซอร์โวมอเตอร์ (ฟังก์ชันการประหยัดพลังงาน) การหน่วงเวลาปิดระบบฉีดล้างเศษชิ้นงาน ปิดน้ำหล่อเย็นอัตโนมัติ (ฟังก์ชันการประหยัดพลังงาน) ปิดไฟส่องสว่างพื้นที่ทำงานอัตโนมัติ (ฟังก์ชันการประหยัดพลังงาน) ระบบชดเชยการขยายตัวจากความร้อน Ⅱ (แกน X, Y, Z) ฟังก์ชันการคืนกลับการต๊าป การวัดชิ้นงานอัตโนมัติ ^*1 การแสดงผลรูปคลื่น ระดับการทำงาน ปุ่มสัญญาณอินพุตภายนอก โหมดความแม่นยำสูง BⅠ (อ่านล่วงหน้า 40 บล็อก) (NC) ระบบพิกัดชิ้นงานแบบขยาย การปรับขนาด ภาพสะท้อน การตั้งโปรแกรมแบบเมนู การป้อนข้อมูลที่ตั้งโปรแกรมได้ การชดเชยโปรแกรม การชดเชยความยาวเครื่องมือ การชดเชยคัตเตอร์ ฟังก์ชันมาโคร ระบบพิกัดเฉพาะที่ การกำหนดตำแหน่งทางเดียว การทำงานในโหมดเทป (การสนทนา) โปรแกรมการทำงาน โปรแกรมกำหนดการ การเลือกเครื่องมืออัตโนมัติ การตั้งค่าเงื่อนไขการตัดเฉือนอัตโนมัติ การตั้งค่าการชดเชยความยาวเครื่องมืออัตโนมัติ การตั้งค่าการชดเชยคัตเตอร์อัตโนมัติ การคำนวณอินพุตตัวเลขที่ไม่ทราบค่าอัตโนมัติ การควบคุมลำดับการแมชชีนนิ่ง
ฟังก์ชัน NC เสริม		การขยายหน่วยความจำ (ประมาณ 500 Mbytes) โหมดความแม่นยำสูง BⅡ (อ่านล่วงหน้า 200 บล็อก, ออฟเซ็ตเส้นทางที่ราบรื่น) โอเวอร์ไรด์สปินเดิล (NC) คำสั่งระดับซับไมครอน ^2 มาโครประเภทอินเทอร์รัพต์ ออฟเซ็ตฟิกซ์เจอร์แบบหมุน การประมวลผลความเร็วสูง ^3 การตั้งค่าพิกัดฟีเจอร์

*1 ผู้ใช้จำเป็นต้องเตรียมเครื่องมือวัดเอง
*2 เมื่อใช้คำสั่งระดับซับไมครอน จะไม่สามารถเปลี่ยนเป็นโปรแกรมการสนทนาได้
*3 สามารถเปลี่ยนเวลาในการประมวลผลบล็อกขนาดเล็กได้ เนื่องจากมีข้อจำกัดบางประการ โปรดติดต่อตัวแทนจำหน่ายในพื้นที่ของคุณสำหรับรายละเอียด

* "แกนควบคุม" และ "แกนควบคุมพร้อมกัน" ระบุจำนวนแกนสูงสุด สิ่งเหล่านี้จะแตกต่างกันไปขึ้นอยู่กับปลายทางหรือข้อมูลจำเพาะ
* Ethernet เป็นเครื่องหมายการค้าหรือเครื่องหมายการค้าจดทะเบียนของ XEROX ในสหรัฐอเมริกา
* ฟังก์ชันที่ระบุภายใต้ (NC) และ (การสนทนา) จะมีให้ใช้งานสำหรับโปรแกรม NC และโปรแกรมการสนทนาตามลำดับเท่านั้น

สำหรับอุปกรณ์เสริม โปรดติดต่อเรา

ยานยนต์

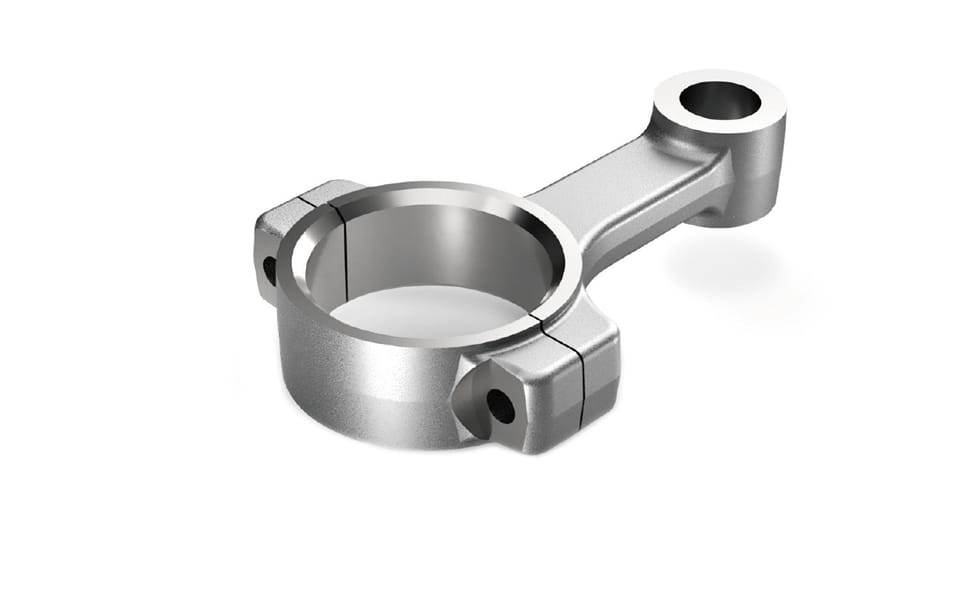

ชื่อชิ้นงานก้านสูบ

วัสดุเหล็กกล้าคาร์บอน

ขนาดชิ้นงาน (มม.)140 x 60 x 20

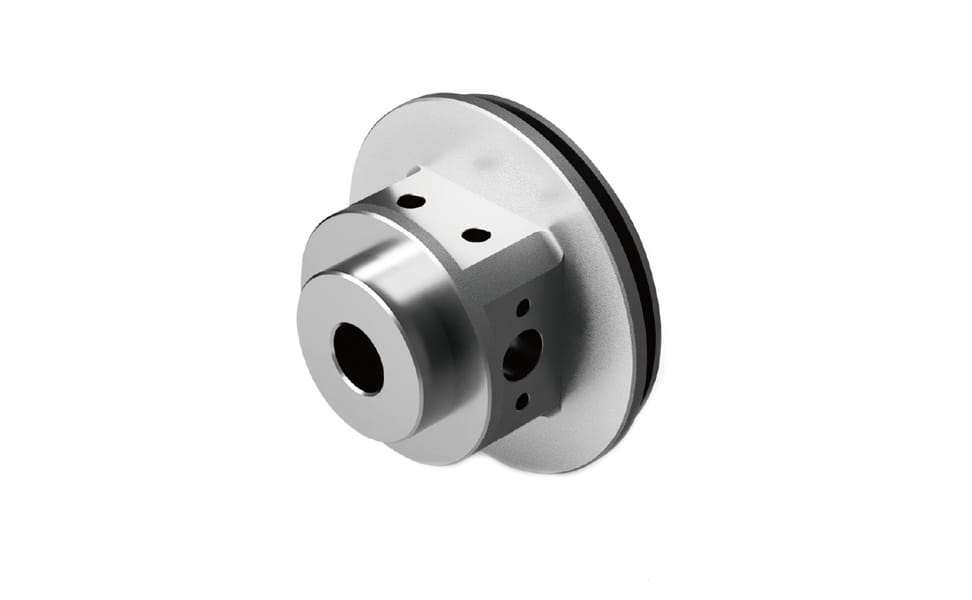

ชื่อชิ้นงานเสื้อลูกปืน

วัสดุเหล็กหล่อ

ขนาดชิ้นงาน (มม.)D120 x 50

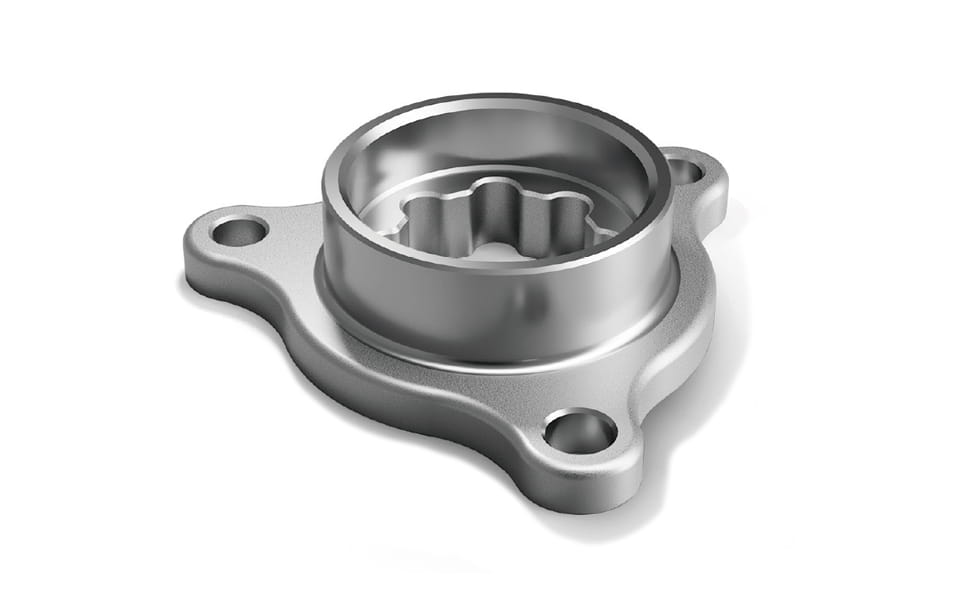

ชื่อชิ้นงานดุมลูกปืน

วัสดุเหล็กกล้าคาร์บอน

ขนาดชิ้นงาน (มม.)D160 x 55

เครื่องจักรกลก่อสร้าง

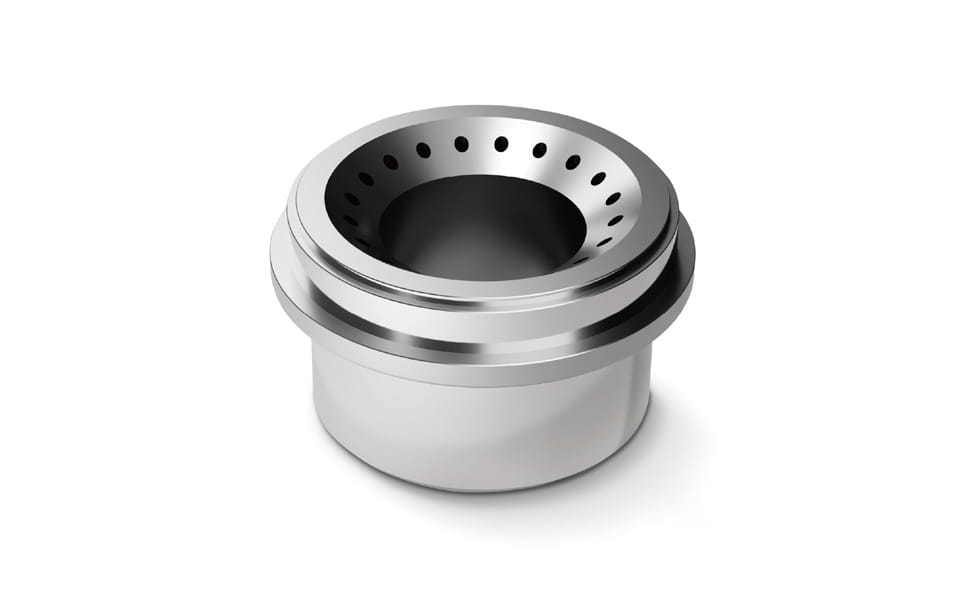

ชื่อชิ้นงานไอดเลอร์

วัสดุเหล็กกล้าตีขึ้นรูป

ขนาดชิ้นงาน (มม.)D220 x 120

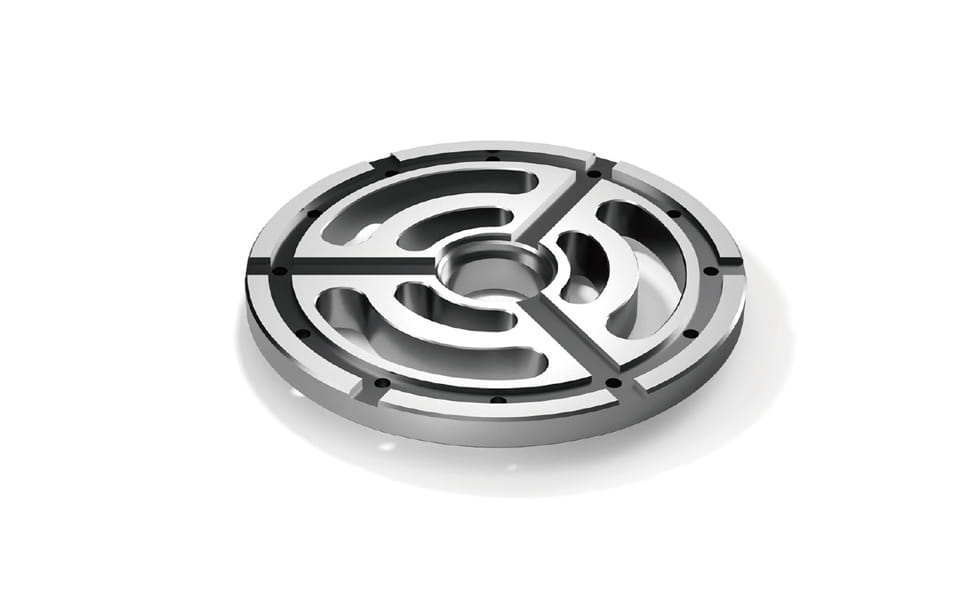

ชื่อชิ้นงานแผ่นวาล์ว

วัสดุเหล็กกล้าโครเมียมโมลิบดีนัม

ขนาดชิ้นงาน (มม.)D160 x 25

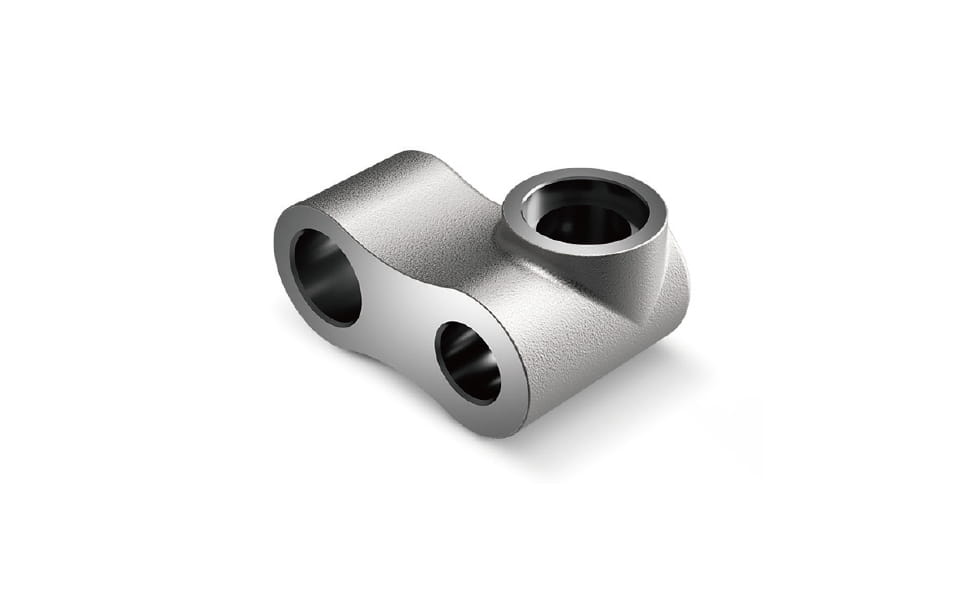

ชื่อชิ้นงานชิ้นส่วนไฮดรอลิก

วัสดุเหล็กหล่อเหนียว

ขนาดชิ้นงาน (มม.)90 x 65 x 50

แม่พิมพ์และอื่นๆ

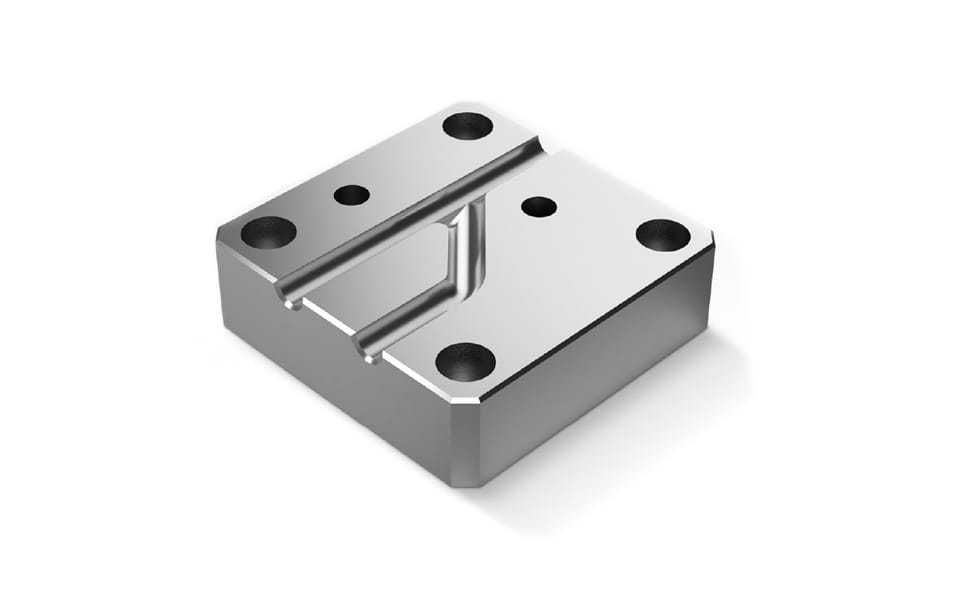

ชื่อชิ้นงานแม่พิมพ์

วัสดุเหล็กกล้าเครื่องมือผสม

ขนาดชิ้นงาน (มม.)100 x 100 x 30

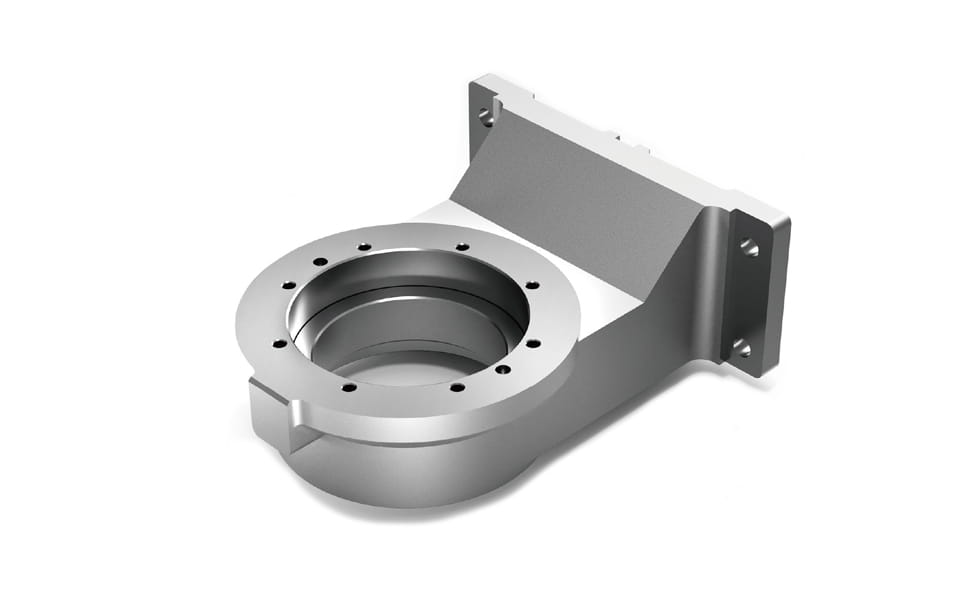

ชื่อชิ้นงานบล็อกรองรับ

วัสดุเหล็กหล่อ

ขนาดชิ้นงาน (มม.)200 x 100 x 60
