SPEEDIO W1000Xd1
Centro compacto de mecanizado desplazamiento ancho
- Desplazamientos [mm (pulgada)]: X: 1000 (39.4) Y: 500 (19.7) Z: 300 (11.8)
- Máx. velocidad del husillo (min-1): 10,000/ (Opcional) 16,000/ (Opcional) 10,000 alto par
- Capacidad de almacén de herramientas (uds): 14/ 21
"Mecanización de piezas de trabajo más grandes que con la máquina No. 30". El lanzamiento del centro de mecanizado W1000Xd1 supera las áreas de mecanización convencionales de las máquinas N. 30. Equipado con nuevo controlador NC
Información
Resumen
El manejo intuitivo es posible con nuevas aplicaciones de soporte y una pantalla táctil de panel vertical.
Las funciones relevantes están agrupadas de acuerdo a su finalidad, por ejemplo, la configuración y el mecanizado, dando lugar a un manejo eficiente.
Se visualizan los estados de producción y operativos, permitiendo una comprensión más rápida.
El nuevo control numérico NC sigue mejorando aún más la eficiencia de trabajo para conseguir una mayor productividad.
Se ha creado una nueva pantalla de inicio que sirve como punto de inicio para todas las operaciones.
Durante la producción en masa se visualiza información útil como el contador de piezas y la vida útil de la herramienta. Las nuevas pantallas de la aplicación de soporte o las pantallas convencionales se abren desde aquí.
Se han creado nuevas aplicaciones de soporte con manejo y visibilidad de mejoradas, tales como una aplicación de herramienta ATC que permite todos los ajustes de herramienta en una pantalla, y una aplicación del resultado de la producción que visualiza dichos resultados y el estado operativo.
El amplio área de mecanizado puede adaptarse continuamente a los requisitos variables en la planta, por ejemplo, al mecanizado de grandes piezas, de múltiples piezas pequeñas durante largo tiempo, así como a la producción de un volumen reducido de múltiples productos, con varios utillajes colocados de forma adyacente, lo cual mejora la flexibilidad en toda la planta.
Los amplios desplazamientos de los ejes X/Y y una capacidad de carga suficiente permiten mecanizar grandes piezas y montar un utillaje de gran tamaño, algo que no está disponible en las máquinas convencionales No. 30.
Desplazamientos: X1000 Y500
Tamaño del área de trabajo: X1100 Y500
Máx. capacidad de carga: 400 kg
La alta velocidad, alta aceleración y alta capacidad de respuesta han sido el objetivo del desarrollo integrado de máquina/control numérico, y se ha eliminado completamente cualquier movimiento o tiempo improductivo para llevar el rendimiento de la máquina al máximo nivel y conseguir una alta productividad.
La productividad se ha mejorado aún más gracias al control optimizado de la operación con el nuevo control numérico CNC-D00 y al uso de un motor de baja inercia.
Mejorado en un
3 % o más (en comparación con el modelo anterior)
Se ha reducido el tiempo de cambio de herramienta aumentando la velocidad del arranque/parada del husillo, del movimiento arriba/abajo del eje Z y del funcionamiento del almacén.
Modelo anterior → W1000Xd1
Viruta a viruta: 1.4 s → 1.2 s
Modelo anterior → W1000Xd1
Herramienta a herramienta: 0.8 s → 0.6 s
La alta rigidez, basada en un diseño especial y en el uso de un motor de husillo de alto par, consigue un mecanizado estable que muestra una alta capacidad.
Se ha aumentado el peso de las herramientas que se pueden montar.
En combinación con los amplios desplazamientos (X 1000 mm, Y 500 mm), la máquina es adecuada para una variedad de aplicaciones más amplia que nunca.
*Es necesario cambiar los ajustes de parámetros. (Se cambia el tiempo de indexado de la herramienta).
La máquina es compatible con CTS de alta presión de 7 MPa, además de CTS de 1.5 MPa. Demuestra sus capacidades en el taladrado a alta velocidad o el taladrado por picoteo.
* CTS: refrigerante a través del husillo
Se utiliza un motor de husillo con alto par en el rango de media y alta velocidad para conseguir un mecanizado de alta velocidad y alta eficiencia. La máquina con especificación de alto par (opcional) mejora considerablemente el par en el rango de baja velocidad, y demuestra sus capacidades en el mecanizado pesado del acero.
Espec. alto par (opcional)
Max. par: 92 Nm
Máx. salida: 26.2 kW
Espec. estándar
Máx. par: 40 Nm
Máx. salida: 18.9 kW
Las piezas estructurales, tales como la base, la columna y la mesa, se han diseñado especialmente mediante análisis CAE para garantizar una alta rigidez.
Especificaciones
Especificaciones de producto
W1000Xd1
Máx. velocidad del husillo [min⁻¹]
10,000/ (Opcional) 16,000/ (Opcional) 10,000 high-torque
Desplazamientos [mm (pulgada)]
X: 1000 (39.4) Y: 500 (19.7) Z: 300 (11.8)
Capacidad de almacenamiento de herramientas [uds]
14/ 21
Velocidad de avance rápido (área XYZ) [mm/min (pulgada/min)]
50 x 50 x 56 (1,969 x 1,969 x 2,205)
Espacio requerido en el suelo [mm (pulgada)]
2,410 x 2,443 [3,072] (94.9 x 96.2 [121.0])
Husillo de contacto dual BT (BIG PLUS)
Opcional
Refrigerante a través del husillo (CTS)
Opcional
| Artículo | W1000Xd1 / W1000Xd1 RD*9 | ||
|---|---|---|---|
| Unidad CNC | CNC-D00 | ||
| >Desplazamientos | eje X [mm (pulgada)] | 1,000 (39.4) | |
| eje Y [mm (pulgada)] | 500 (19.7) | ||
| eje Z [mm (pulgada)] | 300 (11.8) | ||
| Distancia entre la superficie de la mesa y el extremo de la nariz del husillo [mm (pulgada)] | 180 - 480 (7.1 - 18.9) | ||
| Mesa | tamaño del área de trabajo [mm (pulgada)] | 1,100 x 500 (43.3 x 19.7) | |
| Máx. capacidad de carga (uniforme) [kg (lbs)] |
300[400] (661.3[881.8])*1 | ||
| Husillo | Velocidad del husillo [min-1] | especificación de 10,000min-1 : 1 - 10,000, Especificación de alto par 10,000min-1 (Opcional) : 1 - 10,000, especificación de 16,000min-1 (Opcional) : 1 - 16,000 |
|
| Velocidad durante el roscado [min-1] | MÁX. 6,000 | ||
| Orificio roscado | 7/24 roscado No.30 | ||
| Sistema de contacto dual BT (BIG PLUS) | Opcional | ||
| Refrigerante a través del husillo (CTS) | Opcional | ||
| Velocidad de avance | Velocidad de avance rápido (área XYZ) [m/min (inch/min)] | 50 x 50 x 56 (1,969 x 1,969 x 2,205) | |
| Avance de corte [mm/min (inch/min)] | X, Y, Z : 1 - 30,000 (0.04 - 1,181)*2 | ||
| Unidad ATC | Tipo de vástago de herramienta | MAS-BT30 | |
| Tipo de perno de tracción*3 | MAS-P30T-2 | ||
| Capacidad de almacén de herramientas [uds] | 14/21 | ||
| Máx. longitud herramienta [mm (pulgada)] | 250 (9.8) | ||
| Máx. diámetro herramienta [mm (pulgada)] | ⌀110 (4.3) | ||
| Máx. peso herramienta [kg (lbs)]*4 | 3.0(6.6) [4.0(8.8)] (PESO TOTAL HERRAMIENTA : 25(55.1) para 14 herramientas, 35(77.2) para 21 herramientas) | ||
| Método de selección de herramienta | Método del atajo aleatorio | ||
| Tiempo de cambio de herramienta*6 | herramienta a herramienta : 0.6 s viruta a virutaChip To Chip : 1.2 s |
||
| Motor eléctrico | Motor principal husillo (10 min/continuo) [kW]*7 |
especificación de 10,000min-1 : 10.1/7.0, Especificación de alto par 10,000min-1 (Opcional) : 12.8/9.2, especificación de 16,000min-1 (Opcional) : 7.4/5.1 |
|
| Motor de avance del eje [kW] | X,Y : 1.0 Z : 2.0 | ||
| Fuente de alimentación | Suministro de alimentación | 200 a 230 V AC ± 10 %, trifásico, 50/60 Hz ± 2 % | |
| Capacidad de potencia (continua) [kVA] | especificación de 10,000min-1 : 9.5, Especificación de alto par 10,000min-1 (Opcional) : 10.4, especificación de 16,000min-1 (Opcional) : 9.5 |
||
| Suministro de aire | presión de aire regular [MPa] | 0.4 - 0.6 (valor recomendado : 0.5MPa)*8 | |
| caudal requerido [l/min] | 45 | ||
| Dimensiones de la máquina | Altura [mm (pulgada)] | 2,553 (100.5) | |
| Espacio requerido en el suelo (con puerta de unidad de control abierta) [mm (pulgada)] | 2,410 x 2,443[3,072] (94.9 x 96.2[121.0]) | ||
| Peso (Incluye unidad de control y cubierta de la máquina) [kg (lbs)] | 3,350 (7,386) | ||
| Precisión*9 | Precisión de posicionamiento de eje bidireccional (ISO230-2:1988) [mm (pulgada)] | 0.006 - 0.020 (0.00024 - 0.00079) | |
| Repetibilidad de posicionamiento de eje bidireccional (ISO230-2:2014) [mm (pulgada)] | Less than 0.004 (0.00016) | ||
- *1 Se requiere un ajuste de los parámetros. (El ajuste de la aceleración y la velocidad de posicionamiento también se modifican de acuerdo al peso).
- *2 Cuando se utiliza el modo de alta precisión B.
- *3 Las especificaciones de Brother se aplican a los pernos de tracción para CTS.
- *4 El peso real de la herramienta difiere dependiendo de la configuración y del centro de gravedad. Las figuras aquí mostradas son únicamente para referencia.
- *5 Es necesario modificar el ajuste de parámetros. (Se cambia el tiempo de indexado de la herramienta).
- *6 Medido en cumplimiento de las normas JIS B6336-9 y MAS011-1987.
- *7 La salida del motor del husillo difiere dependiendo de la velocidad del husillo.
- *8 La presión regular del aire varía dependiendo de las especificaciones de la máquina, los detalles del programa de mecanizado y el uso de equipos periféricos. Ajuste una presión superior al valor recomendado.
- *9 Medido en cumplimiento de las normas ISO y los estándares de Brother. Póngase en contacto con su distribuidor local para saber más detalles.
- *10 La máquina debe estar equipada con un dispositivo de detección de cambio de posición dependiendo del destino del envío. Las máquinas equipadas con un dispositivo de detección de cambio de posición vienen con las letras "RD" al final del nombre del modelo.
| Modelo CNC | CNC-D00 | |
|---|---|---|
| Ejes de control | 5 ejes (X, Y, Z, 2 ejes adicionales) | |
| Ejes controlados simultáneamente | Posicionamiento | 5 ejes (X, Y, Z, B) |
| Interpolación | Linear: 4 ejes (X, Y, Z, 1 ejes adicionales) Circular: 2 ejes Helical/Conical: 3 ejes (X, Y, Z) |
|
| Incremento mínimo de entrada (opcional) | ||
| Incremento mínimo de entrada | 0.001 mm, 0.0001 pulgada, 0.001 grados. | |
| Máx. dimensión programable | ±9999.999mm、±999.9999 pulgada | |
| Mostrar | Pantalla táctil LCD en color de 15 pulgadas | |
| Capacidad de memoria | 500 Mbytes(Capacidad total del programa y el banco de datos) | |
| Comunicación externa | USB memory interface, Ethernet, RS232C (opcional) | |
| N.º de programas registrables | 4,000 (Capacidad total del programa y el banco de datos) | |
| Formato de programa | Lenguaje NC, lenguaje de programación conversacional (modificado por parámetro) Conversión disponible del programa de lenguaje conversacional al programa de lenguaje NC |
|
- * Los "Ejes de control" y los "Ejes controlados simultáneamente" indican el número máximo de ejes, que cambiará dependiendo del destino del envío o de las especificaciones de la máquina.
- * Ethernet es una marca registrada de Xerox Corporation en los Estados Unidos.
| Operación | Funcionamiento de prueba (Dry run) Bloqueo de máquina Reinicio del programa Corrección de avance rápido Corrección de avance de corte NC functions Captura de pantalla Nivel de operación Tecla de señal de entrada externa Teclas de acceso directo < opcional > |
|
|---|---|---|
| Programación | Absoluto/ incremental Pulgadas / métrico Ajuste de sistema de coordenadasbr> Esquina C/esquina R Rotación de coordenadas Roscado sincronizado Subprograma Pantalla gráfica |
|
| Medición | Medición de longitud de herramienta *1 Medición de longitud de herramienta |
|
| Alta velocidad y alta precisión | Ajuste de parámetros de mecanizado Modo de alta precisión AIII Modo de alta precisión BI (fluido de arrefecimento 160 bloques) Compensación del juego < opcional > |
|
| Vigilancia | Vigilancia carga de mecanizado Vigilancia de herramienta ATC Predicción de sobrecarga Visualización de forma de onda / salida de forma de onda a tarjeta de memoria Compensación por distorsión térmica automática (ejes X, Y y Z) Visualización de rendimiento de producción Vida útil de la herramienta / herramienta de repuesto |
|
| Mantenimiento | Función de retorno de roscado Registro de estado Registro de alarmas Registro de operación Aviso de mantenimiento Medición de resistencia de aislamiento del motor Filtro de lavado de herramientas con detección de atasco del filtro Encóder sin baterías Prueba de carga de freno |
|
| Automático/red | Remoto por ordenador OPC UA Notificación automática PLC integrado (LD/ST/FBD) < opcional > |
|
| Ahorro energético | Apagado automático Modo pausa Apagado automático del refrigerante Apagado automático de luz de trabajo Apagado retardado de limpieza de virutas |
|
| Aplicaciones de soporte | Ajustar parámetros de máquina Herramienta ATC Vida útil de herramienta Visualización de forma de onda Rendimiento de producción Ahorro energético/Consumo de energía Soporte de recuperación Inspección PLC |
|
| Accesorios | Visor de archivos Cuaderno de notas Calculadora Acceso directo al registro Apagado de pantalla |
|
| Funciones limitadas al lenguaje NC | Menú de programación Sistema de coordenadas local Sistema de coordenadas de pieza ampliado Posicionamiento unidireccional Avance por tiempo inverso Entrada de datos programable Compensación de longitud de herramienta Compensación de herramienta de corte Escalado Imagen espejo Llamada externa a subprograma Macro Operación de cinta/operación de carga en FTP Función de omisión múltiple < opcional > |
|
| Funciones limitadas al lenguaje de programación conversacional *6 | Programa de operación Programa de secuencias Selección automática de herramienta Ajuste automático de condición de corte Ajuste automático de compensación de longitud de herramienta Ajuste automático de compensación de herramienta de corte Cálculo automático de entrada de número desconocido Control de solicitudes de mecanizado |
|
- *1 El instrumento de medida debe ser preparado por el usuario.
- *2 Cuando se utilizan los comandos con resolución submicrónica, se deshabilita el cambio al lenguaje de programación conversacional.
- *3 Hay restricciones en el eje de configuración.

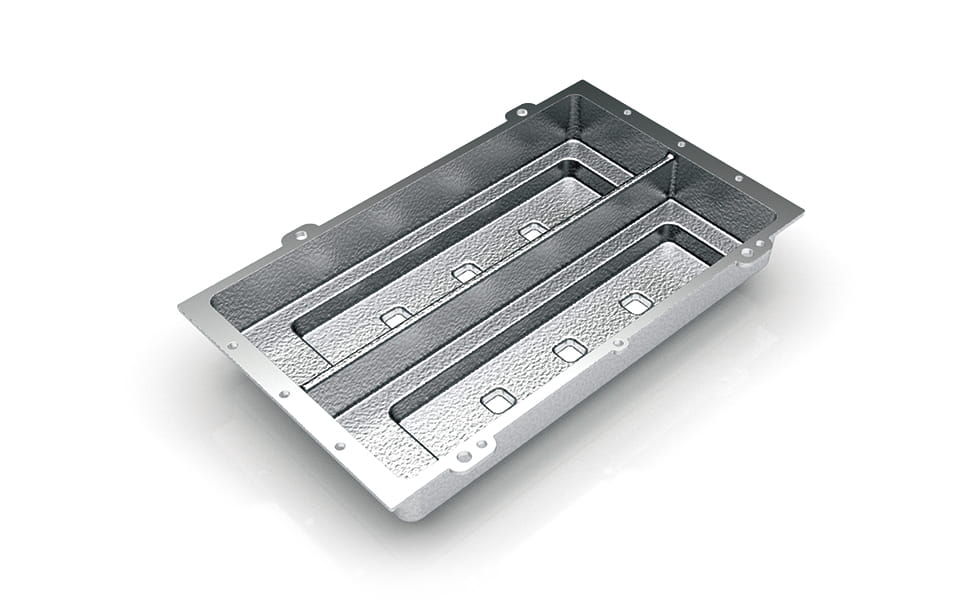

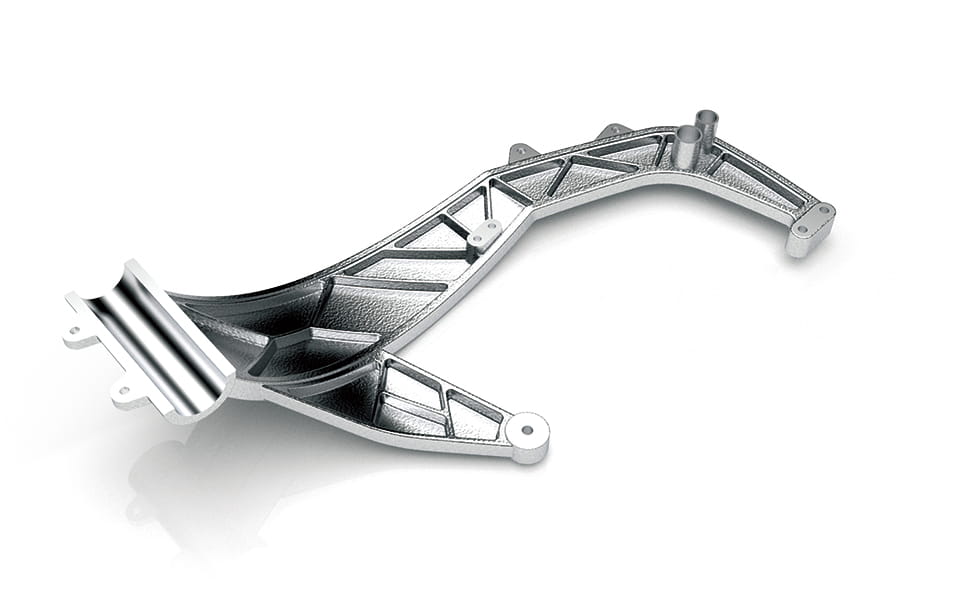

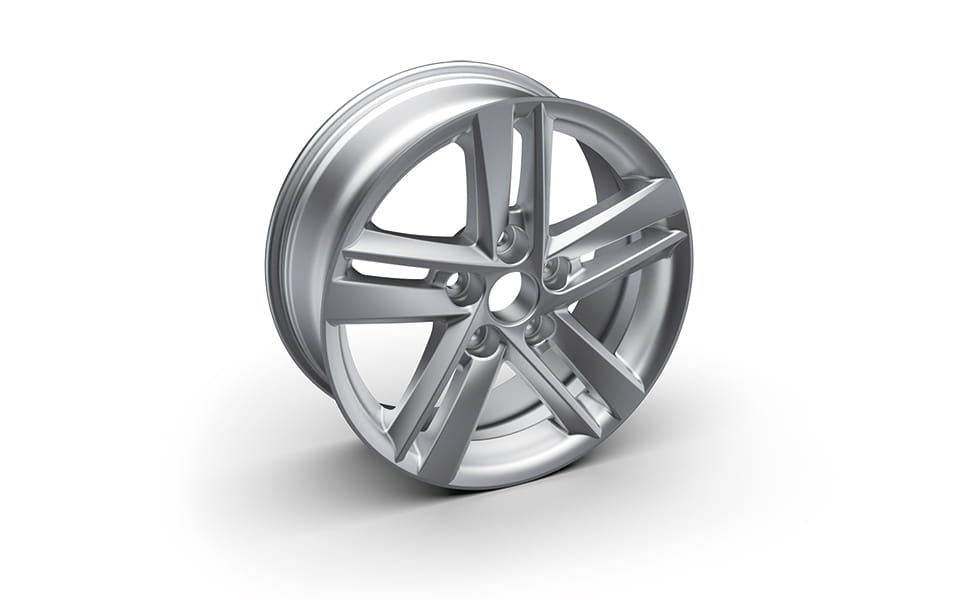

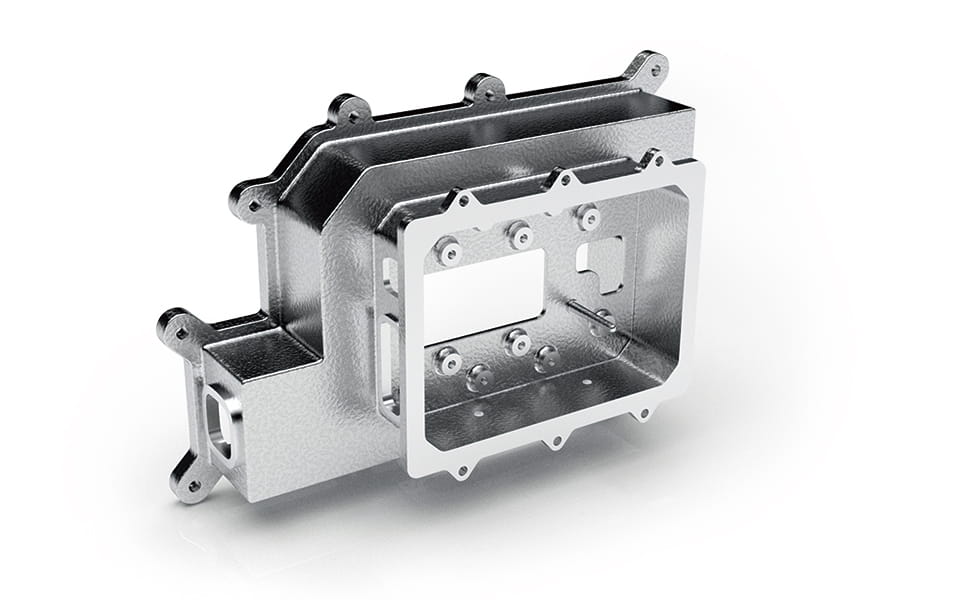

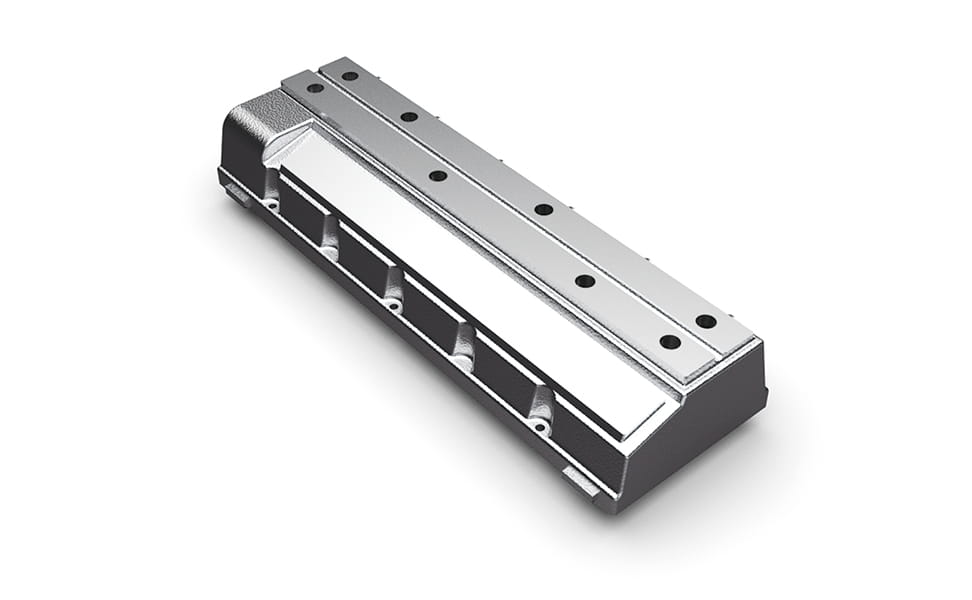

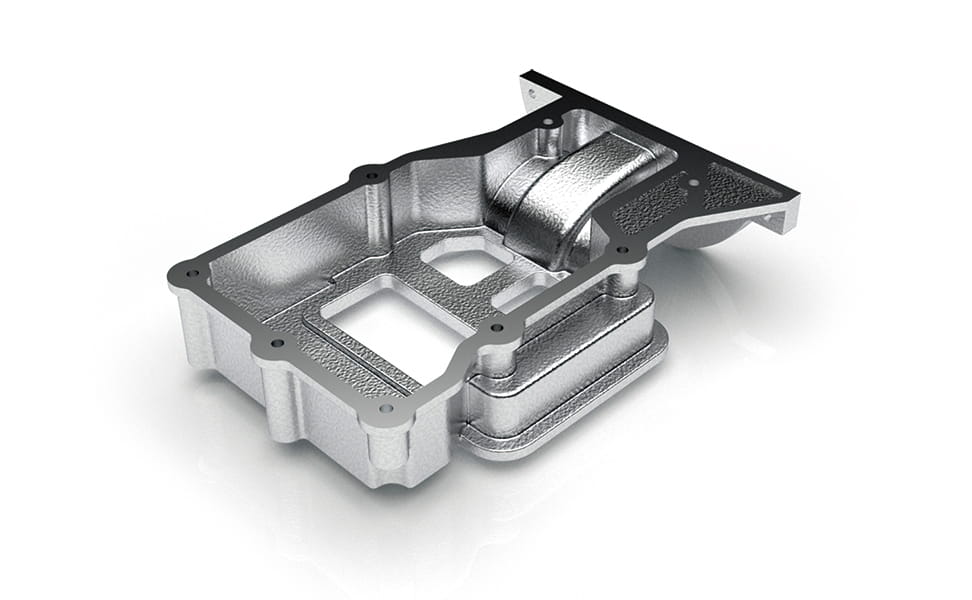

Ejemplo
