SPEEDIO U500Xd2
Centro compacto de mecanizado universal
- Desplazamientos [mm (pulgada)]: X: 500 (19.7) Y: 450 (17.7) Z: 380 (15.0)
- Máx. velocidad del husillo (min-1): 12,000/ (Opcional) 10,000 alto par/ (Opcional) 20,000
- Capacidad de almacén de herramientas (uds): 14/ 21/ 28
Seleccionar variante: U500Xd2

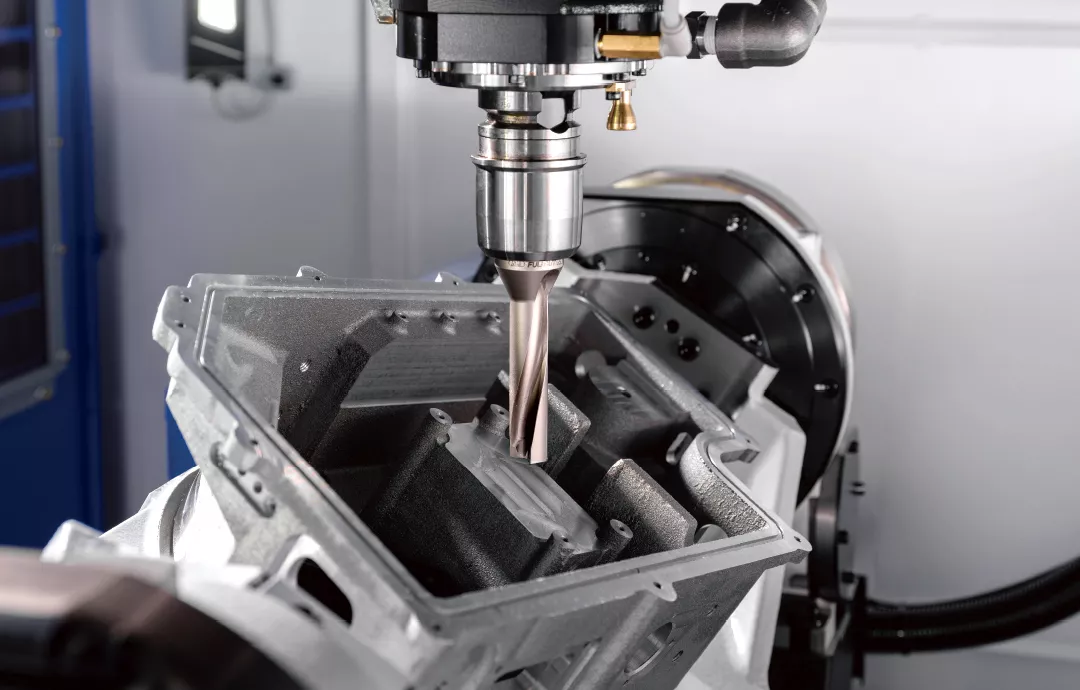

Equipado de forma estándar con una mesa giratoria basculante con un espacio máximo para el utillaje de ø500 mm
Los desplazamientos aumentados de los ejes Y/Z permiten una mayor gama de mecanizado multifacial.
Información
Resumen
Equipado de forma estándar con una mesa giratoria basculante de alta velocidad y alta precisión, con un amplio espacio para el utillaje.
Los desplazamientos aumentados de los ejes Y/Z y el uso de un almacén con capacidad de hasta 28 herramientas acelera aún más la integración de procesos mediante la sujeción única.
Desplazamiento del eje Z
300 mm (modelo anterior) → 380 mm
Desplazamiento del eje Y
400 mm (modelo anterior) → 450 mm
Máx. peso de carga 100 kg
* Consulte las dimensiones externas en la página 17 para conocer detalles sobre el espacio para el utillaje.

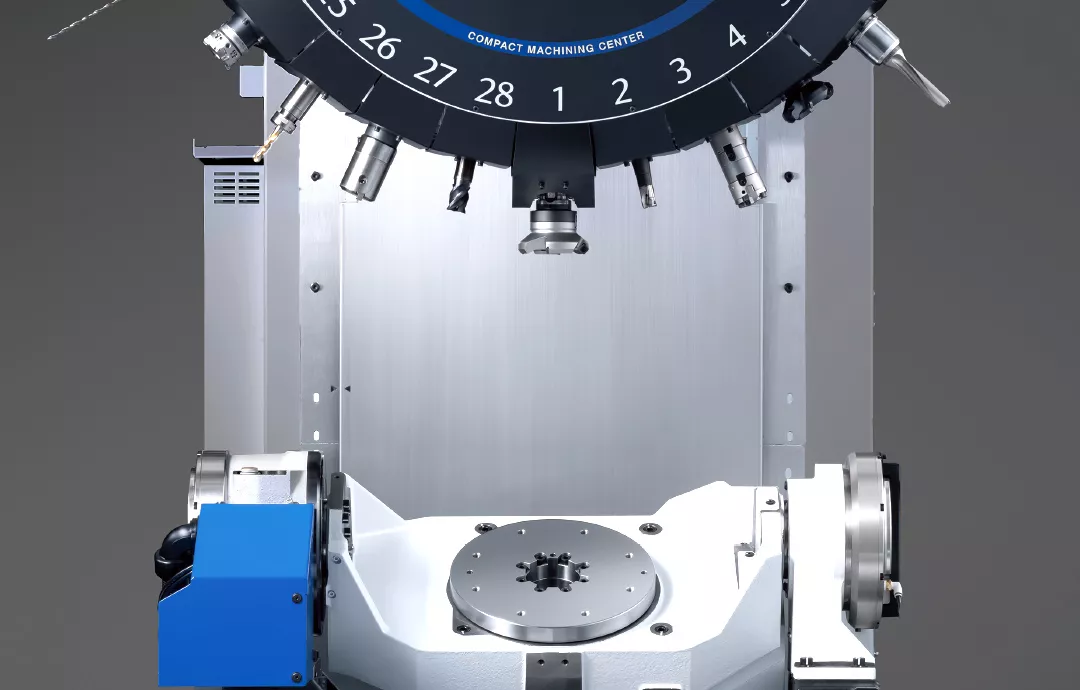

Almacén de 28 herramientas
Máx. diámetro de herramienta 110 mm
Máx. peso de herramienta 4 kg
Máx. peso total de herramienta 35 kg
Herramienta a herramienta 0.7 s
La búsqueda de una aceleración rápida y una respuesta ágil, gracias al desarrollo integrado de máquina/control numérico y a la optimización del control con el control numérico "CNC-D00", lleva el rendimiento de la máquina al máximo para ofrecer una alta productividad.
ATC sin paradas
Se ha conseguido el cambio de herramienta de alta velocidad optimizando y aumentando la velocidad del arranque/parada del husillo, del movimiento arriba/abajo del eje Z y del funcionamiento del almacén. Herramientas de hasta 3 kg se pueden cambiar en un tiempo sumamente breve. Herramientas de hasta 4 kg también se pueden cambiar con un mínimo aumento de tiempo.
14/21 herramientas (herramientas estándar) Herramienta a herramienta 0.6 s / Viruta a viruta 1.3 s
28 herramientas (herramientas estándar) Herramienta a herramienta 0.7s / Viruta a viruta 1.4 s
28 herramientas (herramientas pesadas) Herramienta a herramienta 0.8 s / Viruta a viruta 1.4 s
Funcionamiento simultáneo
Se ha reducido el tiempo improductivo al realizarse simultáneamente el cambio de herramienta y el posicionamiento en los ejes X/Y y adicionales
Estimación de las condiciones de carga del almacén*
Estima la inercia y la carga desequilibrada de la herramienta cargada en el almacén, y ajusta el valor óptimo para la aceleración del eje del almacén. Además, actualiza automáticamente el valor a la aceleración óptima estimada, incluso durante una operación programada.
* No se puede utilizar para abastecedores de herramienta del U500Xd2-100T.
Avance de indexado optimizado de los ejes A/C
A partir de la inercia estimada de los ejes A/C, estos ejes arrancarán con una aceleración óptima hasta que alcancen el avance de indexado.
Velocidad mejorada de apertura/cierre automático de puertas
Se ha mejorado la velocidad de apertura/cierre de las puertas automáticas, permitiendo una reducción significativa del tiempo de configuración.
Tiempo de apertura/cierre de puerta automática 20 % inferior
Soporte de mecanizado sin calentamiento
Equipado con una función original de procesamiento de medidas que reduce el número de medidas reales realizadas por un palpador de acuerdo al tamaño del desplazamiento.
Esto elimina la necesidad de la operación de calentamiento, minimizando los efectos en la productividad para conseguir un mecanizado de alta precisión.
Se ha conseguido una estructura de máquina sólida y fiable.
Se ha conseguido una estructura de máquina sólida y fiable.
Equipado con un motor de husillo de alta eficiencia que demuestra un par suficiente desde el rango de baja a alta velocidad.
Logra una alta eficiencia de mecanizado en diversos sectores industriales, desde el automovilístico al de maquinaria en general, dispositivos médicos y aeronáutico.
El control del punto central de herramienta se ha añadido para la compatibilidad con el mecanizado simultáneo en cinco ejes.*
*Solamente disponible en el U500Xd2-5AX.
Motor de husillo recién desarrollado altamente eficiente de 20,000 min-1*
Se ha desarrollado un nuevo motor de husillo*2 de 20,000 min-1. Compatible con el refrigerante a través del husillo (CTS), este motor mejora aún más la productividad del taladrado de pequeño diámetro.
* Únicamente se puede seleccionar para el U500Xd2-100T.
Especificación de alto torque (opcional)
Torque máximo 92N・m
Potencia máxima 26.2kW
Especificación de 20,000 min-1 (opcional)
Torque máximo 27N・m
Potencia máxima 15.4kW
Especificación de 12,000 min-1 (estándar)
Torque máximo 40N・m
Potencia máxima 18.9kW
El ajuste de vibración analiza los datos de la forma de onda utilizando una aplicación de PC para sugerir la velocidad recomendada del husillo. Las condiciones óptimas de mecanizado maximizan el rendimiento del proceso de mecanizado.
Mecanizado simultáneo en 5 ejes
Se ha desarrollado un nuevo motor de husillo*2 de 20,000 min-1. Compatible con el refrigerante a través del husillo (CTS), este motor mejora aún más la productividad del taladrado de pequeño diámetro.
* Únicamente se puede seleccionar para el U500Xd2-100T.
Mejora de la productividad
Además de la compacidad del BT30, el procesamiento original de aceleración/deceleración de anticipation maximiza el rendimiento de la máquina
(máx. velocidad y aceleración) para conseguir un mecanizado simultáneo en 5 ejes de alta velocidad.
Comparación con un tiempo de ciclo del
producto de la competencia CM BT40
Pieza: articulación de rótula
Es posible el manejo intuitivo con aplicaciones y una pantalla táctil de panel vertical. Las funciones relevantes están agrupadas de acuerdo a su finalidad, por ejemplo, la configuración y el mecanizado, dando lugar a un manejo eficiente. Se visualizan los estados de producción y operativos, permitiendo una comprensión más rápida. Es posible eliminar las operaciones improductivas durante la configuración, el ajuste del mecanizado, la producción y el proceso de recuperación, dando lugar a una eficiencia de trabajo y una velocidad de operación mejoradas.
Interfaz de usuario
Equipado con aplicaciones de soporte con manejo y visibilidad mejoradas gracias a la agrupación de funciones relevantes junto a una pantalla de fácil visualización, además de diversos accesorios útiles (calculadora, libreta de notas, visor de archivos, etc.). Es posible el manejo en pantallas convencionales en el panel táctil.
Gracias a esto, ha mejorado considerablemente la facilidad de uso.
Se ha desarrollado un nuevo almacén de 100 herramientas que cuenta con la mayor capacidad de almacenamiento de la serie SPEEDIO. *1
El mecanismo original de Brother consigue un ahorro de espacio y una alta productividad.
*1. Montado únicamente en el U500Xd2-100T. El lenguaje de programación conversacional no está disponible en el U500Xd2-100T.
Almacén de 100 herramientas recién desarrollado (opcional)
Hay un abastecedor de herramientas, con capacidad de almacenamiento de 36 herramientas, instalado en los lados derecho e izquierdo del almacén de 28 herramientas tipo torreta, permitiendo almacenar un total de 100 herramientas, que es la mayor capacidad de la serie SPEEDIO.
El mecanismo original de manipulación de herramientas de Brother consigue un cambio de herramienta estable.
Espec. almacén de 100 herramientas
Almacén tipo torreta: 28 herramientas
Abastecedores de herramientas (izquierdo/derecho): 36 herramientas cada uno
Capacidad total de almacenamiento: 100 herramientas
La tapa del abastecedor separa el abastecedor de herramientas de la cámara de mecanizado, minimizando el efecto de las virutas sobre las herramientas.
Diseño con ahorro de espacio
Los abastecedores de herramienta están instalados dentro de la máquina para ahorrar espacio al tiempo que almacenan 100 herramientas.
*1. No incluye el depósito de refrigerante ni el transportador de virutas
*2. Comparado con CM vertical BT40 con capacidad equivalente de almacenamiento de herramientas
Si el número de herramientas utilizadas en el mecanizado es de 28 o inferior, es posible el cambio de herramienta a alta velocidad utilizando únicamente el almacén tipo torreta, dando lugar a una alta productividad.
Incluso al utilizar herramientas en el abastecedor, la manipulación es posible en un plazo de aproximadamente 5 segundos (1 herramienta).
Además, todas las herramientas del almacén tipo torreta se pueden cambiar fácilmente, reduciendo el tiempo de configuración.
Tiempo de cambio de herramientas para almacén tipo torreta
Herramienta a herramienta: 0.7 s
Viruta a viruta: 1.4 s
Tiempo de manipulación abastecedor de herramientas *3
Más corto (1 herramienta): aprox. 5 s*4
Cambio de todas las herramientas (28 herramientas) : aprox. 140 s
*3. El tiempo de manipulación varía dependiendo de la posición de acople de la herramienta.
*4. Tiempo para que la herramienta en la posición del husillo se mueva y se cambie por una herramienta del abastecedor, y para que esta herramienta regrese a la posición del husillo.
Se ha añadido una función para gestionar el almacén de 100 herramientas a la aplicación de la herramienta ATC.
La operación de cambio de herramienta es intuitiva, y las herramientas que van a utilizarse en el programa de mecanizado se pueden mover desde el abastecedor hasta el almacén tipo torreta en un lote.
Además, es posible cambiar fácilmente los datos de las herramientas en el abastecedor.
En caso de haber piezas con alta variedad y bajo volumen de producción, el almacén de 100 herramientas elimina la necesidad de cambiar frecuentemente la herramienta, y la mesa giratoria basculante con un espacio para el utillaje de ø500 mm permite el mecanizado multifacial y el mecanizado simultáneo en 5 ejes para una diversidad de piezas con una única sujeción.
Asumiendo que la carga/descarga de piezas se realiza lateralmente mediante robots, se ha preparado un obturador lateral para facilitar la automatización.
* Se requiere una valla de seguridad. No se puede seleccionar para el S300Xd2.
Transportador de virutas (opcional)
Hay dos tipos de transportadores de virutas disponibles: tipo raspador y tipo bisagra más raspador.
* Los transportadores de virutas solo pueden seleccionarse para el U500Xd2-100T.
Especificaciones
Especificaciones de producto
U500Xd2
Máx. velocidad del husillo [min⁻¹]
12,000/ (Opcional) 10,000 high-torque/ (Opcional) 20,000
Desplazamientos [mm (pulgada)]
X: 500 (19.7) Y: 450 (17.7) Z: 380 (15.0) A(grados): -30 a 120 C(grados):360
Capacidad de almacenamiento de herramientas [uds]
14/ 21/ 28
Velocidad de avance rápido (área XYZ) [mm/min (pulgada/min)]
50 x 50 x 56 (1,969 x 1,969 x 2,205)
Avance de indexado [min⁻¹]
A:50 C:75
Espacio requerido en el suelo [mm (pulgada)]
1.560 x 2,081 (61.4 × 81.9)
Husillo de contacto dual BT (BIG PLUS)
Opcional
Refrigerante a través del husillo (CTS)
Opcional
| Artículo | U500Xd2 U500Xd2 RD *8 U500Xd2-5AX U500Xd2-5AX RD *8 |
U500Xd2-100T U500Xd2-100T RD *8 U500Xd2-5AX/100T U500Xd2-5AX/100T RD *8 |
||
|---|---|---|---|---|
| Unidad CNC | [U500Xd2] CNC-D00, [U500Xd2-5AX] CNC-D00v(DB) | |||
| Desplazamientos | eje X [mm (pulgada)] | 500 (19.7) | ||
| eje Y [mm (pulgada)] | 450 (17.7) | |||
| eje Z [mm (pulgada)] | 380 (15.0) | |||
| eje A [grados] | -30 a 120 | |||
| eje C [grados] | 360 | |||
| Distancia entre la superficie de la mesa y el extremo de la nariz del husillo [mm (pulgada)] | 115 - 495 (4.5 - 19.5) | |||
| Mesa | tamaño del área de trabajo [mm (pulgada)] | ø260 (ø10.2) | ||
| Máx. capacidad de carga (uniforme) [kg (lbs)] |
100 (220) | |||
| Máx. inercia de carga de la mesa [kgm2(lb inch2)] |
1.8 (6,151) [2.6 (8,885) *9] | |||
| Husillo | Velocidad del husillo [min-1] |
especificación de 12,000min-1 : 1 - 12,000, Especificación de alto par 10,000min-1 (Opcional) : 1 - 10,000, especificación de 20,000min-1 (Opcional) : 1 - 20,000 |
||
| Velocidad durante el roscado [min-1] | MÁX. 6,000 | |||
| Orificio roscado | 7/24 roscado No.30 | |||
| Sistema de contacto dual BT (BIG PLUS) | Opcional | |||
| Refrigerante a través del husillo (CTS) | Opcional | |||
| Velocidad de avance | Velocidad de avance rápido (área XYZ) [m/min (pulgada/min)] |
50 x 50 x 56 (1,969 x 1,969 x 2,205) | ||
| Avance de corte [mm/min (pulgada/min)] |
Eje X,Y,Z: 1 - 30,000 (0.04 - 1,181) *7 | |||
| Avance de indexado (A, C) [min-1] | Eje A: 50, Eje C: 75 (60 *9) | |||
| Unidad ATC | Tipo de vástago de herramienta | MAS-BT30 | ||
| Tipo de perno de tracción*4 | MAS-P30T-2 | |||
| Capacidad de almacén de herramientas [uds] | 14 / 21 / 28 | 100 *12 | ||
| Máx. longitud herramienta [mm (pulgada)] | 250 (9.8) | |||
| Máx. diámetro herramienta [mm (pulgada)] | 110 (4.3) | Almacén tipo torreta: 110 (4.3), abastecedor de herramientas: 60 (2.3) / 110 (4.3) (sin herramienta adyacente) |
||
| Máx. peso herramienta [kg (lbs)]*1 | 3.0 (6.6) [4.0 (8.8) *10] /herramientas, (PESO TOTAL HERRAMIENTA: 25 (55.1) para 14 herramientas, 35 (77.2) para 21or 28 herramientas) |
Almacén tipo torreta: 3.0 (6.6) [4.0 (8.8) *10] /herramientas,
(PESO TOTAL HERRAMIENTA: 35 (77.2)) abastecedor de herramientas: 4.0 (8.8) /herramientas, (PESO TOTAL HERRAMIENTA: 50 (110.2)) |
||
| Método de selección de herramienta | Método del atajo aleatorio | |||
| Tiempo de cambio de herramienta *5 | herramienta a herramienta [s] | 0.6 / 0.7 (14 o 21 herramientas / 28 herramientas) | 0.7 *13 | |
| viruta a viruta [s] | 1.3 / 1.4 (14 o 21 herramientas / 28 herramientas) | 1.4 *13 | ||
| Motor eléctrico | Motor principal husillo (10 min/continuo)[kW] *2 |
especificación de 12,000min-1 : 10.1/7.0, Especificación de alto par 10,000min-1 (Opcional) : 12.8/9.2, especificación de 20,000min-1 (Opcional) : 7.4/5.1 |
||
| Motor de avance del eje [kW] | eje XY: 1.0, eje Z: 2.0, eje A: 0.9, eje C: 0.55 | |||
| Fuente de alimentación | Suministro de alimentación | 200 a 230 V AC ± 10 %, trifásico, 50/60 Hz ± 2 % | ||
| Capacidad de potencia (continua) [kVA] | especificación de 12,000min-1 : 9.5, Especificación de alto par 10,000min-1 (Opcional) : 10.4, especificación de 20,000min-1 (Opcional) : 9.5 |
|||
| Suministro de aire | presión de aire regular [MPa] | 0.4 - 0.6(valor recomendado : 0.5MPa *6) | ||
| caudal requerido [l/min] | 52 | |||
| Dimensiones de la máquina | Altura [mm (pulgadas)] | 2,818 (110.9) | ||
| Espacio requerido en el suelo *11 [con puerta de unidad de control abierta] [mm (pulgadas)] |
1,560 x 2,081 [2,919] (61.4 x 81.9 [114.9]) | 2,050 x 2,081 [2,919] (80.7 x 81.9 [114.9]) | ||
| Peso[con BV7-870Ad] [kg (lbs)] |
2,650 (5,843) | 2,800 (6,173) | ||
| Precisión*3 | Precisión de posicionamiento de eje bidireccional (ISO230-2:1988) [mm (pulgadas)] |
Eje X,Y,Z: 0.006-0.020 (0.00024-0.00079) | ||
| (ISO230-2:2014) | Eje A, C: 28 s o menos | |||
| Repetibilidad de posicionamiento de eje bidireccional (ISO230-2:2014) [mm (pulgadas)] |
Eje X,Y,Z: Menos de 0.004 (0.00016) /Eje A, C: 16 s o menos | |||
| Accesorios estándar | Manual de instrucciones (1 juego de DVD), pernos de nivelación (4 uds), placa de nivelación (4 uds) |
|||
- *1 El peso real de la herramienta difiere dependiendo de la configuración y del centro de gravedad. Las figuras aquí mostradas son únicamente para referencia.
- *2 La salida del motor del husillo difiere dependiendo de la velocidad del husillo.
- *3 Medido en cumplimiento de las normas ISO y los estándares de Brother. Póngase en contacto con su distribuidor local para saber más detalles.
- *4 Las especificaciones de Brother se aplican a los pernos de tracción para CTS.
- *5 Medido en cumplimiento de las normas JIS B6336-9 y MAS011-1987.
- *6 La presión regular del aire varía dependiendo de las especificaciones de la máquina, los detalles del programa de mecanizado y el uso de equipos periféricos. Ajuste una presión superior al valor recomendado.
- *7 Cuando se utiliza el modo de alta precisión B.
- *8 La máquina debe estar equipada con un dispositivo de detección de cambio de posición dependiendo del destino del envío. Las máquinas equipadas con un dispositivo de detección de cambio de posición vienen con las letras "RD" al final del nombre del modelo.
- *9 Cuando se utiliza el modo de alta inercia. Es necesario modificar el ajuste de parámetros.
- *10 El valor no incluye el depósito del refrigerante.
- *11 El valor no incluye el depósito del refrigerante.
- *12 Valor para almacén tipo torreta más abastecedor de herramientas
- *13 Valor para almacén tipo torreta
- *14 La especificación de 16.000 min-1 se descontinúa a partir de marzo de 2026.
| Artículo | U500Xd2 | U500Xd2-5AX | |
|---|---|---|---|
| Modelo CNC | CNC-D00 | CNC-D00v (DB) | |
| Ejes de control | 5 ejes (X, Y, Z, A, C) | ||
| Ejes controlados simultáneamente | Posicionamiento | 5 ejes (X, Y, Z, A, C) | |
| Interpolación |
Linear : 4 ejes (X, Y, Z, 1 ejes adicionales) Circular : 2 ejes Helical/Conical : 3 ejes (X, Y, Z) |
Lineal : 5 ejes (X, Y, Z, 2 ejes adicionales) Circular : 2 ejes Helicoidal/cónico : 4 ejes (3 ejes lineales + 1 eje adicional, 2 ejes lineales + 2 ejes adicionales) |
|
| Incremento mínimo de entrada | 0.001mm, 0.0001 pulgada, 0.001 grados. 0.0001mm, 0.00001 pulgada, 0.0001 grados. (opcional) |
0.0001 mm, 0.00001 pulgada, 0.0001 grados. | |
| Máx. dimensión programable | ±999999.999mm, ±99999.9999 pulgadas ±999999.9999mm, ±99999.99999 pulgadas (opcional) |
±999999.9999 mm, ±99999.99999 inch | |
| Mostrar | Pantalla táctil LCD en color de 15 pulgadas | ||
| Capacidad de memoria | 500 Mbytes, 3 Gbytes (opcional) (Capacidad total del programa y el banco de datos) |
3 Gbytes (Capacidad total del programa y el banco de datos) |
|
| Comunicación externa | Interfaz de memoria USB, Ethernet, RS232C (opcional) | ||
| N.º de programas registrables | 4,000 (Capacidad total del programa y el banco de datos) | ||
| Formato de programa | Lenguaje NC, lenguaje de programación conversacional (modificado por parámetro) Conversión disponible del programa de lenguaje conversacional al programa de lenguaje NC * El único idioma NC disponible en el U500Xd2-100T. Lenguaje de programación conversacional no disponible |
Lenguaje NC * Lenguaje de programación conversacional no disponible |
|
- * Los "Ejes de control" y los "Ejes controlados simultáneamente" indican el número máximo de ejes, que cambiará dependiendo del destino del envío o de las especificaciones de la máquina.
- * Ethernet es una marca registrada de Xerox Corporation en los Estados Unidos.
| Operación | Funcionamiento de prueba (Dry run) Bloqueo de máquina Reinicio del programa Corrección de avance rápido Corrección de avance de corte NC functions Captura de pantalla Nivel de operación Tecla de señal de entrada externa Teclas de acceso directo < opcional > | |
|---|---|---|
| Programación | Absoluto/ incremental Pulgadas / métrico Ajuste de sistema de coordenadasbr> Esquina C/esquina R Rotación de coordenadas Roscado sincronizado Subprograma Pantalla gráfica |
|
| Medición | Medición de longitud de herramienta *1 Medición de longitud de herramienta |
|
| Alta velocidad y alta precisión | Ajuste de parámetros de mecanizado Modo de alta precisión AIII Modo de alta precisión BI (fluido de arrefecimento 160 bloques) Compensación del juego Control del punto central de herramienta *3 *4 (fluido de arrefecimento 1000 bloques) < opcional > |
|
| Alta velocidad y alta precisión | Ajuste de parámetros de mecanizado Modo de alta precisión AIII Modo de alta precisión BI (fluido de arrefecimento 160 bloques) Compensación del juego Control del punto central de herramienta *3 *4 (fluido de arrefecimento 1000 bloques) < opcional > |
|
| Mantenimiento | Función de retorno de roscado Registro de estado Registro de alarmas Registro de operación Aviso de mantenimiento Medición de resistencia de aislamiento del motor Filtro de lavado de herramientas con detección de atasco del filtro Encóder sin baterías Prueba de carga de freno |
|
| Automático/red | Remoto por ordenador OPC UA Notificación automática PLC integrado (LD/ST/FBD) < opcional > |
|
| Ahorro energético | Apagado automático Modo pausa Apagado automático del refrigerante Apagado automático de luz de trabajo Apagado retardado de limpieza de virutas Operación ahorro de energía limpieza de virutas Modo ahorro de energía |
|
| Aplicaciones de soporte | Ajustar parámetros de máquina Herramienta ATC Vida útil de herramienta Visualización de forma de onda Rendimiento de producción Ahorro energético/Consumo de energía Soporte de recuperación Inspección PLC Soporte de mecanizado sin calentamiento Panel de control del software |
|
| Accesorios | Visor de archivos Cuaderno de notas Calculadora Acceso directo al registro Apagado de pantalla |
|
| Funciones limitadas al lenguaje NC | Menú de programación Sistema de coordenadas local Sistema de coordenadas de pieza ampliado Posicionamiento unidireccional Avance por tiempo inverso Entrada de datos programable Compensación de longitud de herramienta Compensación de herramienta de corte Escalado Imagen espejo Llamada externa a subprograma Macro Operación de cinta/operación de carga en FTP Función de omisión múltiple < opcional > |
|
| Funciones limitadas al lenguaje de programación conversacional *5 | Programa de operación Programa de secuencias Selección automática de herramienta Ajuste automático de condición de corte Ajuste automático de compensación de longitud de herramienta Ajuste automático de compensación de herramienta de corte Cálculo automático de entrada de número desconocido Control de solicitudes de mecanizado |
|
- *1 El instrumento de medida debe ser preparado por el usuario.
- *2 Cuando se utilizan los comandos con resolución submicrónica, se deshabilita el cambio al lenguaje de programación conversacional.
- *3 Disponible únicamente en el U500Xd2-5AX.
- *4 Estándar en modelos con control simultáneo en 5 ejes (-5AX).
- *5 El lenguaje de programación conversacional no está disponible en el U500Xd2-5AX a U500Xd2-100T.

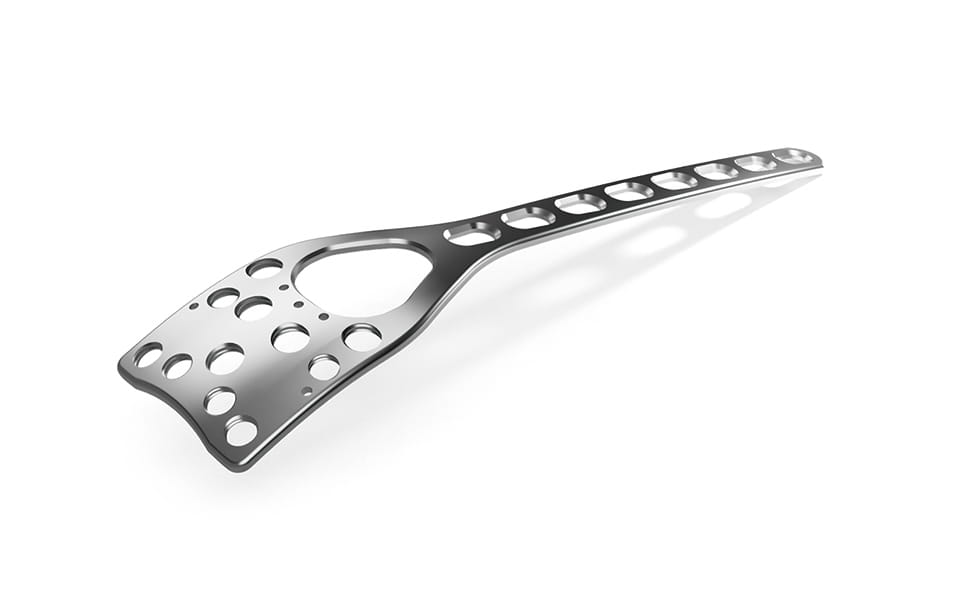

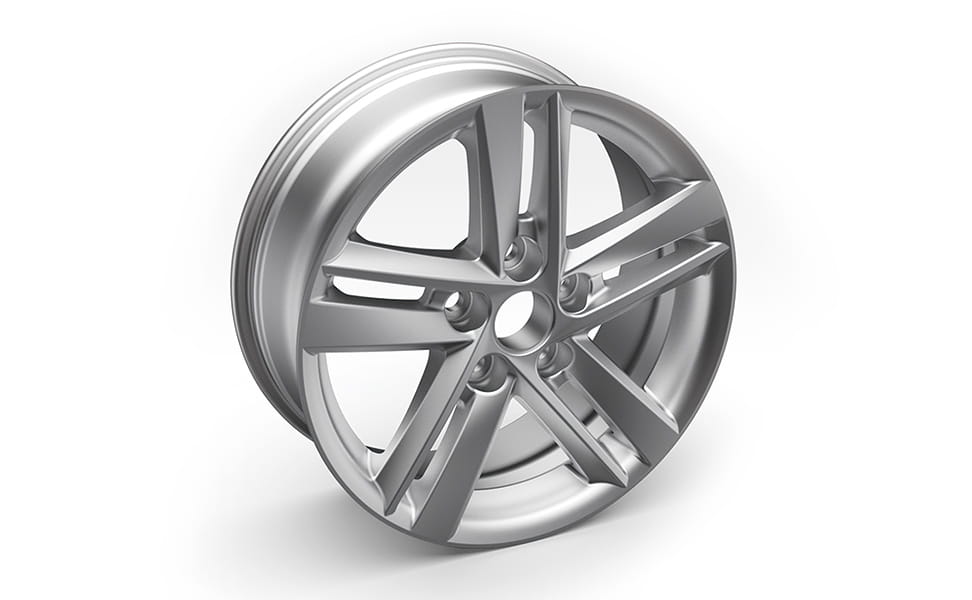

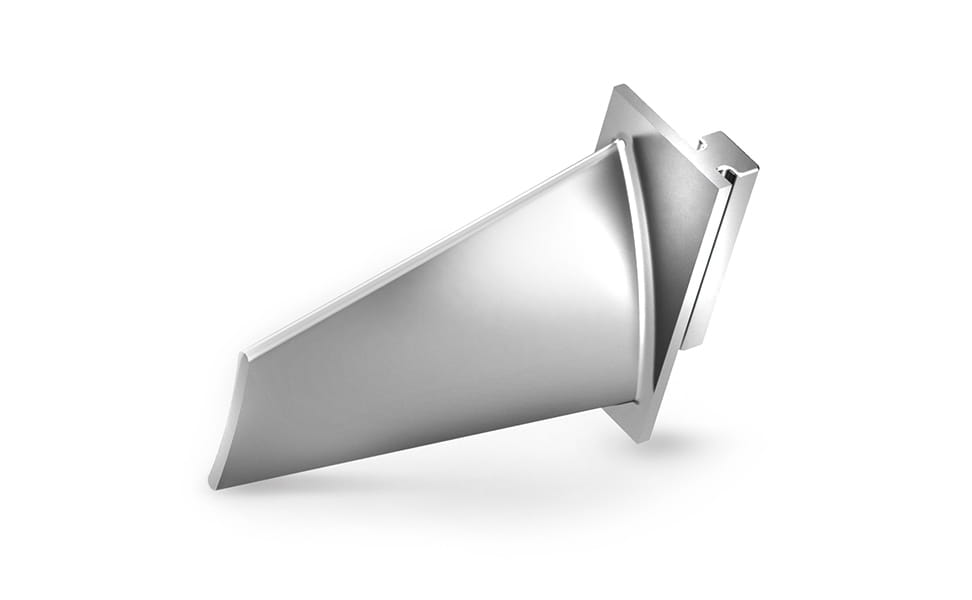

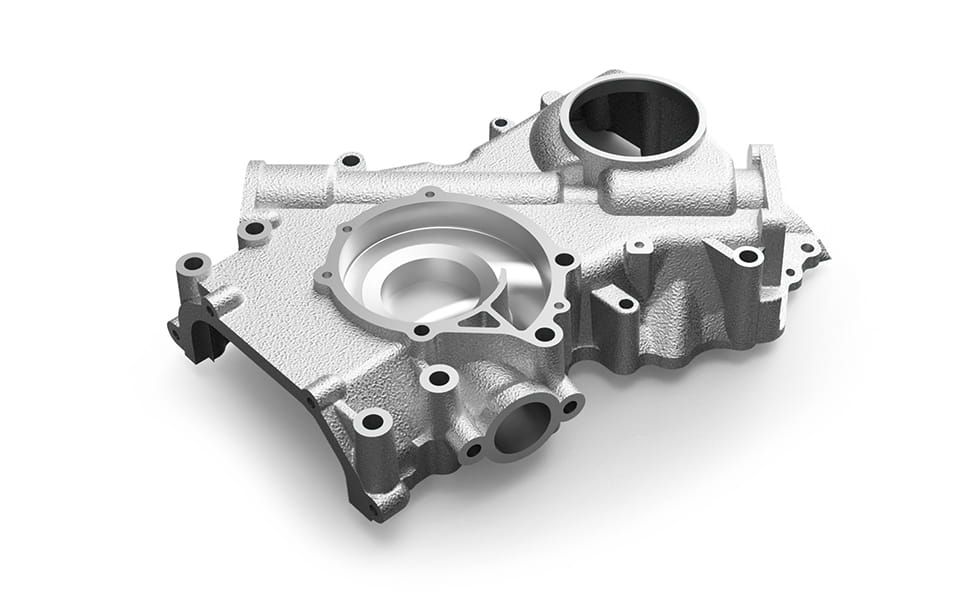

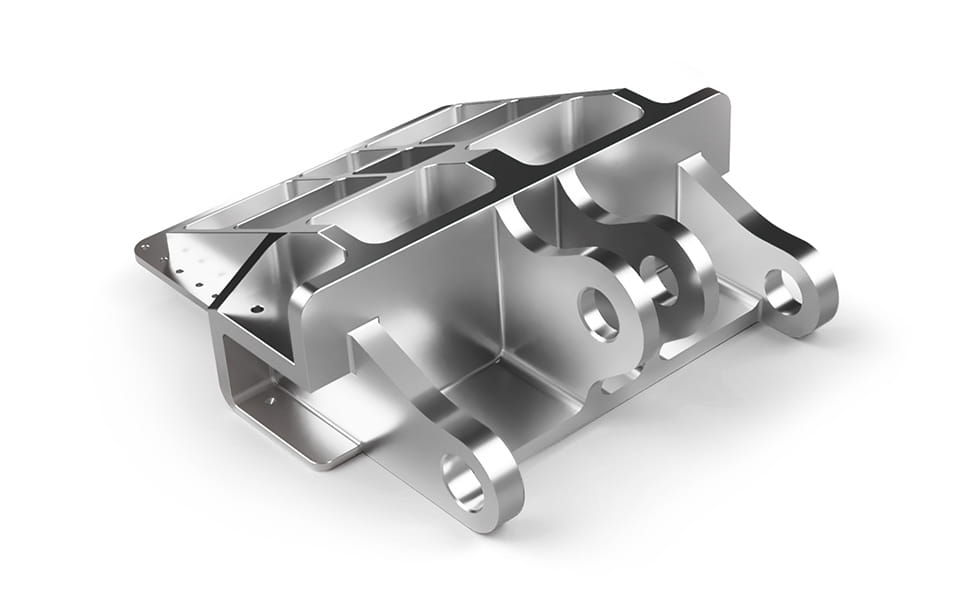

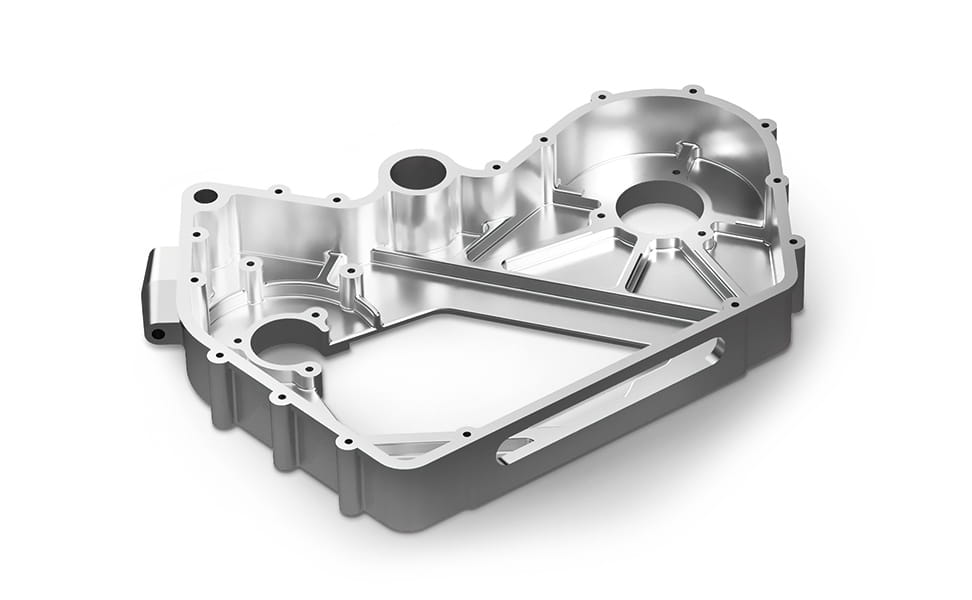

Ejemplo
Servicio de asistencia
