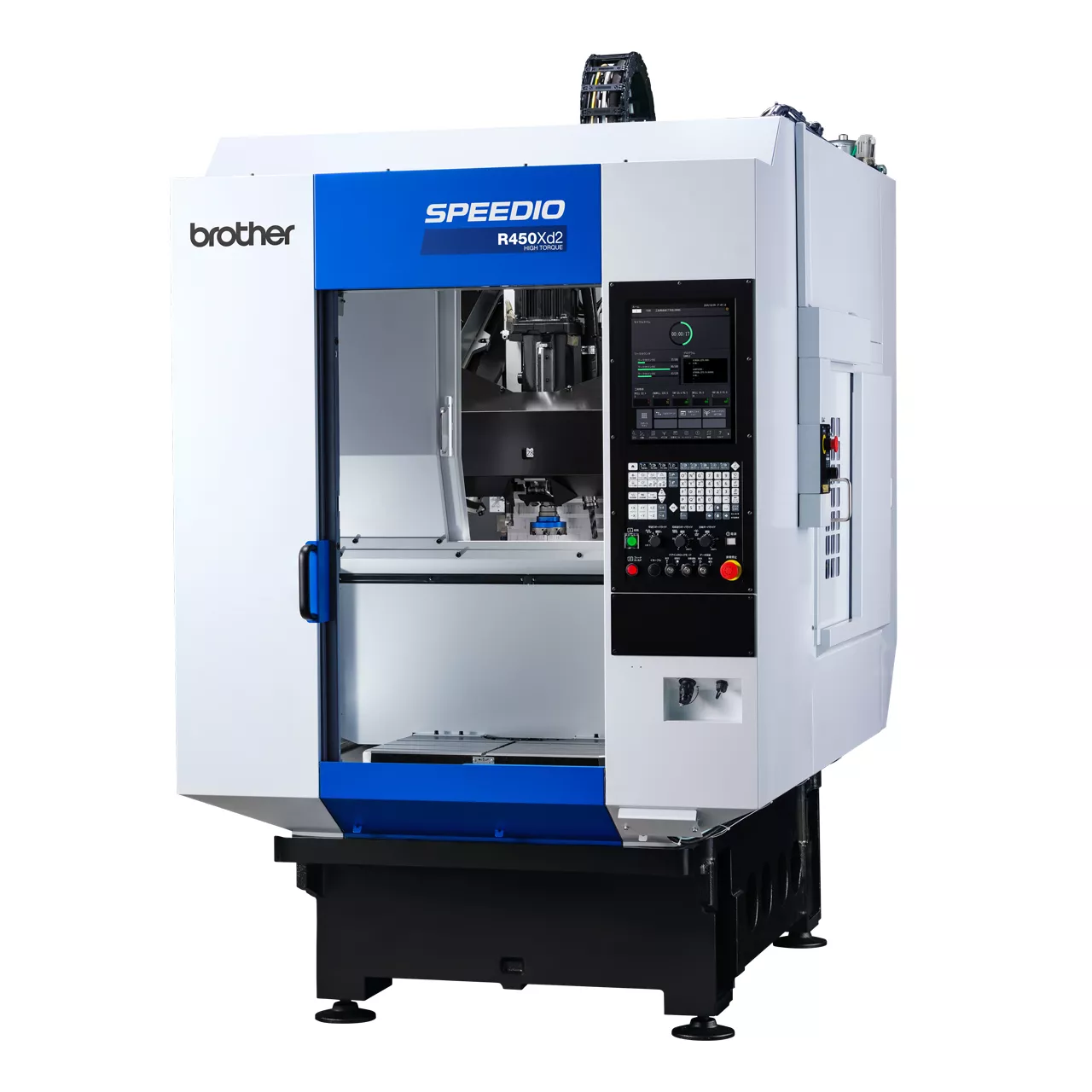

SPEEDIO R450Xd2
cambiador de palets Centro compacto de mecanizado
- Desplazamientos [mm (pulgada)]: X: 450 (17,7) Y: 320 (12,6) Z: 305(12,0)
- Velocidad máx. del husillo (min-1): 12.000 / (Opcional) 20.000 / (Opcional) 10.000 de alto torque
- Capacidad del magacín de herramientas (pzas.): 14/ 22/ 28
Seleccionar variante: R450Xd2
[ Centro de maquinado compacto vertical BT30 ]
Modelo con cambiador de doble palet de alta velocidad
para una producción ininterrumpida
Permite el cambio de pieza/preparación durante el maquinado
Información
Resumen
La mesa QT es el cambiador de palets de alta velocidad de 2 estaciones original de Brother.
Con una amplia área del dispositivo y un alto grado de confiabilidad, la mesa QT permite el maquinado continuo para lograr una alta productividad.
La mesa QT (Quick Turn) es un cambiador de palets de alta velocidad de 2 estaciones tipo de mesa rotatoria.
El control optimizado de aceleración/desaceleración logra un cambio de pallet mucho más rápido.
Para garantizar una alta confiabilidad, los efectos de las virutas, etc., se minimizan mediante una mesa rotatoria que evita el movimiento de elevación y tiene una estructura sellada, y la precisión de posicionamiento se mantiene mediante el mecanismo de tope.
Tiempo de cambio de pallet
R450Xd2: 2,7 s
R650Xd2: 3,1 s
Las piezas en un pallet se pueden cambiar mientras se maquinan las piezas en el otro pallet. Se elimina el tiempo perdido en el cambio de pieza, lo que permite un maquinado continuo.
Incluso si el dispositivo sobresale de la mesa, se puede montar siempre que esté dentro del diámetro de giro del pallet. El área del dispositivo se puede ampliar aún más seleccionando una opción de mesa baja que aumenta la altura del dispositivo o una opción de ampliación del diámetro de giro que aumenta el espacio del dispositivo.
Altura máx. del dispositivo
R450Xd2: 380 mm
R650Xd2: 450 mm
| R450Xd2 | R650Xd2 | |
|---|---|---|
| Dimensiones del área de trabajo (mm) | 600 x 300 | 800 x 400 |
| Diámetro de giro máx. (mm) *1 | 1100 (1020) | 1300 (1250) |
| Altura máx. del dispositivo (mm) *2 | 380 (300) | 450 (350) |
| Capacidad máx. de carga (kg/cara) *3 | 200 (120) | 300 (200) |
*1: Cuando se selecciona una opción de ampliación del diámetro de giro
*2: Cuando se selecciona una opción de mesa baja
*3: Es necesario ajustar el parámetro.
*: Los valores entre paréntesis ( ) indican los valores para las especificaciones estándar.
La amplia gama de especificaciones de magacín para 14, 22, 28 o 40 herramientas soporta una variedad de necesidades de maquinado.
Se logra una alta productividad abrumadora al utilizar las ventajas del desarrollo integrado de máquina/controlador, incluyendo una operación simultánea y una operación de cambio de herramienta optimizadas y más rápidas.
Un magacín de 28 herramientas tipo torreta compacto mantiene el desempeño de cambio de herramienta de alta velocidad.
Esto amplía la gama de piezas de maquinado objetivo y promueve la integración de procesos.
Equipado con un control de operación simultánea que realiza simultáneamente el cambio de herramienta, el giro de la mesa QT y el posicionamiento de los ejes X/Y y ejes adicionales. Esto evita cualquier pérdida de tiempo de cambio de pallet.
Se ha logrado un tiempo de cambio de herramienta más corto mediante un arranque y paro del husillo, un movimiento ascendente/descendente del eje Z y una operación del magacín más rápidos y optimizados.
14 herramientas (*1) Tool-Tool: 0,6 s / Viruta-Viruta: 1,3 s
22/28 herramientas (*1) Tool-Tool: 0,7 s / Viruta-Viruta: 1,5 s
40 herramientas (*2) Tool-Tool: 0,9 s / Viruta-Viruta: 2,5 s
*1: Valores para R450Xd2 *2: Valores para R650Xd2
El uso de un motor del husillo de alta aceleración/desaceleración y baja inercia permite que el husillo arranque o se detenga en un tiempo extremadamente corto.
Tiempo de arranque y paro del husillo 0,15 s o menos *3
*3: Especificaciones de alto torque
Equipado con una función de procesamiento de medición original que reduce el número de mediciones reales mediante un palpador de acuerdo con el tamaño del desplazamiento.
Esto elimina la necesidad de la operación de precalentamiento, minimizando los efectos en la productividad para lograr un maquinado de alta precisión.
Además de los magacines de 14/22/28 herramientas, está disponible un magacín de 40 herramientas. Esto promueve la integración de procesos, aprovechando un cambiador de palets de 2 estaciones, y fomenta la mejora de la productividad.
La alta rigidez basada en un diseño especial y el uso de un motor del husillo de alto torque logran un maquinado estable al tiempo que demuestran una alta capacidad de maquinado.
Se ha desarrollado un nuevo motor del husillo de 20.000 min-1. Compatible con el refrigerante a través del husillo (CTS), este motor mejora aún más la productividad del barrenado de diámetro pequeño. Hay una variedad de especificaciones de husillo disponibles, incluida la especificación estándar de 12.000 min-1 y la especificación de alto torque.
Especificación de alto torque. (opcional)
Torque máx.: 92 N·m
Potencia máx.: 26,2 kW
Especificación de 20.000 min-1 (opcional)
Torque máx.: 27 N·m
Potencia máx.: 15,4 kW
Especificación de 12.000 min-1 (estándar)
Torque máx.: 40 N·m
Potencia máx.: 18,9 kW
Para las especificaciones de alto torque de 10.000 min-1 (opcional), el diámetro del balero del husillo se ha ampliado para mejorar la rigidez.
Se han utilizado datos de análisis técnico acumulados para lograr una estructura rígida de la máquina con una vibración mínima.
Esto permite que la máquina demuestre sus capacidades en una amplia gama de aplicaciones de maquinado, incluyendo el maquinado pesado de acero.
Fuerza de sujeción del husillo
Mejorada en un 15%
Diámetro del balero del husillo (especificación de alto torque)
10% más grande
La opción CTS se puede seleccionar entre 3 MPa o 7 MPa. Con esta opción, la máquina puede operar a su máximo potencial en el barrenado de alta velocidad o barrenado con picoteo.
La accesibilidad y operabilidad mejoradas desde el frente y los lados permiten a los operadores realizar fácilmente tareas de preparación, como el cambio de piezas o herramientas.
Diversas funciones de soporte mejoran la eficiencia del trabajo y la productividad general.
Se utiliza una mesa de fácil acceso para que los operadores puedan realizar fácilmente la preparación, incluyendo el cambio de pieza.
Se asegura un ancho de apertura de puerta amplio para facilitar el cambio de pieza.
Ancho de apertura
R650Xd2: 845 mm
R450Xd2: 655 mm
Los modelos R450Xd2 (22/28 herramientas) y R650Xd2 están equipados de serie con una puerta lateral.
Equipado con una función que mueve la columna a una posición donde las herramientas se pueden cambiar fácilmente.
La mesa giratoria exterior se puede operar con este interruptor.
Es posible una operación intuitiva con las aplicaciones y la pantalla de panel táctil vertical. Las funciones relevantes se agrupan según su propósito, como la preparación y el maquinado, lo que conduce a una operación eficiente. Los estados de producción y operación se visualizan, lo que permite una comprensión más rápida. Es posible una operación optimizada en los procesos de preparación, ajuste de maquinado, producción y recuperación, lo que conduce a una mejor eficiencia de trabajo y grado de utilización.
Soporte de preparación
Equipada con funciones para realizar fácilmente la preparación, como una aplicación de herramienta ATC que permite realizar todas las configuraciones de la herramienta del magacín en una sola pantalla, programación por menú que le permite crear programas NC siguiendo las instrucciones en la pantalla y una función de ayuda en pantalla.
Soporte de ajuste de maquinado
Equipada con funciones para realizar fácilmente el ajuste de maquinado óptimo para mejorar la productividad, como una aplicación de ajuste de parámetros de maquinado que le permite ajustar fácilmente los parámetros de acuerdo con los detalles de maquinado y una función de guardado y pantalla de forma de onda de carga de maquinado.
Soporte de producción
Equipada con funciones para mejorar el grado de utilización, como el monitoreo de herramientas en tiempo real para eliminar defectos, la visualización del desempeño de producción, el consumo de energía, etc., como un gráfico, y funciones de PLC/red para cumplir con los requisitos de equipo periférico y automatización.
Soporte de recuperación
Equipada con funciones para prevenir fallas o garantizar una recuperación rápida, como el aviso de tiempo de mantenimiento, la visualización de detalles cuando ocurre una alarma y la guía para el trabajo de recuperación e inspección.
Especificaciones
Especificaciones de producto
R450Xd2
Máx. velocidad del husillo [min⁻¹]
12.000 / (Opcional) 20.000 / (Opcional) 10.000 de alto torque
Desplazamientos [mm (pulgada)]
X: 450 (17,7) Y: 320 (12,6) Z: 305 (12,0)
Capacidad de almacenamiento de herramientas [uds]
14/ 21/ 28
Velocidad de avance rápido (área XYZ) [mm/min (pulgada/min)]
50 x 50 x 50 (1.969 x 1.969 x 1.969)
Espacio requerido en el suelo [mm (pulgada)]
1.400 x 2.609 [3.448] (55,1 x 102,7 [135,7] )
Husillo de contacto dual BT (BIG PLUS)
Opcional
Refrigerante a través del husillo (CTS)
Opcional
Mesa de baja altura
Opcional
| Elemento | R450Xd / R450Xd2 RD *12 | R650Xd2 / R650Xd2 RD *12 Magacín de 14/22/28 herramientas |
R650Xd2 / R650Xd2 RD *12 Magacín de 40 herramientas |
||
|---|---|---|---|---|---|
| Unidad CNC | CNC-D00 | ||||
| Desplazamientos | Eje X [mm (pulgada)] | 450 (17,7) | 650 (25,6) | ||
| Eje Y [mm (pulgada)] | 320 (12,6) *7 | 400 (15,7) | |||
| Eje Z [mm (pulgada)] | 305 (12,0) | 305 (12,0) | 435 (17,1) | ||
| Distancia entre la mesa y la nariz del husillo [mm (pulgada)] | 200-505 (7,9-19,9) [280-585 (11,0-23,0) *8 |
250-555 (9,8-21,8) [350-655 (13,8-25,8) *8] |
250-685 (9,8-27,0) [350-785 (13,8-30,9) *8] |
||
| Mesa | Dimensiones del área de trabajo [mm (pulgada)] | Una cara 600 x 300 (23,6 x 11,8) |
Una cara 800 x 400 (31,5 x 15,7) | ||
| Capacidad máx. de carga (carga uniforme) [kg (lbs)] |
Una cara 120 (265) [200 (441) *6] |
Una cara 200 (441) [300 (661) *6] |
|||
| Tiempo de posicionamiento [seg.] | 2,7 *11 | 3,1 *11 | |||
| Husillo | Velocidad del husillo [min-1] | Especificaciones de 12.000 min-1: 1 - 12.000 Especificaciones de alto torque de 10.000 min-1 (Opcional): 1 - 10.000 Especificaciones de 20.000 min-1 (Opcional): 1 - 20.000 |
|||
| Velocidad durante el roscado [min-1] | MÁX. 6.000 | ||||
| Barreno cónico | Cónico 7/24 No.30 | ||||
| Sistema de contacto dual BT (BIG-PLUS) |
Opcional | ||||
| Refrigerante a través del husillo (CTS) | Opcional | ||||
| Velocidad de avance | Velocidad de avance rápido (área XYZ) [m/min (pulgada/min)] |
50 x 50 x 50 (1.969 x 1.969 x 1.969) | |||
| Velocidad de avance de corte [mm/min (pulgada/min)] |
Ejes X, Y, Z: 1 - 30.000 (0,04 - 1.181) *9 | ||||
| Unidad ATC | Tipo de cono de la herramienta | MAS-BT30 | |||
| Tipo de perno de retención *4 | MAS-P30T-2 | ||||
| Capacidad del magacín de herramientas [pzas.] | 14/22/28 | 14/22/28 | 40 | ||
| Longitud máx. de herramienta [mm (pulgada)] | 200 (7,9) | 200 (7,9) | 250 (9,8) | ||
| Diámetro máx. de herramienta [mm (pulgada)] | 80 (3,1) | 80 (3,1) | 55 (2,1) / 125 (4,9) Sin herramienta adyacente |
||
| Peso máx. de herramienta [kg (lbs)] *1 | 3,0 (6,6) (peso total de herramienta: 25 (55,1) para 14 herramientas, 40 (88,2) para 22/28 herramientas) |
3,0 (6,6) (peso total de herramienta: 25 (55,1) para 14 herramientas, 40 (88,2) para 22/28 herramientas) |
4,0 (8,8) (peso total de herramienta: 80 (176,3)) |
||
| Método de selección de herramienta | Método de atajo aleatorio | Método de atajo aleatorio | Método de doble brazo (ruta más corta aleatoria) |
||
| Tiempo de cambio de herramienta *5 | Tool to Tool [seg.] | 0,6 / 0,7 (14 herramientas / 22 o 28 herramientas) |
0,6 / 0,8 (14 herramientas / 22 o 28 herramientas) |
0,9 | |
| Tiempo de corte a corte [seg.] | 1,3 / 1,5 (14 herramientas / 22 o 28 herramientas) |
1,4 / 1,5 (14 herramientas / 22 o 28 herramientas) |
2,5 | ||
| Motor eléctrico | Motor del husillo principal (10 min/continuo) [kW] *2 |
Especificaciones de 12.000 min-1: 10,1/7,0 Especificaciones de alto torque de 10.000 min-1 (Opcional): 12,8/9,2 Especificaciones de 20.000 min-1 (Opcional): 7,4/5,1 |
|||
| Motor de avance de eje [kW] | Ejes X, Y: 1,0, Eje Z: 1,8 | ||||
| Fuente de poder | Suministro de energía | 200 a 230 V CA ±10%, trifásico, 50/60 Hz ±2% | |||
| Capacidad de potencia (continua) [kVA] | 10,4 | ||||
| Suministro de aire | Presión de aire nominal [MPa] | 0,4 - 0,6 (valor recomendado: 0,5MPa *10) | |||
| Flujo requerido [L/min] | 40 | 40 | 65 | ||
| Dimensiones de la máquina | Altura [mm (pulgada)] | 2.584 (101,7) | 2.704 (106,5) | ||
| Espacio requerido en piso *13 [con la puerta de la unidad de control abierta] [mm (pulgada)] |
1.400 x 2.609 [3.448] (55,1 x 102,7 [135,7]) |
1.830 x 3.029 [3.868] (72,0 x 119,3 [152,3]) |
2.145 x 3.029 [3.868] (84,4 x 119,3 [152,3]) |
||
| Peso (incluyendo unidad de control, cubierta de la máquina) [kg (lbs)] | 2.750 (6.063) | 3.550 (7.826) | 4.150 (9.149) | ||
| Precisión*3 | Precisión de posicionamiento bidireccional de ejes (ISO230-2:1988) [mm (pulgada)] | 0,006 - 0,020 (0,00024 - 0,00079) | |||
| Repetibilidad de posicionamiento bidireccional de ejes (ISO230-2:2014) [mm (pulgada)] | Menos de 0,004 (0,00016) | ||||
| Puerta frontal | 2 puertas | ||||
| Accesorios estándar | Manual de instrucciones (1 juego en DVD), tornillos niveladores (4 pzas.) [R650Xd2: 5 pzas.], placa de nivelación (4 pzas.) [R650Xd2: 5 pzas.] |
||||
- *1 La longitud máxima de herramienta, el diámetro máximo y el peso máximo están limitados dependiendo de la velocidad del husillo en uso, la configuración, el centro de gravedad, etc. Las cifras mostradas aquí son solo de referencia. Comuníquese con su distribuidor local para obtener más detalles.
- *2 La potencia del motor del husillo difiere dependiendo de la velocidad del husillo.
- *3 Medido en cumplimiento con los estándares ISO y los estándares de Brother. Comuníquese con su distribuidor local para obtener más detalles.
- *4 Las especificaciones de Brother se aplican a los pernos de retención para CTS.
- *5 Medido en cumplimiento con JIS B63369 y MAS0111987.
- *6 Se puede aumentar hasta R450Xd2: 200 kg, R650Xd2: 300 kg (una cara) cambiando el parámetro. Consúltenos por separado.
- *7 Al usar la unión giratoria hidráulica, el desplazamiento del eje Y se convierte en 290 mm.
- *8 Valores cuando se selecciona la mesa baja.
- *9 Al usar el modo de alta precisión B.
- *10 La presión de aire nominal varía dependiendo de las especificaciones de la máquina, los detalles del programa de maquinado o el uso de equipo periférico. Ajuste la presión a un valor superior al recomendado.
- *11 Cuando la carga de la mesa en una cara es R450Xd2: 120 kg, R650Xd2: 200 kg.
- *12 La máquina debe estar equipada con un dispositivo de detección de reubicación dependiendo del destino. Las máquinas equipadas con un dispositivo de detección de reubicación incluyen "RD" al final del nombre del modelo.
- *13 El valor no incluye el tanque de refrigerante ni el transportador de virutas.
- *14 Cuando se selecciona la opción de ampliación del diámetro de giró.
| Elemento | R450Xd2 | R650Xd2 |
|---|---|---|
| Tipo | Sistema de mesa rotatoria de 0 grados/180 grados | Sistema de mesa rotatoria de 0 grados/180 grados |
| Dimensiones de la mesa [mm (pulgada)] | Una cara 600 x 420 (23,6 x 16,5) | Una cara 800 x 535 (31,5 x 21,1) |
| Diámetro de giro máx. [mm (pulgada)] | ø1.020 (40,2) [ø1.100 (43,3)] *14 | ø1.250 (49,2) [ø1.300 (51,2)] *14 |
| Altura máx. del dispositivo [mm (pulgada)] | 300 (11,8) [380 (15,0)] *8 | 350 (13,8) [450 (17,7)] *8 |
| Dimensiones del área de trabajo de la mesa [mm (pulgada)] | Una cara 600 x 300 (23,6 x 11,8) | Una cara 800 x 400 (31,5 x 15,7) |
| Capacidad máx. de carga [kg (lbs)] | Una cara 120 (265) [200 (441)] *6 | Una cara 200 (441) [300 (661)] *6 |
| Inercia nominal de carga de la mesa para el eje de giro [kg·m2] | Una cara 14,2 [23,5] *6 | Una cara 35,8 [53,7] *6 |
| Sistema de giro de la mesa | Servomotor de CA (1 kW) Engrane de sinfín (relación de reducción de velocidad total: 1/50) |
Servomotor de CA (0,82 kW) Engrane de sinfín (relación de reducción de velocidad total: 1/60) |
| Tiempo de posicionamiento de la mesa | 2,7 *11 | 3,1 *11 |
| Repetibilidad de cambio de mesa [mm (pulgada)] |
0,005 (0,0002) (en las direcciones de los ejes X, Y y Z a 270 (10,6) desde el centro de rotación) |
0,005 (0,0002) (en las direcciones de los ejes X, Y y Z a 335 (13,2) desde el centro de rotación) |
- * La mesa giratoria rápida es un cambiador de palets de 2 estaciones tipo de mesa rotatoria.
| Modelo CNC | CNC-D00 | |
|---|---|---|
| Ejes de control | 7 ejes (X, Y, Z, cuatro ejes adicionales) | |
| Ejes controlados simultáneamente | Posicionamiento | 5 ejes (X, Y, Z, A, B) |
| Interpolación | Lineal: 4 ejes (X, Y, Z, un eje adicional) Circular: 2 ejes Helicoidal/Cónico: 3 ejes (X, Y, Z) |
|
| Incremento mínimo de entrada | 0,001 mm, 0,0001 pulgada, 0,001 grados 0,0001 mm, 0,00001 pulgada, 0,0001 grados (opcional) |
|
| Dimensión máx. programable | ±999999,999 mm, ±99999,9999 pulgada ±999999,9999 mm, ±99999,99999 pulgada (opcional) |
|
| Pantalla | Pantalla táctil LCD a color de 15 pulgadas | |
| Capacidad de memoria | 500 Mbytes, 3 Gbytes (opcional) (Capacidad total del programa y banco de datos) | |
| Comunicación externa | Interfaz de memoria USB, Ethernet, RS232C (opcional) | |
| Núm. de programas registrables | 4.000 (Capacidad total del programa y banco de datos) | |
| Formato de programa | Lenguaje NC, conversacional (cambiado por parámetro) Conversión de programa en lenguaje conversacional a programa en lenguaje NC disponible |
|
- * "Ejes de control" y "Ejes controlados simultáneamente" indican el número máximo de ejes, que diferirá según el destino de envío o las especificaciones de la máquina.
- * Ethernet es una marca registrada de Xerox Corporation en los Estados Unidos.
| Operación | Funcionamiento de prueba Bloqueo de máquina Reinicio de programa Override de avance rápido Override de avance de corte Edición en segundo plano Captura de pantalla Nivel de operación Tecla de señal de entrada externa Tecla de acceso directo < opcional > |
|---|---|
| Programación | Absoluto / Incremental Pulgada / Métrico Configuración del sistema de coordenadas Esquina C / Radio R Transformación rotacional Machueleado sincronizado Subprograma Pantalla gráfica |
| Medición | Medición automática de pieza *1 Medición de longitud de herramienta |
| Alta velocidad y alta precisión | Ajuste de parámetros de maquinado Modo de alta precisión AIII Modo de alta precisión BI (look-ahead 160 bloques) Compensación del juego < opcional > |
| Monitoreo | Monitoreo de carga de maquinado Monitoreo de ATC *4 Predicción de sobrecarga Pantalla de forma de onda / Salida de forma de onda a tarjeta de memoria Compensación automática de distorsión térmica (ejes X, Y y Z) Visualización de desempeño de producción Vida útil de la herramienta / Herramienta de repuesto Función de detección de virutas atascadas *4 |
| Mantenimiento | Función de retorno de machuelo Registro de estado Historial de alarmas Historial de operación Alerta de mantenimiento Medición de resistencia de aislamiento del motor Filtro de limpieza de herramientas con sensor de filtro tapado Encóder sin baterías Prueba de carga de freno |
| Automático / Red | Remoto por computadora OPC UA Notificación automática PLC integrado (LD/ST/FBD) < opcional > |
| Ahorro de energía | Apagado automático Modo de espera Apagado automático del refrigerante Apagado automático de luz de trabajo Retardo de apagado de lavado de virutas Operación de ahorro de energía de lavado de virutas Modo de ahorro de energía |
| Aplicaciones de soporte | Ajuste de parámetros de la máquina Herramienta ATC Vida útil de la herramienta Pantalla de forma de onda Desempeño de producción Ahorro de energía/Consumo de energía Soporte de recuperación Inspección PLC Soporte de maquinado sin precalentamiento Panel de control de software |
| Accesorios | Visor de archivos Cuaderno de notas Calculadora Registrar acceso directo Apagado de pantalla |
| Funciones limitadas al lenguaje NC | Programación por menú Sistema de coordenadas locales Sistema de coordenadas de pieza ampliado Posicionamiento unidireccional Avance en tiempo inverso Entrada de datos programable Compensación de longitud de herramienta Compensación de herramienta de corte Escalado Imagen espejo Llamada externa a subprograma Macro Operación en modo Tape / Operación de carga por FTP Función de salto múltiple < opcional > |
| Funciones limitadas a lenguaje conversacional | Programa de maquinado Programa de secuencias Selección automática de herramienta Ajuste automático de condición de corte Ajuste automático de compensación de longitud de herramienta Ajuste automático de compensación de cortador Cálculo automático de entrada de valor desconocido Control de orden de maquinado |
- *1 Para el instrumento de medición, seleccione un palpador opcional o proporcione uno usted mismo.
- *2 Cuando se utiliza el comando submicrónico, se deshabilita el cambio al programa en lenguaje conversacional.
- *3 Existen restricciones en la configuración de los ejes.
- *4 No está disponible para las especificaciones del magacín de 40 herramientas.
Ejemplo
Servicio de asistencia
