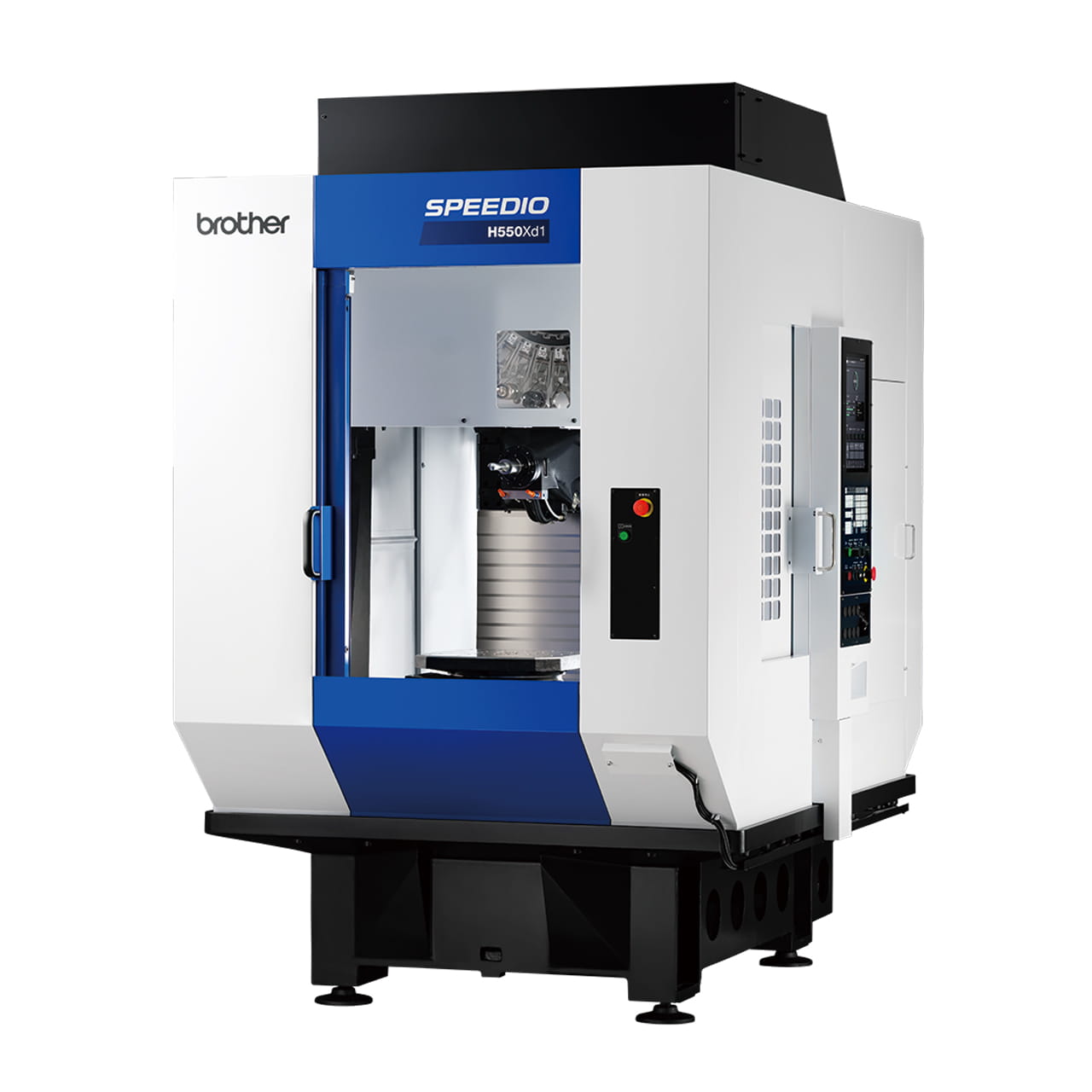

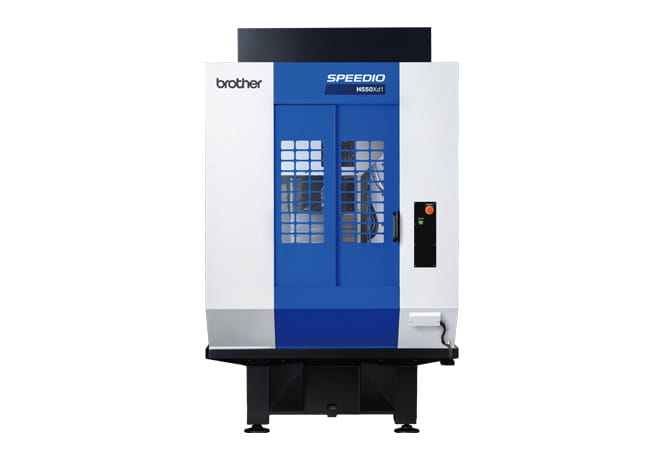

SPEEDIO H550Xd1
Centro compacto de mecanizado horizontal
- Desplazamientos [mm (pulgada)]: X: 550(21.7) Y: 400(15.7)
- Desplazamientos (grados): B: 360
- Máx. velocidad del husillo (min-1): 12,000/ (Opcional) 16,000/ (Opcional) 10,000 high-torque
- Capacidad de almacén de herramientas (uds): 30
El centro de mecanizado horizontal H550Xd1 con un husillo BT30 proporciona una alta productividad y un excelente rendimiento medioambiental.
Información
Resumen
Centro de mecanizado horizontal de alta productividad que utiliza un husillo BT30 y está equipado con un amplio espacio para el utillaje,
almacén de 30 herramientas y mesa de eje B de alta velocidad
Esto permite el mecanizado de piezas de mayor tamaño/longitud, que no era posible en máquinas BT30 convencionales.

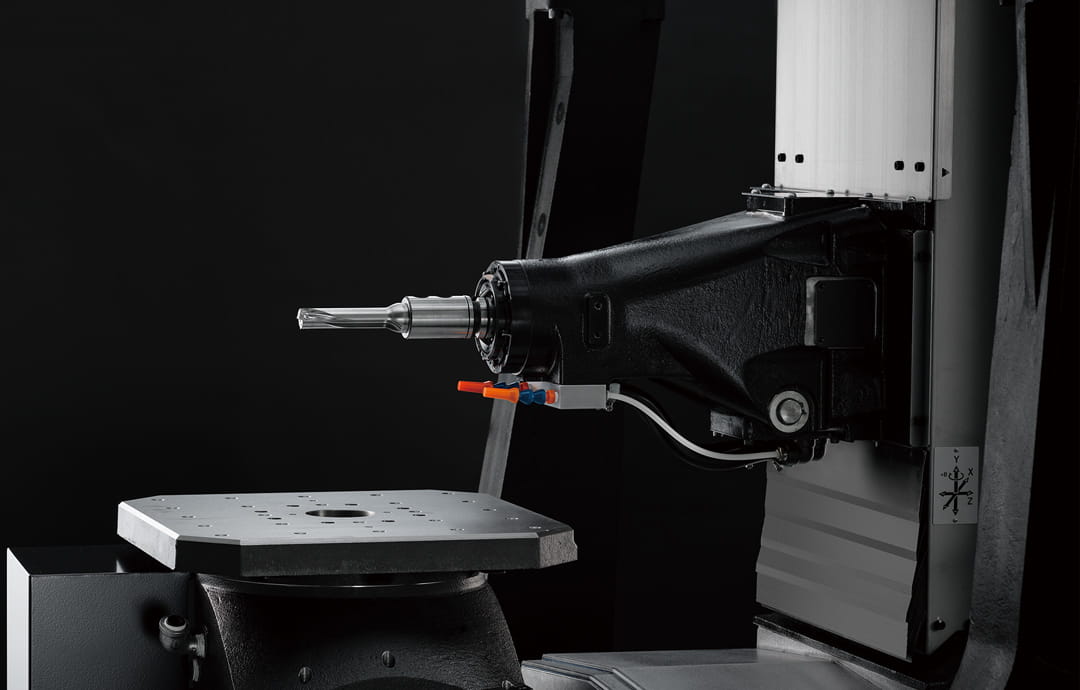

Espacio para el utillaje

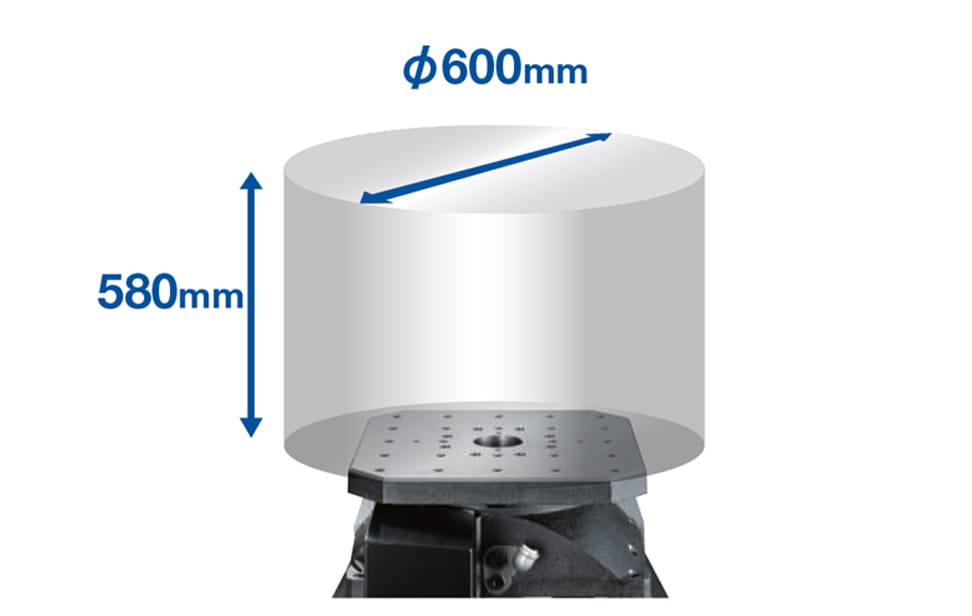

Se ha logrado un amplio espacio para el utillaje de ø600 × 580 mm. *1
Puede expandirse hasta ø800 mm moviendo la herramienta a una posición segura, etc. *2
Esto permite montar una pieza grande o larga.
*1. Se crea un área de interferencia que depende de la longitud o el diámetro de la herramienta.
*2. La herramienta debe moverse a una posición segura cuando el eje B gira o cuando la longitud de la herramienta está restringida.
Puede expandirse hasta ø800 mm moviendo la herramienta a una posición segura, etc. *2
Esto permite montar una pieza grande o larga.
*1. Se crea un área de interferencia que depende de la longitud o el diámetro de la herramienta.
*2. La herramienta debe moverse a una posición segura cuando el eje B gira o cuando la longitud de la herramienta está restringida.
Ahorro de espacio

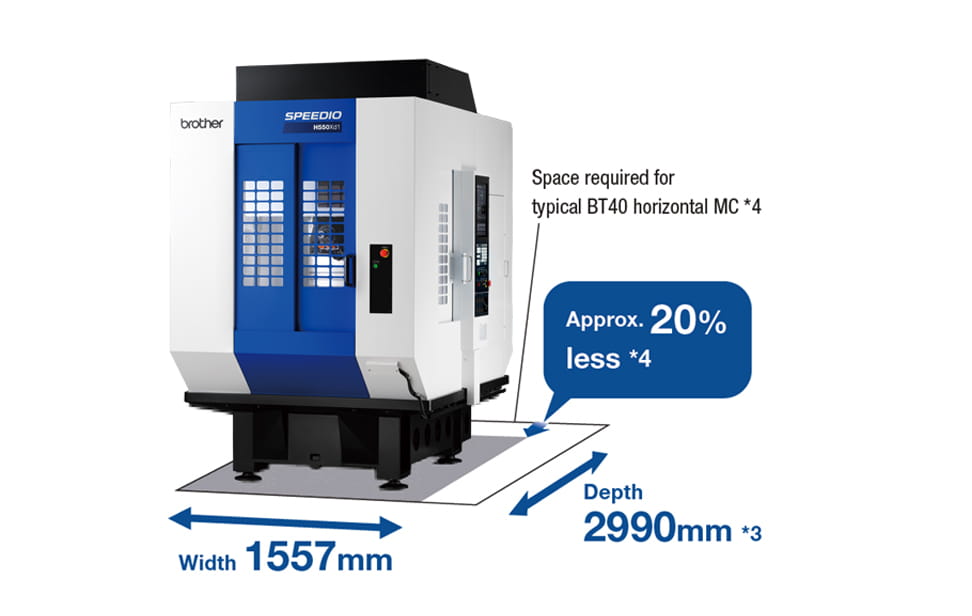

Las dimensiones de la máquina son de 1557 mm de ancho y 2990 mm de profundidad, consiguiendo una reducción del espacio al tiempo que se mantienen unas grandes áreas de utillaje y mecanizado.
*3. Dimensiones incluido el depósito de refrigerante
*4. En comparación con el CM horizontal BT40 con desplazamientos equivalentes
*3. Dimensiones incluido el depósito de refrigerante
*4. En comparación con el CM horizontal BT40 con desplazamientos equivalentes
Espacio de instalación
4.7 m2 *3
Mesa del eje B
Se proporciona de forma estándar una mesa del eje B con un mecanismo de leva de engranaje con rodillos, consiguiendo una rápida velocidad de giro de 100 min-1.
El tamaño de la mesa es de 400 x 400 mm, y su máxima capacidad de carga es de 400 kg. Esto permite manipular una pieza pesada o un utillaje al tiempo que se mantiene un rendimiento de alta velocidad.
El tamaño de la mesa es de 400 x 400 mm, y su máxima capacidad de carga es de 400 kg. Esto permite manipular una pieza pesada o un utillaje al tiempo que se mantiene un rendimiento de alta velocidad.
Velocidad de rotación del eje B
100 min-1
Capacidad de carga
Máx. 400 kg

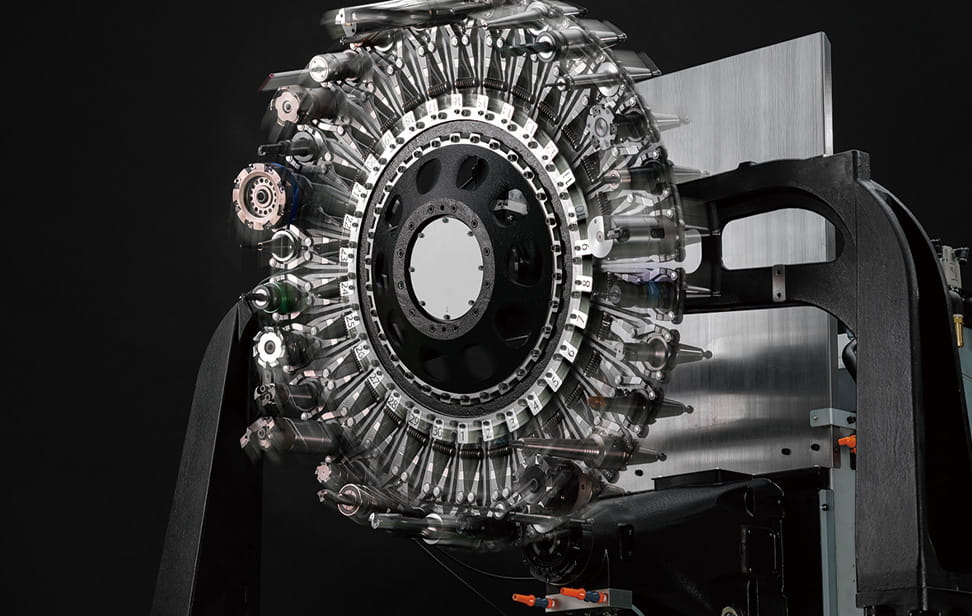

Almacén de 30 herramientas

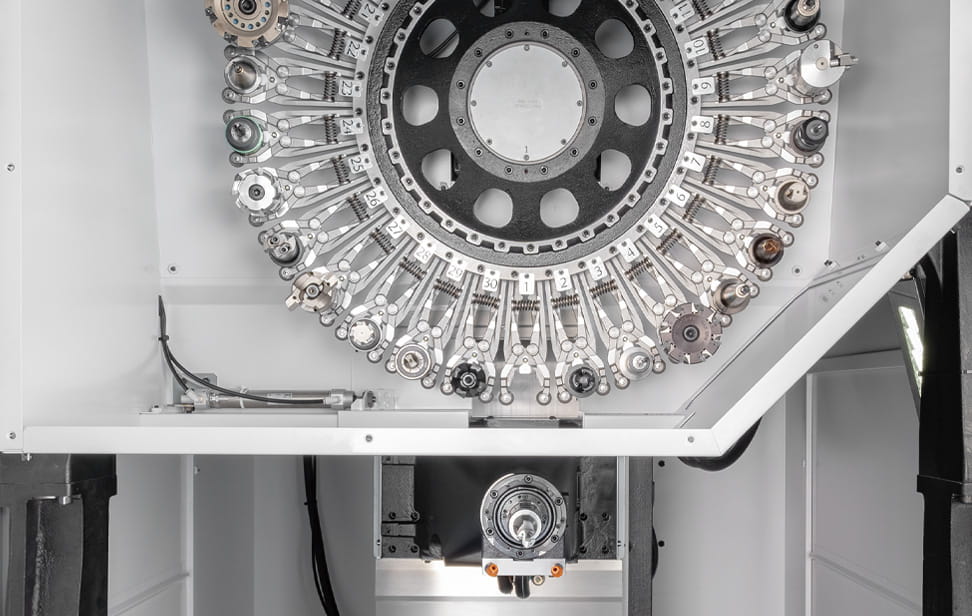

Equipado con el recién desarrollado almacén directo ATC para 30 herramientas.
Admite una longitud de herramienta máxima de 250 mm, un diámetro de herramienta máximo de 125 mm y un peso de herramienta máximo de 4 kilos, permitiendo diversos mecanizados, incluido el de piezas de mayor longitud.
Admite una longitud de herramienta máxima de 250 mm, un diámetro de herramienta máximo de 125 mm y un peso de herramienta máximo de 4 kilos, permitiendo diversos mecanizados, incluido el de piezas de mayor longitud.
Velocidad de rotación del eje B
100 min-1
Máx. longitud de herramienta 250 mm
Máx. diámetro de herramienta 125 mm*5
Máx. peso de herramienta 4 kg
*5. Al fijar una herramienta adyacente, el diámetro total de una herramienta y su herramienta adyacente debe ser inferior a 130 mm.
Se ha conseguido una alta productividad excepcional al utilizar las ventajas del desarrollo integrado de máquina/control numérico,
por ejemplo, el husillo de rápida aceleración/deceleración, una operación más rápida y optimizada de cambio de herramienta, así como una función de estimación de la inercia.
Rápida aceleración/deceleración del husillo

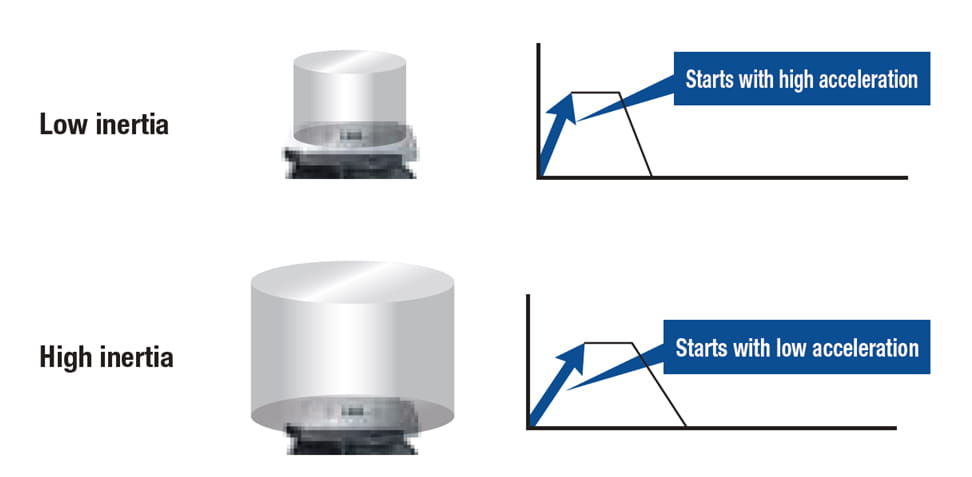

El uso de un husillo de baja inercia y un motor de husillo de alta aceleración/deceleración ha permitido un arranque/parada más rápidos del husillo.
Tiempo de arranque/parada del husillo
0.15 s o inferior *1
*1. Valor de especificación de alto par
Cambio de herramientas a alta velocidad
Aprovechando las ventajas del desarrollo integrado de máquina/control numérico, se ha logrado un cambio de herramienta de alta velocidad mediante una aceleración/deceleración rápidas y una operación optimizada.
Tiempo de cambio de herramienta
Herramienta a herramienta: 1.1 s
Viruta a viruta: 2.4 s
Cambio de herramientas a alta velocidad

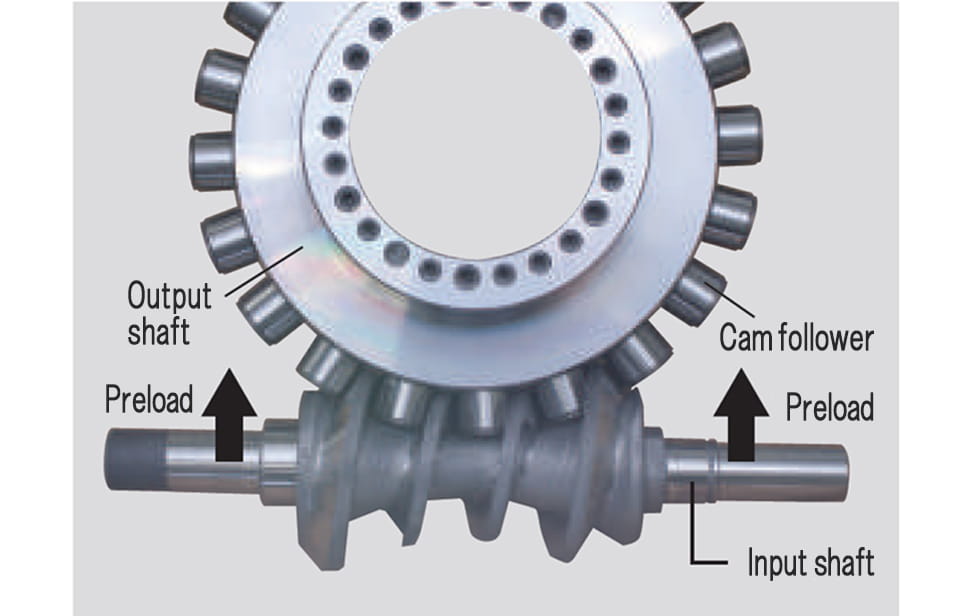

Un mecanismo de leva de engranaje con rodillos se utiliza para la mesa del eje B para conseguir tanto durabilidad como un rendimiento de alta velocidad. Una velocidad de rotación máxima de 100 min-1 permite el indexado alta velocidad.
Se evita el tiempo improductivo al realizar simultáneamente el cambio de herramientas y el indexado del eje B.
Además, el mecanizado puede realizarse únicamente mediante el par de retención con el motor, sin utilizar el mecanismo de enclavamiento, dependiendo de la carga de mecanizado.
Se evita el tiempo improductivo al realizar simultáneamente el cambio de herramientas y el indexado del eje B.
Además, el mecanizado puede realizarse únicamente mediante el par de retención con el motor, sin utilizar el mecanismo de enclavamiento, dependiendo de la carga de mecanizado.
Tiempo de indexado de la mesa del eje B *2
0→90° 1.0 s
0→180° 1.1 s
*2 Valor en el modo inercial estándar
Función de estimación de la inercia de mesa del eje B
Cuenta con una función de estimación de la inercia para un utillaje montado en la mesa del eje B. Esto controla de forma óptima la aceleración de acuerdo al nivel de inercia, dando lugar a una mejora de la productividad. *3
*3. Es necesario modificar el ajuste de parámetros.
*3. Es necesario modificar el ajuste de parámetros.
La máquina está equipada con un motor de husillo de alta potencia y eficiencia, incluido un motor de husillo estándar de nuevo desarrollo de 12,000 min-1, así como un husillo de alta rigidez recién desarrollado.

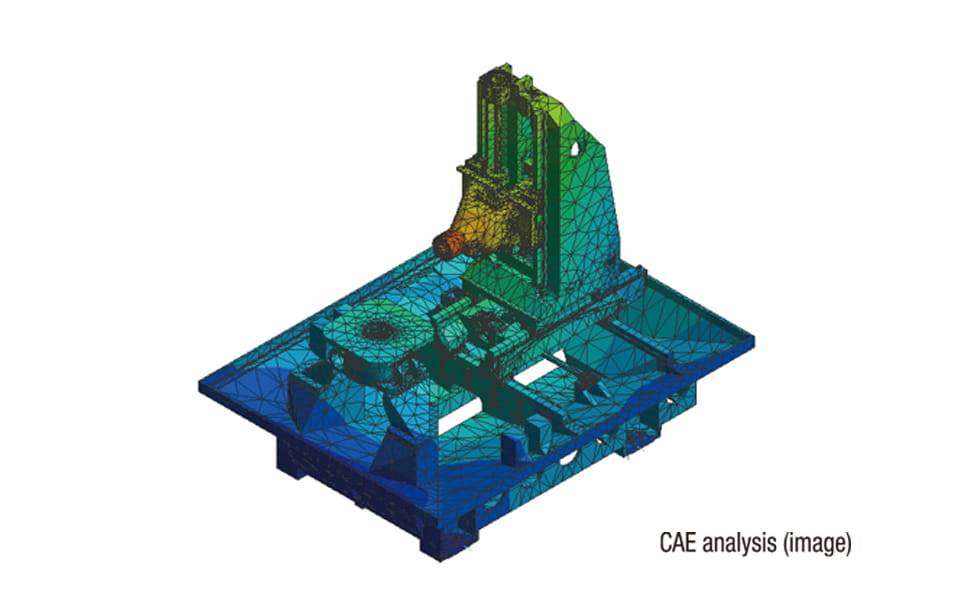

Las tecnologías de análisis CAE acumuladas durante el desarrollo de la serie SPEEDIO han conseguido tanto una alta velocidad como una alta rigidez de la máquina.
La máquina demuestra unas excelentes capacidades de mecanizado, al admitir un sistema de refrigerante de alta presión a 7 MPa, y está equipado con una mesa de eje B con un alto par de sujeción.

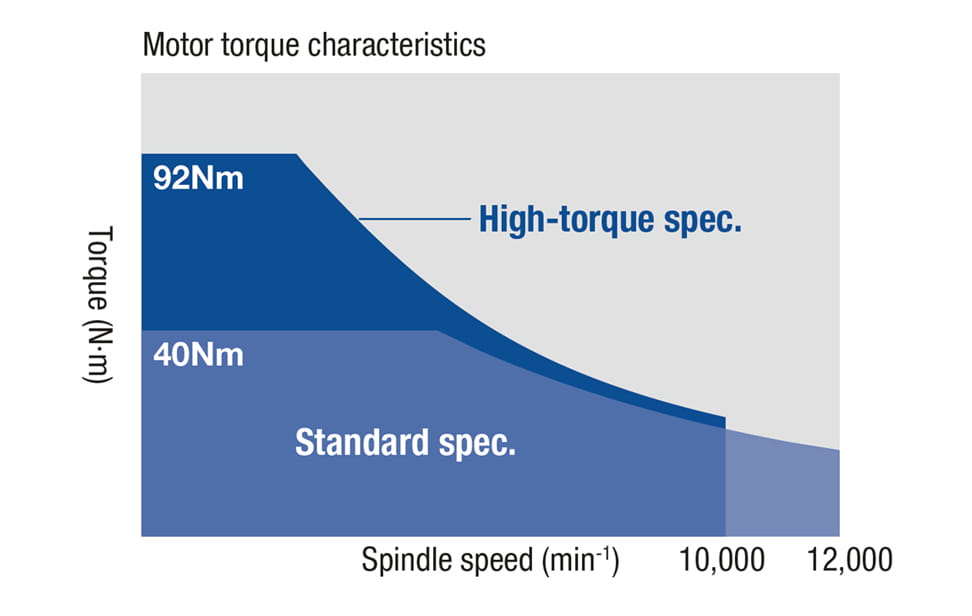

Motor del husillo de alta eficiencia
La máquina está equipada con un motor de husillo de alta eficiencia recién desarrollado con una especificación de par de 12,000 min-1 (estándar) o de par elevado de 10, 000 min-1 (máx. 92 Nm) (opcional). Dado que el husillo puede proporcionar un alto par en el rango de media y alta velocidad, la máquina demuestra toda su capacidad de alta velocidad realizando un mecanizado altamente eficiente de aluminio o acero.
12,000 min-1 (estándar)
Máx. par 40 Nm
Máx. salida 18.9 kW
10,000 min-1 alto par (opcional)
Máx. par 92 Nm
Máx. salida 26.2 kW
Óptimo diseño de máquina y husillo de alta rigidez

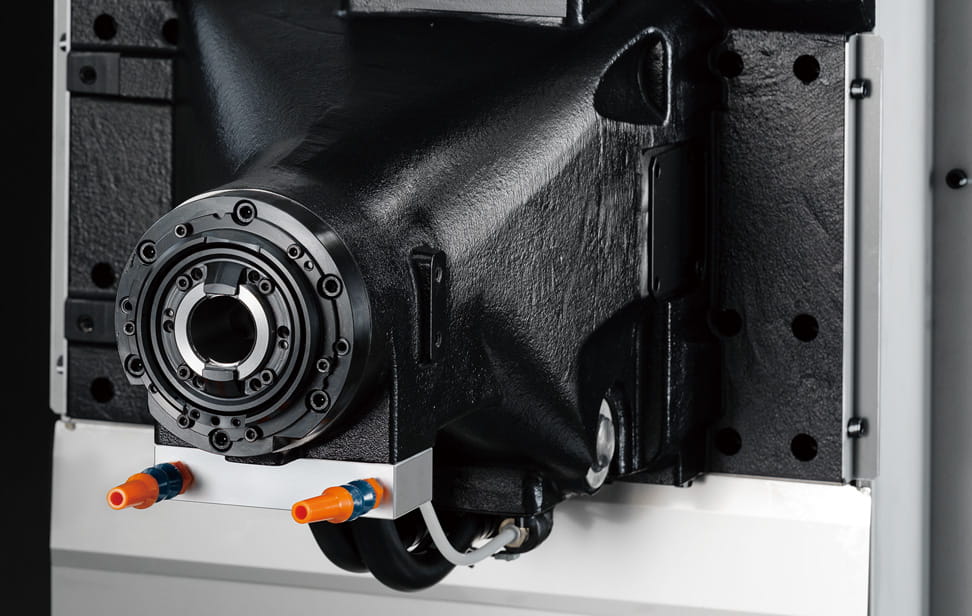

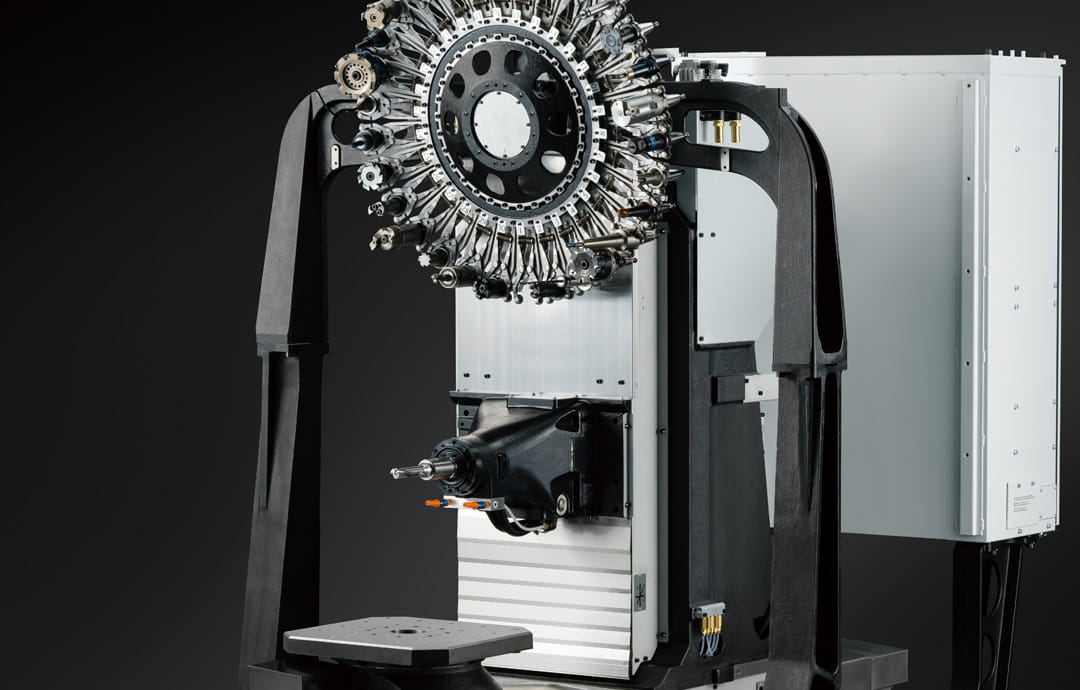

Tanto la alta velocidad como la alta rigidez de la máquina se han conseguido gracias a la optimización de la forma de la pieza fundida utilizando el análisis CAE. Un husillo recién desarrollado proporciona una mayor fuerza de enclavamiento que la de los modelos anteriores de SPEEDIO. Además, el husillo de alto par cuenta con el mayor diámetro de rodamientos de SPEEDIO. Con estas mejoras, la máquina demuestra unas elevadas capacidades, que cubren desde el mecanizado de alta eficiencia hasta el mecanizado pesado.
Es posible el manejo intuitivo con nuevas aplicaciones y una pantalla táctil LCD de panel vertical de 15 pulgadas.
Es posible eliminar las operaciones improductivas durante la configuración, el ajuste del mecanizado, la producción y el proceso de recuperación, dando lugar a una eficiencia de trabajo y una velocidad de operación mejoradas.
Se ha mejorado la facilidad de manejo al localizar el panel de operación al lado de la máquina.
Es posible eliminar las operaciones improductivas durante la configuración, el ajuste del mecanizado, la producción y el proceso de recuperación, dando lugar a una eficiencia de trabajo y una velocidad de operación mejoradas.
Se ha mejorado la facilidad de manejo al localizar el panel de operación al lado de la máquina.

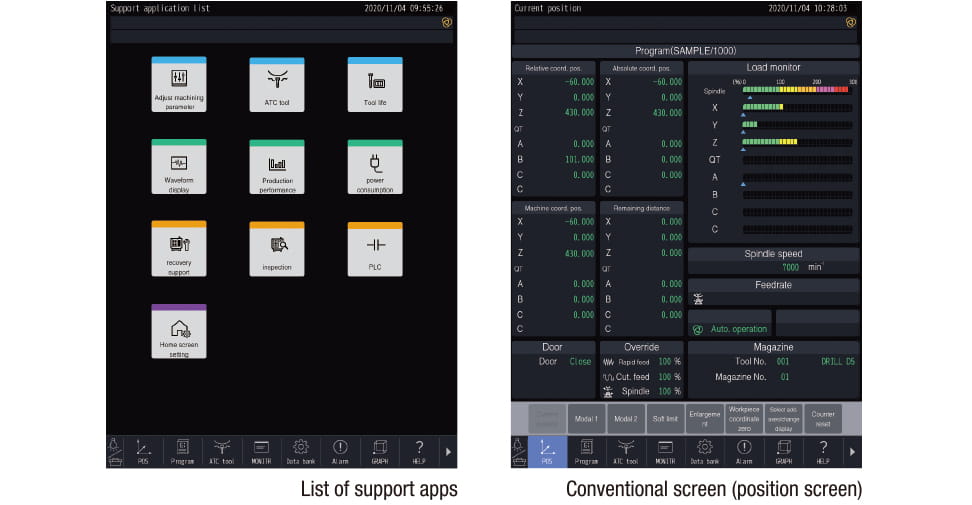

Pantalla de inicio
La información necesaria para la producción, por ejemplo, el contador de piezas y la vida útil de la herramienta, se recoge en la pantalla de inicio. Se proporcionan teclas de acceso directo para las pantallas de uso frecuente, que podrá abrir así con un solo toque.
Nueva interfaz de usuario
La facilidad de uso se ha mejorado considerablemente agrupando las funciones relevantes, creando nuevas aplicaciones de soporte que son intuitivas con una manejabilidad y visibilidad mejoradas, proporcionando útiles accesorios (calculadora, libreta de notas, visor de archivos, etc.) y haciendo que la operación en pantallas convencionales sea posible en un panel táctil.
Especificaciones
Especificaciones de producto
H550Xd1
Máx. velocidad del husillo [min⁻¹]
12,000/ (Opcional) 16,000/ (Opcional) 10,000 high-torque
Desplazamientos [mm (pulgada)]
X: 550(21.7) Y: 400(15.7) Z: 400(15.7) B(grados): 360
Capacidad de almacenamiento de herramientas [uds]
30
Velocidad de avance rápido (área XYZ) [mm/min (pulgada/min)]
50 x 50 x 56 (1,969 x 1,969 x 2,205)
Avance de indexado [min⁻¹]
100
Espacio requerido en el suelo [mm (pulgada)]
1,557 x 2,743 [3,581] (61.3 x 108.0 [141.0])
Husillo de contacto dual BT (BIG PLUS)
Opcional
Refrigerante a través del husillo (CTS)
Opcional
| Artículo | H550Xd1 / H550Xd1 RD *8 | ||
|---|---|---|---|
| Unidad CNC | CNC-D00 | ||
| Desplazamientos | eje X [mm (pulgada)] | 550 (21.7) | |
| eje Y [mm (pulgada)] | 400 (15.7) | ||
| eje Z [mm (pulgada)] | 400 (15.7) | ||
| eje B [grados] | 360 | ||
| Distancia entre la superficie de la mesa y el centro del husillo [mm (pulgada)] | 100 - 500 (3.9 - 19.7) | ||
| Distancia entre el centro de la mesa y el extremo de la nariz del husillo [mm (pulgada)] | 150 - 550 (5.9 - 21.7) | ||
| Mesa | tamaño del área de trabajo [mm (pulgada)] | 400 (15.7) x 400 (15.7) | |
| Máx. capacidad de carga [kg (lbs)] | 400 (882)*12 | ||
| Máx. inercia de carga de la mesa [kg・m2(lb・inch2)] |
3.4 (11,618) [5.4 (18,453)*10] | ||
| Husillo | Velocidad del husillo [min-1] | especificación de 12,000min-1 : 1 - 12,000, Especificación de alto par 10,000min-1 (Opcional) : 1 - 10,000, especificación de 16,000min-1 (Opcional) : 1 - 16,000 |
|
| Velocidad durante el roscado [min-1] | MÁX. 6,000 | ||
| Orificio roscado | 7/24 roscado No.30 | ||
| Sistema de contacto dual BT (BIG PLUS) | Opcional | ||
| Refrigerante a través del husillo (CTS) | Opcional | ||
| Velocidad de avance | Velocidad de avance rápido (área XYZ) [m/min (pulgada/min)] |
50 x 56 x 56 (1,969 x 2,205 x 2,205) | |
| Avance de corte [mm/min (pulgada/min)] |
Eje X,Y,Z: 1 - 30,000 (0.04 - 1,181) *7 | ||
| IAvance de indexado (B) [min-1] | 100（85 *10) | ||
| Unidad ATC | Tipo de vástago de herramienta | MAS-BT30 | |
| Tipo de perno de tracción*4 | MAS-P30T-2 | ||
| Capacidad de almacén de herramientas [uds] | 30 | ||
| Máx. longitud herramienta [mm (pulgada)] | 250 (9.8) | ||
| Máx. diámetro herramienta [mm (pulgada)] | 125 (4.9)*11 | ||
| Máx. peso herramienta [kg (lbs)]*1 | 4.0 (8.8) /herramientas, (PESO TOTAL HERRAMIENTA: 50 (110.2)) | ||
| Método de selección de herramienta | Método del atajo aleatorio | ||
| Tiempo de cambio de herramienta *5 | herramienta a herramienta [s] | 1.1 | |
| viruta a viruta [s] | 2.4 | ||
| Motor eléctrico | Motor principal husillo (10 min/continuo)[kW] *2 |
especificación de 12,000min-1 : 10.1/7.0, Especificación de alto par 10,000min-1 (Opcional) : 12.8/9.2, especificación de 16,000min-1 (Opcional) : 7.4/5.1 |
|
| Motor de avance del eje [kW] | eje XZ: 1.0, eje Y: 1.8, eje B: 1.8 | ||
| Fuente de alimentación | Suministro de alimentación | 200 a 230 V AC ± 10 %, trifásico, 50/60 Hz ± 2 % | |
| Capacidad de potencia (continua) [kVA] | especificación de 12,000min-1 : 9.5, Especificación de alto par 10,000min-1 (Opcional) : 10.4, especificación de 16,000min-1 (Opcional) : 9.5 |
||
| Suministro de aire | presión de aire regular [MPa] | 0.4 - 0.6(valor recomendado : 0.5)*6 | |
| caudal requerido [l/min] | 45 | ||
| Dimensiones de la máquina | Altura [mm (pulgadas)] | 2,497 (98.3) | |
| Espacio requerido en el suelo*9 [con puerta de unidad de control abierta] [mm (pulgadas)] |
1,557 x 2,743 [3,581] (61.3 x 108.0 [141.0]) | ||
| Peso [kg (lbs)] | 2,850 (6,284) | ||
| Precisión*3 | Precisión de posicionamiento de eje bidireccional |
(ISO230-2:1988) | Eje X,Y,Z: 0.006-0.020 mm (0.00024-0.00079 pulgadas) |
| （ISO230-2:2014） | Eje B: 28 s o menos | ||
| Repetibilidad de posicionamiento de eje bidireccional (ISO230-2:2014) [mm (inch)] |
Eje X,Y,Z: Menos de 0.004 (0.00016), Eje B: 16 s o menos | ||
| Accesorios estándar | Manual de instrucciones (1 juego de DVD), pernos de nivelación (4 uds), placa de nivelación (4 uds) |
||
- *1 El peso real de la herramienta difiere dependiendo de la configuración y del centro de gravedad. Las figuras aquí mostradas son únicamente para referencia.
- *2 La salida del motor del husillo difiere dependiendo de la velocidad del husillo.
- *3 Medido en cumplimiento de las normas ISO y los estándares de Brother. Póngase en contacto con su distribuidor local para saber más detalles.
- *4 Las especificaciones de Brother se aplican a los pernos de tracción para CTS.
- *5 Medido en cumplimiento de las normas JIS B6336-9 y MAS011-1987.
- *6 La presión regular del aire varía dependiendo de las especificaciones de la máquina, los detalles del programa de mecanizado y el uso de equipos periféricos. Ajuste una presión superior al valor recomendado.
- *7 Cuando se utiliza el modo de alta precisión B.
- *8 La máquina debe estar equipada con un dispositivo de detección de cambio de posición dependiendo del destino del envío. Las máquinas equipadas con un dispositivo de detección de cambio de posición vienen con las letras "RD" al final del nombre del modelo.
- *9 El valor no incluye el depósito del refrigerante ni el transportador de virutas.
- *10 Cuando se utiliza el modo de alta inercia. Es necesario modificar el ajuste de parámetros.
- *11 Al fijar una herramienta adyacente, el diámetro total de una herramienta y su herramienta adyacente debe ser inferior a 130 mm.
- *12 Al diseñar un utillaje, preste atención a la máxima inercia de carga de la mesa.
| Modelo CNC | CNC-D00 | |
|---|---|---|
| Ejes de control | 5 ejes (X, Y, Z, 2 ejes adicionales) | |
| Ejes controlados simultáneamente | Posicionamiento | 5 ejes (X, Y, Z, 2 additional ejes) |
| Interpolación |
Linear: 4 ejes (X, Y, Z, 1 ejes adicionales)
Circular : 2 ejes Helical/Conical : 3 ejes (X, Y, Z) |
|
| Incremento mínimo de entrada | 0.001 mm, 0.0001 pulgada, 0.001 grados. | |
| Máx. dimensión programable | ±999999.999mm、±99999.9999 pulgada | |
| Mostrar | Pantalla táctil LCD en color de 15 pulgadas | |
| Capacidad de memoria | 500 Mbytes, 3 Gbytes (opcional) (Capacidad total del programa y el banco de datos) | |
| Comunicación externa | Interfaz de memoria USB, Ethernet, RS232C (opcional) | |
| N.º de programas registrables | 4,000 (Capacidad total del programa y el banco de datos) | |
| Formato de programa | Lenguaje NC*Lenguaje de programación conversacional no disponible | |
- * Los "Ejes de control" y los "Ejes controlados simultáneamente" indican el número máximo de ejes, que cambiará dependiendo del destino del envío o de las especificaciones de la máquina.
- * Ethernet es una marca registrada de Xerox Corporation en los Estados Unidos.
| Operación | Funcionamiento de prueba (Dry run) Bloqueo de máquina Reinicio del programa Corrección de avance rápido Corrección de avance de corte NC functions Captura de pantalla Nivel de operación Tecla de señal de entrada externa Teclas de acceso directo < opcional > |
|
|---|---|---|
| Programación | Absoluto/ incremental Pulgadas / métrico Ajuste de sistema de coordenadasbr> Esquina C/esquina R Rotación de coordenadas Roscado sincronizado Subprograma Pantalla gráfica |
|
| Medición | Medición de longitud de herramienta *1 Medición de longitud de herramienta |
|
| Alta velocidad y alta precisión | Ajuste de parámetros de mecanizado Modo de alta precisión AIII Modo de alta precisión BI (fluido de arrefecimento 160 bloques) Compensación del juego < opcional > |
|
| Vigilancia | Vigilancia carga de mecanizado Vigilancia de herramienta ATC Predicción de sobrecarga Visualización de forma de onda / salida de forma de onda a tarjeta de memoria Compensación por distorsión térmica automática (ejes X, Y y Z) Visualización de rendimiento de producción Vida útil de la herramienta / herramienta de repuesto |
|
| Mantenimiento | Función de retorno de roscado Registro de estado Registro de alarmas Registro de operación Aviso de mantenimiento Medición de resistencia de aislamiento del motor Filtro de lavado de herramientas con detección de atasco del filtro Encóder sin baterías Prueba de carga de freno |
|
| Automático/red | Remoto por ordenador OPC UA Notificación automática PLC integrado (LD/ST/FBD) < opcional > |
|
| Ahorro energético | Apagado automático Modo pausa Apagado automático del refrigerante Apagado automático de luz de trabajo Apagado retardado de limpieza de virutas |
|
| Aplicaciones de soporte | Ajustar parámetros de máquina Herramienta ATC Vida útil de herramienta Visualización de forma de onda Rendimiento de producción Ahorro energético/Consumo de energía Soporte de recuperación Inspección PLC |
|
| Accesorios | Visor de archivos Cuaderno de notas Calculadora Acceso directo al registro Apagado de pantalla |
|
| Funciones limitadas al lenguaje NC | Menú de programación Sistema de coordenadas local Sistema de coordenadas de pieza ampliado Posicionamiento unidireccional Avance por tiempo inverso Entrada de datos programable Compensación de longitud de herramienta Compensación de herramienta de corte Escalado Imagen espejo Llamada externa a subprograma Macro Operación de cinta/operación de carga en FTP Función de omisión múltiple < opcional > |
|
- *1 El instrumento de medida debe ser preparado por el usuario.
Ejemplo
Automóvil

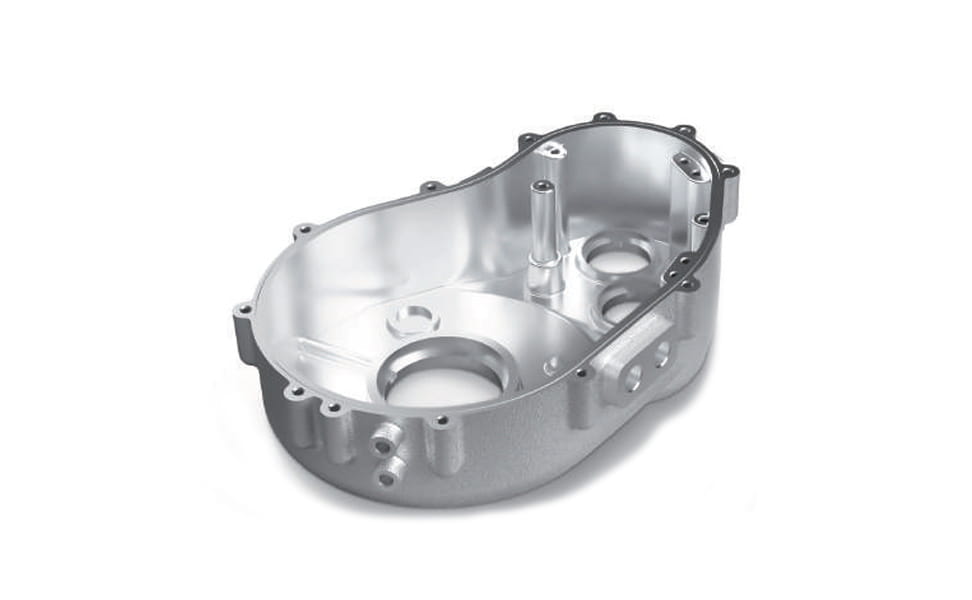

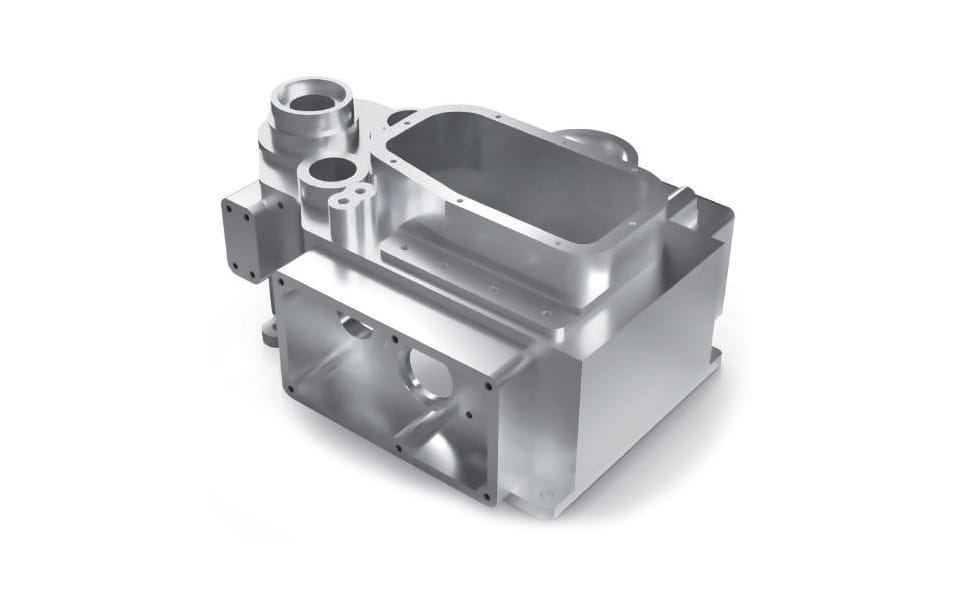

Nombre de la pieza de trabajoCarcasa de caja de cambios de VE
MaterialAleación de aluminio
Nombre de la pieza de trabajoCaja de cambios de VE
MaterialAleación de aluminio

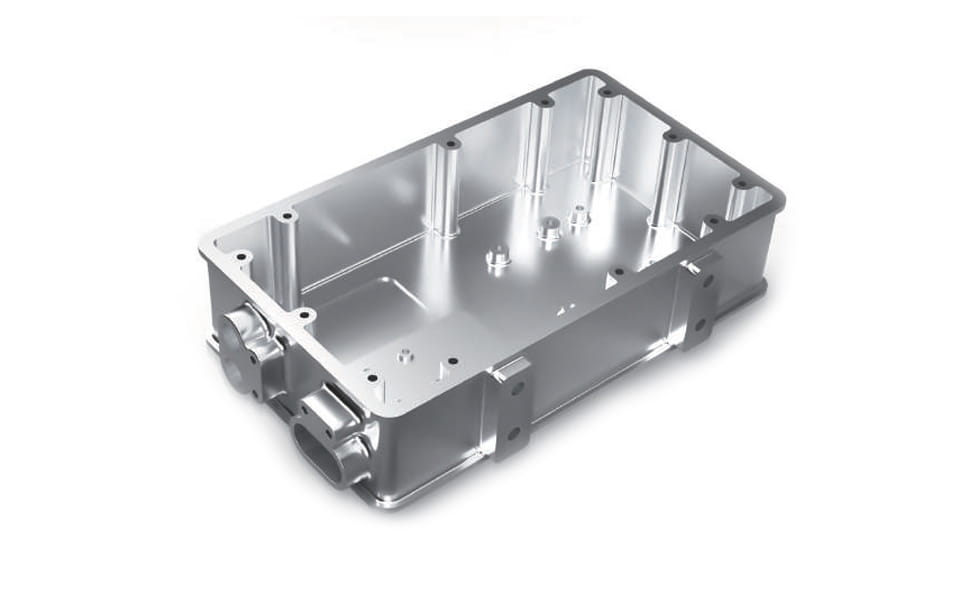

Nombre de la pieza de trabajoCarcasa de inversor
MaterialAleación de aluminio

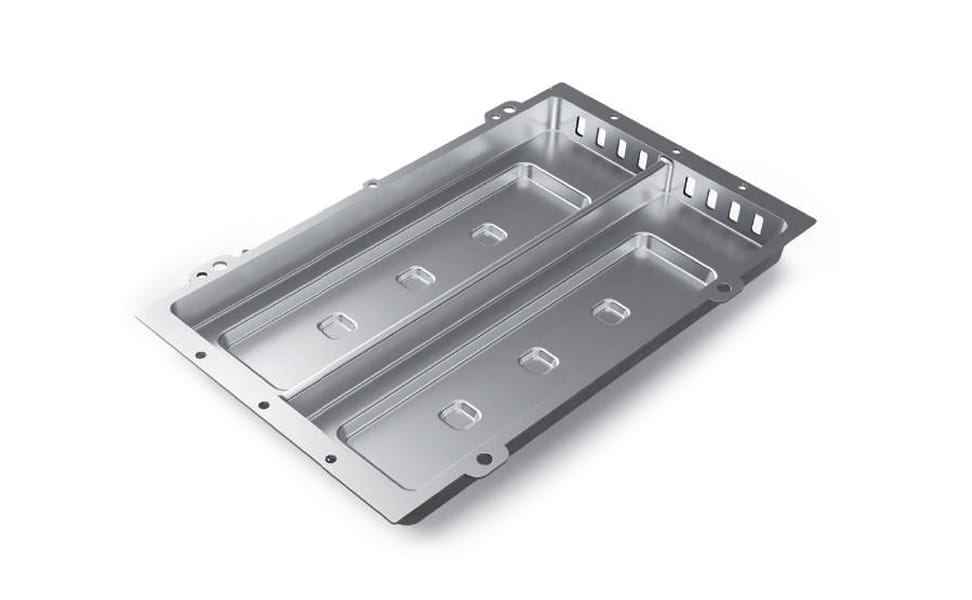

Nombre de la pieza de trabajoCarcasa de batería
MaterialAleación de aluminio

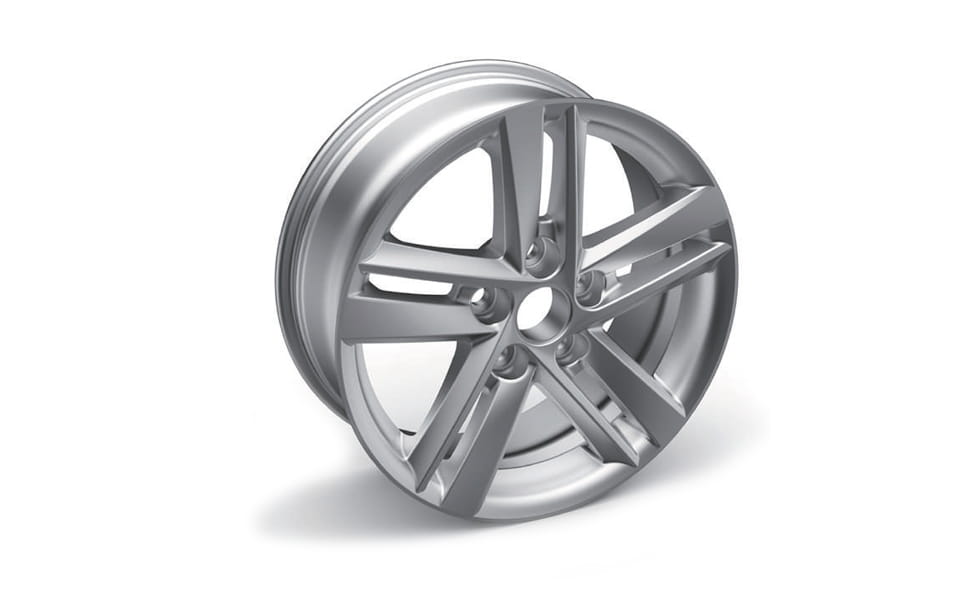

Nombre de la pieza de trabajoRueda de aluminio
MaterialAleación de aluminio

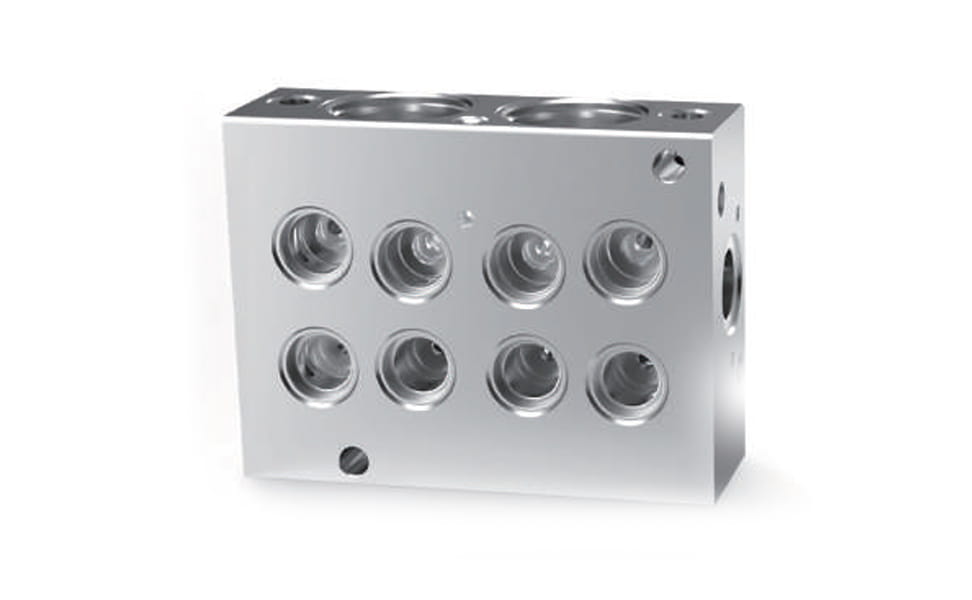

Nombre de la pieza de trabajoCarcasa de válvula ABS
MaterialAleación de aluminio

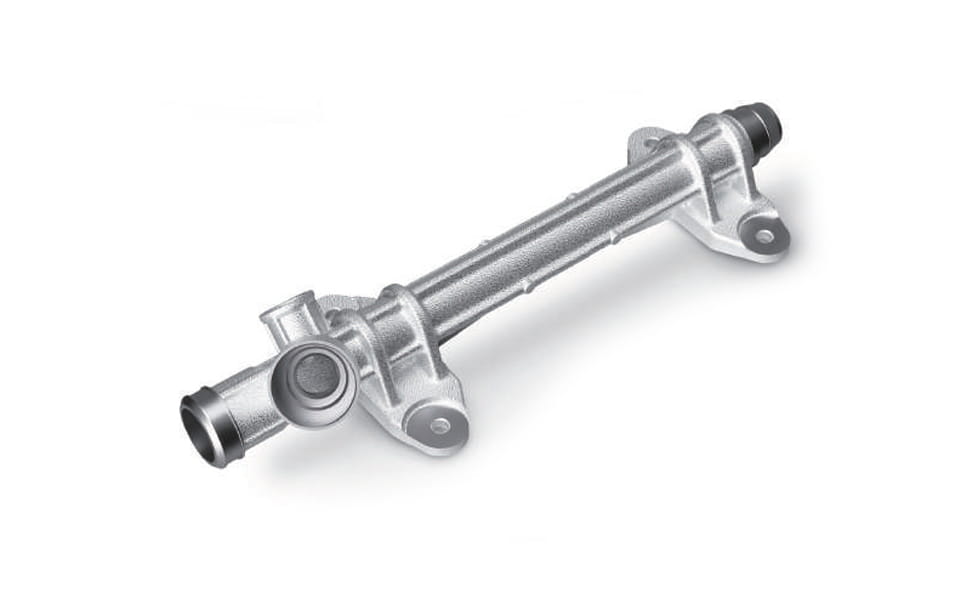

Nombre de la pieza de trabajoCarcasa de cremallera de dirección
MaterialAleación de aluminio
Servicio de asistencia
Contact - Product Info
Contact for product information, development, or usage, and regional sales offices.
View Detail
Downloads
Guide of Compact machining center SPEEDIO catalog download.
View Details
Repair Contacts
Contact for product repair of maintenance.
View Details
Reviews
Suitable with
Gama de máquinas herramienta
Compact machining center SPEEDIO
Horizontal Compact Machining Center
Multi-Tasking Machine SPEEDIO
